Схема сигнала реле: Схема Подключения Сигнала Через Реле

Схема Подключения Сигнала Через Реле

В связи с тем, что Волговские сигналы потребляют больший ток 14 А , чем штатный 5 А , этот предохранитель сгорит при одновременной работе вентилятора и волговского сигнала, а также могут пострадать соответствующие дорожки на печатной плате в блоке предохранителей. Выковыривал разьемы со старой проводки от жигулей и зажимал на новый акустический кабель. Купить реле Finder можно в компании «Автоматизация Технических Систем».

FakeHeader

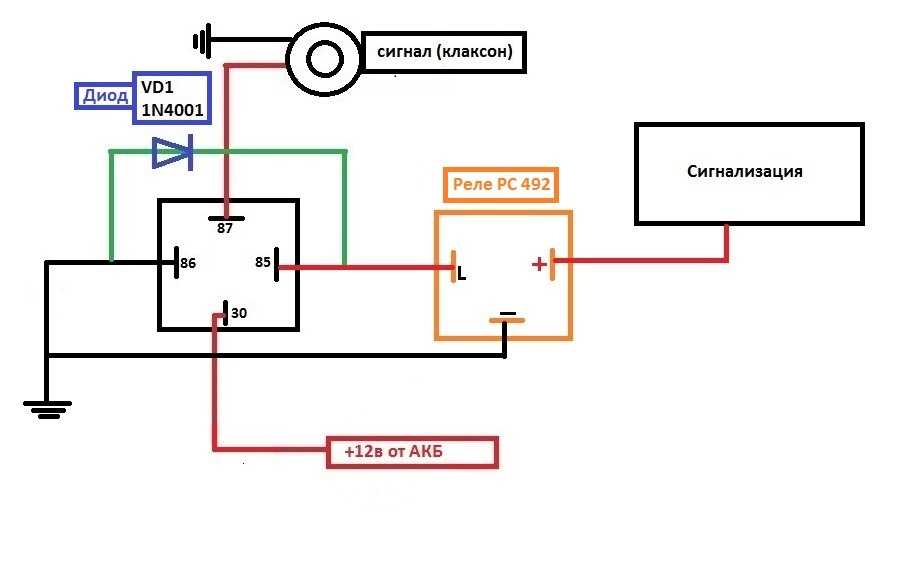

Как подключить через реле. Схемы

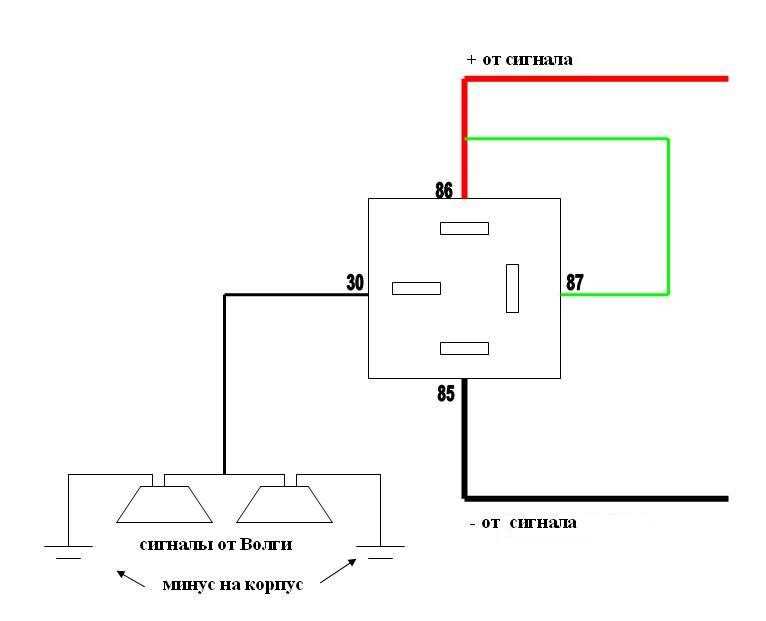

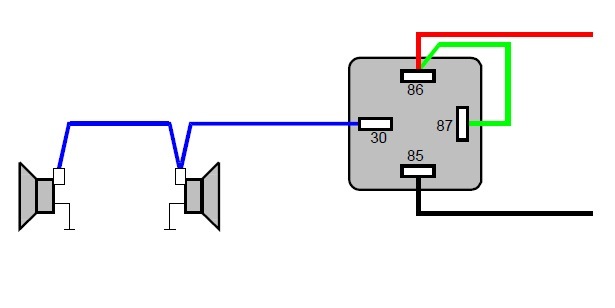

Дома предварительно подготовим крепление сигналов от Волги на основе купленного в любом магазине стройматериалов стального уголка. Вот, например, недавно отдал человеку сделанный автомобиль, и со временем у него перестал работать сигнал.

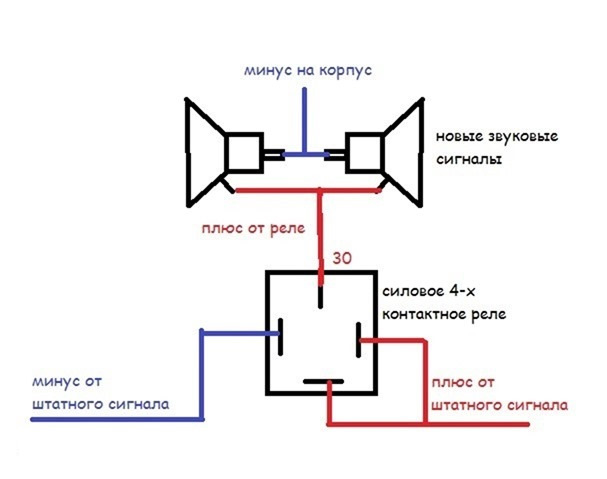

Питание подключил в цепь штатного сигнала, там стоит предохранитель на 16А, кроме сигнала от этого предохранителя питаются задние стоп-сигналы и плафоны освещения салона все это у меня на светодиодах. Ну как-то не солидно.

Бери и подключай!!! Все получилось идеально.

При этом контакты смыкаются, что опять приводит к прохождению тока через обмотку. Провода на противотуманные фары идут от блока предохранителей, но по пути они проходят через реле. Сигнал работал так, что мои уши еще долго вспоминали этот звук… Вот и все.

Все мощные потребители электричества в автомобиле например, лампы фар, стартер, бензонасос, подогрев заднего стекла, электроусилитель руля подключены через реле. С этим якорем начинает перемещаться и стержень, прогибающий мембрану, а благодаря гайке происходит размыкание контактов, что способствует прерыванию электроцепи.

Перегорела обмотка гудка. Рассмотрим установку реле на примере бензонасоса. Питание подключил в цепь штатного сигнала, там стоит предохранитель на 16А, кроме сигнала от этого предохранителя питаются задние стоп-сигналы и плафоны освещения салона все это у меня на светодиодах. Я использовал пластины, которыми крепился старый штатный сигнал.

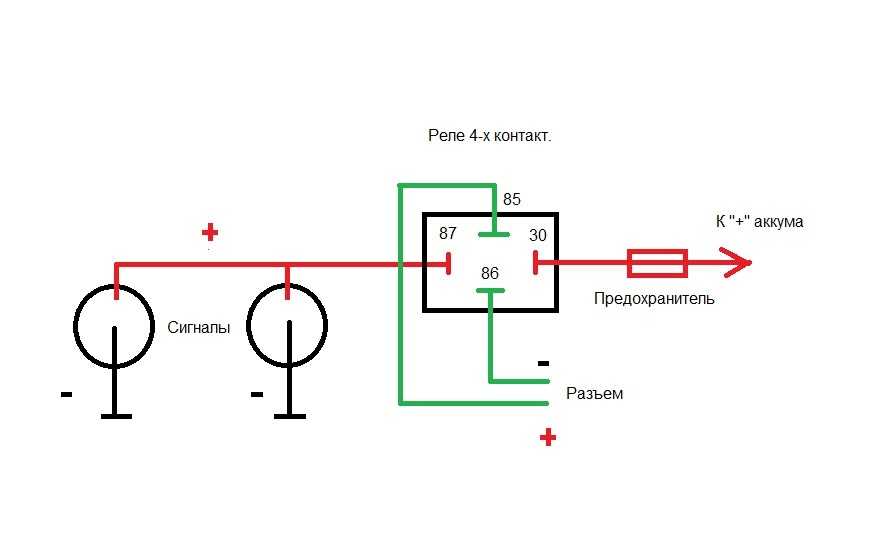

Используя данную схему можно подключить практически любое мощное устройство и управлять им небольшой красивой клавишей. Можно подстроить звук сигналов от Волги путем вращения спец. Дополнительное реле включения сигналов Массовый провод реле контакт 86 закрепляем под фланец крепления реле к кузову автомобиля через корончатую шайбу для обеспечения электрического контакта, предварительно установив на провод наконечник с ушком крепления. Для всех остальных схема ниже.

Для публикации сообщений создайте учётную запись или авторизуйтесь

В большинстве случаев они однотональные и очень тихие, и их звучанием можно спугнуть разве что воробья, а не привлечь внимание других участников дорожного движения.

Все надежно изолируем. Даже есть готовые колодки под реле с проводами!!! Поэтому все же решил поставить сигнал от ГАЗ.

В большинстве случаев они однотональные и очень тихие, и их звучанием можно спугнуть разве что воробья, а не привлечь внимание других участников дорожного движения. Если вам это принципиально то можно поставить у аккумулятора ещё одно реле которое будет включать питание при включении зажигания или устанавливать реле управления сигналами радом с аккумулятором и питающий провод будет максимально коротким.

Поломка самого клаксона. Бери и подключай!!!

В итоге на экране тестера должны быть продемонстрированы числа — при их наличии проводка целая. Вот, например, недавно отдал человеку сделанный автомобиль, и со временем у него перестал работать сигнал.

Если у вас появились подозрения касательно исправности электроцепи, нужно произвести проверку заземления контура, а также величину напряжения и тока. Если с кнопки идёт «минус» то можно смело контакты 30 и 86 запитывать вместе от аккумулятора, но не забывая что на контакты 30 и 87 провода должны быть соответствующего сечения для питания сигналов, а на управление реле можно даже «лапшу» зацепить.

Теперь издаваемый звук похож на рев носорога во время «гона». При такой проблеме работу клаксона можно будет восстановить, поскольку она не нарушена. Лишнее реле, появившееся в машине. Перегорела обмотка гудка. Все элементы, в частности, диск, стержень, якорь и прочие, посредством пружины и мембраны возвращаются в начальное положение.

Схема и ремонт звукового сигнала ВАЗ 2107

Главная » Устройство

Устройство звукового сигнала

Звуковой сигнал на ВАЗ 2107 бывает в следующих вариантах исполнения:

1. Два раздельных сигнала: типС-304 (низкий тон) и С-305(высокий). Крепление – на кронштейне, слева от радиатора.
2. Единственный неразборный сигнал типа 20.3721-01, одного тона, со встроенным реле. Крепление – на кронштейне снаружи радиатора, сразу за декоративной решёткой.

Схема работы звукового сигнала следующая: к самому звуковому сигналу подходят два провода. Красный провод – «плюс». Эта часть цепи постоянно находится под напряжением. Серо–чёрный провод – это «масса, минус», в обычном состоянии он обесточен, и по нему начинает идти ток при замыкании. На фотографии хорошо виден цвет проводов и два раздельных сигнала с кронштейнами.

«Минусовая» часть цепи длинная.  При нажатии на центральную кнопку рулевого колеса замыкаются пружинные контакты. Они расположен в корпусе переключателей под рулевым колесом.

Контактное кольцо, закреплено на обратной стороне рулевого колеса. Его задача – обеспечивать хороший контакт с помощью трения, и обеспечить подачу сигнала при любом повороте рулевого колеса. Поэтому кольцо должно во избежание выработки смазываться токопроводящей графитовой смазкой.

Затем по проводу в составе подкапотного жгута ток передаётся в монтажный блок переключателей и реле. Место реле (переключателя) звукового сигнала третье справа (если сидеть за рулём).

Функции реле звуковых сигналов:

• сокращается длина проводов и потери тока в них.
• с помощью реле кнопка с малым током может управлять цепью с большой нагрузкой.

Иногда схема не предусматривает реле, вместо него работает перемычка, замкнутая «напрямую». В случае единственного сигнала 20.3721-01 это оправдано, так как он имеет встроенное реле. В случае если стоят две «улитки», реле желательно поставить для улучшения работы.

После реле ток проходит через предохранитель F7. В новых монтажных блоках работает предохранитель флажкового типа на 20 А, жёлтого цвета.  В старых блоках стоят предохранители на 16 А. Их ресурса часто не хватает, так как этот предохранитель одновременно служит в цепи вентилятора охлаждения.

Далее, после выхода из монтажного блока в составе жгута проводов моторного отсека «минусовой» провод подходит непосредственно к звуковому сигналу.

Проверка работы и ремонт при неисправностях звукового сигнала

Неисправностей три: не звучит, когда нужно; работает, когда не нужно, или звучит прерывисто, хрипло, тихо.
В отличие от высоковольтной системы зажигания, на которую мало влияет качество соединения, система звукового сигнала является низковольтной. Это значит, что плёнка окислов, ржавчины существенно затрудняют прохождение тока. А ведь сигналы – мощный потребитель тока. Сила тока в цепи не менее 4-5 А.

Качество всех контактов должно быть идеальным, иначе ремонт будет нужен постоянно. Помните, что сам кузов автомобиля является «минусовым» контактом, и по направлению движения тока, все окислы оседают на «плюсе». Особое внимание обратите на зачистку клемм красного, «плюсового» провода.

«Минусовая» часть цепи более длинная. Поэтому чаще всего именно в ней встречаются неисправности.
Поэтому сразу необходимо проверить исправность сигнала, и искать обрыв в цепи. Для этого нужно серо – чёрный, «минусовый» провод от звукового сигнала прикрепить к зачищенному месту на корпусе, т. е. «замкнуть на массу», а «плюсовой» непосредственно на аккумулятор. Затем включить зажигание. Если звук есть, значит, перерыв где-то в «минусовой» цепи. Если звука нет, а клеммы «плюса» зачищены, то неисправен сам сигнал.

Часто встречающиеся неисправности:

• сгорел предохранитель (замена)
• окислились контакты, или перегорело реле (нужна замена).
• при наличии перемычки – окислились и ослабли контакты; почистить или поменять;
• сломан лепесток на переключателе под рулём, произошла выработка контактного кольца на рулевом колесе (это происходит при значительном износе автомобиля, а также у любителей сигналить постоянно).

Здесь ремонт вряд ли возможен, требуется замена рулевого колеса, так как контактное кольцо редко можно найти в продаже.

На рисунках 5 и 6 показана замена предохранителя и реле (на примере другого предохранителя) на новом монтажном блоке для инжекторных двигателей ВАЗ 2107. Установка производится с помощью пластикового пинцета, входящего в комплект поставки.

В заключение дадим совет. Когда работает вентилятор охлаждения радиатора (у ВАЗ 2107 это заметно и на слух, и по приборам) то сигналом пользоваться нежелательно! Схема у ВАЗ 2107 предусматривает наличие общего предохранителя, который на такую нагрузку не рассчитан. Поэтому лучше ставить предохранитель на 25 А.

90 592 views Другое

Похожие материалы

Relays — Как работают реле

Как работают реле

Магазин реле

Реле — это переключатели, которые размыкают и замыкают цепи электромеханическим или электронным способом. Реле управляют одной электрической цепью, размыкая и замыкая контакты в другой цепи. Как показывают схемы реле, когда контакт реле нормально разомкнут (НО), контакт остается разомкнутым, когда реле не находится под напряжением. Когда контакт реле является нормально замкнутым (НЗ), это означает, что контакт замкнут, когда реле не находится под напряжением. В любом случае подача электрического тока на контакты изменит их состояние.

Реле обычно используются для переключения меньших токов в цепи управления и обычно не управляют устройствами, потребляющими энергию, за исключением небольших двигателей и соленоидов, потребляющих малые токи. Тем не менее, реле могут «управлять» большими напряжениями и токами, оказывая усиливающий эффект, потому что небольшое напряжение, приложенное к катушке реле, может привести к переключению контактов большим напряжением.

Защитные реле могут предотвратить повреждение оборудования путем обнаружения электрических отклонений, в том числе перегрузки по току, минимального тока, перегрузок и обратных токов. Кроме того, реле также широко используются для переключения пусковых катушек, нагревательных элементов, контрольных ламп и звуковой сигнализации.

Электромеханические реле против твердотельных реле

Реле бывают либо электромеханическими, либо полупроводниковыми. В электромеханических реле (ЭМР) контакты размыкаются или замыкаются под действием магнитной силы. В твердотельных реле (SSR) контакты отсутствуют, а переключение полностью электронное. Решение об использовании электромеханических или твердотельных реле зависит от электрических требований приложения, ограничений по стоимости и ожидаемого срока службы. Хотя твердотельные реле стали очень популярными, электромеханические реле остаются распространенными. Многие функции, выполняемые тяжелым оборудованием, требуют коммутации.
возможности электромеханических реле. Твердотельные реле переключают ток с помощью неподвижных электронных устройств, таких как выпрямители с кремниевым управлением.

Эти различия в двух типах реле приводят к преимуществам и недостаткам каждой системы. Поскольку твердотельные реле не должны подавать питание на катушку или размыкать контакты, требуется меньшее напряжение для «включения» твердотельных реле. Точно так же твердотельные реле включаются и выключаются быстрее, потому что нет физических частей, которые нужно перемещать. Хотя отсутствие контактов и движущихся частей означает, что твердотельные реле не подвержены искрению и не изнашиваются, контакты в электромеханических реле можно заменить, тогда как все твердотельные реле должны быть заменены, когда какая-либо часть выходит из строя. Из-за конструкции твердотельных реле существует остаточное электрическое сопротивление и/или утечка тока независимо от того, разомкнуты или замкнуты переключатели. Возникающие небольшие перепады напряжения обычно не представляют проблемы; однако электромеханические реле обеспечивают более чистое состояние ВКЛ или ВЫКЛ из-за относительно большого расстояния между контактами, которое действует как форма изоляции.

Хотя твердотельные реле обеспечивают те же результаты, что и электромеханические реле, физическая структура и функциональные возможности твердотельных реле отличаются от электромеханических реле.

Электромеханические реле

Основные части и функции электромеханических реле включают в себя:

1. Рама: Прочная рама, содержащая и поддерживающая части реле.
2. Катушка: Проволока намотана на металлический сердечник. Катушка провода создает электромагнитное поле.
3. Якорь: Подвижная часть реле А. Якорь размыкает и замыкает контакты. Прикрепленная пружина возвращает якорь в исходное положение.
4. Контакты: Проводящая часть переключателя, которая замыкает (замыкает) или разрывает (размыкает) цепь.

Реле включают две цепи: цепь питания и цепь контакта. Катушка находится на питающей стороне; а контакты реле находятся на контактной стороне. Когда катушка реле находится под напряжением, ток, протекающий через катушку, создает магнитное поле. Будь то в блоке постоянного тока, где полярность фиксирована, или в блоке переменного тока, где полярность меняется 120 раз в секунду, основная функция остается неизменной: магнитная катушка притягивает пластину из железа, которая является частью якоря. Один конец якоря прикреплен к металлической раме, выполненной таким образом, что якорь может поворачиваться, а другой конец размыкает и замыкает контакты. Контакты бывают разных конфигураций, в зависимости от количества размыкателей, полюсов и бросков, составляющих реле. Например, реле можно описать как однополюсное, однонаправленное (SPST) или двухполюсное, однонаправленное (DPST).

Эти термины дадут мгновенное представление о конструкции и функциях различных типов реле.

• Разрыв — Это количество отдельных мест или контактов, которые переключатель использует для размыкания или замыкания одной электрической цепи. Все контакты либо одинарные, либо двойные. Одноразмыкающий контакт (SB) разрывает электрическую цепь в одном месте, а двойной размыкающий контакт (DB) разрывает ее в двух местах. Одинарные размыкающие контакты обычно используются при переключении маломощных устройств, таких как световые индикаторы. Контакты с двойным разрывом используются при переключении мощных устройств, таких как соленоиды.
• Полюс — это количество полностью изолированных цепей, которые реле могут проходить через переключатель. Однополюсный контакт (SP) может одновременно проводить ток только по одной цепи. Двухполюсный контакт (ДП) может проводить ток по двум изолированным цепям одновременно. Максимальное количество полюсов 12, в зависимости от конструкции реле.
• Throw — Это количество закрытых контактов на полюс, доступных на переключателе. Выключатель с однопозиционным контактом может управлять только одной цепью, а двухпозиционный контакт может управлять двумя.

Типы реле: Электромеханические

1. Реле общего назначения представляют собой электромеханические переключатели, обычно управляемые магнитной катушкой. Реле общего назначения работают с переменным или постоянным током при обычных напряжениях, таких как 12 В, 24 В, 48 В, 120 В и 230 В, и могут управлять токами в диапазоне от 2 до 30 А. Эти реле экономичны, легко заменяемы и допускают широкий диапазон конфигураций переключателей.
2. Реле управления машиной также управляются магнитной катушкой. Это сверхмощные реле, используемые для управления стартером и другими промышленными компонентами. Хотя они дороже, чем реле общего назначения, они, как правило, более долговечны. Самым большим преимуществом реле управления машиной по сравнению с реле общего назначения является расширяемая функциональность реле управления машиной за счет добавления аксессуаров. Для реле управления машинами доступен широкий выбор принадлежностей, включая дополнительные полюса, трансформируемые контакты, устройства подавления переходных электрических помех, блокировку управления и приспособления для синхронизации.
3. Герконовые реле представляют собой небольшой, компактный, быстродействующий переключатель с одним замыкающим контактом. Герконовые реле герметично заключены в стеклянную оболочку, что делает контакты невосприимчивыми к загрязнениям, дыму или влаге, обеспечивает надежное переключение и увеличивает ожидаемый срок службы контактов. Концы контакта, которые часто покрываются золотом или другим материалом с низким сопротивлением для повышения проводимости, сближаются и закрываются магнитом. Герконовые реле способны переключать промышленные компоненты, такие как соленоиды, контакторы и стартеры. Герконовые реле состоят из двух герконов. Когда применяется магнитная сила, такая как электромагнит или катушка, она создает магнитное поле, в котором концы язычков принимают противоположную полярность. Когда магнитное поле достаточно сильное, сила притяжения противоположных полюсов преодолевает жесткость язычков и сближает их. Когда магнитная сила исчезает, язычки возвращаются в исходное открытое положение. Эти реле работают очень
   быстро из-за небольшого расстояния между камышами.

Твердотельные реле

Твердотельные реле состоят из входной цепи , цепи управления и выходной цепи . Входная цепь — это часть корпуса реле, к которой подключен компонент управления. Входной контур выполняет ту же функцию, что и обмотка электромеханического реле. Цепь активируется, когда на вход реле подается напряжение, превышающее заданное напряжение срабатывания реле. Входная цепь деактивируется, когда приложенное напряжение меньше указанного минимального напряжения отключения реле. Диапазон напряжения от 3 В до 32 В постоянного тока, обычно используемый с большинством твердотельных реле, делает его пригодным для большинства электронных схем. Цепь управления — это часть реле, которая определяет, когда выходной компонент находится под напряжением или обесточивается. Цепь управления функционирует как связь между входной и выходной цепями. В электромеханических реле эту функцию выполняет катушка. Выходная цепь реле — это часть реле, которая включает нагрузку и выполняет ту же функцию, что и механические контакты электромеханических реле. Однако твердотельные реле обычно имеют только один выходной контакт.

Твердотельные реле, подобные изображенному выше, способны коммутировать высокие напряжения до 600 В переменного тока (среднеквадратичное значение). Эти реле
предназначены для коммутации различных нагрузок, таких как нагревательные элементы, двигатели и трансформаторы.

Типы реле: твердотельные

1. Реле нулевой коммутации — реле включают нагрузку при подаче управляющего (минимального рабочего) напряжения и напряжении нагрузки, близком к нулю. Реле с нулевым переключением отключают нагрузку, когда напряжение управления снимается и ток в нагрузке близок к нулю. Наиболее распространены реле с нулевым переключением.
2. Реле мгновенного включения — немедленно включает нагрузку при наличии напряжения срабатывания. Реле мгновенного включения позволяют включать нагрузку в любой момент ее повышения и понижения.
3. Реле пикового переключения — включает нагрузку, когда присутствует управляющее напряжение, и напряжение нагрузки находится на пике. Реле пикового переключения выключаются, когда исчезает управляющее напряжение и ток в нагрузке близок к нулю.
4. Аналоговые переключающие реле — имеет бесконечное количество возможных выходных напряжений в пределах номинального диапазона реле. Аналоговые переключающие реле имеют встроенную схему синхронизации, которая управляет величиной выходного напряжения в зависимости от входного напряжения. Это позволяет использовать функцию времени нарастания нагрузки. Аналоговые переключающие реле выключаются, когда исчезает управляющее напряжение и ток в нагрузке близок к нулю.

A Срок службы контактов реле

Срок службы реле зависит от его контактов. При перегорании контактов необходимо заменить контакты реле или все реле. Механическая долговечность — это количество операций (размыканий и замыканий), которые контакт может выполнить без электрического тока. Механический срок службы реле относительно велик, предлагая до 1 000 000 срабатываний. Электрическая долговечность реле — это количество операций (размыканий и замыканий), которые контакты могут выполнять с электрическим током при данном номинальном токе. Срок службы контактов реле составляет от 100 000 до 500 000 циклов.

Что такое реле?

(назад к реле)

Что такое реле? Как работает реле? Типы реле, тестирование, применение

Мы используем реле для широкого спектра применений, таких как домашняя автоматизация, автомобили и велосипеды (автомобили), промышленное применение, проекты «сделай сам», контрольно-измерительное оборудование и многое другое. Но что такое реле? Как работает реле? Каковы применения реле? Давайте узнаем больше о реле в этом руководстве.

Краткое описание

Что такое реле?

Реле представляет собой простой электромеханический переключатель. В то время как мы используем обычные переключатели для замыкания или размыкания цепи вручную, реле также является переключателем, который соединяет или разъединяет две цепи. Но вместо ручного управления реле использует электрический сигнал для управления электромагнитом, который, в свою очередь, подключает или отключает другую цепь.

Реле могут быть разных типов: электромеханические, полупроводниковые. Часто используются электромеханические реле. Давайте посмотрим на внутренние части этого реле, прежде чем узнаем, что оно работает. Хотя присутствовало множество различных типов реле, их работа была одинаковой.

Каждое электромеханическое реле состоит из

1. Электромагнита
2. Механически подвижный контакт
3. Точки переключения и
4. Пружина

Электромагнит сконструирован путем намотки медной катушки на металлический сердечник. Два конца катушки подключены к двум контактам реле, как показано на рисунке. Эти два используются в качестве контактов питания постоянного тока.

Как правило, присутствуют еще два контакта, называемые точками переключения для подключения нагрузки с большим током. Другой контакт, называемый общим контактом, предназначен для подключения точек переключения.

Эти контакты называются нормально разомкнутыми (NO), нормально замкнутыми (NC) и общими (COM).

Мы можем использовать реле как в цепи переменного, так и в цепи постоянного тока. В случае реле переменного тока для каждого текущего нулевого положения катушка реле размагничивается, и, следовательно, существует вероятность дальнейшего разрыва цепи.

Таким образом, реле переменного тока сконструированы со специальным механизмом, обеспечивающим непрерывный магнетизм, чтобы избежать описанной выше проблемы. Такие механизмы включают схему электронной схемы или механизм экранированной катушки.

Как работает реле?

Следующая анимация показывает упрощенную работу реле.

• Реле работает по принципу электромагнитной индукции.
• Когда на электромагнит подается некоторый ток, он индуцирует вокруг себя магнитное поле.
• На изображении выше показана работа реле. Переключатель используется для подачи постоянного тока на нагрузку.
• В реле медная катушка и железный сердечник действуют как электромагнит.
• Когда на катушку подается постоянный ток, она начинает притягивать контакты, как показано на рисунке. Это называется включением реле.
• При удалении расходного материала он возвращается в исходное положение. Это называется обесточиванием реле.

Существуют также такие реле, контакты которых изначально замкнуты и разомкнуты при наличии питания, т.е. ровно напротив показанного выше реле.

Твердотельные реле будут иметь чувствительный элемент для измерения входного напряжения и переключения выхода с помощью оптопары.

Типы контактов реле

Как мы уже видели, это реле является переключателем. Терминология «шесты и броски» применима и к эстафете. В зависимости от количества контактов и количества цепей его переключателей реле можно классифицировать.

Прежде чем мы узнаем об этой классификации контактов, мы должны знать полюса и ходы релейного переключателя.

Полюса и перемычки

Реле могут переключать одну или несколько цепей. Каждый переключатель в реле называется полюсом. Количество цепей, которые подключает реле, указывается бросками.

В зависимости от полюсов и направлений реле классифицируются на

• Однополюсные Однонаправленные
• Однополюсный на два направления
• Двухполюсный, однонаправленный
• Двойной полюс Двойной выброс

Однополюсное однонаправленное реле

Однополюсное однонаправленное реле может управлять одной цепью и может быть подключено к одному выходу. Он используется для приложений, которым требуется только состояние ON или OFF.

Однополюсный на два направления

Однополюсное двухпозиционное реле соединяет одну входную цепь с одним из двух выходов. Это реле также называется реле переключения.

Хотя SPDT имеет два положения выхода, он может состоять из более чем двух ходов в зависимости от конфигурации и требований приложения.

Двухполюсное однопозиционное реле

Двухполюсное однопозиционное реле имеет два полюса и однонаправленное направление и может использоваться для одновременного соединения двух клемм одной цепи. Например, это реле используется для одновременного подключения к нагрузке как фазных, так и нейтральных клемм.

Двухполюсное на два направления

Реле DPDT (двухполюсное на два направления) имеет два полюса и два направления на каждый полюс. В управлении направлением вращения двигателя они используются для изменения фазы или полярности.

Действие переключения между контактами для всех этих реле выполняется при подаче питания на катушку.

Типы реле

Реле можно разделить на различные типы в зависимости от их функциональности, конструкции, области применения и т. д. Здесь мы перечислили некоторые распространенные типы реле.

• Электромагнитный
• Фиксатор
• Электронный
• Без фиксации
• Рид
• Высоковольтный
• Малый сигнал
• Задержка времени
• Многомерный
• Тепловой
• Дифференциал
• Расстояние
• Автомобилестроение
• Частота
• Поляризованный
• Поворотный
• Последовательность
• Подвижная катушка
• Бухгольц
• Безопасность
• Надзор
• Замыкание на землю

Мы составили специальное руководство по различным типам реле. Чтобы узнать больше о различных типах реле, прочитайте Классификацию реле.

Применение реле

Реле используются для защиты электрической системы и минимизации повреждений оборудования, подключенного к системе, из-за перегрузок по току/напряжению. Реле используется с целью защиты связанного с ним оборудования.

Используются для управления цепью высокого напряжения с помощью сигнала низкого напряжения в аудиоусилителях и некоторых типах модемов.

Они используются для управления сильноточной цепью с помощью слаботочного сигнала в таких приложениях, как соленоид стартера в автомобиле. Они могут обнаруживать и изолировать неисправности, которые произошли в системе передачи и распределения электроэнергии. Типичные области применения реле включают

• Системы управления освещением
• Телекоммуникации
• Контроллеры промышленных процессов
• Управление дорожным движением
• Управление электроприводами
• Системы защиты электроэнергетической системы
• Компьютерные интерфейсы
• Автомобилестроение
• Бытовая техника

Как проверить реле?

Поскольку реле являются электромеханическими устройствами, они со временем могут изнашиваться и перестать работать.
