Схема реверсивного выключателя: из двух, трех и более точек, фото, видео

из двух, трех и более точек, фото, видео

Нынешние цены на электричество заставляют задуматься об экономии там, где раньше об этом даже не думал. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме — все равно платить нужно. Раньше просто оставляли свет гореть. Сегодня задумываешься о том, чтобы его выключить, но бегать вверх/вниз тоже нерадостно. Оказывается есть решение. Чтобы свет не горел постоянно, существуют схемы управления лампами из нескольких мест. То есть один или несколько светильников могут включаться и выключаться из нескольких точек. Выключатели для этого нужны особенные. Называются они проходными. Иногда встречаются названия «дублирующие» или «перекидные». Все это  — один тип электрооборудования. Отличаются от обычных большим числом контактов. Соответственно и схема подключения проходного выключателя сложнее. Тем не менее, разобраться можно.

Содержание статьи

• 1 Как выглядит и работатет проходной выключатель
• 2 Схема подключения проходного выключателя с двух мест
• 3 Схема на 3 точки
• 4 Двухклавишный проходной выключатель: схема подключения

Как выглядит и работатет проходной выключатель

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки

Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

Разница — в количестве контактов

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

• вход соединен с выходом 1;
• вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард),  Legrand (Легранд),  Viko (Вико). На китайских экземплярах они часто отсутствуют.

Так выглядит перекидной выключатель с тыла

Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

Как подключить варочную панель написано тут, а про установку и включение водонагревателя — в этой статье.

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

Электрическая схема включения проходного выключателя с 2 мест

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Расключение проводов на проходном выключателе

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Как разводятся провода по помещению

Как самому подключить люстру читайте тут.

Схема на 3 точки

Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

Электрическая схема управления лампой с трех точек

Как собрать такую схему? Вот порядок действий:

1. Ноль (и заземление, если есть) заводится сразу на лампу.
2. Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
3. Вход второго подается на свободный провод лампы.
4. Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
5. Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

Куда подключать провода

А вот примерно так разводить по помещению.

Проводка при управлении лампой из трех мест

Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

Схема подключения проходных выключателей на 5 точек

Уберете один «перекрестник»,  получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

О правилах соединения проводов в распределительной коробке читайте тут.

Двухклавишный проходной выключатель: схема подключения

Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

Принцип подключения двухклавишных проходных выключателей

Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

Как организовать управление двумя лампами из четырех мест

Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…

Схема подключения проходного выключателя с 2-х мест на 1 или 2 лампочки

Чтобы сделать регулировку освещения в доме более удобной, используются проходные выключатели, которые в профессиональных кругах принято также называть перекидными или дублирующими. Главным отличием такого варианта исполнения от классического является наличие массы контактов, из-за чего несколько усложняется процедура подключения. Чтобы сделать все своими руками, для начала нужна схема подключения проходного выключателя с 2-х мест.

Содержание

1. Как работает проходной выключатель
2. Схема подключения проходных выключателей
3. Как подключить проходные выключатели с трех точек
4. Подключение двухклавишного проходного выключателя

Как работает проходной выключатель

В больших помещениях целесообразно устанавливать проходной выключатель с управлением из двух мест

В проходном выключателе есть одна клавиша, на которой нарисованы две стрелочки. Схема переключателя света с двух мест несколько сложнее в сравнении с классической, так как в последней предусмотрено использование всего лишь двух контактов, в то время как в проходной их уже три, два из которых считаются общими. Схема включения света предусматривает использование таких устройств в количестве от двух штук.

Когда клавиша нажимается, вход подключается к одному из выходов – к первому или второму. Это два основных рабочих состояния такого оборудования. Каких-либо промежуточных положений не предусматривается, благодаря чему схема постоянно работает исправно.

Чтобы не ошибиться в том, какой именно выключатель используется в конкретном помещении, следует подробнее изучить схему проходного выключателя с двух мест на 1 лампочку или на несколько светильников, которая в большинстве случаев располагается на корпусе устанавливаемого прибора. Она размещается в основном на изделиях от известных производителей. При использовании недорогих моделей остается единственное решение – «вызванивать» концы с помощью специального оборудования.

Вызваниваются контакты при различных положениях клавиши. Также процедура проводится, чтобы в конечном итоге не допустить путаницы с концами, так как нередко безответственные производители допускают ошибку в расположении клемм при производстве выключателей, из-за чего устройство просто не может нормально работать.

Для прозванивания нужно воспользоваться стрелочным или цифровым оборудованием. Последний переводится в нужный режим специальным переключателем и определяет наличие короткозамкнутых участков в проверяемой проводке или каких-нибудь радиодеталях. Если замкнуть концы щупов, устройство издаст характерный звуковой сигнал, что является достаточно удобным принципом работы, так как исключает необходимость в постоянном отслеживании показаний на дисплее. Если же есть только стрелочный прибор, при попытке замкнуть щупы у него должна будет отклониться стрелка до упора в правую сторону.

При проведении этой процедуры нужно отыскать общий провод. Опытным специалистам это не составит труда. Если навыков нет, рекомендуется посмотреть в интернете видео, в котором будет подробное описание схемы подключения проходных выключателей из 2-х мест.

Схема подключения проходных выключателей

Схема подключения проходных выключателей

Необходимость подключить две лампочки к одному выключателю нередко возникает в спальне, когда возле входа оставляется один переключатель, а второй ставится где-то возле кровати, чтобы можно было удобно дойти до нее по свету, а потом перед сном его выключить.

Схема подключения довольно простая: на вход переключателя подается фаза, вход другого подключается к проводу люстры. Второй конец люстры объединяется с нулевым проводом, и выходы N1 обоих выключателей объединяются между собой точно так же, как и N2.

Схема работает предельно просто: в случае переключения любого из выключателей в произвольном порядке свет будет включаться и выключаться.

Отдельное внимание стоит уделить разводке проводов. Современные требования предусматривают возможность ее прокладки на расстоянии минимум 15 см от потолка. Принято укладывать кабели в специальные коробки или лотки, а концы объединять в распределительной коробке. Подобный вариант исполнения отличается массой преимуществ, главное из которых – простота замены поврежденных проводов.

В монтажных коробках провода соединяются специальными зажимами. Возможны также скрутки, которые нужно в обязательном порядке пропаять и обеспечить надежной изоляцией.

Как подключить проходные выключатели с трех точек

Если нужно обеспечить дистанционное управление освещением сразу с трех мест, нужно дополнить схему перекрестным выключателем. Главной его особенностью является то, что он переключает сразу по два контакта, в связи с чем оборудуется двумя выходами и входами. Подключение трех выключателей несколько сложнее в сравнении с предыдущим случаем, но в целом, можно без трудностей разобраться в принципе работы этого оборудования.

Чтобы подключить освещение по такой схеме, нужно выполнить несколько ключевых процедур:

1. Подключить к одному из кабелей светильника нулевой провод.
2. Подключить к входному контакту одного из проходных переключателей провод фазы.
3. Подключить к входному контакту второго переключателя свободный кабель светильника.
4. Подключить к двум входным контактам перекрестного переключателя выходные контакты проходного.
5. Подключить к выходным контактам перекрестного выключателя выходные контакты второго проходного.

Используя такую схему в работе, можно оборудовать помещение четырьмя или пятью точками регулировки освещения. При этом нужно будет увеличить число дополнительных перекрестных выключателей, так как они всегда должны располагаться между проходными.

Подключение двухклавишного проходного выключателя

Если есть необходимость в управлении работой нескольких ламп из разных точек, можно воспользоваться двухклавишными проходными переключателями, но их подключение осложнено наличием шести контактов. Главное в работе с таким оборудованием – вычислить общие контакты.

Провод фазы подается на входы каждого выключателя, в то время как другие их входы будут подключены к одному из концов каждого светильника. Свободные концы светильников будут соединяться с нулевым проводом. Два выхода одного переключателя объединяются с выходами второго, точно так же объединяются остальные пары выходов.

Если появится желание регулировать работу двух светильников одновременно из трех или четырех точек, нужно воспользоваться двумя перекрестными выключателями. Каждая пара выходов проходных в данном случае соединяется с парой перекрестного, и дальше устройства объединяются так между собой пара за парой.

Если подробно разобраться во всех особенностях подключения проходных выключателей, процедуру очень легко повторить, особенно если речь идет о подключении одноклавишных устройств. При использовании двухклавишных работа на порядок сложнее, так используется большее количество выключателей и больше проводов. При этом сама по себе такая схема является не столь практичной, зато стоимость ее значительно выше.

Специалисты рекомендуют использовать схему с двухклавишными переключателями только в том случае, если это действительно необходимо. На практике их сложнее подключить и обеспечить стабильную работу в течение долгого времени.

Самый простой способ изменить направление движения электродвигателя

Большая часть этого веб-сайта посвящена активным полупроводникам и электронике, управляющим двигателями постоянного тока.
Например, многие роботы имеют микроконтроллеры, которые управляют направлением вращения двигателя через транзисторный H-мост.
Однако иногда вам нужно очень простое решение, когда человек может напрямую управлять двигателем одним щелчком переключателя.
Это может быть легко достигнуто.

Список деталей:

• Немного малярного скотча или стикера Post-It.

Детали для испытаний

Первое, что вам нужно проверить, это аккумулятор и двигатель.
Это устранит любые проблемы с ними до того, как вы добавите в схему один или несколько переключателей сложности.
Эти тесты проще всего выполнить с зажимами типа «крокодил», если они у вас есть.

Электродвигатель прямого и обратного хода и электрическая схема аккумулятора. Показан красный провод, потому что белый провод не будет отображаться на белом фоне.

1. Переверните провода от аккумулятора к двигателю, чтобы убедиться, что двигатель вращается в другом направлении (белый провод от положительного полюса аккумулятора к отрицательному полюсу двигателя, черный провод от отрицательного полюса аккумулятора). к положительной + клемме двигателя).

Если двигатель не вращается, проверьте соединения.
Также может быть, что напряжение батареи слишком низкое или батарея разряжена.
Если двигатель вращается слишком быстро, поменяйте аккумулятор на более низкое напряжение или приобретите двигатель с редуктором.

Прежде чем продолжить, у вас должны быть двигатель и аккумулятор, которые прошли этапы 2 и 3 теста.

Подключение центрального выключателя DPDT

Очевидно, вы не хотите каждый раз переподключать двигатель, чтобы выключить его или изменить направление.
Мы позволим переключателю сделать это.
Внутри переключателя есть металлические полоски, которые либо соединяют провода, либо разъединяют их, когда рычаг щелкает туда-сюда.

Проводка и тумблер.

Вот назначение проводов:

• Желтый: Положительная клемма двигателя.
• Синий: Минусовая клемма двигателя.
• Белый: Положительная клемма аккумулятора.
• Черный: отрицательный полюс аккумулятора.

Припаяйте белые (плюсовые) провода к переключателю DPDT.

1. Подсоедините белый провод (положительное питание) к переключателю DPDT, как показано выше.
Вам понадобится один длинный кусок провода, идущий от аккумулятора к первой клемме переключателя.
И вам понадобится меньший кусок провода, идущий от первой клеммы переключателя к противоположной клемме, как показано на рисунке.

Припаяйте черные (минусовые) провода к переключателю DPDT.

2. Подсоедините черный провод (отрицательное питание) к переключателю DPDT, как показано выше.
Вам понадобится один длинный кусок провода, идущий от аккумулятора к нижней клемме переключателя.
И вам понадобится меньший кусок провода, идущий от нижней клеммы переключателя к противоположной клемме, как показано на рисунке.

Припаяйте желтый и синий провода двигателя к переключателю DPDT.

3. Подсоедините желтый и синий провода от двигателя к центральным клеммам переключателя DPDT, как показано выше.

4. Подсоедините желтый и синий провода к клеммам двигателя.

5. Перед подключением аккумулятора убедитесь, что переключатель находится в среднем положении (выключено).

6. Подсоедините белый и черный провода к аккумулятору.

Печатная плата вместо проводов

Проводка может быть немного болезненной.
Вместо этого вы можете использовать небольшую печатную плату (особенно если вы собираетесь подключать более одного переключателя).

Плата переключателя двигателя DPDT

Управление двунаправленным переключателем двигателя

Давайте рассмотрим, что происходит, когда вы переключаете переключатель вверх, в центр и вниз…

Отсутствие соединений в переключателе DPDT, приводящее к отключению двигателя.

Когда рычаг переключателя находится в среднем положении, двигатель выключен, потому что металл внутри переключателя не соединяет провода от средних клемм (двигатель) ни к одной из внешних клемм (источник питания).
Это то же самое, как если бы вы просто отсоединили провода к аккумулятору.
Ничего не случится.
Мощность не используется.

Соединения в переключателе DPDT, в результате чего двигатель движется вперед.

Когда рычаг переключателя находится в верхнем положении, двигатель вращается вперед.
Если ваш двигатель вращается в противоположном направлении, чем вы ожидали или хотели, просто переориентируйте переключатель в руке так, чтобы рычаг был направлен вниз, а затем переключите рычаг вверх.
В качестве альтернативы вы можете поменять местами провода на либо на клеммах аккумулятора, или на клеммах двигателя.

Внутри переключателя рычаг нажимает металлические полоски таким образом, что провода двигателя на средней клемме электрически соединяются с одной парой внешних клемм, ведущих к аккумулятору.
Термин «двухполюсный» относится к тому факту, что этот переключатель имеет пару клемм, которые он соединяет или разъединяет одновременно.
Если бы нам нужно было подключить или отключить только один провод, мы могли бы использовать однополюсный переключатель (SP).

Соединения в переключателе DPDT, приводящие к вращению двигателя назад.

Когда рычаг переключателя находится в нижнем положении, двигатель вращается назад.

Внутри переключателя рычаг нажимает на металлические полоски, так что провода двигателя на средней клемме электрически соединяются с другой парой внешних клемм, ведущих к аккумулятору.
Обратите внимание, что черный и белый провода аккумулятора находятся на противоположных сторонах верхней и нижней клемм переключателя.
Вот почему двигатель вращается в противоположном направлении.

Термин «двойной бросок» относится к тому факту, что этот переключатель можно бросить вверх и вниз (два разных броска).
Если бы нам нужно было, чтобы двигатель двигался вперед или выключался, мы могли бы использовать однопозиционный переключатель (ST).

Поиск и устранение неисправностей

Если ваш двигатель не работает должным образом, дважды проверьте, чтобы провода подходили к правильным клеммам переключателя.
Также убедитесь, что проводка не ослаблена и не сломана.
Используйте увеличительное стекло, чтобы убедиться, что даже крошечная жилка провода случайно не касается другого провода или клеммы.

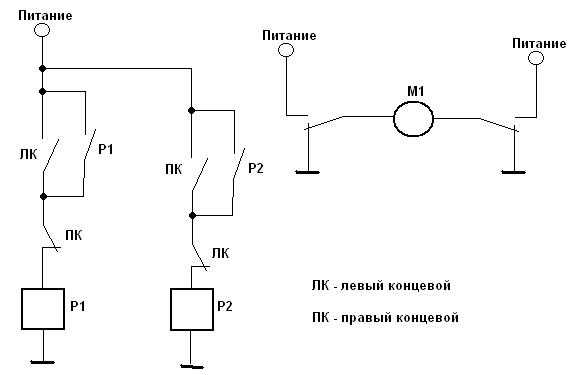

Альтернативное управление двигателем с автоматическими ограничителями

Возможность напрямую управлять двигателем полезна.
Но иногда вы не будете обращать внимания, и предмет, подключенный к двигателю, врежется в барьер или иным образом превысит свое максимальное положение.

Было бы неплохо добавить пару дополнительных переключателей для автоматической остановки мотора, когда он зашел слишком далеко,
но все же позволить оператору вернуть двигатель в разрешенное положение.

Схема подключения двигателя, подключенного к DPDT, плюс два переключателя мгновенного действия для пользовательского управления с концевыми упорами.

Приведенная выше схема подключения аналогична показанной ранее.
Вставлены два дополнительных переключателя.
Один переключатель подключает (или отключает) белый провод на нижней клемме.
Другой переключатель подключает (или отключает) черный провод на верхней клемме.

Переключатели мгновенного действия нашли хорошее применение в моем роботе Flip-Flop.
Если вы не знакомы с этими типами переключателей, взгляните на фотографии и посмотрите видео.

Идея состоит в том, что каждый переключатель мгновенного действия подключен таким образом, что его соответствующий провод нормально подключен (НЗ), как это было на предыдущих схемах.
Это позволяет переключателю DPDT пользователя работать в обычном режиме.

Однако, когда что-то нажимает на переключатель мгновенного действия, он отключает провод, отключая питание только в этом направлении.
Если пользователь перемещает рычаг в противоположном направлении, другой переключатель мгновенного действия не нажимается, и поэтому он позволяет двигателю двигаться в обратном направлении.

Если вы установили моторизованное устройство на линейную (прямую) дорожку и разместили каждый переключатель мгновенного действия на противоположных концах дорожки,
вы могли бросить переключатель в одном направлении, и устройство автоматически остановится, когда достигнет конца дорожки.
Затем вы можете переключить переключатель в противоположном направлении, и устройство перейдет на другой конец пути, прежде чем остановиться.

Точно так же вы можете добавить штифт или рычаг к диску, который будет прижиматься к переключателю мгновенного действия, когда вал двигателя поворачивается на нужный угол.

Куда идти дальше?

В этой статье показано, как изменить направление вращения небольшого двигателя от потребительской батареи с помощью центрального выключателя DPDT.
Есть много вариантов использования и вариантов такой схемы.

Можно использовать более мощные двигатели и большие источники энергии.
Самым большим ограничением будет найти физический переключатель, который может выдерживать достаточный ток и напряжение.
Вы должны быть уверены, что производитель оценивает коммутатор как минимум на максимальную мощность, которую вы собираетесь использовать.

На самом деле, лучше всего было бы соединить маломощный переключатель со слабым источником питания с реле с более высоким источником питания.
Реле — это переключатель с магнитным приводом, который действует как прокси, повторяя действия пользователя с помощью переключателя с меньшей мощностью.

Со временем выключатель, подключенный к большому двигателю или источнику питания, перегорит из-за электрической дуги при выполнении или размыкании электрических соединений.
Еще одна проблема с большими двигателями (особенно при подключении к оборудованию) — внезапный запуск и остановка.
Импульс может быть убийцей.
Регуляторы скорости или методы цифровой широтно-импульсной модуляции могут плавно увеличивать или уменьшать мощность мощных двигателей.

В целом, наиболее серьезной проблемой, связанной с большими двигателями или значительными источниками питания (такими как розетки переменного тока), является безопасность.
Вот почему эти вещи следует оставить профессиональному оборудованию с соответствующими корпусами, резервными датчиками предельных значений и независимыми сертифицированными испытаниями.

При этом этот переключатель DPDT должен комфортно работать с небольшими двигателями постоянного тока и аккумуляторными источниками, например, в моделях, игрушечных поездах и хобби-роботах.
Чтобы узнать об интеллектуальном управлении двигателем с помощью полупроводников (транзисторов), см. главу 9.и 10 из Intermediate Robot Building или просмотрите множество статей на этом сайте.

Главная — Все проекты

переключатели — Цепь для двигателя постоянного тока с 2 микропереключателями реверсивного направления

спросил
8 лет, 6 месяцев назад

Изменено
2 года, 3 месяца назад

Просмотрено
41к раз

\$\начало группы\$

Итак, вот что я пытаюсь сделать. .. подключить двигатель постоянного тока к выключателю и 2 микропереключателям. Каждый переключатель меняет направление вращения двигателя, поэтому один переключатель указывает двигателю двигаться вперед, а другой — назад. Моя цель состоит в том, чтобы иметь гусеницу, на которой мотор будет тянуть платформу в одном направлении, затем, когда он дойдет до конца гусеницы, он нажмет на переключатель, а затем заставит ее двигаться по дорожке в другую сторону. И я также хотел бы включить выключатель для всей схемы.

Мне просто любопытно, какая схема лучше всего подходит для этого.

Сначала я подумал об использовании переключателя DPDT, но не совсем уверен, как заставить его работать или какова правильная схема для него.

Это схема моей основной идеи, но (поправьте меня, если я ошибаюсь) двигатель будет вращаться в прямом/обратном направлении, только если переключатель постоянно нажат.

• переключатели
• двигатель постоянного тока
• dpdt

\$\конечная группа\$

4

\$\начало группы\$

Вам понадобится элемент памяти, такой как реле, для сохранения текущего направления двигателя.

^{имитация этой цепи – Схема создана с помощью CircuitLab}

Здесь используются реле DPDT и два микропереключателя. Двигатель M1 движется «влево», когда верхний вывод положительный, и вправо, когда верхний вывод отрицательный.

Предположим, реле выпало. Верхняя клемма положительная, SW2 и SW3 находятся в показанных положениях. Когда двигатель достигает левого предела, срабатывает SW2, активируя реле. Двигатель немедленно реверсирует, но верхний контакт втягивается, удерживая реле под напряжением через D2. Двигатель работает до тех пор, пока не сработает SW3, который прерывает подачу тока на реле (D3 улавливает обратноходовое напряжение). Реле выпадает, освобождая удерживающий контакт, и он остается выпавшим, и мы возвращаемся к тому, с чего начали.

Прервите V1, чтобы все выключить (и он всегда будет двигаться влево при подаче питания). Прервите только ток на M1, и память о предыдущем направлении будет сохраняться до тех пор, пока применяется V1 (что означает непрерывную тягу, если реле находится под напряжением).

Твердотельное решение может использовать один блок вентилей CMOS (например, 1/2 от CD4011B) и H-мост MOSFET для управления двигателем:

^{имитация этой схемы
\$\конечная группа\$}

10

\$\начало группы\$

Настройка так, чтобы каждая сторона могла изменить направление. Переключатели DPDT с каждой стороны.

^{смоделируйте эту схему — схема создана с помощью CircuitLab}

\$\конечная группа\$

\$\начало группы\$

Я знаю, что этому сообщению уже 6 лет, но я надеюсь, что оно каким-то образом поможет вам или, по крайней мере, поможет тем, кто его увидит и в нем нуждается?

Схема на самом деле очень проста, но ее трудно объяснить. Используя реле 3PDT (Triple Pole Double Throw),

• Подключите первые два полюса, как если бы это было реверсивное реле DPDT.
• Подключите положительное питание к катушке реле.
• Минус катушки подключается к Н.О. (нормально открытый) первого LS (концевой выключатель).
• Минус катушки также идет на COM (общий) третьего полюса 3PDT.
• Подключите отрицательное питание к обоим COM-портам LS.
• Соедините НЗ (нормально замкнутый) второго LS с Н.О. третьего полюса 3PDT.

Это также можно сделать с помощью DPDT и реле SPDT.

Добавление этого на @Transistor . Надеюсь это работает. Circuitlab хочет, чтобы я платил за использование и экономию. Поэтому я его не использую. Я также не использую его, потому что в нем очень мало деталей, как в трехполюсных двухпозиционных реле. Но так как я добавил опцию DPDT и SPDT, я подумал, почему бы и нет. Итак, вот оно.

^{имитация этой схемы — схема создана с помощью CircuitLab}

\$\конечная группа\$

\$\начало группы\$

Переключатель DPDT — это то, что вам нужно, потому что, если два микропереключателя не работают вместе идеально, произойдет короткое замыкание и пожар. Макет DPDT точно такой же, как у вас. Представьте, что вы склеили два переключателя рядом друг с другом. DPDT сделан именно так.

\$\конечная группа\$

2

\$\начало группы\$

Минимальная реверсивная схема. Он не запускается сам по себе, вы должны нажать концевой выключатель. У него нет блокировки или кнопки остановки, но все это можно добавить к нему.
Блокировки особенно важны, потому что, если оба реле включены, это может привести к короткому замыканию. В схеме используются 2 реле, 2 концевых выключателя и двигатель постоянного тока.
Как показано, реле должны быть постоянного тока с тем же напряжением катушки, что и двигатель, но
дно можно отделить и запитать от другого напряжения.

\$\конечная группа\$

\$\начало группы\$

Эту проблему можно решить с помощью очень оригинальной схемы Sphero или, как вы сказали, с помощью Arduino. В случае, если ваше движение не имеет большого количества параметров, таких как регулировка скорости, случайная калибровка или любые другие, Arduino может быть излишним.

Золотая середина может быть достигнута с помощью бистабильного мультивибратора с использованием таймера IC, а именно 555. В нем вы можете иметь определенные настройки параметров, такие как чувствительность входных переключателей или устранение дребезга. Но опять же, все зависит от целевой стоимости оборудования конкретного проекта.

В подобном проекте я собираюсь использовать простую схему реле DPDT.

\$\конечная группа\$

\$\начало группы\$

используйте переключатель dpdt с «отключением по центру», есть шесть клемм 1-6
1 и 2 подключаются к питанию, также установите перемычку с 1 на 6 и другую с 2 на 5, образуя «X». 3 и 4 — это подключение к двигателю, поэтому протяните провод от этих двух к двигателю . .. вам нужен переключатель с отключенным центром, чтобы предотвратить короткое замыкание и перегорание предохранителя. Реле dpdt не имеет центра, поэтому одно положение перегорит предохранитель, а другой будет запускать двигатель, не используйте реле, если вы не разработали специальную схему с задержкой или что-то еще, чтобы предотвратить короткое замыкание. Нарисуйте его, и вы увидите, насколько это просто. У Макмастер-Карр есть этот переключатель.

\$\конечная группа\$

\$\начало группы\$

Я собираюсь добавить это, потому что кто-то упомянул бистабильные реле. Если кто-то хочет облегчить себе задачу всего за несколько долларов, вы можете использовать этот модуль. Реле является самоблокирующимся и нуждается только в отрицательном триггере.

• В+ Подключение положительного напряжения
• S1 Set1 — отрицательное напряжение от концевого выключателя 1
• R1 Reset1 — отрицательное напряжение от концевого выключателя 2
• SX SetX положительное напряжение
• SY SetY отрицательное напряжение
• RX ResetX отрицательное напряжение
• RY Сброс Y положительное напряжение
• CX CommonX Провод к двигателю
• CY Общий провод к двигателю
• Общие контакты на концевых выключателях становятся отрицательными
• Возможно, вам придется перевернуть двигатель, поэтому сделайте это до того, как установите его на место, чтобы избежать столкновения с платформой.
