Схема реле времени с задержкой включения: Схема задержки включения реле на 12 вольт. Простое реле времени с задержкой включения

Схема реле времени с задержкой на включение

Реле времени применяется в случаях, когда необходимо автоматически выполнить какое-то действие не сразу после появления управляющего сигнала, а через установленный промежуток времени. Реле времени с электромагнитным замедлением применяются только при постоянном токе. Помимо основной обмотки реле этой серии имеют дополнительную короткозамкнутую обмотку, состоящую из медной гильзы. При нарастании основного магнитного потока он создаёт ток в дополнительной обмотке, который препятствует нарастанию основного магнитного потока. При отключении тока в катушке за счёт индуктивности короткозамкнутого витка магнитный поток в реле какое-то время сохраняется, удерживая якорь. Этот вид реле времени обеспечивает выдержку времени при срабатывании от 0,07 с до 0,11 с, при отключении от 0,5 с до 1,4 с.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Реле времени схемы
• Реле времени: принцип работы, схема подключения и рекомендации по настройке
• Что такое реле времени и как оно работает?
• Таймер выключения с задержкой
• Радиопилюля
• Простое реле времени с задержкой включения

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Реле времени DK-C-18-05 задержка включения, задержка выключения, периодическая работа

Реле времени схемы

ТОП 5 популярных транзисторов. Мини тест. Разбирам 2 вопроса по теме. А При подключении положительного потенциала к переходу p типа, а отрицательного к n типу ток будет прямо смещенным. Б При подключении отриц. Ответ В. Ответ А. Если наоборот — ток в цепи будет минимален. Здесь все утверждения верны! Ответ Б. Это конденсатор поляризованный Реле задержки включения часто в электро- и радиотехнической литературе именуется таймером или реле времени.

Электронное реле задержки — это прибор, выполняющий функцию счетчика времени. Благодаря возможности программировать таймер, устройство нашло широкое применение там, где требуется циклическое переключение режимов работы всех коммутируемых к реле приборов.

Определение обобщенное, и подходит для систем использующих интегральные микросхемы ИС по типу ne Существуют иные способы конструирования таймеров без использования ИС.

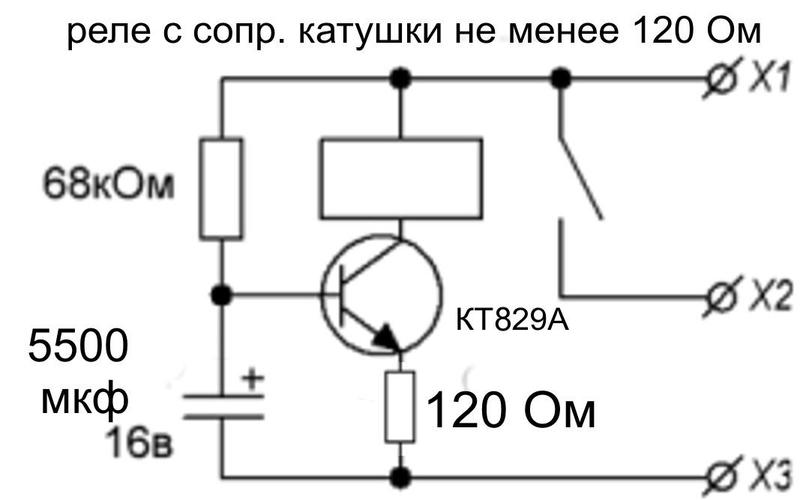

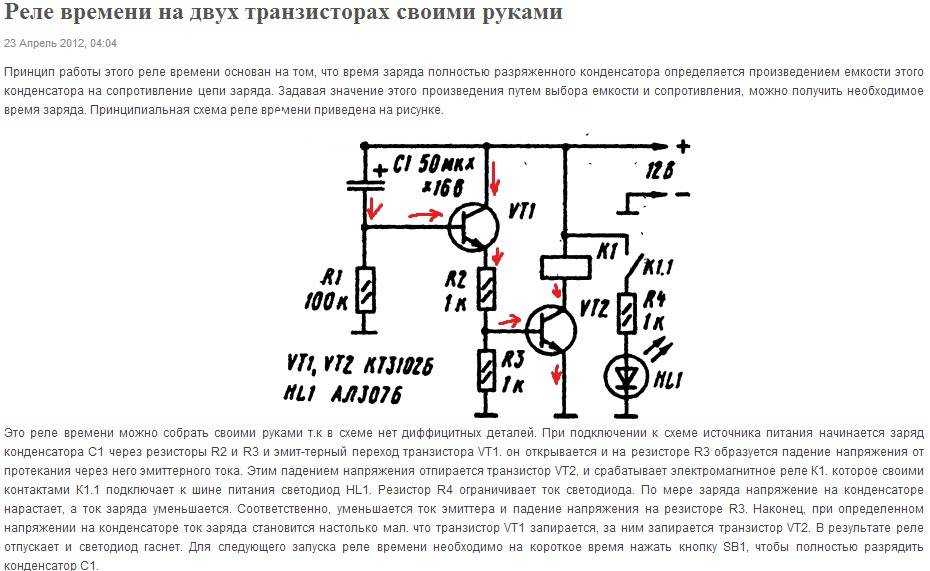

Использование конденсатора в паре с резистором и транзистором решит задачу без сложных ИС. Воспользуйтесь схемой ниже. Это классическая схема с использованием конденсатора, резистора, диода и биполярного транзистора. В схеме используется транзистор n-p-n типа. Работает она так: после подачи напряжение на резистор N сопротивления, начинает заряжаться конденсатор N емкости. Работает наш полупроводник в активном режиме.

Пока управляющая базой величина тока не выйдет из этого режима, коэффициент усиления не приобретет нисходящую форму. Так продолжается пока величина тока вовсе не переступит порога отсечения — переход коллектор-эмиттер закроется.

При включении происходит все да наоборот. Для сборки рекомендуется использовать транзистор КТ с n-p-n переходом.

Диод подойдет КДБ или аналогичный по параметрам. Конденсатор и резистор подбирается в каждом случае индивидуально, об этом ниже. РЦ цепочка базируется на нескольких явлениях и свойствах конденсатора: накапливать противоположные заряды на его обкладках, не пропуская ток через себя, и мгновенно отдавать заряд обратно в цепь.

Еще одно полезное свойство конденсатор — по мере заряда напряжение равняется до напряжения источника заряда, после чего ток в цепи перестает течь так как потенциалы выровнялись. Продолжительность зарядки кондера зависит от его емкости и от сопротивления источника. Но что нам дает мгновенная разрядка конденсатора, если требуется задержка? Поэтому на помощь приходит пассивный полупроводник — резистор.

Единственная функция резистора — ограничивать ток, рассеивая лишнюю часть в виде тепла. Регулируя силу тока можно задавать время зарядки или разрядки конденсатора. Чем больше сопротивления току и емкость конденсатора, тем дольше он будет разряжаться и заряжаться. Из этого всего напрашивается очевидный вывод — конденсатор в паре с резистором сослужит хорошую службу в роли таймера. Как мы выяснили время задержки напрямую зависит от емкости и сопротивления. Для вычисления пригодится вот это формула:.

Емкость исчисляется в фарадах. Типичные кондеры имеют емкость в микрофарадах или даже в пико и нанофарадах, поэтому все вычисления переводятся в СИ международные системы единиц. Устанавливать конденсатор большой емкости нет смысла. Кондер емкостью 1 фарад настолько огромный, что его не получится обхватить одной рукой. Поэтому используем кондер на 50 мкФ и больше и подбираем резистор. Вот так мы и нашли требуемый резистор, чтобы зарядка кондера на 50мкФ происходила в течении приблизительно 3 секунд.

Не забывайте, что у проводника также есть собственное сопротивление, но учитывать его в наших расчетах не имеет смысла, так как задержки возрастут на миллисекунды или даже меньше. На схеме, рассмотренной ранее, были два диода. Использовались они для быстрой разрядки конденсатора при смене полярности.

Происходил эффект моментального затухания системы, без задержек. Теперь перед нами представлена схема с задержкой на выключение и включения без диодов. Здесь используется N-канальный полевой транзистор — силовой мосфет. Управляется полевик напряжением, а не током, поэтому такой подход менее прожорлива по току — это очень большой плюс.

N-канальный мосфет открывается при подаче положительного потенциала на затвор относительно истока. Резистор на 82кОма подтянут к земле, чтобы закрывать транзистор при прекращении питания, так как мосфет самостоятельно не выключится.

Еще одна ф-ция резистора при параллельном подключении с кондером — ограничение тока подаваемого на затвор. Чтобы регулировать временем задержки необходимо опытным путем подбирать емкость кондера и сопротивления цепи.

По опытам, резистор на 82кОм в паре с кондером на мкФ показывает время задержки 55 секунд. ГОСТ Р Рассмотрим схему подключения 12 вольт с задержкой включения для автомобиля подробней. За время задержки выключения отвечает C1 и R1.

Чтобы полевик V1 закрылся напряжение на затворе должно отсутствовать. R1 подтянутый к земле позаботится от этом. R1 также выполняет ф-цию регулятора напряжение на затворе V1. Для более точного расчета необходимо учитывать также сопротивления затвор-исток и ток отпускания реле. Поэтому найти номиналы элементов проще методом подбора, нежели расчетами по формулам.

По опытами, на 10 секунд задержки хватает кондера на 5мкФ и резистора 1МОм. Ne — ИС, устройство для генерации импульсов через определенные интервалы, по простому — таймер, в тех. Выше представлена схема задержки включения реле 12в без транзисторов с использованием универсального таймера ne За время задержки отвечает конденсатор C1 и резистор R1.

Воспользуйтесь формулой приведенной в картинке выше, чтобы рассчитать время задержки. Заметьте, что здесь используется переменная-константа 1.

Работает устройство приблизительно так: после подачи питания запускается таймер, затем по истечению времени вывод 3 микросхема OUT генерирует импульс, который замыкает реле. Диод VD2 установлен для надежности срабатывания реле.

VD1 защищает таймер от случайных импульсов со стороны питания ИС. Мы уже рассматривали пример с задержкой выключения с помощью времязадающей РЦ цепочкой и транзистором. Теперь сделаем то же самое только с использованием таймера ne для ДХО. Нам понадобится однобиратор ne, 3 кондера 25в на 10,22,0,1 мкФ, один диод любой. На картинках ниже показана модернизация реле Выполняем все по аналогии.

С1 и R1 задают задержку. Не забывайте, что действующее ПУЭ регламентирует требования заземления всех устройств работающих от сети В. А устройства работающих от В переменного тока необходимо заземлять в местах и помещениях с повышенной пожароопасностью.

МЭК требует заземление всех устройств работающих от напряжение 50В и выше, а заземление устройств от 25В в особо опасных зонах. По принципу действия предыдущая схема отличается лишь добавлением умножителя напряжения собранного на диодах VD1, VD2 и конденсаторах C3, C4.

Периодическая смена направления и величины тока не характерна для постоянного напряжение. Наши кондеры соединены последовательно, поэтому сумма их напряжений удваивается, и на выходе становится 24В. Посмотрите приложенный выше видеоролик, где автор подробно объяснит, как подключить и запрограммировать ардуино для реле времени. Добавим, что временем задержки регулирует подстроечный резистор. При разряде происходит обратно пропорциональная зависимость.

Это происходит потом, что с увеличением или уменьшением внутреннего заряда потенциалы постепенно выравниваются.

Напряжение зарядки 10В, сопротивление цепи 10Ом, ток 1А. Это происходит потому, что потенциал начинает выравниваться по мере зарядки конденсатора. И так будет происходить, пока не установится равновесие в цепи. Синусоидальное напряжение имеет несколько фаз. На пике восхождения, когда заканчивается полупериод, величина тока достигает максимальной отметки. Этот пик показывает амплитудный ток, максимальное мгновенное значение переменного тока, которое в 1,4 раза выше, чем действующее значение.

То есть рассматриваемый нами переменный ток В в какой-то момент времени достигает пика В. Поэтому во всякой цепи переменного тока подбирается конденсатор исходя из амплитудного значения, а не действующего, которое в 1. Если входной ток 12В, то кондер нужно ставить минимум на 20В! При подборе транзистора биполярного следует обращать внимания на параметр h

Реле времени: принцип работы, схема подключения и рекомендации по настройке

С задержкой включения. Напряжение В; 50 Гц Диапазон выдержки времени сек. Назначение Для включения нагрузки через установленный промежуток времени. Область применения В вентиляционных системах, санузлах и т. Область применения охватывает все производственные циклы в промышленности и быту, где требуется автоматизировать процессы управления оборудованием, связанным с временными задержками. Принцип работы Отсчет выдержки времени начинается с момента подачи напряжения питания или поступления на вход сигнала управления. После отсчета, установленной выдержки времени контакты реле переключаются в противоположное состояние и сохраняют свое положение до снятия питания или управляющего сигнала.

/ DILETM-A / Реле времени, задержка на включение, 1 перекидной .. Реле времени SE схема звезда-треугольник с функцией задержки на.

Что такое реле времени и как оно работает?

By Tonwelle , June 4, in Схемотехника для начинающих. Скорее всего реле должно включаться при помощи транзисторного ключа, а вот как организовать постепенный рост напряжения, которое в опреедленный момент переключит транзистор — не знаю. Мы принимаем формат Sprint-Layout 6! Экспорт в Gerber из Sprint-Layout 6. От плюса к базе подстроечный резистор можно постоянный от к до 1МОм , между базой и землёй — электролит от Подбором конденсатора и резистора добиваемся нужной задрежки включения. Только для того, что бы при последующем включении время задержки было таким же, придётся немного подождать пока разрядится конденсатор Конденсаторы Panasonic. Часть 4. Полимеры — номенклатура.

Таймер выключения с задержкой

Некоторые из моих друзей сделали своими руками подсветку для велосипедов. Каждая из подсветок получилась с различной конфигурацией корпуса, лампами, батареями, рабочим напряжением и силой тока. Мне нужно было построить такую схему реле времени на 12 вольт, которая вместила бы все светодиоды без дополнительных усилий. Я нашел ответ в схеме с использованием чипа Это идеальный и дешевый выбор самодельного электронного реле времени.

By Илья Усачёв , January 10, in Дайте схему! Здравствуйте, помогите пожалуйста.

Радиопилюля

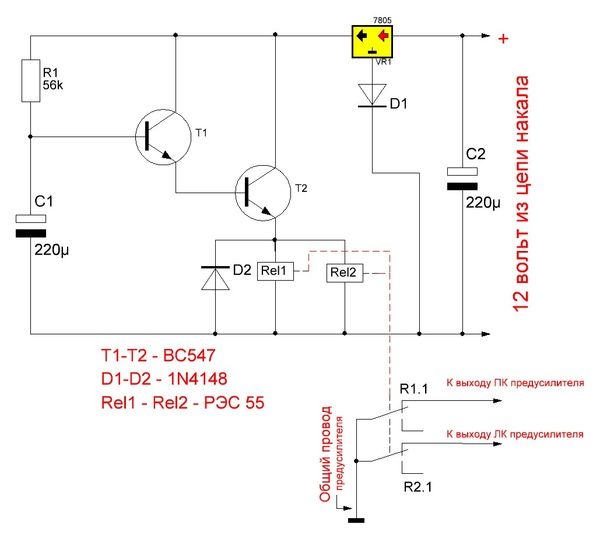

Про то, что высокое напряжение надо подавать уже после того, как прогреются катоды, мы сейчас рассуждать не будем, а примем как данное. Что, собственно, побудило взяться за В схеме законченного устройства было приведено вот такое решение задержки подачи анодного напряжения:. Как это работает? По мере заряда времязадающего конденсатора плавно возрастает напряжение на базе эмиттерного повторителя на составном транзисторе.

Простое реле времени с задержкой включения

Канал ЭлектроХобби на YouTube. Порой возникает необходимость в отсроченном включении или выключении тех или иных электроприборов. Существуют специальные электронные схемы задержки времени срабатывания, которые называются реле времени. Их задача сводится к тому, что после своего ключения подачи питающего напряжения на саму схему они ждут определенное время, по истечению которого происходит их срабатывание и замыкание управляющих контактов обычного реле, что стоит внутри их схемы. Эти контакты являются ключами, что уже могут управлять включением или выключением различных сторонних электрических устройств, нуждающиеся в подобной задержки времени. Время задержки можно выставить изначально специальным переменным резистором, который находится на самом корпусе реле времени.

Но схема самого реле времени — это электронный таймер. сделать реле многотактным, а именно включить RC-цепочку в состав RC-генератора, Так продолжительность задержки в реле времени можно сильно увеличить.

Принципиальные схемы реле задержки времени, автоматических включателей и выключателей нагрузки В с заданым интервалом времени. Схемы просты в сборке и построены на основе микросхемы LM Иногда бывает необходимо выключить приемник или лампу подсветки через определенный интервал времени.

Порой возникает необходимость в отсроченном включении или выключении тех или иных электроприборов. Существуют специальные электронные схемы задержки времени срабатывания, которые называются реле времени. Их задача сводится к тому, что после своего ключения подачи питающего напряжения на саму схему они ждут определенное время, по истечению которого происходит их срабатывание и замыкание управляющих контактов обычного реле, что стоит внутри их схемы. Эти контакты являются ключами, что уже могут управлять включением или выключением различных сторонних электрических устройств, нуждающиеся в подобной задержки времени.

Здравствуйте уважаемые читатели сайта sesaga.

В этой статье мы рассмотрим различные варианты схем реле задержки времени с напряжением питания Вольт. Принцип работы такого устройства в том, что при появлении стартового события: нажатие кнопки или включение в питающую сеть, устройство подключает нагрузку к сети. По прошествии заданного времени происходит выключение нагрузки и больше она не включается, вплоть до наступления следующего стартового события. Существует множество различных схемотехнических решений для таких реле времени выключения на Вольт. Разберем в начале какие варианты возможны. Первый вариант — наименее чувствителен к типу подключаемой нагрузки и устойчив к токовым всплескам; симистор — менее надежен и чувствителен к индуктивной нагрузке; а тиристор не может коммутировать синусоидальное напряжение В, поэтому как правило управляет только полуволной. С помощью тиристора можно управлять нагрузкой, нечувствительной к форме питающего напряжения.

Схема Задержки Включения Реле. Потребовалось сделать так, чтобы реле включилось с задержкой после того, как включаю зажигание. Схема проверена и работает.

Просто и подробно о Реле времени 220V с задержкой выключения

12 схем для применения реле в быту. 2 нюанса — с задержкой включения или выключения. 4 вопроса проверки знаний. 3 лучших реле для заказа на алиэкспресс.

Схема подключения реле времени

Что такое реле времени (далее Р.В.) с задержкой

Обычное реле предназначается для включения устройств после поступления сигнала. Реле времени срабатывает не сразу, а после прохождения промежутка времени заданного при его изготовлении  или настройки. Если выполнено с задержкой, то перед включением или отключением отсчитывается еще один период. Он тоже либо предусматривается при изготовлении прибора либо настраивается (программируется).

ТЕСТ:

4 вопроса для проверки теории

1. Есть возможность использовать реле с задержкой как обычное реле?

а) Нельзя, это абсолютно разные устройства.

б) Да, для этого настраиваем задержку на ноль. (верный)

2. Отличаются ли реле с задержкой включения и выключения?

а) Да, первые отрабатывают задержку перед запуском основного таймера, вторые только выдерживают время после команды на выключение. (верный)

б) Нет.

3. Возможна замена реле с задержкой выключения на реле с задержкой включения?

а) Нет это разные устройства. (верный)

б) Да.

4. Реле с задержкой включения можно ли заменить на два обычных реле времени?

а) Да если их правильно подключить. (верный).

б) Нет.

Важно знать — реле с задержкой включения и выключения 2 разных устройства

Обычное реле времени включает смонтированное после них устройство на установленный при настройке промежуток времени. Устройства с задержкой работают не так.

С задержкой выключения — 1 реле, работающее навыворот

1. На реле подается сигнал о выключении устройства.
2. Начинается отсчет времени задержки, после того как период истек устройство выключается.

Если такое реле смонтировано перед обычной лампой то она будет гаснуть не сразу после того как сработал выключатель а после прохождения времени задержки.

С задержкой включения — 2 устройства в одном

1. На реле подается сигнал, он включает его механизм или электронную схему.
2. Сразу отсчитывается время задержки.
3. После того как время отсчитано реле включает подключенное устройство на заданное время.

Фактически это два реле времени включенные последовательно.

12 Вариантов использования реле дома

Схема подключения РВ на 2 выключателя с задержкой выключения 220в

Реле с задержкой выключения возможно применить для того, чтобы не забывать выключать свет в кладовой или на лестничной площадки. Для этого подключаем светильник через него.

Схема подключения освещения через реле задержки выключения

Чтобы схема работала корректно вместо обычных выключателей нужно использовать переключатели без фиксации в замкнутом положении. Подойдут и обычные кнопки.

Схема работает следующим образом.

1. Входя в помещение, вы замыкаете выключатель, включая освещение.
2. Выключатель не фиксируется в замкнутом положении то, отпустив клавишу выключателя, вы сразу прерываете подачу электроэнергии.
3. Выключения освещения не происходит, лампы подключены через реле с задержкой выключения.
4. Освещение отключится только после того как пройдет заданное время.
5. Для защиты перед реле установлен автоматический выключатель, он обесточит устройство, если ток повысится выше заданного при коротком замыкании (согласно ПУЭ пункт 7 3.1.14-19).

Эта схема удобна для длинных коридоров. Освещение можно будет включить с двух сторон помещения. Если такая возможность не нужна, то выключатель можно оставить один.

2 вариант — схема задержка включения лампы накаливания 220в на реле самостоятельно собранном

Эта схема подходит для тех, кто любит мастерить и знаком с радиоэлектроникой. В ней вместо готового устройства, рассчитанное на питание от сети 220 вольт, мы используем реле на 12 как более безопасное. Изготавливаем реле из стандартного электромагнитного с одной контактной группой. Схема переделки и внешний вид прибора показаны на рисунке ниже.

Переделка стандартного реле в реле временит с выдержкой 2 минуты

Приведенная схема не рассчитана на работу с мощной нагрузкой из-за ограниченных возможностей контактной группы. Если такая потребность возникает, то нужно ввести промежуточное реле. Нет различия в марках, применимы отечественные РПЛ, РПУ-2М, РП, РЭП или импортные (сегодня их больше на рынке и цена на них ниже, три самых лучших реле с алиэкспресс мы представим ниже).

Габаритные размеры и принципиальная схема

Посмотрите на картинке: стандартное промежуточное реле. Чтобы вписать его в нашу схему подключаем контакты «N» и «А» не к точкам «L» и «N» а в точки «30» и «87» на предыдущей схеме.

РВ с задержкой включения 220в еще 2 схемы для управления освещением

2 вариант устройства для управления освещением собран на многофункциональных цифровых реле.

Управление освещением на цифровых реле

У цифровых реле гораздо больше возможностей. Задержку получиться выставить не на 10 15 минут, а на длительность больше суток. Есть возможность установить время когда будет включаться свет. 1 вариант подойдет для управления уличным освещением на приусадебном участке. Настраиваем реле для включения в 17 часов и отработки задержки, 13 часов. Уличные фонари будут гореть все ночью, а с рассветом погаснут.

Аппарат подключается и для работы с двумя управляемыми сетями, как на второй схеме. Два канала настраиваются абсолютно независимо.

РВ 220в на элементе от Schneider или другом, экономия электроэнергии до 10 % для кондиционера,

Часто кондиционер включают при открытом окне, так они работают вхолостую и тратят электроэнергию. Выход из ситуации — установка датчика на створке рамы и связь его с линией питания. Но, такой подход тоже не очень верный.

Если вы будете открывать окно на небольшой промежуток времени (впустить кота) то кондиционер будет выключаться, а потом включаться снова. Потребление тока в режиме «пуск-стоп» возрастает, такая работа также не увеличивает долговечность устройства.

Избегаем проблем установив в цепи «датчик-выключатель кондиционера» реле с задержкой выключения. Схема приведена ниже.

Схема включения реле с задержкой выключения для датчика на окне и кондиционера

Схема даже не предусматривает специального реле с задержкой, его функции выполняет обычное промежуточное. Работает она следующим образом.

1. При открытии окна замыкаются контакты, подается напряжение на реле.
2. Ток, необходимый для срабатывания, сразу не поступает на соответствующие выводы, а тратиться для зарядки конденсаторов. Для развязки в схему включены диоды.
3. После того как конденсаторы зарядятся величина тока поднимается до значения нужного для срабатывания реле. Реле отключает кондиционер.
4. Если окно уже закрыто, то после разрядки конденсаторов (за счет минимального прохода тока в обратном направлении через диод), реле снова подает напряжение на кондиционер.

Р. задержки включения 220в 2 вариант ремонта для холодильника.

Если трудно отыскать штатный датчик температуры затруднительно, вариант — установить любой подходящий. А для того чтобы компрессор не включался-выключался монтируем такую же схему как и для кондиционера.

Модернизация управления 4 стеклоподъемниками

Штатно в машине стеклоподъемники не работают при отключенном зажигании. Возможен случай — остановившись на несколько секунд, мы не можем открыть окно, чтобы рассчитаться с оператором заправки. Для исключения ситуации модернизируем  схему управления электрооборудованием, установив реле задержки выключения.

Установка реле с задержкой вместо штатного реле управления стеклоподъемниками

Вариант самодельного реле времени с задержкой на 24 вольта

Предыдущая схема предусматривала питание от блока на 12 вольт. Предлагаем еще вариант, с питанием от сети 24 в. Он подойдет для грузовых автомобилей, в их сети такое напряжение.

Реле с задержкой выключения на 24 вольта

Устройство собирается на отечественных элементах, монтаж навесом. С помощью переменного резистора (он в самом низу схемы) регулируется время задержки выключения.

3-я схема управление стеклоподъемниками на импортных деталях

Если возникают проблемы с приобретением отечественных радиоэлементов, собираем реле с задержкой на импортных. Детали выпаяны из плат вышедшего из строя компьютера. Ниже схема.

Схема управления стеклоподъемниками на деталях от материнской платы компьютера

Работает устройство аналогично. Изменяя емкость конденсатора С1 или резистора R2 регулируем  время задержки.

Реле времени своими руками

Р. задержки выключения 220в вентилятора за 1 час своими руками

Еще один вариант использования реле с задержкой — управление вентилятором или вытяжкой в душе или уборной. Вот схема для сборки самостоятельно.

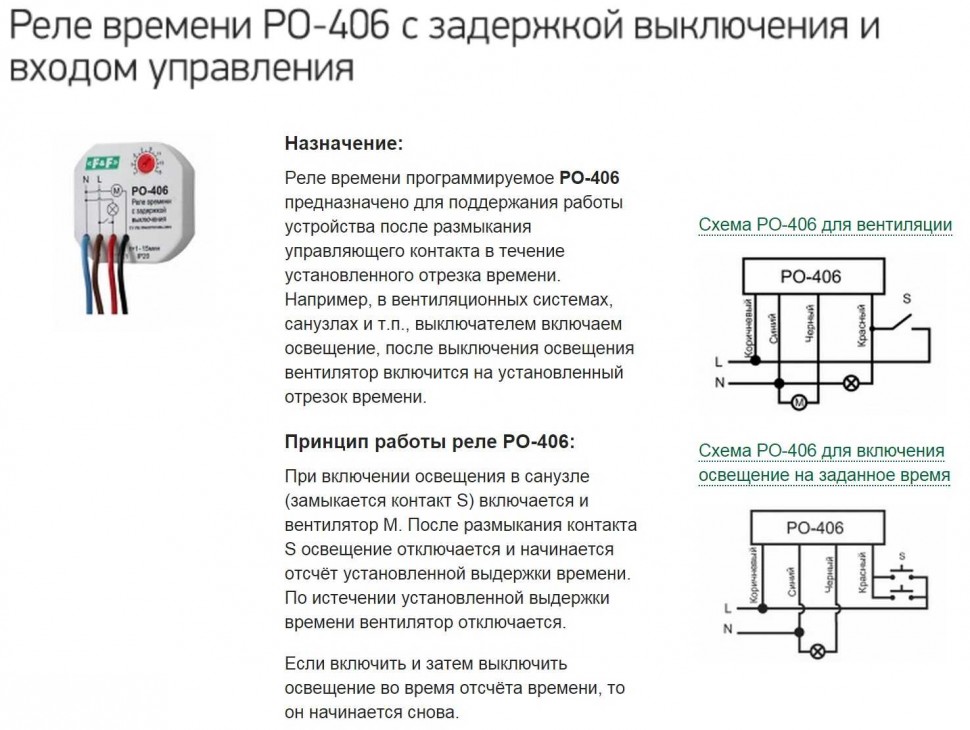

Схема управления вентилятором в душе или уборной

Работает она в двух режимах выбираемых с помощью переключателя на реле. Сигнал для срабатывания реле — подача напряжения на освещение комнаты.

Для душа:

1. В помещении включается освещение.
2. Вы пользуетесь ванной.
3. Выйдя, вы выключили свет.
4. Начинается отработка времени задержки (пока накопится пар).
5. После задержки включается вентилятор на время необходимое для удаления пара.

Для уборной:

1. После того как зажегся свет начинается отсчет времени.
2. Через полминуты или больше (зависит от настроек) включится вытяжка.
3. Вентилятор работает в протяжении программно заданного времени.

Р. врем. с задержкой выключения варианты 2 и 3, 220в для вытяжки

Предложенную схему есть возможность собрать и на импортных реле, два варианта представлены ниже.

Подключение вытяжки на импортных реле

Алгоритм работы данных схем следующий.

1. Одновременно с включением освещения включается вытяжка.
2. После того как освещение выключено начинается отсчет времени.
3. Когда задержка прошла, вентилятор обесточивается.

Приборы настраиваются на время работы после выключения света то 15 минут. Для изменения задержки достаточно провернуть крестообразной отверткой или любым аналогичным инструментом ручку на их панели.

Схема для вытяжки РВ с задержкой выключения 220в на отечественном компоненте или 2 вариант на устройстве от abb

Вместо специальных реле для вентилятора, используем многофункциональные. На рисунке ниже представлены отечественные модели, но легко найти и выбрать и импортные.

Российские многофункциональные реле

Вариант — выбрать продукцию компании ABB.

Реле времени с задержкой от ABB

Подключаются устройства в цепь питания вентилятора, а затем ручками настраивают время работы и задержки.

Отечественные реле двухканальные, второй канал, возможно использовать для управление освещением. Для этого надо настроить их так лампочка гасла через время достаточное для использования помещения. Достигается экономия электроэнергии, если в доме есть забывчивые люди.

Самодельное Р. для задержки включения автомобильной сигнализации

Еще один вариант использования задержки — включить ее в цепь автомобильный сигнализации. Варианты этой охранной системы блокируют двери сразу после того как вы их закрыли, это не очень удобно, захлопнув машину с ключами и брелоком управления сигнализации остаешься на улице. Если смонтировать реле с задержкой в одну-две минуты у водителя будет время исправить ошибку. Вот вариант схемы.

Схема для задержки включения сигнализации

Устройство собрано на отечественных радиоэлементах навесом включается в цепь питания системы охраны. Изменяя емкость конденсатора можно регулировать время задержки.

РВ с задержкой выключения 220в с 3 лучших устройства с алиэкспресс

Покупка реле на портале алиэкспресс экономит деньги. Мы приводим три лучших устройства на этом сервисе.

Первый, второй и третий номер в нашем рейтинге реле

Ответы на часто задаваемые вопросы

В конце статьи ответим на несколько наиболее часто задаваемых вопросов.

Вопрос. Какой вариант предпочтительнее реле на 12 В и промежуточное на 220 или сразу рассчитанное на высокое напряжение?

Ответ. Первый вариант более безопасен при настройке, второй проще в монтаже.

Вопрос. Какое реле предпочтительнее механическое или электронное?

Ответ. Механические дешевле, электронные по надежности и функциональности их превосходят.

Вопрос. Импортные устройства более надежны?

Ответ. Российские стандарты жестче зарубежных, поэтому предпочтительнее выбирать отечественные устройства.

3 частые ошибки при выборе Р.В.

1. Выбирают реле, у которого максимальный или минимальный настраиваемый период отработки приближен к требуемому рабочему. Необходимо чтобы время, которое чаще всего будет отрабатывать устройство, находилось в средней трети.
2. Реле не рассчитано на подключенную нагрузку. Перед выбором определите максимальный ток управляемых реле устройств и изучите его характеристики.
3. Устройство предназначенное для помещений монтируют под открытым небом. Реле для установки на улице должно иметь класс защиты не ниже IP 68.

Надеемся, эта статья была не только познавательной, но и практически полезной. Отлично если она помогла сделать жилище более удобным и уютным.

Реле времени

: принцип работы, области применения

Содержание

Что такое реле времени?

Реле задержки времени — тип реле со встроенной функцией задержки времени. Это означает, что реле не будет немедленно активироваться при подаче питания, а будет ждать установленное время, прежде чем сделать это. Это может быть полезно для приложений, требующих задержки перед активацией реле, таких как промышленная автоматизация или системы безопасности.

Существует множество различных типов реле задержки времени, каждое из которых имеет уникальные функции и возможности. Некоторые реле имеют регулируемые временные задержки, в то время как другие имеют предустановленные временные задержки, которые нельзя изменить. Кроме того, некоторые реле имеют несколько временных диапазонов, которые можно выбрать, в то время как другие ограничены одним диапазоном.

Где используются реле времени?

Реле времени

обычно используются в различных промышленных и коммерческих приложениях. Некоторые распространенные приложения включают машины, здания, водные сегменты, HVAC и другие приложения.

Управление машиной

Они часто используются в приложениях управления машинами для обеспечения циклического переключения механизмов. Это может помочь предотвратить прилипание или повреждение оборудования.

Управление освещением

Реле времени

можно использовать для задержки включения нескольких рядов ламп в производственных помещениях или теплицах. Это может помочь сэкономить энергию, предотвращая включение света, когда он не нужен.

Сегменты воды

Управление насосами и ирригационные системы являются обычными приложениями для реле времени в водном сегменте.

Система управления ОВКВ

Может использоваться в системах HVAC для управления вентиляторами и системами централизованного водоснабжения. Это может помочь сэкономить энергию и сохранить комфорт в зданиях.

Включение тревоги

Реле времени можно использовать для срабатывания сигнализации по истечении заданного времени. Это может быть полезно для приложений безопасности или для целей мониторинга.

Это всего лишь несколько примеров использования реле времени. Есть много других потенциальных применений для этих универсальных устройств.

Типы реле времени

Таймеры задержки включения

Таймер с задержкой включения — это реле задержки времени, используемое для управления активацией цепи путем задержки начала протекания тока. Таймеры с задержкой включения обычно используются в приложениях, где важно гарантировать, что цепь не активируется до тех пор, пока не истечет определенное время. Это может помочь предотвратить случайную активацию цепи или дать время системе стабилизироваться, прежде чем она будет активирована.

Таймеры задержки выключения

Таймеры задержки отключения

представляют собой тип реле задержки времени, которое размыкает или замыкает цепь при отключении питания. Контакты не вернутся в нормальное положение до тех пор, пока не истечет заданное время задержки, после чего нагрузка обесточивается. Таймеры с задержкой на выключение часто называют таймерами с задержкой на паузу.

Если вы снова замкнете управляющий переключатель во время отсчета времени, это сбросит временную задержку; однако большинство таймеров задержки выключения автоматически сбрасываются при отключении питания, но некоторые модели допускают ручной сброс.

Одноразовые таймеры

Однократные таймеры представляют собой реле задержки времени, используемые для активации цепи по истечении заданного времени. Их также называют таймерами одиночного выстрела, интервальными таймерами одиночного выстрела и таймерами одиночного импульса. Однократные таймеры активируются питанием. При подаче питания контакты переходят в другое положение.

Они остаются в этом новом положении в течение ранее установленного времени, а затем возвращаются на исходное место. Таймер запускается заново, когда предыдущий цикл завершается, и переключатель, управляющий им, выключается. Однократные таймеры часто используются в промышленных условиях, например, в качестве кнопок пуска/остановки рабочего оборудования.

Интервальные таймеры

Интервальные таймеры представляют собой реле задержки времени, используемые для управления продолжительностью времени, в течение которого электрическая нагрузка находится под напряжением. Их также называют таймерами формирования импульса, таймерами байпаса, таймерами интервальной задержки и таймерами задержки при подаче питания с мгновенным переключением.

Таймеры такого типа работают, задерживая подачу питания на электрическую нагрузку до тех пор, пока не истечет определенное время. По истечении таймера питание подается и остается включенным, пока не истечет время таймера. В этот момент питание отключается от нагрузки и остается выключенным до тех пор, пока питание не будет подано снова.

Таймеры перезапуска

Таймеры повторного цикла представляют собой тип реле задержки времени, используемого для управления включением и выключением нагрузки. Их также называют рабочими циклами или таймерами циклов. Эти таймеры экономят энергию, выключая и включая нагрузку через равные промежутки времени. Их также можно использовать для создания эффекта мерцания. Таймеры рециркуляции бывают однофункциональными или многофункциональными устройствами.

CHINT Реле задержки времени

Реле времени задержки NJS1 представляет собой электронное устройство, используемое для управления цепями. Он специально разработан для источников питания переменного тока 50 Гц/60 Гц и может работать с напряжением до 380 В. Реле имеет потребляемую мощность менее 3 ВА и электрический ресурс 1×10(5). Он также имеет механический срок службы 1×10(6) и может работать при температурах от -5 до +40 градусов Цельсия.

Реле задержки времени NJS1 можно использовать несколькими способами. Например, он может управлять двигателями, освещением или другими электрическими устройствами. Это также может быть функцией безопасности в приложениях, где необходима задержка перед активацией цепи.

Реле времени задержки

JSZ3 является своего рода усовершенствованным электрическим реле. Он принимает микрокомпьютерное управление, имеет функцию временной задержки и может широко использоваться в автоматическом управлении полным оборудованием, системе автоматического управления и автоматическом управлении машиной.

Реле времени задержки JSZ3 — отличный вариант для тех, кто ищет точный таймер. С точностью задержки менее 10% он идеально подходит для широкого спектра приложений. Диапазон температур окружающей среды от -5°C до +40°C также делает его пригодным для различных условий.

Кроме того, он может быть установлен в оборудовании, панели или на DIN-рейке, что позволяет адаптировать его к различным ситуациям.

Заключение

Реле задержки времени управляют активацией цепей по истечении заданного времени. Существуют различные реле задержки времени, каждое из которых предназначено для определенных целей. Некоторые распространенные приложения для реле задержки времени включают управление пуском и остановом машин, управление включением и выключением нагрузки и задержку включения цепи.

CHINT — компания, специализирующаяся на производстве реле задержки времени. Наши продукты предназначены для использования в различных условиях и приложениях. Некоторые из наших самых популярных продуктов включают реле времени с задержкой времени NJS1 и реле времени с задержкой JSZ3. Оба этих продукта легко адаптируются и обеспечивают высокую точность. Если вы ищете реле задержки времени, CHINT — отличный вариант для рассмотрения.

Рекомендуем к прочтению

Низковольтный электрический

Разница между контактором и реле

Содержание Для чего используется контактор? Итак, что такое контактор? Контактор служит в качестве переключающего устройства с электрическим приводом и используется для

Подробнее »

Автоматика

Все, что вам нужно знать о силовых реле

Содержание Что такое силовое реле? Это переключатель, который поставляется с электромагнитом для замыкания или размыкания цепи. В основном это

Подробнее »

Реле задержки времени | Таймер задержки включения | Таймер задержки выключения

Хотите создать сайт? Найдите бесплатные темы и плагины WordPress.

Реле задержки времени

Некоторые или все промышленные системы управления требуют операций синхронизации. Устройства синхронизации используются для включения или выключения пилотных устройств в заданное время. Реле задержки времени и полупроводниковые таймеры аналогичны и используются для обеспечения желаемых функций задержки и синхронизации.

Таймеры имеют циферблаты, дисплеи или какой-либо тип интерфейса оператора, используемые для установки времени и нормально разомкнутого или нормально замкнутого состояния контактов на устройстве. Хотя существует много типов таймеров и различных функций, которые они могут выполнять, все они основаны на двух основных типах функций синхронизации: Таймер задержки включения и Таймер задержки выключения .

Принцип работы таймера с задержкой включения

Релейный таймер с задержкой включения обеспечивает изменение состояния контактов, которые контролируются включением таймера. Таймер реле задержки включения может быть установлен или запрограммирован на заранее определенное время, и это называется заданным временем. Предустановленное время может быть от миллисекунд до часов и даже дней, но обычно в системе промышленного управления оно устанавливается в секунды и минуты.

Как только на катушку таймера подается питание, таймер начинает отсчет от нуля до предварительно установленного времени, этот отсчет известен как накопленное время . При равенстве заданного времени и накопленного времени контакты таймера меняют свое состояние; нормально разомкнутые контакты, когда на катушку не подается питание, замыкаются, а нормально замкнутые контакты становятся разомкнутыми. Контакты таймера будут оставаться в измененном состоянии столько же времени, сколько катушка находится под напряжением. При отключении питания от катушки таймера накопленное время обнуляется, а контакты возвращаются в исходное состояние.

Временные диаграммы обычно используются для иллюстрации работы функции таймера, поэтому для понимания функции таймера потребуется небольшое время обучения.

• Вы также можете прочитать: Твердотельный таймер | Твердотельное реле Таймер

Символ контакта с задержкой

Таймеры с задержкой срабатывания легко идентифицировать на лестничных диаграммах. Катушки таймера задержки включения представлены так же, как и все нагрузки, проиллюстрированные лестничными диаграммами, за исключением метки с аббревиатурой 9.0009 TD , что означает временную задержку, а контакты нарисованы как однополюсный переключатель с двумя ножками, выходящими снизу, как показано на рисунке 1.

Контакт может быть либо нормально замкнутым, либо нормально разомкнутым. Нормально разомкнутый контакт обозначается нормально разомкнутым контактом с задержкой (NOTC) , а нормально замкнутый контакт обозначается нормально замкнутым контактом с задержкой срабатывания (NCTO) .

Вкл. Контакты с задержкой не имеют набора контактов мгновенного действия (это означает, что контакты изменят состояние немедленно при подаче питания на катушку таймера). Отсутствие этой операции означает, что таймер не может быть активирован устройствами мгновенного действия без использования управляющего реле, которое представляет собой пилотное устройство с контактами мгновенного действия. Когда устройство мгновенного управления активировано, реле управления может использоваться для герметизации цепи и поддержания питания катушки таймера задержки включения в течение необходимого периода времени.

Рис. 1. Контакт с задержкой включения NOTC

Временная диаграмма таймера задержки включения

или выход таймера. Диаграмма имеет два графика, один используется для представления входного сигнала на устройство синхронизации; охотничьи графические линии используются для обозначения выходов или контактов устройств синхронизации. Графические линии на временной диаграмме рисуются так, чтобы показать переход от ложного к истинному, от включенного к выключенному или от высокого к низкому. Линии нарисованы под прямым углом для представления дискретных значений временного цикла, потому что между значениями нет промежуточных значений, которые могут быть только выключены или включены.

Рис. 2: Нормально разомкнутый замкнутый с выдержкой времени (NOTC)

На рис. 2 показана временная диаграмма, используемая для представления нормально разомкнутого замкнутого с выдержкой времени контакта . Когда катушка таймера получает питание, начинается отсчет заданного времени. Как только накопленное время сравняется с заданным временем, контакт таймера изменится с нормально замкнутого на разомкнутый и останется разомкнутым до тех пор, пока катушка таймера не обесточится. В это время таймер сбрасывается обратно на ноль, и цикл может начаться снова.

Рис. 3: Нормально замкнутый разомкнутый с синхронизацией (NCTO)

На рис. 3 показана временная диаграмма нормально замкнутого открытого с синхронизацией контакта . На этой схеме нагрузка, подключенная к контакту таймера, включена и останется включенной после того, как на катушку таймера подается питание и заданное время становится равным накопленному времени. В этот момент контакт размыкается, вызывая отключение нагрузки и остающееся выключенным до тех пор, пока катушка таймера не будет обесточена. После отключения питания катушка таймера вернется к нулю и снова будет готова к циклу.

Таймер задержки выключения Принцип работы

Как и таймеры задержки включения, таймеры задержки выключения легко идентифицировать. Катушка таймера задержки выключения помечена так же, как и другие нагрузки, обозначенные на лестничных диаграммах, за исключением аббревиатуры TD для обозначения временной задержки. Контакты задержки выключения выглядят как однополюсный переключатель со стрелкой, указывающей вниз от переключателя. Нормально разомкнутый контакт с задержкой выключения называется нормально разомкнутым с временем размыканием, а нормально замкнутый называется нормально замкнутым с выдержкой времени. Причина обратной операции в том, что контакты задержки выключения мгновенный . При подаче питания на катушку таймера задержки отключения контакты немедленно меняют свое состояние. Катушка задержки отключения находится под напряжением в цепи управления, но счет не начинается.

Отсчет задержки отключения не начинается, пока питание катушки не будет отключено. Как только катушка будет обесточена, время начнет истекать, и когда накопленное время сравняется с заданным временем, контакты задержки выключения вернутся в свое нормальное состояние.

Временная диаграмма таймера задержки выключения

Временную диаграмму задержки выключения можно интерпретировать так же, как и временную диаграмму задержки включения. При интерпретации временной диаграммы задержки выключения важно помнить, что таймер задержки выключения содержит мгновенных контактов .

Рис. 4: Нормально замкнутый контакт с задержкой отключения по времени (NCTC)

На рис. 4 временная диаграмма используется для представления нормально замкнутого контакта таймера задержки выключения. Нагрузка, подключенная к нормально замкнутому контакту, будет включена до подачи питания на катушку таймера. Как только на катушку таймера подается питание, контакт немедленно размыкается, в результате чего нагрузка отключается и остается выключенной до тех пор, пока катушка не будет обесточена и не истечет заданное время.

Рис. 5: Нормально разомкнутый контакт с задержкой отключения по времени (NOTO)

На рис. 5 временная диаграмма используется для представления нормально разомкнутого контакта с задержкой отключения по времени . На графике катушка таймера находится под напряжением, а контакт, к которому подключена нагрузка, разомкнут. Когда на катушку таймера подается питание, контакт немедленно замыкается, включая нагрузку, подключенную к контакту.
