Схемы подключения реле времени

Реле времени — повсеместно применяющиеся устройства, как в бытовых целях, так и на крупных промышленных предприятиях. Приборы выпускаются механического типа, представляющие собой простейшие конструкции, и электронными, оснащенными сложными системами управления, программируемыми пользователем.

Содержание

  1. Область применения
  2. Виды и классификация
  3. Преимущества и недостатки устройства
  4. Принцип работы
  5. Технические характеристики
  6. Как читать маркировку
  7. Анализ производителей
  8. Схемы подключения реле времени
  9. Пошаговая инструкция по установке
  10. Аналоги реле времени
  11. Ошибки при установке

Область применения

Реле времени – это устройство, предназначенное для включения/выключения приборов, управления процессами с определенным промежутком времени.

Такое оборудование довольно часто используются в промышленности для управления производственными процессами без участия человека. Реле не менее часто применяется в быту. Оно может использоваться для систематического полива, включения в определенное время освещения и т. д.

Электронное микропроцессорное реле времени модели PCR-513 может программироваться самим пользователем

Виды и классификация

Такие приборы, как реле времени разделяются на:

  • блочные;
  • модульные;
  • встраиваемые.

Блочные отличаются спецификой процесса установки, требующим индивидуального запитывания от сети. Встраиваемые не нуждаются в организации отдельного питания, так как чаще всего используются как вспомогательные элементы в более сложных схемах. Модульные реле времени также не подключаются к отдельной питающей линии. Крепление модульных реле производиться на DIN – рейку.

Также реле времени могут быть:

  • электромагнитными;
  • пневматическими;
  • электронными;
  • моторными.

Для использования в быту в основном применяются электронные или электромагнитные реле. Это объясняется тем, что они максимально эффективны в работе, а также их стоимость невысока и доступна для любого потребителя.

Читайте также статью ⇒ Подключение реле максимального тока.

У электронных реле преимущественным качеством является то, что они с высокой точностью выполняют свои функции. Из отрицательных качеств можно отметить только то, что для них требуется точность в программировании, интервал времени, который может устанавливаться, значительно меньше чем у электромеханических. Также стоит отметить и достаточно высокую стоимость.

Основными достоинствами электромагнитных реле являются низкая цена, они не требуют постоянного обслуживания, регулярного программирования, изменения настроек. Недостатком таких устройств является ограниченный ресурс работы, а также не слишком хорошая работа с постоянным током.

Реле времени на современном рынке представлены в широком разнообразии типов и моделей

Принцип работы

Принцип работы реле времени заключается в следующем.

Так как это приборы, которые производят подсчет времени, в каждом из них имеется таймер, который выставляется на определенный период. Поэтому необходимо выставить таймер на требуемое время включения или выключения. Таймер вмонтирован в лицевую часть прибора. В зависимости от заданных характеристик этот прибор будет отключать сеть от питания и в определенное время включать ее. Такой цикл будет продолжаться до тех пор, пока реле не будет переведено в состояние покоя.

Реле времени независимо от его исполнения и характеристик может выставляться от одной секунды до 999 часов.

Читайте также статью ⇒ Подключение указательное реле.

Технические характеристики

Все приборы, которые используются в электросети, должны своими характеристиками соответствовать ее параметрам, то есть должны выполняться условия при которых их работа будет стабильной.

Независимо от типа и конкретной модели, реле времени характеризуются следующими параметрами:

  • напряжение, при котором этот прибор будет работать стабильно;
  • коммутирующий ток, определяющий ток управления прибора;
  • износостойкость, определяющаяся количеством включений или выключений и подходящий больше для электромагнитных реле;
  • тип защиты;
  • количество контактов;
  • мощность устройства, указывающая, на какую максимальную нагрузку этот прибор может коммутировать без подключения контактора.

Исходя из этих данных, можно подобрать прибор с нужными характеристиками для определенных параметров обслуживающейся электросети.

Как читать маркировку

При маркировке таких приборов производителя стараются максимально упростить читаемость. На корпусе изначально указывается фирма производитель и модель устройства. Также указывается напряжение, подходяще для нормальной работы прбора. В большинстве случаев это 220 В.

Также помечается, для работы при какой величине и типе тока (постоянном или переменном) подходит устройство. На приборе также должно быть указан максимальный ток нагрузки для конкретного прибора.

Практически у всех реле времени присутствует маркировка выводов и обозначение подключения ноля и фазы.

Анализ производителей

Реле времени изготавливаются множеством производителей, заводы которых расположены по всему миру. В таблице ниже приведены наиболее популярные в нашей стране модели с указанием производителей и типа крепления устройства.

МодельСтрана производительНазвание фирмыКрепление
РВЦ-10/DУкраинаУКР РЕЛЕDIN рейка
TR4N 4COПольшаRelpolDIN рейка
TM M1ИталияLOVATO ElectricDIN рейка
IO 1080/IOИталияPerryDIN рейка
LT4H-AC240VSМалайзияPanasonicНа панель

Схемы подключения реле времени

Для подключения реле времени не используются сложные схемы. При его установке важно знать, какую нагрузку оно будет коммутировать.

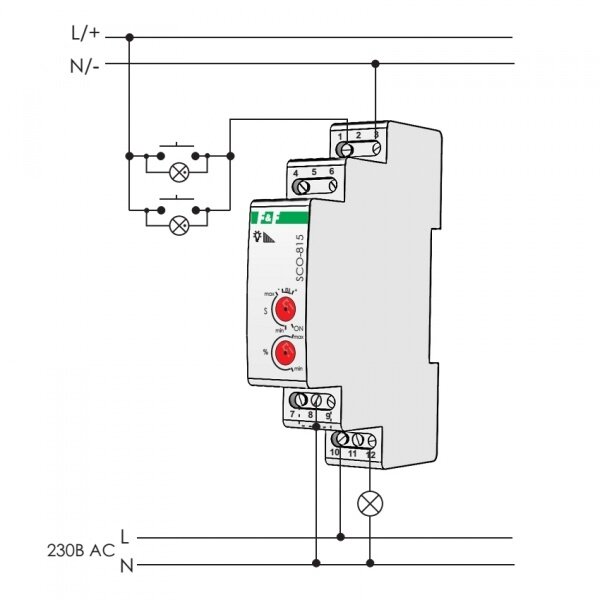

Такая схема позволяет выполнять различные операции путем включения/выключения реле в штатном режиме

Представленная выше схема подключения используется в большинстве случаев для домашнего использования. Такая схема обеспечивает стабильную работу прибора. Единственным недостатком является то, что реле времени может подключаться только на одну линию с небольшой нагрузкой. Например, уличное освещение или полив газона.

Схема подключения реле времени к сети с электроприборами со значительной нагрузкой

Схема с контактором используется в тех случаях, когда необходимо отключать более мощную нагрузку. Ее применение в быту также можно часто встретить. В ней роль выключающего устройства более мощной нагрузки исполняет контактор. Такая схема может контролировать, например, работу асинхронного двигателя. Она также применяется, если необходимо с помощью маломощного реле времени коммутировать более мощную нагрузку.

Схема подключения реле времени марки ERF-09 к трехфазной сети через контактор

Также реле времени можно подключать и в трехфазной сети. Схема, которая представлена выше наглядно это демонстрирует. Она применяется в местах с трехфазным напряжением. Основным выключающим устройством служит контактор работу, которого контролирует реле времени.

Читайте также статью ⇒ Реле напряжения.

Пошаговая инструкция по установке

Для того чтобы самостоятельно подключить реле времени необходимо определиться, в какой сети будет происходить монтаж. Она может быть однофазной или трехфазной. Также нужно заранее знать, что будет коммутировать этот прибор, то есть какую нагрузку требуется отключать или включать.

Исходя из этих данных, нужно приобрести устройство с нужными характеристиками, или же любой доступный, но в комплекте с ним также необходимо приобрести контактор.

Совет №1: Перед монтажом реле времени требуется обесточить всю электросеть для безопасного проведения работ. Это делается с помощью вводного автомата.

Реле времени устанавливается после счетчика электроэнергии. На следующем этапе с помощью паспортных данных прибора необходимо определить, где у него вход и выход.  Вход — это клеммы, к которым требуется выполнять присоединение провода. Выход — это клеммы, от которых будет выходить коммутирующее напряжение.

Непрерывное импульсное реле времени на 16 А часто используется в домашнем хозяйстве

Совет №2: Пред установкой также требуется проверить прибор на работоспособность. Это необходимо сделать до отключения электричества.

Для этого к прибору необходимо подключить шнур с вилкой по заданной схеме и выставить минимальное время срабатывания. С помощью тестера проверяется наличие напряжения на контактах выхода.

Перед подключением реле времени необходимо надежно установить. У большинства этих приборов крепление производиться на DIN-рейку. После установки проводится подключение. Натяжение болтов должно быть максимальным, так как при плохом контакте прибор будет нагреваться и может быстро выйти из строя, или что еще хуже может быть причиной пожара.

Аналоги реле времени

Подбор аналогичных устройств осуществляется по специальной таблице, имеющейся на сайте каждого производителя реле времени. Например, реле ВС10-38 соответствует прибор РСВ17-3. Или устройство РКВ 11-43-11 успешно заменит модель РП21М-003В1.

Ошибки при установке

Основной ошибкой является подключение реле времени к приборам со слишком большой нагрузкой, например, к электрокотлу. Для управления отопителем обязательно требуется подключение реле через магнитный пускатель, соединяющийся с котлом.

Также не менее часто монтаж реле времени осуществляют в помещениях с климатическими условиями, не подходящими для нормальной эксплуатации устройства. Температура должна находиться в диапазоне -20 — 50°С при влажности не выше 80%.

Оцените качество статьи:

Реле времени, таймер. Настройка и схема подключения.

Электронное реле времени, предназначено для отсчета интервалов времени, автоматического включения/отключения различного электротехнического оборудования (освещение, отопление и т.д.) через заданный промежуток времени в течение повторяющегося недельного цикла.

Например:
для включения и отключения освещения территории двора, парка или улицы;
для включения и отключения ночного освещения лестничных маршей многоквартирных домов;
для включения и отключения в ночное время рекламных вывесок и витрин;
для управления включением электрического отопления дома;
для автоматического полива растений;
для создания эффекта присутствия в доме

Питается от бытовой электросети, напряжением 220 Вольт (есть возможность заказать реле на напряжение 12, 24, 36, 110 Вольт).
Можно запрограммировать, на всю неделю или любой день недели, один или несколько раз включение и отключение, в течении суток.
Все данные отображаются на жидкокристаллическом дисплее.
При отключении электропитания сохраняет режим программирования, за счет встроенного аккумулятора.
Cрок службы реле времени от трех до пяти лет.

Технические характеристики

















ПараметрЗначение
Номинальное рабочее напряжение220V
Частота питающей сети50/60Hz
Сохраняет работоспособность, при питающем напряжении в пределах180V-250V
Потребляемая мощность релене более 2VA
Допустимый ток переключающего контакта, при активной нагрузке16А
Допустимый ток переключающего контакта, при реактивной нагрузке
Минимальный шаг программирования1 минута
Максимальный шаг программирования168 часов
Число программ включения/отключения16 циклов
Механическая износостойкость, циклов вкл/откл10000000
Электрическая износостойкость, циклов вкл/откл100000
Время сохранения данных программирования, при отключении питаниядо 150 часов
Точность хода часов в течении суток, при температуре +25°С≤1 секунда
Габаритные размеры (ВхШхГ)86,5х36х65,5 мм
Диапазон рабочих температур, °С-10°С~+40°С
Относительная влажность35~85%

Крепление на DIN-рейку (занимает два модуля типа S), размером как двухфазный автомат.
Эксплуатировать в закрытом помещении с искусственным регулированием вентиляции и отопления.

Лицевая панель реле времени

Назначение кнопок управления и индикации реле времени









Назначение кнопок и индикацииНадпись
Индикация включения контактаON
Кнопка программирования
Кнопка настройки дня неделиD+
Кнопка настройки часаH+
Кнопка настройки минутM+
Кнопка настройки и текущего времени
Кнопка сброса всех данныхRESET
Кнопка управления режимами (ON, AUTO, OFF)MANUAL

Жидкокристаллический дисплей

Данные жидкокристаллического дисплея

В верхней части дисплея:
дни недели
MO — понедельник; TU — вторник; WE — среда; TH — четверг; FR — пятница; SA — суббота; SU — воскресенье.
Настройка дня недели осуществляется кнопкой D+
В средней части дисплея:
текущее и программируемое время
Настройка времени осуществляется кнопками , H+ и M+
В нижней левой части дисплея:
номера циклов включения и отключения
ON — включено; OFF — отключено; цифры от 1 до 16 — номер цикла.
Настройка циклов осуществляется кнопкой
В нижней правой части дисплея:
режим управления
ON — включено постоянно; AUTO — автоматический режим; OFF — отключено постоянно.
Настройка режима управления осуществляется кнопкой MANUAL

Настройка реле времени

Рекомендуется начать с кнопки RESET (нажимайте аккуратно, тонкой отверткой, усилия не потребуется). После нажатия происходит гашение дисплея с последующим отображением всех элементов, сбрасываются все настройки и текущее время.

Настройка реле времени начинается с установки дня недели и текущего времени. Нажимаем (пальцами рук) и удерживаем кнопку (далее по тексту часы) и нажимаем кнопку D+ выбираем текущий день недели, продолжаем удерживать в нажатом положении кнопку часы, при помощи кнопок H+ и M+ устанавливаем текущее время.

После настройки текущего времени и дня недели, приступаем к программированию реле времени.

Программирование реле времени

Включение программирования осуществляется кнопкой(далее по тексту программирование).

1) Нажимаем кнопку программирование включается первый цикл включения, далее при помощи кнопок D+, H+ и M+ выбираем день недели и время включения.
2) Нажимаем кнопку программирование включается первый цикл отключения, далее при помощи кнопок D+, H+ и M+ выбираем день недели и время отключения.
При необходимости можно добавить еще несколько циклов включения и отключения, выполнив настройку второго, третьего и т.д. циклов.

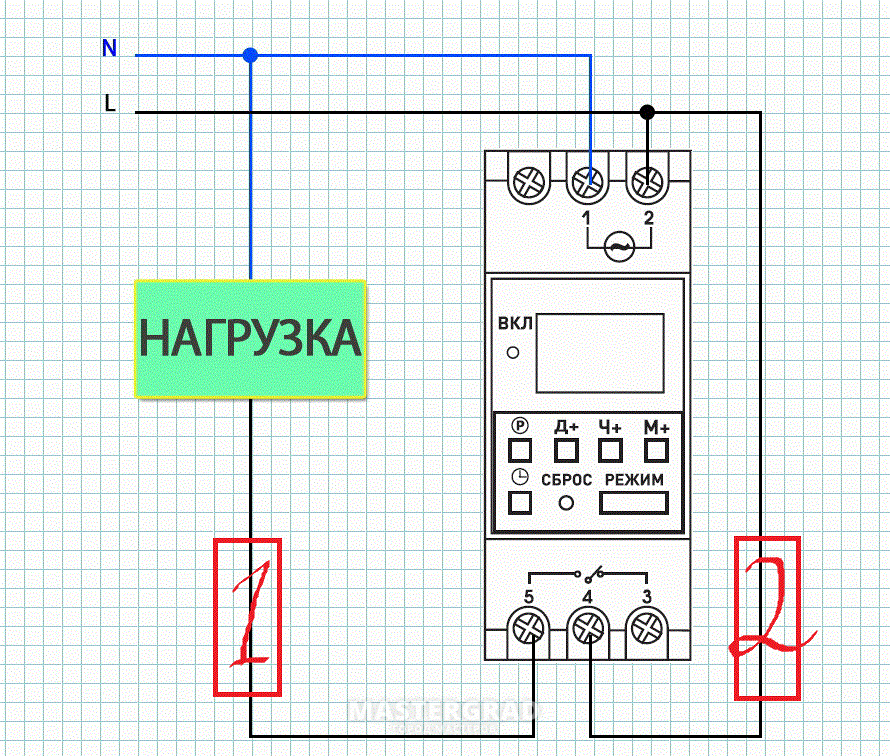

Схема подключения реле времени

Примерная схема подключения реле времени и нагрузки

Скачать инструкцию (паспорт) реле времени

Пошаговую инструкцию по настройке и программированию электронного недельного реле времени, можно бесплатно скачать или распечатать здесь
паспорт описания и назначения кнопок управления реле времени
алгоритм программирования и настройки

скачать инструкцию (паспорт) реле времени, на русском языке
скачать инструкцию (паспорт) реле времени, на английском языке

реле времени, таймер включения и выключения света по времени, что такое реле времени, реле по времени, таймер электронный инструкция, включение света по времени, таймер выключения света, реле времени это, реле времени подключение, реле времени купить, таймер электронный, ТЭ 15, схема реле времени, реле времени 220 Вольт, реле времени программируемое, таймер полива самотечный, таймер выключения, реле, электронный таймер программируемый, с энергонезависимой памятью, ток коммутации 16 ампер, полный диапазон времени от 1 минуты до 168 часов, 16 программ, THC 15A, скачать паспорт реле времени на русском языке, скачать инструкцию реле времени на русском языке, реле времени на одном реле, что такое реле времени, реле времени что это, таймер времени на включение и выключение 220в, управления освещением двора частного дома, электронное реле времени iek инструкция 220в программируемое

Реле с задержкой времени Основы: схема реле и применение

Введение

Реле времени относится к типу реле, выходная цепь которого должна выполнять очевидное изменение (или контактное действие) после добавления (или удаления) сигнала входного действия в определенное и точное время. Это электрический компонент, используемый в цепи с более низким напряжением или меньшим током для включения или выключения цепи с более высоким напряжением и большим током.



С развитием электронных технологий электронные реле времени стали основными продуктами реле времени. Электронные интеллектуальные реле времени с цифровым дисплеем, использующие технологию крупномасштабных интегральных схем, имеют множество режимов работы, которые могут не только обеспечить длительное время задержки, но также имеют высокую точность задержки времени, малый размер, удобную настройку и длительный срок службы, что делает систему управления проще и надежнее. Реле времени также имеет функцию автоматического контроля. Реле времени и другое оборудование вместе могут формировать программный космический маршрут для реализации автоматической работы оборудования.

Объяснение основ реле времени

Каталог

Введение

Ⅰ Основы реле времени

7 9

1,2 Принцип работы ретрансляционного реле

1,3 Структура реле Таймера

1. 4 Параметры реле Таймера

1,5 КОНТАКТЫ РЕЛЕКОГО РЕЛИКА четырех типа

.0007

Ⅲ Классификация реле времени

3.1 По принципу работы

3.2 По режимам задержки

9000

ⅴ Применение времени реле времени

ⅵ Выбор реле времени

ⅶ РЕЛИЧЕСКИЕ ТРЕЙТЫ ИСПОЛЬЗОВАНИЕ ВОЗМОЖНОСТИ

7.1. Общие идеи

7.2.0007

ⅷ Тематическое исследование: переключатель реле времени в схеме света

ⅸ Часто задаваемые вопросы о основаниях ретрансляции временной задержки


ⅰ Relay Time Relay. ?

Реле времени является очень важным компонентом электрической системы управления. Во многих системах управления используйте реле времени для управления задержкой. Реле времени — это электрический прибор с автоматическим управлением, использующий принцип электромагнитного или механического действия для задержки замыкания или размыкания контактов. Его характеристика заключается в том, что существует задержка от момента получения сигнала притягивающей катушкой до действия контакта. Реле времени обычно используется для управления процессом пуска двигателя с функцией времени.



Как было сказано выше, основная функция выдержки времени – исполнительное устройство в простом программном управлении. Когда он получает сигнал запуска, он начинает отсчет времени. По истечении отсчета времени его рабочий контакт размыкается или замыкается, чтобы способствовать последующей работе схемы. Вообще говоря, характеристики задержки реле времени можно регулировать в пределах диапазона конструкции, чтобы облегчить регулировку времени задержки. Кроме того, реле времени само по себе не может закрыть. После закрытия на определенный период времени он снова откроется. Это цикл закрытия и открытия с временной задержкой. Однако это можно сделать, настроив определенное количество реле времени и промежуточных реле.



1.2 Принцип работы реле времени

Реле времени широко используется в дистанционном управлении, телекоммуникациях, автоматическом управлении и другом электронном оборудовании и является одним из наиболее важных компонентов управления. Когда на катушку подается напряжение, якорь и поддон притягиваются сердечником и мгновенно опускаются, замыкая или размыкая активный контакт. Однако шток и рычаг не могут упасть вместе с якорем одновременно, так как верхний конец штока соединен с резиновой пленкой в ​​воздушной камере.



Когда шток поршня под действием освобожденной пружины начинает двигаться вниз, резиновая пленка вогнута вниз. Воздух в воздушной камере разрежается, в результате чего шток поршня демпфируется и медленно опускается. Через определенный промежуток времени шток поршня опускается в определенное положение, а затем действие контакта задержки проталкивается через рычаг, чтобы заставить подвижные контакты открываться и закрываться. Время от подачи питания на катушку до завершения действия контакта задержки является временем задержки реле. Продолжительность времени задержки можно изменить, регулируя размер входного отверстия воздушной камеры с помощью винта. После того, как всасывающая катушка обесточена, реле полагается на пружину для восстановления. И воздух быстро выбрасывается через воздуховыпускное отверстие.



1.3 Структура реле времени

1 Катушка

5 Нажимная пластина

9 Слабая пружина

13 Регулировочный винт

2 Железное ядро ​​

6 Шток поршня

10 Резиновая пленка

14 Воздухозаборник

3 Арматура

7 Рычаг

11 Стенка воздушной камеры

15 Микропереключатель

4 Реактивная пружина

8 Пружина

12 Поршень

16 Микропереключатель



1.4 Параметры реле времени

Технические параметры включают номинальное напряжение, рабочий ток контактов, тип и количество контактов, время задержки, точность, температуру окружающей среды, механический и электрический ресурс и т. д. например, реле времени, его технические параметры следующие:

1) Номинальная мощность управления: AC300VA, DC60W (сборка контактов с задержкой 30 Вт).

2) Номинальный уровень напряжения: 380 В переменного тока, 220 В; DC220В, 110В.

3) Номинальное напряжение катушки: AC110В, 220В и 380В.

4) Максимальный рабочий ток контакта: 0,79 А при 380 В перем. тока, 0,27 А (кратковременно) и 0,14 А (с задержкой) при 220 В пост. тока.

5) Ошибка повторения задержки: ≤9%.

6) Напряжение срабатывания в горячем состоянии: не более 85% номинального напряжения реле. Когда напряжение падает с номинального значения до 10% от номинального значения в холодном состоянии, его можно надежно разблокировать. И он может надежно отпустить после достижения 110% номинального напряжения.

7) Механический срок службы составляет не менее 1 миллиона раз, а электрический срок службы составляет 1 миллион раз (срок службы постоянного тока узла контактов задержки составляет 500 000 раз).



1.5 Четыре контакта реле времени

Рис. 2. Символы реле времени

открытым. Он закрывается при подаче питания на катушку реле, но только в течение заданного времени после того, как катушка постоянно находится под напряжением. Направление движения контакта (замыкание или размыкание) такое же, как и у стандартного нормально разомкнутого контакта. Поскольку задержка происходит в том направлении, в котором катушка находится под напряжением, этот тип контакта является нормально разомкнутым и с задержкой включения. NOTO (нормально разомкнутый, разомкнутый по времени): В отличие от контакта NOTC , синхронизированное действие происходит, когда катушка обесточена. Поскольку задержка возникает при обесточивании катушки, этот тип контакта является нормально разомкнутым и с задержкой отключения.



NCTO (нормально замкнутый, разомкнутый по времени): Когда катушка не включена, контакт NCTO нормально замкнут. При подаче питания на катушку реле контакт размыкается, но только в течение заданного времени после того, как катушка постоянно находится под напряжением. Направление движения контакта (замкнут или разомкнут) такое же, как и у стандартного нормально замкнутого контакта, но есть задержка в направлении открытия. NCTC (нормально замкнутый, замкнутый по времени): контакт NCTC аналогичен контакту NCTO , потому что когда катушка нормально замкнута, когда она обесточена, и размыкается при подаче питания на катушку.

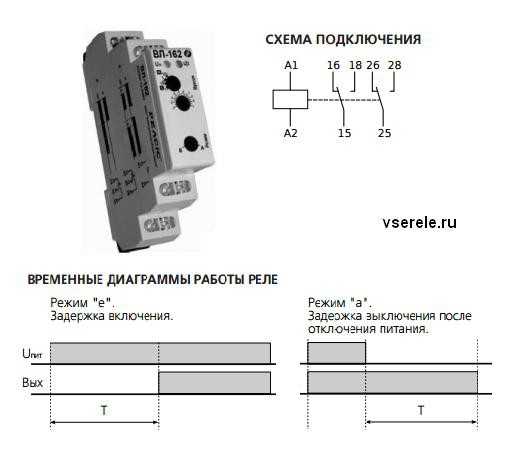

Ⅱ Понимание временной задержки в цепи реле

Установите время задержки реле. Вообще говоря, характеристики задержки реле времени можно регулировать в пределах диапазона конструкции, чтобы облегчить регулировку времени задержки в цепи.

Цепь реле задержки времени (отключение питания)

Если вы используете реле задержки включения, задержка начнется сразу после получения входного сигнала. После завершения задержки исполнительная часть выдаст сигнал на схему управления. Когда входной сигнал исчезнет, ​​реле немедленно вернется в состояние предварительного действия. Это противоположно реле задержки выключения. Когда входной сигнал получен, исполняющая часть немедленно получает выходной сигнал. После исчезновения входного сигнала реле требуется определенное время, чтобы вернуться в состояние, предшествующее действию.

Рис. 3. Структура реле времени

Ⅲ Классификация реле времени

3.1 В соответствии с принципом работы

В соответствии с различными принципами работы реле времени можно разделить на реле времени с воздушным демпфированием, электрические реле времени, электромагнитные реле времени, электронные реле времени и т. д.



(1) Реле времени с воздушным демпфированием

Тип получен с использованием принципа демпфирования при прохождении воздуха через маленькое отверстие. Его конструкция состоит из трех частей: электромагнитной системы, механизма замедления и контакта. Электромагнитный механизм представляет собой двухпортовый механизм прямого действия, контактная система представляет собой микропереключатель, а в механизме задержки используется демпфер подушки безопасности.



(2) Электронное реле времени

Используйте принцип, согласно которому напряжение конденсатора в RC-цепи не может прыгать, а может изменяться только постепенно по экспоненциальному закону, т. е. задержка получается за счет характеристик электрического демпфирования. .

Особенности: Широкий диапазон задержки, высокая точность (обычно около 5%), малый размер, ударопрочность и простота настройки.



(3) Электрическое реле времени

Используйте миниатюрный синхронный двигатель для привода редуктора, чтобы получить временную задержку.

Особенности: Широкий диапазон задержки, до 72 часов, а точность задержки может достигать 1%. При этом на величину задержки не влияют колебания напряжения и температура окружающей среды.

Его диапазон задержки и точность не имеют себе равных среди других реле времени. Его недостатками являются сложная конструкция, большой размер, короткий срок службы, высокая цена, а на точность влияет частота сети.



(4) Электромагнитное реле времени

Используйте принцип медленного затухания магнитного потока после отключения электромагнитной катушки для задержки высвобождения якоря магнитной системы для получения запаздывающего действия контактов. Он характеризуется большой контактной емкостью, поэтому мощность управления велика. Однако диапазон времени задержки невелик, а точность несколько хуже. Поэтому он в основном используется для управления цепями постоянного тока.



3.2 В соответствии с режимами задержки

На основании этого реле времени можно разделить на два типа: с задержкой включения и с задержкой отключения.

(1) Реле времени с задержкой срабатывания начинает задержку сразу после получения входного сигнала. После завершения задержки исполнительная часть выдает сигнал для управления схемой управления. При исчезновении входного сигнала реле немедленно возвращается в состояние до действия.

(2) Реле времени с задержкой выключения работает как раз наоборот. Когда входной сигнал получен, исполняющая часть немедленно получает выходной сигнал. После исчезновения входного сигнала реле требуется определенная задержка для восстановления состояния перед действием.



Ⅳ Как подключить реле времени?

Реле времени является очень важным компонентом электрической системы управления. Существуют типы задержки включения и типы задержки отключения питания. В зависимости от типа действия различают электронный тип, электрический тип и т. д. Электронный тип использует принцип зарядки и разрядки конденсатора в сочетании с электронными компонентами для достижения действия задержки. Есть много электрических стилей с использованием подушек безопасности и пружин.

Рис. 4. Схема проводки реле времени



Проводка реле времени:

1) Проводка управления: считайте, что это реле постоянного тока.

2) Контроль работы: Хотя управляющее напряжение подключено, его роль управления определяется таймером на панели.

3) Понимание функции: Это переключатель, однополюсный, двухпозиционный, с активной точкой, такой же, как активный рычаг обычного рубильника.

4) Проводка нагрузки: подключите нейтральный провод источника питания или отрицательную клемму.

5) Принцип работы: Когда таймер недействителен, он эквивалентен обычному свету в выключенном состоянии. При отсчете времени сработает реле, и электроприборы будут запитаны для работы, что эквивалентно обычному свету во включенном состоянии. Рис. 5. Схема подключения контактов реле задержки включения0007

  • Двойные реле времени взаимодействуют друг с другом, чтобы обеспечить постоянную частоту импульсов включения/выключения контактов, посылая прерывистое питание на свет.

Контроль безопасности продувки в печи

  • Прежде чем можно будет безопасно зажечь печь для сжигания, вентилятор должен работать в течение определенного периода времени, чтобы удалить любой горючий или взрывоопасный пар в топочной камере. Реле времени обеспечивает необходимые части времени для работы управления печью.

В электрическом управлении задержкой плавного пуска

  • Нет необходимости запускать большой электрический двигатель, переключая полную мощность из полностью остановленного состояния, и можно плавно снизить напряжение при меньшем пусковом токе.

Задержка последовательности конвейерной ленты

  • Если для транспортировки материалов используется несколько конвейерных лент, конвейерные ленты должны запускаться в обратном порядке (последняя — первой, первая — последней), чтобы предотвратить скопление материалов. на движущемся конвейере, который может останавливаться или двигаться медленно.



Ⅵ Выбор реле времени

Выбор реле времени в основном зависит от режима задержки и согласования параметров. При выборе следует учитывать следующие аспекты.

(1) Выбор режима задержки

Следует выбирать в соответствии с требованиями схемы управления. Время сброса после действия больше, чем собственное время действия, чтобы избежать неправильной работы или даже отсутствия задержки. Это особенно важно в случаях повторяющихся цепей задержки и частых операций.



(2) Выбор типа

В случаях, когда точность задержки невелика, всегда используются более дешевые электромагнитные реле времени или реле времени с воздушным демпфированием. Напротив, в случаях, когда точность задержки высока, можно использовать электронные реле времени.



(3) Выбор напряжения катушки

В зависимости от напряжения цепи управления выбирается напряжение, при котором реле притягивает катушку.



(4) Выбор параметров электропитания

В тех случаях, когда напряжение питания сильно колеблется, лучше использовать реле времени с воздушным демпфированием или электрические реле времени, чем реле транзисторного типа. А в тех случаях, когда частота сети колеблется, не следует использовать электрические реле времени. Кроме того, при значительных изменениях температуры не следует использовать тип воздушного демпфирования.



При выборе реле времени обратите внимание на тип тока и уровень напряжения его катушки (или источника питания), а также на другие факторы, такие как режим задержки, форма контакта, точность задержки и способ установки в соответствии с требованиями управления .

Ⅶ Инструкции по использованию реле времени

7.1 Общие сведения

1) Содержите реле времени в чистоте, иначе ошибка возрастет.

2) Перед использованием проверьте, соответствуют ли напряжение и частота источника питания напряжению и частоте реле времени.

3) Выберите время управления реле времени в соответствии с требованиями пользователя. Независимо от типа реле времени, пока время синхронизации равно установленному времени, его выходные контакты будут действовать для достижения цели схемы управления временем.

4) Для продуктов постоянного тока обратите внимание на проводку в соответствии с принципиальной схемой и обратите внимание на полярность источника питания.

5) После того, как реле времени выйдет из рабочего состояния, его следует немедленно сбросить для следующего использования. Если интервал повторного использования меньше заданного времени, схема управления будет ненормальной. Более того, тип задержки включения автоматически сбрасывается после отключения питания; и тип задержки отключения питания автоматически сбрасывается после включения питания.

6) Старайтесь не использовать его в местах с явной вибрацией, прямыми солнечными лучами, влажностью и контактом с почвой.



7.2 Два момента, на которые следует обратить внимание при использовании реле времени

  • Три ключевых момента

1) Начальная точка отсчета времени

С одной стороны, при выборе точки отсчета времени для реле времени с задержкой включения следует выбрать подачу питания на реле времени, когда сигнал отсчета времени отправляется схемой управления, которая требует для выполнения тайминга. С другой стороны, при выборе точки синхронизации реле времени с задержкой при отключении питания вы должны выбрать отключение питания реле времени, когда схема управления, которая должна отправлять сигнал синхронизации, чтобы может быть выполнено.

2) Конечная точка отсчета времени

Конечная точка отсчета времени имеет два значения: первое относится к точке, в которой установленное время равно времени отсчета; другой относится к моменту, в котором действует договор.

3) Точка сброса времени

Сброс реле времени предназначен для очистки последнего содержимого времени для следующего использования. Если его не сбросить, при следующем использовании возникнет аномалия. Особое внимание следует обратить на то, что интервал между двумя включениями должен быть больше, чем время сброса, что особенно важно для электрических реле времени.



  • Связь между начальной точкой, конечной точкой и точкой сброса времени

1) После использования реле времени возникает проблема со сбросом. Следовательно, большинство цепей управления находятся в цепи следующего уровня по выходу реле времени. После точного получения сигнала завершения отсчета времени он используется для отключения питания реле времени (тип с задержкой включения) или питания реле времени (тип с задержкой отключения питания).

2) В верхней и нижней цепях управления реле времени есть компоненты, которые не могут работать одновременно. Если реле времени не может точно управлять верхней и нижней цепями управления в этих точках, это приведет к неправильной работе устройства.



Ⅷ Практический пример: реле времени в цепи освещения

Требования к управлению: освещение 1 и освещение 2 включаются одновременно, а освещение 2 выключается через 30 секунд после включения освещения

5 6 1 1 выключен. Когда индикатор

1 включен, индикатор 2 может быть выключен в любое время.

В соответствии с требованиями управления объясните с помощью следующей схемы.

Рис. 6. Реле времени в цепи освещения

1) Нажать SB2 , на контактор КМ подается питание и происходит самоблокировка, при этом КТ также находится под напряжением, а КТ замыкается.

2) После включения КТ также включается для работы промежуточное реле КА .

3) При этом контакт КМ и контакт КА также замкнуты одновременно, горят лампочка 1 и лампочка 2 .

4) При нажатии кнопки остановки 9Нажимается 0005 SB1 , контактор КМ отключается, контакт КМ размыкается, и одновременно гаснет лампочка 1 . Из-за наличия реле задержки отключения питания KT все еще горит, как и индикатор 2 . Он гаснет по истечении времени, установленного реле времени.

5) Когда горит лампочка 1 и контакт KA1 включается в любое время, реле времени сбрасывается. КТ отключается и свет гаснет.

Это типичное применение реле задержки выключения. Однако в реальной схеме логика управления может быть более сложной, поэтому мы должны глубоко понимать принцип работы и применение реле времени.



Ⅸ Часто задаваемые вопросы об основах реле времени

1. Что такое реле времени?

Реле времени задержки или реле времени позволяют выполнять необходимые действия в электрическом устройстве в определенное время, поскольку они, по сути, действуют как таймер.



2. Как работает реле задержки времени?

Реле задержки времени контролируют поток электроэнергии и могут использоваться для управления питанием различных типов электрических нагрузок. Сочетая возможности электромеханического выходного реле со схемой управления, эти реле предварительно спроектированы для выполнения до одиннадцати функций задержки времени.



3. Что такое схема реле задержки времени?

Реле задержки времени. Реле времени задержки. Реле — это переключатели, которые управляются цепью. Реле, по сути, посылают сообщения, говорящие что-то начать. Когда автомобиль заводится, зажигание только косвенно взаимодействует с аккумулятором автомобиля, потому что реле посылает сигнал, который сообщает автомобилю запуститься.



4. Как работает реле задержки времени?

При подаче входного напряжения реле времени готово к приему пусковых сигналов. При подаче триггерного сигнала реле срабатывает и начинается отсчет заданного времени. … Непрерывное циклирование триггерного сигнала со скоростью, превышающей заданное время, приведет к тому, что реле останется под напряжением.



5. Как сделать реле задержки времени?

Эти реле обеспечивают «временную задержку» между включением или выключением катушки и движением якоря. Такие реле называются реле времени задержки. Реле с задержкой времени состоит из обычного электромеханического реле вместе со схемой управления для управления работой реле и синхронизацией.



6. Что такое реле задержки выключения?

Сокращенно «NOTO», эти реле замыкаются сразу после подачи питания на катушку и размыкаются после того, как катушка была обесточена на определенный период времени. Также называются нормально разомкнутыми реле задержки выключения. 3: нормально закрытый, открытый по времени.



7. Как работает реле времени задержки выключения?

Работа функции задержки выключения
При подаче входного напряжения реле времени готово принять срабатывание. При срабатывании триггера на выход подается напряжение. При снятии триггера начинается отсчет времени задержки (t). По истечении времени задержки (t) выход обесточивается.



8. В чем разница между таймером задержки выключения и таймером задержки включения?

Что касается задержки включения таймера, то таймер запускается при включении бита триггера таймера, а выходной бит таймера включается по истечении времени настройки. Что касается задержки выключения таймера, выходной бит таймера сбрасывается по истечении времени настройки после того, как входной бит таймера сбрасывался.



9. Как проверить реле времени?

Тест нагрузки
Настройте таймер на большую задержку, например: 2 минуты.
Подайте на реле напряжение 125 В и измерьте постоянный ток.
Запишите ток до срабатывания таймера.
Через 2 минуты реле сработает. Запишите ток после операции.
Рассчитайте мощность реле (Вт) = 125 В x измеренный ток.



10. Какова функция реле задержки времени?

Типичные функции временной задержки включают задержку включения, цикл повторения (запуск), интервал, задержку выключения, повторный запуск по одному импульсу, цикл повторения (запуск по включению), генератор импульсов, один импульс, задержку включения/выключения и защелку памяти .

Лучшие продажи диода

Фото Деталь Компания Описание Цена (долл. США)

Альтернативные модели

Деталь Сравнить Производители Категория Описание

Заказ и качество

Изображение Произв. Деталь № Компания Описание Пакет ПДФ Кол-во Цена (долл. США)

Общий доступ

Понимание функций реле задержки времени

Опубликовано: 05.06.22 |
Реле времени задержки

Поделиться этой статьей

Выпуск:

В чем разница между задержкой включения, задержкой выключения, одиночным выстрелом, интервальным включением и всеми этими другими функциями задержки времени?

Решение/Решение:

Понимание различий между всеми функциями, доступными в реле задержки времени, иногда может быть сложной задачей. При проектировании цепей с использованием реле задержки времени необходимо задать такие вопросы, как то, что запускает реле задержки времени, начинается ли отсчет времени с подачи или сброса напряжения, когда включается выходное реле и т. д.

Реле с задержкой по времени — это просто управляющие реле со встроенной задержкой по времени. Их назначение — управлять событием по времени. Разница между реле и реле задержки времени заключается в том, что выходные контакты размыкаются и замыкаются: на управляющем реле это происходит, когда напряжение подается и снимается с катушки; в реле задержки времени контакты могут размыкаться или замыкаться до или после некоторой задержки времени.

Обычно реле задержки времени инициируются или срабатывают одним из двух способов:

  • подача входного напряжения
  • открытие или закрытие триггерного сигнала

Эти триггерные сигналы могут иметь одну из двух конструкций:

  • контрольный выключатель (сухой контакт), т. е. концевой выключатель, нажимной выключатель, поплавковый выключатель и т. д.
  • напряжение (широко известное как триггер питания)

ПРЕДОСТЕРЕЖЕНИЕ: любое реле задержки времени, предназначенное для срабатывания триггера переключателя управления с сухими контактами, может быть повреждено при подаче напряжения на клеммы триггерного переключателя. Только продукты, которые имеют «триггер питания», должны использоваться с напряжением в качестве триггера.

Для лучшего понимания важны некоторые определения:

  • Входное напряжение — управляющее напряжение , подаваемое на входные клеммы. В зависимости от функции входное напряжение либо инициирует устройство, либо готовит его к срабатыванию при срабатывании триггера.
  • Триггерный сигнал — для некоторых функций синхронизации триггер используется для запуска устройства после подачи входного напряжения. Как отмечалось выше, этот триггер может быть переключателем управления (переключатель с сухим контактом) или триггером питания (напряжение).
  • Выход (нагрузка) — каждое реле задержки времени имеет выход (либо механическое реле, либо полупроводниковый), который будет открываться и закрываться для управления нагрузкой. Обратите внимание, что пользователь должен подать напряжение для питания коммутируемой нагрузки через выходные контакты реле задержки времени.

Ниже приведены как письменные, так и визуальные описания того, как работают общие функции синхронизации. Временная диаграмма показывает взаимосвязь между входным напряжением, триггером (если есть) и выходом. Если вы не можете найти продукт, соответствующий вашим требованиям, или у вас есть какие-либо вопросы, инженеры по применению Macromatic предоставят техническую информацию, а также помогут выбрать продукт и применить его. Свяжитесь с нами для получения помощи.

ПРИМЕЧАНИЕ:  Не все функции доступны ни в одном из наших многофункциональных устройств. Пожалуйста, проверьте страницы каталога или листы спецификаций каждого многофункционального продукта, чтобы подтвердить, какие функции включены.

ФУНКЦИЯ ЭКСПЛУАТАЦИЯ ВРЕМЕННАЯ ДИАГРАММА
ЗАДЕРЖКА ВКЛЮЧЕНИЯ
Задержка включения
Задержка включения
При подаче входного напряжения начинается отсчет времени (t). По истечении времени задержки (t) на выход подается питание. Входное напряжение должно быть отключено, чтобы сбросить реле задержки времени и обесточить выход.



ИНТЕРВАЛ ВКЛ
Интервал
При подаче входного напряжения на выход подается питание и начинается отсчет времени задержки (t). По истечении времени задержки (t) выход обесточивается. Входное напряжение должно быть отключено для сброса реле задержки времени.



ЗАДЕРЖКА ВЫКЛЮЧЕНИЯ
Задержка отключения
Задержка отключения
Задержка отключения питания



При подаче входного напряжения реле времени готово принять триггер. При срабатывании триггера на выход подается напряжение. При снятии триггера начинается отсчет времени задержки (t). По истечении времени задержки (t) выход обесточивается. Любое применение триггера в течение временной задержки приведет к сбросу временной задержки (t), и выход останется под напряжением.





ОДИНОЧНЫЙ
Один выстрел
Мгновенный интервал



При подаче входного напряжения реле времени готово принять триггер. При срабатывании триггера на выход подается питание и начинается отсчет времени задержки (t). В течение времени задержки (t) триггер игнорируется. По истечении времени задержки (t) выход обесточивается, и реле задержки времени готово принять другой триггер.





МИГАЕТ
(Выкл. сначала)



При подаче входного напряжения начинается отсчет времени (t). По истечении времени задержки (t) на выход подается питание, и он остается в этом состоянии в течение времени задержки (t). По истечении времени задержки (t) выход обесточивается, и последовательность повторяется до тех пор, пока не будет снято входное напряжение.





МИГАЕТ
(на первом)



При подаче входного напряжения на выход подается питание и начинается отсчет времени задержки (t). По истечении времени задержки (t) выход обесточивается и остается в этом состоянии в течение времени задержки (t). В конце временной задержки (t) на выход подается питание, и последовательность повторяется до тех пор, пока входное напряжение не будет снято.



ЗАДЕРЖКА ВКЛ/ВЫКЛ



При подаче входного напряжения реле времени готово принять триггер. При срабатывании триггера начинается отсчет времени задержки (t1). По истечении времени задержки (t1) на выход подается питание. Когда триггер снят, выходные контакты остаются под напряжением в течение времени задержки (t2). По истечении времени задержки (t2) выход обесточивается, и реле задержки времени готово принять другой триггер. Если триггер снимается в течение времени задержки (t1), выход остается обесточенным, а время задержки (t1) сбрасывается. Если триггер повторно применяется в течение периода задержки времени (t2), выход останется под напряжением, а время задержки (t2) будет сброшено.





ОДИНОЧНЫЙ ВЫСТРЕЛ
ЗАДНЯЯ КРОМКА



При подаче входного напряжения реле времени готово принять триггер. При срабатывании триггера выход остается обесточенным. При снятии триггера на выход подается питание и начинается отсчет времени задержки (t). По истечении времени задержки (t) выход обесточивается, если триггер не будет удален и повторно применен до истечения времени ожидания (до истечения времени задержки (t)). Непрерывное срабатывание триггера со скоростью, превышающей время задержки (t), приведет к тому, что выход останется под напряжением на неопределенный срок.





WATCHDOG
Одиночный выстрел с перезапуском



При подаче входного напряжения реле времени готово принять триггер. При срабатывании триггера на выход подается питание и начинается отсчет времени задержки (t). По истечении времени задержки (t) выход обесточивается, если триггер не будет удален и повторно применен до истечения времени ожидания (до истечения времени задержки (t)). Непрерывное срабатывание триггера со скоростью, превышающей время задержки (t), приведет к тому, что выход останется под напряжением на неопределенный срок.





ЗАПУСКАЕТСЯ ПО ЗАДЕРЖКЕ



При подаче входного напряжения реле времени готово принять триггер. При срабатывании триггера начинается отсчет времени задержки (t). В конце временной задержки (t) на выход подается питание, и он остается в этом состоянии до тех пор, пока сохраняется как триггерное, так и управляющее напряжение. Если триггер снимается в течение времени задержки (t), выход остается обесточенным, а время задержки (t) сбрасывается.





ПОВТОРНЫЙ ЦИКЛ
(ВЫКЛ 1-й)



При подаче входного напряжения начинается отсчет времени (t1). По истечении времени задержки (t1) на выход подается питание, и он остается в этом состоянии в течение времени задержки (t2). В конце этой временной задержки выход обесточивается, и последовательность повторяется до тех пор, пока входное напряжение не будет снято.





ПОВТОРНЫЙ ЦИКЛ
(НА 1-м)



При подаче входного напряжения на выход подается питание и начинается отсчет времени задержки (t1). По истечении времени задержки (t1) выход обесточивается и остается в этом состоянии в течение времени задержки (t2). В конце этой временной задержки на выход подается питание, и последовательность повторяется до тех пор, пока входное напряжение не будет снято.





ИНТЕРВАЛ С ЗАДЕРЖКОЙ
Один цикл



При подаче входного напряжения начинается отсчет времени (t1). По истечении времени задержки (t1) на выход подается питание, и он остается в этом состоянии в течение времени задержки (t2). По истечении этого времени задержки (t2) выход обесточивается. Входное напряжение должно быть отключено для сброса реле задержки времени.





ИНТЕРВАЛ С ЗАДЕРЖКОЙ
Один цикл



При подаче входного напряжения реле времени готово принять триггер. При срабатывании триггера начинается отсчет времени задержки (t1). По истечении времени задержки (t1) на выход подается питание, и он остается в этом состоянии в течение времени задержки (t2). В конце временной задержки (t2) выход обесточивается, и реле готово принять другой триггер. Как во время задержки (t1), так и во время задержки (t2) триггер игнорируется.





ИСТИННАЯ ЗАДЕРЖКА ВЫКЛ.



При подаче входного напряжения на выход подается питание. При снятии входного напряжения начинается отсчет времени задержки (t). По истечении времени задержки (t) выход обесточивается. Входное напряжение должно быть подано не менее 0,5 секунды, чтобы обеспечить правильную работу. Любое приложение входного напряжения в течение времени задержки (t) сбросит время задержки. Внешний триггер не требуется.





ЗАДЕРЖКА ВКЛ./ИСТИНА ЗАДЕРЖКА ВЫКЛ.



При подаче входного напряжения начинается отсчет времени (t1). По истечении времени задержки (t1) на выход подается питание. Когда входное напряжение снимается, выход остается под напряжением в течение времени задержки (t2). По истечении времени задержки (t2) выход обесточивается. Входное напряжение должно быть подано не менее 0,5 секунды, чтобы обеспечить правильную работу. Любое приложение входного напряжения в течение временной задержки (t2) оставит напряжение на выходе и сбросит временную задержку (t2). Внешний триггер не требуется.





ОДИНОЧНЫЙ МИКШЕР



При подаче входного напряжения реле времени готово принять триггер. При срабатывании триггера начинается отсчет времени задержки (t1), и выход активируется на время задержки (t2). По истечении этого времени задержки (t2) выход обесточивается и остается в этом состоянии в течение времени задержки (t2). По истечении времени задержки (t2) на выход подается питание, и последовательность повторяется до тех пор, пока не истечет время задержки (t1). В течение времени задержки (t1) триггер игнорируется.



НА ЗАДЕРЖКЕ-МИГАЛКА



При подаче входного напряжения начинается отсчет времени (t1). По истечении времени задержки (t1) на выход подается питание, и он остается в этом состоянии в течение времени задержки (t2). По истечении этого времени задержки (t2) выход обесточивается и остается в этом состоянии в течение времени задержки (t2). В конце временной задержки (t2) на выход подается питание, и последовательность повторяется до тех пор, пока входное напряжение не будет снято.





ПРОЦЕНТ



При первоначальной подаче входного напряжения на выход подается питание и начинается задержка времени (t1). Временная задержка (t1) регулируется в процентах от общего времени цикла (t2). В конце временной задержки (t1) выход обесточивается на оставшуюся часть общего цикла (t2-t1). Затем последовательность повторяется до тех пор, пока входное напряжение не будет снято. Если входное напряжение снимается и снова подается, временной цикл продолжится с того места, где он был остановлен при снятии входного напряжения. При значении 100 % выход постоянно включен, а при значении 0 % выход непрерывно обесточен.





ПРОЦЕНТ (ОТСУТСТВИЕ ПАМЯТИ)



При первоначальной подаче входного напряжения на выход подается питание и начинается задержка времени (t1). Задержка времени (t1) регулируется в процентах от общего времени цикла (t2). В конце временной задержки (t1) выход обесточивается на оставшуюся часть общего цикла (t2-t1). Затем последовательность повторяется до тех пор, пока входное напряжение не будет снято. Если входное напряжение удаляется и снова подается, временной цикл будет сброшен.

Top
