Схема реле контроля фаз своими руками: Схема реле контроля фаз своими руками

Содержание

Схема реле контроля фаз своими руками

UR8IN ur8in ukr. Связаться с редакцией сайта можно также с помощью формы обратной связи здесь. Рейтинг статей журнала. Подписаться на новости в формате RSS. Новое на форуме радиоконструкторов.

Поиск данных по Вашему запросу:

Схема реле контроля фаз своими руками

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

Бытовой ремонт №1

Реле контроля напряжения: принцип работы, схема, нюансы подключения

Схема автомата для защиты трехфазного двигателя при пропадании одной из фаз

Реле контроля фаз: схема подключения системы

Схема подключения реле контроля фаз

Реле контроля фаз: принцип работы, виды, маркировка + как отрегулировать и подключить

Схема подключения реле контроля напряжения и нужно ли его ставить?

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Схема АВР с приоритетом на контакторах и реле контроля фаз.

Бытовой ремонт №1

Данная конструкция имеет ряд преимуществ, среди которых выделяют следующие достоинства: продлевает срок службы двигателям; сокращает стоимость ремонта; минимизирует простои в результате дефектов двигателя; защищает от удара электрического тока в процессе работы устройства. Основное назначение реле контроля фаз заключается в соблюдении правильного полюса электрических фаз.

Например, его используют для промышленного оборудования, которое передвигается с одного места в другое. В ходе подключения станка рекомендуется соблюдать правильное расположение электромагнитных полюсов. В этом случае этот прибор позволяет сократить возникновение каких — либо погрешностей. Краткое содержимое статьи:. Что такое промежуточное реле: конструкция, принцип действия, устройство и идеи по применению фото.

Самодельный блок питания на 12 вольт: подбор компонентов и простые схемы для создания своими руками. Как работает реле контроля напряжения: принцип работы защиты и нюансы подключения реле контроля для дома или квартиры.

Что такое импульсное реле: принцип работы, виды, описание устройств и схемы подключения. Фотореле для уличного освещения — критерии выбора, советы по подключению и размещению устройства фото.

Устройство импульсной защиты: классификация, схема подключения ограничителя и советы по выбору устройства фото. Схема подключения магнитного пускателя от А до Я — советы экспертов по выбору и пошаговая инструкция по монтажу и подключению фото и видео. Однофазные и трехфазные ограничители мощности: что такое ограничитель мощности и как выбрать лучшее устройство фото и видео. Обзор эффективных способов экономии электроэнергии: приборы и устройства для уменьшения расхода электроэнергии фото.

Вам понравилась статья? Поделитесь ;. Наш портал предлагает большой выбор пошаговых инструкций по монтажу и подключению электрического оборудования любой сложности для начинающих и опытных электриков. Много фото, видео-уроков и рекомендаций опытных мастеров. Вы всегда можете получить консультацию нашего специалиста, или обсудить интересующий вопросы в комментария с посетителями портала. Большой выбор новинок электро-оборудования, инструментов, а также обзор современных методик в мире электричества.

Мы всегда будем рады видеть вас в числе наших посетителей.

Реле контроля напряжения: принцип работы, схема, нюансы подключения

Основной причиной выхода из строя бытовых электроприборов считается заводской брак либо неправильная эксплуатация. Но не стоит также сбрасывать со счетов тот факт, что отказ электронной техники может спровоцировать нестабильное напряжение в сети. И если сгоревший компрессор холодильника — это еще полбеды, то вероятность возникновения пожара явно никого не обрадует. Для защиты от подобных неприятностей существует специальное устройство — реле контроля напряжения. Стандартное реле напряжения состоит из платы с микропроцессором и электромагнитного выключателя. Также еще встречаются устройства старого образца, основанные на транзисторах, резисторах и диодах. На лицевой части корпуса, как правило, располагаются клавиши управления или рычаги регулировки.

Реле контроля напряжения для защиты бытовых приборов от сети, советы домашнему мастеру по настройке РКН своими руками в картинках и схема постоянного контроля и измерения входных параметров.

Схема автомата для защиты трехфазного двигателя при пропадании одной из фаз

Автоматический ввод резерва с приоритетом ввода. При исчезновении напряжения или отсутствия на любой из фаз первого ввода, контакт KV размыкает цепь катушки промежуточного реле К. В результате чего контактор КМ1 отключается, и подключается в работу контактор второго ввода KM2. Схема АВР с приоритетом ввода на реле контроля фаз. Токарный станок можно сделать на основе электрической дрели мощностью Существует несколько способов продления срока службы ламп накаливания рассмотрим…. Электробезопасность людей в зависимости от условий окружающей среды и степени…. В жилых комнатах допускается установка сдвоенных розеток на ток 10 16 ….

Реле контроля фаз: схема подключения системы

Реле контроля фаз представляет собой специальное оборудование, которое устанавливают в местах частых перегрузок на электрической сети и промышленном оборудовании. Они позволяют создать максимальную защиту приборов от преждевременной поломки. Данная конструкция имеет ряд преимуществ, среди которых выделяют следующие достоинства: продлевает срок службы двигателям; сокращает стоимость ремонта; минимизирует простои в результате дефектов двигателя; защищает от удара электрического тока в процессе работы устройства. Основное назначение реле контроля фаз заключается в соблюдении правильного полюса электрических фаз. Например, его используют для промышленного оборудования, которое передвигается с одного места в другое.

В трёхфазной электрической цепи при неравномерном значении напряжения на разных фазах возникает очень неприятное явление — перекос фаз.

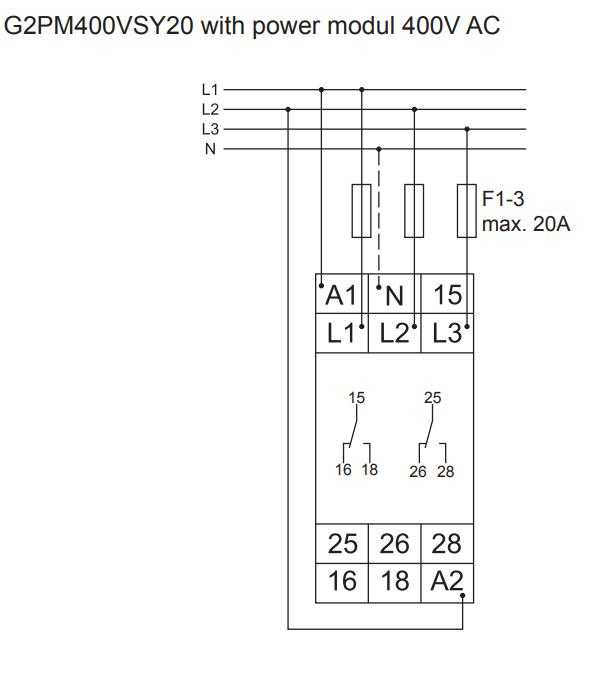

Схема подключения реле контроля фаз

Реле контроля фаз: принцип работы, виды, маркировка + как отрегулировать и подключить

Содержание: Конструкция Назначение Принцип работы Типы устройств. Современные микропроцессорные механизмы, которые применяются при изготовлении прибора, снабжают его легкостью в настройке, простотой конструкции и высокой надежностью параметров. Если оборудование привозное, то это особенно важно, так как они особо требовательны к электропитанию и для них требуется питающая сеть высокого качества. Ведь даже незначительная авария может принести большие потери и выход из строя дорогого оборудования. Именно она руководит его работой. Также в конструкцию РКФ могут входить индикаторы чередования и асимметрии фазных напряжений, а также регулятор времени срабатывания. Так как электротехническое оборудование используется практически на всех предприятиях и защищать его от перекоса фаза, а также перепадов напряжения в сети необходимо постоянно, применяется реле во многих сферах деятельности. Реле контроля фаз защищает от обрывов, перекосов или слипания, а также контролирует, чтобы каждая фаза чередовалась правильно.

Реле контроля фаз – основное назначение, принцип работы и схема подключения. Как подключить реле; Выбор реле; Фото реле контроля фаз .

Схема подключения реле контроля напряжения и нужно ли его ставить?

Схема реле контроля фаз своими руками

Схему автоматического ввода резерва АВР представленную ниже используют для более полного контроля напряжения на обоих вводах. При аварийном срабатывании АВР и последующим восстановлении аварийного ввода переключение на него не произойдет, электроустановка останется работать на включенном вводе. Переключиться можно сняв питание с работающего ввода. Схема АВР на два ввода без приоритета, на реле контроля фаз.

В трёхфазной электрической цепи при неравномерном значении напряжения на разных фазах возникает очень неприятное явление — перекос фаз. Его результатом, как правило, становится значительное понижение мощности прибора. Это приведет к поломке, как промышленного оборудования, так и обычной бытовой техники. Не будем углубляться в причины возникновения этого перекоса, а рассмотрим способы его устранения. Для предотвращения возникновения перекоса фаз, который в основном проявляется в трёхфазных сетях, используют реле контроля фаз. Краткое содержимое статьи:.

Существует много различных аппаратов, которые в ходе их эксплуатации приходится нередко переносить с одного места на другое, каждый раз подключая их к трехфазной сети.

Дневники Файлы Справка Социальные группы Все разделы прочитаны. Оценка 0. Крупнейшее в Китае предприятие по производству прототипов печатных плат, более , клиентов и более 10, онлайн-заказов ежедневно. Сейчас есть в продаже устройства защиты от пропадания фаз аналог прежних ВЛ8, ВЛ10 и др. Работают, вроде, неплохо.

Здравствуйте уважаемые читатели блога. Ни открою секрета, если скажу, что в сети частенько можно наблюдать перенапряжение, но может наступить такой момент, когда наши дорогостоящие электрические приборы могут не выдержать повышенного или пониженного напряжения и выйти из строя, а ремонт может стоить больших денег, а могут и не подлежать ему. Поэтому для защиты существует автомат, который автоматически отключит всю нагрузку вашей квартиры, если напряжение в сети превысит заданные вами пределы. Прибор оснащен микроконтроллером, который анализирует напряжение в электрической сети, отображает на дисплее текущее напряжение, отключает и включает нагрузку, которая производится с помощью электромагнитного реле.

Контроль фаз своими руками

Поиск данных по Вашему запросу:

Контроль фаз своими руками

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

Реле контроля фаз: схема подключения системы

Схемы электрики от простых до сложных

Схема АВР с приоритетом ввода на реле контроля фаз.

Схема АВР с приоритетом ввода на реле контроля фаз.

Реле выбора фаз. Автоматический переключатель фаз для важной нагрузки

Что такое реле контроля фаз и как оно работает?

Форум ceshka.ru

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: световой индикатор фаз

Реле контроля фаз: схема подключения системы

Времени реакции тепловых реле перегрузки обычно недостаточно, чтобы обеспечить эффективную защиту от избыточного тепла, создаваемого высоким током. В таких случаях только реле контроля фаз видится действенным защитным устройством.

Функциональность электрических приборов подобного типа существенно шире, нежели только лишь защита от перегрева и КЗ. На практике отмечены эффективные свойства реле выбора перегруженных фаз, которые в конечном счете обеспечивают комплексную защиту. Один из многочисленных вариантов конструкторских решений в производстве реле фаз. Однако, несмотря на разнообразие корпусов и схемных конфигураций, функциональность приборов едина. Существует два основных типа защитных приборов, предназначенных для использования в составе трехфазных систем, — реле измерения тока и измерения напряжения.

Преимущественная сторона токовых защитных реле по отношению к реле контроля напряжения очевидна. Этот тип приборов функционирует независимо от влияния ЭДС электродвижущей силы , которая неизменно сопровождает фазовый сбой при перегрузках двигателя. Кроме того, устройства, действующие по принципу измерения тока, способны определять аномальное поведение мотора. Контроль возможен либо на стороне линии в цепи ответвления, либо на стороне нагрузки, где установлено реле.

Так выглядит одна из моделей реле контроля напряжения. Подобные устройства могут применяться не только для производственных нужд, но также и для частных хозяйств. Приборы, контролирующие процесс по принципу измерения напряжения, ограничиваются обнаружением ненормальных условий работы только на стороне линии, где подключено устройство.

Тем не менее приспособления, чувствительные к изменению напряжения, тоже обладают важным преимуществом. Заключается оно в способностях приборов подобного типа обнаруживать ненормальное состояние, не зависящее от состояния двигателя. К примеру, тип реле, чувствительный к изменениям тока, обнаруживает ненормальное состояние фаз только непосредственно в процессе работы двигателя. А вот устройство измерения напряжения обеспечивает защиту непосредственно перед запуском мотора.

Также среди преимуществ аппаратов измерения напряжения выделяются простая установка и меньшая цена. Сбой фазы вполне возможен по причине выхода из строя предохранителя одной из частей системы распределения электроэнергии.

Механический отказ коммутационного оборудования или обрыв одной из линий электропередач также провоцируют сбой фазы. Защита электродвигателя, организованная через реле контроля. Такой способ позволяет более эффективно эксплуатировать моторы, без опасения их быстрого вывода из строя. Трехфазный двигатель, работающий на одной фазе, вытягивает необходимый ток из оставшихся двух линий. Попытка его запустить в однофазном режиме приведет к блокировке ротора и двигатель не запустится.

Время реакции на единицу тепловой перегрузки может быть слишком продолжительным, чтобы обеспечить эффективную защиту от чрезмерного нагрева. Если для защиты от него не установлено тепловое реле, то когда происходит сбой из-за перегрева, появившегося в обмотках двигателя.

Защита трехфазного двигателя от фактора отказа фазы затруднена по той причине, что недогруженный трехфазный двигатель, работающий на одной фазе из трех, генерирует напряжение, называемое регенерированным обратной ЭДС. Оно образуется внутри оборванной обмотки и практически равняется величине утраченного подводимого напряжения. Поэтому реле измерения напряжения, контролирующие только его величину, в таких ситуациях не обеспечивают полной защиты от фактора отказа фазы.

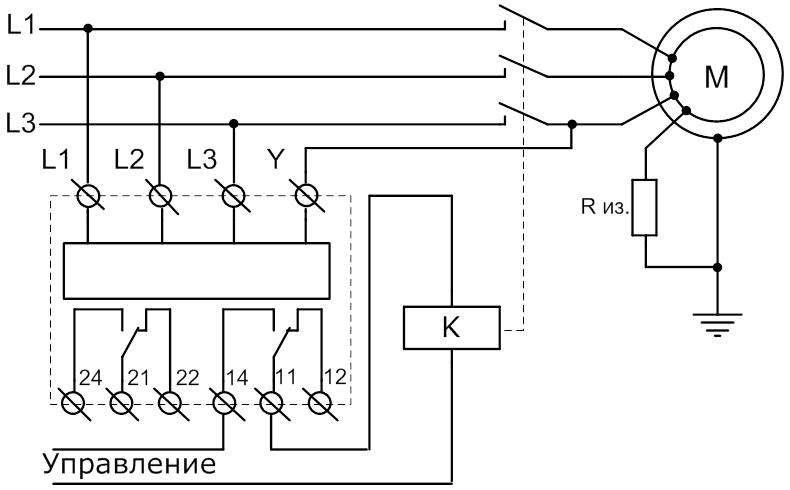

Схема подключения прибора контроля фаз и напряжения в цепь управления трехфазным мотором. Это классический схемный вариант, применяемый на практике повсеместно. Более высокая степень защиты может быть получена с помощью устройства, которому доступно обнаружение смещения фазового угла, как правило, сопровождающего отказ фазы. В нормальных условиях трехфазное напряжение составляет градусов по фазе относительно друг друга. Сбой приведет к смещению угла от нормальных показателей в градусов. Обнаружение разворота фазы важно, если двигатель, работающий в обратном направлении, может повредить ведомый механизм или, что еще хуже, — нанести физический вред обслуживающему персоналу.

Кроме всего прочего, использование защитных реле — это обеспечение безопасности рабочего персонала: 1 — оборванная фаза; 2 — шаговое напряжение. Правила эксплуатации электросетей требуют применения защиты от возможного реверсирования фаз на всем оборудовании, включая транспортные средства для перевозки персонала эскалаторы, лифты и т.

Несбалансированность обычно проявляется, если входящие линейные напряжения, подаваемые электроэнергетической компанией, имеют разные уровни. Дисбаланс может иметь место, когда однофазные нагрузки освещения, электрических выходов,однофазных двигателей и прочего оборудования подключаются на отдельных фазах и не распределяются сбалансированным образом. В любом из таких случаев в системе образуется дисбаланс тока, который снижает эффективность и сокращает срок службы двигателя.

Несбалансированное или недостаточное напряжение, прикладываемое к трехфазному двигателю, приводит к дисбалансу тока в обмотках статора, равному многократному значению разбаллансировки межфазных напряжений. Этот момент, в свою очередь, сопровождается увеличением нагрева, что является основной причиной быстрого разрушения изоляции двигателя.

Сгоревшая обмотка статора мотора — можно сказать, обычное явление там, где не предусматривалось внедрение в цепь управления релейного контроля.

Исходя из всех описанных технических и технологических факторов, становится очевидной важность применения этого типа реле и не только для случаев эксплуатации электрических двигателей, но также для генераторов, трансформаторов и прочего электрооборудования. Конструкции реле, осуществляющих контроль фаз, при всем имеющемся обширном ассортименте изделий, имеют унифицированный корпус. Клеммники для подключения электрических проводников, как правило, выведены на фронтальную часть корпуса, что удобно для проведения монтажных работ.

Сам прибор сделан под установку на рейку типа DIN либо просто на ровную плоскость. Интерфейс клеммника обычно представляет собой стандартный надежный зажим, предназначенный под крепление медных алюминиевых жил сечением до 2,5 мм2. Среди элементов настройки потенциометра может быть индикатор аварий, индикатор подключенной нагрузки, потенциометр выбора режима, регулировка уровня асимметрии, регулятор падения напряжения, потенциометр регулировки задержки по времени.

Подключение трехфазного напряжения выполняется на рабочих клеммах устройства, обозначенных соответствующими техническими символами L1, L2, L3. Монтаж нулевого проводника на таких устройствах обычно не предусматривается, но этот момент конкретно определяется исполнением реле — типом модели. Для соединения с цепями управления используется вторая интерфейсная группа, состоящая обычно не менее чем из 6 рабочих клемм.

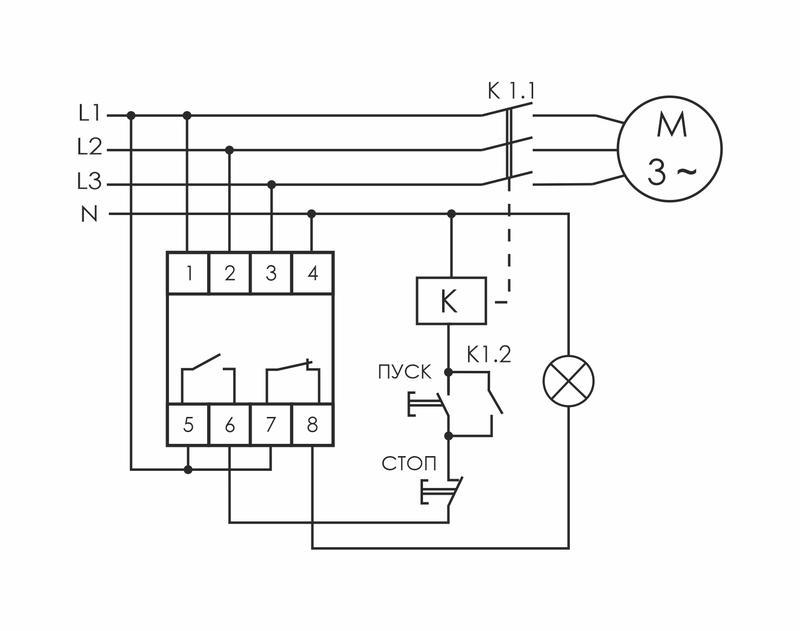

Одной парой контактной группы реле коммутируется цепь катушки магнитного пускателя, а через вторую — цепь управления электрооборудования. Все достаточно просто. Однако каждая отдельная модель реле может иметь свои особенности подключения. Поэтому применяя устройство на практике, следует всегда руководствоваться сопроводительной документацией. Опять же в зависимости от исполнения, конструкция изделия может оснащаться разными схемными вариантами настройки и регулировки. Есть модели простые, предусматривающие конструктивно вывод на панель управления одного-двух потенциометров.

И есть устройства с расширенными элементами настройки. Среди таких расширенных настроечных элементов часто встречаются блочные микропереключатели, расположенные непосредственно на печатной плате под корпусом прибора или в специальной открываемой нише.

Установкой каждого из них в то или иное положение создается требуемая конфигурация. Настройка обычно сводится к тому, чтобы выставить посредством вращения потенциометров или расположением микропереключателей номинальные значения защиты. Приборы классического исполнения маркируются просто. На передней или боковой панели корпуса наносится символьно-цифровая последовательность или же обозначение отмечается в паспорте. Вариант маркировки одного из популярных устройств отечественного производства.

Обозначение вынесено на фронтальной панели, но встречаются также вариации с размещением на боковинах. На некоторых моделях перед пунктом 2 может добавляться еще одно значение.

Так маркируются аппараты контроля фаз, наделенные дополнительным интерфейсом питания под внешний источник. В первом случае напряжение питания В, во втором В. С принципом действия, конструктивными особенностями и назначением выключателя нагрузки ознакомит следующая статья, прочитать которую мы очень советуем. Однако по такому же принципу действуют практически все выпускаемые аппараты контроля фаз:. При всем многообразии приборов на рынке сложно определить какой-никакой стандарт маркировки.

Если зарубежные производители маркируют по одним канонам, то отечественные — по другим. Тем не менее всегда есть возможность обратиться к справочным данным, если требуется точная расшифровка характеристик. Хотите поделиться собственным опытом в выборе и установке реле напряжения, предназначенного для контроля фаз? Располагаете полезными сведениями, которые пригодятся посетителям сайта? Пишите, пожалуйста, комментарии в расположенном ниже блоке, публикуйте фотоснимки по теме, задавайте вопросы.

Нередки случаи, когда неопытный работник в ходе подключения оборудования нарушает порядок чередования фаз, что может привести к выходу техники из строя. Чтобы не допустить этого, необходимо обеспечить контроль фаз, установив специальное устройство защиты.

В этом материале мы расскажем о том, что представляет собой реле контроля фаз, какова схема его подключения и рассмотрим принцип работы этого прибора. Реле для контроля напряжения фаз следует включать в схемы приборов, которые приходится часто переподключать к питающей трехфазной сети. К примеру, винтовой компрессор, не являющийся стационарным аппаратом, постоянно перемещают с одного места на другое, каждый раз подсоединяя его к линии заново. Если неправильно выполнить действия по его подключению, спутав при этом фазы, пяти секунд после запуска оборудования будет достаточно для того, чтобы произошла серьезная поломка.

Ремонт аппаратуры сопряжен с немалыми затратами, поэтому в таких устройствах контроль напряжения фаз просто необходим. Есть и другие приборы, которые при неправильном соединении проводов не сгорают, а просто не включаются. В этом случае работники обычно приходят к выводу, что аппарат сломан, начинают его проверять — а прозвонка показывает, что все в порядке. И хорошо, если понимание того, что при подключении были просто перепутаны фазные жилы, придет быстро, иначе рабочее время будет потрачено впустую.

Теперь поговорим о том, как работает реле контроля. Основная задача прибора заключается в защите электрических аппаратов от повреждения в результате воздействия некачественного напряжения. Это очень важно для дорогостоящего оборудования, поэтому электроприборы импортного производства устанавливаются только вместе с контрольным реле. Оно обеспечивает защиту аппаратуры при обрыве фаз, неправильном подсоединении, а также асимметричном напряжении. При соответствии фаз параметрам контрольного прибора релейные контакты включаются, пропуская через контактор в цепь трехфазное напряжение.

Если ток хотя бы на одной фазной жиле отсутствует, напряжение в линию пропущено не будет. После восстановления питания на фазном проводе по истечении нескольких секунд произойдет автоматическое включение нагрузки.

Схемы электрики от простых до сложных

Пропадание одной из фаз, как правило, приводит к выходу трехфазного двигателя из строя. Предлагаемая схема защиты отключает нагрузку в случае пропадания любой из фаз. Она отличается простотой минимумом деталей, а для повторения системы защиты не потребуется особых знаний и дефицитных компонентов. Рассмотрим работы схемы защиты, изображенной на рисунке. Одновременно пускатель при помощи контакта МП2 становится на самоблокировку.

Защитить домашнюю сеть от отклонения напряжения от нормы поможет указанное устройство all-audio.pro И хотя падобные устройства.

Схема АВР с приоритетом ввода на реле контроля фаз.

Результатом технической ситуации, когда статорные обмотки двигателя потребляют тока больше установленных параметрических значений, является избыточное тепло. Этот фактор вызывает снижение качества изоляции двигателя. Оборудование выходит из строя. Времени реакции тепловых реле перегрузки обычно недостаточно, чтобы обеспечить эффективную защиту от избыточного тепла, создаваемого высоким током. В таких случаях только реле контроля фаз видится действенным защитным устройством. Функциональность электрических приборов подобного типа существенно шире, нежели только лишь защита от перегрева и КЗ. На практике отмечены эффективные свойства реле выбора перегруженных фаз, которые в конечном счете обеспечивают комплексную защиту. Один из многочисленных вариантов конструкторских решений в производстве реле фаз. Однако, несмотря на разнообразие корпусов и схемных конфигураций, функциональность приборов едина.

Схема АВР с приоритетом ввода на реле контроля фаз.

Содержание: Конструкция Назначение Принцип работы Типы устройств.

Реле выбора фаз. Автоматический переключатель фаз для важной нагрузки

Что такое реле контроля фаз и как оно работает?

Сейчас этот форум просматривают: Google [Bot] и гости: 0. Форум ceshka. АВР для двух 3ф вводов своими руками. Добавлено: 17 май , Встала передомной задача организовать резервирование критически важной группы потребителей.

Конструктивные особенности, назначение и типы реле контроля фаз. Основные характеристики и варианты подключения. Советы по выбору реле и.

Форум ceshka.ru

Контроль фаз своими руками
