Реле давления воды для насоса: схема подключения и регулировка

Автоматическая работа насосной станции невозможна без использования реле давления воды для насоса. Это устройство жестко задает рамки допустимого значения давления в системе и напора, которым пользуется потребитель. В результате на выходе всегда стабилизированное давление воды, а насос работает лишь тогда, когда есть потребность в воде.

Содержание

  1. Принцип работы
  2. Схема подключения
  3. Регулировка
  4. Электронное реле

Принцип работы

Реле давления могут быть механическими и электронными. Распространение получили именно механические устройства за счет своей простоты, надежности и безотказности. Их настройка требует минимум усилий и может выполняться на месте подключения.

Основная задача реле давления заключается в управлении насосом. Питающая линия насоса коммутируется через него. Включение и выключение осуществляется в зависимости от давления в трубах. Для автоматической насосной станции, состоящей из насоса и аккумулирующей емкости, рабочий процесс происходит следующим образом:

  • Устанавливается номинальное давление системы, а также допустимые пределы минимального и максимального давления.
  • При преодолении минимального порога, насос включается и закачивает воду потребителю и в аккумулирующий бак.
  • При превышении верхнего установленного порога – насос выключается.

Реле давления как раз и определяет допустимые пределы минимального и максимального давления и включает насос по указанному выше алгоритму.

По способу управления насосом различают силовое и сигнальное реле. Первое напрямую управляет питанием насоса, и при выборе следует ориентироваться на максимальный допустимый ток. Второе, сигнальное, коммутирует или генерирует низковольтный сигнал для блока управления.

Устройство конструктивно разделено на три части:

  • гидравлический блок, мембрана;
  • блок детекции, пружинный блок настройки срабатывания;
  • силовое или сигнальное реле.

Гидравлический блок простого механического реле давления представляет собой герметичную камеру, внутри которой расположена мембрана. С одной стороны камеры есть штуцер для подключения к водопроводной трубе. Вода поступает в одну часть камеры и давит на мембрану, с другой стороны к ней подсоединен подвижный шток, выходящий с другой стороны камеры.

Блок детекции определяет условия срабатывания реле, реагирует на изменение давления в системе. К штоку, выходящему из камеры датчика, подключается пластина-рычаг для управления силовым реле. В зависимости от давления, прикладываемого к мембране, реле смыкает или размыкает контакты. Чтобы уравновесить мембрану и определить максимальный допустимый уровень срабатывания к штоку крепится пружинный блок, оказывающий на него давление, сопоставимое с воздействием напора воды. Напряжение пружин регулируется с помощью гаек и прижимных шайб.

Силовое или сигнальное реле – это группа разъемных контактов и клеммников для подключения питающей линии, идущей к насосу или сигнальной линии для блока управления.

Схема устройства реле

Ключевым элементом устройства является пружинный блок управления. Если вскрыть любое механическое реле в нем обнаружится одна большая пружина и одна маленькая. Именно они определяют уровни срабатывания.

Большая пружина оказывает основное давление на шток датчика, определяя максимальное допустимое деление, при повышении которого контакты реле размыкаются и насос отключается.

Меньшая пружина определяет дифференциал давления, разницу между верхним и нижним порогом срабатывания.

Для обеих пружин имеются регулировочные гайки, контролирующие степень напряжения. Важно правильно понимать назначение пружин.

Если изменить степень сжатия большой пружины, то одновременно сместится в одну или другую сторону оба порога срабатывания реле.

Если воздействовать на меньшую пружину, а большую не трогать, изменяется только нижний порог срабатывания.

Схема подключения

Реле давления включается после насоса и непосредственно перед вводом в аккумулирующий бак. Чтобы обезопасить датчик от загрязнения, воздействия скачков давления в результате старта и останова насоса, перед ним уже должны быть установлены:

  • фильтр грубой очистки;
  • насос;
  • запорный вентиль;
  • обратный клапан;
  • фильтр тонкой очистки;
  • слив на канализацию через пробойный клапан.

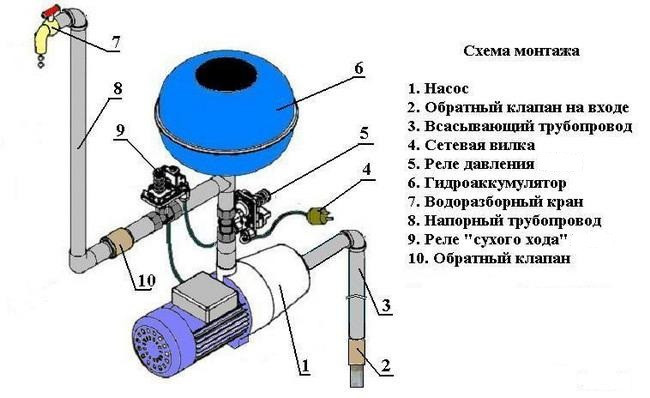

Схема подключения реле для насосной станции

Для нормального функционирования автоматической насосной станции аккумулирующий бак настраивается на максимальное давление выше требуемого номинального для водоснабжения примерно на 0,5-1 бар. Верхний порог срабатывания реле устанавливается на 0,2-0,3 бара ниже максимального. Дифференциал задает ширину полосы допустимого давления и может соответствовать значению до 2 бар.

Чем меньше дифференциал, разница между верхним и нижним порогом срабатывания, тем чаще включается насос, но стабильнее напор на стороне потребителя.

Чем выше дифференциал, тем реже включается насос, но возможны существенные изменения напора со стороны потребителя.

К клеммам реле подключают питающие провода от распределительного щитка и провода питания насоса в соответствии с инструкцией производителя, ориентируясь на подписи и цветовую маркировку провода. При наличии клеммы с пометкой «земля» в обязательном порядке подключается кабель от общего заземления.

Регулировка

Реле перед использованием с большинством насосных станций даже не требует дополнительной настройки. Если выбрать реле с подходящим максимально допустимым порогом срабатывания, то настройки с завода уже имеют оптимальные значения. Для насосных станций, рассчитанных на подачу воды в частном доме, это чаще всего отключение при 2,5(3) бар и включение при 1,5(1,8) бар.

Однако для указания специфических настроек, когда заводские не устраивают, необходимо выполнить первоначальную настройку оборудования. Для этого в обязательном порядке требуется установка манометра, подключенного в тот же пятивыводной штуцер, что и реле. Полагается, что вся система уже собрана и готова к первому запуску, при необходимости уже набрана вода до обратного клапана, исключая холостой ход насоса, а в накопительном баке уже есть минимальный объем воды.

Перед настройкой следует выбрать:

  • максимально допустимое давление в системе;
  • минимальное давление;
  • давление воздушной камеры гидроаккумулятора со спущенной водой.

Перед настройкой необходимо снять крышку с датчика и подготовить соответствующие по размеру торцевые ключи для регулировочных гаек.

Порядок действий следующий:

  1. Включить насос для заполнения бака.
  2. При достижении показания манометра до требуемого максимального значения, например 3 атм, выключить вручную насос. Если реле сработало раньше времени, то прокрутить гайку основной пружины по часовой стрелке на один-два оборота и повторить данный пункт.
  3. При установившемся давлении в системе на максимальном уровне прокрутить гайку основной пружины против часовой стрелки до тех пор, пока не сработает реле на отключение. Так установится верхний порог срабатывания.
  4. Открыть любой кран в доме и дождаться, пока показание манометра не достигнет требуемого нижнего порога срабатывания. Его устанавливают на 10% больше, чем давление воздушной камеры гидроаккумулятора.
  5. Если во время спуска воды реле уже сработало, то прокрутить гайку меньшей пружины против часовой стрелки, если реле не срабатывало, то прокрутить по часовой стрелке, пока не прозвучит щелчок срабатывания реле.
  6. Включить насос и проверить верность установки верхнего порога, если он завышен или занижен, окончательно отрегулировать, подтянув или отпустив гайку на пол-оборота согласно пункту 3.
  7. Спустить воду через кран, пока не сработает нижний порог, и насос опять включится. Свериться с требуемым значением и при наличии отклонений повторить настройку согласно пункту 5.

Электронное реле

Наряду с механическим реле давления применяются и электронные реле. Чаще они представляют собой полноценный блок управления насосом, включающим устройство плавного пуска и защитного срабатывания и, соответственно, установки верхнего и нижнего порога срабатывания в эксплуатационном режиме.

Для настройки используются регулировочные болты, расположенные на корпусе устройства. Для удобства вокруг болтов часто наносится маркировка и метки для ориентирования по заданным давлениям.

Особых преимуществ электронные реле не дают, однако обладают меньшими габаритами и не издают посторонних звуков при срабатывании, хоть это и не актуально при установке непосредственно возле насоса.
