Схемы электронных предохранителей для блоков питания








Эффективные средства защиты источников питания от КЗ и перегрузки по току на
мощных биполярных и полевых переключающих МОП-транзисторах.




С самого начала появления электрооборудования для его защиты от нештатных токовых перегрузок и короткого замыкания использовались
плавкие предохранители.
Они удовлетворительно справляются с выполнением большей части своих задач, но ввиду большой инерционности — не всегда способны защитить
полупроводниковые компоненты (такие как транзисторы, диоды и т. д.) от серьёзных пиковых перегрузок.

Гораздо более эффективным средством защиты являются электронные предохранители.

Главными требованиями, предъявляемыми к данным электронным устройствам, являются: высокое быстродействие, относительная простота,
экономичность и малые потери напряжения. А в качестве коммутирующих элементов для реализации этих параметров наиболее рациональным
является использование мощных полевых переключающих транзисторов.

В интернете представлено множество схем, часть из которых совершенно бесполезны, другие не удовлетворяют необходимым требованиям,
и как всегда, только лишь небольшая часть данных устройств может удостоиться нашего пристального внимания.

При этом необходимо заметить, что электронный предохранитель — это далеко не то же самое, что ограничитель тока.
Ограничитель тока — это совсем другое устройство, не всегда способное избавить электронное устройство от выхода из строя, особенно
в тех случаях, когда у него на выходе образуется короткозамкнутая нагрузка.

Поскольку главным плюсом электронной защиты является высокое быстродействие, то прежде, чем переходить к обсуждению разнообразных схем,
необходимо сформулировать общее требование к устройствам, подключаемым к данному типу предохранителей.

Требование одно, но важное — все электролитические конденсаторы значительных ёмкостей следует помещать до предохранителя.
В противном случае в начальный момент включения блока питания, в зависимости от импеданса входных цепей (сопротивление обмотки
трансформатора, динамическое сопротивление выпрямительных диодов и т. д.), на выходе предохранителя возникнет импульс зарядного тока
длительностью в несколько миллисекунд и величиной в десятки ампер (при мощном трансформаторе и ёмкости конденсатора в несколько тысяч
микрофарад). Этого импульса может оказаться более чем достаточно для, не сказать, что ложного, но абсолютно ненужного
срабатывания устройства защиты.

Начнём с простой, а потому популярной среди радиолюбителей схемы регулируемого электронного предохранителя, опубликованной в журнале
Радио №5, 1988 г., стр.31, под авторством Н. Эсаулова.

Регулируемый электронный предохранитель



Рис. 1

Это устройство предназначено для защиты цепей постоянного тока от перегрузки по току и замыканий цепи нагрузки. Его включают
между источником питания и нагрузкой.

Предохранитель выполнен в виде двухполюсника и может работать совместно с блоком питания с регулируемым выходным напряжением в
пределах 3…35 В. Максимальное полное падение напряжения на предохранителе не превышает 1,9 В при максимальном токе нагрузки.
Ток срабатывания защитного устройства можно плавно регулировать в пределах от 0,1 до 1,5 А независимо от напряжения на нагрузке.
Электронный предохранитель обладает хорошими термостабильностью и быстродействием (3… 5 мкс), надежен в работе.

В рабочем режиме тринистор VS1 закрыт, а электронный ключ на транзисторах VT1, VT2 открыт током, протекающим через резистор R1 в базу
транзистора VT1. При этом ток нагрузки протекает через электронный ключ, набор резисторов R3- R6, переменный резистор R8 и контакты
кнопки SB1.

При перегрузке падение напряжения на цепи резисторов R3-R6, R8 достигает значения, достаточного для открывания тринистора VS1 по
цепи управляющего электрода. Открывшийся тринистор замыкает цепь базы транзистора VT1, что приводит к закрыванию электронного ключа.
Ток в цепи нагрузки резко уменьшается; остается незначительный остаточный ток, равный Iост=Uпит/R1. При Uпит=9 В Iост=12 мА, а при
35 В — 47 мА.

Для того чтобы восстановить рабочий режим после устранения причины перегрузки, нужно на короткое время нажать на кнопку SB1 и отпустить.
При этом тринистор закроется, а транзисторы VT1 и VT2 вновь откроются.


В предохранителе лучше использовать тринисторы КУ103А с напряжением открывания 0,4…0,6 В.



Устройство, приведённое на схеме (Рис.1), является вполне себе работоспособным, но, тем не менее, удачным я бы его не назвал.
Причина этого кроется в большей величине потери напряжения на предохранителе, которое складывается из суммы падений напряжений
на эмиттерных переходах транзисторов VT1 и VT2 (1,2. ..1,4В), и падения напряжения на цепи резисторов, которое при максимальных
токах будет близко к напряжению открывания тиристора. А напряжение открывания тиристора КУ103А 0,4…0,6 В — это величина, которую
можно не обнаружить, даже перекопав сотню изделий, потому как паспортная величина отпирающего напряжение управления на прибор
составляет 0,4…2 В.

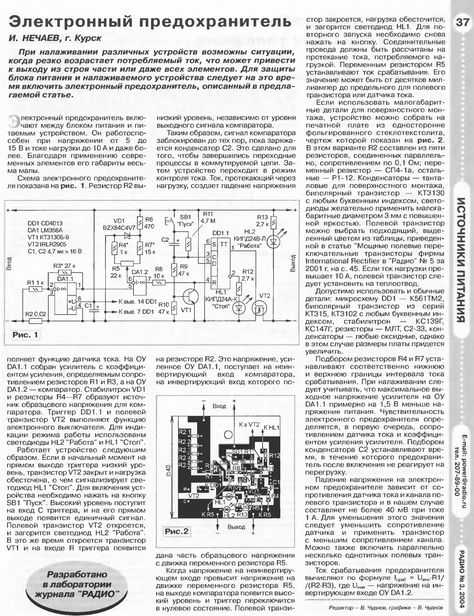

На очереди следующая схема под авторством Игоря Нечаева (Журнал «Радио» №6 2005 г).

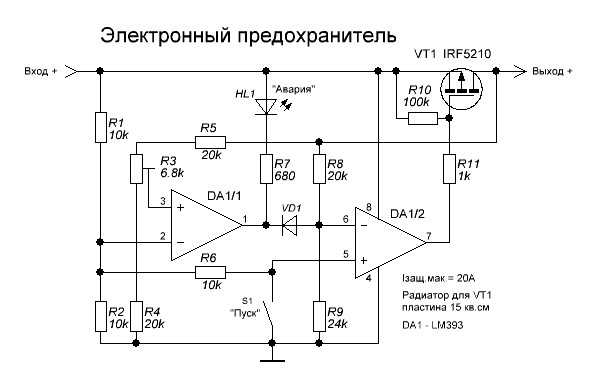

Электронный предохранитель



Рис.2

Предохранитель включают между источником питания (выключателем) и нагрузкой. Устройство работоспособно при напряжении от 5 до 20 В и
токе нагрузки до 40 А. Полевой транзистор Л»1 выполняет одновременно функции электронного ключа и датчика тока, микросхема
ОУ DA1.1 — компаратора напряжения. На микросхеме DA2 собран источник образцового напряжения 2,5 В.

Для запуска устройства служит кнопка SB1, при кратковременном замыкании которой напряжение питания через диод VD2 и резистор R4 поступит
на затвор транзистора, вследствие чего он откроется и подключит нагрузку к источнику питания. Выходное напряжение ОУ зависит от
соотношения напряжений на его входах. Если ток нагрузки меньше тока срабатывания предохранителя, напряжение на неинвертирующем входе
будет больше, чем на инвертирующем, поэтому на выходе ОУ будет напряжение, меньшее напряжения питания примерно на 1,5 В. Транзистор VT1
останется открытым, на неинвертирующем входе ОУ будет стабильное напряжение с резистивного делителя R2R1.

Особенность электронного предохранителя — использование сопротивления канала полевого транзистора в качестве датчика тока.
Основные параметры примененного транзистора: сопротивление канала — 0,027 Ом, максимальный ток стока — 41 А, предельное напряжение
сток-исток — 55 В, а максимальная рассеиваемая мощность — 110 Вт.
Сопротивление канала открытого транзистора зависит от напряжения на его выводах и температуры корпуса, при напряжении питания более
5…6 В оно изменяется в пределах 20…30 %, что вполне допустимо для таких устройств.

С увеличением потребляемого тока будет расти напряжение и на транзисторе VT1. Когда оно превысит напряжение на резисторе R1, на выходе
ОУ напряжение станет уменьшаться, транзистор будет закрываться, а напряжение на нем расти, что приведет к дальнейшему снижению
напряжения на выходе ОУ и закрыванию транзистора. Следовательно, когда ток нагрузки достигает определенного значения, устройство скачком
закрывает транзистор и обесточивает нагрузку. Светодиод HL1 сигнализирует о том, что устройство выключено.

Ток, потребляемый предохранителем в этом состоянии (без учета тока через светодиод), равен несколько миллиампер. Для включения
нагрузки необходимо снова кратковременно нажать на кнопку SB 1.

Ток срабатывания предохранителя устанавливают подстроечным резистором R1. Если напряжение питания стабильно, микросхему DA2 и
резистор R3 можно исключить, заменив последний проволочной перемычкой. Для устойчивого отключения нагрузки при малом токе
срабатывания (менее 1…1. 5А) следует увеличить сопротивление датчика тока, включив резистор сопротивлением около 0,1 Ом в
цепь стока транзистора VT1 (в разрыв цепи в точке А на рис. 2).



К недостаткам приведённого устройства я бы отнёс расположение датчика тока и коммутирующего элемента в минусовой, т. е. в большинстве
случаев — земляной шине блока питания. Это, с одной стороны, может создать сложности с межблоковым соединением (при необходимости) плат
к общей земляной шине, с другой — усложнит изготовление защиты для двуполярного БП.

Похожие схемы электронных предохранителей (с теми или иными вариациями) можно встретить и в зарубежных источниках. Причём применение они
находят в источниках питания с максимальными токами вплоть до десятков и сотен ампер. При столь высоких токах нагрузки, по цепям питания
и земли могут наводиться существенные импульсные помехи, которые будут приводить к ложным срабатываниям быстродействующих электронных
предохранителей. В таких ситуациях приходится значительно увеличивать порог срабатывания компаратора (вплоть до 0,5…1 В) и одновременно
повышать сопротивление датчика тока, что в свою очередь приводит значительному выделению тепла на нём и резкому снижению КПД устройства.

Выходом из положения может стать датчик магнитного поля — геркон и несколько сантиметров толстого провода.

Рис.3

При прохождении тока через обмотку, намотанную поверх датчика (Рис.3), внутри неё возникает магнитное поле, которое приводит к замыканию
контактов геркона.

Намотав обмотку из десяти (или любого другого количества) витков и измерив ток срабатывания геркона, можно масштабировать это значение
на любой интересующий нас ток.

Так например, если геркон КЭМ-1 при десяти витках замыкается при токе через обмотку около 15А, то, намотав 2 витка, мы увеличим
ток срабатывания в 5 раз, т. е. до 75 А, а перемещая геркон внутри катушки, сможем регулировать это ток в некоторых пределах вплоть
до 85. ..90 А.

К достоинствам герконов также можно отнести и относительно высокое быстродействие. Время срабатывания у них, как правило, не превышает 1…2
миллисекунд.

Всё, что теперь остаётся — это нарисовать триггерную схему мощного транзисторного ключа, управляемого герконовым токовым датчиком.



Рис.4

Схема, приведённая на Рис.4, довольно универсальна и позволяет осуществлять защиту устройтв от перегрузки в широком диапазоне
входных напряжений (9…80 вольт) без изменения номиналов элементов.

Устройство состоит из транзисторной защёлки, выполненной на элементах Т1 и Т2, и находится в устойчивом состоянии до момента подачи на
базу транзистора Т2 короткого положительного или отрицательного импульса.

Для того, чтобы включить электронный предохранитель необходимо нажать на нефиксируемый включатель S1, подав на базу Т2 импульс
положительной полярности.

Срабатывает защита от импульса отрицательной полярности, который формируют контакты геркона SF1.

Мощный P-канальный полевой транзистор Т1 следует выбирать с некоторым запасом, исходя из тока срабатывания электронного предохранителя.


Подробно рассмотрим данную схему, её достоинства и недостатки, а также возможности модификации на странице
ссылка на страницу

Приведённая выше схема электронного предохранителя с герконовым датчиком хороша при высоких токах работы устройства,
исчисляемых десятками и сотнями ампер.

При меньших токах я бы отдал предпочтение резистивным датчикам, позволяющим заранее произвести точный расчёт номиналов элементов, а также
ввести плавную или ступенчатую регулировку тока срабатывания. И тут желательно определиться с оптимальной величиной падения напряжения
на резистивном датчике, при котором происходит срабатывание порогового устройства и переход предохранителя из проводящего в закрытое
состояние. На мой взгляд, величина этого напряжения ~ 0,5 В является компромиссной — как с точки зрения помехозащищённости и отсутствия
ложных срабатываний, так и с точки зрения значений КПД электронного предохранителя и падения напряжения на нём.



Рис.5

На элементах Т1 и Т2 выполнен транзисторный аналог тиристора со стабильным напряжением срабатывания ~ 0,6В. Ток срабатывания
этого тиристора, а соответственно и всего предохранителя зависит от номинала резистора R4, который рассчитывается по формуле:
R4 (Ом) ≈ 0,6/Iср (А).

Эту схему, её достоинства, недостатки и различные модификации мы так же подробно рассмотрим на странице
ссылка на страницу.



Как сделать электронный предохранитель своими руками

Было бы преступлением не упомянуть здесь плавкие предохранители. Как и другие типы предохранительных устройств они призваны защищать участок цепи от губительных перепадов питающего тока.



Плавкие предохранители

Отличительная особенность таких предохранителей — их очевидная простота. Устройство представляет собой не что иное, как участок проволоки небольшого диаметра. Последняя легко плавится при превышении силы тока сверх заданного порога.

Конечно, у такого метода защиты есть очевидный недостаток – время реакции (плавление проволоки не происходит мгновенно). То есть от кратковременных, но от этого не менее губительных, импульсов тока он не спасет. Зато он очень эффективен при коротких замыканиях в сети или при превышении допустимой нагрузки.

Принцип работы основывается на тепловой работе, которую совершает ток при прохождении через проводники (и напряжение здесь не имеет особого значения).

Расчет:

Сила тока = Максимально допустимая мощность цепи / Напряжение

То есть максимальная сила тока, которую должен выдерживать плавкий предохранитель в цепи питания 220 В при максимальной нагрузке в 3 кВт – около 15 А.

Ввиду того, что плавкость зависит от множества факторов (диаметр проволоки, теплоотводящая способность окружающей среды, материал, из которого изготовлена проволока, и т.п.), то чаще всего сгоревший элемент меняют согласно готовым расчетам из таблицы ниже (для наиболее популярных металлов).

Таблица 1



Предохранители на реле

Как и было сказано выше, плавкие предохранители имеют серьезный недостаток – время реакции. Кроме того, сгоревший элемент необходимо полностью менять (требуется замена проволоки или всего предохранителя).

В качестве альтернативы можно рассмотреть реле.

Один из примеров реализации такой схемы ниже.

Рис. 1. Схема реле



При коротком замыкании в питаемой цепи резко возрастает ток, вследствие чего составной транзистор (VT1 VT2) запирается и всё напряжение прикладывается к первому реле, которое, в результате срабатывания, размыкает второе реле и ток остается только на закрытом составном транзисторе.

Обозначенный блок рассчитан только на цепи, ток питания которых не превышает 1,6А, что может быть неудобно для разных задач.

Её можно немного переделать так.

Рис. 2. Переделанная схема реле



Номинал R4 не прописан специально, так как он требует расчета в зависимости от параметров питаемой цепи.

В качестве основы можно использовать готовые показатели в таблице ниже.

Таблица 2

R4, Ом

1,6

0,82

0,6

0,39

0,22

Сила тока срабатывания предохранителя, А

0,9

1,3

1,7

2,0

2,4

Обе приведенные схемы рассчитаны на работу только в цепях питания 12 В.



Электронные предохранители без реле

Если ваша схема питается током до 5 А и напряжением до 25 В, то вам определенно понравится схема ниже. Порог срабатывания может быть настроен подстроечным резистором, а время реакции можно задать с помощью конденсатора.

Рис. 3. Схема предохранителя без реле



Ввиду того, что под постоянной нагрузкой транзистор может греться, его лучше всего разместить на теплоотводе.

В качестве альтернативной реализации, но с тем же принципом.

Рис. 4. Схема предохранителя без реле



Еще более простой электронный предохранитель с минимумом деталей на схеме ниже.

Рис. 5. Схема электронного предохранителя с минимумом деталей



При возникновении короткого замыкания транзистор блокируется на непродолжительное время. Если блокировка будет снята, а короткое замыкание останется, то «предохранитель» снова сработает и так до тех пор, пока в питаемой цепи не будет устранена проблема. То есть такой предохранитель не требует включения или выключения. Единственный его недостаток – постоянное включение прямой нагрузки в цепи в виде резистора R3.



Электронный предохранитель для 220 В

Схемы электронных предохранителей, приведенные выше, могут работать только в цепях с постоянным питанием. Но что, если вам нужен быстродействующий предохранитель для защиты питания в цепях с переменным током 220 В?

Можно использовать схему блока защиты от перегрузок ниже.

Рис. 6. Схема блока защиты от перегрузок



Максимальный ток срабатывания этой схемы, выполненной на стабилизаторе 7906 – 2А.

T1 – транзистор TIC225M, а

T2 — BTA12-600CW (замена не допустима).

В качестве более простых альтернатив для цепей с переменным током могут выступать следующие.

Рис. 7. Схемы для цепей с переменным током



Автор: RadioRadar

Электронные автоматические выключатели (ECB) — больше безопасности с EPSITRON®

Высокая мощность включения сочетается с электронным реле. Компактные ECB
WAGO вступают в игру, когда основное внимание уделяется как безопасности, так и превосходному соотношению цены и качества.

ECB семейства EPSITRON ® могут многое предложить:

  • Они обеспечивают надежную защиту от перегрузки и короткого замыкания.
  • Они также позволяют активировать нагрузки большой емкости от 50 000 мкФ и выше без необходимости увеличения номинального тока.
  • Одно-, двух-, четырех- и восьмиканальные модели с номинальным током от 0,5 до 12 А обеспечивают гибкость, необходимую для настройки номинального тока в соответствии с вашими индивидуальными требованиями.
  • При максимальной ширине 45 мм (1,772 дюйма) эти ECB отличаются высокой плотностью каналов для экономии места в шкафу управления.
  • Некоторые устройства также доступны с активным ограничением тока, предотвращающим перегрузку блока питания при коротком замыкании.

Одноканальные электронные автоматические выключатели (ECB)

Новые модули имеют ширину всего 6 мм (0,236 дюйма), что делает их самыми тонкими электронными платами, доступными в настоящее время. Они примерно на 66 % меньше миниатюрных автоматических выключателей, что позволяет экономить еще больше места, особенно при использовании в шкафах управления. Эти ECB позволяют включать нагрузки большой емкости, превышающие 50 000 мкФ, что помогает снизить количество ложных срабатываний из-за пусковых токов.

Преимущества:

  • 24 В пост. тока, доступны шесть версий для номинального тока от 1 до 8 А
  • С устройствами, имеющими цветовую кодировку в соответствии с номинальным током
  • Чрезвычайно тонкая конструкция
  • Включающая способность: >50 000 мкФ
  • Широкий диапазон температур окружающего воздуха: −25 … +70°C (−13 … +158°F)
  • Сброс, включение/выключение непосредственно на модуле или дистанционно с помощью цифрового входного сигнала
  • Инициированный выходной сигнал также может быть объединен в групповой сигнал до 30 устройств
  • Сертификаты: CE, UL 61010, UL 2367

Показать список продуктов

2-, 4- и 8-канальные ЭАВ

Компактные автоматические автоматические выключатели WAGO обеспечивают надежную защиту с превосходным соотношением цены и качества. Они обладают как выдающимися характеристиками, так и надежной защитой от перегрузок и коротких замыканий. При максимальной ширине 45 мм (1,772 дюйма) эти ECB отличаются высокой плотностью каналов для экономии места в шкафу управления.

Преимущества:

  • Двух-, четырех- и восьмиканальный защитный выключатель с регулируемым током от 0,5 до 12 А
  • Высокая емкость включения: > 50 000 мкФ
  • Коммуникационные возможности: удаленный мониторинг и сброс
  • Опциональное активное ограничение тока
  • Сертификаты: CE, UL 60950, UL 2367, GL

Показать список продуктов

Преимущества ECB WAGO для вас

6

—

Простое подключение: Мостовой сигнальный выход и общий сброс до 30 устройств

7

—

Множество вариантов конфигурации:
Опциональная настройка номинального тока от 1 до 8 А и семь различных вариантов конфигурации для цифрового измерительного выхода

8

—

Поворотный переключатель: Номинальный ток можно отрегулировать в шесть шагов для каждого канала отдельно; прозрачная, пломбируемая и маркируемая крышка

9

—

Связь: Быстрая и надежная связь по протоколу IO-Link, сигнальному контакту, беспотенциальному сигналу или манчестерскому протоколу

10

—

Экономия места в шкафу управления:
До восьми каналов в модуле шириной всего 42 мм (1,653 дюйма)

Зачем нужна защита вторичного предохранителя?

На вторичной стороне импульсные источники питания обеспечивают напряжение постоянного тока для нагрузок цепей управления (например, контроллеров, панелей управления, дисплеев и вспомогательных реле). Эти цепи управления также требуют защиты проводки, а если у нагрузки нет собственного защитного блока, защиты устройства. Кроме того, директива по машинному оборудованию EN 60204 требует обнаружения опасных замыканий на землю в цепях управления и их отключения в течение пяти секунд.

Защита от перегрузки по току в первичных импульсных источниках питания очень быстро реагирует на перегрузку по току на стороне выхода. Селективная защита отдельных токовых цепей во вторичной цепи с помощью предохранителей или обычных автоматических выключателей часто оказывается неэффективной, если источник питания не может обеспечить кратковременную перегрузку по току.

Какие типы предохранителей существуют?

Термальный

Возможное применение:

  • Низковольтные, мощные предохранители и предохранители DP
  • Для быстрого отключения требуются большие токи

Объяснение:

  • В примере: десятикратная перегрузка по току (относительно номинального тока предохранителя): отключение в диапазоне 30 мс (наилучший случай) или 200 мс (наихудший случай)
  • Только двукратная перегрузка по току: отключение в пределах 2 с (наилучший случай) или >100 с (наихудший случай).

Тепловые и магнитные

Возможное применение:

  • В автоматических выключателях или выключателях защиты двигателя
  • Для быстрого отключения требуются большие токи

Пояснение:

  • В примере: трех-пятикратная перегрузка по току для характеристики B и работы на переменном токе, дополнительный коэффициент безопасности: 1,2 или 1,5
  • Таким образом, в худшем случае сценарий необходим ток отключения в 7,5 раз больше номинального тока.

Электронный

Возможные области применения:

  • Возможности точной настройки
  • Реагирование в течение короткого времени – даже при малых перегрузках по току
  • Возможна защита длинных и малых сечений кабеля

Пояснение: Автоматические автоматические выключатели
обеспечивают надежную защиту даже при малых перегрузках по току и при большой длине кабеля.

Как работает ЕЦБ?

ECB проверяет, превышает ли выходной ток номинальный ток. Как только выходной ток превышает номинальный ток, выход автоматически отключается полупроводниковым переключателем. Время срабатывания зависит от величины перегрузки по току. Измерение выходного тока, обработка и расчет времени срабатывания, а также срабатывание полупроводникового переключателя выполняются микропроцессором, который контролирует один или несколько выходных каналов. Соответствующее время срабатывания можно найти на графике справа.

Преимущества ECB

  • Отключение перегрузки по току и короткого замыкания на вторичной стороне – даже при длинных кабелях и малых поперечных сечениях – с точностью, скоростью и повторяемостью
  • Селективность, особенно с автоматическими выключателями с активным ограничением тока
  • Дистанционное управление через цифровой вход и выход
  • Быстрая и надежная связь по протоколу IO-Link, сигнальному контакту, беспотенциальному сигналу или манчестерскому протоколу
  • Выгодные установочные размеры и ширина, например, восемь выходных каналов всего на 42 мм (1,653 дюйма), что экономит более 70 % монтажного пространства по сравнению с миниатюрными автоматическими выключателями
  • Номинальный ток, назначаемый для каждого канала
  • Соответствует EN 60204 -1 требования к надежному отключению замыкания на землю через пять секунд

Видео продукта

Функции ECB WAGO

Электронные автоматические выключатели (ECB)

Зачем использовать ECB WAGO?

Руководство

Конфигурация одноканальных ECB (787-2861/0108-0020)

Как я могу сделать светодиодную схему индикации перегорания предохранителя с переменным входным напряжением?

Задавать вопрос

спросил

Изменено
6 лет, 11 месяцев назад

Просмотрено
3к раз

\$\начало группы\$

Я создаю блок питания с входным предохранителем и выходным предохранителем, и я хотел бы иметь индикаторы перегоревших предохранителей. Однако схемы, которые я нашел, обычно имеют заданное напряжение и, следовательно, устанавливают резисторы, которые давали мне разные уровни яркости или не работали вообще. Я использую держатели предохранителей на шасси.

Входной предохранитель: переменный от 12 до 24 В, но хотелось бы, чтобы яркость была одинаковой независимо от напряжения. Если есть такая вещь, как драйвер светодиода постоянного тока, который не очень сложен, это может сработать — на нем всегда будет 12–24 В, когда я ожидаю, что светодиод загорится, если предохранитель перегорел.

Выходной предохранитель: переменный от 0 В до 20 В, и я бы хотел, чтобы светодиод показывал перегорание, даже если выходное напряжение равно 0 В, но не хотел бы, чтобы это напряжение или ток влияли на нагрузку (или требовали, чтобы они были).

У меня есть микроконтроллер на плате, и я мог бы управлять светодиодами с помощью цифровых выходных контактов, но предпочел бы решение, в котором он не используется. Возможна ли такая схема?

По сути, хотелось бы запитать светодиоды заданным напряжением (у меня 5В и 12В), независимо от напряжения на самих предохранителях.

  • светодиод
  • предохранители
  • постоянный ток
  • схема

\$\конечная группа\$

8

\$\начало группы\$

смоделируйте эту схему – Схема создана с помощью CircuitLab

Что касается входного предохранителя, как вы относитесь к еще паре компонентов? R2 и D1 образуют дешевый стабилизатор на 5,1 В для светодиода, обеспечивающий более постоянную яркость.

\$\конечная группа\$

1

\$\начало группы\$

Существуют диоды постоянного тока, такие как AL5809, созданные для этой цели. AL5809 можно заказать в вариантах 15 мА, 20 мА, 30 мА, 40 мА, 50 мА, 60 мА, 90 мА, 120 мА или 150 мА, а также дополнительно подключить параллельно.
