Обвязка бойлера косвенного нагрева с рециркуляцией: схема подключения

В автономных системах ГВС, для многоуровневых объектов разводка имеет повышенную протяженность, что влияет не только на срок подачи горячей воды, но и на перерасход водных и энергоресурсов из-за того, что их приходится сбрасывать в канализацию, пока не пойдёт из крана вода нужного качества.

Такие действия сегодня просто не допустимы, когда весь мир борется за сохранение водных ресурсов на планете. Несложные расчеты говорят о том, что семья с составом в 4-е человека в год может “слить” до 14 тыс. л воды. Эта проблема тревожит научный потенциал ЕС, поэтому там повсеместно реконструируют схемы ГВС с обвязкой бойлера косвенного нагрева с рециркуляцией (БКНсР).

По этому направлению реализуются передовые, инновационные технологии в системе горячего водоснабжения в России.

СодержаниеПоказать

  • 1 Принцип рециркуляции
  • 2 Расчёт мощности и выбор оборудования
  • 3 Бойлер косвенного нагрева Drazice
  • 4 Схема обвязки бойлера косвенного нагрева с рециркуляцией
  • 5 Советы по монтажу

Принцип рециркуляции

Многие такие бойлеры стали оснащать специальным отводом для подключения линий рециркуляция воды для ГВС, чтобы обеспечить постоянную температуру нагретой воды. Поэтому при монтаже системы прокладывают дополнительную трубу, которая обеспечивает движение среды по замкнутому кольцу с возможностью ее отбора.
Система рециркуляция ГВС имеет смысл, если длина труб будет более 10 м. Принцип ее довольно простой, с небольшими конструкционными различиями, зависящими от схемы обвязки бойлера косвенного нагрева, способа разводки для конкретных потребителей: коллекторной, двухтрубной или стандартной.

При коллекторной схеме вода проходит последовательно через коллекторы, и возвращается к исходной точке системы с бойлером косвенного нагрева. В двухтрубной — вода движется параллельно с холодной, но у конечного потребителя она не останавливается, а возвращается к исходной точке.

Что такое рециркуляция

В стандартной схеме применяют обратную линию, от самого дальнего водозабора имеющей общую точку у спускного вентиля бойлера косвенного нагрева к тройнику или к холодной линии в ёмкости. Поэтому горячая вода циркулирует и поступает с расчетными параметрами к потребителю.

Насос рециркуляция горячей воды монтируется в обратку. Регулировка системы выполняется датчиком температуры и таймером, включающего оборудование системы, обычно, во время пиковой нагрузки горячего водоснабжения.

Косвенный нагрев — используется, когда у пользователя в схеме теплоснабжения есть вторичные энергоресурсы, например, в автономной системе теплоснабжения, запитанной от котла, в котором частично энергии идет на нагрев отопление, а другая — на БКНсР.

Греющий теплоноситель движется по внутреннему змеевику емкости, нагревая воду внешнего контура отопления. После чего холодный теплоноситель насосом направляется в котёл для повторного цикла, а вода из и бака-аккумулятора попадает в систему ГВС.

Конструкционно подключение бойлеров могут выполняться с несколькими контурами, в виде змеевиков, работающих от разных источников тепла: к котловому теплоносителю, к дымовым газам, к солнечному генератору и к электрическому ТЭНу.

Расчёт мощности и выбор оборудования

Первоначально, чтобы выбрать схему БКНсР и подобрать оборудование требуется выполнить расчет тепловой нагрузки на ГВС для конкретного потребителя. Неправильный выбранный метод подключения приведет к неэффективности системы рециркуляции ГВС или поломки основного и насосного оборудования.

Как выбрать бойлер

Например, чтобы выполнить расчет, для семьи из 4-х человек берут нормы горячей воды по СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий».

Несложные расчеты показывают, что на мытье посуды потребуется 336 л/неделю, душ- 1280 л/неделю, на мелкие действия еще 280 л/неделю, итого 2856 л/неделю или 17л/час.

Формула для определения мощности:

17х0.0375=0.637кВт

Расчетные параметры нагревателя:

  1. Минимальный объем водопотребления 1.5 л/мин.
  2. Объём емкости — более 100 л.
  3. Время нагрева воды до 2-х часов.
  4. Материал теплоизоляции пенополиуретан либо минвата.
  5. Элементы защиты: клапаны, датчики температуры и давления и предохранители.
  6. Срок службы — от 10 до 12 лет.

Бойлер косвенного нагрева Drazice

В торговой сети имеются надежные, проверенные практикой, бойлеры косвенного нагрева Drazice с объёмами от 80 до 200 л без ТЭНов. Корпус нагревателя подключают к внешнему источнику тепловой энергии с максимальными параметрами 110 C и 10 Бар. Теплопередача происходит через спиральный теплообменник с развитой поверхностью нагрева.

Бойлер комплектуется регулятором выходящей температуры, термостатом для управления трёхходовым вентилем или насосом циркуляции.

В нижней части предусмотрен люк, закрепленный на фланце для проведения работ по ремонту и обслуживанию, например, во время очистки бака от мусора и накипи.

Преимущества косвенных бойлеров Drazice:

  • долговечность, бак изнутри покрыт эмалью без никеля и магниевым анодом для антикоррозионной защиты;
  • наличие дополнительного фланца для размещения змеевика серии R;
  • энергоэффективность класса «В»;
  • защита от гальванического эффекта и электрохимической коррозии;
  • автоматика управления для безопасной эксплуатации.

Схема обвязки бойлера косвенного нагрева с рециркуляцией

Принцип подключения водонагревателя косвенного нагрева не отличается от обычного бойлера.

Стандартное устройство выглядят так как большие баки и состоят из следующих элементов:

  • цилиндрический бак – горизонтальный или вертикальный;
  • изоляционное покрытие для сохранения температуры;
  • датчики температуры и давления;
  • змеевик — теплообменник;
  • антикоррозионная защита.

Самое сложное оборудование — это змеевики, которые выполняют из стали или латуни. Они изготавливаются сложной конфигурацией поближе к днищу бака для равномерного нагрева среды. которая поступает в змеевик емкости.
Обвязка БКНсР производится согласно чертежам с учетом индивидуальных характеристик схемы теплоснабжения.

Для создания контура ГВС через бойлер используют 3 стандартные схемы монтажа:

  1. Включение в схему трехходового клапана.
  2. Размещение циркуляционного насоса с несколькими режимами работы.
  3. Обвязка через гидравлическую стрелку.

Трехходовые клапаны применяются с баками повышенного объема, а схема рассчитывается по принципу двухконтурного отопления. Схема с трёхходовым клапаном предусматривает установку 2-х циркуляционных насосов для распределения поступающей среды по потокам на отопление и ГВС и комплектуются термостатами и автоматическими переключателями сред.

Гидравлические стрелки используют на объектах, имеющих больше 2 контуров, например, радиаторы, тёплые полы или ГВС. Можно рециркуляцию воды выполнить по упрощенной схеме подключения бойлера косвенного нагрева, используя полотенцесушитель, для этого его устанавливают в разрыв закольцованного циркуляционного контура с насосом. Он создает напор движения среды по замкнутому контуру, БКНсР в этом случае имеет 3 врезки, 2- для ГВС и одну для подпитки системы.

Схема с рециркуляцией

Если водонагреватель имеет безнасосную схему циркуляции, рециркуляцию выполняют с помощью трехходового термостатического смесителя: ГВС, подогреваясь, циркулирует по замкнутому контуру, по мере расхода, подпитывается холодной водой.

Советы по монтажу

Считается, что легче выполнить обвязку, когда БКНсР монтируется одновременно с котлом и другим дополнительным оборудованием ГВС, поскольку врезать его в действующую схему сложнее из-за габаритов и недостаточности свободных площадей котельного зала.

Основные правила установки:

  • рационализация площадки размещения, поближе к источнику;
  • обустройство снования для бака;
  • установка мембранного гидроаккумулятора на выходе ГВС воды в бойлере, с объемом не менее 1/10 БКНсР;
  • обеспечение автономности каждого контура нагрева, через использование шарового крана;
  • обеспечение защиты от противотока, через установку обратного клапана;
  • обеспечение качества воды фильтрацией.

Требования безопасности при установке:

  1. Запрещено закреплять тяжелое оборудование на гипсокартонных или тонких перегородках. Кронштейны должны быть закреплены анкерами или дюбелями.
  2. Не зависимо от вида установки, монтаж производят выше уровня котла, или на его уровне.
  3. Напольный тип размещают на прочном основании высотой до 1 м.
  4. При установке, патрубки должны быть направлены к котлу.

Главная задача с которой успешно справляется БКНсР — повышение качества услуги ГВС в энергоэффективном режиме. Фактически, система ГВС с бойлером косвенного нагрева совместила в себе лучшие качества накопительных и проточных агрегатов.

Система рециркуляции горячей воды — назначение, схемы, эксплуатация: tvin270584 — LiveJournal

Владельцам частных домов знакома ситуация, когда при включении горячей воды в душе или умывальнике приходится долго ждать ее нагрева. Десятки раз включая кран в течение дня, мы впустую тратим сотни литров воды и напрасно сжигаем топливо. В статье мастер сантехник расскажет, для чего необходима рециркуляции горячей воды и как её правильно смонтировать.

Как сделать, чтобы вода в кране всегда была горячей

Достаточно широко распространены ситуации, когда в частных домах вся система водоподготовки объединяется в одном техническом помещении, максимально удалённом от обитаемой зоны. Также часто можно встретить проекты домов, имеющих несколько санузлов, в том числе на разных этажах. Для таких ситуаций характерна значительная протяжённость трубопроводов горячего водоснабжения, что сулит жильцам некоторые неудобства.
Например, при открытии горячей точки водоразбора требуется время, порой немалое, пока вода, проследовав по каналам и отдав им часть собственного тепла, начнёт поступать из крана при номинальной температуре. Это не только вызывает определённые неудобства при каждом использовании санузла, но также приводит к перерасходу воды, которая на многих объектах частного строительства служит стратегическим ресурсом.

Инженеры успешно решили эту проблему. Вода в контуре горячего водоснабжения всегда будет горячей лишь при условии ее непрерывной циркуляции от бойлера к кранам.
Как известно, существуют три варианта организации горячего автономного водоснабжения в частном доме:

  • С помощью двухконтурного котла.
  • С использованием бойлера прямого нагрева.
  • Через систему «двухконтурный котел + бойлер косвенного нагрева».

Первый способ для организации рециркуляции не подходит, да и с точки зрения экономичности он наименее эффективный. Котел в этом случае греет жидкость в контуре водоснабжения, а насос подает ее к точкам разбора. При небольшой протяженности линии (до 10 метров) потери воды относительно невелики. Если же ванная комната находится на втором этаже и значительно удалена от котельной установки, ждать горячую воду в кране приходится долго. Как мы уже говорили, остывшая вода в этом случае должна быть полностью вытеснена горячей.
Второй и третий варианты горячего водоснабжения допускают установку рециркуляционного контура. Если мы греем воду бойлером, то обеспечить постоянное наличие горячей жидкости в кранах на протяженных магистралях несложно. Для этого труба, подающая воду к точкам разбора, «закольцовывается». Выйдя из теплообменника бойлера, горячая жидкость идет к кранам и, если они закрыты, возвращается в бак. Вода в этом случае не стоит неподвижно в трубах. Она непрерывно движется по ним и подогревается в бойлере. Поэтому ее температура всегда остается высокой.
Система «двухконтурный котел + бойлер косвенного нагрева» оптимально подходит для рециркуляции. Она работает по такой схеме: котел греет воду в контуре горячего водоснабжения и подает ее в теплообменник бойлера. Жидкость в его баке нагревается, и насос гонит ее к точкам разбора. Врезав в трубу обратную магистраль, мы получаем нужный результат. Горячая жидкость начинает циркулировать по кругу. В любой момент она доступна для пользователей.
Следует отметить, что не только двухконтурный, но и одноконтурный котел, оснащенный бойлером косвенного нагрева, можно оборудовать петлей рециркуляции. Разница между ними состоит в том, что в одноконтурном агрегате вода из теплообменника бойлера поступает в радиаторы отопления. В двухконтурном котле магистрали отопления и горячего водоснабжения работают независимо друг от друга.
Насосный узел и обвязка
Схема компоновки узла рециркуляции может отличаться в зависимости от используемого водогрейного и насосного оборудования. Например, конструкцией некоторых бойлеров косвенного нагрева предусмотрен третий отвод из верхней трети ёмкости для подключения возвратной трубы рециркуляции. Если такого отвода нет, обратный поток подключается через тройник к патрубку подачи холодной воды.

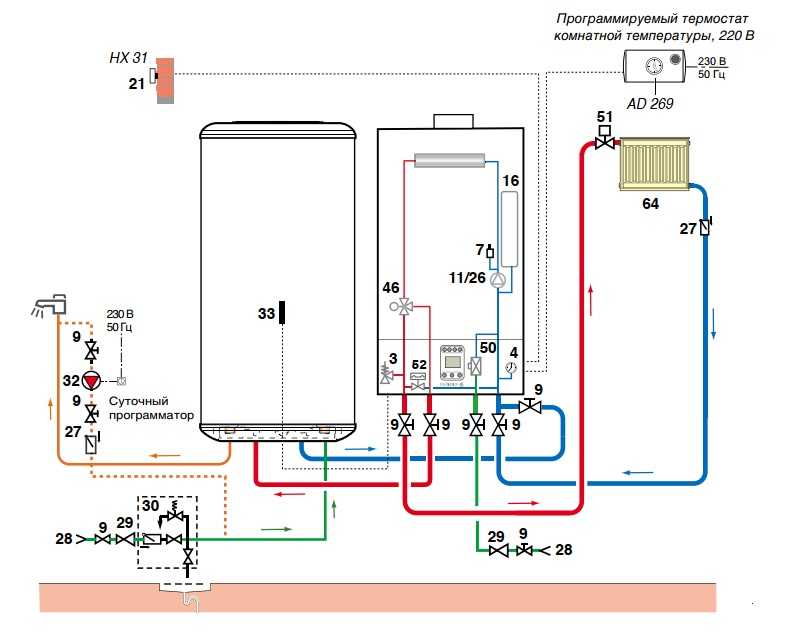

Пример схемы обвязки бойлера косвенного нагрева с рециркуляцией горячей воды: 1 — котёл отопления; 2 — группа безопасности котла с расширительным баком; 3 — циркуляционный насос системы; 4 — группа безопасности бойлера с расширительным баком; 5 — потребители горячей воды; 6 — радиаторы отопления; 7 — бойлер косвенного нагрева; 8 — циркуляционный насос бойлера; 9 — обратные клапаны; 10 — циркуляционный насос системы отопления; 11 — сетчатый фильтр грубой очистки
Если взять в качестве примера стандартный электрический водонагреватель с двумя отводами, то на патрубке подачи холодной воды сначала устанавливается разъёмное соединение с накидной гайкой и группа безопасности для бойлеров. Ниже монтируется тройник, на два свободных отвода которого устанавливают шаровые краны. Один из них предназначен для подключения к магистрали ХВС, другой — для обратной трубы петли рециркуляции.

Схема рециркуляции горячей воды с накопительным бойлером: 1 — накопительный водонагреватель; 2 — кран для подсоса воздуха при сливе бака; 3 — группа безопасности; 4 — обратные клапаны; 5 — циркуляционный насос; 6 — недельно-суточный таймер; 7 — потребители горячей воды
Таким образом, подача холодной воды в систему происходит только при снижении давления от открытия водоразбора, в остальных случаях горячая вода циркулирует по замкнутой петле, включающей весь объём бойлера. Это главный недостаток водонагревательных приборов, конструкция которых не предусматривает их использование в системах с рециркуляцией горячей воды. При такой схеме подключения бойлер не будет как положено отдавать 2/3 своего объёма с неизменно высокой температурой, ведь при подпитке весь объём жидкости будет равномерно охлаждаться.
Циркуляционный насос для горячего водоснабжения
Что касается насоса для рециркуляции горячей воды, ведущими производителями сантехнического оборудования (Wilo, Grundfos) разработаны целые серии приборов. Их основное отличие от стандартных циркуляционных насосов — резьбовые патрубки для подключения такого же типоразмера, который обычно используется в бытовых системах водоснабжения — под резьбу 1/2″ или 1/4″.

В остальном такие насосы практически полностью идентичны оборудованию, которое используется в системах отопления с принудительной циркуляцией теплоносителя. Из дополнительных функций могут иметься в наличии регулировка производительности, суточно-недельный таймер и термостат.

Для системы рециркуляции ГВС  частного дома нет смысла использовать  насос слишком большой производительности.  Должный комфорт вполне можно обеспечить и насосом с меньшими показателями.  Для среднестатистического дома  вполне достаточно центробежного насоса с мокрым ротором, мощностью не более 25 Вт.

Система трубопроводов
Один из главных недостатков систем с рециркуляцией горячей воды заключён в их повышенной материалоёмкости. Помимо того что водопроводный контур состоит из двух труб, замкнутых в петлю, дополнительно требуется обеспечить теплоизоляцию каналов, дабы сдерживать в пределах нормы паразитные утечки тепла. Но обе эти проблемы решаются относительно легко.

Лучший вариант материала для обустройства системы с рециркуляцией — полиэтиленовые трубы (PEX) с надвижными пресс-фитингами. Да, монтаж таких систем требует использования специального дорогостоящего оборудования, однако вполне можно обойтись комплектом ручного инструмента для опрессовки, взятым в аренду. При этом в пересчёте на погонаж сами трубы обходятся значительно дешевле полипропиленовых и металлопластиковых, а срок их службы несопоставимо выше.
В любом случае, схема прокладки трубопровода достаточно проста. Первая её часть, подающая воду к сантехническому оборудованию, монтируется непрерывной линией от теплового узла последовательно к каждой точке водоразбора. На последней точке в цепи трубопровод не заканчивается, он возвращается обратно к тепловому узлу. Это обстоятельство нужно учитывать при рассмотрении различных схем прокладки, чтобы минимизировать расход материалов на организацию петли.
Перед прокладкой каждый отдельный сегмент трубопровода облачается в поясную теплоизоляцию из вспененного полиэтилена или каучука. Последний материал более предпочтителен для тех участков труб, которые впоследствии будут замурованы. Теплоизоляция должна размещаться вплотную к фитингам, все стыки между оболочкой нужно обязательно проклеить металлизированным скотчем.
Эксплуатация и режимы работы
Мнение, что система рециркуляции послужит причиной дополнительных энергозатрат, не лишено оснований, однако во многом преувеличено. Дело в том, что в отопительный период, когда в горячей воде есть самая насущная необходимость, паразитные теплопотери так или иначе остаются внутри теплового контура здания, а потому не могут считаться бесцельной тратой. Летом же, когда в обогреве помещений надобности нет, рециркуляцию можно попросту отключить, обесточив насос и перекрыв кран на обратной стороне петли. Правда, для этого устройство принудительной циркуляции должно размещаться по схеме после всех точек водоразбора.

Рециркуляция горячей воды может быть относительно легко автоматизирована. Даже если насос не снабжён встроенным программируемым таймером, ничто не мешает установить отдельное управляющее устройство и отключить работу системы ночью или в отсутствие хозяев. Если же жильё снабжено системой бытовой автоматизации, можно наладить работу системы рециркуляции на основе алгоритмов «Умного дома» или охранной сигнализации.
Видео
В сюжете — Схема рециркуляции горячего водоснабжения

В сюжете — Схемы подключения линии рециркуляции к бойлеру

В сюжете — Как правильно организовать рециркуляцию горячего водоснабжения из бойлера косвенного нагрева с использованием трехходового термостатического смесительного клапана

В продолжение темы посмотрите также наш обзор Бойлер косвенного нагрева или электрический бойлер — что лучше

Источник

https://santekhnik-moskva.blogspot.ru/2020/10/Sistema-retsirkulyatsii-goryachey-vody. html
