Схема разводки водяного теплого пола: 5 Схем подключения водяного теплого пола

Содержание

Подключение водяного теплого пола к системе отопления

Краткое содержание

1 Особенности комбинированной системы отопления
2 Как подключить теплый пол к коллектору
- 2.1 Простая схема
- 2.2 Полноценная схема
3 Как подключиться к отопительной системе
4 Как подключить комбинированное отопление в квартире
5 Особенности подключения обогрева пола к системе отопления
6 Видео: Монтаж водяного теплого пола

Гидравлический теплый пол чаще всего монтируется в бетонную стяжку. При этом, произведя все работы своими руками, можно сэкономить немало финансовых средств. Но чтобы такой обогрев безотказно работал, трубы необходимо подключить либо сразу к котлу, в случае с одним контуром, либо сначала к коллектору, а затем – к котлу.

Монтаж отопительной системы теплого пола

Прежде чем производить подключение коллектора к котлу, следует рассмотреть все возможные схемы и сделать правильный выбор, так как от него зависит эффективность дальнейшей эксплуатации.

Особенности комбинированной системы отопления

Обогрев пола, подключенного к общему отоплению, может использоваться в помещениях любой площади. Это идеальный вариант, как для одноэтажных частных домов, так и для двухэтажных домов, в которых теплый воздух, поднимаясь вверх, нагревает межэтажное перекрытие.

Принципиальная схема комбинированной системы отопления

И хотя такой способ обогрева является прерогативой владельцев загородной недвижимости, при соблюдении определенных правил водяной теплый пол может эксплуатироваться и в городских квартирах. Единственным недостатком является невозможность его подключения к центральному отоплению, на что существует множество причин. Можно привести лишь несколько из них:

Оптимальные материалы труб

гидравлическое сопротивление в трубах, уложенных в бетонной стяжке, гораздо выше, чем в радиаторах;
качество теплоносителя, подаваемого в централизованное отопление, может негативно сказаться на работе теплого пола;
перепады давления в отопительной системе способны привести к гидроударам.

По этой причине жильцам квартир приходится устанавливать теплообменник или отопительный котел, на что требуется получить разрешение. А учитывая, что наиболее доступным видом топлива по сей день является газ, целесообразно рассматривать установку именно газового котла. Впрочем, если теплый водяной пол планируется эксплуатировать в загородном доме, расположенном вдали от цивилизации, можно рассмотреть установку твердотопливного котла, к которому также можно подключить комбинированное отопление с использованием коллектора.

Как подключить теплый пол к коллектору

Осуществить подключение водяного теплого пола к коллектору можно по одной из двух схем.

Коллектор с накладным датчиком температуры

Простая схема

Особенностью этой схемы является то, что к одному коллектору подключаются все трубы подачи теплоносителя, а к другому – «обратки».

Устройство коллектора отопления

Шкаф коллектора устанавливают в месте, где он не мешается, но и находится в постоянном доступе. Для коллектора, предназначенного для подачи, необходимо приобрести запорные вентили, а после их установки подключить контуры напольного обогрева. Впрочем, запорные вентили можно заменить термостатическими смесителями, особое устройство которых позволяет задавать пропускную способность крана, не создавая резких скачков давления.

Чтобы осуществлять контроль за температурой теплоносителя и давлением в контурах, радом с вентилями можно установить термометр и манометр. Подведенные трубы, через которые будет проходить «обратка», соединяются с другим коллектором посредством компрессионных фитингов.

Если при монтаже такого обогрева использовался материал разного диаметра, их соединение производится с помощью универсальных фитингов или переходников.

Универсальные резьбовые фитинги

Существенным недостатком этой схемы является то, что большинство финишных покрытий не рекомендуется нагревать выше 30°С, а температура воды в котле составляет 80°С. В процессе эксплуатации такого обогрева могут возникнуть сложности с регулировкой его температуры. Снизить температуру нагрева можно лишь, перекрыв запорный кран. Таким образом, вода в контуры перестанет поступать, и они, соответственно, перестанут нагреваться.

[ads-mob-1][ads-pc-1]

Полноценная схема

В этом случае потребуется установка дополнительных элементов:

насосно-смесительного узла, который можно заменить трехходовым смесителем;
Насосно смесительный узел VALTEC COMBIMIX
крана для слива воды из системы;
Кран для радиатора отопления
воздухоотвода;
Воздухоотвод для коллектора теплого пола
циркуляционного насоса.
Схема подключения насоса

Установка насосно-смесительного узла требуется для подмешивания холодной воды к горячей, которая поступает из котла, что позволит достичь ей оптимальной температуры.

Насосно-смесительный узел для теплого пола

Заменять насосно-смесительный узел трехходовым смесителем имеет смысл только в том случае, если водоснабжение отличается хорошей циркуляцией воды.

Чтобы перед входом в систему не образовывались пузырьки воздуха, на подающий коллектор монтируется воздухоотвод. Сливной кран устанавливается на «обратку», что позволяет сливать воду из контуров при необходимости проведения ремонтных работ.

Циркуляционный насос подключается на «обратку» отопления.

Как подключиться к отопительной системе

Контур отопления может быть двух типов:

однотрубным;
двухтрубным.

Однотрубная и двухтрубная типы системы отопления

В первом случае предусматривается наличие замкнутого контура с отсутствием разделения магистральных труб на подачу и «обратку». Температура воды на выходе из котла составляет порядка 80°С. После ее прохождения по всем радиаторам, установленным в доме, она снижается до 50°С. Этого достаточно для полноценного обогрева водяного теплого пола.

Для удобства управления всеми контурами, не затрагивающего работы радиаторного отопления, в подающие и отводящие трубы устанавливаются запорные краны. Возможность регулировки температуры воды достигается путем монтажа на «обратке» байпаса.

Благодаря такому решению все насосы работают независимо и обеспечивают для своих контуров необходимый расход теплоносителя

Если байпас закрыт, то теплоноситель двигается через контуры, проложенные в стяжке, прогревая их. Открытие байпаса позволяет остановить обогрев, направив воду в котел. Регулировать интенсивность нагрева пола можно путем изменения поступления количества воды, установив байпас в промежуточное положение.

В отличие от однотрубного, двухтрубный тип отличается разделением контура на прямую и обратную подачу воды. Нагретая вода из котла поступает по подающей трубе, расходясь по радиаторам и в систему теплого пола. Остывая, теплоноситель отводится обратно в котел посредством другой трубы. Подключение гидравлического теплого пола осуществляется к отводящей трубе непосредственно перед самым котлом

Так же, как и в предыдущем варианте, регулировка температуры воды осуществляется посредством байпаса.

Как подключить комбинированное отопление в квартире

В некоторых регионах разрешается переоборудовать систему отопления в квартирах. Гидравлический теплый пол в данном случае будет состоять из следующих элементов:

коллектора;
смесительного узла;
циркуляционного насоса.

Установка теплого пола в квартире

Выход стояка подачи на обогрев пола подключается к смесительному узлу, в котором горячий теплоноситель смешивается с водой, поступающей из отводящей трубы, достигая при этом оптимальной температуры.

Особенности подключения обогрева пола к системе отопления

Чтобы избежать массы неприятностей, связанных с эксплуатацией напольного обогрева, нужно не просто врезать в стояки отопления контуры гидравлического пола, а соблюсти определенные правила:

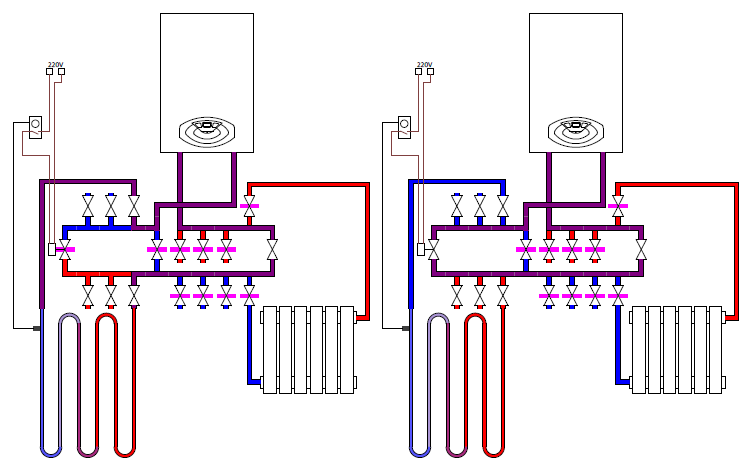

Схема подключения водяного теплого пола к системе отопления

Циркуляция воды в длинных контурах возможна лишь с помощью циркуляционного насоса.
Для эффективного обогрева и исключения возникновения гидроударов, давление в системе должно выравниваться с помощью специального устройства.
Обязательным элементом является воздухоотводчик, позволяющий отводить пузырьки воздуха из контуров.
Чтобы контуры водяного варианта не засорялись, подача воды должна осуществляться через фильтры.
Подключение коллектора теплого пола
Смесительный узел также является обязательным элементом, позволяющим охлаждать теплоноситель, поступающий из системы отопления до оптимальной температуры. В противном случае под угрозой окажется целостность бетонной стяжки и финишного покрытия пола.
Облегчить процесс монтажа обогрева пола от центрального отопления позволяют готовые смесительно-коллекторные узлы, в которые уже входят все необходимые элементы.

Процесс запуска обогрева пола от отопления должен осуществляться плавно, путем постепенного повышения температуры в течение нескольких дней.

[ads-pc-2][ads-mob-2]

Видео: Монтаж водяного теплого пола

Сергей

sergii852@gmail. com

| + posts

Главный редактор сайта. Профессиональный печник со стажем 8 лет.

Подключение водяного теплого пола к системе отопления: инструкция

Содержание статьи

1 Подготовка основания под теплый пол
2 Как запитать теплый пол от системы центрального отопления
3 Как подключается теплый пол от системы отопления
- 3.1 Прямое подключение
- 3.2 Подключение через клапаны
- 3.3 Цены на клапан RTL
- 3.4 Подключение к однотрубной разводке
- 3.5 Традиционная схема подключения теплого пола
- 3.6 Цены на узел подмеса для теплого пола
4 Как выполнить подключение
- 4.1 Цены на греющий кабель и комплектующие
- 4.2 Видео — Как сделать теплый пол от отопления?
- 4.3 Видео — Подключение теплого пола к существующей системе отопления

Подготовка основания под теплый пол

Когда ваш дом только строится, организовать правильно работающую систему отопления не представляется сложным — вы вольны пропускать и подключать коммуникационные линии любым удобным из возможных способов. Но если речь идет об обустройстве теплого пола в уже жилом помещении, где установлены двери, выведен уровень пола и так далее, задача превращается в практически невыполнимую. Как быть в такой ситуации? Для начала давайте рассмотрим, что включает в себя «пирог» теплого пола, а потом подумаем о вариантах его реализации.

Слоеный пирог теплого пола

Весь пол состоит из нескольких слоев. Начинается все с гидроизоляции, которая защитит перекрытие от возможных протечек. Она особенно актуальна в многоэтажных домах, ведь протечка может вызвать затопление соседей, а это большие расходы на ремонт чужой квартиры.
Далее идет утеплитель – нам не нужно греть бетонную плиту или землю снизу, все тепло должно идти наверх, иначе система станет крайне неэффективной и дорогой. Используют обычно плотный экструдированный пенополистирол, пенопласт или вспененные подложки с теплоотражающими свойствами. Утеплитель, в зависимости от его типа и основания, на которое он укладывается, может занимать от 1 до 10 см высоты помещения.
Затем разводятся сами трубы, по которым будет течь горячая вода, подогревающая все вокруг. Используют для этого металлопластик или сшитый полипропилен.
Трубы теплого пола закатываются в цементно-песчаную стяжку, толщина которой должна составлять 8,5 см.

Поверх утеплителя уложены трубы с теплоносителем

Итого мы получаем среднюю высоту пирога в 12-15 см. Понятное дело, что поднимать настолько полы в жилой комнате ни один нормальный человек не будет. Как же тогда быть? Существует несколько вариантов, как сократить толщину пирога и вместить ее в помещение в разумных пределах.

Можно добраться до плиты перекрытия

Самое первое, что приходит в голову – это сбить старую стяжку прямо до основания. Работа эта может быть очень тяжелой, создаст много шума и пыли. Так же потребуется организовать вывоз большого количества строительного мусора.
Если убирается стяжка в доме, где полы обустроены по грунту, то вы можете углубиться на нужный уровень. На бетонном перекрытии такой возможности нет по понятным причинам.
Вместо пенополистирола, в качестве утеплителя мы можете использовать фольгированные подложки, например, пенофол. Толщина такого материала не превысит 1 см, а его энергоэффективность находится на очень высоком уровне.
Что такое пенофол?
Можно уменьшить толщину стяжки до 6 см. Конечно, это не есть хорошо, но в некоторых ситуациях другого выхода не находится.
Также можно применить систему теплого пола на специальной подложке, поверх которой на не очень толстый слой клея можно сразу монтировать плитку, как это показано на фото ниже. Этот материал имеет очень хорошую адгезию к бетону, он одновременно выполняет функцию гидро- и теплоизолятора, однако под него рекомендуется устраивать хорошее ровное основание, например, сделать тонкий слой наливной стяжки.
Теплый пол на монтажной подложке
Также стяжка может быть заменена «сухой системой» теплого пола. Принцип ее строения станет понятен, если рассмотреть схему выше. В составе имеется жесткое теплоизоляционное основание, уложенные в пазу металлические пластины, выполняющие роль теплораспределителя. Поверх такого пола не получится положить керамическую плитку – он подходит под линолеум, ламинат и прочие настилаемые покрытия.
Сухой способ укладки водяного теплого пола

Не знаете, как стелить ламинат на деревянный пол? В специальной статье мы расскажем все тонкости процесса: от выбора подложки и самого ламината до пошаговой инструкции по его монтажу.

Последние два решения обойдутся вам намного дороже, чем классический «пирог», тем не менее, они достаточно эффективно решают проблему с уровнем пола, который недопустимо высоко поднимать.

Многие домашние мастера не кладут утеплитель вовсе, а высоту стяжки уменьшают до 4 см. Делать так не нужно, ведь в первом случае значительная часть тепла будет уходить в землю или перекрытие, а во втором сильный нагрев бетонного монолита приведет к его ускоренному разрушению – появятся трещины, начнет отлетать внешняя отделка.

Как запитать теплый пол от системы центрального отопления

Если в вашей квартире источником тепла является централизованная система отопления, то с установкой теплого пола возникнет ряд проблем. Начнем с того, что законодательно вмешиваться в ее работу запрещается, причем не только на территории Российской Федерации. И не важно, подсоединяете вы теплый пол или дополнительные радиаторы – инспекция моментально выпишет вам штраф, размер которого может быть немаленьким. В результате все придется узаконить, либо же от вас потребую демонтаж установленного оборудования.

Вмешиваться в центральную систему отопления запрещено

Интересно знать! Если подключить теплый пол к водопроводу на горячую воду, последуют аналогичные санкции, хотя обнаружить такое обычно проверяющими очень сложно.

Как энергетическая компания может узнать о несанкционированной врезке?

Если вы тепло забираете для своих нужд, значит, его недополучат ваши соседи, так как извилистая система теплого пола становится причиной увеличения гидравлического сопротивления. Они начинают жаловаться в инстанции, после чего по всем квартирам по стояку проводится инспекция отопительного оборудования, на предмет наличия у жильцов несанкционированного оборудования.
Если ваш теплый пол даст течь, и вы затопите соседей снизу, найти причину у проверяющих не составит большого труда. О последствиях вы уже знаете.
В энергетических компаниях есть соответствующие служащие, которые следят за показаниями общедомовых тепловых счетчиков. Отклонения от нормы также могут стать причиной проверки.
Также проверка может быть плановой, для чего не требуется никаких предпосылок со стороны жильцов дома или показания приборов.

Такая врезка в старых домах недопустима

Поэтому советуем не хитрить, и сразу обратиться за официальным разрешением в энергетическую компанию. Там вам выдадут все необходимые документы, в том числе и с техническими условиями, которыми вы будете руководствоваться при установке системы теплого пола. Далее вам понадобится разработать проект, выполнить монтаж и в завершение ввести ее в эксплуатацию.

Интересно знать! Если ваш дом старой постройки, то в 99% случаев вы получите отказ на проведение таких работ, что, собственно, и заставляет многих хитрить. Если у вас в квартире предусмотрено индивидуальное отопление, то решить вопрос будет намного проще.

Как подключается теплый пол от системы отопления

Мы не призываем никого обходить законы, а просто даем информацию, как такое подключение может быть реализовано, тем более что приведенные схемы подойдут и для частных домов, где, как говорится, каждый сам себе хозяин.

Схематическое изображение системы водяного теплого пола

Для нормальной работы оборудования вам нужно обеспечить два основных условия. Первый – это подача в систему воды, подогретой не сильнее 55-ти градусов (это максимум). Высокая температура может повредить напольное покрытие, да и перемещаться по такому горячему полу вам будет некомфортно – оптимальная температура составляет 26-30 градусов. Второй момент – это обеспечение только потребного расхода тепла, иначе вы получите падение производительности батарей, что лишает смысла всей затеи.

Теперь давайте рассмотрим несколько вариантов подключения и сравним, какой из них больше соответствует указанным требованиям.

Прямое подключение

Этот способ является самым примитивным – контур отопления напрямую подключается к подаче и обратке радиатора (двухтрубная система). Такая система будет более менее нормально работать только при выполнении следующих условий:

Общая площадь, которую будет обогревать теплый пол, не должна превышать 100 квадратов.
Подогревает воду газовый котел, который может в автоматическом режиме удерживать температуру теплоносителя на уровне 40-50 градусов.
Котельная оборудована хорошим циркуляционным насосом, производительности которого будет достаточно для работы всей системы отопления.

Контур теплого пола подключен напрямую к радиатору

В принципе, такой вариант подключения имеет право на жизнь, но он обладает несколькими серьезными недостатками. Во-первых, вода всегда будет двигаться по пути наименьшего сопротивления, и это будет центральная магистраль, а не извилистые трубы теплого пола с радиаторами. Во-вторых, если за окном серьезный мороз, вы начнете топить сильнее, из-за чего полы прогреются до некомфортной для хождения температуры.

Также веселая ситуация наблюдается тогда, когда «мастера» подключают контур теплого пола к обратной магистрали в разрыв. В результате уменьшается расход теплоносителя, перестают греть и радиаторы, и теплый пол.

Подключение через клапаны

Намного правильнее будет подключить контур теплого пола через терморегулирующие клапана РТЛ. Ставятся они на обратку, после чего выставляется на нужную температуру.

Клапан RTL

Цены на клапан RTL

~~Клапан RTL~~

Работает такая схема следующим образом:

Устройство замеряет температуру, циркулирующего в теплом полу теплоносителя.
Как только она достигает заданного пользователем уровня, в системе перекрывается термостатический клапан. Циркуляция в теплом полу останавливается, вода течет только через радиаторы.
Теплый пол остывает, отдавая тепло бетонной стяжке, которое потом проходит в напольное покрытие.
Как только температура снизится до порогового уровня, клапан снова открывается и циркуляция возобновляется.

Последовательное подключение теплого пола

У такой системы также есть недостатки. Самый главный это ограничение длины трубопровода, который не должен превышать 50 м. Если подключить контур длиннее, теплый пол начинает прогреваться неравномерно – в системе очень высокое гидравлическое сопротивление. Для решения проблемы контур развивается на 2 или 3 отдельные части.

Однако, плюсов больше:

Такой обогрев вы можете сделать в любом помещении, и привязка к котлу не потребуется. На лицо экономия на материалах.
По цене такое решение будет выходить намного дешевле, чем варианты со смесительными узлами и мощными насосами.
Если на радиаторах установлены воздушные термоголовки, то теплый пол может функционировать и летом, тогда как радиаторы будут холодными.

Связка теплого пола и системы отопления

Такую схему подключения можно применить и в квартирах с центральным друхтрубным теплоснабжением.

Совет! Грязный теплоноситель, что не редкость для центральных систем, достаточно быстро приведет к выходу из строя клапана РТЛ.

Подключение к однотрубной разводке

Однотрубная система или «ленинградка» известна своей безотказностью в работе и высокой надежности, однако у нее есть один серьезный недостаток – температура воды в последних радиаторах существенно снижается, из-за чего в отдаленных от котла комнатах устанавливается более низкая температура. Если подключить к такой системе еще и теплый пол, то можно ожидать еще большего падения температуры, плюс потребуется установить насос, так как сама по себе вода в таком полу циркулирует плохо.

Для однотрубной системы характерно падение температуры ближе к концу контура

В целом теплый пол при таком подключении обладает следующими параметрами и требует:

Чтобы все работало нормально, в контуре не должно быть больше 5-ти радиаторов. Соединяются они трубой DN.
Врезка теплого пола делается в конце контура, после всех радиаторов, чтобы не снижать на них температуру.
Расстояние между врезками на подачу и обратный ток минимум должно составлять 30 см.
Также нужна установка трехходового смесительного клапана, чтобы температура в контуре поддерживалась на одном уровне.
Трехходовой смесительный клапан
Главным элементом такой системы является трехходовой клапан, который смешивает горячую и холодную воду, получая нужную температуру теплоносителя, который циркулирует в теплом полу.
Совместно с ним подключается насос для принудительной циркуляции – он гоняет воду по петле теплого пола, а клапан добавляет в нее по мере необходимости горячую воду.

Последовательная цепь отопления

Интересно знать! Такую схему можно использовать в старых домах. Сразу скажем, что разрешения на такое вы от энергетической компании получить не сможете, так что все существующие врезки незаконные.

Использую такое подключение достаточно редко, из-за его нестабильности. Насос в системе создает повышенное давление, и когда клапан приоткрывается, оно передается и в радиаторы, вызывая их разбалансировку, негативно влияя на расход воды. Такое подключение непредсказуемо и иной раз чревато авариями, поэтому не мудрите, и подключите теплый пол нормально, от котла. Экономия нужна не во всем и не всегда.

Традиционная схема подключения теплого пола

Любой уважающий себя сантехник подскажет вам, что для нормально работающей системы теплого пола необходим узел подмеса. Такая система позволяет организовать раздельное управление подогревом пола в помещениях, что на практике очень удобно. Конечно, это покупка дополнительного недешевого оборудования и больший расход труб, зато система в целом всегда будет работать стабильно, и она будет лишена тех недостатков, что мы озвучивали ранее.

Сложный узел подмеса

Цены на узел подмеса для теплого пола

~~Узел подмеса для теплого пола~~

На практике используют следующие варианты подключения:

Ставится гребенка, которая укомплектовывается термоголовками, если общая протяженность контура превышает 50 м. Принцип работы такой же, как и у врезки в трубу через клапан РТЛ, только регуляторы стоят отдельно на каждый контур. Циркуляцию по системе выполняет насос, установленный в котельной.
Также система может включать двухходовой смеситель, сочетаемый с коллектором. Ставится он на подаче и управляется термоголовкой, температурный датчик от которого прячется внутри коллектора. В такой схеме нужен дополнительный насос, который будет перекачивать воду по всем разделенным петлям теплого пола.
Смесительный клапан трехходовой может быть совместно установлен с термостатическим вентилем. Эта схема является самой совершенной и подходит тогда, когда расход тепла в контуре очень большой.

Коллектор для теплого пола

Как выполнить подключение

Если вы не работали ранее с сантехникой, то браться за такую работу не стоит – слишком много серьезных последствий в случае допущения ошибок. Тем более, теплые полы могут быть сделаны из разных материалов, для работы с которыми нужны специальные инструменты. Если в своих силах вы уверены, то можете действовать согласно инструкции, которую мы сейчас предоставим. Подключать уже вмонтированный в стяжку контур мы будем к двухтрубной системе отопления. Для этого нам понадобится:

Обычный кран, который мы установим на подачу. Он будет при необходимости отключать теплый пол от системы.
Радиаторный кран «папа-мама»
На обратку мы установим кран РТЛ, принцип работы которого мы описывали ранее. Он будет укомплектован термоголовкой, замеряющей температуру воды в контуре. Не спутайте ее с радиаторной головкой, которая измеряет нагрев воздуха в помещении.
Клапан РТЛ для обратки

Таблица 1. Подключение теплого пола.

Шаги, фото	Описание
Шаг 1 – выводы труб	Перекрываем краны отопления, чтобы прекратить циркуляцию теплоносителя в системе. После его остывания, если он был горячим, разрезаем трубы специальными ножницами. Для каждого типа труб они идут свои. В нашем примере мастер работает с армированным полипропиленом – все соединения выполняются горячей пайкой. Трубы врезаются тройники, от которых кверху делается два вывода. Как видите, от обратной трубы мастер проложил многосуставчатое колено, чтобы аккуратно обойти верхнюю трубу, а на подаче ограничился тройником с резьбой под кран.
Шаг 2 – установка монтажной клипсы	Прежде чем впаять отвод от колена он сделал разметку вертикального уровня, по которой прикрутил клипсу-фиксатор для пластиковой трубы
Шаг 3 – паяем отвод	Далее отвод присоединяется к колену при помощи паяльника, как показано на фото выше. После этого он фиксируется в клипсе, и у вас получается точно выведенная резьба, в которую мы вкрутим кран.
Шаг 4 – Установка кранов на подачу и обратку	Устанавливаем оба крана, надежно затягивая все соединения. В качестве уплотнителя используем только сантехнический лен. Ни о какой фум ленте не может быть и речи. Совет! На кране РТЛ имеется отметка о направлении движения теплоносителя в виде стрелочки — обязательно проверяйте этот момент во время установки.
Шаг 5 – выходы теплого пола	На выводы пластиковых труб контура теплого пола монтируется выводы PEX с внутренней резьбой на обратку и внешней на подачу, чтобы можно их было соединить с кранами. Эти выводы делаются на одном уровне с выводами на трубах отопления.
Шаг 6 — соединитель	Далее на гайки прикручиваем соединительный гофрированный шланг из нержавеющей стали (подводку) – обратку мы подключили. Аналогично действуем и с краном на подачу теплоносителя.
Шаг 7 – Монтаж термоголовки	Прикручиваем к РТЛ крану термоголовку. В нашем примере мастер использует оборудования от австрийской компании Herz, которое может регулировать температуру в пределах 25-60 градусов Цельсия.

Цены на греющий кабель и комплектующие

~~Греющий кабель и комплектующие~~

На этом закончим нашу статью. Делайте правильно, делайте с умом, и результат будет вас всегда радовать.

Видео — Как сделать теплый пол от отопления?

Видео — Подключение теплого пола к существующей системе отопления

Комплекты для установки лучистого тепла «Сделай сам» «Сделай сам»

«Сделай сам» — «Сделай сам» — с помощью комплектов для установки Radiantec

ПАКЕТЫ ДЛЯ УСТАНОВКИ RADIANTEC позволяют
«ДОСТАТОЧНО КОМПЕТЕНТНО СДЕЛАТЬ СВОИМИ ПРЕИМУЩЕСТВАМИ [DIY]»
от RADI по РАЗУМНОЙ СТОИМОСТИ.

Это то, что вы можете СДЕЛАТЬ САМИ (DIY), СВОИМИ ИНСТРУМЕНТАМИ И СВОИМ ТРУДОМ . Вы можете обнаружить, что установка лучистого тепла является одним из лучших проектов по благоустройству дома, которые вы когда-либо делали.

ЭТО ТО, ЧТО СИЯНИЕ ДОБАВИТ В ВАШ ДОМ.

Новый уровень комфорта и эффективности . Комфорт – это всегда приятно, а энергоэффективность становится все более важной с каждым днем.
Значительно улучшенное здоровье . Да, лучистое тепло может сделать вашу семью более здоровой. Обычные системы разносят по дому грязь, пыль, микробы, вирусы, аллергены и перхоть домашних животных всю зиму. Легко понять, почему люди болеет зимой. Конструкция вашей системы отопления является очень важным фактором .
Положительный вклад в защиту окружающей среды . Вы можете сделать что-то прямо, своими руками, чтобы сделать мир лучше для следующего поколения.
Ценная энергетическая система за небольшую часть стоимости, которую должны платить другие. Купить напрямую у производителя , без посредников. Вы будете контролировать проект от начала до конца.
Последние достижения в области энергоэффективных технологий.
Повышенная стоимость вашего дома при перепродаже.
Возможный налоговый кредит за энергоэффективность. Щелкните здесь, чтобы получить информацию о налоговом кредите.
Рост гордости за свой дом и за себя.
Щелкните здесь для получения дополнительной информации о преимуществах лучистого тепла.

СЛИШКОМ МНОГИЕ ЛЮДИ СЛЫШАЛИ, ЧТО ИЗЛУЧАЮЩЕЕ ТЕПЛО ЭТО

РОСКОШЬ, КОТОРАЯ НЕ ДОСТУПНА ДЛЯ БОЛЬШИНСТВА ЛЮДЕЙ.

НУ, ЭТО НЕ ДОЛЖНО БЫТЬ ПРАВДОЙ.

Вы можете использовать свои собственные инструменты, собственный труд и простые установочные пакеты от Radiantec и получить ценное дополнение к вашему дому примерно за вдвое дешевле .

Щелкните здесь, чтобы просмотреть установочные пакеты и узнать, как такие люди, как вы, улучшают свои дома. Узнайте, как они могут помочь вам выполнять работу быстрее и экономичнее.

ВОТ КАК НАЧАТЬ!

Позвоните в службу поддержки клиентов. Вы получите честный и искренний совет . Ваш техник обещает относиться к вашему проекту, как если бы он был его собственным. Нажмите здесь, чтобы узнать, как служба поддержки клиентов может помочь
Руководства по установке находятся на этом веб-сайте бесплатно. Щелкните здесь, чтобы просмотреть их.

ЕСТЬ МНОГО ВЕЩЕЙ, ЧТО ВЫ МОЖЕТЕ СДЕЛАТЬ С RADIANT!

обогревать полы снизу

обогревать потолки

обогревать стены

Некоторые люди просто обогревают небольшие помещения, такие как ванная комната или небольшая пристройка.
Другие люди отапливают весь дом. Это твой выбор.

ИСПОЛЬЗУЙТЕ СОЛНЕЧНУЮ ЭНЕРГИЮ СЕЙЧАС ИЛИ В БУДУЩЕМ.

Если у вас есть место для нескольких солнечных коллекторов, вы можете воспользоваться налоговыми льготами и меньшими счетами за электроэнергию. Не стесняйтесь просматривать остальную часть нашего сайта для получения дополнительной информации. См. множество вариантов, которые доступны для вас.

Технические специалисты Radiantec всегда готовы помочь.

Как укладывать теплые полы — Forbes Home

Время работы: 2–4 часа
Общее время: До 3 дней
Уровень мастерства: Средний
Стоимость проекта: От 300 до 600 долларов США за 100 квадратных футов на материалы

ЭТО РЕКЛАМА, А НЕ РЕДАКЦИОННОЕ СОДЕРЖАНИЕ. Обратите внимание, что мы получаем компенсацию за любые продукты, которые вы покупаете или подписываетесь через эту рекламу, и эта компенсация влияет на ранжирование и размещение любых предложений, перечисленных здесь. Мы не предоставляем информацию о каждом доступном предложении. Информация и суммы сбережений, изображенные выше, предназначены только для демонстрационных целей, и ваши результаты могут отличаться.

Сравните предложения от лучших местных подрядчиков по напольным покрытиям

Бесплатно, оценки без обязательств

Найти подрядчика

Ваш пол заставляет вас мерзнуть? Полы с подогревом — это то, что сделает ваши холодные полы комфортными и теплыми. Для использования как в качестве основной, так и в качестве дополнительной системы отопления, лучистое отопление пола может быть установлено во время строительства дома, но обычно добавляется к существующим полам с умеренной легкостью и всего несколькими инструментами. В этой статье мы обсудим, как установить теплый пол двумя разными способами, чтобы покрыть 100 квадратных футов существующего пола.

Типы полов с подогревом

Существует два типа полов с подогревом. Это гидронические (горячие воды) системы и электрические системы. Внутри этих двух типов существует несколько способов установки. Ниже вы найдете инструкции по установке самых простых способов дооснащения обоих типов на существующем полу. Оба являются экономически эффективными способами сделать ваши полы более удобными и привлекательными.

Когда укладывать полы с излучающим теплом

Модификация существующих полов с излучающим теплом является обычным делом, особенно во время реконструкции. Если у вас есть возможность, лучшее время для установки лучистого тепла — до завершения строительства дома или пристройки. Тем не менее, укладка напольного покрытия с подогревом может выполняться в любое время, следуя этим рекомендациям.

Соображения безопасности

Стандартные меры предосторожности являются правилом при использовании электроинструментов. Выбор установки электрического теплого пола потребует работы с электропроводкой 110 В. Соблюдайте все правила электробезопасности.

Водяные системы напольного отопления требуют сантехнических подключений к бойлеру или водонагревателю. Выполнение этих соединений возможно для хорошо квалифицированного мастера, но для большинства домовладельцев лучше оставить это профессионалам.

Инструменты

Защитные очки
Маркер
Электродрель
Мощный степлер
Различные ручные инструменты

Инструменты для обогрева пола Hydronic

Сантехнические инструменты PEX
Сверло 7/8 дюйма (лопата или Форстнер)

Материалы для обогрева пола Hydronic

Трубка PEX для защиты от кислорода (примерно 150 погонных футов на 100 кв. футов площади пола)
Сантехнические фитинги PEX
Алюминиевые пластины теплопередачи
Изоляционные плиты из стекловолокна

Электрические инструменты для обогрева пола

Смесительная насадка для дрели
Ведро для смешивания на пять галлонов
Электромонтажные инструменты

Электрические материалы для обогрева полов

Электрические кабели или маты для лучистого тепла
Состав для выравнивания пола (пять мешков по 50 фунтов)
Термостат, совместимый с теплым полом

Инструкции по установке напольных покрытий Hydronic Radiant Floors

Для следующего метода требуется доступ к пространству балок под полом, который необходимо нагреть. Лучше всего подходит для домов с незавершенным подвалом. Вы можете удалить гипсокартон потолка для доступа, но его замена может быть сложной или дорогой.

1. Шаблон макета

Из-под пола в подвале отметьте маркером макет на потолке. Сделайте отметки с шагом от шести до восьми дюймов, где будут размещены тепловые трубки. Также отметьте места, где трубы будут проходить через балки пола.

2. Просверлите отверстия

Просверлите отверстия диаметром 7/8 дюйма в балках, через которые будет проходить трубка. Обязательно соблюдайте местные строительные нормы и правила в отношении количества и расположения отверстий. Пропустите этот шаг, если у вас есть балки пола ферменного типа, распространенные в новых постройках.

3. Установите трубку PEX

По одной секции за раз вставляйте трубку PEX в алюминиевые пластины теплопередачи. Прикрепите их к нижней стороне пола прочными скобами, следуя отмеченному шаблону. По мере продвижения пропустите трубку PEX через ранее просверленные отверстия. Оставьте около двух футов дополнительных трубок на обоих концах для подключения горячей воды позже.

4. Установите изоляцию

. Установите изоляционные плиты лицевой стороной к себе и скрепите скобами. Оставьте дополнительные два фута тепловых трубок открытыми.

5. Подсоедините водопровод к источнику тепла

Выполните водопроводные соединения с котловой системой или специальным водонагревателем. Это хорошее время, чтобы вызвать профессионала, если вы не знакомы с контурами водяного отопления.

Использование капитала вашего дома — это простой способ финансировать новые этажи!

Пройдите предварительную квалификацию за считанные минуты, нажав на свой штат.

Учить больше

Инструкции по укладке электрических обогреваемых полов

Этот метод лучше всего подходит для домов, где доступ к пространству под полом ограничен или отсутствует. Для достижения наилучших результатов любой существующий пол необходимо снять до основания.

1. Подготовьте рабочее место

Снимите существующее напольное покрытие до основания и подметите.

2. Разложите маты или кабели электрического обогрева

Разложите маты или кабели электрического обогрева так, чтобы они покрыли желаемую площадь пола. Не перекрывайте какую-либо часть матов. Прикрепите или прикрепите маты или кабели к основанию в соответствии с инструкциями производителя.

Поместите термопару, поставляемую с матами, на расстоянии не менее 12 дюймов от любых стен и как можно ближе к центру пола.

Соберите провода от термопары и от каждого мата. Проведите их вдоль стены туда, где будут выполняться электрические соединения. Изолируйте три фута каждого провода, прикрепив их скотчем к стене над полом. Это будет важно для следующего шага.

3. Выровняйте пол

Следуя инструкциям на упаковке, смешайте и равномерно налейте смесь для выравнивания пола по всему полу. Продолжайте добавлять, чтобы достичь толщины ¼ дюйма или до тех пор, пока маты или кабели не будут полностью погружены в воду. Дайте составу высохнуть в покое в течение 24–72 часов.

4. Подсоедините электричество

Подсоедините провода от всех матов к электрической схеме дома в соответствии с электротехническими строительными нормами. Подсоедините провод термопары к термостату, следуя прилагаемым инструкциям по подключению. Это хорошее время, чтобы вызвать профессионала, если вы не знакомы с процедурами электропроводки.

5. Установка нового пола

Теперь ваш пол готов к новому покрытию. Плитка, ламинат, винил, линолеум, даже ковер с плотной подкладкой — все это хорошие варианты. Покрытия можно укладывать непосредственно поверх выравнивающей смеси после ее отверждения. Избегайте проникновения в новое основание прихваточных планок или других крепежных элементов, чтобы не повредить электрические компоненты.

Опция

Электрические нагревательные кабели и маты также могут быть установлены в пространстве между балками под полом. Прикрепите кабели или маты к нижней стороне пола и проволокой, как обычно. Следуйте приведенным выше рекомендациям, чтобы изолировать пространство между балками.

Когда следует обращаться к специалисту

Самостоятельное выполнение большей части работ сократит расходы на теплоизлучающие полы примерно наполовину. Но большинство домовладельцев предпочитают нанимать профессионала для подключения нового водяного отопления к существующему источнику горячей воды. Подключение компонентов электрического обогрева пола к существующей проводке — простой процесс, если вы имеете опыт работы с проводкой. Если нет, наймите электрика, чтобы сделать окончательные соединения.

В старых домах помните о возможном присутствии асбеста в старых напольных покрытиях. Если есть подозрения на наличие асбеста, вызовите профессионала, чтобы проверить и снять напольное покрытие, если это необходимо.

Сравните предложения от лучших местных подрядчиков по напольным покрытиям

Бесплатно, оценки без обязательств

Найти подрядчика

Ваш дом. Ваши решения. Наша поддержка.

Получите консультацию эксперта по вашему дому, советы по дизайну, сколько стоит платить профессионалам и наймите экспертов, доставляемых вам ежедневно.
