Схема пуска звезда треугольник: Схема пуска двигателя звезда треугольник

Схема Подключения Двигателя Звезда Треугольник

При этом сам переход от одной схему к другой происходит в автоматическом режиме.

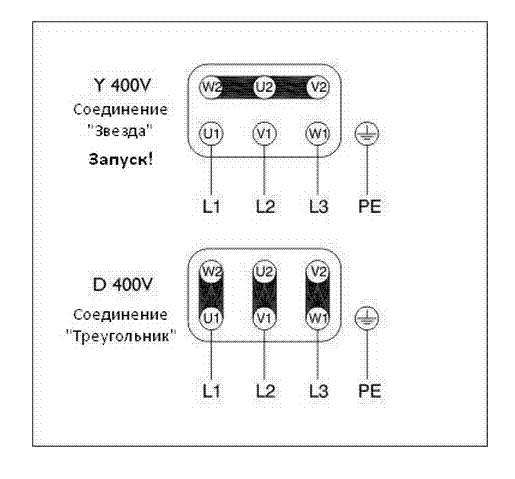

Соединение «звездой» и его преимущества

Это позволяет использовать по полной КПД электродвигателя, согласно техпаспорта. Для сетей переменного тока 50 Гц линейное напряжение выше фазного в квадратный корень из трёх раз то есть примерно в 1. Оба имеют в структуре набор токопроводящих обмоток.

Совет Чаще всего, на пусковые конденсаторы ставят кнопку, которую нажимают в момент запуска, а после того, как двигатель набирает обороты, отпускают. Но в большинстве случаев при монтаже брезгуют этим правилом и подключают по типу звезда, и вследствие этого большинство электромоторов сгорают под нагрузкой.

Он поступает через силовые контакты магнита первого элемента. Контакты третьего пускателя включают его, замыкают концы обмоток, которые соединяются звездой.

Примем за начала этих трубок обозначения с заглавными буквами A1, B1, C1 , а за концы со строчными a1, b1, c1 Теперь, если мы подадим воду в начала трубок, то вода закрутится по часовой стрелке, а если в концы трубок, то против часовой.

Рассмотрим на примере, на сколько ошибочные данные утверждения. Это значит, что если двигатель планируется использовать в России или Европе, то номинальное напряжение обмотки должно быть равно В.

Соответственно, подключение трехфазного электродвигателя в однофазную сеть неизбежно сопровождается заметной потерей мощности. То есть, от того назовём мы три однонаправленных вывода обмотки началом или концом меняется только направление вращения.

Заказные номера

Позволяет функционировать электродвигателю с заявленной номинальной мощностью, соответствующей паспорту.

Если сгорит два из трёх — вообще ни один не будет работать, поскольку они попарно подключаются на линейное напряжение. Без нулевого провода лампы можно соединять звездой при условии, что их мощность одинакова, и распределяется равномерно между фазами.

Контакты БКМ обеспечивают самоподхват силовых контактов и удерживают их во включенном положении.

Выполненное в таком виде электрооборудование, для своего подключения не требует грамотных специалистов. Особое внимание следует обратить на трех фазные двигатели западноевропейского образца, так как они предназначены для работы от напряжения в или вольт. Например, начало вывода 1 находится напротив конца 1. А это более наглядная картинка: Как правило, используется два конденсатора или два набора конденсаторов , которые условно называются пусковые и рабочие.

Использовать частотный преобразователь, который преобразует одну фазу вольт в три фазы вольт в этой статье мы рассматривать такой метод не будем Использовать конденсаторы этот метод мы и рассмотрим более подробно. Важно А вот такая картина будет, если мы перепутаем начало и конец одной из обмоток, а точнее не начало и конец, а направление обмотки. А вот к началам обмоток необходимо подать напряжение, то есть, соединить их с проводами трех фаз.

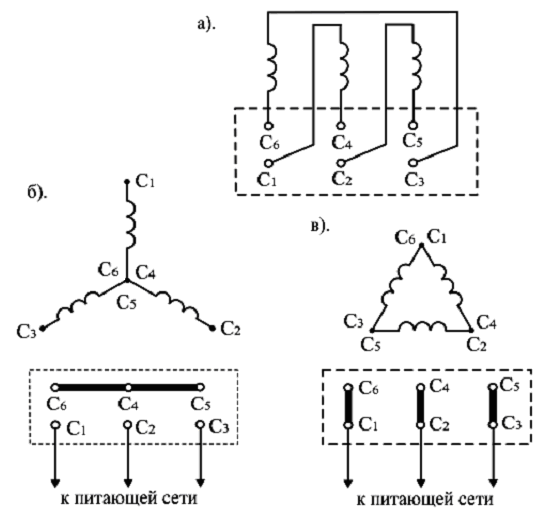

На схемах обычно концы обмотки нумеруются с лева на право. Именно за счёт этого и появляется возможность использовать для одного двигателя сразу два напряжения.

Для того, чтобы подключить такой электродвигатель к отечественным сетям, необходимо использовать только подключение по типу треугольник. Эти условия являются взаимоисключающими, поскольку для подключения к однофазной сети В номинальное напряжение обмотки двигателя должно составлять те же самые В. Существуют электромоторы, которые изначально не рассчитаны на возможность подключения в бытовую сеть.

В чем разница

Далее, соединяются V2 и W Опять соединяются последовательно две разные фазы. В итоге, неважно, какой именно вывод мы называем началом, а какой концом, важно, чтобы при подаче фаз на концы или начала обмоток не произошло замыкания магнитных потоков, создаваемых обмотками, то есть, совпало направление обмоток, или ещё точнее, направление магнитных потоков, которые создают обмотки.

Таким образом электродвигатель включается по схеме треугольник. Ответ такой: — для нормального подключения двигателя в однофазную сеть через конденсатор требуется, чтобы номинальное напряжение обмотки двигателя было не больше фазного напряжения электрической сети.

Поэтому при запуске в свою очередь в 3 раза снижается мощность. Схема очень простая.

Реле времени KT1 Зачем нужна схема звезда-треугольник? То есть, получается схема, похожая по виду на треугольник, и соединение обмоток в ней идет последовательно друг с другом.

См. также: Объемы и нормы испытаний электрооборудования

Различия между «звездой» и «треугольником»

Поэтому при запуске в свою очередь в 3 раза снижается мощность. Посмотрите ещё раз внимательно на схему соединения: Что мы здесь видим: при включении треугольником напряжение вольт подаётся на одну обмотку, а при включении звездой — вольт подаётся на две последовательно соединённых обмотки, что в результате даёт те же вольт на одну обмотку. Крутящийся момент, возникающий после подключения трехфазного электродвигателя, является недостаточным для пуска.

Контакты НЗ нормально замкнутые KM2. После включение пускателя К2, размыкает своими контактами К2 в цепи катушки питания пускателя К3.

Пуск двигателя звезда треугольник

Использовать конденсаторы для постоянного напряжения в сетях с переменным, крайне не рекомендуется по причине того, что конденсаторы взрываются. Литература: 1. Важно только то, какое напряжение вы подаёте на обмотки двигателя. Все асинхронные двигатели имеют минимум три обмотки. Для сетей переменного тока 50 Гц линейное напряжение выше фазного в квадратный корень из трёх раз то есть примерно в 1.

Пуск асинхронного двигателя переключением со звезды на треугольник

Асинхронный двигатель

Кроме реостатного и прямого способов пуска асинхронных двигателей существует другой распространенный способ – переключением со звезды на треугольник.

Способ переключения со звезды на треугольник используется в двигателях, которые рассчитаны на работу при соединении обмоток треугольником. Этот способ осуществляется в три этапа. В начале, двигатель запускают при соединении обмоток звездой, на этом этапе двигатель разгоняется. Затем переключают на рабочую схему соединения треугольник, причем при при переключении нужно учитывать пару нюансов. Во-первых, нужно правильно рассчитать время переключения, потому что если слишком рано замкнуть контакты, то не успеет погаснуть электрическая дуга, а также может возникнуть короткое замыкание. Если переключение будет слишком долгим, то это может привести к потери скорости двигателя, а в следствии к увеличению броска тока. В общем, нужно четко скорректировать время переключения. На третьем этапе, когда обмотка статора уже соединена треугольником, двигатель переходит в установившийся режим работы.

Смысл этого способа в том что, при соединении обмоток статора звездой, фазное напряжение в них понижается в 1,73 раз. В такое же количество раз уменьшается и фазный ток, который протекает в обмотках статора. При соединении обмоток статора треугольником фазное напряжение равно линейному, а фазный ток в 1,73 раза меньше линейного. Получается, что соединяя обмотки звездой, мы уменьшаем линейный ток в 3 раза.

Чтобы не запутаться в цифрах, давайте рассмотрим пример.

Допустим, рабочей схемой обмотки асинхронного двигателя является треугольник, а линейное напряжение питающей сети 380 В. Сопротивление обмотки статора Z=20 Ом. Подключив обмотки в момент пуска звездой, уменьшим напряжение и ток в фазах.

Ток в фазах равен линейному току и равен

После разгона двигателя, переключаем со звезды на треугольник и получаем уже другие значения напряжений и токов.

Как видите линейный ток при соединении треугольником больше в 3 раза линейного тока при соединении звездой.

Данный способ запуска асинхронного двигателя применяется в тех случаях, когда присутствует небольшая нагрузка, либо когда двигатель работает на холостом ходу. Это связано с тем, что при уменьшении фазного напряжения в 1,73 раза, согласно формуле для пускового момента которая предоставлена ниже, момент уменьшается в три раза, а этого недостаточно, чтобы совершить пуск с нагрузкой на валу.

Где m – количество фаз, U – фазное напряжение обмотки статора,f – частота тока питающей сети, r1,r2,x1,x2-параметры схемы замещения асинхронного двигателя,p – число пар полюсов.

Рекомендуем прочесть статью — торможение асинхронного двигателя.

Устройство плавного пуска

по сравнению со пускателем звезда-треугольник

Всякий раз, когда запускается электродвигатель, он потребляет значительное количество энергии. Этот внезапный приток энергии может повредить двигатель, привести к провалам напряжения и вызвать другие проблемы. Для защиты от этих нежелательных эффектов вам необходимо выбрать метод пуска, обеспечивающий безопасный запуск двигателя.

Два из этих способов пуска включают использование устройств плавного пуска и пускателей по схеме звезда-треугольник. Хотя эти два устройства имеют схожую цель, они во многом различаются. В этой статье мы дадим определение и сравним эти две технологии, чтобы помочь вам выбрать правильную для приложений вашей компании.

Что такое устройство плавного пуска?

Устройства плавного пуска, также называемые устройствами плавного пуска с пониженным напряжением (RVSS), представляют собой полупроводниковые устройства, которые защищают электродвигатели переменного тока от повреждений из-за резкого увеличения мощности во время запуска. Они делают это, позволяя мощности медленно увеличиваться за счет постепенного увеличения напряжения, подаваемого на двигатель. Обычно они используются только при запуске, но некоторые из них можно использовать и при остановке двигателя.

Устройства плавного пуска могут состоять из электрических или механических компонентов или их комбинации. В механических устройствах плавного пуска могут использоваться муфты и различные виды муфт, в которых для передачи крутящего момента используется жидкость, стальная дробь или магнитные силы. Электрические устройства плавного пуска уменьшают крутящий момент, временно изменяя способ подключения двигателя к электрическому току или иным образом уменьшая потребляемый ток или напряжение с помощью электрических средств. Электрические устройства плавного пуска могут управлять от одной до трех фаз. Трехфазный контроль обычно дает лучшие результаты.

Обычно в устройствах плавного пуска используются кремниевые выпрямители и тиристоры для снижения напряжения. В выключенном состоянии тиристоры ограничивают ток, а во включенном — разрешают. Когда двигатель разгоняется, тиристоры включаются. После достижения максимальной скорости включаются обходные контакторы, что помогает уменьшить нагрев двигателя.

Что такое стартер звезда-треугольник?

Пускатели «звезда-треугольник» — это еще одно устройство, которое можно использовать для снижения потребления тока во время запуска двигателя. Его часто используют для пуска трехфазных асинхронных двигателей, но его можно использовать только при пуске двигателя без нагрузки и при относительно низком требуемом пусковом токе.

При использовании этого метода двигатель сначала запускается с обмоткой статора, соединенной звездой. Как только двигатель достигает определенной скорости или по прошествии определенного времени, двигатель будет работать с обычной обмоткой статора, соединенной треугольником. При запуске со звездой снижается напряжение на каждой обмотке, а также уменьшается крутящий момент.

При соединении звездой четыре провода. Три из них – фазные провода, а четвертый – нулевой. Нейтральный провод подключается в начальной точке, где сходятся трехфазные провода. При соединении треугольником три — это три провода. Нейтральная клемма отсутствует, хотя при необходимости в качестве нейтрального пути можно использовать землю.

Пускатели «звезда-треугольник» содержат трехполюсный двухпозиционный переключатель, который переключает обмотки статора со звезды на треугольник. У них также есть три контактора, главный контактор, контактор звезды и треугольник, которые контролируют токи обмотки. Они также содержат реле времени, трехполюсный тепловой расцепитель максимального тока и либо плавкие элементы, либо автоматические выключатели для цепей.

Устройства плавного пуска и пускатели «звезда-треугольник»

Итак, чем похожи устройства плавного пуска и пускатели «звезда-треугольник» и чем они отличаются? И что вы должны использовать для запуска вашего двигателя?

Оба типа стартеров служат одной и той же цели. Они снижают напряжение, подаваемое на двигатель во время запуска, чтобы предотвратить внезапный скачок мощности, который может повредить двигатель и вызвать различные другие проблемы. Однако основными отличиями являются:

• Количество состояний: Пускатели звезда-треугольник имеют только два состояния, низкое напряжение и полное напряжение, между которыми пускатель переключается. С другой стороны, устройства плавного пуска запускаются постепенно. Они могут иметь бесконечные состояния в пределах возможностей управляющей электроники и ваших требований к запуску.
• Способность работать с различными условиями нагрузки: Устройства плавного пуска могут работать с различными условиями нагрузки, такими как пуски с нагрузкой и без нагрузки, в то время как устройства со схемой звезда-треугольник не могут.
• Время пуска: Устройства плавного пуска позволяют контролировать время пуска, а пускатели звезда-треугольник — нет. Время пуска для пускателей со звезды на треугольник составляет от трех до семи секунд, в то время как для устройств плавного пуска время пуска регулируется от одной до 60 секунд.
• Управление крутящим моментом: Устройства плавного пуска также предлагают динамическое управление крутящим моментом, что позволяет регулировать крутящий момент в соответствии с различными характеристиками двигателя и нагрузки. При использовании пускателей по схеме звезда-треугольник вы не можете регулировать пусковой крутящий момент.
• Плавный останов: Некоторые устройства плавного пуска также имеют функцию плавного останова, а пускатели со звездой-треугольником — нет.
• Снижение тока при очень малых нагрузках: При очень малых нагрузках пускатели звезда-треугольник могут снизить пусковой ток до более низкого уровня, чем это может сделать устройство плавного пуска.
• Простота: Пускатели «звезда-треугольник» сложнее, чем устройства плавного пуска. Также проще установить устройства плавного пуска.
• Открытый переход и потеря мощности: В пускателях по схеме «звезда-треугольник» между соединением «звезда» и «треугольник» существует открытый переход, который может привести к переходным процессам и высокому крутящему моменту. Источник питания также теряется во время этого перехода. В устройствах плавного пуска такого открытого перехода и потери мощности нет.
• Стоимость: Устройства плавного пуска стоят дороже, чем пускатели звезда-треугольник, хотя устройства плавного пуска более эффективны. Однако сегодня разница в стоимости между двумя типами стартеров меньше, чем раньше.
• Области применения: Пускатели звезда-треугольник могут использоваться для двигателей малой мощности, запускаемых под нагрузкой, машин средней мощности, запускаемых без нагрузки, маломощных вентиляторов и маломощных центробежных насосов. Устройства плавного пуска можно использовать с большими двигателями с нагрузкой или без нее, включая двигатели, используемые для компрессоров, вентиляторов, насосов, конвейеров, мешалок, смесителей, мельниц и т. д.

Обзор пускателей двигателей

Какой пускатель использовать: плавный пускатель или пускатель звезда-треугольник?

Какой тип стартера следует использовать с двигателем? Устройства плавного пуска предлагают больше функций и более простую установку, но пускатели по схеме «звезда-треугольник» обеспечивают более низкую стоимость. Вот несколько дополнительных причин для использования каждого типа пускателя:

Причины для использования устройств плавного пуска

В настоящее время устройства плавного пуска используются чаще, чем пускатели со звездой-треугольником, благодаря их расширенным возможностям и дополнительным функциям. Если у вас есть более крупный двигатель, который вы часто запускаете и останавливаете, лучше выбрать устройство плавного пуска, поскольку оно более эффективно, чем пускатель звезда-треугольник.

Устройства плавного пуска также более универсальны, чем пускатели звезда-треугольник, и их проще устанавливать. Вы также можете выбрать устройство плавного пуска из-за его дополнительных возможностей, таких как способность приспосабливаться к различным условиям нагрузки, включать плавные остановы и регулировать время пуска и крутящий момент. Устройства плавного пуска также обладают преимуществами благодаря улучшенной функциональности, такой как плавный прогрессивный пуск, отсутствие потерь мощности, встроенная защита и длительный срок службы благодаря отсутствию движущихся частей

Причины использования пускателей звезда-треугольник

Основным преимуществом пускателей звезда-треугольник является их более низкая стоимость, хотя разница в стоимости меньше, чем раньше. Из-за более низкой стоимости пускатель звезда-треугольник может быть правильным выбором для двигателя, который вы редко запускаете, или особенно небольшого двигателя. Пускатель звезда-треугольник может быть лучшим выбором для очень легких нагрузок, так как он может снизить напряжение больше, чем устройство плавного пуска.

Ремонт стартеров электродвигателей от Global Electronic Services

В Global Electronic Services наша опытная команда может предоставить квалифицированные услуги по ремонту и техническому обслуживанию, необходимые вашей компании для стартеров электродвигателей, а также широкого спектра других типов промышленного оборудования. Если у вас есть вопросы о ваших стартерах или вы хотите узнать больше о наших услугах по ремонту, свяжитесь с нами сегодня, и мы будем рады помочь вам.

Пускатель звезда-треугольник — работа с силовой и управляющей цепями | Электротехника

Сейчас день
Асинхронные двигатели используются во всех отраслях промышленности по всему миру. Так что
Существуют различные методы запуска трехфазного асинхронного двигателя, такие как пускатель звезда-треугольник. Один из них, самый дешевый и популярный метод – прямой
онлайн (DOL) запуск. В то время как
ограничение этого метода в том, что его можно использовать только для Low HP (до 5HP)
Индукционный двигатель. Для запуска высокономинальной (более 5 л.с.) 3-фазной индукционной
мотор, Звезда-треугольник
стартер используется.

В этой статье мы подробно обсудим, что такое звезда-треугольник
стартер и как он работает, назначение стартера звезда-треугольник, теория и работа
принцип работы пускателя звезда-треугольник (звезда-треугольник) с помощью
цепь питания и управления, номинал и размер различных частей звезды-треугольника
стартер, преимущества и недостатки, а также его промышленное применение.

Что такое пускатель звезда-треугольник?

Пускатель по схеме «звезда-треугольник» является наиболее часто используемым пусковым устройством с пониженным напряжением.
способ пуска трехфазного асинхронного двигателя с короткозамкнутым ротором средней мощности (SCIM). Это
также известен как стартер звезда-треугольник . В этом методе запуска
Трехфазный асинхронный двигатель соединен звездой во время пуска и во время
скорость достигает почти 80% скорости полной нагрузки, затем он переключается (с
с помощью переключателя TPDT) в положение «треугольник» во время нормальной работы.

[##eye## Трансформатор тока нулевой последовательности (CBCT)]

Проще говоря, пускатель звезда-треугольник запускает двигатель с обмоткой статора, соединенной звездой. Когда скорость достигает 80% от номинальной скорости,
начинает работать с обмоткой статора, соединенной треугольником.

Пускатель звезда-треугольник используется для более 5 л.с. и
доступен асинхронный двигатель мощностью до 180 л.с.

Почему пускатель звезда-треугольник используется вместо пускателя DOL?

Большинство асинхронных двигателей малой мощности (до 5 л.с.) запускаются напрямую
онлайн со стартером DOL. Но при запуске больших моторов (более 5 л.с.) в
таким образом, это вызывает нарушение напряжения в линии питания из-за очень большого
скачок пускового тока (в 6-10 раз больше тока полной нагрузки).

Таким образом, для ограничения броска пускового тока (пускового тока)
Метод пуска по напряжению используется для пуска индукционных двигателей большой мощности.
мотор. Так как автотрансформаторный пуск и пуск звезда-треугольник имеют пониженное напряжение трехфазных пусковых методов.
Индукционный двигатель. Следовательно, для больших двигателей мы используем пускатель звезда-треугольник.
вместо пускателя DOL, чтобы уменьшить бросок пускового тока двигателя без
с помощью любых внешних устройств.

Типы пускателей по схеме «звезда-треугольник»

1. Ручной пускатель по схеме «звезда-треугольник»
2. Полуавтоматический пускатель по схеме «звезда-треугольник»
3. Автоматический пускатель по схеме «звезда-треугольник»

Основные компоненты пускателя по схеме «звезда-треугольник». пускатель звезда-треугольник:

1. Контакторы

включить асинхронный двигатель. Текущий номинал контакторов варьируется в
диапазон от 10А до нескольких сотен ампер.

[ ##eye## Construction and Working of LVDT]

In wye-delta starter we use mainly three contactors and these are:

• Main contactor
• Star contactor
• Delta contactor

Главный контактор и контактор треугольника относятся к типу AC3 и рассчитаны на 58% номинального тока двигателя. Эти контакторы замкнуты во время работы асинхронного двигателя. В то время как контактор звезды пропускает ток звезды только во время
запуск мотора. Когда пусковой ток становится в 1/3 раза больше номинального тока,
Контактор звезды может быть типа AC3 и 33% от номинального тока полной нагрузки.

Все три подрядчика, используемые в пускателе звезда-треугольник, меньше, чем
что одиночный контактор, используемый в пускателе DOL, потому что эти контакторы
только ток обмотки, который составляет 33% от полного тока нагрузки в пускателе звезда-треугольник.

2. Реле перегрузки

Как и в случае асинхронного двигателя, выход из строя большинства обмоток
из-за перегрузок, работы на несимметричном питании, а также одиночных
фазирование из-за потери фазы, что может привести к чрезмерному нагреву и
ухудшение изоляции обмоток двигателя. Поэтому требуется защита от перегрузки.
для защиты обмоток от перегрузки и короткого замыкания во внутренней обмотке.
Следовательно, все эти условия предотвращаются 3-полюсный
тепловое реле перегрузки.

3. Таймер

Основной функцией таймера в пускателе звезда-треугольник является переключение
контактор из состояния звезды в треугольник, когда двигатель достигает скорости почти больше
более 80% полной скорости загрузки.

4. Блок предохранителей

3 предохранителя используются последовательно с цепью двигателя для защиты двигателя от внешнего перегрузки по току и короткого замыкания. Также используется 1 предохранитель
для защиты цепи управления пускателем звезда-треугольник.

5. Кнопки —  для запуска (тип NO) и остановки (тип NC) двигателя.

Принцип работы пускателя звезда-треугольник (звезда-треугольник)

Пускатель звезда-треугольник является наиболее распространенным пускателем пониженного напряжения для
Индукционный двигатель. Целью пускателя звезда-треугольник является ограничение пускового тока.
импульс (в 6-10 раз больше номинального тока) за счет пониженного напряжения при соединении звездой
обмотки.

При этом способе пуска обмотки статора соединены звездой
и когда скорость достигает 80%, он переключается со звезды на треугольник с помощью трехполюсного двухпозиционного переключателя (TPDT).

Таким образом, при пуске ток в обмотке уменьшился до 1/3 от
номинальное значение и пусковой момент также снижаются до 33%.

Работу пускателя звезда-треугольник легко понять с помощью
из трех различных состояний:

1. Состояние соединения звездой

близкое положение для замыкания цепи питания.

[##eye## Вопросы для интервью с трансформатором с ответом]

Таким образом, в этом состоянии индукция, обмотка статора двигателя будет подключена
в звезду и, следовательно, напряжение на обмотке двигателя уменьшится в 1/√3 раза линейного
Напряжение.

Когда двигатель достигает скорости 80 % от полной нагрузки, цепь таймера
Сначала отключите контактор звезды и подключите контактор треугольника в цепь.

2. Открытое переходное состояние

При переключении со звезды на треугольник цепи контактора замыкаются
становятся открытыми, и двигатель не остается ни в состоянии звезды, ни в состоянии треугольника. Итак, это состояние
называется открытым переходным состоянием.

3. Состояние соединения треугольником

государство. При соединении треугольником фазное напряжение статора будет равно линейному.
Напряжение. Следовательно, линейное напряжение появится на обмотке статора, и двигатель
нормально работать на номинальной скорости при полной нагрузке.

Силовая цепь пускателя звезда-треугольник

Согласно рисунку, кроме предохранителя (F1), защита от перегрузки
реле (F2), цепь состоит из трех подрядчиков именуемых — главный подрядчик
(K1), контактор звезда (K2) и контактор треугольник (K3).

[ ##проушина## Части трансформатора и
их функции]

Генеральный подрядчик (К1) подключает напряжение питающей сети (R, Y, B) к
первичные клеммы (U1,V1, W1) через первичный предохранитель (F1) и реле перегрузки
(Ф2). Кроме того, вторичные клеммы (U2, V2, W2) соединены контактором «звезда».
(K2) и контактор треугольника (K3).

силовая цепь пускателя звезда-треугольник контактор (K2) изначально будет замкнут, так что двигатель запустится с вторичной обмоткой, соединенной звездой. После временной задержки, когда скорость достигает более 80% затем схема таймера открывает К2 и закрывает К3. Так что соединение вторичной обмотки переключился со звезды на треугольник, и двигатель продолжает работать в треугольнике на протяжении всей операции. Все управление контакторами, реле перегрузки и защиты предохранителей осуществляется встроенными цепями управления и таймера пускателя звезда-треугольник. Цепь управления пускателем звезда-треугольник Цепь управления в основном выполняет операцию переключения контакторы (К1, К2, К3) и переход от звезды к треугольнику на протяжении всего запуска и работы SCIM. Цепь управления состоит из предохранителя, НО-НЗ пуска (S1) и останова (S0) кнопки, таймер звезда-треугольник (К4) и вспомогательные контакты контрагентов и реле перегрузки. Цепь управления пускателем по схеме звезда-треугольник При нормальной работе (F1, F2 и F3 исправны). Когда S1 нажата (во время пуска), то катушка таймера К4 подает питание на катушку звезды контактор К2, а также подает питание на катушку линейного контактора К1. Так что это будет управлять двигателем в звездообразной конфигурации. Нормально разомкнутый контакт K1 подключен параллельно S1, чтобы цепь оставалась в защелке, пока не будет нажата S0. По истечении заданного времени в цепи таймера катушка К2 отключается. обесточивается, а K3 находится под напряжением, поэтому двигатель продолжает работать в треугольнике. конфигурация. При нажатии S0 или при отключении по перегрузке или перегорании F1 обмотка К1 и К3 обесточивается и двигатель останавливается. [##eye## Теория и схема режекторного фильтра] Контактор звезда K2 и контактор треугольник K3 механически и электрически заблокированы с помощью размыкающих контактов, так что оба подрядчика не должны закрыть одновременно. Это гарантирует, что катушка К3 будет под напряжением только тогда, когда К2 разомкнут и также, K2 будет под напряжением только тогда, когда K3 обесточен. Пуск с открытым переходом звезда-треугольник Если вы внимательно наблюдали за описанной выше схемой управления работы, то вы обнаружите, что двигатель отключается во время перехода от звезды к конфигурации треугольника. Это означает, что стартер мгновенно отключается. двигатель от конфигурации звезды, а затем снова подключает его к треугольнику конфигурация. [##eye## Причины и недостатки низкого коэффициента мощности] Легче реализовать с точки зрения выбега и схемы, поэтому широко используется, чем стартер звезда-треугольник с закрытым переходом. Если сроки переключение хорошо, тогда этот метод работает очень хорошо. Но на практике, хотя сложно правильно установить время, поэтому отключение и повторное включение питания может вызвать скачки напряжения и тока. Ниже приведены четыре этапа работы открытого перехода состояние стартер звезда-треугольник: Состояние ВЫКЛ:-  все контакторы разомкнуты Состояние звезды:-  главный контактор K1 и контактор звезды K2 подключены, а K3 оставаться открытым. Таким образом, двигатель работает в конфигурации звезды. Переходное (открытое) состояние:-  это также называется переключением открытого перехода потому что между звездой и дельтой есть открытая ступень. В этом состоянии главное контактор К1 замкнут, а контактор звезда К2 и контактор треугольника К3 разомкнуты. На первичном конце обмотки двигателя есть напряжение, а вторичная обмотка разомкнута. Таким образом, во вторичной обмотке не может протекать ток. Так как двигатель имеет вращающийся ротор и поэтому он ведет себя как генератор. Состояние треугольника:- главный контактор K1 и контактор треугольника K3 замкнуты и соединены звездой контактор К2 разомкнут. Двигатель подключен к полному напряжению сети и, следовательно, к полному мощность и крутящий момент доступны для вывода. Замкнутый переход звезда-треугольник с пуском Существует способ уменьшения амплитуды переходных процессов переключения в переходном состоянии. Требуется дополнительный 3-полюсный вспомогательный контактор и три резисторы соответствующего номинала, чтобы мог протекать значительный ток через резисторы в период переключения треугольником. А также вспомогательный контактор и все три резистора должны быть соединены треугольником контактор К3. [ ##eye## Нагрузка импеданса перенапряжения (SIL) Линия передачи] Во время работы, непосредственно перед размыканием контактора K2, вспомогательный контактор замыкается, что приводит к непрерывному протеканию тока через резисторы в звезду. После размыкания звездообразного контактора K2 ток продолжает течь. через обмотку двигателя к источнику питания через резисторы. Эти резисторы затем замыкается контактором треугольника K3. Следовательно, при пуске по схеме звезда-треугольник с замкнутым переходом непрерывная мощность постоянно поддерживается двигателем. Ниже приведены пять этапов работы закрытого переходное состояние пускатель звезда-треугольник: состояние ВЫКЛ:-  все контакторы разомкнуты состояние звезды:-  главный контактор K1 и контактор звезды K2 подключены, а K3 оставаться открытым. Таким образом, двигатель работает в конфигурации звезды. Переходное состояние звезды:-  двигатель соединен звездой, а резисторы подключен через контактор треугольника K3 со вспомогательным контактором. Закрытое переходное состояние:-  главный контактор К1 замкнут и контактор треугольника К3 и контактор звезды К2 разомкнуты. Ток течет по обмоткам двигателя и переходные резисторы через вспомогательный контактор. Состояние треугольника:-  главный контактор K1 и контактор треугольника K3 замкнуты и соединены звездой контактор К2 разомкнут. Кроме того, переходные резисторы закорочены. Асинхронный двигатель (SCIM) подключен к полному напряжению сети и, следовательно, к полной мощности и крутящему моменту. доступны для вывода. работа пускателя звезда-треугольник с закрытым переходом Эффект переходных процессов в пускателе звезда-треугольник переходный стартер. В этом запуске существует открытое переходное состояние во время контактор звезды K2 и контактор треугольника K3 остаются разомкнутыми, тогда как главный контактор К1 замкнут. В течение этого периода переключения двигатель должен работать в свободном режиме с небольшое замедление (движение накатом). Таким образом, он может генерировать собственное напряжение и в подключение к поставке этого генерируемого напряжения может случайным образом добавляться или вычитаться с основное напряжение питающей сети. Это вызывает скачки напряжения и скачки напряжения. переходный ток (также известный как переходный ток переключения), который длится всего на несколько миллисекунд. [##eye## Конструкция и работа RVDT] Таким образом, чтобы свести к минимуму влияние переходных процессов на открытую звезду перехода пускатель треугольника мы используем дополнительный вспомогательный контактор и три перехода резисторы на контакторе треугольника К3. Номинальные параметры и размеры компонентов пускателя по схеме «звезда-треугольник» Размер реле перегрузки:  для защиты от перегрузки используются два реле перегрузки. используются в линии и в обмотке двигателя. Таким образом, номинал встроенных реле перегрузки = ток полной нагрузки мотор. Принимая во внимание, что уставка реле перегрузки в обмотке = 0,58 полной ток нагрузки двигателя. Размер главного контактора и контактора треугольника:  главный контактор K1 и контактор треугольника K3 относятся к типу AC3 и рассчитаны на 58 %. тока полной нагрузки двигателя. Отсюда размер главного контактора = 0,58*полный ток нагрузки двигателя Также  размер контактора треугольника = 0,58 * полный ток нагрузки двигателя Размер контактора звезды: тока главного контактора. Это означает, что номинал звездного контактора должен быть только 33% тока полной нагрузки двигателя. Он также должен быть типа AC3. Следовательно  размер контактора звезды = 0,33*полный ток нагрузки двигателя Пусковые характеристики двигателя пускателем звезда-треугольник Доступный пусковой ток: 33 % от тока полной нагрузки Пиковый пусковой ток: 33 % крутящего момента при полной нагрузке Особенности пускателя по схеме «звезда-треугольник» Пускатель по схеме «звезда-треугольник» может использоваться только для малой и высокой мощности Трехфазный асинхронный двигатель с короткозамкнутым ротором Для клеммной коробки асинхронного двигателя требуется 6 соединительных кабелей. Уменьшенный пусковой момент [##eye## Электрическое соединение] Уменьшенный пусковой ток Пиковый ток при переключении со звезды на треугольник Треугольник 903 Механическая нагрузка при переключении со звезды на треугольник 6 903 903 Преимущества пускателя звезда-треугольник Это сравнительно дешевле, чем другие методы пуска с пониженным напряжением. запуск асинхронного двигателя. Характеристики крутящего момента и тока пускателя звезда-треугольник лучше чем другие способы запуска. Пусковой ток в 1/3 раза больше прямого пуска (DOL) Текущий. Для использования не требуется устройство переключения ответвлений Создает высокий крутящий момент на ампер линейного тока Конструкция и принцип действия пускателя звезда-треугольник просты и надежны. Недостатки пускателя звезда-треугольник Пускатель звезда-треугольник может быть полезен только для 6-контактного соединения треугольником асинхронный двигатель с доступом ко всем 6 клеммам. Поскольку пусковой ток составляет 1/3 номинального тока, пусковой крутящий момент также снижается в 1/3 раза. Следовательно, он обеспечивает только 33% пускового момента. и если нагрузка, подключенная к двигателю, требует более высокого пускового момента, то очень высокие переходные процессы и напряжения возникают при переходе от звезды к треугольнику связь. Следовательно, из-за этих переходных процессов и напряжений многие электрические и произошла механическая поломка. Требуется 2 комплекта кабелей от стартера к двигателю. Пускатель звезда-треугольник не может запустить двигатель, если подключена нагрузка с двигателем, крутящий момент нагрузки которого превышает 50 % номинального крутящего момента двигателя. В этом способе пуска при переходе от звезды к дельта, если двигатель не достигает по крайней мере 80% своей номинальной скорости, то пиковый ток будет таким же высоким, как и в пускателе DOL. Таким образом, это может нанести вред влияние на контакты контрагентов. Top
