Схема электропроводки в квартире — типовая схема подключения и распределения электропроводки в панельной квартире (одно, двух или трехкомнатной)

Один из этапов ремонта – прокладка электрической сети. Данный вид коммуникаций со временем требует замены. Необходимо учесть очень много нюансов – спроектировать и составить схему электропроводки, выбрать способы соединения цепей, тип разводки, соблюсти все условия по пожарной безопасности и т.д. Также необходимо помнить о том, что схема электропроводки для разных квартир, в зависимости от количества и расположения их комнат, также будет иметь свои особенности.

Виды электропроводки

Рассмотрим общую классификацию электропроводок в квартире. В зависимости от видов монтажа она бывает:

Открытая электропроводка – прокладывают на поверхности стен, потолка снаружи. Крепление проводов многообразно: кабель-канал, гофра, плинтусы и т.д. Кабели в этой электропроводке, по сравнению со скрытой, могут иметь меньшее сечение. Может быть стационарной, переносной или передвижной

Скрытая электропроводка – прокладывают внутри конструкций: в трубах, коробах, углублениях и т.д. Один из самых распространенных методов прокладки кабелей. Из основных недостатков – отсутствие доступа к проводке. И в случае возникновения неисправностей потребуется приложить немало усилий, чтобы до нее добраться. Кабели в такой сети имеют большее сечение. Электросеть нужно проектировать заранее

Наружная электропроводка – прокладка сети снаружи здания. Также может быть открытой и скрытой

На этапе проектирования схемы электропроводки нужно учесть:

Места установки электрощитков и розеток

Количество электроточек в квартире

Мощность электрических бытовых приборов, которые будут использоваться постоянно и периодически

Разметку проводов, а для открытой проводки – места их крепления

Основные требования к электропроводке –медные кабели для прокладки сети, питание от сети 380/220 В, система заземления TN-C-S или TN-S

Способы соединения

Способы соединения электроцепи:

Последовательно – складывается напряжение всех элементов сети, в каждом из них сила тока одинаковая. В цепи нет узлов, и поэтому, если выходит из строя один элемент, перестают работать все остальные

Параллельно – ко всем параллельно соединенным ветвям цепи приложено одно напряжение. Сила тока в узлах равна сумме токов в соединенных параллельных проводниках. Элементы не соединяются между собой, но объедены узлами. Если один из них выходит из строя, данный факт не отражается на работе остальных

Смешанно – применяются оба способа соединения на одном участке цепи

Типы разводки

Существует три типа разводки электросети:

С помощью распределительных коробок: электрический щиток располагают за пределами квартиры – на площадке в подъезде. На щиток ставится счетчик с несколькими автоматами. От щитка кабель идет в квартиру. В каждой комнате стоит своя распределительная коробка. Они подключены к сети последовательно. Общая схема выглядит так:

«Звезда»— электроточка располагается на отдельной кабельной линии и подсоединена к отдельному автомату в щитке напрямую. Нерентабельна с точки зрения трудозатрат и денежных расходов на прокладку кабелей и проводов к каждому элементу, покупке более мощного считка и большого количества автоматов

«Шлейф» — такой способ проводки схож со «звездой». Отличием является то, что на отдельном кабеле, который идет от щитка, находится не один элемент, а группа. На схеме выглядит так:

Обычно используют несколько типов проводки сразу.

Схема электропроводки

При составлении схемы электропроводки лучше сделать два варианта плана: один – для размещения светильников, второй – для розеток. Источники потребления энергии при этом разделяют по группам. Для каждой из них в счетчике будет предусмотрен отдельный автомат. Необходимость такого распределения связана с уменьшением нагрузки на кабель. Также при возникновении неисправности не будет обесточена вся квартира, а только та комната, в которой необходим ремонт проводки.

Можно сделать отдельные группы для:

Розеток – автомат на 25А и для комнат, и для кухни с санузлом

Освещения – использовать автомат на 10А

Для крупной бытовой техники (стиральная машина, электрическая плита, вытяжки и т. д.) отдельные автоматы на 25А или 32А

Далее следует определить количество розеток и их месторасположение в квартире. Сперва назначают места потребления энергии основных приборов, затем выключатели, элементы освещения и распределительные коробки. При расположении розеток и выключателей нужно учесть их будущее комфортное использование. Для этого:

Их следует располагать слева от входа

Розетки устанавливают в 40 см от пола. На кухне может быть иная высота расположения

Выключатели – на высоте 90 см от пола

При проектировании типовой разводки электросети нужно учитывать общие требования безопасности:

В ванной можно устанавливать розетку только при наличии трансформатора

Заземление розеток нельзя подключать к нулевому проводу

Для электрической плиты на кухне необходим автомат на 63 А

Траектория прокладки кабелей должна быть горизонтальной и вертикальной, под прямым углом

Расстояние между проводами в идеале не должно быть меньше 0,3 см, до пола или потолка – не меньше 1,5 см, до окон, дверных косяков – не меньше 1 см

Выключатели и розетки по всей квартире лучше устанавливать на одной высоте

К розеткам провод подводят снизу, а к выключателям – сверху

Если щиток располагается внутри квартиры, размещать его нужно на недоступной для детей высоте

Размещение электропроводки в однокомнатной квартире

Типичная схема электропроводки в однокомнатной квартире включает в себя две ветви, которые питают жилую комнату и ванную (с туалетом) с кухней.

Идеальная схема электропроводки однокомнатной квартиры будет предусматривать отдельные кабели для различных групп элементов.

Помимо места расположения розеток, светильников и приборов в однокомнатной квартире, необходимо определить маршруты прохождения кабелей. Они будут зависеть от типа самого помещения и дизайна интерьера. Например, в панельных домах проводку необходимо прокладывать в полу или на стыке пола и стен. А в кирпичном доме в однокомнатной квартире проводку можно спрятать в штробах стен.

Размещение проводки в двухкомнатной квартире

В двухкомнатной квартире в зависимости от типа дома предусмотрены две стандартных разводки электросети:

Для кирпичного дома

Для панельного дома

Двухкомнатные квартиры в хрущевках нуждаются в полной замене электрики, как минимум из-за неудобного расположения и минимального количества электроточек и выключателей.

Размещение проводки в трехкомнатной квартире

Для размещения электросети в трехкомнатной квартире также выполняются все необходимые требования, связанные с установкой распределительных коробок в каждой комнате и группировке элементов для подключения к кабельной линии.

Типовая схема подключения трехкомнатной квартиры выглядит так:

Как видно из схемы, проводка на лоджию не выводится.

Во всех типах помещений и для всех видов разводки количество кабеля рассчитывается исходя из размеров помещений, а автоматов – из количества групп.

Задание Анастасии «Помочь по электрике»

1 500 ₽

Сейчас очень сложно найти хорошего электрика. Нам повезло встретить Андрея, который отлично разбирается в электроработах, имеет свой инструмент, работает быстро и качественно. А стоимость услуг устроит любого. Мы решили, что оплатим его работу не по оговоренной цене, а чуть выше — нас очень понравилось, как он сделал работу.

Исполнитель задания:

Андрей
5,0 1029 отзывов

Создать такое же задание

Схема электропроводки в квартире: изучаем азы

Главная » Ремонт квартиры » Электрика » Схема электропроводки в квартире: изучаем азы

Схема электропроводки в квартире и любых других помещениях должна разрабатываться до начала проведения электромонтажных работ. Вносить коррективы в этот документ во время монтажа бессмысленно – все должно быть продумано и распланировано заранее. Что включает в себя монтажная схема электропроводки квартиры и как она составляется?

Основные понятия

Электропроводкой называют систему проводов и силовых кабелей, обеспечивающую электричеством одну или несколько комнат квартиры или дома. Ее монтаж должен производиться в строжайшем соответствии с требованиями 7-го издания российских «Правил устройства электроустановок» (ПУЭ-7). С изучение этого документа и должно начинаться составление типовой схемы электропроводки квартиры или доме.

В каких случаях требуется производить монтаж электропроводки? Возможные причины проведения этого вида работ:

обеспечение электричеством помещений только что отстроенного здания;
замена пришедшей в негодность старой проводки – в этом случае новая электрическая схема проводки в квартире может не составляться;
ремонт квартиры;
приобретение более мощных бытовых электроприборов взамен имеющихся.

Электропроводка подразделяется на:

открытую;
скрытую.

Открытые провода в наши дни почти не применяются. Их сменила более надежная и незаметная скрытая проводка.
Скрытая, в свою очередь, подразделяется на:

сменяемую – прокладываемую внутри пластиковых труб;
несменяемую – укладывающуюся под слоем штукатурки.

Работы по замене или монтажу проводки должны начинаться с составления схемы электропроводки в квартиреили доме. Что это за схема и как она выглядит? Под названием «типовая схема электропроводки квартиры» скрывается ни что иное, как чертеж плана комнат и других помещений квартиры, на который нанесены условные обозначения электроточек и подходящих к ним проводов.

Составление схемы электропроводки в квартире

Типовая схема проводки в квартире имеет сложную ветвистую структуру: вводные питающие провода делятся на группы, а те, в свою очередь, разветвляются по комнатам. Составление схемы разводки электропроводки в квартире начинается с распределительного этажного щитка.

При составлении монтажной схемы электропроводки квартиры все приборы-потребители электроэнергии распределяются по группам. Чаще всего группы формируются следующим образом:

I – освещение всех комнат квартиры за исключением санузла;
II – питание розеток в жилых помещениях;
III – освещение санузла;
IV – питание розеток кухни.

Разбиение потребителей на группы позволяет решить следующие две задачи:

обеспечение автономной работы бытовых и осветительных приборов – поломка, к примеру, холодильника и выключение соответствующего автомата приведут к обесточиванию потребителей только одной, четвертой, группы;
облегчение поиска неисправностей – зная, в какой группе произошла неисправность, можно легко выявить проблемный участок.

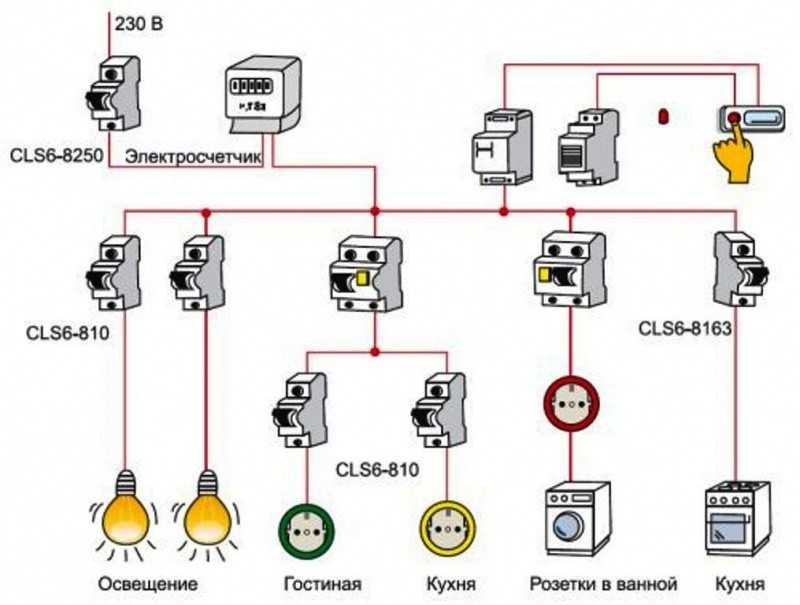

Итак, наша схема разводки электропроводки в квартире выглядит так:

трехфазный питающий кабель приходит в щиток;
фазовый провод с щитка через счетчик идет на ввод мощного резервного автомата;
с вводного автомата фаза уходит на вводные автоматы всех четырех групп;
ноль, земля и фаза приходят на общую распределительную коробку;
с общей коробки провода поступают на распределительные коробки комнат и непосредственно к потребителям (электроточкам).

Обычно схема электропроводки в квартире предусматривает подключение кухонных бытовых приборов с общей распределительной коробки: провод для питания плиты сразу прокладывается на кухню. Провода, питающие стиральную машину и кондиционер, идут к своим потребителям. Подключение котла (если он есть) тоже осуществляется с общей коробки. Иначе обстоят дела с розеточными и осветительными проводами. С общего распределителя они прокладываются к комнатным коробкам. Далее схема электрической проводки в квартирепредполагает подключение розеток к розеточному проводу, освещения – к осветительному.

Надеемся, статья поможет вам составить электрическую схему проводки в вашей квартире или любых других помещениях.

Схема подключения

— все, что вам нужно знать о схеме подключения

Что такое схема подключения?

Схема соединений представляет собой простое визуальное представление физических соединений и физического расположения электрической системы или цепи. Он показывает, как электрические провода соединены между собой, а также может показать, где приборы и компоненты могут быть подключены к системе.

Когда и как использовать электрическую схему

Используйте электрические схемы, чтобы помочь в построении или изготовлении схемы или электронного устройства. Они также пригодятся для ремонта.

Любители делать что-то своими руками используют электрические схемы, но они также распространены в домашнем строительстве и ремонте автомобилей.

Например, строитель дома захочет подтвердить физическое расположение электрических розеток и осветительных приборов с помощью электрической схемы, чтобы избежать дорогостоящих ошибок и нарушений строительных норм и правил.

Как нарисовать электрическую схему

SmartDraw поставляется с готовыми шаблонами электрических схем. Настройте сотни электрических символов и быстро поместите их на свою электрическую схему. Специальные ручки управления вокруг каждого символа позволяют быстро изменять их размер или поворачивать по мере необходимости.

Чтобы нарисовать провод, просто нажмите на опцию Draw Lines в левой части области рисования. Если щелкнуть правой кнопкой мыши линию, можно изменить цвет или толщину линии, а также добавить или удалить стрелки по мере необходимости. Перетащите символ на линию, и он вставится и зафиксируется на месте. После подключения он останется подключенным, даже если вы переместите провод.

Если вам нужны дополнительные символы, щелкните стрелку рядом с видимой библиотекой, чтобы открыть раскрывающееся меню, и выберите Еще . Вы сможете искать дополнительные символы и открывать любые соответствующие библиотеки.

Нажмите на Set Line Hops в SmartPanel, чтобы отобразить или скрыть линейные скачки в точках пересечения. Вы также можете изменить размер и форму прыжков. Выберите Показать размеры , чтобы показать длину ваших проводов или размер вашего компонента.

Нажмите здесь, чтобы прочитать полное руководство SmartDraw о том, как рисовать принципиальные схемы и другие электрические схемы.

Подпишитесь на SmartDraw Free

Начинай сейчас

Чем электросхема отличается от схемы?

Схема показывает план и функции электрической цепи, но не касается физического расположения проводов. Схемы подключения показывают, как провода подключены и где они должны располагаться в реальном устройстве, а также физические соединения между всеми компонентами.

Чем электрическая схема отличается от графической схемы?

В отличие от иллюстрированной схемы, схема соединений использует абстрактные или упрощенные формы и линии для отображения компонентов. Наглядные диаграммы часто представляют собой фотографии с метками или очень подробные рисунки физических компонентов.

Стандартные символы монтажных схем

Большинство символов, используемых на монтажных схемах, выглядят как абстрактные версии реальных объектов, которые они представляют. Например, выключатель будет представлять собой разрыв линии с линией, расположенной под углом к проводу, подобно выключателю света, который можно включать и выключать. Резистор будет представлен серией волнистых линий, символизирующих ограничение протекания тока. Антенна представляет собой прямую линию с тремя ответвлениями на конце, очень похожую на настоящую антенну.

Провод, проводящий ток
Предохранитель, отключаемый при превышении тока определенной величины
Конденсатор для накопления электрического заряда
Тумблер, останавливает ток при размыкании
Кнопочный переключатель, мгновенно пропускает ток при нажатии кнопки, прерывает ток при отпускании
Аккумулятор, накапливает электрический заряд и генерирует постоянное напряжение
Резистор, ограничивающий протекание тока
Провод заземления, используемый для защиты
Автоматический выключатель, используемый для защиты цепи от перегрузки по току
Индуктор, катушка, создающая магнитное поле
Антенна, передающая и принимающая радиоволны
Устройство защиты от перенапряжения, используемое для защиты цепи от скачков напряжения
Лампа, излучающая свет при протекании тока через
Диод, позволяет току течь в одном направлении, указанном стрелкой или треугольником на проводе
Микрофон, преобразующий звук в электрический сигнал
Электродвигатель
Трансформатор, изменяет напряжение переменного тока с высокого на низкое и наоборот
Наушники
Термостат
Электрическая розетка
Распределительная коробка

Примеры схем подключения

Лучший способ понять схемы подключения — просмотреть несколько примеров схем подключения.

Нажмите на любую из этих схем подключения, включенных в SmartDraw, и отредактируйте их:

Просмотрите всю коллекцию примеров и шаблонов схем подключения SmartDraw

Дополнительная информация

Программное обеспечение для создания схем подключения
Устройство для изготовления схем
Программное обеспечение для создания принципиальных схем
Патентное программное обеспечение для рисования

Программное обеспечение для технического черчения
Электрические символы
ПО для черчения в САПР
Программное обеспечение для механического черчения

Руководство по монтажным схемам | Семейный мастер на все руки

У вас есть проект по электрике своими руками, но вам непонятны электрические схемы? Выполняйте их шаг за шагом, и вскоре вы будете выполнять электромонтажные работы как профессионал.

Сегодня я смеюсь над этим. Но когда я был учеником второго года и мой мастер вручил мне электрическую схему, я ненадолго запаниковал. Я увидел кучу ящиков и множество, казалось бы, хаотично нарисованных линий. Это было похоже на мешанину из спагетти с квадратными фрикадельками.

«Конечно, я уже видел их раньше», — сказал я нетерпеливо. К счастью, я знаю свои пределы, поэтому моими следующими словами были: «Но вы можете пройти это со мной?»

Три года спустя я подключаю систему управления освещением (сеть ламп, переключателей, датчиков и реле) для кабинета компьютерной томографии (КТ) в крупной больнице. Как я прошел путь от неуверенного ученика до гения электрических схем?

Для меня это было время и терпение, часто со стороны моих инструкторов. Но держу пари, у вас нет трех лет, чтобы понять это — у вас прямо сейчас есть проект. Так как же читать электрическую схему? И вообще, какие они?

Давайте пройдемся по ним вместе.

На этой странице

Что такое электрическая схема?

Схема соединений представляет собой упрощенное представление проводников (проводов) и компонентов (устройств, источников света, двигателей, переключателей, датчиков и т. д.), составляющих электрическую цепь или электрическую систему. Некоторые электрические схемы показывают точные соединения, которые должны быть выполнены для работы системы, в то время как другие предлагают графическое представление того, как электричество течет по цепи.

Схемы подключения могут быть простыми (одна розетка) или сложными (управление освещением в комнате КТ). Схема подключения розетки содержит изображения или линейные чертежи розетки и проводов источника питания. Он показывает установщику, где именно на розетке нужно прикрепить горячий, нейтральный и заземляющий провода.

Более сложные системы, такие как комната КТ, имеют схему, показывающую общую компоновку системы, а также более подробные схемы отдельных компонентов и того, как они связаны друг с другом.

Электрические схемы часто легче интерпретировать, чем письменные инструкции, особенно для людей, незнакомых с электрическими системами и концепциями. Если вы можете взять палец и проследить линию от одного места к другому, вы можете следовать электрической схеме.

Для чего используется электрическая схема?

Схема соединений представляет собой сложную информацию, представленную в удобном визуальном графическом виде. Схемы подключения отлично подходят для установки электрических устройств и устранения неполадок, когда система не работает.

Допустим, вы хотите установить датчик присутствия, чтобы выключать свет и кондиционер, когда вас нет дома. Когда вы вытаскиваете его из коробки, из него может торчать шесть или более проводов. Какой провод куда идет? Все ли они подключаются? На схеме подключения все расписано.

Схемы подключения предназначены не только для внешних компонентов, таких как подключение датчика присутствия к оборудованию питания, освещения, отопления, вентиляции и кондиционирования воздуха (HVAC). Схемы подключения также применимы к внутренней проводке, такой как печатная плата внутри компьютера или стиральной машины.

Схемы электропроводки также могут отображать, как электричество течет в цепи. На этих диаграммах показаны источник питания и напряжение, а также нагрузки (освещение и оборудование) и любые компоненты, влияющие на поток электроэнергии, такие как выключатели. Этот тип, называемый схемой, чаще всего используется инженерами и другими специалистами-электриками.

Как читать электрические схемы

Сначала найдите ориентир. Это может быть источник питания, свет или датчик, который вы устанавливаете. Посмотрите на картинку и найдите провода, отходящие от устройства. Следуйте по линиям, чтобы увидеть, где они заканчиваются. Они могут не все пойти в одно и то же место. Датчик присутствия будет иметь некоторые провода, которые идут к трансформатору, а другие — к оборудованию HVAC и освещению.

Если вы видите точку на пересечении двух или более линий, соедините эти провода вместе. Но если линия «перепрыгивает» через другую в форме полумесяца или пересекает другую без точки, не соединяйте их.

На схеме подключения показано, куда подключать каждый провод на устройстве. На схеме розеток может быть написано «Line In», что означает горячий провод от источника питания, «Neutral» и «Ground». Или это может быть «черный», «белый» и «зеленый». Выполняйте соединения точно так, как указано, иначе устройство не будет работать.

На схемах, показывающих электрический ток в цепи, используются стандартные символы для представления электрических компонентов. Земля представляет собой вертикальную линию с тремя последовательно меньшими горизонтальными линиями под ней. Переключатели представляют собой диагональные линии, исходящие из линии, представляющей электрический поток.

Чтобы прочитать эти схемы, начните с источника питания и проследите линию через все компоненты системы.

Типы схем подключения

Существует три основных типа схем подключения:

Электропроводка : Изображает электрические устройства в виде рисунков или рисунков, соединенных линиями, изображающими провода. На электрических схемах показаны конкретные электрические соединения.
