Монтаж проводки в гараже своими руками: правила и советы

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Содержание:

  • 1 Составление схемы
  • 2 Расчёт количества материалов
  • 3 Разводка линии
    • 3.1 Подготовка
    • 3.2 Внешняя проводка
    • 3.3 Внутренняя разводка кабеля

Проведение проводки в гараже значительно отличается от протягивания ее в жилых помещениях, поскольку понадобится вызывать электрика, который протянет кабель от столба к щиту.Вдобавок он должен подсоединить трансформатор, счётчик и выключатели. Без сотрудничества с электриком никак не справиться, потому что проведение кабеля от центральной ЛЭП требует наличие официального разрешения для работ с электрическим напряжением.

Стоимость электромонтажа, проведённого электриком, значительно бьёт по кошельку. Но если лично осуществить ответвление в гараже, тогда электрик займётся исключительно внешним подключением.

Прокладка линии собственными силами включает в себя достаточно весомые преимущества:

  • экономия денег;
  • практика в электромонтажных работах.

Составление схемы

Перед подготовкой стен нужно позаботиться о правильном составлении схемы электропроводки в гараже. На ней должны указываться следующие отметки:

  1. введения кабеля в гараж;
  2. установки электрического щитка;
  3. расположения выключателей, лампочек и разъёмов.

Для самостоятельного черчения схемы рекомендуется учесть некоторые условия:

  • трасса проходит по стенам только по вертикали или горизонтали, поворот может быть только прямоугольным;
  • кабель проводится на расстоянии 150 мм от отопительных труб или потолка;
  • выключатели крепятся на расстоянии 150 мм от двери, на высоте 1500 мм;
  • разъёмы устанавливаются на высоте 600 мм от земли;
  • расстояние между розетками не меньше 4000 мм;
  • на осветительные приборы и разъёмы отдельно устанавливаются устройства защитного отключения;
  • для смотровой ямы устанавливаются лампочки на 12 вольт, а в электрощит — понижающий трансформатор.

Если в гараже планируется оборудовать ремонтную мастерскую, то необходимо установить трёхфазный электрический ввод, чтобы выдерживались все нагрузки тока от сварочного аппарата и сверхмощных агрегатов. Чтобы организовать такую систему потребуется медный кабель с сечением 10 мм² и электрощиток минимум на 20 модулей.

Удобнее всего если при черчении схемы пользоваться проектом здания, чтобы чертёж был соблюдён со всеми подлинными размерами.

Расчёт количества материалов

Вслед за тем как будет составлена схема электропроводки в гараже, нужно будет переходить ко второму этапу — подсчёту расходных материалов. Вначале подсчитываются провода. Электричество проводится как внутри гаража, так и снаружи, следственно необходимо закупить материалы на всё. Монтаж внешнего ответвления следует проводить медными жилами с сечением от 10 мм².

Для корректного расчёта сечения провода нужно точное определение электроприборов, которые необходимо будет установить. Для розеток используются жилы с сечением от 4 мм², а для выключателей — 1,5 мм². Что касаемо длины, то её непременно покупают с запасом, так как провод разрезается на отрезки: от разъёмов к щиту, от выключателей к лампочкам. На каждое ответвление требуется резерв в 150 мм.

Далее следует тщательный просчёт числа розеток. Их нужно не меньше двух: для удлинителя и стационарного электроприбора. Выключателей тоже требуется не меньше двух: для ямы и главного освещения. Отдельное внимание нужно уделить светильникам. Широкое распространение среди населения получили светодиодные и люминесцентные лампочки.

Стоит тоже посчитать количество креплений, гофрированных труб или кабель-каналов.

Разводка линии

Электропроводка в гараже проводится в три стадии:

  1. подготовка;
  2. внешняя проводка;
  3. внутреннее прокладывание.

Подготовка

Предварительный этап включает нарезку проводов и подготовку стен. Разрезать провода необходимо с учётом запаса длины от 150 мм на каждое ответвление. Стены размечают в соответствии со схемой. Разметку удобнее всего проводить разметочным шнуром. Для этого его закрепляют в исходной точке, потом протягивают до последующего ответвления или конечной точки проводки. Затем шнур натягивают по длине стены, отводят в бок и отпускают вниз. В конечном итоге на стенках остаётся крашеный след, который в дальнейшем и является маркировкой. Главное — натягивать шнур только по вертикали или горизонтали, чтобы отпечаток совпадал с метками на схеме. В связи с этим возможно использовать небольшой груз на нитке и строительный уровень.

Далее следует приготовить всё, что обязательно понадобится для электропроводки в бетонном гараже:

  • плоскогубцы;
  • комплект отвёрток;
  • молоток;
  • зубило;
  • кусачки;
  • электрическая дрель;
  • изолента;
  • перфоратор;
  • крепёжные элементы;
  • отвёртка-индикатор.

По окончании разметочных работ следует начать подготовку штроб для электропроводки в гараже. Штробить стенки удобнее всего с помощью болгарки с диском по бетону, перфоратором или зубилом с молотком. Глубину рекомендуется делать не больше 20 мм. Ширина подбирается в соответствии с сечением жилы. В кирпичном гараже нет необходимости штробить стенки. Проводка в гараже прекрасно вписывается в швы между рядов.

Внешняя проводка

Наружную электропроводку должен проводить только квалифицированный электрик. Если проводка будет проходить по воздуху, то нужно поставить промежуточную опорную стойку, на случай если протяженность до столба составит более 25 м. При этом необходимо учесть некоторые требования по высоте:

  1. над проезжей дорогой от 6 м;
  2. над пешеходными дорожками от 3,75 м;
  3. над гаражом от 2,75 м.

Последнее требование, скорее всего, окажется проблематичным, поскольку гаражи чаще строятся не слишком высокими. Тогда рекомендуется установить гнутую стальную трубу.

Если провод будет прокладываться снизу, то необходимо будет выкопать траншею от центральной ЛЭП до щита и положить в неё силовой медный кабель (ВБбШв). Главное в фундаменте не забыть оставить отверстие для введения во внутрь гаража.

Для защиты линии от механического воздействия, лучше упаковать его в стальном коробе, а сверху дополнительно накрыть его резиновой лентой. Под фундаментом гаража провод также нужно закрыть трубой диаметром в 2 раза более сечения жилы. Наружная часть трубы должна выступать не более 50 мм. Недостатком наземной прокладки линии считается высокая себестоимость и трудоёмкость работ. Правда есть одно преимущество — этот способ наиболее долговечен.

Внутренняя разводка кабеля

Существует 2 варианта прокладывания линии в гараже:

  • скрытый;
  • открытый.

При прокладке скрытым способом нужно помещать провода в штробы и закреплять их хомутами или металлическими скобками. Далее следует установка распределительных коробок, а также подключение разъёмов и выключателей. После этого все жилы соединяются клеммами и проводят прозвонку с помощью мультиметра. Если всё нормально и электропроводка в гараже своими руками проведена по всем правилам, то можно штукатурить стены и дать им время на просушку. В деревянном или железном сооружении проводка обычно ведётся открытым способом в специализированных кабель-каналах.

Для вспомогательного увеличения безопасности работы с электроприборами, к вводу в щит следует пристроить отдельное заземляющее устройство. Несложное заземление изготавливают из металлических стержней диаметром около 16 мм, которые вертикально фиксируются на земле и соединяются с верхушками полоской из стали. Данный прибор обязан быть с сопротивлением, не превышающим показатель в 4 Ом.

Почти во всех гаражах присутствует влага. Именно поэтому они относятся к категории построений с высокой влажностью. Вследствие этого все автоматические выключатели, разъёмы и лампочки необходимо устанавливать со степенью защиты IP44 и далее.

Также стоит задуматься и о дополнительной технике безопасности. Пользоваться приборами следует только при полном отсутствии напряжения. Чтобы отключить напряжение, выключают автоматы в щите или откручивают пробки. Работать нужно в комфортной спецодежде, не стесняющей передвижений. Необходимо пользоваться исключительно качественным и цельным электроинструментом с изолированным кабелем без нарушений.

К осуществлению работ по монтажу проводки необходимо относиться максимально ответственно. Не стоит торопиться, а необходимо взвешивать каждое дальнейшее действие. Ведь только от правильно выполненного монтажа будет зависеть безопасность, надёжность и долговечность проводки.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Схема электропроводки в гараже: инструкция + фото

Мы уже предоставляли вашему вниманию статью о том, как сделать освещение в гараже. В этой статье мы подробно рассмотрели все схемы и примеры электропроводки в гараже. Схема электропроводки в гараже поможет выполнить качественный монтаж.

Процесс разводки электричества в гараже начинается именно с этого этапа. Мы также разместили подробные фото, которые помогут качественно выполнить этот процесс.

Теперь мы предоставим вашему вниманию подробную инструкцию, которая поможет выполнить монтаж:

  1. Сначала вам необходимо будет подсчитать количество розеток, светильников и выключателей, которые будут расположены в помещении.
  2. Теперь вам следует продумать высоту каждого элемента. Например, розетки необходимо установить на высоте 1 метр, а выключатели лучше расположить 1.5 метра.
  3. Если вы все продумали, тогда вам необходимо перенести все на бумагу. Если вы планируете провести монтаж проводки в гараже, тогда вам необходимо сделать ксерокопию его плана. В этом документе уже соблюдены все размеры помещения.

Это вся информация, которая вам потребуется для того чтобы начертить схему электропроводки своими руками. Если вам будет интересно, тогда можете прочесть про схему подключения двухклавишного выключателя.

Важно знать! В вашем помещении располагается смотровая яма. Розетки и выключатели лучше всего вывести за ее пределы. Делать это необходимо из соображений безопасности, так как в яме постоянно сыро.

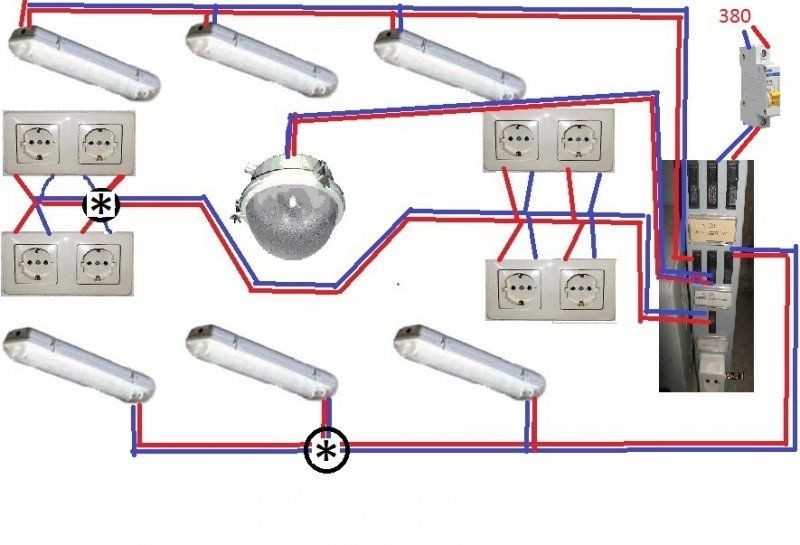

Теперь необходимо рассмотреть современный вариант схемы электропроводки. Гаражная схема проводки на 380 Вольт будет иметь следующий вид:

Если вам не нравятся эти варианты проводки, тогда можете использовать другую схему. Правильная схема электропроводки в гараже на 220 Вольт будет выглядеть следующим образом.

Чтобы вы могли разобраться мы решили предоставить вашему вниманию пояснения, которые помогут понять эту схему:

  1. Для включения нескольких групп освещения вы можете использовать двухклавишный выключатель. В смотровой яме должно быть отдельное освещение на 12 Вольт.
  2. ЯТП представляет собою специальный ящик, который имеет понижающий трансформатор. Он способен снизит напряжение до 12 Вольт.
  3. В качестве кабеля вы можете использовать ВВГ. Сечение кабеля должно быть большим, чтобы выдерживать токовые нагрузки. Например, вы легко сможете подключить и использовать сварочный аппарат. Чтобы правильно определиться с кабелем, вам необходимо провести расчет его сечения.
  4. В электрическом щитке вам обязательно необходимо будет установить автоматические выключатели.

Это вся информация, которую мы хотели вам предоставить. Теперь вы знаете, как начертить схему проводки гаража своими руками. Надеемся, что эта информация станет полезной.

Читайте также: схема подключения солнечной батареи.



Как подключить гаражный потребительский блок? Электропроводка УЗО в гараже CU

Содержание

Что такое гаражный потребительский блок?

Гаражный потребитель — это тип потребительского блока и распределительного щита (также известный как мини-потребительский блок), используемый для расширения и обеспечения электроснабжения внешних зданий, таких как сарай, мастерская или другие наружные установки в гараже.

Потребительский блок в гараже используется для питания меньшего количества цепей нагрузки (обычно 2-5 блоков). Если для питания от сети требуется лишь небольшое количество точек нагрузки, то вместо более крупных потребителей, особенно в хозяйственных постройках, устанавливают гаражный щиток.

Гаражный блок предохранителей прост в установке, устранении неполадок и ремонте благодаря простоте и базовой конструкции с дверцей с верхними петлями. Как правило, в зависимости от системных требований существует двухполюсное УЗО на 40 А и другие соответствующие автоматические выключатели, такие как автоматические выключатели на 6 А, 16 А, 32 А.

В этом уроке мы покажем, как установить однофазный гаражный потребительский блок на 230 В с УЗО в соответствии с IEC. Мы будем использовать цветовые коды проводки IEC, которые также применимы к ЕС, Великобритании и другим странам.

Нажмите на изображение, чтобы увеличить его

Необходимые компоненты:

  • Гараж Потребительский блок
  • Двухполюсное УЗО (устройство защитного отключения). 63А
  • 3 Количество однополюсных автоматических выключателей: 6A, 16A и 32A
  • Кабели и провода
  • Плоскогубцы, отвертка и сопутствующие инструменты

Похожие сообщения:

  • Как подключить однофазный потребительский блок 230 В с УЗО? МЭК, Великобритания и ЕС
  • Как подключить 1-фазный потребительский блок с раздельной нагрузкой? – УЗО+ВДТ
  • Как подключить 230-вольтовый потребительский блок с двойной раздельной нагрузкой? – УЗО+ПЦ

Как подключить электропроводку к гаражному потребительскому блоку?

Чтобы подключить номинальные автоматические выключатели и УЗО в распределительном щитке гаража для определенных приборов, выполните следующие простые шаги.

  • Прежде всего, выключите главный выключатель или соответствующий автоматический выключатель в главном распределительном щите или блоке потребления и убедитесь, что основное питание отключено.
  • Теперь смонтируйте все три автоматических выключателя (6А, 16А и 32А соответственно) и 2-полюсное УЗО (63А) во встроенную DIN-рейку в гаражном БУ.
  • Теперь подключите нейтральный провод «N» (синего цвета) к входной клемме «N» УЗО. Выходной зажим «N» УЗО должен быть подключен к зажиму нейтральной шины в потребительском блоке.
  • Аналогичным образом подключите фазу или провод под напряжением «L» (коричневого цвета) к клемме под напряжением УЗО. Выходная клемма RCD под напряжением должна быть соединена с другими MCB через общую клемму сегмента медной шины.
  • Наконец, подключите входящий провод заземления зеленого цвета с желтой полосой (от основной системы заземления) к клемме шины заземления в потребительском блоке гаража.

Нажмите на изображение, чтобы увеличить его

Вы сделали, электрические приборы теперь могут быть подключены к новому проводному потребительскому блоку и его автоматическим выключателям с помощью трех проводов, т. е. коричневого как «L» под напряжением, синего как «N» и защитного заземления. «Е» — зеленый с желтой полосой.

Теперь вы можете восстановить электропитание, включив главный выключатель или соответствующий автоматический выключатель в потребительском блоке и проверив его работу.

Связанный пост:

  • Проводка распределительного щита с УЗО
  • Электропроводка распределительного щита без УЗО

Как подключить цепи нагрузки в распределительном щитке гаража

Для подключения однофазной цепи нагрузки 230 В перем. и Земля от клемм нейтральной и заземляющей шин в CU соответственно.

Кроме того, при необходимости вы можете использовать ВДТ с УЗО вместо однополюсного автоматического выключателя. Кроме того, не подключайте точки освещения и три штекерных разъема к одному автомату. Таким образом, лампочки все еще будут светиться, если в трехконтактном разъеме произойдет неисправность, которая отключит нужный MCB. В приведенном выше случае вы можете подключить точки освещения к автомату на 6 А, а двойную розетку (для погружных нагревателей или специальных контуров морозильной камеры) к автомату на 16 А. Точно так же выключатель на 32 А можно использовать для электрических плит, электрических душей и других устройств высокой мощности.

Нажмите на изображение, чтобы увеличить

Полезно знать: В соответствии с правилами электромонтажа IET (Институт инженеров и технологий): 17-я редакция (BS 7671:2008 – 1: 2011) в потребительском блоке должна быть предусмотрена защита от УЗО. кроме дымовой и охранной сигнализации.

Похожие сообщения:

  • Установка однофазной электропроводки в доме – NEC и IEC
  • Установка трехфазной электропроводки в доме – NEC и IEC

Цветовые коды проводки IEC и Великобритании:

Похожие сообщения:

  • Как подключить трехфазный распределительный щит 400 В? МЭК и Великобритания
  • Как подключить комбинацию из 3 и 1-Φ распределительного щита 400/230 В?

Инструкции и меры предосторожности

  • Отключите электропитание (и убедитесь, что оно действительно ВЫКЛЮЧЕНО) перед обслуживанием, ремонтом или установкой электрооборудования. Для этого выключите главный выключатель в главном щите или распределительном щите.
  • Никогда не стойте и не прикасайтесь к мокрым и металлическим частям во время ремонта или установки.
  • Внимательно прочитайте все предостережения и инструкции и строго следуйте им при выполнении этого руководства или любой другой практической работы, связанной с электромонтажными работами.
  • Всегда используйте кабели и провода подходящего размера, розетки и выключатель подходящего размера, а также автоматические выключатели подходящего размера. Вы также можете использовать калькулятор размеров проводов и кабелей , чтобы найти правильный размер калибра.
  • Никогда не пытайтесь играть с электричеством (поскольку это опасно и может привести к летальному исходу) без надлежащего руководства и осторожности. Выполняйте монтажные и ремонтные работы в присутствии опытных лиц, обладающих обширными знаниями и опытом, умеющих обращаться с электричеством.
  • Самостоятельное выполнение электромонтажных работ опасно, а в некоторых случаях и незаконно. Свяжитесь с лицензированным электриком или поставщиком электроэнергии, прежде чем вносить какие-либо изменения/модификации в соединениях электропроводки.
  • Распределительный щит нельзя устанавливать на высоте 2,2 метра над полом, он должен быть защищен от коррозии и вдали от зон с водой. Все провода должны быть укрыты в щитке (т.е. не должны торчать за пределами щитка). Наконец, возле распределительного щита должен быть знак безопасности.
  • Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Соответствующие руководства по установке проводки:

  • Как подключить главную панель 120 В и 240 В? Установка коробки выключателя
  • Как подключить 208 В и 120 В, 1-фазную и 3-фазную главную панель?
  • Как подключить 240 В, 208 В и 120 В, 1- и 3-фазную, главную панель треугольника с высокой ногой?
  • Как подключить 277 В и 480 В, 1-фазную и 3-фазную, коммерческую главную панель обслуживания?
  • Как подключить и установить электрическую розетку?
  • Как подключить розетку GFCI?
  • Как подключить розетку AFCI?
  • Как подключить комбинированный выключатель и розетку?
  • Как подключить комбинированный выключатель и розетку GFCI
  • Как подключить комбинированный переключатель AFCI
  • Как подключить автоматический выключатель GFCI?
  • Как подключить выключатель AFCI?
  • Схема электропроводки на лестнице – как управлять лампой с двух мест?
  • Схема электропроводки в коридоре — электропроводка в коридоре с использованием 2-позиционных переключателей
  • Схема подключения туннеля для управления освещением с помощью переключателей
  • Цепь больничной проводки для управления освещением с помощью переключателей
  • Цепь проводки отеля — Цепь индикатора звонка для Hotelling
  • Электрическая схема общежития и работа
  • Схема подключения Godown — схема подключения туннеля и работа
  • Как подключить термостат водонагревателя 120 В — неодновременный?
  • Как определить размер центра нагрузки, щитов и распределительного щита?
  • Как определить количество автоматических выключателей в щите?
  • Как определить правильный размер подпанели?
