Схема проводка в доме: Схема электропроводки в частном доме своими руками – как сделать схему подключения электрики

Схема электропроводки в частном доме: монтаж, разметка

Сегодня уже мало кто представляет свою жизнь без использования электроприборов. Мы полностью зависим от электричества: начиная от подзарядки смартфона, и заканчивая подогревом чайника. Электричество освещает наши жилища, помогает готовить пищу, искать информацию и совершать еще тысячу дел.

В многоквартирных домах по умолчанию уже осуществлена разводка электросети. А как быть семьям, строящим свой частный дом с ноля?

Схема электропроводки в коттедже или на даче — дело ответственное, и подходить к нему нужно во всеоружии. Любая ошибка в самом незначительном соединении может привести к поломке всей сети или к еще более фатальным последствиям. Разберемся, как сделать схему электропроводки в частном доме.

Содержание

• Рисуем схему электропроводки в частном доме
• Как правильно разметить силовые кабели
• Проект электроснабжения частного дома
• Монтаж электропроводки
• Разметка будущих кабель-каналов
• Открытая электропроводка
• Кабель-каналы
• Розетки, выключатели, коробки
• Разводка проводов
• Соединить несоединимое
• Монтаж скрытой проводки
• Работа со скрытой проводкой
• Операция «Скрытая разводка»
• Соединение паутины

Рисуем схему электропроводки в частном доме

При планировании прокладки электропроводки в своем доме, главное — не торопиться и хорошо все обдумать. Начать следует с составления плана помещений дома, которые планируется электрифицировать. Отметьте на нем все места, где понадобится энергия. Это могут быть розетки, светильники, переключатели теплых полов и так далее.

Обдумайте меблировку. Там, где предполагается телевизор, нужна розетка, и не одна. В месте предполагаемого расположения обеденного стола розетка также не будет лишней.

Помните мудрость современных электриков — розеток много не бывает.

Важным будет предусмотреть все возможные нюансы, чтобы во время прокладки проводов не возникло проблем. Предлагаем обратить внимание на следующее:

• На планах следует отдельно нарисовать схему размещения розеток и схему освещения. Это две разные линии электроснабжения.
• Отметьте на плане места, где расположатся потребители большого количества электроэнергии: стиральная машина, электроплита, холодильник и прочее. К каждому из этих приборов нужна будет отдельная линия проводки.
• По современным стандартам, розетки принято располагать на высоте в 30 сантиметров от пола, но возможны и индивидуальные параметры, например, если нужно запитать электродуховку или вытяжку. А может, вы хотите поместить телевизор под потолком или микроволновку на кронштейнах. Все эти «фишки» необходимо предусмотреть в схеме электропроводки в частном доме.
• По западным нормам, на каждые 6 метров стены нужна отдельная розетка. И лучше, если она будет не одинарной, а двойной.
• Предусмотрите на плане то место, где будет находиться точка доступа в интернет и беспроводной маршрутизатор.
• Выключатели располагаются в 90-100 сантиметрах от пола. В таком случае они будут доступны и взрослым, и детям.
• Слаботочные провода (от сигнализаций, локальных компьютерных сетей, кабельного телевидения и прочего) должны располагаться минимум в полуметре от силовых кабелей. В противном случае могут возникнуть взаимные помехи.

Как правильно разметить силовые кабели

Когда вы нанесли на схему все выключатели и розетки, самым простым и логичным кажется просто соединить все это вместе прямыми линиями. Но не спешите этого делать. Здесь есть ряд своих нюансов. Например, не следует пытаться сэкономить на длине электрокабеля — это может привести к большим проблемам в будущем.

Профессионалы выделяют два основных принципа в прокладке силовых линий:

1. Необходимо доставить определенное количество энергии в нужное место, вне зависимости от целей использования. Это может быть питание либо освещение.
2. Кабели должны быть проложены так, чтобы они в будущем не создавали проблем для отделки помещений и жизни в них.

Из этих принципов выходят определенные правила прокладки проводов в помещениях:

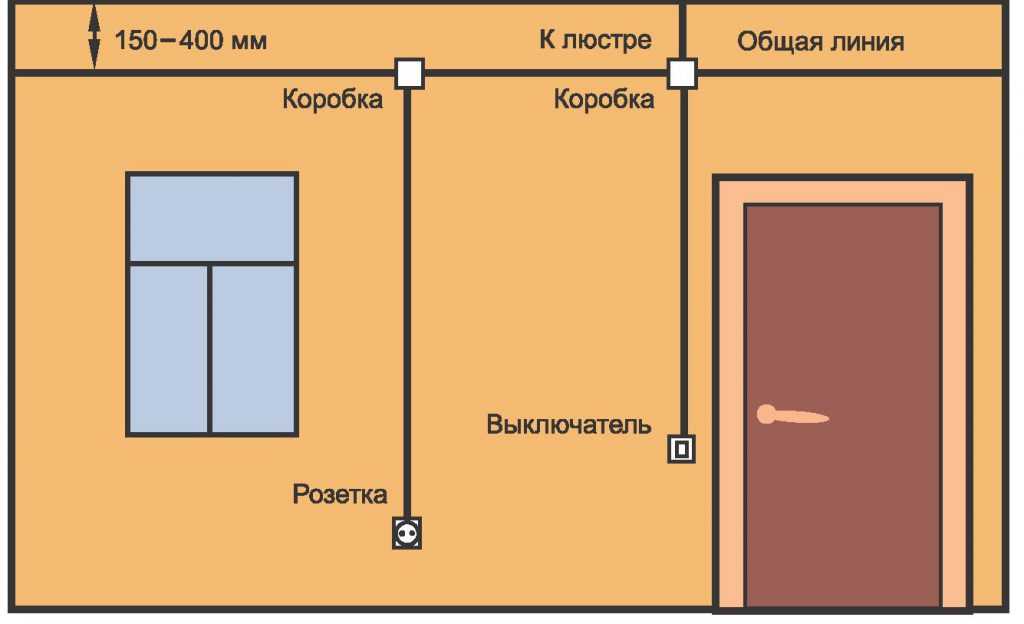

• Все трассы должны быть строго вертикальными или горизонтальными.
• От точки расположения выключателя или розетки провод должен идти строго вверх — до горизонтально идущей трассы электроснабжения. В месте пересечения — распределительная коробка.
• В том случае, если вы собираетесь монтировать натяжные потолки, то магистрали целесообразнее будет разместить над полотном будущего потолка.
• Обязательно фотографируйте каждый этап прокладки электропроводки. Это избавит вас от проблем в будущем, когда, к примеру, нужно будет просверлить отверстие в стене.

Проект электроснабжения частного дома

Составление проекта электроснабжения вашего дома лучше доверить профессионалам. Специалисты в профильных организациях знают все существующие требования, стандарты и обладают достаточной компетенцией, чтобы исполнить все желания хозяев. Немаловажной при составлении проекта будет и пожарная безопасность.

Проекты электроснабжения формируются при помощи современного компьютерного софта, который способен учитывать массу различных параметров и величин. Программа учтет планы комнат, места размещения электротехники, предложит варианты трасс кабелей и сформирует схему электрического щита. Такой подход позволит вам купить строго необходимое количество проводов и расходных материалов.

Специалисты также укажут марки кабелей и фитингов, места, где их можно выгодно приобрести.

Если же вы решили сформировать проект самостоятельно, то вся ответственность за возможные будущие ошибки и недочеты ляжет целиком на ваши плечи.

Монтаж электропроводки

Монтаж электропроводки не отличается повышенной сложностью, сделать это можно самостоятельно. Необходимо только строго придерживаться правил техники безопасности и следовать инструкции.

Для выполнения работ вам будет необходим тестер, перфоратор или болгарка, дрель или шуруповерт, кусачки, пассатижи, отвертка, уровень (лучше лазерный), резак или специальное приспособление для зачистки кончиков проводов.

Разметка будущих кабель-каналов

Любые работы по прокладке кабелей нужно начинать с разметки. Карандашом или маркером наносим на стены метки, где будут проходить провода, расположатся распределительные коробки, розетки, осветительные приборы и выключатели.

После разметки можно смело браться за монтаж электропроводки. Его можно провести открытым способом, либо закрытым. Во втором случае перед монтажом нужно заняться штроблением стен для скрытой прокладки проводов.

При помощи перфоратора и специальной насадки-коронки делаются отверстия под будущие розетки, выключатели и распределительные коробки. Потом они соединяются при помощи штроб — специальных выемок для укладки кабеля. Их можно сделать перфоратором, болгаркой или специальным устройством — штроборезом. Данная работа сопряжена с огромным количеством грязи и пыли.

Стоит знать, что глубина канала для прокладки проводов должна составлять около 2 сантиметров, а ширина позволять поместить в нее все необходимые провода.

При размещении проводки на потолке, есть несколько вариантов с местоположением и закреплением проводов:

• Если предполагается навесной или натяжной потолок, то проводку нужно просто закрепить непосредственно на потолочных перекрытиях.
• При использовании других видов потолков в потолочных перекрытиях, необходимо будет сделать неглубокую штробу для размещения в ней кабеля, идущего к источнику освещения.
• В панельных домах для монтажа потолочной проводки используются специально спроектированные для этого ниши в межквартирных перекрытиях. Нужно просто сделать два отверстия и протянуть провода.

После разметки и штробления наступает этап непосредственного монтажа электропроводки. В некоторых случаях для прокладки кабеля из помещения в помещение потребуется сверлить стены насквозь. Обычно такие отверстия для проводов принято делать в углах. Не стоит забывать сделать отверстие для того чтобы провести провод от щитка распределительного к щитку освещения. После этого можно приступать к монтажу электропроводки.

Открытая электропроводка

Монтаж открытой электропроводки начинается с установки щитка освещения в специальную нишу (при наличии), либо просто на стену. Внутрь щитка нужно установить устройство защитного отключения. Количество УЗО зависит от числа групп освещения в доме. Если посмотреть на готовый щиток, то:

• Вверху — нулевые клеммы.
• Внизу — заземляющие клеммы.
• Между клеммами, посередине, автоматы.

Далее в щиток заводим провод ВВГ 5*6 или 2*6. Со стороны распределительного щитка оставим провод неподключенным, так как эту операцию должен выполнять электрик. В самом щитке освещения провод следует подсоединить следующим способом:

• Синий проводок — к нулю.
• Белый проводок — к верхнему контакту УЗО.
• Желтый с зеленой полоской проводок — к заземлению.

Сами УЗО подсоединяются между собой последовательным образом вверху автомата — с помощью перемычки от белого провода.

Кабель-каналы

По размеченным на этапе разметки линиям необходимо проложить провода. На них закрепляются короба и кабель-каналы. В случае с открытой проводкой, их стараются разместить либо максимально внизу у плинтуса, либо максимально вверху — под потолком. Короба для проводов устанавливаются при помощи саморезов, с рекомендуемой длиной шага в 0,5 метра.

Крайние саморезы должны быть на расстоянии не менее 5 сантиметров от края короба. Для этого в месте прокладки короба или кабель-канала размечаются места для отверстий. Перфоратором или дрелью делаются отверстия в стене, внутрь помещаются дюбеля, трасса для проводов закрепляется саморезами.

Розетки, выключатели, коробки

Так как проводка открытая, то розетки, выключатели и распределительные коробки не вмуровываются в стены, а устанавливаются поверх. Следующим этапом как раз будет их установка на заранее подготовленные места. Примеряем их к стене, отмечаем места крепежа, делаем необходимые отверстия и устанавливаем.

Разводка проводов

Следующим шагом будет разводка проводов. Первым делом беремся за прокладывание главной магистральной линии и проводов от розеток к щитку. Использовать для этого профессиональные электрики советуют провод ВВГ 3*2,5.

Удобнее всего будет начать с точки подключения и двигаться к щитку. По завершению операции не забудьте повесить на кончик кабеля бирку с указанием, откуда и куда идет данный провод.

Следующим действием тянем кабель ВВГ 3*1,5. Его располагают на линиях от выключателей и лампочек к распределительным коробкам.

Соединить несоединимое

Самым сложным и затратным будет соединение проводов внутри распределительных коробок. Это можно сделать с помощью соединительных изолирующих зажимов, либо по старинке — изолентой. Стоит отметить, что использование СИЗов значительно ускоряет процесс и делает его более «приятным».

В щитке освещения кабель ВВГ 3*2,5 соединяется следующим образом:

• Коричневый или красный проводок (фаза) — подсоединяется к нижней части УЗО.
• Синий проводок (ноль) — идет к нулевой шине вверху УЗО.
• Желтый с зеленой полоской проводок — к заземляющей шине внизу автомата.

Далее проверьте все провода тестером, чтобы вовремя заметить возможные ошибки в соединениях. Если проблем нет, то можно вызывать электрика для подключения вашей проводки к распределительному щитку.

Монтаж скрытой проводки

Разводка скрытой электропроводки не отличается большими трудозатратами. Основное отличие от открытой — это метод маскировки проводов. Соответственно, после укладки кабелей придется повозиться со штукатуркой, шпаклевкой и шлифовкой.

Неприятным бонусом будет очередная орция строительной пыли и грязи, но все это сполна окупается тем, что проводов не будет видно, а распределительные коробки, выключатели и розетки будут спрятаны или глубоко утоплены в стенах. Это придает помещению эстетику и лоск.

Работа со скрытой проводкой

Набор действий почти полностью идентичен установке открытой проводки. Первым делом устанавливается щиток освещения и УЗО. Далее заводится вводный кабель и подключается со стороны распределительного щитка. Его также следует не запитывать до окончания всех работ по монтажу проводки.

Следующим шагов в вырезанные полости устанавливаются распределительные коробки, розетки и выключатели.

Операция «Скрытая разводка»

Далее приступаем к самой разводке кабелей. Начинаем с прокладки основной магистрали — кабеля ВВГ 3*2,5. Если вы решили прокладывать провода к розеткам по полу, то кабель помещается в специальную гофрированную трубу для электропроводов и укладывается по направлению к розеткам. У стены он должен «нырнуть» в штробу и дойти до подрозетника.

Далее производится укладка кабеля ВВГ 3*1,5. Он идет от выключателей и ламп освещения к распределительным коробкам. В них он запитывается на основной кабель.

Соединение паутины

На следующем этапе в распределительных коробках производится соединение всех проводов с помощью уже знакомых нам СИЗов или изоленты. Не забудьте сделать «прозвон» с помощью тестера вашей сети на предмет возможных ошибок.

В щитке освещения кабель ВВГ 3*2,5 соединяется следующим образом:

• Коричневый или красный проводок (фаза) — подсоединяется к нижней части УЗО.
• Синий проводок (ноль) — идет к нулевой шине вверху УЗО;
• Желтый с зеленой полоской проводок — к заземляющей шине внизу автомата.

Самым последним действием будет маскировка проделанных штроб гипсовой штукатуркой и вызов электрика для подключения сети к распределительному щитку. Окончательно установив, что электрическая сеть в вашем коттедже исправно работает, можно приступать к ее эксплуатации.

Заключение

Для того чтобы разработать и смонтировать электропроводку в своем доме, нужно быть максимально внимательным и сконцентрированным. Немаловажной будет соответствующая подготовка. Заранее необходимо начертить план жилья, продумать интерьер, расположение мебели, приборов освещения и электротехники.

Основной и главный принцип — не уют или меблировка под существующую электропроводку, а электропроводка под идеальный для жильцов интерьер помещения.

Домовладельцам, решившим проектировать и/или прокладывать электросеть самостоятельно, следует помнить, что малейшая неточность или ошибка может привести к неисправности всей сети или даже пожару. При адекватном понимании необходимых для выполнения задач и базовых электротехнических знаниях можно сделать даже сложную электроразводку в своем доме.

Проводка в квартире часть 3

В этой статье мы расскажем и покажем на примере как сделать схему электропроводки в квартире своими руками, даже не имея какого либо опыта в этом деле, и вы сможете убедиться, что сделать схему электропроводки не так уж сложно, как кажется.

Даже если вы на все сто процентов доверяете своему электрику, и можете полностью на него положиться, вы все равно должны приделить внимание вопросу расположения розеток, выключателей и осветительных приборов, а не пробовать свалить все эти вопросы на плечи электрика. Во-первых, любой электрик все равно будет у вас спрашивать и задавать вопросы по поводу расположения электротехники в доме, а во-вторых вам это все-таки нужнее, электрик сделает свою работу и уйдет, а вам там жить.

Ведь как потом будет обидно постоянно спотыкаться об различные удлинители в квартире, искать выключатели, которые находятся в труднодоступном месте. А ведь всего этого можно избежать, если потратить несколько часов своего времени и сделать схему электропроводки в квартире своими руками.

Чертим план квартиры

Для начала нужно начертить простой план квартиры, можно даже на обычном листе. Также можно воспользоваться онлайн-планировщиком квартир, которых в интернете полно, например неплохой планировщик remplanner, простой и интуитивно понятный. Должно получиться вот так (это наш вариант квартиры, у вас же конечно будет свой).

Дальше нужно на этот план нанести все предполагаемые электроприборы и мебель. Задание не простое, но все же выполнимое, желательно на этом этапе подключить всю семью, так будет и легче, и правильнее.

Схема расположения розеток

Итак, мебель расставлена, теперь нужно нанести на план места расположения розеток. Ищем на плане приборы, которые являются потребителями электроэнергии, и рисуем возле них розетки. У нас на плане такие приборы зарисованы красным цветом. Не стоит также забывать про слаботочку (TV, LAN розетки и прочее). Также не стоит упускать из виду переносные приборы, такие как различные зарядки от мобильников, планшетов, ноутбуков просто можно добавить пару розеток у кровати или тумбочки для удобства.

На этом рисунке условные обозначения, которые мы будем использовать составляя схему электропроводки в квартире своими руками.

В нашей схеме электропроводки в комнате №1 будет установлен телевизор и компьютер. Для телевизора и компьютера устанавливаем по две розетки на 220 вольт, также нужно предусмотреть ТВ розетку (антенна, кабельное, спутниковое тв) для телевизора. Современные телевизоры имеют функцию Smart TV, поэтому под телевизор мы предусмотрели розетку RJ45 (по-простому компьютерную розетку). Для компьютера добавляем такую же и обозначаем их на нашей схеме.

Возле кровати там где стоит прикроватная тумбочка не лишним будет добавить одну розетку на 220 вольт, и хотя там нет никаких потребителей, такая розетка никогда лишней не будет, и всегда пригодится для подключения различных переносных устройств: зарядка мобильника, планшета, ноутбука и т.п.

На кухне устанавливаем три розетки на 220 вольт для холодильника, посудомоечной машины и микроволновой печи. В ванной устанавливаем влагозащищенную розетку IP44 для стиральной машины. Не пугайтесь названия IP44 монтаж таких розеток ничем не отличается от монтажа обычных розеток, просто подписываем в нашей схеме электропроводки в квартире эту розетку IP44.

Схема расположения осветительных приборов

С розетками разобрались, принимаемся за освещение. Так же как и в случае с розетками на плане квартиры рисуем места расположения будущих осветительных приборов (люстры, лампы, бра и т.п.). На этом этапе желательно определится с дизайном потолков — различные гипсокартонные конструкции, натяжные потолки, и тому подобное, от всего этого зависит расположение осветительных приборов, или вообще сама возможность монтажа того или иного прибора.

В нашем примере все осветительные приборы будут располагаться по центру комнат. Размечаем центр и добавляем в нашу схему электропроводки в квартире осветительные приборы.

Схема расположения выключателей

После того как будет размечено расположение осветительных приборов, можно приступать за разметку расположения выключателей. Как правило, выключатели располагают при входе возле дверей, и поэтому важно определиться с расположением всех дверей, а также в какую сторону они будут открываться, чтоб потом при открывании двери один из выключателей не оказался за ней. Добавляем в наш план двери.

Размечаем все выключатели внутри комнат при входе, и снаружи в ванной и санузле. Не стоит забывать, что выключатели бывают одноклавишными, двухклавишными и трехклавишными, то есть с одного выключателя мы можем управлять от одного до трех осветительными приборами, также в одном месте можно разместить любое количество таких выключателей. В нашем примере у нас стоит двухклавишный выключатель возле ванной — одна клавиша это санузел, вторая коридор.

Стоит заметить что одним осветительным прибором можно управлять и двумя, и даже тремя выключателями, такие выключатели называют проходными — это когда, например при входе в комнату вы включили свет, а возле кровати выключили. Также при входе в коридор, зашли — включили свет, при выходе — выключили. Не будем вникать в принцип работы такого выключателя, просто если нужен такой выключатель, то зарисуйте его на плане с пометкой «проходной».

Убираем двери с нашего чертежа, чтоб не мешали.

Накладываем схему розеток на схему освещения.

Если не собираетесь делать проводку в доме своими руками, а нанять для этих работ специалиста, то на этом этапе можете остановиться, все что от вас требовалось вы уже сделали. Теперь можете просто передать свою схему электропроводки в квартире электрику, а он уже сам определится с местами расположения распределительных коробок и маршрутом прокладки трасс проводов.

Единственное, что нужно определиться с расположением силового щитка, но как правило, он располагается там, где выполнен ввод кабеля в квартиру или дом, и находится при входе, так что вариантов тут не много. Также на плане желательно указать все размеры (ширину и длину комнат, отступы от стен и пола до центра розеток и выключателей, а также расстояние от стен до осветительных приборов).

Схема прокладки проводов

Если все-таки решили делать монтаж проводки своими руками, то нашу схему нужно еще доработать, а именно определиться с местом расположения распределительных коробок и силового щитка, а также выполнить схему прокладки проводов. Начнем с комнаты №1. Распределительную коробку устанавливаем при входе, и проводим кабель от розеток к коробке. По-правильному прокладывать каждую розетку отдельным шлейфом. Прокладывать несколько розеток одним шлейфом не рекомендуется.

Все провода должны быть проложены строго вертикально и горизонтально, монтаж проводов по самому кратчайшему пути не допускается. В нашем случае провод будет укладываться в штробе под потолком с вертикальными опусками в подрозетники. Для розеток используем кабель 3х2,5 кв.мм, на чертеже он зеленого цвета. Более подробно о том какой кабель выбрать для проводки в доме мы напишем в одной из наших статей.

Далее прокладываем кабель от выключателя к коробке и от лампы к коробке. От выключателя кабель будет укладываться в штробу, также как розетки, от лампы кабель пойдет под гипсокартонным потолком в гофротрубе. Кабель используем 3х1,5 кв.мм. От выключателя к коробке, в целях экономии можно пустить кабель 2х1,5 кв.мм, но выгода тут небольшая. На чертеже этот кабель красный.

Про слаботочку в этом примере мы пока не будем рассказывать, более подробно мы затронем эту тему в статье про слаботочку.

Теперь прокладываем провода на кухне.

Дальше санузел и коридор.

В прихожей у нас только освещение, хотя при желании можно и установить одну розетку, лишней не будет.

Ввод будет у входной двери, тут и установим силовой щиток.

Все что нам осталось, это подвести провода от коробок к щитку. От каждой коробки к щитку тянем две линии, кроме той, которая в прихожей, там только одна линия освещения. Одна — розеточная группа, вторая группа освещения. Провод используем тот же на розетки 3х2,5 кв.мм, на освещение 3х1,5 кв.мм. Начнем с комнаты №1.

Дальше кухня.

Санузел.

И коридор.

Вот и все, как видите сделать схему электропроводки в квартире своими руками не так уж и сложно, как могло показаться. В следующей статье мы расскажем как выбрать электрика для монтажа электропроводки, а если вы собираетесь делать все своими руками, то можете сразу переходить в статью как рассчитать сечение кабеля для проводки в квартире и его количество.
