Схема простого реле времени для начинающих радиолюбителей
В этом выпуске канала Паяльник TV рассмотрим простую схему. Она представляет из себя несложный таймер, или реле времени. Выполнена всего на одном активном компоненте в виде биполярного транзистора обратной проводимости. Доступна схема начинающим и опытным радиолюбителям для самостоятельной сборки. Радиодетали дешево в этом китайском магазине.
Содержание
- Элементы таймера.
- Как работает схема?
- Рассмотрим схему в железе.
- Как работает система плавного пуска в схемах импульсных источников?
Элементы таймера.
Несколько слов про элементную базу. Диод D1 можно даже не использовать. Заменить перемычкой. Если решите использовать, то любой маломощный диод, например 1N4007, или любой другой выпрямительный диод. Конденсатор C2 подбирается, если устройство будет питаться от блока питания. Если от аккумулятора, то отпадает нужда в конденсаторе C2, так как он предназначен для фильтрации питания.
Резисторы R2 и R1 с мощностью 0,25 Вт. Однако можно и не столь мощные 0,125 Вт. Конденсатор C1 в схеме имеет ёмкость 100 мкФ, но нужно его подобрать. Из него зависит время срабатывания схемы. Напряжение этого конденсатора 16-25 В, поскольку питание у нас само 12 В. Транзистор T1 – любой маломощный транзистор биполярный, обратной проводимости. Можно использовать даже КТ315. В представленной сборке задействован транзистор средней мощности КТ815А. Можно также транзисторы большой мощности, к примеру КТ805, КТ803 даже, КТ819, и так далее.
Товары для изобретателей Ссылка на магазин.
В эмиттерную цепочку транзистора подключена обмотка электромагнитного реле, для управления мощными сетевыми нагрузками. В случае, если схему будете применять для запитки низковольтных маломощных нагрузок, например, светодиодов, то реле можно убрать и в эмиттерную цепь подключить напрямую сам светодиод.
Как работает схема?
При подключении источника питания, 12 В, к примеру, поступает питание на схему, через ограничительный резистор R2 заряжается конденсатор C1.
И как только заряд на конденсаторе достиг определённого уровня, питание через резистор R1 поступает на базу транзистора. Вследствие чего последний открывается, и плюс через переход транзистора подаётся на обмотку электромагнитного реле. Вследствие чего последнее замыкается, включая или выключая сетевую нагрузку.
Электроника для самоделок вкитайском магазине.
В представленном варианте в качестве сетевой нагрузки использована обычная лампа накаливания на 220 В. Если хотите управлять сетевыми нагрузками, то обратите внимание именно на параметры реле. Во-первых, катушка реле должна быть рассчитана на напряжение 12 В. Сами контакты должны быть довольно мощными, в зависимости, конечно же, от подключённой нагрузки. То есть, обратите внимание на ток допустимый через контакты.
Время срабатывания реле, то есть, время зарядки конденсатора, в большей степени зависит от резистора R2. Чем выше его номинал, тем медленнее будет заряжаться конденсатор. И, разумеется, от ёмкости самого конденсатора C.
Чем выше его номинал, тем дольше он будет заряжаться, значит, тем большее время потребуется на зарядку и срабатывание схемы.
Рассмотрим схему в железе.
Реле имеет катушку на 12 В, об этом говорит маркировка. Также допустимый ток через контакты составляет 10 А при напряжении 250 В, переменном. Транзистор абсолютно не нагревается в схеме. Но поскольку схема имеет довольно большую задержку, с таким раскладом использованных компонентов, было решено изменить сопротивление R2. В схеме 47 кОм было заменено на 4,4 кОм, и этим получена задержку 2-3 с.
Давайте подключим к источнику питания 12 В. Будет использован такой аккумулятор, точное напряжение где-то 10, 8 В. Это три литиевые банки, подключённые последовательным образом. Обратите внимание на светодиод. У нас синий светодиод подключён через ограничительный резистор на 1 кОм. Как только контакты реле замкнутся, подаётся питание на сам светодиод. Обратите внимание на задержку. Где-то 2 с. Разумеется, схема может находиться в включённом состоянии бесконечно долгое время.
Данную схему можно использовать не только в качестве таймера, но и в качестве системы плавного пуска Soft Start. Применяется система импульсных мощных блоков питания. Почему именно советуется в мощных источниках питания импульсных использовать плавный пуск? Потому что при включении схемы в сеть на очень короткое время схема потребляет запредельный ток. Это происходит потому, что в момент включения заряжаются конденсаторы большим током. И вследствие этого другие компоненты схемы, например, диодный мост и так далее, могут не выдерживать такие токи и выйти из строя. Поэтому применяется эта система.
Как работает система плавного пуска в схемах импульсных источников?
При подключении в сеть 220 В через резистор, который имеет некоторое сопротивление и является токогасительным, то есть, ограничивает ток, заряжается через этот резистор мощный электролитический конденсатор, малым током. И как только конденсаторы полностью заряжены, тут уже срабатывает реле и подаётся основное питание по контактам реле на схему импульсного источника питания.
Таким образом, к примеру, можно подобрать время заряда конденсатора, настроить тут время срабатывания, и получить довольно хорошую систему для мощных импульсных блоков питания. На этом всё. Такова простая и доступная схема для начинающих радиолюбителей. Еще простая схема реле времени.
обсуждение
radmir tagirov
это пример как не надо делать реле времени. Индуктивная нагрузка должна обязательно шунтироваться диодом. Иначе в одно прекрасное время у вас погорит транзистор. И почему реле подключено к эммитеру?
Serghei
Это не реле времени, а реле задержки! Да и диод ты не туда вставил!
Taras tsaryuk
а диод параллельно реле типа ставить не нужно да!?если не жалко транзистора — когда закроется транзистор и реле обесточится, есть такая фигня как обратный ток, вот в этот момент и транзистору придет полный. Ну в общем как угодно.
Если деталей не жалко.
An _
собрал такую схему, только без диода и кондера на входе, и реле заменил на светодиод с последовательно соединенным резистором в 300 ком, транс кт 3102, при подключении к аккуму на приблизительно 12в светодиод плавно начинает светиться и светит, светит, светит.! При меньшем напряжении на источнике питания картина та же. Пробовал менять кондер и резисторы — разница в скорости засвечивания светодиода. Я думал, что он должен засветиться и потухнуть. Где ошибка?
Zahar shoihit
действительно это не урок математики но мне кажется так как статья для начинающих то все-таки стоит объяснить людям, как посчитать время задержки.
Zahar shoihit
как ты получил задержку в две секунды?
Ведь τ=rc 4. 4k*100µf=0. 44сек.
12 вольтовое реле срабатывает где то при 9в.
То есть 3/4 от полного заряда конденсатора.
3/4 от 5τ =(5*0. 44)/4*3=1. 65сек
это в идеале, а по идее и того меньше.
кардан youtube
доброго времени суток. Возможно ли собрать на основе данной схемы реле на 4 контакта с последовательным включением с задержкой в 5 секунд? Хотелось бы использовать нечто подобное в разгоне козлового крана.
дарья новгородова
ребята, оставьте человека в покое со своими вопросами по поводу устройства этого реле. У меня на компрессоре оно уже год отключает пусковые кондёры. А пользуюсь компрессором я довольно часто. А ещё в сигнализации я его применил. Пока проблем не было.
Андрей ф
я не волшебник, а только учусь. Товарищи электронщики поясните пожалуйста, разве базовый ток транзистора у этой схемы через r2, r1 и катушку появляется не с разу. Есть такое предположение, как говорит автор, что транзистор открывается с задержкой в 2 сек, когда на верхней обкладке по мере заряда появляется напряжение, допустим 0, 7 в, достаточное для открытия транзистора и ёмкость конденсатора особой роли не играет. Вот если бы тут стояла кнопка с откидным контактом между r2 и узлом соединения с1 и r1 тогда бы размер ёмкости играл бы свою роль на длительный разряд. Короче говоря, кто может поясните.
Sako grig
напряжение для открывания транзистора 0. 7 в как раз появляется через несколько секунд, время зависит от величины r2 и с1.
При увеличении емкости конденсатора 0. 7 в появиться позже, то же самое при увеличении r2, так как уменшится ток зарядки конденсатора. I*t=c*u
андрей ф
спасибо за разъяснение. Собрал схему в мультисим, транзистор поставил 2n6488. Реле подключал и к коллектору и к эммитору. С реле в коллекторной цепи схема ведёт себя приблизительно так как вы написали на базе u= 0, 5в ток открытия 0, 01ма. А когда реле в эммиторной цепи картина другая, напряжение на базе u= 4b ток 0, 01ма и реле вроде бы как срабатывало при 4в. Сопротивление и конденсатор ставил разные, время заряда менялось в обоих случаях.
Sako grig
вообше то я рекомендовал реле подключить в цепь колектора, эмитер заземлять, вместо r1 поставить стабилитрон на 3-4 вольта( что- бы увеличивать время задержки), желательно транзистер взять с большим коэф усиления по току-h31э.
Sako grig
не думаю, что мултисим может разбираться в тонкостях работы разных модификации реле, например у одних, хотя они на 12вольт, напряжение срабатывания 8-9вольт, а напряжение отпускания может быть где то в районе 3-4вольта.
Андрей ф
интересно было лет 20 назад когда цветные телевизоры весили 20 кг и что бы отремонтировать надо было его в ателье везти или на дом мастера вызывать, поэтому самому пришлось прикупить книги и самостоятельно изучать это дело, но моя база всё равно маловата так как подсказать особо было не кому. Собирать и посмотреть как работает схема в мультисим, да почему нет. В интернете очень много роликов но таких, чтобы досконально объяснили работу схемы очень мало. Вот и тут автор мог бы показать на схеме направления токов, напряжения на конденсаторе, на базе транзистора. Тогда бы не было вопросов, а почему реле поставил в цепь эммитера, а не коллктора.
Stas stasovih
подскажи самую простую схему реле задержки отключения? Питание 24в, задержка после отключения питания 60-120 секунд, у меня есть всякое барахло типа пб от компа, и маленькие бп, возможно от туда выдернуть комплектующие?
Sako grig
это зависит от того что подразумевать говоря, отключение,. Если отключение это отключить питающий 24вольт, то спасет только аккумлятор в схеме, если, отключение, надо сделать командной кнопкой, будет другая схема.
Олег мальцев
оно работает? А как? При достижении на базе 0. 7в транзистор откроется и на его эмиттере появится напряжение питания минус напряжение падения на переходе к-э, и по идее он должен закрыться до того момента пока на базе не появится напряжение больше напряжения на эмиттере на 0. 7в. По идее реле нужно включить в коллектор и добавить блокировочный диод. Не?
алекс lamin
а не проще всем одинаково обозначать коненсаторы электролитические плюсом и минусом что такое черное и белое нужно искать людям отдельно тратить время.
Алекс lamin
сотни роликов с названием реле времени чтобы узнать реле включения или выключения нужно досмотреть ролики до конца. А не проще написать в названии. Люди недели тратят на поиски. Не говоря уж об ииотском обозначении изначально любой схемы реле. Где катушка не указывают ни на схеме ни на реле. Вместо привычных знаков скажем нуля и фазы какое то черчение с абстрактным мышлением.
схема на 12в (фото, видео)
Реле времени сегодня является электронным устройством, которое устанавливается на любые бытовые приборы, для которых имеет значение отсчет времени.
Поэтому большой интерес для любителей электроники является самостоятельная сборка реле времени.
При этом, выдержки времени нужны не только для включения и выключения приборов, но также и для мощности нагрева, как это предусматривают микроволновые печи. В зависимости от времени включения происходит ее нагрев.
Устройство
Для того, чтобы понять, как устроено электронное реле, полезно вспомнить старые механические регуляторы времени. Скажем, у прежних стиральных машин поворот вынесенной на корпус ручки включал исполнительный механизм. Одновременно запускалась выдержка. По прошествии заданного времени исполнительный механизм отключался. По такому алгоритму работают любые включатели времени либо таймеры, даже находящиеся в микроконтроллере (МК).
Хотя сегодня, в век электроники, существуют очень много электронных часовых механизмов и реле, то возникает вопрос о необходимости изготовления механизма, регулирующего время своими руками.
Ответить на него очень просто. Часто дома приходится делать что-то, где потребуются дозированные временные границы. Поэтому простые механизмы регулирования временивозможно собрать и самому, своими руками.
Простая радиосхема
Схема печатной платы реле на 12 в

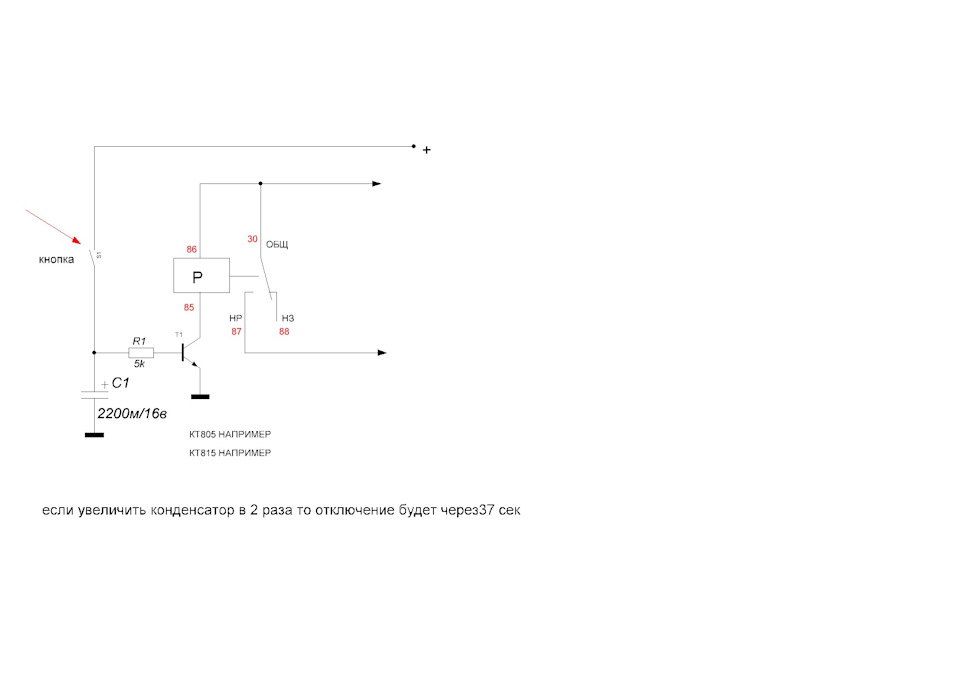

Приведем одну из наиболее простых схем. Для наглядности приводится схема и изображение печатной платы реле на 12 в.
Представим, что кнопка sb1 выключена. На обкладке конденсатора с1 сейчас напряжения нет. В результате этого, транзисторы закрыты и в обмотках реле ток отсутствует. После включения кнопки происходит заряд емкости с1, открывающий транзистор vt1, к базе которого прикладывается отрицательное напряжение. В итоге будет открыт второй транзистор и сработает реле k1.
Если отпустить кнопку, то произойдет разряд конденсатора по цепи: r2-r3 эмиттер vt1-r4.
Реле остается включенным, до того момента, когда напряжение на контактах емкости не снизится до 2-3 вольт. На протяжении этого времени соединения реле будут пребывать в одном из положений: либо включенном, либо отключенном.
Временная выдержка регулируется в пределах, которые зависят от емкости с1 и суммы сопротивлений подключенных к ней цепей. Задержка по длительности может регулироваться с помощью сопротивления r3. Получение более увеличенных пределов выдержек возможно с помощь увеличения номиналов с1 и r3. Схема простая, микросхемы отсутствуют.

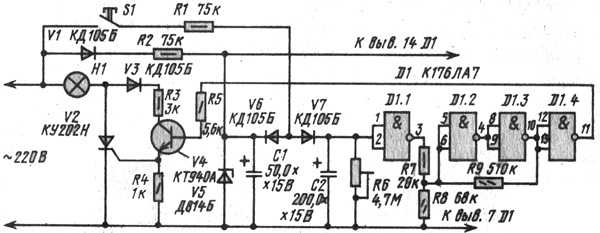

Если нужно изготовить реле времени на 220 в, то можно воспользоваться следующей схемой. Здесь представлена очень простая схема подключения.
