Распиновка USB по цветам — 3 вида интерфейса, распайка и схемы

Разъем USB в ходу еще с 1997 года. Тогда его устанавливали в компьютерные материнки. Теперь же он получил повсеместную реализацию: его используют в смартфонах и плеерах, принтерах и куче других устройств. Выходят все новые и более совершенные версии USB. Статья расскажет, чем они отличаются друг от друга, а также об особенностях их распиновки.

Виды USB-разъемов

Прежде, чем перейти к рассказу о распиновке USB по цветам, сначала следует разобраться с видами такого интерфейса. Во-первых, они отличаются размерами. Сейчас в ходу стандартный, например, для компьютера, и микро — стоит в мобильниках и периферийных устройствах. Мини тоже встречается, однако такой вид разъема уже устаревает.
Также USB делят на 2 типа:

• А — подключается в гнездо «маму» на компьютере или хабе;
• Б — подсоединяется к гнезду «папе» — на периферийном устройстве.

А теперь давайте поговорим о видах и их отличиях.

1. v1 — модифицированный вариант версии 1.0, использование которой решили прекратить из-за многочисленных ошибок в протоколе передачи данных. У него был низкий показатель пропускной способности в сравнении с современными представителями.

Основные параметры:

• Два режима, различающиеся быстротой, с которой передается информация: 12 и 1,5 Мб/с.
• Шнур длиной максимум в три метра — для медленного инфообмена, и 5 метров — для быстрого.
• Напряжение шины — 5В (номинал), что позволило использовать штекеры для зарядки смартфонов, а допустимая нагрузка подсоединяемых к разъему девайсов составляет 0,5 А.

2. USB 2.0, как у ADATA UV250 32GB — стандарт, который превосходит предыдущую версию по быстроте, обеспечивая максимальный показатель в 480 Мб/с.

3. ЮСБ 3.0, как в док-станции ThinkPad. Был разработан с целью решения проблем, связанных с медлительностью. Согласно спецификации, он способен обеспечить скорость в 5 Гб/с, номинальный ток увеличен до 0,9А. Штекеры и гнезда 3 версии маркированы синим, благодаря чему визуально отличить их от ранних модификаций довольно просто. Также выпускаются модели  еще быстрее — 3.1.

Читайте также: Рейтинг мониторов для дизайнеров и фотографов — 10 моделей для работы с фото

Распиновка USB по цветам

Распиновка обозначается определенными цветами — это общепринятые стандарты, которые упрощают задачи, связанные с ремонтом. Да и в целом цветовая схема упрощает понимание того, какой кабель за что отвечает.
У первой и второй версии USB интерфейса обозначения и расположение идентичны. Поколение III имеет отличия, связанные с конструктивными и скоростными особенностями. Подробнее — в нижеследующих разделах.

Узнайте: Как открыть порты на роутере: инструкция и 3 способа решения возможных проблем

Распайка USB 2.0

Нижеследующая таблица схематично поясняет, как выглядит цветовая распайка портов этого поколения.

Стоит отметить, что у типов А и В одинаковые схемы. Разница лишь в том, что в А расположение линейное, тогда как В отличается расположением сверху и снизу, как в таблице:

Интересно: Как подключить видеокарту к компьютеру: инструкция для чайников в 3 разделах

USB 3.0

В 3й ветви (этот кабель AM/Type-C принадлежит к такому) коннекторов 9, иногда 10. Все зависит от наличия или отсутствия экранирующей оплетки. Естественно, увеличилось и число контактов, но размещены они в шахматном порядке. Это нужно для совместимости с более старыми версиями.

Смотрите также: 10 лучших облачных сервисов хранения информации

Распиновка micro/mini USB

Уменьшенные порты — пятиконтактные. Микро — стандарт для большинства гаджетов. Они отличаются миниатюрными габаритами, мини — как уже говорилось выше, устаревает. Оба варианта имеют одинаковую распиновку, которая представлена в таблице ниже.

На заметку. Обозначение таких портов выглядит следующим образом: «мама» — micro-AF(BF), а «папа» — micro-АМ(ВМ).

Дополнительный коннектор для экранирования встречается не везде, и потому не имеет номера.

Примечание: контакт №4 в В типе не задействуют.

Полезно: Как можно соединить системный блок и телевизор — 6 вариантов подключения

Вывод и советы

Цветовая схема распайки позволяет решать задачи, которые связаны с ремонтом, быстрее, поскольку дает возможность быстро понять, какой провод за что отвечает. Она также позволяет на глаз определить, что перед пользователем: 2.0 или 3.0. Поскольку у более новых видов интерфейса растет и пропускная способность, стоит отдавать предпочтение именно им: стоят такие кабели не намного дороже, чем те, где разъем принадлежит к старшему поколению. К тому же, конфликта между поколениями нет: более скоростные модели работают с более медленными. Но стоит учитывать, что при подключении смартфона на 3.0 к компьютеру, в котором стоит 2.0, инфо будет передаваться с быстротой, присущей старой версии.


Схема usb порта

Русский: English:. Бесплатный архив статей статей в Архиве. Справочник бесплатно. Параметры радиодеталей бесплатно. Даташиты бесплатно.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• 4-port USB 2.0 Hub — сразу работает на 50%, еще 50% добавил за 1 час
• Приставка для увеличения мощности питания от USB-порта
• Распайка USB2.0 и USB3.0 по цветам (разъемы micro и mini)
• Виртуальный USB-порт в лабораторной практике
• Распиновка разъёмов USB 2. 0
• Защита устройств с интерфейсом USB 2.0
• Схема распайки компьютерного порта USB — ЮИЗБИ
• Переходник COM — USB
• USB — RS-232 преобразователи

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: USB 3.0, микро USB 3.0 РАСПИНОВКА РАСПАЙКА

4-port USB 2.0 Hub — сразу работает на 50%, еще 50% добавил за 1 час

С использованием интегральных микросхем детектора заряда разъем USB становится универсальным компонентом для портативных устройств. Соблюдение спецификации BC1. Обилие возможностей интегральных схем детектора заряда делает их чрезвычайно привлекательными при разработке портативной электроники. Что, кроме обильных порций кофе, помогает уменьшить время выхода продукции на рынок, снизить стоимость, сконцентрироваться на циклах разработки инноваций?

Подсказка: стандартизация. Стандарты, определяющие протоколы и эксплуатационные характеристики, повлияли на все аспекты технологии: размеры корпуса устройства, расположение выводов, информационные и коммуникационные интерфейсы, драйвера программного обеспечения, разъемы, способ распространения программного продукта, соблюдение экологических норм, испытательные приспособления. Этот список можно продолжать без конца. Чем подробнее описание, тем лучше оснащены разработчики для определения продуктов, которые следует вывести на рынок.

Если есть какие-либо сомнения по поводу необходимости строго оговоренных стандартов, отправляйтесь в два любых магазина одежды и купите рубашки с одним и тем же размером. Лучшие стандарты растут вместе с технологией. Стандарты пересматриваются, и затем в них отражается усложнение промышленности, в то время как необходимо поддерживать уже укоренившуюся практику.

USB порт — прекрасный пример универсального стандарта. Из-за способности идти в ногу со временем [2], порт USB в настоящее время можно найти повсеместно, где используются заряжаемые устройства. Поддержка такого устойчивого стандарта, как USB, может влиять даже на политику правительства. В июне Европейская Комиссия опубликовала памятку, предполагающую разрешить использование универсального зарядного устройства для каждого мобильного телефона, который имеет разъем микро-USB и опирается в значительной степени на ВС1.

Корейская ассоциация телекоммуникационных технологий Korean Telecommunications Technology Association и китайское министерство промышленности и информационных технологий Chinese Ministry of Industry and Information Technology выпустили технические требования к стандартизации зарядного устройства мобильного телефона [6]. Обновление USB 2. Почему комитеты по стандартам и правительство выбрало для унификации USB разъем и протоколы, изложенные в BC1.

Создание общего стандарта позволит добиться совместимости, оптимальной производительности, безопасности любых устройств, использующих USB. Спецификация оговаривает, сколько мощности может передать любой порт, а также указывает рациональный путь определения количества переданной энергии для портативных устройств. Таким образом, разработчик любого портативного оборудования может обеспечить совместимость с как можно большим числом USB.

Производители будут знать, как наилучшим образом применять USB, и могут предвидеть значения напряжений и токов, прилагаемых к USB. Учитывая эти данные, можно осуществлять проектирование без риска электрических перегрузок. Наконец, возрастающее значение тока заряда, используемого устройством, значительно сокращает требуемое для процесса заряда время.

Следовательно, детектор зарядного устройства — важная особенность, которая должна быть заложена во всех заряжаемых устройствах, использующих порт USB. Прежде чем обсуждать протокол обнаружения устройств, важно знать различия среди существующих спецификаций USB.

Наиболее распространенная спецификация USB 2. В дополнение к коммуникации USB обеспечивает ток мА для периферийных подключенных устройств, причем ток может быть увеличен до мА. Большинство портов, как правило, не имеют этого предела тока, и большие токи не гарантируются. DCP не поддерживает обмен данными, но обеспечивает зарядный ток мА без распознавания порта. CDP поддерживает обмен данными USB и высокий ток заряда; присутствует внутренняя схема, которая переключается на этапе определения заряжаемого устройства.

Некоторые производители электроники разработали свои собственные схемы идентификации зарядного устройства в дополнение к типам USB-портов, указанных в спецификации. Вариации этих схем добавляют еще один слой технологии обнаружения зарядного устройства, который нельзя упускать из вида.

Процесс определения зарядного устройства, согласно спецификации BC1. Контакты разъема USB и обнаружение данных соединения.

Определение VBUS. Это гарантирует необходимую последовательность соединения контактов см. Таким образом, перед тем, как произойдет распознавание, устройство должно сначала проконтролировать наличие VBUS. Обнаружение данных соединения DCD — data contact detection. Как только валидация VBUS завершена, портативному устройству ПУ необходимо гарантировать соединение контактов данных перед тем, как начнется обнаружение.

ПУ может неправильно определить наличие зарядного устройства, если решение было преждевременным, то есть до образования соединения контактов данных.

Этот диапазон тока выбран таким образом, чтобы поддерживать необходимый уровень напряжения для всех логических элементов при допустимом отклонении величин сопротивлений, оговоренных в спецификации. Если соединение с контактами данных не терялось после односекундного таймаута, конечное устройство предполагает, что DCD состоялось. Обобщенная процедура определения зарядного устройства в соответствии со спецификацией BC1. Зарядные устройства, не совместимые с ВС1. Многие из зарядных устройств собственной разработки идентифицируют себя для конечного устройства посредством уровня напряжения, получаемого резистивным делителем между шиной VBUS и землей.

Интегральная схема обнаружения USB-зарядного устройства — это микросхема, которая реализует многие функции и тонкости, связанные с определением зарядного устройства в соответствии со спецификацией ВС1. Также возможно реализовать схему определения на дискретных элементах. Однако количество компонентов, место на печатной плате и время, потраченное на создание дискретной системы, резко возрастает. Добавление специальной микросхемы для определения устройства заряда требует дополнительного места на печатной плате, поэтому производители часто сочетают другие необходимые или желательные функции в одном корпусе.

Этот класс детекторов зарядных устройств питается непосредственно от шины USB VBUS , так что нет необходимости организовывать дополнительный источник питания. Детекторы оснащены внутренними переключателями SPST, которые открываются, когда выполняется определение зарядного устройства, и закрываются, когда включена передача данных через USB.

На рисунке 3 показан пример схемы обнаружения, которая обрабатывает протокол детектирования. Для такой схемы требуется меньше ресурсов основного процессора, и нет необходимости в серьезных изменениях в существующем проекте. Схема включения детектора зарядки MAX За последние несколько лет произошел лавинообразный рост на рынке смартфонов. Список их функционала продолжает увеличиваться, а габариты — уменьшаться. Тщательное планирование и использование высокоинтегрированных решений необходимы для сокращения спецификации.

Так, например, мобильный телефон использует один разъем для зарядного устройства; подключения к персональному компьютеру; подключения внешних аксессуаров; воспроизведения аудио. Для осуществления всех этих задач в компактном исполнении системные разработчики могут применить микросхему определения заряда MAX рисунок 4.

Применение детектора заряда MAX в смартфонах. Эта универсальная схема детектора зарядного устройства автоматически определяет разницу между BC1.

Используя I2C-интерфейс, встроенный процессор читает, подключено ли зарядное устройство, и переконфигурирует внутренние ключи для соответствующего режима. Например, рассмотрим одиночный детектор зарядного устройства со встроенным OVP на шине VBUS, с защитой от электростатических разрядов на линии передачи данных и посадочным местом 1,65х1,65 мм. Данная микросхема добавит одиночному разъему гибкости применения в системах с ограниченными габаритами. Технология определения зарядного устройства достаточно универсальна, так как основные функции детектора зарядного устройства могут быть использованы совместно с другими функциями для достижения высокой степени интеграции при разработке портативной электронной техники.

Некоторые комбинируют детектор зарядного усторойства и самонумерацию USB. Сегодня новые микросхемы детекторов зарядного устройства автоматически осуществляют мониторинг циклов заряда батареи в соответствии с BC1. Когда объединяются функции детектора зарядного устройства и заряда, получается интеллектуальное ключевое управление аккумуляторной батареей. Эта технология позволяет автоматически переключаться между аккумуляторной батареей и зарядным устройством, когда происходит процесс заряда.

Следовательно, некоторые микросхемы детекторов зарядного устройства могут обеспечить как зарядку батареи, так и полный ток нагрузки. Устройства, которые поддерживают эти функции, снабжены также терморегулированием тока для защиты от опасных высоких температур, возникающих в результате одновременного заряда аккумулятора и обеспечения тока нагрузки. Благодаря интеграции детектора и зарядного устройства, системный разработчик может уделить больше внимания конечному применению продукта и меньше беспокоиться по поводу вопросов, связанных с процессом заряда.

Большое количество BC1. Уже один этот факт делает применение разъема USB в портативном устройстве привлекательным вариантом. При использовании микросхемы обнаружения зарядного устройства разъем USB на портативном устройстве становится универсальным компонентом.

При разработке компактного и портативного изделия применение микросхемы детектора зарядного устройства позволяет увеличить степень интеграции за счет обширного списка сопутствующих функций.

Получение технической информации , заказ образцов , заказ и доставка. Компания Maxim Integrated является одним из ведущих разработчиков и производителей широкого спектра аналоговых и цифро-аналоговых интегральных систем.

Компания была основана в году в США, в городе Саннивэйл Sunnyvale , штат Калифорния, инженером Джеком Гиффордом Jack Gifford совместно с группой экспертов по созданию микроэлектронных компонентов. На данный момент штаб-квартира компании располагается в г. Наши информационные каналы. Новости Статьи Вебинары Все записи.

Приставка для увеличения мощности питания от USB-порта

Правда до единого стандарта пока далеко и каждая фирма старается сделать распиновку по-своему. Наверное чтоб покупали зарядное именно у неё. Хорошо хоть сам ЮСБ штекер и гнездо сделали стандартным, а также напряжение питания 5 вольт. Так что имея любое зарядное-адаптер, можно теоретически зарядить любой смартфон. Изучайте варианты распиновки USB и читайте далее. При этом плюс паяете на 1 контакт, а минус — на 5-й последний. Для питания или заряда навигатора Garmin требуется особый дата-кабель.

В этой статье вы узнаете как правильно делать распиновку USB и Помимо этого, существуют удлинители для портов данного интерфейса. соответственно, цветовая схема проводов и номера контактов также совпадают.

Распайка USB2.0 и USB3.0 по цветам (разъемы micro и mini)

Если схеме, которая питается от USB, нужно тока побольше то сопротивление необходимо поменьше в этом случае 10 Ом лучший вариант. Светодиоду лампочке много тока не надо и даже вредно, от большого тока он может перегореть поэтому ставиться Ом, но опять же не обязательно можно больше можно меньше, но меньше Ом лучше не ставить если светиться нормально. Немного размытое значение — » Ом». Какой использовался светодиод, его параметры потребления? Точное название этого светодиода я не знаю маркировки на нём не видно , сопротивление было подобрано опытным путём. Может подскажете: надо запитать датчик. Реально это сделать от USB? По напряжению подходит, по току тоже подходит. Cкорее всего этот датчик можно запитать от USB.

Виртуальный USB-порт в лабораторной практике

Проблемы с зарядкой по USB обычно появляются при использовании постороннего не родного зарядного устройства. Гаджет может заряжаться медленно, не полностью, а может и вовсе отказаться заряжаться. Собственно, этой проблеме и посвящена сия статья. Но сперва я должен высказать несколько важных замечаний касаемо зарядки по USB вообще. К примеру, некоторые планшеты снабжены отдельным круглым гнездом для подключения зарядного устройства ЗУ.

Интерфейс USB начали широко применять около ти лет назад, если быть точным, с весны года.

Распиновка разъёмов USB 2.0

Прелесть виртуального USB порта состоит в том, что программное обеспечение на компьютере можно писать как для порта RS А это значит, что управлять портом можно будет при помощи такого элемента управления как MSComm. Логин: Пароль: Напомнить пароль? Схемы каких устройств вам наиболее интересны? Бытовых устройств. Схема кодового замка.

Защита устройств с интерфейсом USB 2.0

USB-порт сейчас является универсальным для подключения к персональному компьютеру периферийных устройств. Так как на этот порт выводится напряжение питания 5V многие периферийные устройства от него же и питаются. Но не все портативные ПК имеют достаточную мощность источника питания, чтобы еще и обеспечивать питание такого оборудования как внешний DVD-привод, принтер или сканер. На рисунке показана схема, как организовать питание периферийного устройства от отдельного от ПК источника. В данном случае дополнительным источником питания служит стандартное зарядное устройство с выходным напряжением 5V при токе 1,6А и стандартным USB-гнездом сейчас такие ЗУ применяются для зарядки большинства мобильных телефонов, смартфонов и планшетов. Схема работает следующим образом.

В настоящее время USB является универсальным портом компьютера, к которому подключаются самые разные устройства. На USB выведен.

Схема распайки компьютерного порта USB — ЮИЗБИ

Используя эту схему, мы можем преобразовать 5 В постоянного тока с USB-порта компьютера в 12 В постоянного тока, и такая схема найдет много приложений в системах с питанием от USB. Сердцем этой схемы является IC LT, который является постоянным токовым преобразователем постоянного напряжения. IC имеет широкий диапазон входного напряжения от 1,8 до 18 В постоянного тока, а выходное напряжение может составлять до 35 В постоянного тока. В резисторах цепи R1, R2 задает выходное напряжение.

Переходник COM — USB

Сравнив статистику посещения сайта за два месяца ноябрь и декабрь года , в MediaTek выяснили, что число посетителей ресурса из России увеличилось в 10 раз, а из Украины? Таким образом, доля русскоговорящих разработчиков с аккаунтами на labs. Амбициозная цель компании MediaTek — сформировать сообщество разработчиков гаджетов из специалистов по всему миру и помочь им реализовать свои идеи в готовые прототипы. Уже сейчас для этого есть все возможности, от мини-сообществ, в которых можно посмотреть чужие проекты до прямых контактов с настоящими производителями электроники. Начать проектировать гаджеты может любой талантливый разработчик — порог входа очень низкий.

Распиновку у Micro USB см.

USB — RS-232 преобразователи

Чтобы использовать фронтальные USB-порты, вам необходимо подключить их к материнской плате вашего компьютера. В этой статье мы расскажем и покажем, как это соединение должно быть выполнено. В настоящее время материнские платы имеют четыре, шесть или восемь USB-портов, но обычно только два или четыре из них непосредственно припаиваются к материнской плате, сзади. Из-за этого у нас обычно есть два USB-порта, оставшихся на материнской плате. Эти порты обычно доступны в 9- или контактном разъеме. Самая большая проблема заключается в том, что не существует стандартизации среди производителей материнских плат для функций каждого штыря, то есть контакт 1 разъема материнской платы может иметь другое значение с вывода 1 разъема материнской платы от другого производителя.

Разъем USB в ходу еще с года. Тогда его устанавливали в компьютерные материнки. Теперь же он получил повсеместную реализацию: его используют в смартфонах и плеерах, принтерах и куче других устройств. Выходят все новые и более совершенные версии USB.

Схема подключения USB: полное руководство

Знания

Знайте все о схеме подключения USB

Многие из нас ежедневно слышат слово USB , не полностью понимая его потенциал. Наиболее распространенным USB-устройством является флэш-накопитель или флешка, но это единственный используемый тип USB. USB можно вставить в порт ПК, а затем подключить к таким устройствам, как сканер, принтер, камера и т. д.

Что такое USB?

Сегодня почти все устройства, подключаемые к ПК, имеют USB-привод. Для работы таких устройств, как мышь, клавиатура, принтер, требуется USB-кабель. USB означает универсальную последовательную шину, которая связывает ПК с его периферийными устройствами. Одним из существенных преимуществ использования USB является отсутствие необходимости перезагружать компьютер после подключения устройства.

Что входит в состав USB?

USB имеет четыре различных пути для передачи данных. Имеются два силовых провода и два витых сигнальных провода. Данные передаются через разъемы D+ и D-, а разъемы Vbus и Gnd обеспечивают питание USB-устройства.

Источник: вики

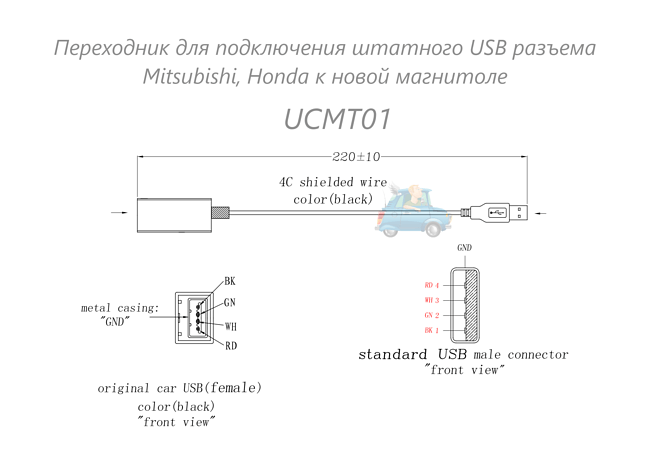

Что означают цвета USB-провода?

Теперь, когда вы поняли функцию USB-устройства, давайте разберемся, что находится внутри USB-кабеля. Внутри кабеля четыре провода: красный, белый, черный и зеленый. Это наиболее распространенный тип комбинации. Каждый из этих проводов имеет свое назначение.

>белый провод — это положительный провод данных. (Д+). зеленый провод это минус. (Д-). Оба этих провода участвуют в передаче данных.

Красный провод — это положительный провод питания с напряжением 5 В постоянного тока, который обеспечивает питание USB-устройства. Наконец, черный провод является проводом заземления, как и в любом другом электрическом устройстве (Gnd).

Если ваш USB не соответствует вышеупомянутой комбинации проводов, он может иметь оранжевую, синюю, белую и зеленую комбинацию.

В этом случае белый провод — это провод заземления, а оранжевый провод — это провод питания, несущий 5 В постоянного тока. Зеленый провод — это положительный провод данных, а синий провод — отрицательный провод данных.
