Один из самых эффектных дизайнерских приемов — использование световых эффектов. Часто именно свет придает изюминку интерьеру. Потолок из гипсокартона с подсветкой — один из наиболее часто встречающихся вариантов. Хорош он тем, что его при желании можно сделать самостоятельно, своими руками.

Содержание статьи

• 1 Основные отличия конструкции
  • 1.1 Конструкция короба для подсветки
  • 1.2 Источники света
    • 1.2.1 Светодиодные ленты и дюралайт
    • 1.2.2 Неоновые трубки
• 2 Монтаж подсветки потолка по периметру с пошаговыми фото
• 3 Как можно оформить потолок из гипсокартона с подсветкой (фото)

Основные отличия конструкции

Подсветка гипсокартонного потолка бывает скрытой и открытой. Открытая — точечные светильники, которые полностью или частично видны. Скрытая потому так и называется, что видно только ее излучение. Потому при монтаже потолка из гипсокартона со скрытой подсветкой короба нижнего уровня делают с полочкой, на которой и размещаются осветительные приборы.

Для установки скрытой подсветки в коробе нижнего уровня делают специальную полочку под светильники

Эта полочка может быть открытой или закрытой и, в зависимости от этого, а от положения источников света изменяется ширина и яркость полосы света на потолке.

Как изменяется поток света в зависимости от формы полочки и расположения источника света

Конструкция короба для подсветки

Чтобы сделать такой короб для подсветки потолка нужны два типа профилей:

В варианте, представленном на фото выше, полочка ни на что не опирается. Жесткости самого ГКЛ хватает на то, чтобы удержать нетяжелую подсветку. В этом случае необходимо учитывать вес осветительных элементов. Самыми тяжелыми являются лампы дневного света, но их в последнее время практически не используют, так как есть другие варианты, которые экономичнее в энергопотреблении и более простые в монтаже (светодиодные ленты, дюралайт).

Есть вторая конструкция. Тут вынос полки опирается на удлиненные поперечины. Если предыдущая конструкция кажется вам ненадежной, можно сделать такой. Только в этом случае потребуется немного больше несущего профиля. На фото — пример организации двухуровневого потока из гипсокартона с подсветкой.

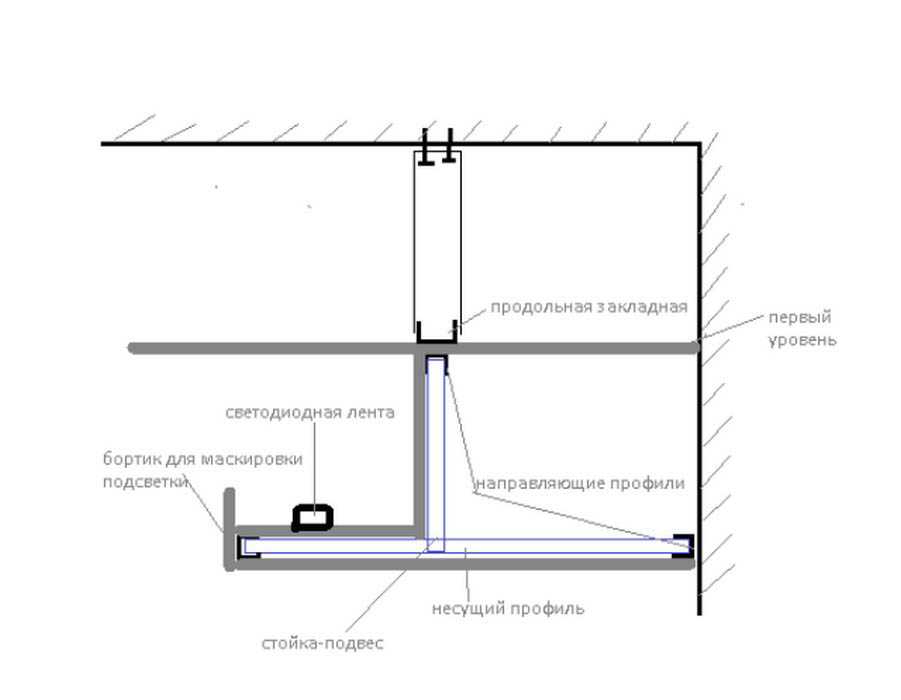

Схема короба для скрытой подсветки

Точно такую же схему можно реализовать и в одноуровневом варианте. Если основной потолок у вас в хорошем состоянии, можно сделать только короб по периметру. Пример собранного каркаса для подсветки ниже. Осталось сделать внутренний бортик, и подшить каркас снизу.

Каркас для подсветки готов к обшивке ГКЛ

Потолок из гипсокартона с подсветкой далеко не всегда имеет ровные линии. Просто они реализуются проще всего. Но такие же схемы делают и с изогнутыми линиями. Получаются очень красивые подвесные потолки.

Пример двухуровневой подсветки

Только при больших расстояниях от несущих стен надо несущий профиль дополнительно фиксировать или к потолку, или к профилям предыдущего уровня. Удобнее делать это при помощи подвесов.

При большой ширине короба подсветки несущие профили дополнительно крепят при помощи подвесов

Источники света

Планируя сделать подсветку гипсокартонных потолков, надо помнить, что это — никак не освещение, а лишь способ украшения помещения. Поток света идет рассеянный. Первоначально он наплавлен на потолок, а потом уже в помещение. И к общей освещенности комнаты почти ничего не добавляет. С ее помощью можно визуально «приподнять» потолок, сделать его одной из составляющих интерьера, но освещением этот элемент считать нельзя. Об освещении придется заботиться отдельно: устанавливать встроенные светильники, настенные или традиционные — люстры.

Подсветку  можно сделать с использованием разных источников света, но последнее время применяются три вида:

• Светодиодная
  • ленты;
  • дюралайт.
• Неоновые трубки.

Светодиодные ленты и дюралайт

Это серия последовательно смонтированных светодиодов. Их особенность состоит в том, что питаются они от 12 В или  24 В. Это питание можно обеспечить при помощи адаптера, преобразующего напряжение бытовой сети 220 В в более низкое. Есть ленты  монохромного свечения (белый, красный, синий, зеленый) которые при маркировке обозначаются SMD или универсальные RGB.

Монохромные всегда излучают один цвет, цвет универсальных может меняться. Работают RGB-ленты только с контроллером и пультом управления. По команде с пульта управления они изменяют оттенок (количество цветов может быть разным — от десятков до сотен), в некоторых моделях может изменяться и интенсивность свечения.

По типу исполнения светодиодные ленты бывают:

• Обычными. Не имеют защитного покрытия, использоваться могут только в сухих помещениях.
• Влагозащищенные. Их поверхность залита лаком. Можно применять при подсветке влажных помещений — кухни, ванной.
• Влагостойкие. Запаяны в полимерную трубку (называются дюралайт) или корпуса. Для подсветки помещений используются редко, чаще — в аквариумах, бассейнах и т.п.

Выбор тут понятен. Подбираете тип ленты в зависимости от условий помещения. Подробнее, о типах, цветах, маркировке, подключении прочесть можно тут, а мы поговорим о том, чем хороши или плохи светодиоды в подсветке.

Сначала о достоинствах:

• Малое энергопотребление. Они очень экономичны. С учетом того, что это — только декорирование, выкладывать большие суммы на его содержание не хочется.
• Не греются. Греться может только блок питания, сами светодиоды не нагреваются. Это важно, если потолок деревянный.
• Большой срок службы. Исчисляется тысячами часов. При нормальном электропитании перегорают они очень редко (не превышать силу тока, для которой они предназначены).
• Невысокая цена. Лента SMD 35*28 длинной 5 метров и плотностью 120 шт/м стоит порядка 2-3$. Примерно столько же надо отдать за адаптер. Правда, это цены АлиЭкспресс. В магазинах все значительно дороже (в 2-3 раза), хотя тоже не разоришься.
• Простой монтаж. На заднюю поверхность ленты нанесен клеевой состав. Снимают защитный слой и приклеивают в нужном месте. Если поверхность шершавая, можно «пристрелить» скобами из строительного степлера, но саму ленту лучше не пробивать.

Теперь о недостатках. Первый, и самый главный: светодиоды жестко высвечивают все изъяны поверхности. Потому требования к качеству отделки потолка очень высокие. Второй минус: наличие адаптеров. Их надо где-то пристроить. Наверное, это все.

Неоновые трубки

Это стеклянные трубки, заполненные смесью инертных и светящихся газов. Яркость свечения изменяется при изменении силы тока, которая регулируется конвектором. Эти устройства устанавливаются каждые 5 метров, потребляемая ими мощность — порядка 100 Вт, при работе не шумят.

Также для работы необходим повышающий трансформатор: для работы неона нормального вольтажа недостаточно. Трансформаторы ставят каждые 6 метров. А вот они при работе могут гудеть, а еще — греться и электричество, естественно, «тянут» вполне прилично. Вся система в целом потребляет достаточно большое количество электроэнергии, что в совокупности с хрупкостью трубок и достаточно высокой сложностью монтажа делает ее не очень привлекательной по сравнению со светодиодами.

Но недавно появились неоновые шнуры. Они идут сразу с контроллером и все что надо — нажать на кнопку. Работают они от пальчиковых батареек. Но мощности такой подсветки для потолка точно не хватит. Их использовать можно в паре с светодиодами для подсветки деталей интерьера.

Монтаж подсветки потолка по периметру с пошаговыми фото

Основной потолок в данном варианте шпаклевался, потому первый ярус не делали. Прикрепили только короб по периметру: высота и без того небольшая и 7-8 см, необходимые на организацию подвесного критичны.

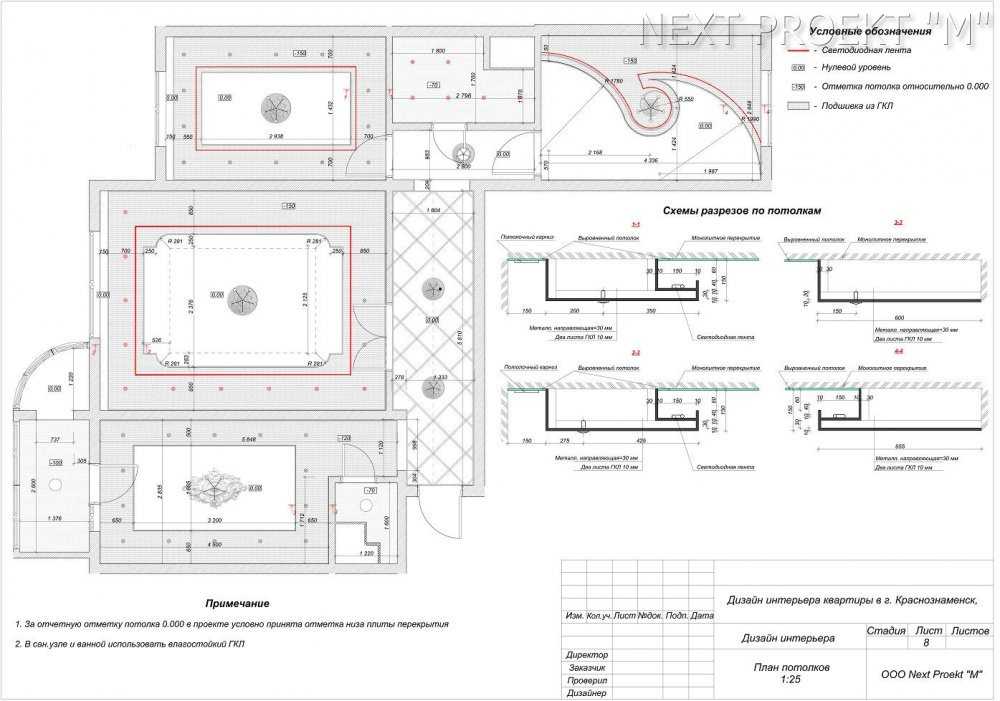

План короба для подсветки

Возле окна оставлено место для карниза, ширина короба 60 см, относительно основного потолка он опущен на 12 см, высота бортика около 5 см, выступающая часть — 6 см, в углах сделаны закругления.

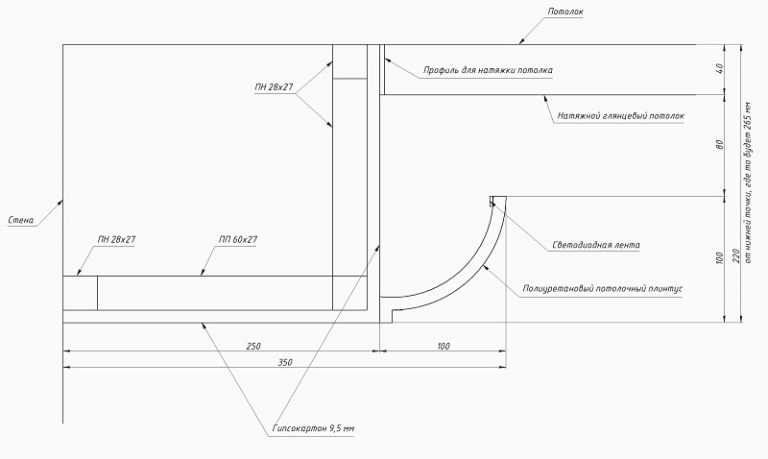

Схема короба подсветки в разрезе

Способ выбран первый — ступенька под подсветку без опоры. Так как подсветка планируется из обычной светодиодной ленты, ее несущей способности более чем достаточно.

Сначала делают разметку на потолке. Все заданные размеры откладывают, при помощи малярного шнура прорисовывают линии. Обратите внимание, что линия на потолке прокладывается на расстоянии 54 см, а не 60 см, как на первой схеме. Она получается с учетом того, что ступенька выдвинута вперед на 6 см.

При помощи малярного шнура делаем разметку на потолке и стенах

При прорисовке закруглений их центр делают не в том месте, где крепят профиль, а с учетом выступающей ступеньки: так элемент получается более выразительным.

Как нарисовать закругление на потолке

По нанесенным линиям крепят направляющие профиля (CD или ПНП в маркировке). Крепили на дюбеля с шагом 50 см. Сверлили сразу, через металл. Установив заглушку закручивали дюбель-гвоздь.

Контуры короба выложены профилями

Там, где надо сформировать закругление, стенки (боковинки) профиля надрезаются, спинка остается целой. После этого можно профиль можно выложить по окружности.

С лицевой стороны к направляющему профилю на потолке крепим крепим полосу гипсокартона шириной 12 см. Это будет задний бортик нашего короба. Его крепим по всему периметру саморезами с винтом на расстоянии около 10 см.

Крепим полосу ГКЛ шириной 12 смВозле окна крепим полосу, которая будет закрывать струнные карнизы для штор

С тыльной стороны установленного бортика крепим вертикальные стойки из профиля CD (потолочного). Их длинна небольшая — 9,8 см (12 см высота короба, минус 1 см на установку профилей, и еще минус 1,2 см толщину ГКЛ, прикручиваемого снизу).

В каждом отрезке нижняя часть подрезается. Удаляются боковые стенки так, чтобы можно было прикрутить еще один направляющий профиль. В результате его нижняя полка должна находится на одном уровне с профилем, прикрученным на стене. Шаг установки вертикальных стоек  — порядка 40-50 см.

По периметру прикручиваем короткие вертикальные кусочкиЕще один ракурс

Следующий шаг: прикручиваем профиль ПНП, который идет по низу ботика. Он также устанавливается на саморезы с шагом 10-12 см.

Далее приступаем к установке горизонтальных перемычек, на которых будет держаться ГКЛ лист, закрывающий короб снизу.

Установка горизонтальных перемычек

Они соединяют два направляющих профиля: тот, который прикручен на стене, и тот, который прикреплен к основному бортику. Делают из несущего профиля с шагом 40-50 см.

Собирают по всему периметру

Приступаем к оформлению закруглений. Чтобы полоса изогнулась по необходимой траектории, берем полосу гипсокартона шириной порядка 15 см. Надрезаем ее с шагом 5 см и ломаем гипс. Получились куски гипса, которые держатся на картоне.

Надрезать каждые 5 см картон с одной стороны и сломать гипс

Теперь крепим такие куски к профилю. На каждый фрагмент — один саморез, примерно посередине ширины, чтобы не лопнул.

Крепим нарезанные полосы

При помощи лазерного уровня переносим разметку высоты на внутреннюю сторону. Если лазерного уровня нет, используйте водяной и нанесите линию карандашом.

Затем берем  кусок несущего профиля длинной 9,8 см, только подрезаем его и сверху и снизу. Примерно в середине дуги заводим один край за профиль, крепим саморезом.

Как сделать закругление

Потом берем нарезанный на фрагменты кусок профиля (как делали это при формировании окружности на потолке) и крепим его по отметке.

Готовое закругление «изнутри»

Теперь лишние куски гипрока можно убрать. Их срезают в уровень с нижним краем профиля, аккуратно надрезая бумагу и отламывая небольшие фрагменты.

Обрезаем лишние кускиТак это выглядит с другого ракурса

Следующий шаг в изготовлении потолка из гипсокартона с подсветкой — шпаклевка. Шпаклюется потолок и основной бортик. Это самый удобный для этого момент. Позже будет мешать подшивка снизу и выступающий карниз.

Шпаклюем бортик и потолок

Далее начинаем подшивать короб снизу. Ширина полосы — 60 см. Нарезаем и прикручиваем саморезами. Процедура для работ с гисокартоном стандартная. Некоторые пояснения требуются только для зашивки углов.

Прикручиваем лист, который хорошо становится в угол и по наружным размерам немного больше требуемого закругления

Удобнее всего вырезать квадрат, потом обрезать его с одной стороны. Сначала прикручиваем его по прямым. Потом, постепенно, по дуге, вырисовывая требуемую форму края.

Рисуем форму и обрезаем

Сначала можно нарисовать, потом по этой линии откусывать небольшими кусочками. Неровности сгладить обойным ножом.

Далее прикручиваем направляющий профиль. К нему будет крепиться дополнительный бортик, который будет закрывать подсветку.

Прикручиваем направляющий профиль по краю

Новостей никаких: для закруглений надрезаем боковинки, изгибаем с нужным диаметром и устанавливаем на место, фиксируя при помощи саморезов.

Так это выглядит снизу

Если планируете делать светодиодную подсветку гипсокартонного потолка, самое время крепить ленту. Потом будет очень уж неудобно. Ее наклеивают в нужном месте, при необходимости устанавливая какую-то наклонную плоскость.

Ленту устанавливаем до момента монтажа наружного бортика

Далее к профилю крепится полоса гипсокартона шириной в 5 см. Из особенностей — крепление посередине, а не сверху и снизу: слишком маленькая высота. Изгибы делаются тоже знакомо. Надрезаем полосу каждые 4-5  см, ломаем гипс и крепим.

Установленный бортикЗакругление ближе

В данном варианте, чтобы облегчить работу и придать потолку законченный вид к бортику приклеены галтели (потолочный плинтус). Похожие приклеены и на стыке короба и стены.

Приклеены галтели

Теперь осталось все зашпаклевать и добиться ровной поверхности. Практически все. Потолок из гипсокартона с подсветкой готов, осталось установить саму подсветку. А она может быть разной.

Окончательный вариант

Еще один вариант можно увидеть в видео формате, но уже с рабочей подсветкой.

Как можно оформить потолок из гипсокартона с подсветкой (фото)

Потолок с подсветкой может быть и деревянным

При желании по тому же принципу можно сделать и подсветку стен

Плавные линии смотрятся изумительно

Для интерьеров в стиле хай-тек и минимализм подходят ломанные

Светодиодная подсветка потолка из гипсокартона — только эффектный дизайнерский прием. Об освещении надо заботиться отдельно

Наиболее эффекты варианты с использованием разных источников света

Варианты подсветки для коридора

Красиво, но сложно в исполнении

Потолок двухуровневый из гипсокартона с подсветкой

Подсветка потолка в спальне

Сочетание линий и кругов

Самые эффектные варианты представляют собой комбинации разных светильников

открытая подсветка, скрытая подсветка, ниши для подсветки, монтаж светодиодной ленты.

Подсветка потолка из гипсокартона наиболее востребованное дизайнерское решение сегодня. Этому есть несколько причин: возможность создания уникального дизайна помещения, разграничения помещения на зоны, простота создания коробов из гипсокартона для размещения подсветки, не большая стоимость материалов.

Содержание

Варианты подсветки на потолке из гипсокартона
Короб для открытой подсветки
Схемы коробов из гипсокартона для встроенной подсветки потолка
Короб для скрытой (контурной) подсветки
Схемы коробов комбинированной подсветки
Монтаж светодиодной ленты
Идеи дизайна потолка с подсветкой

Варианты подсветки на потолке из гипсокартона

Существует два варианта подсветки потолка из гипсокартона: открытая и скрытая. Открытая подсветка организуется с помощью точечных светильников, вмонтированных в потолок из гипсокартона.

Рис.1. Для открытой подсветки используются светильники, в которых лампа расположена ниже уровня потолка. Для установки таких светильников достаточно высоты короба 3-4 см, а некоторые виды светильников могут крепиться непосредственно к потолку. В этом случае короб из гипсокартона необходим для прокладки электропроводки и декоративного оформления помещения.

Скрытая подсветка располагается в специальных коробах. Раньше такая подсветка организовывалась с помощью неоновых ламп. Сегодня на смену неона пришла светодиодная лента. Организовать подсветку светодиодной лентой легко своими руками, так как работа с ней не требует специального оборудования.

Рис.2. Скрытая подсветка может быть контурной или выполнена точечными светильниками. Для подсветки точечными светильниками высота короба должна быть не менее 7 см. Для организации ниши контурной подсветки высота короба будет 10 см.

Следует отметить, что часто применяют оба варианта подсветки. При чем делают таким образом, чтобы подсветка работала независимо друг от друга.

Короб для открытой подсветки

Как уже говорилось ранее открытая подсветка потолка из гипсокартона организуется с помощью встроенных светильников. Если потолок полностью изготовлен из гипсокартона, то светильники могут монтироваться непосредственно в него.

Рис.3. Если позволяет высота потолка, то делают подвесной потолок из гипсокартона, а для освещения помещения или отдельных зон используют точечные светильники.

Часто поступают по-другому, светильники устанавливаются в специальные короба. Такой подход несет в себе как дизайнерский прием, так и чисто практическую направленность. Потолок из гипсокартона уменьшает высоту помещения. При низких потолках целесообразнее основание потолка оставить прежним, а подсветку установить в специально сделанные короба. Короба могут располагаться по периметру помещения, либо создавать произвольные узоры на потолке.

Рис.4. При небольшой высоте помещения для установки точечных светильников целесообразно сделать короб из гипсокартона по периметру. В короб можно установить светильники любого типа, при этом уровень основного потолка останется прежним.

Рис.5. Для организации подсветки по центру помещения также можно использовать короб из гипсокартона.

Наиболее простой в изготовлении является прямоугольный короб из гипсокартона расположенный по периметру помещения. Обычно такой короб имеет ширину 50 см, а высоту 50 – 70 мм. Это наиболее оптимальные размеры короба.

Вся сложность создания короба заключена в создании каркаса для короба. Каркас можно изготовить различными способами. Но наиболее популярных всего два.

Рис.6. Каркас для гипсокартонного короба изготавливается из металлических профилей. На потолок и стены закрепляется направляющий профиль (ПН), из него же изготавливают внешнее ребро короба. Потолочный профиль (ПП) используется для горизонтальных и вертикальных поперечин.

На потолок и стену закрепляется направляющий профиль для гипсокартона. Из направляющего профиля собирают ребро, которое состоит из двух профилей. Эти профили соединяют как показано на схеме ниже.

Рис.7. Внешнее ребро короба изготавливают из 2-х потолочных профилей, соединив их как показано на рисунке. К нижней части конструкции будет крепиться горизонтальная поперечина из ПП-профиля, к верхней части вертикальная поперечина.

Далее с помощью отрезков направляющего профиля формируют ребра жесткости короба.

Второй вариант короба не сложнее первого. На стены и потолок закрепляют направляющий профиль. Из потолочных профилей изготавливают горизонтальные перемычки и закрепляют их к потолку подвесами. Для ребра используют так же направляющий профиль. Он закрепляется к горизонтальным перемычкам.

Рис.8. При небольшой высоте короба порядка 7 см и большой ширине, можно не устанавливать вертикальные поперечины, и конструкция короба упрощается. В качестве ребра используется направляющий профиль, а для удержания горизонтальной поперечины используется прямой подвес.

На вертикальной стороне короба часто вообще не устанавливают перемычки, а сразу зашивают полосой гипсокартона.

Рис.9. Если короб имеет малую высоту, то ребро закрепляется сразу к гипсокартону без вертикальных поперечин и промежуточных подвесов. Перед обшивкой короба в него устанавливают электропроводку.

До зашивки короба проводят проводку под будущие светильники.

Схемы коробов из гипсокартона для встроенной подсветки потолка

Рис.10.

Рис.11.

Рис.12.

Рис.13.

Короб для скрытой (контурной) подсветки

По аналогии с предыдущим вариантом скрытая подсветка потолка может быть установлена как по периметру помещения, так и по периметру фигурных коробов.

Рис.14. Контурная подсветка потолка может использоваться как декоративное, так и основное освещение. Такой вид освещения состоит из короба специальной конструкции в котором устанавливается светодиодная лента.

Рис.15. Короб с контурной подсветкой может быть расположен как по периметру помещения, так и быть в виде декоративных элементов на потолке. Конструкция короба в обеих случаях одинакова.

Так же часто делают комбинацию этих вариантов.

Для установки скрытой подсветки потолка так же необходим короб. Короб может быть открытым и закрытым.

Рис.16. Существует 2 вида ниш для контурной подсветки: открытая и закрытая. Если необходимо иметь широкую полосу освещения, то выбирают открытую нишу. Если необходимо получить четкий контур, то используют закрытую нишу.

Как видно из схемы выше короб аналогичен коробу для открытой подсветки точечными светильниками за тем лишь исключением, что добавляется консольная ниша для укладки светодиодной ленты.

Рис.17. Открытая ниша организуется за счет того, что для зашивки горизонтальной поверхности короба ширину листа гипсокартона делают на 5- 10 см больше, чем ширина короба.

Рис.18. Для закрытой ниши ширина листа гипсокартона для горизонтальной части короба делают больше ширины короба на 10 см. К краю выступающей части крепят направляющий профиль. К профилю вертикально закрепляют полосу гипсокартона шириной 5 см. Таким образом получается закрытая ниша.

Одним из важных параметров ниши является ее размер. Размер влияет на внешний вид короба и на полосу подсветки. Чем меньше расстояние между коробом и потолком, тем уже полоса подсветки, и наоборот. Следует отметить, что на ширину и яркость полосы подсветки влияет и место расположения светодиодной ленты.

Схемы коробов комбинированной подсветки

Рис.19.

Рис.20.

Рис.21.

Рис.22.

Монтаж светодиодной ленты

Проще всего светодиодная лента устанавливается в открытую нишу. Она наклеивается на внутренний борт.

Рис.23. Светодиодную ленту устанавливают в нишу. От положения ленты в нише зависит внешний вид контурной подсветки. Для продления срока службы светодиодной ленты, рекомендовано устанавливать ее на металлическую полосу, которая обеспечит хорошее охлаждение светодиодов. Так же не следует применять ленту длиной более 15 м, подключенной к одному блоку питания.

Важно отметить, что в процессе работы светодиоды хорошо греются. Для продления их срока службы необходимо сделать им охлаждение. Для этого можно на место установки светодиодов установить алюминиевый профиль, и на него наклеить светодиодную ленту.

Установка в закрытую нишу имеет варианты: наклейка ленты на заднюю стенку короба, наклейка ленты на профиль расположенный по передней стенке короба.

Рис.24. В зависимости от того какая ширина полосы освещения необходима ленту можно устанавливать в разные места ниши.

Часто светодиодную ленту укладывают на дно короба. Это достаточно рискованный вариант. Дело в том, что в определенном случае может образоваться тень от передней стенки ниши. Это может сделать подсветку менее эстетичной.

Для монтажа светодиодной ленты помимо самой ленты, потребуется трансформатор, а в случае разноцветных светодиодов еще и RGB контроллер.

Рис.25. Используя RGB ленту можно менять цвет контурной подсветки. Для этого по мимо ленты необходимо установить контроллер.

Мы рассмотрели все варианты подсветки потолка из гипсокартона и способы ее создания. В большинстве случаев используются короб для установки точечных светильников, так как он не занижает высоту помещения. С помощью короба можно украсить помещение и организовать подсветку необходимой зоны. Хорошим решением является комбинация точечных светильников и контурной подсветки, с их помощью можно создать достаточный уровень освещенности, а применяя в светильниках светодиодные лампы можно значительно сократить электропотребление и снизить затраты на освещение квартиры.

В заключение несколько интересных дизайнерских решений по освещению различных помещений. В этих решениях применены различные варианты подсветок и их комбинации.

Идеи дизайна потолка с подсветкой

Рис.26.

Рис.27.

Рис.28.

Рис.29.

Рис.30.

Рис.31.

Рис.32.

Рис.33.

Рис.34.

Рис.35.

Рис.36.

Рис.37.

Рис.38.

Рис.39.

Рис.40.

Рис.41.

Рис.42.

Рис. 43.

Рис.44.

Рис.45.

Рис.46.

Рис.47.

Рис.48.

Рис.49.

Рис.50.

Рис.51.

Рис.52.

Как сделать самый красивый двухуровневый потолок из гипсокартона с подсветкой. Фото и видео

• отделка потолка гипсокартоном – это выгодно
• Фото красивых двухуровневых потолков
• Делаем изысканный потолок своими руками
• Материалы и инструменты, которые пригодятся при монтаже
• Монтаж каркаса двухуровневого потолка – непростая задача для новичка
• Продольный потолок ПП
• Схема устройства второго потолочного уровня с нишей для подсветки
• чертежи каркаса двухуровневого потолка с нишей
• Что нужно помнить при эксплуатации

Многим знакомо выражение: «Ремонт никогда не заканчивается!» Это особенно показательно для выражения, который всю жизнь живет в своем доме. Но жителям квартир хотя бы раз в жизни приходится сталкиваться с этой неблагодарной задачей. От этого никуда не деться — никто не хочет «жить в палатке» или прослыть ретроградом. А в строительстве и отделке каждый день появляются новые материалы, конструкции и решения. Имеет смысл подробно рассмотреть, как сделать самому двухуровневый потолок из гипсокартона с подсветкой, и придать оригинальность дизайну квартиры.

отделка потолка гипсокартоном — выгодно

Существует множество современных способов превратить потолок в произведение искусства. Это и подвесные системы, и потолки, и специальные пластиковые панели, и потолочные плиты из пенополистирола , и металлоконструкции. И все же гипсокартон по-прежнему пользуется спросом. Почему?

Первая и основная причина — относительная дешевизна этого метода. Во многих строительных и ремонтных работах приходится считать каждую копейку. А потолок из гипсокартонных листов позволит немного сэкономить.

Еще один положительный момент: Подвесная конструкция позволяет скрыть все недостатки старого потолка, а также провода, вентиляционные кожухи, трубы и т. п. предметы, портящие дизайн помещения.

Третьим преимуществом можно считать равномерную фактуру стен и потолка. Если стены отделаны ГКЛ, логично обшить их и потолок. Нам просто нужно купить немного больше материала. Кроме того, потолок может быть как простым, так и уникальным. Полет фантазии в этом способе ничто не сдерживает, кроме содержимого вашего кошелька.

Важен и тот факт, что любой мужчина, умеющий пользоваться строительным уровнем и шуруповертом, сможет смонтировать двухуровневый потолок из гипсокартона с подсветкой самостоятельно. Конечно, придется серьезно зарыться в Интернете в поисках информации, попросить помощи у друзей и найти несколько свободных от работы дней. Но результат того стоит.

Для начала нужно нарисовать или найти понравившийся потолок в интернете. Измерьте потолок и нарисуйте несколько рисунков. Трехуровневые потолки из гипсокартона с подсветкой – конструкция довольно сложная и сделать ее «на глаз» не получится. Отдельно начертите схему основного и точечного освещения, определите тип уровней освещенности между ними. Самая обычная светодиодная лента, но можно использовать и другие источники света.

Фото красивых двухуровневых потолков

классический потолок

Овал

Прямолинейный вариант ниши

Волна

изогнутый дизайн

извилистые линии

Двухуровневый потолок ГВЛ

Неоновое освещение

извилистые линии

Классическая ниша

Крашеный с нишей

В форме звезды

Делаем изысканный потолок своими руками

Если у вас есть опыт работы в строительной сфере, инструменты и свободное время, вы можете попробовать себя в роли профессионального отделочника. Сделать двухуровневый потолок из гипсокартона с подсветкой своими руками сложно, но вполне под силу каждому мастеру, который не боится делать грязную работу. В смысле — пыльный, потому что гипс оставляет много пыли.

Заранее рассчитайте и купите все необходимые инструменты и отделочные материалы. Их ассортимент подбирается по качеству и сумме, которую решили потратить на ремонт.

Брать лучше «в самый раз»: в любом населенном пункте такие материалы для перекрытия крыши и приобрести их, если не хватает, в любое время. А вот что делать с остатками после ремонта в малогабаритной квартире – большой вопрос! А выкинуть жалко — деньги в дорогу не валяются, и девать некуда. Однако каждый должен решить этот вопрос.

Есть несколько лидеров по производству изделий и материалов из гипса:

• Кнауф. Компания занимает лидирующие позиции на нашем рынке, да и во всем мире. Гипсокартон и отделка для всего этого. Качество, проверенное временем. Среди ассортимента – арочный ГКЛ толщиной 6,5 мм. Идеальный выбор для создания изогнутых линий двухуровневого потолка.
• Компания из Скандинавии «Бонкерс» за экологичность. Их продукция пользуется большим спросом во всем мире. Гораздо больше статей, чем у ее немецкой соперницы.
• Группа Лафарж. Польская компания разбросала свои заводы по всему миру. Продукция европейского качества по вполне демократичным ценам. Наш рынок не так известен, как Knauf. Сначала начали выпускать ГКЛ с полукруглой фаской со всех четырех сторон листа.
• ОАО «Гипс». Единственная российская компания, у которой качество продукции соответствует европейским, а ассортимент продукции широк и разнообразен. Базируется в Волгограде. Продукцию с логотипом «Волма» можно увидеть на всех стройках нашей страны.

Что касается принадлежностей. Самые известные и дорогие на нашем рынке – фирмы Knauf и Gyproc. Большинство других производителей — мелкие частные отечественные фабрики. Так что проблем с приобретением не будет. Богатый выбор аксессуаров — от дорогих до роскошных — установка освещения.

Материалы и инструменты, которые пригодятся при монтаже

Трей потолки из ГКЛ своими руками с подсветкой требуют много материалов и инструментов. При наличии чертежей с размерами ориентировочное количество материала легко рассчитать. Необходимо листов гипсокартона потолка 9,5 мм, литера Арка гипсокартона 6,5 мм для отделки уровней обмотки передаточной линии. Если 2-й уровень будет прямым, покупать арочный гипсокартон не имеет смысла.

Дополнительно нужны Грунтовка и шпаклевка для штукатурки, Самоклеющаяся лента (серпянка) Конопатка, Демпферная лента для звука. Металлический каркас монтируется из потолочных направляющих профилей (ПНП), потолочных профилей (ПП), арочных профилей, прямых подвесов, однозвенных подвесов (краба). Для монтажа используют дюбель-гвозди, анкеры-клинья, шурупы металлические 3,5 на 9,5 черные («Семечки» на жаргоне мастеров) белые или ПН, и саморезы для гипсокартона черные.

Все это не для крепления молотка и отвертки. Потому что нужно готовить или покупать необходимые инструменты. Кроме вышеперечисленных обязательны лазерный и пузырьковый уровни, Ножницы по металлу, ножовка с мелкими зубьями, красящий шнур (отбивка), рулетка, канцелярский нож для резки гипсокартона, рубанок, наждак или сетка Краска, Аккумулятор, дрель, шпатели разной ширины для финишной шпаклевки потолок.

Не забудьте про освещение. Двухуровневые потолки из гипсокартона с подсветкой помимо центральной люстры, должны быть оснащены светодиодной лентой, веревочным светом или неоновыми лампами. Кроме того, можно добавить точечные светильники напряжением 220 В как на первом, так и на втором уровне потолка. Их выбор огромен и простым перечислением не получится. Все решается конкретным выбором стиля и дизайна потолочной конструкции.

Монтаж каркаса двухуровневого потолка – непростая задача для новичка

Существует два способа монтажа двухуровневого потолка из гипсокартона с подсветкой . Первый способ проще и понятнее для неспециалиста. Второй более продолжительный и трудоемкий. Но у каждого есть свобода выбора. Рассмотрим первый способ более подробно…

При этом способе устройство двухуровневого потолка ГВЛ сначала монтируется каркас первого уровня. Представляет собой горизонтальный металлический профиль обрешетки, на который будет крепиться гипсокартон.

Примерно так должна выглядеть обрешетка первого уровня потолка

Чертеж каркаса выполнен, Размеры. Стандартный гипсокартонный лист, имеющий ширину 1200 мм. Для создания конструкции с хорошей жесткостью достаточно 3-х потолочных профилей на лист, т.е. продольное расстояние между центрами тех же ПП 60 см.

Установлены первые направляющие профили (PNP). На стенах лазерным уровнем ставят отметки на расстоянии 6-7 см от потолка. Эти метки соединяются линией с длинной нитью правил или краской (боком). Обязательно приклейте к задней стороне профиля демпферную планку; она послужит дополнительной звукоизоляцией помещения. По верхней линии кладется профиль, отмечаются отверстия для его крепления. В стене перфоратором сверлятся отверстия, затем профиль фиксируется на дюбель-гвозди. Самая простая часть монтажа сцены готова.

Затем на потолок наносится линейка продольных потолочных профилей (ПП). Старайтесь соблюдать дистанцию ​​в 60 см. Ширина комнат редко превышает 60, поэтому отступ от противоположных стен рассчитывается примерно одинаково; у каждой комнаты своя. На нанесенных линиях через каждые 60 см. делают перпендикулярные отметки. Является местом крепления прямых подвесов. Подвесы крепятся к потолку с помощью дюбелей, гвоздей или анкеров-клиньев. Выбор зависит от старой конструкции потолка. Концы вешалки опущены вниз.

Продольный профиль одним концом вставляется в направляющую. Второй конец фиксируется через соседний прямой подвес. фиксация правильности контролируемого лазерного уровня или длинной линейки. Для фиксации деталей используют саморезы ПН, а также «семена» — черные саморезы по металлу. После этого профиль закрепляется по всей длине в виде прямых подвесов и направляющих профилей.

Эта операция повторяется для всех продольных профилей. Если ПП недостаточно длинный, его удлиняют продольным соединителем и желаемая длина отрезка пп.

Продольный потолок ПП

Осталось установить поперечины. Их длина на 1 см меньше, чем расстояние между продольными профилями. Крепятся с помощью одноуровневых соединителей (краба) с интервалом 50 см. Это делается для того, чтобы край листа гипсокартона — а его длина кратна 50 — приходился на середину поперечного профиля для удобства и надежности крепления. Все соединения фиксируются винтами. В итоге должна получиться конструкция, как на фото выше. Затем монтируется проводка. Обязательно поместите провода в негорючую гофрированную трубу. Сделайте петлю в месте размещения точечных светильников или люстры.

Во избежание попадания шурупов внутрь металлических профилей sa!

Полученную обрешетку обшить гипсокартоном. Для крепления используются черные крепежные винты с мелким шагом резьбы длиной 4-5 см. Расстояние между саморезами возьмите равным 20 см, расстояние до края листа – 2 см. Это предотвратит разрыв листа. Шляпки саморезов слегка утоплены в поверхность, позже их штукатурка маскируется.

Если лист нужно разрезать на части, на отрезанном участке находится кромка рубанка или острого ножа. Затем срез обязательно обрезается наждачной бумагой.

Швы первого уровня испытаны с использованием чернового слоя гипсовой серпянки. На этом первый этап монтажа двухуровневого потолка из гипсокартона с подсветкой завершен.

Второй этап идентичен началу первого. Падение вниз по стене 12-15 см. Почему так много? Раз уж сделали с потолочной подсветкой, то она в самый раз: высота бортика, покрытие до источника света + возможность просунуть руку в нишу для замены сгоревшего элемента.

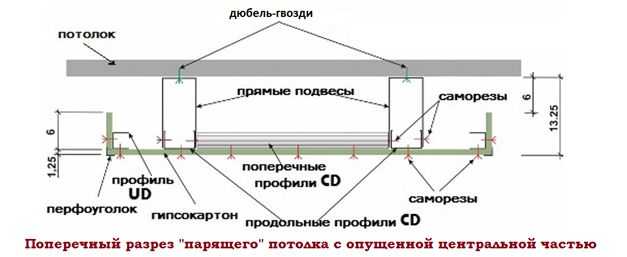

Схема устройства второго потолочного уровня с нишей для подсветки

Итак, ниже верхней части стен делаем пометки, Соединяем линии и устанавливаем направляющие профили. Если второй уровень планируется по всему периметру помещения, Направляющие есть на всех стенах. Если это диагональ, значит профиль крепится только в тех местах, где второй уровень примыкает к стене.

Второй уровень обычно представляет собой изогнутый потолок. Для создания плавных изгибов лучше всего применять арочный профиль. Но большинство «мастеров» предпочитают экономить. Вырезали треугольники по бокам потолка или направляющего профиля как можно чаще и согнули его рисунок. Рисунок лучше всего наносить на потолок первого уровня. Эту линию повторяют, отступив от будущего края второго уровня вглубь на 10-15 см. Это расстояние может быть меньше, если используется светодиодная лента или трос. Будет фиксация этого уровня для первого.

Нарезка потолочного профиля длиной 12-15 см (высота уровня). Эти детали заменят прямые подвесы. Внутренний изгиб линии обмотки и установка потолочного арочного профиля или врезного направляющего профиля. К нему прикрепите куски-вешалки. Совместить их с нижним краем ЭОР, закрепленным на стене, с помощью отрезков ПП. длина данных отрезков должна быть равна расстоянию от стены до внешней, по линии изгиба будущего уровня. Если длина сегментов больше 60 см, рекомендуется перекрестная вставка одноуровневых соединителей и сегментов из ПП.

Попробуйте, спроектируйте максимально жестко. Завершающий штрих – кромка ПП выступающего направляющего профиля с обрезанными боковинами. Он согнут так, чтобы смотреть на нижнюю линию этого профиля, повторяющую кривую фигуры на потолке. Полученную окантовку закрепите саморезами. рамка готова.

Электропроводка в гофре на потолке

Электропроводка монтируется аналогично первому уровню. Расположение точечных светильников грубо отмечает на потолке.

Обшивка полученного каркаса гипсокартоном будет следующим этапом. Плоскую поверхность обшивают, как описано выше для первого уровня. Края пропилить по линии сгиба. Проблема заключается в том, чтобы обшить торец второго уровня. Для этого есть два проверенных способа:

1. Полоска гипсокартона на внутренней игле укола или кончике ножевого валика. Затем поверхность смачивается водой с помощью губки или тряпки. Влага проникает в штукатурку и наносится на ленточный профиль. Медленно и аккуратно согните его, поэтапно закрепляя шурупами к профилю.
2. Внутренняя сторона полоски разрезается на V-образный наружный картон через небольшие зазоры. В этом случае полосовой профиль будет повторять изгиб. Но этот способ хорош только для небольших участков по длине.

Далее загрунтован гипсокартон, нанесены черновой и финишный слои шпаклевки шпателем. Вырезал отверстия под точечные светильники, в нишу закрепил светодиодную ленту, другие трековые светильники. Контакты хорошо изолированы и прячутся. Поверхность окрашена в выбранный тон. Гипсокартонный дуплекс с подсветкой своими руками готов.

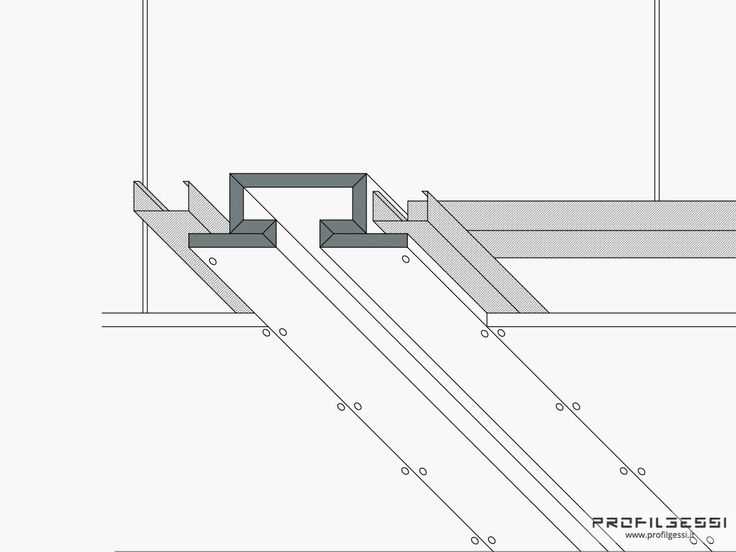

чертежи каркаса двухуровневого потолка с нишей

Подробно рассмотрим различные схемы устройства подсветки гипсокартонных потоков в одном и двух уровнях.

Что нужно помнить при эксплуатации

Монтаж двухуровневого потолка из гипсокартона с подсветкой Это не будет сложной задачей, если соблюдать несколько правил.

1. Вы должны верить в себя :).
2. Проработанные эскизы и чертежи потолка будущего, начиная от разметки каждого уровня каркаса и заканчивая расположением каждого светильника. проследить, чтобы фары не соответствовали ящику.
3. Выбор проверенных качественных материалов, которые прослужат вам не один десяток лет.
4. Не торопись. Начинайте следующий этап работы, только что закончился предыдущий.
5. Если у вас возникли проблемы, внимательно изучите весь доступный материал, чтобы выбрать самый простой и эффективный способ ее устранения.
6. Не стесняйтесь воспользоваться помощью друзей. Одному справиться с такой работой, не имея опыта, практически невозможно.
7. Желательно работать со специалистом по электромонтажу.

Если всего вышеперечисленного вы не боитесь, то удачи! Дополнительно посмотрите видео по устройству потолков.

Видео:

Видео:

Видео:

Динамические альтернативы перфорированному гипсокартону Потолки и стены

В течение многих лет строители создавали разнообразные потолки и подвесные панели, используя различные технологии стен и стен. . Независимо от того, просто ли вы прибиваете доски к стропилам или создаете подвесной потолок, гипсокартон, также известный как стеновая плита, гипсокартон, гипсокартон и обшивочная плита, уже давно является стандартом в строительных материалах.

Однако по мере развития дизайна и производства было разработано множество альтернатив гипсовым плитам. Таким образом, в то время как гипсовые панели — отличный способ добавить акустические и стилистические преимущества пространству, другие материалы могут привнести дополнительные преимущества в дизайн здания.

Прежде чем перейти к альтернативам, давайте подробнее рассмотрим потолки и стены из гипсокартона.

Что такое гипсокартон?

Гипсокартон широко известен как гипсокартон или гипсокартон. Он получил свое название, потому что имеет основу из натурального гипса с бумажным покрытием с обеих сторон. Он может продаваться в больших листах, предназначенных для прибивания гвоздями прямо к балкам потолка, или в виде перфорированных гипсовых потолочных плит, которые можно подвешивать к потолку и прикреплять к стойкам для стен и перегородок.

Гипсокартон доступен в нескольких вариантах. Сюда входят те, которые лучше всего подходят для использования в таких помещениях, как ванные комнаты, другие, которые обладают большей огнестойкостью, отлично подходят для коммерческих кухонь или многоквартирных жилых домов, или перфорированные акустические гипсокартонные плиты для помещений с высоким уровнем шума.

Недостатки перфорированного гипсокартона

Перфорированный гипсокартон — полезный, универсальный материал, но это не значит, что это правильный выбор для любой ситуации. Могут быть случаи, когда гипсокартон является правильным выбором для проекта, например, для стен и даже некоторых потолков. К сожалению, у него есть некоторые недостатки:

Склонен к повреждениям

Гипс не обладает высокой прочностью на растяжение. Он ломкий и негибкий в сухом состоянии. Это означает, что его можно легко проколоть, а бумажную обшивку можно легко порвать. Это верно даже тогда, когда на него нанесен слой штукатурки и краски.

Невдохновляющая эстетика

Эстетика стала движущей силой внешнего вида, компоновки и материалов, используемых во многих проектах, и гипсокартонные плиты, как правило, ценят рентабельность и полезность выше эстетики. Хотя некоторые виды гипсокартона можно красить, подвесные потолки обычно не красят. Для тех, кто больше всего ценит эстетику, лучше всего подойдет альтернативное потолочное решение.

Ограниченные акустические характеристики

Были проведены многочисленные исследования акустических характеристик гипсокартона. Улучшить акустику можно с помощью перфорированного гипсокартона, но стандартный гипсокартон требует использования двух слоев, которые укладываются с небольшим зазором между ними.

Чтобы улучшить акустические характеристики панелей из гипсокартона, система бесшовных акустических потолков и стен ACOUSTIBuilt от Armstrong Worldwide Industries позволяет вам воспользоваться преимуществами акустических характеристик без дополнительного слоя. Эта система выглядит как гипсокартон, но ее акустические характеристики превосходят стандартные стеновые панели или гипсокартон.

Влагостойкий

Гипсокартон со временем провисает. Это особенно верно в областях, где присутствует влажность или сырость. Можно купить гипсокартон, обработанный для защиты от влаги. Однако этот тип гипсокартона более дорогой и предназначен в первую очередь для использования на стенах.

Лучшие альтернативы гипсокартону

Существует множество альтернатив стандартному потолку из перфорированного гипсокартона. Многие из них имеют динамичный внешний вид и обладают дополнительными преимуществами, такими как улучшенный акустический контроль и долговечность.

Индивидуальные акустические панели из переработанных материалов

Vitol, Хьюстон, Техас, PDR Corp., в составе: Arktura Solution Studio®

Акустические панели из переработанных материалов могут стать прекрасной альтернативой гипсокартону. Основное преимущество заключается в том, что этому материалу можно придать разнообразный внешний вид и цвет. Это означает, что потолочные панели могут иметь несколько вариантов дизайна.

«Витол», Хьюстон, Техас, PDR Corp., с участием: Arktura Solution Studio®

Эти потолки динамичны, привлекают внимание и отлично помогают контролировать акустику в помещении.

Торсионные пружинные панели с подсветкой

«Veeva Systems», Барселона, Испания, Brereton Architects, с участием: Vapor® Trail от Arktura

Прекрасная альтернатива перфорированному гипсокартонному потолку — торсионно-пружинный панельный потолок. Эти потолки с подсветкой имеют цифровой, геометрический или биоморфный внешний вид, который идеально подходит для современного быстро развивающегося бизнеса и среды, ориентированной на здоровье.

Освещение встроено в заднюю стенку, что идеально подходит для более темных помещений, где нет естественного освещения. Поскольку свет рассеивается по всей панели, он обеспечивает равномерное окружающее освещение по всей комнате.

«Оптический ресепшн для розничной торговли и офиса» Включает в себя: Vapor® Bloom от Arktura с аксессуарами Soft Sound®, InLine и Backlighting

Панели можно использовать где угодно в качестве альтернативы гипсокартону на стенах и потолке, и, если вы выберете, Вы также можете заменить подсветку на звукопоглощающую подложку. Это дает вам возможность решить, что принесет наибольшую пользу пространству, как с точки зрения внешнего вида, так и с точки зрения функциональности.

«Wiley» Хобокен, Нью-Джерси, TPG Architecture, Эрик Лайнел (фотограф), с потолочными панелями Delta Drop® 2×4 от Arktura

Эту установку также не нужно устанавливать горизонтально. Если вам нужен потолок с какой-то жизнью и движением, вы можете использовать материал с торсионной пружиной, которая поставляется в виде панелей различной формы. Это может добавить плавности всей комнате.

A Геометрический акустический подвесной потолок

Зона приветствия в офисе Включает: SoftGrid® – Flux by Arktura

Если по проекту требуется подвесной потолок, существует множество вариантов, обеспечивающих дополнительные конструктивные особенности. Акустические потолки доступны в широком диапазоне интересных моделей и стилей.

«Тихая библиотека» Включает в себя: SoftGrid® Deca от Arktura

Они позволяют смешивать цвета и узоры таким образом, что потолок становится настоящей «пятой стеной» комнаты, а все пространство обретает новое измерение. интерес и визуальное отображение.

«Спокойное открытое офисное пространство» Включает в себя: SoftGrid® Deca от Arktura

Также можно смешивать сплошные акустические панели там, где это необходимо, например, это сочетание SoftGrid® Deca и SoundStar® от Arktura. Это может помочь контролировать звук в офисных помещениях, приемных и других помещениях, которые могут иметь большую потребность в акустике, чем другие.

Сочетание акустических характеристик и интегрированного освещения

«Kaiser Permanente Largo» Лэнхэм, доктор медицины, Каллисон РТКЛ, Ален Харамильо (фотограф), с участием: Trace® Straight by Arktura

Если вам необходимо управление освещением и акустикой для ваших потолков, вы можете получить лучшее из обоих миров. Большинство систем торсионных панелей Arktura, включая линейку Trace®, позволяют комбинировать освещение InLine с акустическими подложками. Это помогает улучшить окружающее освещение комнаты и качество звука в одной привлекательной установке.

«Коммерческое офисное пространство» Включает: VaporSoft® Cora от Arktura

Эта инсталляция сочетает в себе акустическую облицовку с подсветкой — функция, достижимая благодаря линейке VaporSoft® от Arktura. Эта панель интегрирует акустический материал Soft Sound® прямо на стены и потолки, обеспечивая снижение шума даже без акустической подложки. Эту инсталляцию можно использовать для покрытия больших площадей, обеспечивая бесшовный вид, объединяющий пространство. Когда плоскости стены и потолка меняются, освещение и акустика могут меняться вместе с ними, не нарушая структуру и не уменьшая акустический потенциал. Эта установка VaporSoft® Cora делает это, чтобы обеспечить более динамичный и сплоченный внешний вид в огромном пространстве.

«Открытый офис» Включает в себя: VaporSoft® Trail от Arktura

Существует несколько стилей на выбор, поэтому вы можете найти внешний вид, который улучшит визуальную эстетику пространства и в то же время повысит его функциональность.

Геометрические решетчатые модули и модули-кофферы

«Trustwave», Чикаго, Иллинойс, Partners by Design, Tom Harris Architectural Photography, с: SoundStar® by Arktura

Для контроля шума в большом пространстве потолочная система SoundStar® оснащена функциями ячеистые перегородки шестиугольной формы, которые нарушают способность звука распространяться. Эта система предлагает масштабируемый способ добавления геометрической глубины и идеально контрастирует с другими округлыми элементами комнаты. А поскольку они на 100 % подлежат вторичной переработке, вы можете устойчиво снижать уровень шума.

«Элегантная барная стойка» Включает в себя: SoftSpan® 48 от Arktura

В качестве альтернативы, для более традиционного вида кессонных потолков, эта решетка SoftSpan® может улучшить акустические характеристики, позволяя естественному свету проникать под потолок. Эта альтернатива гипсокартону с реалистичным внешним видом дерева сочетается с нейтральным декором и целостными элементами пространства.

Обновите свое пространство с помощью динамических решений для стен и потолков

Сегодня на рынке представлено так много различных потолочных решений, что вы можете перейти на продукт, который улучшит пространство, которое вы создаете, и позволит вам воспользоваться преимуществами потолка. или стена, которая одновременно функциональна и красива.
