Схема подсветки lcd дисплея: Источники питания для светодиодной подсветки дисплеев LCD

Схема подсветки жк телевизора

Войдите , пожалуйста. Хабр Geektimes Тостер Мой круг Фрилансим. Войти Регистрация. LED подсветка монитора своими руками DIY или Сделай сам Время незаметно идет и казалось бы недавно купленная техника уже выходит из строя. Так, отработав свои часов, приказали долго жить лампы моего монитора AOC Sa. Извлеченные на свет божий лампы оказались с почерневшими краями и законно отправились в утиль.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Как отремонтировать LED подсветку телевизора LG своими руками
• типы LED-подсветки экрана телевизора и технология локального затемнения
• Ремонт led подсветки матрицы телевизора samsung своими руками
• Please turn JavaScript on and reload the page.
• Проблемы с подсветкой ЖК- телевизора: как выявить и устранить причину неполадки?
• РЕМОНТ ТВ ПОДСВЕТКИ СВОИМИ РУКАМИ
• Виды и схема прибора для проверки светодиодов
• Какие бывают виды подсветки у ЖК ( LED ) экрана телевизора?

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Lg 42la620v проверка блока питания и подсветки.

Как отремонтировать LED подсветку телевизора LG своими руками

На страницу Пред. Ваши права в разделе. Вы не можете начинать темы Вы не можете отвечать на сообщения Вы не можете редактировать свои сообщения Вы не можете удалять свои сообщения Вы не можете голосовать в опросах Вы не можете добавлять файлы Вы можете скачивать файлы.

Вопрос теоритический про стабилизаторы на материнках. BENQ tw не включается. Замена майн-платы G на G Куплю скалер Lg s. LG 27EAD не включается. LG LB Помогите опознать деталь. LG LS. Трансформатор инвертора Viewsonic ves. Samsung SyncMaster nw ремонт БП.

Samsung T Белый экран. Возможно не по теме. LED подсветка. Своими руками. Предлагаю «наглую» схему стабилизатора тока и напряжения для питания светодиодов. Может КПД и похуже, зато всё под рукой. Полностью не стал рисовать, но кому надо и так всё понятно.

И управляется легко. Просто под рукой неликвиды оказались. А управление maximvb предложил, проще некуда, или ещё один КТ, паралельно первому для управления в базу сопротивление. Мне не нужно было яркость регулировать, главное было запустить монитор в системе видеонаблюдения включен круглосуточно. А самая простая схема наврное ета. Предлагаю такой вариант, схему скомпилировал из вариантов gavs, m. У меня лампа с отражателем имеет сечение 2,4х3 мм, поэтому приходится извращаться с изготовлением тонкой линейки.

TPS обеспечивает ток до 1. Печатку развел вручную сам, по размерам ниши от штатного инвертора в рамке. Комментируйте пока ищу где травить плату Ps: пора уже тему назвать по взрослому, типа «LED подсветка своими руками».

Я заказал светодиодную ленту 10 метров светодиодов за руб, расстояние между диодами 1,5 сантиметра. И получилось очень даже неплохо. Правда разница RGB диодов заметна да и расстояние между диодами 3 см очень большое. И лучше лепить ленты не по лампам, а сплошными рядами яркость будет лучше и не будет едва различимых полос, хотя их практически не заметно. В телевизоре XORO 42″ померли преобразователи на лампы. Получилось удовлетворительно полосы все-таки видно.

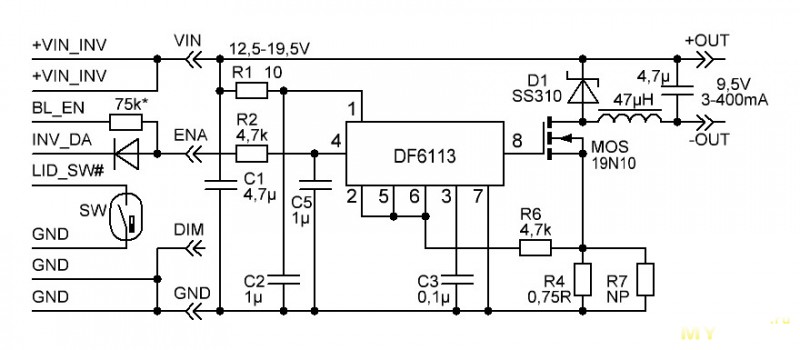

Если ставить чаще — не вытянет блок питания. Яркость конечно всегда максимальная. Подскажите пожалуйста…появился у меня ноутбук fujitsu siemens amilio с вытащенной на монитор лампы и инвертора. Незнаю что за мастер туда залазил но там торчат 6 проводов я понимаю они предназначены для входа в инвертор.

Сообственно проблем вот в чем нашел я LED подсветку но не знаю как подключить так как плохо понимаю в радиоэлектронике. Дайте подробную схему ,заранее благодарен. F писал:. Работает отлично. В первом случае преобразователь на родной TL — всё родное за исключением выходного трансформатора.

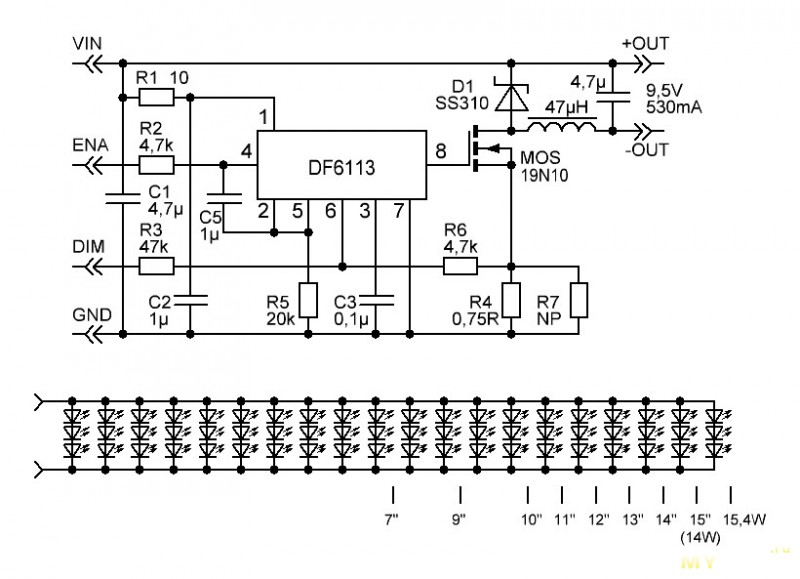

Во втором случае на MC — тоже работает уже более года. Позволю дать совет: чтобы не было полос, нужно устанавливать много светодиодов. У меня 90 шт. На 19″. На всю яркость не могу включить — слепит Зато не греется БП в пределах нормы и ток через светодиоды менее 20 мА ну и полос нету. Да, работы много, но результат превзошёл мои ожидания — цветопередача намного лучше, чеп с ЛДС лампами. Мнение субъективное, но не только моё. Спасибо за толчёк ТС! МОНИТОР ACER ALW A Был небольшой удар включаю в сеть работает 2 секунды экран тухнет через секунду сново загорается и гаснет больше не включается вырубаю из сети включаю всё повторяется так же лампа контроля монитора горит как на рабочем открыл проверил пропадает высокое на трансформаторах подсветки може кто подскажет в чем дело помогите ребята.

Переносить пока не буду, сам создай ТАМ где надо. Dollar писал:. Комментируйте пока ищу где травить плату улыбка Ps: пора уже тему назвать по взрослому, типа «LED подсветка своими руками» голливудская улыбка. Добрых всем времени суток. Лампа начала светить краснотой с одной стороны, поэтому я подумал перевести подсветку на светодиоды. Светодиоды я подобрал, прикинул как их разместить, но не знаю как подключить что-бы сохранить возможность регулировать яркость и отключать её.

Прошу вас помочь. Версия для печати Ваши права в разделе Вы не можете начинать темы Вы не можете отвечать на сообщения Вы не можете редактировать свои сообщения Вы не можете удалять свои сообщения Вы не можете голосовать в опросах Вы не можете добавлять файлы Вы можете скачивать файлы.

типы LED-подсветки экрана телевизора и технология локального затемнения

Далеко не секрет, что в своей ремонтной деятельности больше всего времени я трачу на ремонт жидкокристаллических телевизоров. Это очень крутое изобретение человечества, но без минусов, увы, тут тоже не обойтись. Основной болезнью ЖК-телевизоров является ненадежность подсветки экрана. Практически каждому второму ЖК-телевизору, который приносят на ремонт к дяде Васе, ставится «диагноз»: неисправность подсветки. Сегодня как раз и хочу с вами поговорить о том, как в домашних условиях выявить неисправность, почему это происходит и как исправить.

Иногда, Схема подсветки в телевизорах ЖК при ремонте LCD подсветки, возникают Схемы телевизоров ЖК (LCD) бесплатно и регистрации.

Ремонт led подсветки матрицы телевизора samsung своими руками

Для хорошего изображения на ЖК телевизоре матрица должна иметь хорошее освещение. В ЖК телевизорах подсветку обеспечивает инвертор напряжения выполненный на лампах, светодиодах или более продвинутой OLED основанная на органических светодиодах подсветкой. Подсветка должна обеспечивать равномерное освещение всей поверхности матрицы, достаточную яркость, быстрое реагирование на изменение яркости сигнала. Самым распространенным признаком неисправности инвертора является отсутствие изображения при наличии звука. Хотя возможен и другой вариант, когда телевизор пытается включиться, но снова уходит в дежурный режим и звук не появляется. Описать все возможные неисправности инверторов невозможно, поэтому в данной статье приведу основные, поняв суть которых Вы сможете осуществить ремонт инверторов напряжения ЖК телевизоров своими руками. Устройство инвертора условно можно разделить на функциональные блоки, отсюда станет понятно, что все они схожи между собой. Приведенная ниже принципиальная схема инвертора принадлежит к ламповой подсветке. Подключение ламп осуществляется по емкостной схеме, что обеспечивает постоянство их свечения в течение долгого времени и дает эффективное управление яркостью. Транзисторы Q1, Q2 — включение и включение инвертора.

Please turn JavaScript on and reload the page.

Отправляясь в магазин бытовой техники купить ЖК телевизор, вам нужно знать не только то, что существуют LCD и LED модели, но и то, что технологии LED могут существенно различаться между собой, причем как в вопросе цены, так и в вопросе качества выдаваемой картинки. В самом начале развития ЖК телевизоров были произведены первые модели с люминесцентной подсветкой, которые по качеству изображения достаточно сильно проигрывали плазменным панелям, составляющим основную конкуренцию жидкокристаллическим телеприемникам. С целью повышения качества разрабатывались разные схемы улучшения изображения в плане повышения контрастности, которая, как известно, является основным качественным показателем для любого телевизора. А поскольку с использованием LCD технологий и люминесцентных ламп контрастность было улучшить невозможно, было решено перейти на другой тип подсветки матрицы ЖК, реализация которого сопровождалась использованием не люминесцентных ламп, а специальных светодиодов. Так появились первые LED телевизоры со светодиодной подсветкой.

Невозможно современную квартиру или дом представить без видео- и аудиотехники.

Проблемы с подсветкой ЖК- телевизора: как выявить и устранить причину неполадки?

Некоторая путаница в данном вопросе возникает по той причине, что в LED и LCD телевизорах используются разные типы подсветки, от которых, и это очень важно, зависит качество отображаемой той или иной моделью картинки — тут о них подробнее. О типах светодиодной подсветки телевизионных экранов написано много. Тем не менее, в связи с том, что технологии на месте не стоят, имеет смысл, так сказать, по-новой рассказать об этом, несомненно, важном параметре любого современного телевизора, обстоятельно и с картинками. Такая подсветка относительно дешева в производстве, однако уступает по уровню энергоэффективности светодиодной. Кроме того, светодиоды, в отличие от флуоресцентных ламп, во-первых, не содержат ртуть, а во-вторых, в некоторых случаях новые системы подсветки на основе LED справляются со своими задачами более эффективно, чем CCFL.

РЕМОНТ ТВ ПОДСВЕТКИ СВОИМИ РУКАМИ

Невозможно современную квартиру или дом представить без видео- и аудиотехники. Данная аппаратура ежедневно эксплуатируется и поэтому ломается чаще других. Произвести ремонт телевизоров можно несколькими способами: отправить технику в сервисный центр, вызвать квалифицированного мастера на дом или произвести ремонт своими руками. Перед тем как начинать ремонт телевизора, изначально необходимо убедиться, в чем проблема. Это поможет и в том случае, если ремонт вы будете производить своими руками, и тогда, когда придет мастер, вы ему сможете объяснить ситуацию. Если брать во внимание все неприятности, перечисленные выше, стоит сказать, что наиболее сложной поломкой считается неисправность экрана. Например, на вашем мониторе после попадания жидкости на матрицу или удара телевизора проявляются светлые блики, тогда лучше нести его в телесервис. Здесь его обязательно отремонтируют, а если еще и гарантийный срок не вышел, то бесплатно или по сниженной цене.

В качестве тестового телевизора для проверки работоспособности ТВ приставок и Для того чтобы не вносить изменения в схему блока питания и подобную переделку подсветки ЖК ТВ или монитора с целью сэкономить их.

Виды и схема прибора для проверки светодиодов

Запомнить меня. Developed in conjunction with Joomla extensions. Руслан Корниенко, г. Харьков Значительное количество неисправностей жидкокристаллических телевизоров и мониторов связано с проблемами отсутствия, периодического пропадания или мигания подсветки.

Какие бывают виды подсветки у ЖК ( LED ) экрана телевизора?

ВИДЕО ПО ТЕМЕ: Как починить подсветку телевизора или монитора

Объем рынка ЖК-телевизоров в году, по прогнозам Displaybank, составляет около млн штук. Перспективным считается использование светодиодной подсветки и для телевизоров с экранами менее 30 дюймов. Процесс замены традиционной подсветки в ЖК-телевизорах на люминесцентных лампах на более прогрессивную светодиодную подсветку вступает в решающую фазу. В большинстве случаев LED backlighting означает использование схемы с краевой подсветкой edge-lighting с белыми светодиодами. Цена телевизоров с краевой светодиодной подсветкой на белых светодиодах в настоящее время продолжает уменьшаться.

Без такой подсветки не может нормально работать ни один жидкокристаллический ТВ вне зависимости от его марки. Мы расскажем, каким образом можно сделать ремонт Led подсветки телевизора в домашних условиях на примере устройства от Lg, и что для этого вам понадобится.

Всем привет. Я очень редко ремонтирую такие телевизоры, так как ни оборудования, ни удобств, для ремонта такой техники у меня нет. Но тем не менее, в этот раз я решился попробовать , да и хозяин телевизора очень настаивал. При включении телевизора, появляется звук, но изображения нет. Телевизор реагирует на пульт и кнопки. Если присмотреться, то видно, что на матрице есть изображение, но нет LED подсветки.

Под платиной, вероятно, подразумевается плата, на которую сетовали ремонтники в каком-то местном сервисе, дескать, может быть надо её заменить и всё наладится. Чтобы убедиться в работоспособности всего кроме подсветки, следует посветить фонариком в экран включённого телевизора под определённым углом. При этом можно увидеть изображение.

ЖК-монитор. Технология LCD, принцип работы. Устройство TFT матрицы | Eco

08 Сентября 2019 г.

LCD-матрица. Принцип работы жидкокристаллической панели.

«Сердцем» любого жидкокристаллического монитора является LCD-матрица (Liquid Cristall Display). ЖК-панель представляет из себя сложную многослойную структуру. Упрощенная схема цветной TFT LCD-панели представлена на Рис.2.

Принцип работы любого жидкокристаллического экрана основан на свойстве жидких кристаллов изменять (поворачивать) плоскость поляризации проходящего через них света пропорционально приложенному к ним напряжению. Если на пути поляризованного света, прошедшего через жидкие кристаллы, поставить поляризационный светофильтр (поляризатор), то, изменяя величину приложенного к жидким кристаллам напряжения, можно управлять количеством света, пропускаемого поляризационным светофильтром. Если угол между плоскостями поляризации прошедшего сквозь жидкие кристаллы света и светофильтра составляет 0 градусов, то свет будет проходить сквозь поляризатор без потерь (максимальная прозрачность), если 90 градусов, то светофильтр будет пропускать минимальное количество света (минимальная прозрачность).

Рис. 1. ЖК-монитор. Принцип работы LCD-технологии.

Таким образом, используя жидкие кристаллы, можно изготавливать оптические элементы с изменяемой степенью прозрачности. При этом уровень светопропускания такого элемента зависит от приложенного к нему напряжения. Любой ЖК-экран у монитора компьютера, ноутбука, планшета или телевизора содержит от нескольких сотен тысяч до нескольких миллионов таких ячеек, размером долей миллиметра. Они объединены в LCD-матрицу и с их помощью мы можем формировать изображение на поверхности жидкокристаллического экрана.
Жидкие кристаллы были открыты еще в конце XIX века. Однако первые устройства отображения на их основе появились только в конце 60-х годов XX века. Первые попытки применить LCD-экраны в компьютерах были предприняты в восьмидесятых годах прошлого века. Первые жидкокристаллические мониторы были монохромными и сильно уступали по качеству изображения дисплеям на электронно-лучевых (ЭЛТ) трубках. Главными недостатками LCD-мониторов первых поколений были:

• — низкое быстродействие и инерционность изображения;
• — «хвосты» и «тени» на изображении от элементов картинки;
• — плохое разрешение изображения;
• — черно-белое или цветное изображение с низкой цветовой глубиной;
• — и т. п.

Однако, прогресс не стоял на месте и, со временем, были разработаны новые материалы и технологии в изготовлении жидкокристаллических мониторов. Достижения в технологиях микроэлектроники и разработка новых веществ со свойствами жидких кристаллов позволило существенно улучшить характеристики ЖК-мониторов.

Устройство и работа TFT LCD матрицы.

Одними из главных достижений стало изобретение технологии LCD TFT-матрицы – жидкокристаллической матрицы с тонкопленочными транзисторами (Thin Film Transistors). У TFT-мониторов кардинально возросло быстродействие пикселей, выросла цветовая глубина изображения и удалось избавиться от «хвостов» и «теней».
Структура панели, изготовленной по TFT технологии, приведена на Рис.2

Рис.2. Схема структуры TFT LCD матрицы.
Полноцветное изображение на ЖК-матрице формируется из отдельных точек (пикселей), каждая из которых состоит обычно из трех элементов (субпикселей), отвечающих за яркость каждой из основных составляющих цвета — обычно красной (R), зеленой (G) и синей (B) — RGB. Видеосистема монитора непрерывно сканирует все субпиксели матрицы, записывая в запоминающие конденсаторы уровень заряда, пропорциональный яркости каждого субпикселя. Тонкопленочные транзисторы (Thin FilmTrasistor (TFT) — собственно, поэтому так и называется TFT-матрица) подключают запоминающие конденсаторы к шине с данными на момент записи информации в данный субпиксель и переключают запоминающий конденсатор в режим сохранения заряда на все остальное время.
Напряжение, сохраненное в запоминающем конденсаторе TFT- матрицы, действует на жидкие кристаллы данного субпикселя, поворачивая плоскость поляризации проходящего через них света от тыловой подсветки, на угол, пропорциональный этому напряжению. Пройдя через ячейку с жидкими кристаллами, свет попадает на матричный светофильтр, на котором для каждого субпикселя сформирован свой светофильтр одного из основных цветов (RGB). Рисунок взаиморасположения точек разных цветов для каждого типа ЖК-панели разный, но это отдельная тема. Далее, сформированный световой поток основных цветов поступает на внешний поляризационный фильтр, коэффициент пропускания света которого зависит от угла поляризации падающей на него световой волны. Поляризационный светофильтр прозрачен для тех световых волн, плоскость поляризации которых параллельна его собственной плоскости поляризации. С возрастанием этого угла, поляризационный фильтр начинает пропускать все меньше света, вплоть до максимального ослабления при угле 90 градусов. В идеале, поляризационный фильтр не должен пропускать свет, поляризованный ортогонально его собственной плоскости поляризации, но в реальной жизни, все-таки небольшая часть света проходит. Поэтому всем ЖК-дисплеям свойственна недостаточная глубина черного цвета, которая особенно ярко проявляется при высоких уровнях яркости тыловой подсветки.
В результате, в LCD-дисплее световой поток от одних субпикселей проходит через поляризационный светофильтр без потерь, от других субпикселей — ослабляется на определенную величину, а от какой-то части субпикселей практически полностью поглощается. Таким образом, регулируя уровень каждого основного цвета в отдельных субпикселях, можно получить из них пиксель любого цветового оттенка. А из множества цветных пикселей составить полноэкранное цветное изображение.
ЖК-монитор позволил совершить серьезный прорыв в компьютерной технике, сделав ее доступной большому количеству людей. Более того, без LCD-экрана невозможно было бы создать портативные компьютеры типа ноутбуков и нетбуков, планшеты и сотовые телефоны. Но так ли все безоблачно с применением жидкокристаллических дисплеев?

Понравился материал? Поделитесь им в соцсетях:

Введение в методы управления светодиодной подсветкой для жидкокристаллических дисплеев

• Вход в панель авторов

Что такое открытый доступ?

Открытый доступ — это инициатива, направленная на то, чтобы сделать научные исследования бесплатными для всех. На сегодняшний день наше сообщество сделало более 100 миллионов загрузок. Он основан на принципах сотрудничества, беспрепятственного открытия и, самое главное, научного прогресса. Будучи аспирантами, нам было трудно получить доступ к нужным нам исследованиям, поэтому мы решили создать новое издательство с открытым доступом, которое уравняет правила игры для ученых со всего мира. Как? Упрощая доступ к исследованиям и ставя академические потребности исследователей выше деловых интересов издателей.

Наши авторы и редакторы

Мы являемся сообществом из более чем 103 000 авторов и редакторов из 3 291 учреждения в 160 странах мира, включая лауреатов Нобелевской премии и некоторых самых цитируемых исследователей мира. Публикация на IntechOpen позволяет авторам получать цитирование и находить новых соавторов, а это означает, что больше людей увидят вашу работу не только из вашей собственной области исследования, но и из других смежных областей.

Оповещения о содержимом

Краткое введение в этот раздел, посвященный открытому доступу, особенно с точки зрения IntechOpen

Как это работаетУправление предпочтениями

Контакты

Хотите связаться? Свяжитесь с нашим головным офисом в Лондоне или командой по работе со СМИ здесь:

Карьера

Наша команда постоянно растет, поэтому мы всегда ищем умных людей, которые хотят помочь нам изменить мир научных публикаций.

Открытый доступ.

DOI: 10.5772/9682

СКАЧАТЬ БЕСПЛАТНО

Из отредактированного тома

Под редакцией Ткаченко Георгия В.
7 288 загрузок глав

Посмотреть полные показатели

СКАЧАТЬ БЕСПЛАТНО

Рекламное объявление

1. Введение

Жидкокристаллический дисплей (ЖКД) широко используется в различных устройствах отображения, таких как сотовые телефоны, мониторы ПК, телевизоры (телевизоры), мультимедийные продукты и т.д. Модуль подсветки LCD обычно включает в себя источники подсветки, светорассеивающую пластину, отражатель, яркостную пленку (BEF) и светопроводящую пластину (LGP). Обычно для обеспечения достаточной задней подсветки ЖК-панелей требуются люминесцентные лампы с холодным катодом (CCFL) [1-5]. Растущая озабоченность по поводу экологических проблем будет препятствовать использованию CCFL, содержащих ядовитую ртуть. Благодаря увеличению срока службы, более широкому диапазону рабочих температур и простоте работы схемы драйвера с низкими и безопасными напряжениями, светодиоды (LED) постепенно вытеснили CCFL в качестве подсветки [6-9].]. В этой главе будут представлены некоторые методы управления светодиодной подсветкой для ЖК-панелей. Также будут представлены и сравнены некоторые методы управления диммированием для регулирования тока светодиода и яркости системы светодиодной подсветки. Основная цель этой главы — ознакомить читателей с методами управления светодиодной подсветкой для ЖК-панелей. Мы начнем эту главу с рассмотрения трех структур подсветки ЖК-дисплея: краевой, нижней и полой. На рис. 1(а) показана структура нижнего света. Из-за своей высокой яркости конструкция с подсветкой снизу обычно используется для мониторов ПК и телевизоров. Что касается однородности яркости на ЖК-панели, необходима зона смешанного света между рассеивающей пластиной и источниками света. Эта зона создает нежелательную толщину для крупногабаритных телевизионных приложений. На рис. 1(b) показана структура полого типа, в которой LGP используется для уменьшения толщины зоны легкого смешения. Хорошие качества этого типа относятся к его компактной форме, высокой яркости и хорошему рассеиванию тепла. На рис. 1(c) показана структура бокового освещения, обычно используемая в малогабаритных ЖК-панелях. Этот тип имеет компактную форму и низкое энергопотребление, поэтому он подходит для ноутбуков и персональных цифровых помощников (КПК). Существует два типа светодиодов для источников подсветки: светодиоды белого света и светодиоды RGB. Светодиод белого света состоит из синего светодиода, покрытого желтым люминофором. Простая функция управления делает его популярным выбором для нового поколения источников подсветки ЖК-дисплеев в портативных дисплеях. Его цветной фильтр делит излучаемый белый свет на субпиксели RGB для представления цветных изображений. Толщина субпикселей RGB должна быть отрегулирована в соответствии с соответствующими длинами волн, чтобы скорректировать баланс белого на ЖК-панели. Это приводит к сложности производственного процесса. Точка белого цвета может измениться после длительного рабочего времени. Таким образом, светодиоды RGB, смешивающие трехцветный свет с белым светом, больше подходят для экранов среднего или даже большого размера [10-16]. Баланс белого ЖК-панели со светодиодной RGB-подсветкой можно легко скорректировать, регулируя яркость излучения светодиодов RGB по отдельности.

Рис. 1.

a) Конструкции с подсветкой снизу, (b) Полого типа и (c) Конструкции подсветки с боковым освещением.

Реклама

2. Схема RGB светодиодной подсветки

На рис. 2 показана блок-схема блока питания ЖК-телевизора со светодиодной RGB-подсветкой. Питание ЖК-телевизора обеспечивает выход 12 В для платы обработки сигналов, выход 24 В для схемы управления подсветкой и дополнительный выход 5 В в режиме ожидания. Как показано на рисунке 3, схема управления задней подсветкой состоит из трех силовых преобразователей. Светодиоды подсветки соединены последовательно и параллельно в модулях светодиодной подсветки RGB. Изменения характеристик тока/напряжения светодиода вызывают разницу в яркости. Таким образом, управление диммированием является важным фактором при проектировании светодиодной подсветки. Мы изучили три метода диммирования для регулирования тока параллельно соединенных светодиодных матриц: диммирование с помощью крутизны-усилителя (TA), диммирование с помощью токового зеркала (CM) и диммирование в импульсном режиме (BM).

Рис. 2.

Блок-схема блока питания ЖК-телевизора.

Рис. 3.

w3.org/2001/XMLSchema-instance» xmlns:sym=»http://www.w3.org/2012/symbol»> Цепь управления светодиодной RGB-подсветкой

На рис. 4(а) показана схема диммирования ТА. Ток светодиода можно выразить уравнением (1).

ИЛЕД=ВДР
Е1

На рис. 4(b) показана схема диммирования СМ. Ток светодиода можно выразить уравнением (2).

ИЛЭД≈Ir=Kn(ВГС-ВТН)2=Vd-ВГСР
Е2

, где K _n и V _TN — параметр проводимости и пороговое напряжение диммирующих транзисторов Q _r и Q _d соответственно. Используя схемы диммирования TA и CM, можно добиться регулирования тока параллельных светодиодных матриц. Тем не менее, потери проводимости диммирующих транзисторов будет трудно решить [17]. Выход адаптивного напряжения для преобразователя постоянного тока обычно предназначен для поддержания минимального напряжения сток-исток на диммирующих транзисторах. Как показано на рис. 4(c), ток светодиода задней подсветки также можно контролировать с помощью схемы диммирования BM. С учетом коммутационных потерь диммирующих транзисторов частота импульсного режима f _b рассчитан на частоту 400 Гц, не воспринимаемую человеческим глазом. Коэффициенты заполнения диммирующих транзисторов изменяются для регулирования среднего тока светодиода, который можно представить в виде уравнения (3).

ILED(ср.)=Imδ
Е3

, где I _m обозначает пиковое значение тока светодиодной матрицы. Транзисторы диммирования работают как низкочастотные переключатели, тепловая проблема на транзисторах диммирования может быть значительно улучшена. Колебания тока можно свести к минимуму, используя методы диммирования TA или BM, в то время как диммирование CM имеет самую простую конфигурацию схемы. В любом случае, методы диммирования TA и CM непригодны для использования в конструкции мощной светодиодной подсветки ЖК-панелей из-за значительных потерь проводимости диммирующих транзисторов при операциях диммирования. Яркость излучения RGB-светодиодов можно регулировать индивидуально для достижения баланса белого ЖК-панели. Яркость красного света всегда самая высокая, а яркость синего света самая низкая среди трех цветных огней. В практических приложениях синий свет наиболее чувствителен для человеческого глаза, поэтому более низкой яркости синего светодиода достаточно, чтобы составить белый свет с красным и зеленым светодиодами.

Рис. 4.

а) ТА, (б) CM и (в) BM Способы диммирования

Реклама

3. Схема светодиодной подсветки с программным переключением

На рис. 5(а) показана полумостовая топология последовательного резонансного преобразователя постоянного тока в постоянный (SRC) для управления RGB-светодиодами. Резонансный DC-DC преобразователь с мягкой коммутацией включает силовые ключи Q ₁ и Q ₂ , резонансный дроссель L _r , резонансный конденсатор С _r , трансформатор Т ₁ , выпрямительные диоды D _f1 и D _f2 , конденсатор фильтра C _f , а светодиодные матрицы представлены эквивалентным сопротивлением R _o . Характеристическое сопротивление и резонансная частота соответственно [18-21].

Zc=LrCr
Е4

фр=12×π×LrCr
Е5

Из (4) и (5), L _r и C _r можно выразить как

Lr=Zc2×π×fr
Е6

Cr=12×π×fr×Zc
Е7

Число витков первичной обмотки

Np=(VNp-1)×1084×fs×Br×Ae
Е8

, где V _Np — размах первичного напряжения трансформатора v
_Np , f _s — частота коммутации, B _r — плотность магнитного потока, A _e — эффективная площадь сердечника. Для упрощения анализа было применено гармоническое приближение первого порядка, и элементы схемы первичной обмотки на рис. 5(а) отражаются на вторичной обмотке, как показано на рис. 5(б). Эквивалентные импедансы Z ₁ и Z ₂ соответственно

Z1=n2jωCr+jωn2Lr
Е9

Z2=jωn2Lm//Ro
Е10

, где n=N _s /N _p .

Правило делителя напряжения можно использовать для получения вектора выходного напряжения V _L как

VL=Vin(Z1Z1+Z2)
Е11

, где амплитуда V _L принимается равной V _o . V _в — вектор основного компонента v
_и на рис. 5(а).

|Vin|=nπVs
Е12

Подставляя (9), (10) и (12) в (11), передаточная функция усиления по напряжению может быть выражена как −ω2LrCr)]2
Е13

Рисунок 5.

а) Топология полумоста DC-DC SRC и (б) его эквивалентная схема.

Из (13) ясно видно, что для регулирования выходного напряжения необходимо изменять частоту коммутации. Самая высокая частота переключения появляется при самом высоком входном напряжении и самой легкой нагрузке. С другой стороны, самая низкая частота переключения возникает при самом низком входном напряжении и самой большой нагрузке. Чтобы SRC работал в области коммутации при нулевом напряжении (ZVS), самая низкая частота коммутации должна быть выше резонансной частоты, выраженной в (5). Кроме того, из-за ограничений скорости переключения силовых устройств самая высокая частота переключения ниже заданного значения. Другими словами, изменения входного постоянного напряжения и изменения нагрузки должны быть ограничены небольшим диапазоном. Обычно корректор коэффициента мощности (PFC) добавляется перед преобразователем постоянного тока для повышения входного коэффициента мощности и уменьшения гармоник входного тока. Управление диммированием с широтно-импульсной модуляцией с фазовым сдвигом (PSPWM) может эффективно ограничивать изменение нагрузки DC-DC SRC. Следовательно, изменение выходного напряжения PFC может быть ограничено в меньшей степени. Это приводит к улучшению условий работы SRC. Для стратегии диммирования PSPWM продолжительность работы шунтирующих светодиодных матриц правильно сдвинута по фазе, чтобы ограничить изменение выходного тока SRC. На рис. 6 показана схема для N шунтирующих одноцветных светодиодных матриц с методом диммирования PSPWM. Он почти такой же, как и обычный, за исключением того, что диммирующие сигналы подаются с заданной разностью фаз. При диммировании PSPWM всегда есть перекрытия между управляющими токами светодиодов. Максимальный рабочий цикл или перекрытие составляет 100 %, что соответствует максимальной яркости. Чтобы предотвратить работу DC-DC SRC без нагрузки, минимальный рабочий цикл сигнала диммирования PSPWM равен 1/N, где N — количество шунтирующих светодиодных матриц. В этом случае перекрытие равно нулю, что соответствует самой низкой яркости. Очевидно, что по сравнению с обычной схемой диммирования изменение нагрузки SRC меньше при предложенной функции диммирования PSPWM. Для дальнейшего изучения принципа работы диммирования PSPWM обсуждается более общий случай с N шунтирующими массивами светодиодов. На рис. 7 показаны формы управляющих токов N и выходного тока SRC. Как указывалось ранее, диапазон коэффициента заполнения сигнала диммирования составляет от 1/N до 100 %. С точки зрения фазового угла, если полный период составляет 360º, диапазон рабочего цикла составляет от 360º/N до 360º. Предположим, что сигнал диммирования для массива светодиодов 1 начинается с 0°, тогда сигнал диммирования для k-го массива светодиодов будет начинаться с 9°. 0007

φk=360o×(k−1)/Н
Е14

Если рабочий цикл каждого сигнала затемнения составляет _d , тогда средний ток возбуждения одной светодиодной матрицы составляет

Iavg=φd×Ip/360o
Е15

, где I _p — амплитуда управляющего тока для каждой светодиодной матрицы. Следовательно, средний выходной ток SRC равен

Io,avg=φd×Ip×N/360o.
Е16

Рис. 6.

Метод затемнения PSPWM.

Из рисунка 7 видно, что если конец сигнала диммирования для массива светодиодов 1 приходится на _d , где _d находится между _k и _k+1 и k 1, то выходной ток SRC в диапазоне от _k до _k+1 равен

io={kIpfor φk≤φ≤φd(k−1)Ipдля φd≤φ≤φk+1
Е17

Это также выходной ток SRC в каждой продолжительности от _j до _j+1 , где j = от 1 до N. Таким образом, средний выходной ток SRC теперь равен

Io,avg=kIp×[φd −360o/N×(k−1)]+(k−1)Ip×[360o/N×k−φd]360o/N        =N×φd×Ip/360o
Е18

Рис. 7.

Осциллограммы тока N шунтирующих светодиодных матриц для диммирования PSPWM.

Предпочтительной особенностью является то, что изменение нагрузки SRC всегда находится в пределах одного шага изменения I _p , независимо от уровня нагрузки. Следовательно, путем тщательного проектирования рабочего цикла и амплитуды управляющего тока для каждой светодиодной матрицы можно предотвратить работу DC-DC SRC без нагрузки. Кроме того, выходной переходный процесс SRC улучшается из-за ограниченного изменения нагрузки. Количество светодиодных матриц для одного цвета и пиковый ток возбуждения каждой светодиодной матрицы сначала определяются в соответствии со спецификациями светодиодов и спектром белого цвета. Затем выбирается подходящий рабочий цикл, обеспечивающий разумный диапазон изменения для управления диммированием.

Реклама

4. Схема одноступенчатой ​​светодиодной подсветки

На рис. 8 показана одноступенчатая система управления светодиодной подсветкой. Система управления задней подсветкой состоит из ячейки AHB DC/DC, интегрированной с ячейкой PFC с подкачкой заряда. Мощные полевые МОП-транзисторы Q1 и Q2 работают с асимметричными коэффициентами заполнения и 1-, что требует короткого и четко определенного мертвого времени между интервалами проводимости. D1, D2 и C _p1 и C _p2 — внутренние диоды и паразитные конденсаторы мощных полевых МОП-транзисторов соответственно. Ячейка ККМ накачки заряда состоит из резонансного индуктора L _r , конденсаторы подкачки заряда C _r1 и C _r2 , входные диоды D _i1 , D _i2 , фиксирующие диоды D _c1 и D _{c2 9. Конденсатор C , шина , используется в качестве конденсатора шины постоянного тока между ячейкой PFC подкачки заряда и ячейкой AHB DC/DC после каскада. Катушка индуктивности утечки трансформатора L l резонирует с паразитными конденсаторами C p1 и C p2 во время мертвых интервалов, чтобы обеспечить переключение при нулевом напряжении для мощных МОП-транзисторов. Блокировочный конденсатор С b используется для обеспечения того, чтобы мощность, подаваемая на первичную обмотку трансформатора, была чисто переменным током. Напряжение постоянного тока подается на светодиодные матрицы через вторичный выпрямитель и схему фильтра, которые состоят из D3, D4, L или и C или .}

Рис. 8.

Одноступенчатая система управления светодиодной подсветкой.

Средний выпрямленный входной ток |I _в | _,av можно выразить следующим образом.

|Iin|,av=ΔQTs=fsCr1|Vin|
Е19

, где Q — изменение заряда C _r1 . Из уравнения (19) видно, что средний выпрямленный входной ток пропорционален выпрямленному входному напряжению. Таким образом, может быть достигнут высокий коэффициент мощности. На основе баланса мощности между входом и выходом преобразователя переменного тока в постоянный должно выполняться следующее уравнение.

|Iin|,av=2PoηVin2|Vin|
Е20

где и Po — общий КПД и выходная мощность преобразователя. Из уравнений (19) и (20), расчетные уравнения для резонансной катушки индуктивности L _r и конденсатора подкачки заряда C _r1 можно получить следующим образом [22-25].

Lr=ηVin28π2fsPo
Е21

Cr1=2PoηfsVin2
Е22

Условия ZVS для силовых ключей зависят от тока резонансной индуктивности I _Lr , связанного с входным напряжением. При переходе входного напряжения через нуль резонансным током индуктивности I _Lr можно пренебречь. С учетом состояния ЗВС в течение всего периода линии индуктивность рассеяния трансформатора L _l можно определить с помощью уравнения (23).

Ll≥(Cp1+Cp2)[npVbusmin(ns1, ns2)Io]2
Е23

В практической разработке обычно необходимо добавить внешний индуктор L _e последовательно с L _l для выполнения условия ZVS [26-28]. Входной ток имеет почти синусоидальную форму и совпадает по фазе с входным напряжением. Высокая эффективность и высокий коэффициент мощности могут быть достигнуты благодаря одноступенчатому преобразованию мощности с функциями плавного переключения.

Реклама

5. Заключение

Светодиодная подсветка обладает многочисленными преимуществами по сравнению с обычными CCFL: быстрый отклик, более широкий цветовой спектр, более длительный срок службы и отсутствие ртути. Тем не менее, CCFL по-прежнему имеют преимущества в стоимости. Для светодиодной подсветки наиболее важными вопросами, которые необходимо решить перед коммерциализацией, являются светоотдача и управление температурным режимом. В любом случае, быстрый прогресс в области материалов и производственных технологий позволит значительно улучшить светодиоды высокой яркости для приложений задней подсветки. В этой главе мы представили некоторые системы управления светодиодной подсветкой для ЖК-панелей. Затем обсуждаются методы управления диммированием для регулирования тока и яркости светодиода для системы светодиодной подсветки.

Каталожные номера

1. 1. LinC. H.2005 «Проектирование и внедрение нового цифрового регулятора яркости для резонансного инвертора задней подсветки», IEEE Trans. Power Electronics, 20614591466, ноябрь.
2. 2. KimC. Г. ЛиК. С.ЧоБ. H.2005 «Моделирование CCFL с использованием задержки лампы и анализа стабильности инвертора задней подсветки для ЖК-телевизоров большого размера», IEEE APEC’05, 317511757.
3. 3. ЛюЮ. H.2007 «Проектирование и внедрение системы управления CCFL на основе FPGA с возможностью цифрового затемнения», IEEE Transactions on Industrial Electronics, 54633073316, 9 декабря.0004
4. 4. ЛинК. H.2006 «Цифровой контроллер затемнения с технологией устранения скачков тока для электронного балласта подсветки ЖК-дисплея», IEEE Transactions on Industrial Electronics, 53618811888, декабрь
5. 5. LoY. К.ПайК. J.2007 «Проектирование с обратной связью полумостового резонансного инвертора CCFL на основе пьезоэлектрического трансформатора», IEEE Trans. Промышленная электроника, 54427162723, октябрь
6. 6. LeeK. Х. ЛиС. W. R.2006 «Разработка процесса нанесения желтого люминофорного покрытия на диоды, излучающие синий свет (СИД) для освещения белым светом», в Proc. Конференция по технологиям упаковки электроники, 379384 .
7. 7. TaguchiT.UchidaY.KobashiK.2004 «Эффективное белое светодиодное освещение и его применение в медицинских областях», Journal of physica status solidi (a), 2011227302735, сентябрь.
8. 8. MohanN.UndelandT. М. Роббинс У. P.2003 «Силовая электроника», США: John Wiley & Sons, 301313.
9. 9. van der BroeckH.SauerlanderG.WendtM.2007 «Топологии силовых драйверов и схемы управления для светодиодов», в IEEE Proc. АТЭС’0713191325 .
10. 10. ЧенК. К.ВуК. Ю. ЧенЮ. М.ВуТ. F.2007 «Система управления последовательной цветной светодиодной подсветкой для ЖК-панелей», IEEE Transactions on Power Electronics, 2239.19925 , май
11. 11. ЧиуХ. Дж. Ченг С. J.2007 «Система управления светодиодной подсветкой для крупномасштабных ЖК-панелей», IEEE Transactions on Industrial Electronics, 54527512760, октябрь
12. 12. ParkG.AumT. С.БэДж. Х.Квон Дж. Х. ЛиС. К.ЛиМ. Х.СохХ. S.2005 «Оптимизация блока подсветки ЖК-дисплея прямого типа», Тихоокеанская конференция по лазерам и электрооптике, август 205206 г. .
13. 13. ЛиС. Ю.Квон Дж. В.КимХ. С.ЧойМ. С.БьюнС.2006 «Новый дизайн и применение высокоэффективной системы управления светодиодами для RGB-светодиодной подсветки в ЖК-дисплее»; 37-я конференция специалистов по силовой электронике IEEE, 15 июня.
14. 14. MuthuS.SchuurmansF. Дж. Пэшли М. D.2002 «Поколение белого света на основе красных, зеленых и синих светодиодов: проблемы и контроль», Ежегодное собрание. Протокол конференции по отраслевым приложениям, октябрь 1327333.
15. 15. BernitzF.SchallmoserO.SowaW.2006 «Усовершенствованный электронный драйвер для мощных светодиодов со встроенным управлением цветом», Ежегодное собрание. Протокол конференции по отраслевым приложениям, 5 октября, 26042607 .
16. 16. ЧенК. К.ВуК. Ю.ВуТ. F.2006 «Управление яркостью импульсного режима с быстрым переходом тока для системы управления светодиодной задней подсветкой ЖК-телевизора», Конференция специалистов по силовой электронике IEEE, 17 июня.
17. 17. Нимен Дональд А.2001 «Анализ и проектирование электронных схем, 2e», McGraw-Hill,.
18. 18. ЧенК. К.ВуК. Ю.ВуТ. F.2006 «Система управления светодиодной подсветкой для ЖК-панелей», IEEE APEC’06, 381385.
19. 19. ЛиС. Ю.Квон Дж. В.КимХ. С.ЧойМ. С.БьюнК. S.2006 «Новый дизайн и применение высокоэффективной системы управления светодиодами для RGB-светодиодной подсветки в ЖК-дисплее», IEEE PESC’06, 15 .
20. 20. Rico-SecadesM.CallejaA. Х.РибасХ.КороминасЭ. Л.Алонсо Дж. M.CardesinJ.Garcia-GarciaJ.2005 «Оценка недорогой системы постоянного аварийного освещения на основе высокоэффективных светодиодов», IEEE Transactions on Industry Applications, 415, сентябрь-октябрь, 1386139.0 .
21. 21. Сугиура Х.Кагава С.Канеко Х.Одзава М.Танизоэ Х.Кимура Т.Уэно Х.2005. «Дисплеи с широкой цветовой гаммой, использующие светодиодную подсветку — схемы обработки сигналов, систему калибровки цвета и несколько основных цветов», IEEE 05 2912 .
22. 22. MoschopoulosG.JainP.2005 «Топологии однофазных однокаскадных преобразователей с коррекцией коэффициента мощности», IEEE Transactions on Industrial Electronics, 5212335, Feb..
23. 23. KangF. С.ПаркС. Дж.КимК. U.2002 «Однокаскадный полумостовой преобразователь переменного тока в постоянный ZVZCS с коррекцией коэффициента мощности», IEEE Transactions on Industrial Electronics, 491206216, февраль.
24. 24. QianJ.LeeF. C. Y. 1998 «Высокоэффективный одноступенчатый преобразователь переменного тока в постоянный с высоким коэффициентом мощности и универсальным входом», IEEE Transactions on Power Electronics, 134 июля 1998 г., 699705.
25. 25. Цянь Дж. ЛиФ. C.2000 «Технологии коррекции коэффициента мощности нагнетательных насосов. . Ballast Applications», IEEE Transactions on Power Electronics, Vol. 15, № 1, стр. 130–139, январь.
26. 26. BernitzF.SchallmoserO.SowaW. 2006 «Усовершенствованный электронный драйвер для мощных светодиодов со встроенным управлением цветом», IEEE IAS’06, 526042607.
27. 27. MuthuS.GainesJ.2003 «Источник белого света на основе красных, зеленых и синих светодиодов: проблемы реализации и схема управления», IEEE IAS’03, 1515522.
28. 28. MuthuS.SchuurmansF. Дж. Пэшли М. D.2002 «Генерация белого света на основе красных, зеленых и синих светодиодов: проблемы и контроль», IEEE IAS’02, 1327333.

Секции

Информация об авторе

• 1. Введение
• 2. Схема светодиодной подсветки RGB
• 3. Схема светодиодной подсветки с программным переключением
• 4. Схема одноступенчатой ​​светодиодной подсветки
• 5. Заключение

Ссылки

Реклама

Автор

Huang-Jen Chiu, Yu-Kang Lo, Kai-Jun Pai, Shih-Jun Pai Чии Моу и Ши-Тао Лай

Опубликовано: 1 ноября 2009 г.

СКАЧАТЬ БЕСПЛАТНО

© 2009 Автор(ы). Лицензиат IntechOpen. Эта глава распространяется в соответствии с условиями лицензии Creative Commons Attribution-NonCommercial-ShareAlike-3.0, которая разрешает использование, распространение и воспроизведение в некоммерческих целях при условии, что оригинал правильно процитирован, а производные работы, основанные на этом содержании, распространяются в соответствии с лицензией такая же лицензия.

Как подключить светодиодную подсветку

Опубликовано Эриком Хокинсом 24 ноября 2017 г.

Подключение светодиодной подсветки к символьным ЖК-дисплеям:

Эта статья будет ограничена символьными ЖК-дисплеями и тремя доступными способами подключения светодиодной подсветки к источнику питания. Все три метода будут работать, но не все рекомендуются.

“ Требуется ли для ЖК-дисплея подсветка? ” Это один из первых вопросов, который мы задаем клиентам при разработке нового ЖК-дисплея, и не зря. Большинство символьных (буквенно-цифровых), сегментных (статических) и монохромных графических (точечно-матричных) ЖК-дисплеев работают в условиях низкой освещенности и требуют светодиодной (светоизлучающей диоды) подсветки.

Другие технологии отображения, такие как TFT-дисплеи, содержат встроенную подсветку, которая включается, когда дисплей активен, а OLED-дисплеи генерируют собственный свет и не требуют подсветки.

Способ №1: подключение светодиодной подсветки через контакты 15 и 16

Наиболее распространенный способ подачи питания на светодиодную подсветку — через контакты 15 и 16 разъема. Это предпочтительный метод, так как все силовые и сигнальные соединения могут быть выполнены через один соединительный кабель/кабель IDC, что снижает затраты на сборку. Также напряжение питания светодиода не зависит от логического напряжения ЖК-дисплея (VLCD). Это должно помочь устранить любой шум в цепи.

В приведенной ниже таблице интерфейсов контакт 15 (анод) должен быть положительным, а контакт 16 (катод) — заземленным.

ОБРАТНАЯ ПОЛЯРНОСТЬ СВЕТОДИОДНОЙ ПОДСВЕТКИ:

По моим оценкам, у 50% ЖК-дисплеев, оснащенных светодиодной подсветкой, контакт 15 установлен на «плюс», а контакт 16 на «землю». 50% ЖК-модулей. Если вы включите ЖК-дисплей и обнаружите, что дисплей работает, но подсветка темная, значит полярность подсветки ЖК-дисплея обратная .

Это простое решение, которое можно решить, поменяв местами перемычки на печатной плате. Если вам нужна помощь, обратитесь в нашу службу технической поддержки в США по телефону 480-503-4295 .

Способ № 2: подключение светодиодной подсветки через разъемы A и K

Второй наиболее популярный способ управления светодиодной подсветкой — через контакты A и K, расположенные сбоку ЖК-модуля. A обозначает анод и является положительной стороной светодиодной подсветки, K обозначает катод (да, это пишется с помощью C, но используется буква K, но это совершенно другая тема).

Это обычная практика, когда ЖК-дисплей содержит только четырнадцать контактов, а не два дополнительных контакта (15 и 16) для подсветки.

На изображении ниже показаны соединительные контакты на правой стороне печатной платы, помеченные «+» и «–». Некоторые печатные платы (печатные платы) имеют маркировку «+» (A) и «-» (K), а в некоторых случаях — «земля».

Многие OEM-производители предпочитают добавлять отдельные кабели к A и K с целью обеспечения независимого питания и заземления подсветки. Это хороший метод, если напряжение подсветки отличается от напряжения логики ЖК-дисплея или если вам требуется два независимых заземления между логикой ЖК-дисплея и подсветкой. Два распространенных метода подключения A и K: через косичку, как показано на фотографии ниже, или с помощью двухпозиционного разъема для сопряжения с печатной платой заказчика.

В большинстве символьных дисплеев A подключен к контакту 15, а K подключен к контакту 16 через дорожки на печатной плате. Если вам нужно отключить эти дорожки для обратной полярности, многие печатные платы содержат перемычки, которые можно отпаять, чтобы создать разомкнутую цепь. Если на печатной плате нет этой перемычки, мы можем изменить конструкцию платы, чтобы отделить A и K от контактов 15 и 16.

Способ № 3: подключить светодиодную подсветку через контакты 1 и 2

Это наименее популярный и наименее рекомендуемый вариант. вариант. Питание светодиодной подсветки берется из того же источника, что и логика ЖК-дисплея. Много раз это делается после того, как дизайн завершен, и о светодиодной подсветке забывают.

Как правило, рекомендуется отделить питание VLCD (напряжение, необходимое для ЖК-дисплея) от питания VLED (напряжение, необходимое для светодиодной подсветки).

У вас есть вопросы о вашем следующем ЖК-дизайне? Мы можем помочь. Позвоните нам по телефону: 480-503-4295 .
