Подключение дома к электрической сети

Главная \ Услуги \ Подключение дома

Согласно ТКП 385-2012 — Нормы проектирования электрических сетей внешнего снабжения напряжением 0,4 – 10 кВ сельскохозяйственного назначения контроль использования и расхода электроэнергии в коттеджах должен осуществляться через выносной учет, то есть подключение дома делается от счетчика электрической энергии, расположенного на границе землевладения. Причина этого требования заключается в свободном доступе к электросчетчику и показаниям со стороны контролирующих служб, а так же в выявлении несанкционированного пользования электричеством на участке. Получив у местного представителя энергосбыта технические условия на присоединение к электросети, и сделав проект, Вам остается только найти подрядчика, который сделает работу.

Я предлагаю воспользоваться моими услугами по подключению дома к линии ВЛ, сборке щита контроля расхода электроэнергии (ЩУЭ), устройству контура и подключению дома к линии и другим электромонтажным работам в кратчайшие сроки. Произвожу работу с соблюдением требований Правил устройства электроустановок и при необходимости предоставлю перечень документов. Вы получите профессиональную консультацию по организации работ в данном направлении и применяемым материалам при комплектации будущих работ. На услугу заключается договор и предоставляется гарантия 5 лет.

При самостоятельной электрификации дома нужно поставить перед собой и найти ответ на семь вопросов, касающихся дальнейшей эксплуатации электрики:

1. Какое напряжение подвести к дому. Электросети рассчитаны на подключение к однофазной либо трехфазной сети. При выборе, а следовательно при постановке вопроса о выдаче технических условий эксплуатирующей районной организацией нужно учесть несколько факторов. Достоинства и недостатки этих систем напряжений рассмотрим в таблице:


   Сравниваемые параметры	Электросеть 220В	Электросеть 380/220В
   Стоимость ПСД	+	+
   Стоимость согласований	+	+
   Стоимость материалов	+
   Затраты на электромонтаж	+	+
   Затраты на заземление	+	+
   Стоимость ЭФИ	+	+
   Затраты на подключение к ВЛ	+	+
   Возможность подключения трехфазных приемников		+
   Стабильность параметров электросети		+
   Возможность подключить комнаты на разные фазы		+
   Подключение силовых нагрузок (электроводонагреватели, электроплиты, электросауны)		+
   ИТОГО:	7+	10+

   Как видим из сравнительной таблицы, достоинство напряжения 220В только в меньшей стоимости материалов, при этом сети 380/220В более надежны и универсальны. Поэтому при получении техусловий требуйте возможность подключения электричества к трехфазной сети.

2. Подключение электричества к дому. Для оформления проектно-сметной документации в Минске есть много предложений от организаций всех форм собственности. Грамотно составленный документ — залог дальнейшего успеха. Поэтому при заказе этой услуги обратите внимание на следующее: составление ПСД оформляются договором, документация проходит согласование в органах энергонадзора и энергосбыта, о чем свидетельствует печать установленного образца. Только после этого можно приступать к работам по подключению электричества.
3. Приобретение комплектующих. При закупке помните, что силовой ввод к дому предназначен для передачи и контроля наибольшей мощности на участке, следовательно все элементы находятся под постоянной нагрузкой и места ввода пломбируются. Поэтому к качеству материалов предъявляются жесткие требования, так как замена или их ремонт потребуют дополнительных согласований с представителем энергосбыта. Учитывая эти особенности комплектующие нужно приобретать у проверенных поставщиков с предоставлением сертификата и гарантии на товар. Комплектность электроустановочных изделий определяется ПСД в виде перечня используемых материалов. Его достаточно предъявить в магазине для комплектации выносного учета на участке.
4. Параметризация прибора контроля (электросчетчика). Согласно последних норм и правил для контроля расхода электроэнергии должны применяться многотарифные электронные счетчики белорусского производства. Те приборы, которые Вы приобретете в магазине изначально настроены на заводские параметры, поэтому им необходима параметризация на несколько тарифов (дневной, ночной). Эту операцию делает «Энергосбыт» с выдачей акта о параметризации.
5. Электромонтаж объекта. После того как у Вас на руках окажется проект, необходимое оборудование, поверенный электросчетчик можно начинать монтаж по подключению дома к электричеству. Эту задачу лучше всего поручить опытному подрядчику, у которого есть допуск к работе в электроустановках до 1000В, имеется необходимое для электромонтажа оборудование и главное есть подтвержденный опыт в этой сфере. Добросовестный исполнитель обязательно перед началом работ осмотрит объект и только потом заключит с Вами договор и предоставит гарантию. В объем работ подрядчика по подключению электричества к дому входит монтаж щита учета электроэнергии (ЩУЭ), прокладка силового кабеля по опоре ЛЭП и его разделка, монтаж внутренних соединений в ЩУЭ с установкой счетчика, автоматов защиты, устройств защитного отключения и других элементов, предусмотренных настоящим проектом на подключение электричества, монтаж заземляющего устройства с последующим соединением его со щитом.
6. ЭФИ. После монтажа выносного учета необходимо произвести электрофизические измерения (ЭФИ). Они подразумевают под собой испытание изоляции установленных приборов и проводов, измерение сопротивления заземляющего устройства и цепи между заземлением и металлическими конструкциями выносного учета в целом. Вышеперечисленные измерения имеет право производить только аккредитованная организация, имеющая лицензию на производство такого рода испытаний. По окончанию испытаний предоставляются протоколы измерений установленной формы — это является условием для подачи напряжения.
7. Подача напряжения на ввод. Следующий этап — это согласование с районным представителем энергонадзора в Минске или Минском районе, после чего выписывается наряд на подключение электричества к дому в присутствии инспектора энергосбыта с последующим опломбированием ввода электричества в дом. После успешного выполнения всех операций заключается договор на потребление электроэнергии.

Памятка по комплектации выносного учета при подключении дома

Типовой состав материалов для проведения работ:

1. Противовзломный ящик с окном и системой крепления при монтаже на воздушную опору.
2. Вводной автоматический выключатель с номинальным током расцепителя, предусмотренным ПСД.
3. Коробка для пломбировки вводного автомата при отсутствии специально установленной в щите выносного учета.
4. Электронный счетчик энергии, предусмотренный ПСД.
5. Диф-автомат на 4 полюса с током расцепителя 16А при питании от сети напряжением 380/220В.
6. Диф-атомат на 2 полюса с током расцепителя 16А при питании от сети напряжением 220В.
7. Розетка трехфазная открытого исполнения.
8. Розетка трехфазная с заземлением на дин-рейку.
9. Нулевые шины.
10. Кабель ВВГ-3х6-1,5м для монтажа схемы внутренних соединений
11. Провод-3х2,5-1м для розеток.
12. Кабель АВВГ-4х16-10м при креплении шкафа выносного учета на опоре.
13. Металлорукав ǿ25-3м для ввода в шкаф.
14. Провод АВБбШв при установке на стойке для прокладки в земле.
15. Арматура для заземления — 6 шт. по 2,5м ǿ 12.
16. Провод для подключения дома (длина определяется по месту установки)

* Примечание: этот перечень составлен по опыту реализованных типовых проектов и при высоте воздушной опоры линии электропередач 6,5-7м. Точная комплектация зависит от конкретных технических условий и проектно-сметной документации (ПСД).

Порядок выполнения работ

1. Определяется место установки ящика: это воздушная опора, если она расположена рядом с участком, или стойка, установленная непосредственно на границе балансовой принадлежности. При расположении на стойке прокапывается траншея до места установки на глубину 0,8 метра и организовывается подушка из мелкого песка до глубины 70 сантиметров для избежания разрывов в следствии движения слоев земли в разные поры года.
2. Жила прокладывается в электротехнической трубе ПНД, как правило диаметром 32 мм., либо в пластиковой водопроводной трубе. Укладка кабеля производится с изгибами, для компенсации линейных смещений слоев. Конец трубы к электрошкафу должен выходить выше уровня земли и над стойкой, а на электростолбе на высоту 3 метра, для избегания механических повреждений кабеля. Выходы труб заделываются водостойким герметиком.
3. Изготавливается опалубка под фундамент для стойки и в нее заводится труба, дно так же подсыпается гравием. Для фундамента используется песчано- цементная смесь в соотношении 1:3 с добавлением мелких камней.
4. На следующем этапе производится послойная засыпка гравием, затем грунтом, не содержащим камней и других примесей с поэтапной утрамбовкой каждого слоя. Выше токоведущей жилы на расстоянии 10–20 см укладывается сигнальная лента на случай проведения других земляных работ.
5. Устанавливается стойка вместе со шкафом выносного учета и монтируется провод. В конкретном примере конструкция крепится при помощи четырех анкерных болтов.
6. На заключительном этапе монтируется кабель на опору. Для крепления используют остатки силового провода. Для присоединения к токоведущим частям оставляется запас около 1,5 метра для изготовления гибких компенсаторов, во избежание обламывания в месте присоединения.
7. По такому же принципу устраивается траншея для монтажа системы заземления. Форма принимается в зависимости от расположения на участке либо в одну линию либо треугольником но с соблюдением расстояния между стержнями заземления 2,5 метра. Ключевую роль здесь играет площадь растекания тока короткого замыкания, которая зависит от залегания стержней. Глубина траншеи составляет не менее 0,5 метра.
8. Заглубление электродов делается при помощи ввинчивания или вбивания кувалдой или перфоратором и специальной насадки под патрон SDS. Соединение элементов системы заземления допускается только при помощи сварки, при этом длина шва равна или больше двух диаметров заземляющего стержня.
9. Места соединений засыпаются гравием, не содержащим посторонних и органических примесей. Остальные слои засыпаются так же, как и при организации выносного учета. По окончании поверхность разравнивается и производятся электрофизические измерения.

Заказывайте подключение дома с разработкой проекта, комплектацией, монтажом и согласование проектно-сметной документации. Возможна реализация любого этапа отдельно.

Примеры выполненных работ:

Установка ящика с боксом для опломбирования ввода
Пластиковый шкаф, не требующий заземления
Монтаж пластикового шкафа для подключения загородного дома
Монтаж шкафа с внешней розеткой на 380В
Установка ящика учета электроэнергии
Подключение дома через ящик с большим монтажным пространством
Подключение деревянного дома в металлическом боксе
Сборка и комплектация шкафа контроля электроэнергии
Замена старой панели со счетчиком на новую
Монтаж схемы выносного учёта в пластиковом шкафу, не требующем заземления
Установка дополнительной защиты кабеля при вводе в дом, выполненной из стальных труб
Шкаф выносного учёта дома с электроотоплением на два тарифа
Монтаж электрощитов в доме при электрическом отоплении конвекторами от отдельного счетчика
Монтаж шкафа выносного учёта дома с электроотоплением на два тарифа
Электрощиты для дома с электрическим отоплением

ᐉ Что удобнее в частном доме – одна фаза или три?

При обустройстве частного дома, большого коттеджа или просто дачного домика встаёт вопрос, каким образом лучше оборудовать внутреннюю электросеть. И одним из первых факторов является тип питания – трёхфазный или однофазный. Как пользователи, так и мастера уже долго спорят о преимуществах каждого способа, его сильных сторонах и удобстве, не приходя к единому мнению. Сегодня и мы включимся в эту дискуссию, чтобы попробовать разобраться в разнице между двумя типами схем питания.

Если наши читатели не очень хорошо разбираются в электротехнике и не могут самостоятельно увидеть принципиальную разницу между трёхфазной и однофазной сетью, мы поясним. Все бытовые электроприборы рассчитаны на питание от однофазной сети 220 В – той, в которой есть всего два полюса (фаза и ноль). Соответственно, в трёхфазной сети на 380 В проводников будет четыре (три фазы и ноль). Если в каждом случае также учитывать заземление, число токоведущих жил увеличится на единицу – три и пять, соответственно. Однако, что всё это изменит на практике? Давайте разбираться.

Структура энергопотребления в современном доме

Вряд ли кто-нибудь станет спорить с тем, что в наше время потребление электроэнергии значительно возросло по сравнению с концом прошлого века. И речь, разумеется, не о числе светильников в жилище, а об обилии различных электрозависимых приборов, компьютерной техники, аудиосистем, кухонных устройств и пр. Темпы потребления просто колоссальны, и они продолжают ежегодно расти. Чтобы эффективно выполнять хозяйственные задачи, население запасается всё более мощными утюгами и пылесосами, переходит на электроплиты и бойлеры. К примеру, лет тридцать назад проектировщики закладывали на одну квартиру или частный дом лимит нагрузки с амперажем в 8-10А, подразумевая большой запас, а по нынешним временам к границам данного предела может подойти даже мощный электрочайник. Привычная нам однофазная сеть часто не выдерживает подобных перегрузок, а потому наблюдается повсеместный переход на трёхфазную.

Нередко можно услышать, будто подключение по трёхфазной схеме позволит многократно увеличить допустимую мощность подключаемых электроприборов. На самом деле, такая формулировка не совсем корректна. В действительности, предельная нагрузка дома лимитируется в технической документации на подключение. Как правило, для трёх фаз данная величина соответствует 15 кВт. При этом для однофазной сети она может быть равна 10 или всё тем же 15 кВт. Таким образом, выигрыша по мощности владельцы дома с трёхфазным питанием не получают или он довольно мал.

Если сказанное выше Вас запутало, сейчас последуют разъяснения и аргументация. Преимуществом трёхфазного способа подключения для некоторых людей может стать сечение питающего кабеля. При равной совокупной мощности на одну фазу потребуется куда более толстый кабель или провод. Как известно ещё из школьного курса физики, мощность прямо пропорциональна силе тока. Применительно к рассматриваемой ситуации это означает, что в случае распределения тока по трём проводам, на каждый из них нагрузка будет меньше. А это означает, что и автоматический выключатель на вводе получит меньший номинал.

Разумеется, одно лишь сечение провода не может иметь решающего значения при обустройстве электропроводки, однако оно влечёт за собой другие последствия. Например, габариты распределительного щитка возрастут пропорционально числу фаз. Мало того, что вводной автомат займёт место трёх-четырёх стандартных модулей внутри бокса, так ещё и УЗО будут иметь повышенные габариты. Нередким сейчас является и случай, когда фазы разводятся прямо в щитке, делая его многоярусным, с собственным комплектом УЗО, реле напряжения и узлами дифференциальной защиты на каждом ярусе. Если принять во внимание размеры счётчика и набора автоматов для групповых электроточек, становится понятным, что вводной щиток при трёхфазном способе ввода получается действительно крупным.

Последний аспект звучит как один из негативных факторов, однако мы стремимся описывать картину наиболее объективно, не делая преждевременных выводов за читателя, а потому продолжим рассматривать плюсы и минусы разных видов подключения неотрывно друг от друга. Так, для частного дома или дачи именно трёхфазный ввод несёт дополнительные удобства. Имея возможность подключить сюда сварочный аппарат, мощный электрический котёл или асинхронный двигатель, домашний мастер получает безопасно работающие агрегаты с наивысшими эксплуатационными характеристиками, которые не приводят к перекосу фаз в процессе работы.

Отметим также, что явление перекоса фаз не в полной мере находится в зоне ответственности конечного потребителя. Даже если вводной трёхфазный кабель приходит напрямую от воздушной линии электропередач без каких-либо промежуточных устройств, обеспечить идеальный баланс напряжения между тремя жилами невозможно. В дальнейшем же, задача по балансировке нагрузок на фазы действительно ложится на электрика, выполняющего внутридомовую разводку. Если в общей питающей сети Вы делите три фазы с другими потребителями, то в своей внутренней способны самостоятельно распределить нагрузку наиболее равномерно на основании информации о имеющихся приборах и устройствах.

В однофазной сети, типичной для квартир в многоквартирных домах, можно наблюдать картину, что одна из фаз заметно «проседает», из-за чего у одних жильцов на этаже постоянно недостаточно высокое напряжение. Собственники же домов с трёхфазным вводом могут изначально проверить стабильность напряжения в каждом проводнике и отвести под наиболее важные потребители две условно надёжные жилы, уменьшив совокупный перекос.

Из вышесказанного очевидно, что главным достоинством трёхфазного ввода является возможность подключения мощных электроприборов и устройств, рассчитанных на питание от 380 В. В то же время именно повышенный вольтаж является источником дополнительной опасности во время выполнения электромонтажных работ. Последнее обстоятельство говорит не только о необходимости соблюдать аккуратность при сборке питающих цепей, но и о том, что ток короткого замыкания в рассматриваемом случае будет выше. Это означает увеличение пожароопасности объекта в целом, а при кустарном подходе к электромонтажным работам – и саму вероятность возгорания.

На практике основной мотивацией собственников для проведения трёхфазного питания частных домов являются лишь три фактора. Первый – возможность эксплуатации мощной силовой техники и сельскохозяйственных установок, требующих 380 В. Второй – возможное повышение порога совокупной мощности энергопотребления (если энергоснабжающая компания этого не запрещает). Третий – глобальная независимость от других домохозяйств в общей сети за счёт возможности самостоятельно перераспределить фазные провода между группами потребителей. Специалисты предлагают определять необходимость выполнения трёхфазного ввода по жилой площади. Для дачи на 30-50 кв. метров обычно достаточно однофазной сети, если не планируется эксплуатация мощных измельчителей или мотокосилок, для частного дома с той же площадью трёхфазный ввод рекомендуется лишь для повышения стабильности напряжения в сети, а для коттеджей от 100 кв. метров и более он уже обязателен.

Напоследок здесь хочется отметить различие в расходе материала. Обычно об этом задумываются не сразу, однако данный фактор необходимо иметь в виду. Так называемое истинно трёхфазное питание будет присутствовать всего в паре узлов на всё домохозяйство, а затем один вводной кабель всё равно пройдёт через коммутационный узел, где разделится на три двужильных. На первый взгляд может показаться, что расход проводов практически не будет зависеть от способа ввода питания в здания, поскольку общей точкой схождения проводников всё равно остаётся вводной щиток, однако это не совсем так. Если Вы хотите сделать действительно безопасные контуры электроснабжения, в некоторые места дома всё равно потребуется тянуть дополнительные провода. К примеру, если розетки на кухне, в столовой, в ванной комнате и туалете, а также в кладовках Вы присоединяете к одной фазе, спальню, гостиную и другие жилые комнаты, расположенные дальше упомянутой группы помещений, лучше запитать от другой фазы. Это означает, что провода в каждом случае пройдут мимо ближних распределительных коробок, чтобы коммутироваться в дальних. Экономить на подобных вещах совершенно бессмысленно, если изначально ставится цель повысить надёжность и безопасность домашней электросети.

Как провести трёхфазную сеть?

Проводкой системы с таким вольтажом должны заниматься профессионалы – монтажники из горэлектрослужбы или иной обслуживающей компании. Делается это не только из-за повышенной степени опасности самих работ, но и из-за необходимости детального согласования большого пакета документов. Владельцу дома будет необходимо предоставить не только паспорт и документы, подтверждающие право собственности на дом, но также план электропроводки в жилом помещении. При этом следует обратить внимание на простой факт: если речь идёт о частном коттедже, который только был возведён, план разводки специалисты могут и не попросить (к тому же, он не всегда составлен в окончательной редакции), а при смене питания с однофазного на трёхфазное в старом дачном домике такой документ обязателен.

Разумеется, потребители часто негодуют, сетуют на бюрократию в подобных делах, однако в действительности представители контрольных и монтажных организаций делают упор на безопасность. Всё просто – перед подключением новой питающей линии нужно проверить состояние имеющейся электропроводки. Если будет обнаружено, что она слишком старая, в подключении трёхфазного ввода откажут. Более того, бывают случаи, когда по результатам замеров сокращают даже имеющийся лимит мощности однофазной сети. Выход из подобных ситуаций только один – полностью менять проводку. Иногда потребителям везёт чуть больше, и у них получается договориться хотя бы на то, чтобы работы по подключению трёхфазного питания и замене электропроводки в доме производились параллельно. В большинстве же случаев представители энергосетей отказываются начинать монтаж до того, как проводка будет готова.

Многие усматривают в подобном подходе коррупционную составляющую, но на самом деле это забота о муниципальной собственности, о линии питания в целом. Если электроавария произойдёт внутри однофазной сети в отдельном домохозяйстве, ущерб даже в самом худшем случае ограничится локальным пожаром. Если же авария случится в трёхфазной сети, велика вероятность, что это спровоцирует каскадный перекос фаз у нескольких домов сразу, а это при неблагоприятных условиях может вылиться даже в повреждение магистральной линии электропередач. Несмотря на всю веру в современную защитную автоматику, эффект каскадирования перекоса фаз часто является виновником пожаров в садовых товариществах и в частном секторе, провоцируя выход из строя сотен метров ЛЭП. Спасти своё имущество в подобных ситуациях удаётся лишь тем, у кого УЗО и реле напряжения стоит на каждой фазе, а вся электросеть оборудована дополнительной дифференциальной защитой и вводным автоматическим выключателем.

В более сложных ситуациях обстоятельства складываются таким образом, что даже при соблюдении всех норм безопасности со стороны потребителей, подключение трёхфазной сети с целью повышения предела доступной мощности электропотребления является невозможным. Например, снабжающая компания заблаговременно распределила нагрузку по числу домов и увеличивать её попросту некуда – тем более, при подключении трёхфазным способом. Чтобы получить желаемый результат, на территории участка приходится создавать локальную трансформаторную будку. А это повлечёт за собой дополнительные трудности, необходимость согласования большого пакета документов и, разумеется, существенно увеличит расходы на прокладку питающей линии. Насколько всё это полезно и рентабельно в конкретной ситуации, каждый потребитель уже должен определять самостоятельно.

Схема подключения трехфазного УЗО к сети

Подключение трехфазного УЗО широко используется в обеспечении безопасности электротехнической промышленности. Четырехполюсные модули защиты от токов утечки предназначены для установки в распределительных сетях, на вводные клеммы которых подается напряжение трех фаз. Как правило, в квартире многоэтажки система электроснабжения на 380 Вольт не находит применения, а вот в частном доме, в гараже или на даче это вполне приемлемый вариант. УЗО подключаются в распределительном щите вводного устройства и служат для защиты электропроводки от возгорания в случае утечки, порог их срабатывания рассчитан на большие токи. На практике также находит применение включение трехфазного устройства защиты от утечки в цепь двигателя. Для защиты человека от повреждения током утечки необходимо подключить к однофазным группам электропитания дополнительное устройство защиты, токовая уставка которого составляет порядка 10-30 мА. В данной статье будут рассмотрены различные схемы подключения трехфазного УЗО в сеть 380 Вольт.

• Что важно знать?
• Обзор схемы

Что важно знать?

Прежде чем приступить к установке устройства, необходимо ознакомиться с правилами цветовой маркировки проводов. В соответствии с требованиями ПУЭ принят следующий порядок маркировки жил по цвету:

Обзор схемы

Монтаж четырехполюсного модуля УЗО основан на том же принципе, что и для двухполюсного устройства, используемого в однофазных сетях питания. Производитель прикладывает к изделию паспорт, в котором указана наиболее распространенная схема подключения устройства защитного отключения к трехфазной сети с использованием нейтрали. Для удобства монтажа схема подключения нанесена на корпус модуля и выглядит следующим образом:

Схема подключения четырехполюсного УЗО на три фазы проста и доступна человеку, не имеющему квалификации электрика. К четырем входным клеммам устройства подключаются три фазы питающего напряжения 380 вольт и нулевой рабочий проводник.

Проводники, идущие от четырех выходных клемм, подключаются к распределительной сети дома, квартиры, дачи или гаража. При том, что 3 фазы (А, В, С) питают электроэнергией приборы, рассчитанные на 380 вольт, а каждая отдельная фаза в сочетании с нулевым проводом N обеспечивает питание группы однофазных потребителей 220 вольт. К трехфазной сети 380 вольт можно подключить насос, компрессор, бетономешалку, токарный станок или сварочный аппарат. Дальнейшее подключение к одной фазе производится через автоматические выключатели.

Для защиты от токов утечки в сети 220 вольт необходимо предусмотреть подключение однофазных УЗО или дифференциальных автоматов. Обычно эти устройства защиты устанавливают в местах, насыщенных электроприборами, а также в помещениях с высокая влажность: на кухне или в мастерской, в бане или ванной. Для удобства электромонтажных работ, ремонта и обслуживания нулевой проводник N целесообразно вывести на нулевую шину, расположенную в распределительном щите, как показано на схеме ниже:

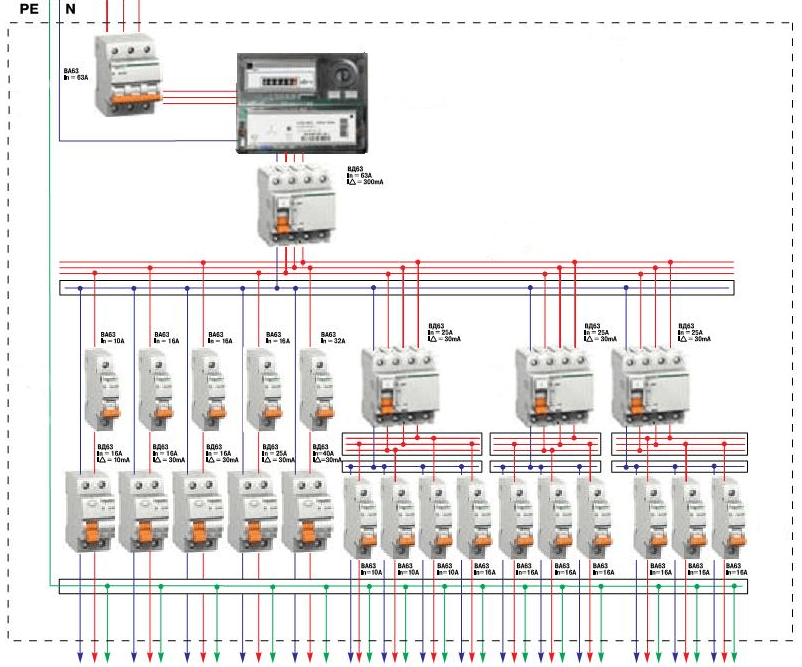

Трехфазный модуль УЗО монтируется в щит вводного устройства на din-рейку, как и автоматы, оснащен быстросъемными креплениями. Подключение происходит после счетчика. Одно трехфазное устройство защиты от токов утечки может использоваться для защиты сразу трех однофазных сетей.

Перед тем, как произвести подключение в доме четырехполюсного УЗО, необходимо учесть систему заземления электросети, по которой к нему подведено электричество. Однофазные устройства могут сохранять работоспособность при подключении к сети 220 В, как с заземлением, так и без заземления. Работа трехфазного устройства защиты от утечки допускается только в сетях с системой tn-s, предусматривающей нулевой рабочий и нулевой защитный проводник.

Как правило, основная часть электрических сетей отечественного жилого фонда работает в устаревшей системе tn-c, в которой отсутствует проводник заземления. Работа трехфазного УЗО в системе tn-c категорически запрещена. В этом случае ПУЭ разрешает использование трехфазных устройств, только если предусмотрено заземление дома. Для установки этого устройства и защиты электропроводки дома от пожара, который может возникнуть в результате утечки тока, необходимо оборудовать заземляющий контур, который обеспечит переход на систему tn-c-s.

Напоследок рекомендуем ознакомиться с видео с еще одной схемой установки УЗО на 380 В, без нулевого провода:

Вот мы и рассмотрели возможные схемы подключения трехфазного УЗО к сети. Как видите, подключать защитное устройство можно различными способами, все зависит от условий использования.

Полезно будет прочитать:

• Как собрать распределительный щит 380 В
• Ошибки в проводке
• Причины срабатывания устройства защитного отключения

Опубликовано:
29.03.2017
Обновлено: 03.11.2017

1 Комментарий

Типичное трехфазное питание в разных странах

ПредыдущийСледующий

Чтобы заказать панель управления, укажите минимальное количество фаз, линейное напряжение и мощность, требуемую от панели (кВт).

Компания MHI свяжется с вами для получения подробной информации о SCR, плавном пуске и рейтингах, таких как UL, cUL, CE.

ТРЕХФАЗНЫЕ НАГРУЗКИ в трехфазной системе — треугольник и звезда. В конфигурации «треугольник» три фазы соединены треугольником, тогда как в конфигурации «звезда» все три нагрузки подключены к одной нейтральной точке.

Delta Configuration

R = R1 = R2 = R3 (Balanced Load)
Power =  3(VP ² )/R =3(VL ² )/R

Power -Дельта = 1,73 x VL x IL

IP = IL/1,73
VP = VL

Звезда

R = R1 = R2 = R3 (Сбалансированная нагрузка)
Мощность = (6VL 90 91) R = 3(VP ² )/R

Power-Wye = 1,73 x VL x IP
IP = IL
VP = VL/1,73

——————————————————————————————— ————————————————-

3-фазный открытый треугольник (открытый треугольник, 6 проводов)

3-фазный замкнутый треугольник (3-проводной)

Пожалуйста, изучите диаграммы выше для систем треугольник и звезда (звезда).
