Как подключить варочную панель и духовой шкаф к одной розетке: схема

В многоквартирных домах, особенно старой постройки, в кухне имеется один электрический кабель. Он предназначен для подключения электроплиты. Но современное оборудование развивается, и на смену обычной плите пришла более развитая и мощная техника, требующая большей нагрузки. Большой популярностью пользуются зависимые и независимые духовки и варочные панели. В таком случае требуется подключить варочную панель и духовой шкаф к одной розетке. Осуществлять присоединение нужно с учетом всех нюансов и при соблюдении техники безопасности.

Содержание

  1. Параметры плит и выбор розетки
  2. Выбор средств защиты
  3. Чем отличается независимый духовой шкаф от зависимого
  4. Подключение оборудования

Параметры плит и выбор розетки

Схема розеток духового шкафа и плиты

Современные духовки и варочные панели относятся к категории мощной бытовой техники. Для работы они требуют мощности от до 10 кВт. Чтобы подсоединить такую технику, нужно выбрать правильную розетку и кабель подходящего сечения. Бытовая техника мощностью до 3,5 кВт оснащена собственным разъемом розетки на 16 А и рассчитана на сеть 220 В.

Для варочной панели требуется самостоятельно выбрать весь комплект для подключения к электросети. Мощные устройства с нагрузкой от 3,6 кВт до 7 кВт нужно подключать через силовую розетку на 32 А.

Силовые электророзетки бывают накладные и внутренние. Накладные изделия используются при прокладке электропроводки открытым способом. Обычно такие модели устанавливаются в деревянных домах и помещениях с повышенным уровнем влажности благодаря их защищенности от пыли и воды. Внутренние розетки монтируются в саму стену и используются в панельных и кирпичных зданиях.

По назначению и особенностям конструкции розетки бывают:

  • для однофазных сетей 220В;
  • для трехфазных сетей 380В;
  • имеющие отдельный контакт для заземления или без него;
  • с фиксацией,кнопочной или резьбовой, с помощью накидной гайки;
  • с интегрированными устройствами — УЗО, реле отключения, таймер;
  • со шторками, закрывающими входные отверстия розетки.

Основные критерии выбора розеток для духовых шкафов:

  • Сила тока. Нужно заранее узнать максимальную нагрузку от бытовой техники, которая будет подключаться к точке питания. С учетом этого значения выбирается электророзетка.
  • Фаза – 220 В или 380 В. В квартирах однофазные сети, в загородных домах – трехфазные.
  • Степень защищенности от влаги и пыли. Записывается как IPxx, где первая цифра – уровень защиты от пыли, вторая – защита от влаги. Кухня является помещением с повышенным уровнем влажности, для нее минимальный показатель составляет IP24.

В квартире проложена проводка со своими параметрами, выполненная из определенного материала. Эти данные потребуются для дальнейшего подключения бытовой техники.

В домах, построенных до 2001 года использовалась алюминиевая проводка. Новые дома или здания, в которых проводился капитальный ремонт с заменой электропроводки, оснащены более безопасными и устойчивыми медными проводами.

Сечение кабеля варочной панели и духового шкафа

Сечение кабеля выбирается с учетом нагрузки. Узнать его можно по специальным таблицам, в которых представлена зависимость диаметра провода от подключаемой нагрузки. Расчет производится на основе ПУЭ 7. Например, для медного кабеля сечением 6 кв. мм максимальная мощность не должна превышать 7,4 кВт для скрытой проводки и 11 кВт для открытой. Для алюминиевого провода аналогичного сечения эти значения будут равны 5,7 кВт для скрытой и 8,5 для открытой проводки. На медный кабель сечением 4 кв.мм можно подавать максимальную мощность до 5,9 кВт при скрытой проводке и до 9 кВт при открытой. Аналогичный алюминиевый кабель выдерживает 4,6 кВт и 7кВт соответственно.

Кабель должен иметь двойную изоляцию, выполняться из негорючего и водостойкого материала. Рекомендуется брать провода марки ВВГ с тремя или пятью жилами (в зависимости от количества фаз).

Выбор средств защиты

На мощные бытовые приборы обязательно должны устанавливаться средства защиты. К ним относятся автоматические выключатели и УЗО. На духовой шкаф и варочную панель мощностью до 5,9 кВт нужен автоматический выключатель на 32 А. Ток автомата аналогичным образом выбирается по таблице с учетом суммарной нагрузки.

При выборе автомата нужно брать ближайшее значение, которое чуть выше рассчитанного тока. Сильно завышать значения нельзя. В этом случае повышается риск пропуска превышения нагрузки, что может привести к выводу из строя техники или возгоранию.

Чем отличается независимый духовой шкаф от зависимого

Духовки можно разделить на 2 группы – зависимые и независимые. Они различаются конструкцией и способом подключения к электричеству.

Зависимые модели устанавливаются в нишах специально разработанной мебели. Духовка и варочная панель ставятся друг над другом. Они имеют единую систему подключения к электроэнергии и общий способ управления. Использовать их отдельно друг от друга нельзя. Такие приборы широко представлены на рынке бытовой техники.

Независимые устройства постепенно вытесняют зависимые. Они отличаются удобством, простотой монтажа и использования. Духовка и варочная панель не связаны друг с другом, ими можно управлять по отдельности. Общих проводов у них нет, что облегчает процесс подсоединения. Способ управления каждым прибором может быть разный – сенсорный, клавишный, дистанционный.

Подключение оборудования

Этапы подключения техники

Алгоритм подключения варочной панели и духового шкафа в одну розетку:

  1. Подбор необходимых материалов (электророзетки, кабели, профессиональные инструменты).
  2. Выбор оптимальной схемы подключения.
  3. Установка в распределительный щиток отдельного автомата защиты для плиты и прокладывание от него отдельного кабеля.
  4. Установка розетки и присоединение вилки с кабелем.

Для монтажа варочной панели понадобятся следующие инструменты:

  • дрель;
  • электрический лобзик;
  • нож;
  • отвертки;
  • линейка;
  • карандаш;
  • угольник;
  • картон.

Установка осуществляется в 3 этапа:

  1. Измерение размеров плиты. По замеренным данным нужно создать шаблон на картоне, который потом переводится на поверхность тумбы.
  2. Размеченную часть нужно вырезать для установки плиты. Это делается с помощью лобзика по намеченному контуру.
  3. Финальный этап – установка и крепление плиты. В проделанное отверстие ставится варочная панель. Места соединения следует заделать герметиком.

По действующим требованиям СНиП подсоединять плиту можно только через отдельный силовой кабель. На него запрещено устанавливать розетки и другие точки потребления электроэнергии.

В квартирах схема подключения предусматривает только однофазное подключение к 220 В. В коттеджах и частных загородных домах встречаются трехфазные электросети на 380 В. Это нужно учитывать при присоединении.

Чтобы равномерно распределить нагрузку на сеть, можно реализовать схему с двумя фазами, нулем и заземлением. Во время подключения важно не перепутать жилы. На счетчиках, автоматах и других приборах делается буквенно-цифровая маркировка. Буквами 1L, 2L, 3L обозначаются фазы, N – ноль. Земля обозначается соответствующим значком или буквами PE. Жилы обычно маркируются цветами. Желто-зеленый провод всегда обозначает землю (желтый с зеленой полосой). Голубым или синим отмечают ноль. Фаза может окрашиваться в любой другой цвет.

Панель должна подключаться к кабелю через специальную коробку клеммных колодок или через элеткророзетку. Первый способ часто используют профессиональные электрики. Он надежный, но неудобный в эксплуатации. При необходимости демонтажа панели придется отключать провода в клеммной коробке, а затем заново их подключать. Использование вилки и розетки упростит процедуру.

Кабель можно присоединить к вилке и розетке несколькими методами. Первый способ — жила зачищается от изоляционного покрытия на 5 мм и фиксируется винтом. Второй метод является более безопасным и устойчивым. Подключаемый проводник очищается от защитного слоя примерно на 1,5 см, складывается в виде кольца вокруг фиксирующих винтов и зажимается. Безопасность достигается за счет увеличения площади соприкосновения.

Провод может состоять из множества тонких жил. Они легко разрушаются в процессе эксплуатации, поэтому рекомендуется их обработать паяльником.

Клеммная колодка или розетка должна устанавливаться рядом с плитой. Место установки должно быть доступным, чтобы при необходимости пользователь мог до нее добраться.

Подключение варочной панели и духового шкафа к электросети. Схема подключения, розетка для варочной панели. Видео

Содержание статьи:

  • Основные правила подключение варочной панели
  • ​Алгоритм подключения варочной панели и духового шкафа
  • Как установить варочную панель. Методика монтажа
  • Как реализовать схему подключения варочной панели и духовки
  • Видео подключения варочной панели к сети
  • Какую установить розетку для варочной панели и духового шкафа? Советы по выбору

  Каждая домашняя хозяйка предпочитает, чтобы на кухне была установлена современная и удобная техника, позволяющая сэкономить время приготовления пищи. Инженерная мысль крупнейших производителей бытовых устройств (Samsung, Zanussi, Bosch, Elektrolux, Hansa) не стоит на месте и с каждым годом появляются все более совершенные приборы.

подключение варочной панели к электросети

   Чтобы быть уверенным в надежности и безопасности, необходимо знать, как правильно подключить электроплиту или духовку, какие существуют особенности и основные ключевые моменты:

  • во-первых, подключение варочной панели к электросети обязательно должно предусматривать наличие защитного заземления. Узнать, есть оно или нет, можно, посчитав количество контактов на вилке или в розетке для электроплиты. Их число должно быть нечетным.

   Например, для сети 220В число контактов — 3, для трехфазной сети 380В — 5.

   Заземляющий контакт на вилке может выглядеть в виде штыря, немного длиннее остальных, или металлических пластин с двух сторон корпуса вилки.

   В электропроводках старых построек или квартир не всегда было предусмотрено наличие заземления, поэтому придется прокладывать новый электрокабель от распределительного щита. Этот провод должен быть включен в общую сеть с использованием устройства защитного отключения (УЗО) или автомата защиты;

  • во-вторых, если максимум мощности электроустановки более 3,5 кВт, то обязательна прокладка отдельного питающего кабеля, так как стандартная проводка 220 В в квартирах может сильно нагреваться и выйти из строя. А подключить духовой шкаф небольшой мощности можно без прокладки отдельного кабеля;
  • в-третьих, этот кабель не следует нагружать другими электроприборами и в его цепь необходимо установить автомат защиты (для подключения духовки мощностью от 3,5 до 5 кВт — автомат на 25А, а на более мощные плиты — 32А).



​Алгоритм подключения варочной панели и духового шкафа

   Как подключить духовой шкаф или плиту к электричеству самостоятельно? В большинстве новых или недавно отремонтированных квартир отдельные кабели и розетка для варочной панели уже установлены и остается приобрести подходящую вилку. Однако, до сих пор встречаются кухни без этих устройств.

   Общий порядок действий в такой ситуации следующий:

  • Проверить, на какое напряжение рассчитано бытовое устройство и какая схема подключения рекомендована производителем. Такие сведения можно почерпнуть из руководства пользователя (инструкции по эксплуатации), а также, осмотрев место подключения на самом устройстве.

варочная панель и духовой шкаф подключение

   Варочные панели могут быть рассчитаны на подключение в сеть 220В и 380 В, а бытовые духовые шкафы — на напряжение 220В. Клеммы для подключения кабеля питания с завода уже смонтированы с перемычками, которые реализуют схему для включения в розетку на 220В.

   Обычные кухни в многоквартирных домах не имеют выходов сети 380В (это противоречит действующим СНиП), но могут быть оборудованы розетками на 220В.

  •    Выполнить установку в электрощит отдельного автомата защиты сети (АЗС) и проложить от него отдельный кабель. Номинал силы тока АЗС и способ подключения зависят от предполагаемой нагрузки.

как подключить электроплиту самостоятельно

   Для подключения электроустановок, мощность которых не превышает 5 кВт, эта величина составит 25А, а сечение жилы кабеля — не менее 2,5 мм2. В случае использования более мощных устройств — 36А или 40А, сечение — 6 мм2 соответственно.

Подробнее про подбор сечения кабеля читайте здесь

   Марку кабеля следует выбирать негорючую, в двойной изоляции, влагоустойчивую, например, ВВГнг. Для подключения к одной фазе кабель должен содержать 3 жилы, для реализации схемы с двумя фазами необходим кабель на 4 жилы, а для трехфазного подключения — 5-жильный кабель.

  • Установить розетку и присоединить вилку с кабелем. Как правильно подобрать вилку и розетку, будет рассказано ниже.

   Некоторые электромонтажники предпочитают выполнять подключение варочных панелей и духовых шкафов через клеммные колодки, закрепленные на стене, не применяя вилку и розетку. Этот способ не совсем удобен в эксплуатации. Например, при необходимости демонтировать варочную поверхность придется лезть в клеммную коробку, а при установке все коммутировать снова. С соединителями типа вилка-розетка такая процедура выполняется существенно проще.

Как установить варочную панель. Методика монтажа

   Варочные панели — разновидность встраиваемой бытовой техники, соответственно,   перед тем, как подключить электроплиту, необходимо разобраться в технологии этого самого «встраивания», иначе — монтажа изделия в кухонную тумбу.

   Для выполнения задачи своими руками потребуется небольшой набор ручного инструмента:

  • электродрель;
  • электролобзик;
  • отвертка;
  • нож;
  • линейка, угольник, карандаши и картон.

   Монтаж производится в три этапа:

   Разметка будущего выреза под панель. Необходимо с помощью линейки точно измерить ширину и длину габарита под установку.

   Внимание! Измеряйте не саму рабочую поверхность варки, а корпус под ней. Проверить правильность измерений иногда можно по сведениям из инструкции.

   Наиболее удобно производить разметку по шаблону, который нетрудно изготовить из картона. У некоторых моделей такие шаблоны могут входить в комплект поставки.

   Начертите на столешнице тумбы линии будущего разреза с помощью линейки и  угольника. Можно сделать напуск, не более 1 мм, для обеспечения легкого входа панели.

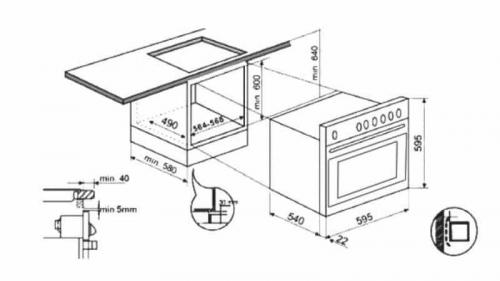

Установка варочной панели в тумбу

   Вырезание ниши для установки панели. Начинать надо с сверления отверстий по углам размеченного прямоугольника. Диаметр сверла должен быть не меньше 9-10 мм. Тип сверла — по дереву или металлу.

   Следующий шаг — выпиливание лобзиком. Пилка лобзика должна иметь мелкий зуб и предназначаться для чистового реза. Для предотвращения образования мелких сколов, места будущего пропила можно заклеить малярным скотчем.

   Пилку лобзика вставьте в просверленное отверстие, подошву плотно прижмите к столешнице и затем начинайте рез, аккуратно проводя электролобзик по линиям разметки с небольшой скоростью.

   Установка и крепление панели. В проделанное окно вставьте варочную плиту, а место сопряжения рабочей поверхности со столешницей загерметизируйте специальным уплотнителем или герметиком на силиконовой основе. В случае необходимости, посадочное окно можно расширить напильником или повторным пропилом лобзика.

   Снизу панель надежно закрепите к столешнице зажимами из комплекта. После крепления, тряпкой удалите излишки герметика или ножом отрежьте выступающие части уплотнителя.

Как реализовать схему подключения варочной панели и духовки

   Согласно действующих строительных норм и правил (СНиП), подключение электроплит должно производиться только радиальным методом. Другими словами, на питание варочной поверхности должен выделяться отдельный кабель, протянутый от главного распределительного электрощита. Категорически запрещено на такой кабель устанавливать иные розетки и электропотребители.

   Схемы подключения духовки и варочных поверхностей в квартирах предусматривают использование только одной фазы сети 220В.

схема подключения варочной панели

   В частных домах нередко имеется ввод трех фаз от линии электроснабжения и целесообразнее смонтировать трехфазную схему, так как при таком подключении, во время работы нескольких конфорок одновременно, нагрузка распределяется не на одну, а на три фазы.

   Если вход питания на клеммной колодке электроплиты изначально собран для применения в сети 220В, то следует перемонтировать его для работы с трехфазной сетью 380В. Для этого необходимо отверткой ослабить болты зажимов клемм и вытащить перемычки. В итоге должно остаться 5 мест подключения.

   Также, для более равномерного распределения нагрузки, можно смонтировать схему с использованием 2 фаз, нуля и заземления.

   В схемах подключения, приводимых в инструкциях по эксплуатации, фазы обозначаются как 1L, 2L, 3L, нулевой проводник — N, а заземление — знаком «земля».

   Бывает, что некоторые производители не устанавливают клеммные колодки, а выводят из электроприбора разноцветные провода, которые могут быть соединены между собой.

   Чтобы определить назначение проводов, необходимо запомнить, что провод заземления — желтого цвета, с продольной зеленой полосой, цвет «ноля» — синий или голубой, «фазы» окрашены в любой другой цвет.

   Панель к радиальному кабелю можно подключить через коробку клеммных колодок или розетку.
Никакого различия в схемах и способах подключения стационарных плит и встраиваемых поверхностей нет.

   Плита к розетке или настенной коробке подключается через кабель питания. Если таковой не входит в комплект изделия, то его приобретают отдельно, руководствуясь правилами выбора сечения и количества жил, указанными выше. На этот же кабель монтируют вилку.



Видео подключения варочной панели к сети

Какую установить розетку для варочной панели и духового шкафа? Советы по выбору

   Все розетки, рассчитанные на силу тока более 25А считаются силовыми. По способу установки они подразделяются на:

  • внешние, накладные. Монтаж розеток этого типа производится прямо на плоскость стены. Они удобны в использовании при прокладке кабелей открытым способом. Кроме того, такие розетки наиболее безопасны для установки в деревянных домах и в помещениях с повышенной влажностью. Именно этот тип розеток имеет наилучшую влаго- и пылезащиту;
  •  внутренние, устанавливаются в специальные подрозетники, вмонтированные в толщу стены. Находят наибольшее распространение в кирпичных и панельных домах, при отделке стен листовыми материалами, типа ГВЛ.

   По назначению и особенностям конструкции розетки делятся на:

  • предназначенные для работы в однофазных сетях 220В;
  • предназначенные для работы в сетях с тремя фазами, 380В;
  • имеющими отдельный контакт для заземления или без него;
  • с фиксаторами, надежно удерживающими соединение с вилкой. Фиксация бывает кнопочная или резьбовая, с помощью накидной гайки;
  • с интегрированными устройствами, например УЗО, реле времени отключения;
  • с шторками, закрывающими входные отверстия розетки. Очень удобно применение этого типа в семьях, где есть маленькие дети. В такую розетку невозможно вставить какой-нибудь иной предмет, кроме вилки.

   Перед тем, как купить розетку для электроплиты, необходимо сделать выбор, который должен основываться на следующих критериях:

  • расчетной максимальной силы тока. Для духовок (мощность до 3-3,5 кВт) достаточно величины в 16 — 25А, для плиты с мощностью до 7 кВт — не менее 32А, а для более мощных установок — 63А. В таких розетках и соответствующих вилках к ним штыри контактов более толстые, материал изолятора более тугоплавкий;
  • количество рабочих фаз. Для подключения на 220 В используется розетка и вилка с тремя контактными группами, а в сетях 380В — с пятью;
  • степень защиты. Защищенность электроприборов от воздействий обозначается кодом IPXX, где ХХ — цифры.

  Первая кодирует степень защищенности от проникновения внутрь корпуса твердых объектов.

  Вторая — код защиты от проникновения жидкостей. Чем больше цифры тем выше класс защиты.

   Например, 00 — защита отсутствует полностью, т. е. контакты открытые. А IP68 — максимальная степень защиты, при которой абсолютно исключена возможность попадания внутрь розетки и вилки пыли и воды (даже при полном затоплении).

   Для бытовых приборов, работающих на кухне, минимальной степенью должна быть IP24 (невозможно попадание внутрь предметов, размером более 12 мм (например, пальцев) и брызг воды, независимо от их направления).

   Кабель подключается к вилке и розетке несколькими способами.

   Первый способ —  жила кабеля освобождается от изоляции на 0,5 см, вводится под прижим и зажимается винтом. Второй способ более надежен: проводник очищается от изоляции на 1,5 см, оборачивается кольцом вокруг винта и прижимается. Площадь соприкосновения будет больше, контакт надежнее.

   Если жила кабеля состоит из множества тонких проволочек, то их необходимо обработать паяльником и оловянным припоем или обжать латунными трубками.

   Розетку или клеммную коробку следует крепить к стене недалеко от плиты, надежно, с помощью шурупов или саморезов, таким образом, чтобы выполнить следующие условия:

  • на розетку или коробку не должна попадать жидкость с плиты или мойки;
  • розетка (коробка) должна быть доступна для электрика, но находиться скрыто, не не виду.

Можно ли установить варочную панель и настенную духовку на один и тот же контур?

Если вы устанавливаете настенную духовку и варочную панель отдельно на своей кухне, к счастью, вам не нужно беспокоиться о подключении двух приборов по отдельности. Вы можете подключить их к той же цепи.

В отличие от традиционных комбинаций плита/духовка, которые подключаются к розетке на 240 вольт, варочные панели и настенные духовки напрямую подключаются к электросети дома через соответствующую распределительную коробку.

Распределительная коробка обычно находится в шкафу над или под настенной духовкой или в шкафу под варочной панелью.

Вы можете подключить варочную панель к той же цепи, что и одну или несколько встроенных электрических духовок. Продолжайте читать, чтобы узнать, как подключить эти приборы к одной цепи и сделать это безопасно.

Нужна ли для электрической варочной панели отдельная цепь?

Национальный электротехнический кодекс (NEC) регулирует бытовые электротехнические правила. Раздел 220.55 разрешает домохозяйствам подключать варочную панель и до двух настенных духовок к одной и той же цепи.

В том же разделе кода описаны допустимые коэффициенты нагрузки и пределы нагрузки для определенного количества устройств плюс общая мощность устройств.

NEC предоставляет рекомендации по суммированию отдельных номинальных мощностей и расчету мощности цепи.

Согласно правилу, до двух настенных духовых шкафов и варочная панель могут считаться одним прибором при условии, что они установлены в одной комнате.

Для варочной панели требуется отдельная ответвленная цепь только в том случае, если не установлены другие встраиваемые приборы для приготовления пищи. В этом случае мощность цепи должна соответствовать мощности полной нагрузки варочной панели.

Подробнее: Кто подключает газовые плиты?

Как соединить варочную панель и настенную духовку вместе

1. Отключите питание от сети

Подойдите к распределительной коробке и отключите питание. Как правило, выключатель плиты и духовки имеет этикетку, поэтому вы знаете, какой из них нажать.

Если меток нет, просматривайте их по очереди, пока не найдете нужную.

2. Откройте распределительную коробку

Снимите крышку распределительной коробки с помощью отвертки. Распределительная коробка представляет собой металлическую коробку, расположенную рядом или рядом с духовкой или варочной панелью.

Внутри коробки находятся три красных, белых и черных провода, соответствующие тем, которые выходят из варочной панели и духовки.

Красный провод является горячим проводом и передает питание. Черный провод является отрицательным и замыкает цепь, а белый провод — это земля. Земля или земля также могут быть зеленого цвета.

3. Зачистите провода

Снимите примерно ½ дюйма с конца каждого провода, используя инструмент для зачистки проводов, предназначенный для удаления пластикового или защитного покрытия. Затем скрутите вместе оголенные концы соответствующих цветов по отдельности и добавьте колпачок для проволочной гайки к каждому новому соединению.

Колпачок для проволочной гайки представляет собой небольшой круглый пластиковый колпачок, который накручивается на оголенные концы проводов для плотного и надежного соединения.

4. Повторно подсоедините распределительную коробку

Вставьте провода обратно в распределительную коробку и привинтите крышку на место.

Теперь, когда вы подключили приборы к одной цепи, вы можете снова включить выключатель и восстановить питание. Проверьте приборы, чтобы убедиться, что они правильно питаются.

С этим относительно простым монтажом справятся многие энтузиасты-сделай сам. Существует множество онлайн-руководств по электробезопасности в доме. Тем не менее, вы можете предпочесть нанять электрика, который сделает эту работу за вас.

Всегда соблюдайте правила техники безопасности. Не забудьте полностью изолировать цепь перед началом работы, откройте распределительную коробку и убедитесь, что вы выключили все электроприборы.

Подробнее: Стоимость установки газовой линии для печи

Заключение

Не забывайте соблюдать все местные правила при выполнении любых электромонтажных работ в доме. Муниципальные правила могут превышать требования, перечисленные в Национальном электрическом кодексе.

В некоторых юрисдикциях указано, что только лицензированный электрик может выполнять такие электрические работы, поэтому вам может потребоваться нанять квалифицированного специалиста, который сделает это за вас. Что еще более важно, некоторые местные правила могут запрещать установку духовки и варочной панели в одной цепи, даже если это разрешено NEC, поэтому сначала проверьте это.

Чтобы узнать больше о домашней безопасности и ремонте, включая ущерб от воды и пожара и восстановление, позвоните экспертам All Dry USA.

  • Автор
  • Последние сообщения

Ben Suiskind

Главный исполнительный директор All Dry USA

Благодаря знаниям Бена и его дальновидному руководству, All Dry USA превратилась в национальную компанию, предоставляющую полный комплекс услуг по восстановлению места по всей территории Соединенных Штатов. Бен имеет многочисленные специальные лицензии и сертификаты в области реставрации и строительства.

Последние сообщения Ben Suiskind (посмотреть все)

Электропроводка варочной панели и духовки — MyBuilder

Пожалуйста, не могли бы вы мне помочь; Делаю ремонт на кухне сына, ставлю электрическую духовку и отдельную плиту. Мощность духового шкафа составляет 2,9 кВт, а плиты — 7,4 кВт (индукционная плита). Я рассчитал, используя электрическую формулу, чтобы найти, сколько ампер потребляет каждый блок I=P/V. Духовка потребляет 12,6 ампер, а варочная панель — 32,17 ампер, всего требуется 44,782 ампера. Я узнал, что 6-мм двойник и земля рассчитаны на 47 ампер. Скажите, пожалуйста, можно ли использовать один и тот же кабель для одновременного питания духовки и варочной панели?

Всем спасибо за советы оставленные на сайте по поводу вышеизложенного. Не могли бы вы помочь мне с дальнейшим советом; Могу ли я использовать 1x 45-амперный двухполюсный разъединитель для одновременной работы плиты и духовки?

3

3 ответа от электриков MyBuilder

Лучший ответ

ДЬЯКОН ЭЛЕКТРИЧЕСКИЕ УСЛУГИ

Гримсби • На сайте с 13 января 2015 г. •

72
рабочие места,
100% положительный
обратная связь

У вас может быть до 15 кВт на 6-миллиметровом кабеле и 32-амперном автоматическом выключателе, так как вы можете применить к нему разнообразие.

Таблица A4 Электротехнические правила

Но с чем-то вроде этого зажгите искру, чтобы сделать это. Это не самодельная работа.

Моя редакция… Бейтсон. Все конфорки контролируются термостатом, не так ли? В том числе индукционные плиты. Поэтому их можно соединить вместе на одном и том же проводе 6 мм, 32 ампера. Где отказ от ответственности в 18-м издании, чтобы сказать иначе? Достаточно сказать, что для этой ситуации кабель 10 мм — это полный излишек. Я только один раз подключил кабель 10 мм к плите мощностью 16,5 кВт. В любом случае, правила — это всего лишь руководство в конце дня.

Редактировать …. зачем вам обновлять mcb до 45 ампер? Это было бы больше, чем номинал кабеля🤔, если бы у вас был кабель 6 мм, о котором вы не упомянули. Однако изолятор на 45 ампер — это то, что вам нужно вдали от поверхности варочной панели. Я действительно не думаю, что вы должны пытаться это сделать. Но, в конце концов, если хочешь, я не могу тебя остановить. Электрик мог бы все это разобрать и сделать. По крайней мере, если бы он это сделал, не было бы опасности того, что ваша страховка дома станет недействительной, если произойдет ошибка, если вы ее установили.

2019-01-29T17:10:02+00:00

Ответ получен 29 января 2019 г.

Кухонные плиты

Rotherham • На сайте с 20 июля 2018 г. •

73
рабочие места,
100% положительный
обратная связь

Производитель ожидает, что варочная панель и духовой шкаф будут подключены отдельно. В инструкциях по установке будет точно указано, какие соединения следует использовать. Я предполагаю, что для варочной панели потребуется собственная выделенная розетка на 32 А с двухполюсным изолирующим выключателем, а духовка должна быть защищена предохранителем на 13 А, поэтому либо отвод с предохранителем, либо обычная розетка на 13 А

Соединение двух вместе повысит брови любых приезжих инженеров-производителей, и если у одного из них возникнет электрическая неисправность, например, отключит ваш RCB, вы потеряете возможность использования другого.

Кроме того, клеммная колодка встроенной духовки, которая, как я предполагаю, представляет собой единую полость, в которой одновременно может быть включена только одна цепь, например, гриль или духовка будут рассчитаны на кабель 2,5 мм. Я бы настоятельно не советовал подсоединять к нему 6 мм, он не будет нормально зажиматься и может разболтаться.

2019-01-23T18:20:02+00:00

Ответ получен 23 января 2019 г.

Джон Бейтсон, подрядчик-электрик

Cubbington • На сайте с 25 июня 2018 г. •

75
рабочие места,
99% положительных результатов
обратная связь

47 ампер при прямом подключении, когда он находится над потолком или за штукатуркой, он находится в диапазоне 20 или 30 в зависимости от таких факторов, как изоляция и т. д. Ваша духовка может быть подключена к розетке на кухонном кольце через предохранительный ответвитель, если розетка недоступный. Ваша работа должна заключаться в собственной подаче. 6 мм должно быть нормально, в зависимости от длины пробега, но я бы дал себе запас прочности и задел на будущее с 10 мм. И установите двухполюсный изолятор, питаемый от выключателя на 40 А. При этом также поддерживая новые регуляторы для УЗО и т. Д. И т. Д. И т. Д. И часть p

Дикон, думал, что разнообразие не применимо к индукционным варочным панелям с такой мощностью, поскольку они предназначены для работы в зонах, поэтому ожидается, что все они могут быть на полной мощности, чтобы создать большую площадь поверхности для приготовления пищи. Поднимите руки, если я ошибаюсь

Привет, дьякон, согласился, что это не 18-е о разнообразии на индукции, думаю, это один из тех городских мифов, которые циркулируют. 10 мм — это мой выбор, чтобы обеспечить защиту на будущее, поскольку это не требует больших дополнительных затрат, когда проект составляет 20-30 тысяч для восстановления кухни.
