Схема подключения реле контроля напряжения трёх фаз | Публикации

Доброго времени суток, с вами инженер Рик. В этой статье я хочу рассказать о важном устройстве защиты электрических сетей — реле контроля фаз. Понятным языком объясню, что это за прибор, как он работает, где применяется.

Что такое реле контроля фаз

Представленное устройство предназначено для работы с трехфазными сетями. Поэтому реле контроля фазы преимущественно используется для защиты дорогого, мощного промышленного оборудования, поломка которого может привести со значительным финансовым потерям или полной остановке производства.

Реле контроля фаз предупреждает возможные неисправности работающего оборудования, которые могут быть вызваны скачками или провалами напряжения.

Реле контроля фаз

Стоит обратить внимание, что рассматриваемый мною прибор необходим не только на заводах, но и обычным бытовым потребителям. Например, для защиты электрических плит, котлов, мощных климатических систем и другого оборудования, работающего от трехфазной сети.

Принцип работы

Как инженер с большим опытом, хочу предупредить, чтобы купить реле контроля 3 фаз — это та еще задача. А все потому, что в зависимости от конкретной модели, они отличаются набором функций. Некоторые устройства поддерживают возможность настройки срабатывания при линейном повышении напряжения или неправильном чередовании фаз. Другие способны только улавливать резкие изменения в четко заданных параметрах.

Важно! Реле контроля фаз не может работать как самостоятельный прибор, который улавливает отклонения параметров электрического тока и отсекает подключенное оборудование от сети. Оно может работать только в связке с контактором, на который, в зависимости от ситуации, реле подает сигнал на включение или отключение потребителей.

Функции

В зависимости от модели представленный тип реле может выполнять следующие виды контроля:

  • Напряжения
    Устройство отправляет команду контактору на отключение, если значение входящего напряжения превышает заданные параметры
  • Чередование фаз
    Выключение подачи осуществляется, когда наблюдается слипание фаз или их неправильное расположение относительно питаемого устройства.
  • Пропадание фазы
    Отключение выполняется, если на одной из фаз нет подачи напряжения.
  • Перекос фазы
    Отправляется сигнал отключения, если в сети имеют место быть фазные или линейные изменения.

Примером реле контроля фаз, который имеет максимальный функционал, служит РКФ-МО5.

Преимущества и отличия реле контроля фаз от реле напряжения

На первый взгляд может показаться, что оба типа реле выполняют те же функции. Однако если разобраться с функциями реле напряжения, становятся видны существенные отличия в этих устройствах.

К основным преимуществам реле контроля фаз отнесу:

  • прибор не подвержен воздействию ЭДС сети и работает исключительно исходя из значений тока;
  • обладает возможностями защиты питаемого оборудования, например, обмотки электродвигателя;
  • контроль выполняется за несколькими параметрами сети, а не одним, как у реле напряжения.

Кроме этого, реле контроля фаза способно улавливать обратную ЭДС. Последняя возникает в ситуациях, когда на подаче пропадает одна из 3 фаз, при этом двух оставшихся хватает для работы электродвигателя. Реле отключает подачу тока еще до момента, когда ЭДС может нанести вред электрическому оборудованию.

Кейсы использования реле контроля фаз

На примере двух реле контроля фаз РКФ-МО8 и РКФ-МО5 объясню типовые схемы использования этих устройств.

Подключение РКФ-МО8

Представленная модель реле переназначена для контроля сопротивления обмотки электродвигателя. Для реализации этой функции в устройстве предусмотрена отдельная клемма, которая предназначена для соединения прибора с одной из фаз после контактора. Три оставшиеся необходимы для подключения к сети перед контактором.

В ситуациях, когда параметры подаваемого тока из сети в норме, но на самой обмотке сопротивление менее 500 кОм, реле будет выключенным и подача питания не будет осуществляться. Если значение сопротивления обмотки будет более 500 кОм, прибор переходит в режим анализа всех параметров подаваемого тока, и в случае их отклонения — подает сигнал на отключение работающего оборудования от сети. Отключение при падении напряжения выполняется не сразу, а спустя время, которое задано пользователем.

Подключение РКФ-МО5

Модель РКФ-МО5 отличается от предыдущей тем, что работает без необходимости выполнения подключения контролируемой сети. Для нормального функционирования устройства достаточно соединения с трехфазной сетью перед контактором. Подключение к последнему осуществляется посредством шести клемм под номерами 11, 12, 14, 21, 22 и 24.

Схема подключения

Для установки верхнего и нижнего порогов срабатывания в РКФ-МО5 предусмотрены два переключателя. Значения устанавливаются в процентном соотношении. Кроме этого, имеется переключатель, отвечающий за задержку на срабатывание.

Нюансы при выборе

Чтобы подобрать оптимальную модель реле контроля фраз, инженер Рик советует обратить внимание на эти параметры:

  • показатели подающего напряжения;
  • значение снижения и контроля напряжения;
  • возможность настройки времени задержки срабатывания;
  • время срабатывания;
  • количество коммуникационных клемм;
  • показатель номинальной мощности.

Важно! Кроме технических характеристик, обратите внимание на форм-фактор корпуса устройства. Оптимальным вариантом будет возможность его установки на стандартную DIN-рейку.

устройство, особенности и принцип работы

Существует большое количество разнообразных средств, которые позволяют контролировать скачки напряжения в сети. Для управления питанием используют реле напряжения трехфазное. Если правильно подобрать и подключить прибор, жильцы будут в безопасности, а имущество – в сохранности.

Содержание

  1. Применение приборов
  2. Особенности устройства
  3. Принцип работы
  4. Схема подключения и установка реле напряжения
  5. УЗО схема подключения
  6. Общие настройки трехфазного реле
  7. Как выставить время повторного отключения
  8. Как провести настройку перекоса фазы
  9. Особенности распространенных видов реле напряжения

Применение приборов

Трехфазное реле напряжения ZUBR 3F

Трехфазные реле контроля применяются для защиты электродвигателя от нагрузки в бытовой жизни и производственных сферах. Они помогают правильно работать:

  • системам кондиционирования;
  • холодильному оборудованию;
  • компрессорным установкам.

Прибор незаменим для любого оборудования со схемой АВР и других устройств, работающих на электродвигательной нагрузке. Помогает избежать аварийных ситуаций.

Особенности устройства

Существуют разные виды реле. Их производят с учетом потребностей проблемных сетей, в которых возможны перебои напряжения и помехи. Приборы способны осуществлять задержку, если возникает просадка напряжения.

Реле напряжения трехфазное устанавливается в щитке на специальную din-рейку. Оно совсем немного весит и имеет простые настройки.

Монтаж осуществляют параллельно нагрузке, но работа не зависит от мощности. На выходах реле оснащено замкнутой и разомкнутой группами контактов, которые не зависят друг от друга и коммутируют нагрузки до 5А.

Принцип работы

Принцип распределения нагрузки между потребителями

Работа прибора основана на принципе самовозврата. Если возникает аварийная ситуация, оборудование отключается. Когда на реле поступает трехфазное напряжение, оно проверяет все параметры. Если все в норме, включается встроенное электромагнитное приспособление.

При наличии неисправностей реле выключается, а после возвращения параметров в норму включается без задержек.

В течение всего срока эксплуатации прибор ведет контроль уровня напряжения и выключает нагрузку в случае:

  • пропадания любой фазы;
  • перекоса фазы;
  • нарушения чередования фаз.

Устройство предназначено для контроля качества электрической энергии. Оно обеспечивает надежную защиту техники от резких перепадов напряжения в сети.

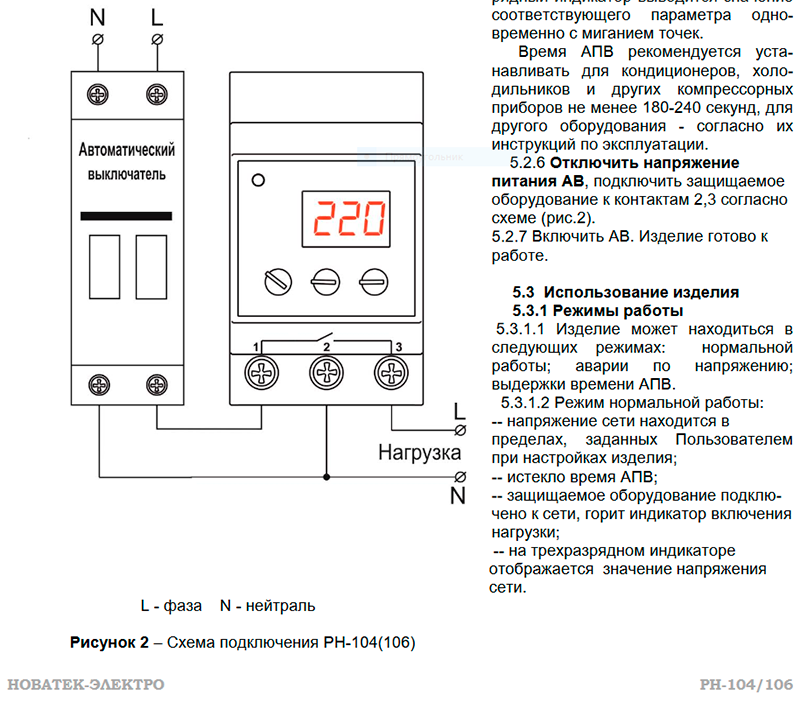

Схема подключения и установка реле напряжения

Элементы реле

Прибор будет выполнять свои функции независимо от положения. Но каждая модель обладает своей схемой подключения. Ее можно посмотреть на корпусе.

Для всех устройств существуют одинаковые правила, которые предназначены для контроля процесса соединения реле с электрической цепью.

Вводные контакты к сети присоединяют через контактор или пускатель. Проводники всех фаз совмещают с клеммами, которые находятся с верхней части прибора. Элементы помечают так:

  1. Фазы буквами А, В и С.
  2. N – клемма нулевого провода.
  3. 1,2,3 – нижние клеммы.

Сначала из клеммы 1 проводник подсоединяют к выходу катушки, которая находится в контакторе. Клемму 3 подключают к любой фазе. Второй выход присоединяют к нулевому проводнику трехфазной сети.

Силовые элементы соединяют так:

  1. Каждую фазу, которая подает ток, подключают к входной клемме контактора.
  2. Проводники соединяют с выходными клеммами.
  3. Чтобы подключить нулевые проводники, в распределительном щитке устанавливают общую нулевую шину.

Для обеспечения надежного контакта используют специальные наконечники.

УЗО схема подключения

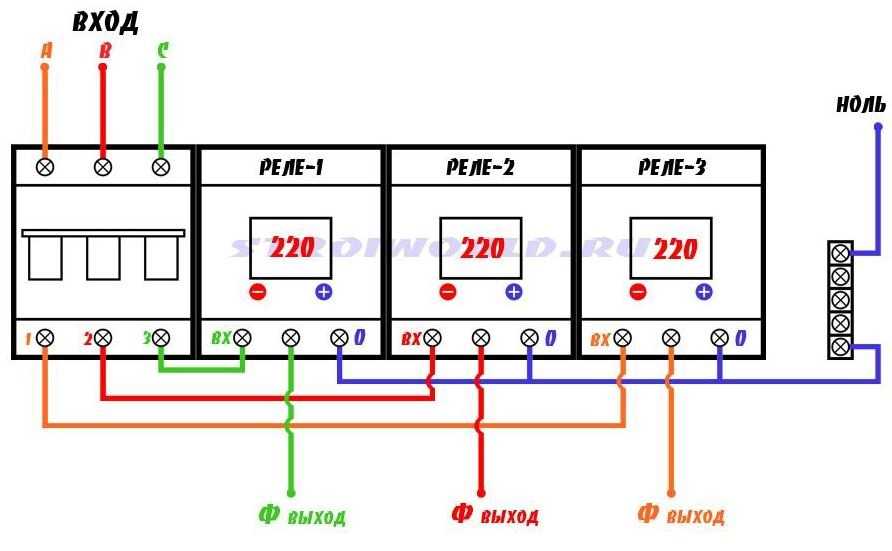

В квартирах подключение трехфазной сети встречается редко. Этот вариант популярен для частных домов. Аппарат защиты в них подключается несколькими способами:

  • Реле напряжения 380 В 2-полюсное для дома не подходит. Используют 4-полюсные аналоги. К ним подключают 1 нулевую жилу и 3 фазных. Схема усложнена тем, что каждая линия оснащена своим прибором УЗО. Важно правильно подобрать провода. Для однофазной сети подойдет стандартный вариант ВВГ, но для 3-фазной нужен устойчивый к возгоранию ВВГнг.
  • Общее УЗО для 3-фазной сети + счетчик. В схеме присутствует счетчик электроэнергии. Групповые УЗО находятся в системе обслуживания отдельных линий. Эта схема требует установки большого электрощита с множеством проводов и электроприборов.

Если в квартире или доме большое количество осветительных и розеточных контуров, а также разнообразных бытовых приборов, желательно установить двойную защиту с общим УЗО.

Общие настройки трехфазного реле

Чтобы реле контроля напряжения 3-фазное работало, нужно осуществить некоторые настройки. После подключения прибора к электрической цепи к нему подают питание, и на дисплее появляется информация:

  • Если изображение на дисплее мигает, это говорит об отсутствии напряжения.
  • Появление черточек обозначает нарушение чередования фаз или отсутствие одной.
  • При длительном мигании дисплея следует заподозрить отсутствие подключения контактора.

Настроить трехфазное реле контроля напряжения можно двумя встроенными кнопками, на них изображены треугольники. Они размещаются с правой стороны устройства:  верхняя кнопка с треугольником вверх, а нижняя – вниз. Чтобы получить максимальный предел отключения, нужно нажать на верхнюю кнопку. Она задерживается на несколько секунд. После этого в центральном экране появляется цифра с отображением заводского уровня. Кнопку нужно нажимать до тех пор, пока не появится нужное значение. После настроек в течение десяти минут прибор будет автоматически запрограммирован.

Как выставить время повторного отключения

С правой стороны дисплея находится кнопка управления с нарисованными часами. Ее нужно нажать и держать, пока не появится заводское значение. Временной интервал составляет 15 секунд. Это значит, что после нормализации напряжения прибор вновь включит электроэнергию через этот отрезок времени.

Показатели можно уменьшить. Достаточно нескольких нажатий на верхнюю или нижнюю кнопку, чтобы появились необходимые параметры.

Как провести настройку перекоса фазы

Для настройки необходимо одновременно нажать на обе треугольные кнопки. После этого на дисплее можно увидеть 50В. Это значит, что питание в сеть не будет подаваться, когда перекос фаз достигнет этого значения. Чтобы уменьшить или увеличить параметр, нужно выставить время одной из кнопок.

Особенности распространенных видов реле напряжения

Виды реле напряжения

Благодаря реле напряжения во время перепадов энергии прибор не сгорит, не расплавится плата, не выйдет из строя электродвигатель. Стоимость приборов немалая, но они окупаются. Лучше предотвратить аварийные ситуации, чем покупать новую технику.

На рынке существует несколько видов несколько реле контроля разных производителей. Они обладают одинаковым принципом работы, хотя конструкция и набор дополнительных функций могут отличаться.

В современных устройствах установлена цифровая индикация. Она позволяет следить за уровнем напряжения в трех фазах. Также присутствуют дополнительные настройки. С их помощью регулируют работу прибора и обеспечивают простоту и удобство использования.

Реле контроля трехфазного напряжения – это незаменимая в хозяйстве вещь. Подключить и настроить его не трудно. Это займет не более получаса, после чего все электрические приборы будут защищены от перепадов напряжения.

Фелер 404

Фелер 404

изображение/svg+xml

Auswahl von Land und Sprache beeinflusst Deine Geschäftsbedingungen, Produktpreise und Sonderangebote

Sprache

Верунг

Preise

нетто

брутто

нетто

брутто

Nutze diesuchmaschine, um Themen zu finden, die Dich interessieren:

Каталог

Ви кауфт человек

Хильфе

или zurück zu:

Дом

Abonnieren Sie jetzt

В том же информационном бюллетене вы найдете самые интересные и интересные сведения о новых продуктах, товарах и услугах на веб-сайте TME.
Hier können Sie sich auch von der Liste abmelden.

* Pflichtfeld

AnmeldenAuf Mitteilungsblatt verzichten

Ich habe mich mit der Ordnung des TME-Bulletins bekannt gemacht und erteile meine Zustimmung, damit das elektronische Informationsbulletin des TME-Dienstes meine E-Mail-Adresse geschickt wird. Ordnung des TME-Bulletins

*

1. Transfer Multisort Elektronik sp. о.о. mit Sitz в Лодзи, Адрес: ул. Устронная 41, 93-350 Łódź teilt hiermit mit, dass sie der Administrator Ihrer personenbezogenen Daten sein wird.
2. Ein Datenschutzbeauftragter wird beim Administrator der personenbezogenen Daten ernannt und kann per E-Mail unter [email protected] kontaktiert werden.
3. Ihre Daten werden verarbeitet auf Grundlage von Art. 6 Абс. 1 лит. a) der Verordnung des Europäischen Parlaments und des Rates (EU) 2016/679 vom 27. April 2016 zum Schutz natürlicher Personen bei der Verarbeitung personenbezogener Daten und zum freien Datenverkehr und zur Aufhebung der Richtlinie 95/46/EG (nachstehend «DSGVO» genannt), um an die angegebene E-Mail-Adresse den elektronischen Newsletter von TME zu senden.
4. Die Angabe der Daten ist freiwillig, jedoch für den Versand des Newsletters erforderlich.
5. Ihre personenbezogenen Daten werden gespeichert, bis Ihre Einwilligung für die Verarbeitung Ihre personenbezogenen Daten widerufen.
6. Sie haben das Recht auf Zugang, Berichtigung, Löschung oder Einschränkung der Verarbeitung Ihrer Daten;
Soweit Ihre personenbezogenen Daten aufgrund einer Einwilligung verarbeitet werden, haben Sie das Recht, die Einwilligung zu widerufen. Der Widerruf der Einwilligung berührt nicht die Rechtmäßigkeit der Verarbeitung auf der Grundlage der Einwilligung vor dem Widerruf.
7. Soweit Ihre Daten zum Zwecke des Vertragsabschlusses und der Vertragsabwicklung oder aufgrund Ihrer Einwilligung verarbeitet werden, haben Sie auch das Recht, Ihre personenbezogenen Daten zu übertragen, d. час von der verantwortlichen Stelle in structurierter, allgemein üblicher und maschinenlesbarer Form zu erhalten. Sie können diese Daten einen anderen Datenadministrator übersenden.
8. Sie haben auch das Recht, eine Beschwerde bei der für Datenschutz zuständigen Aufsichtsbehörde einzureichen.

больше
Венигер

TME-Newsletter abonnieren

Ангбот — Рабат — Нойхайтен. Sei auf dem Laufenden mit dem Angebot von TME

AGB zum Информационный бюллетень
Auf Mitteilungsblatt verzichten

Daten werden verarbeitet

Die Operation wurde erfolgreich durchgeführt.

Ein unerwarteter Fehler ist aufgetreten. Bitte versuche noch einmal.

Логин

Пароль

Логин и пароль заранее.

Die Angabe im Feld ist zu kurz. Мин. Отметьте значение %minLength%.

Пароль недействителен?

Dein Browser wird nicht mehr unterstützt, bitte lade eine neue Version herunter

Хром

Скачать фон Датей

Fire Fox

Скачать фон Датей

Опера

Скачать фон Датей

Интернет-проводник

Скачать фон Датей

Выбрать почтовый ящик

Diese Webseite nutzt Cookie-Dateien. Нажмите Sie Hier, um mehr über Cookie-Dateien und deren Verwaltung mithilfe von Einstellungen zu erfahren.

Что такое реле контроля трехфазного напряжения?

Реле контроля трехфазного напряжения
Ресурс: https://www.youtube.com/watch?v=f4iYfrLfzsA

Реле контроля трехфазного напряжения, или монитор фазы, является распространенным типом реле контроля для защиты высоковольтных и сильноточных электрических систем. Он контролирует напряжение трех фаз и отключается, если какая-либо из них выходит за пределы заданного диапазона. Это предотвращает повреждение оборудования. Если вы хотите использовать реле контроля трехфазного напряжения, вот что вам нужно знать о его применении и установке.

Что вы узнаете:

  • Что такое фазовый монитор?
  • Что делает фазовый монитор?
  • Принцип работы реле контроля фаз
  • 3 реле контроля фаз цена и правила установки

Что такое реле контроля фаз?

Трехфазный монитор напряжения, также называемый реле контроля фазы или реле обрыва фазы, представляет собой электрическое устройство, которое используется для защиты оборудования в трехфазной системе.

Трехфазная сеть несет три переменного напряжения одной частоты, но с разными фазами. Эти фазы должны быть сбалансированы, чтобы система функционировала должным образом.

Если одна из фаз в трехфазной системе работает неправильно, это может вызвать дисбаланс в системе. Это может привести к повреждению оборудования и отключению электроэнергии.

Трехфазный монитор напряжения помогает предотвратить это, контролируя напряжения всех трех фаз и отключая, если какое-либо из них выходит за пределы заданного диапазона. Это обеспечивает проверку стабильности системы и предотвращает повреждение оборудования.

Реле контроля фаз Принцип работы

Трехфазное реле контроля работает путем постоянной проверки напряжения всех трех фаз в системе. Если какая-либо из фаз выходит за пределы допустимого диапазона, реле срабатывает и отключает оборудование от источника питания.

Предварительно определенные диапазоны напряжения, при которых реле срабатывает, можно настроить в зависимости от потребностей системы. Например, можно настроить фазное реле на срабатывание при падении напряжения любой из фаз ниже 90 % от номинального или выше 110 % от номинального.

Реле контроля фаз также можно настроить на срабатывание, если разность фаз между любыми двумя фазами превышает определенное значение. Это помогает предотвратить повреждение из-за фазового дисбаланса.

При срабатывании реле оно также может послать сигнал на панель сигнализации или контрольную панель для решения проблемы. Давайте теперь посмотрим, почему реле контроля трехфазного напряжения является таким жизненно важным устройством при использовании трехфазной электрической системы.

Установка реле контроля трехфазного напряжения ОВКВ
Ресурс: https://www.youtube.com/watch?v=Ix-e4Ko1ouw

Функция реле контроля трехфазного трехфазная система. Он помогает предотвратить повреждение от перенапряжения и пониженного напряжения, а также защищает от асимметрии фаз, помимо других функций. Функция трехфазного реле контроля кратко описана ниже.

Реле контроля перенапряжения

Перенапряжение — это когда напряжение в системе превышает максимальное напряжение, которое может выдержать оборудование. Это может повредить оборудование и вызвать перебои в подаче электроэнергии. Устройство контроля фазного напряжения срабатывает, если какая-либо из фаз превышает заданное максимальное напряжение, предотвращая повреждение от перенапряжения.

Реле контроля пониженного напряжения

Трехфазное реле контроля напряжения срабатывает, если напряжение какой-либо из фаз ниже заданного минимального значения, что предотвращает повреждение из-за пониженного напряжения. Ситуация пониженного напряжения может возникнуть, когда напряжение в системе падает ниже уровня, необходимого для питания оборудования.

Реле защиты чередования фаз

Неправильная последовательность фаз может привести к вращению нагрузки двигателя в неправильном направлении, среди прочих проблем. Предотвратить это может установка устройства контроля фазного напряжения, срабатывающего при неправильном чередовании фаз.

Реле защиты от перекоса фаз

Перекос фаз может возникнуть, когда одна из фаз в трехфазной системе работает неправильно. Это может привести к повреждению оборудования и отключению электроэнергии. Реле контроля трехфазного напряжения срабатывает, если разность фаз между любыми двумя фазами превышает определенное значение, предотвращая повреждение из-за перекоса фаз.

Реле защиты от обрыва фазы

В трехфазной системе потеря одной из фаз может привести к тому, что двигатель не запустится или, если он работает, заглохнет. Такие ситуации могут привести к перегрузке двигателя, что приведет к его повреждению. Трехфазный монитор напряжения может помочь предотвратить это.

Схема трехфазного реле контроля напряжения
Ресурс: https://www.youtube.com/watch?v=JsB2iYnDe1A

Применение трехфазного реле контроля

Трехфазные устройства контроля напряжения используются в различных отраслях промышленности и в различных областях. Некоторые общие примеры включают в себя:

  • Промышленное оборудование
  • Системы отопления, вентиляции и кондиционирования
  • Насосы и компрессоры
  • Двигатели и генераторы
  • Системы солнечной энергии

нарушения напряжения, такие как дисбаланс фаз, чередование фаз и обрыв фазы.

Трехфазное реле контроля Цена

Трехфазное реле контроля напряжения доступно от различных производителей. Цены могут варьироваться от 50 до 500 долларов, в зависимости от требуемых функций и спецификаций.

Как видите, диапазон цен на реле контроля трехфазного напряжения, как правило, выше, чем у реле контроля однофазного напряжения. Это связано с тем, что 3-фазное реле обслуживает нагрузки высокого напряжения и, следовательно, должно иметь соответствующую цену.

При выборе реле контроля этого типа важно убедиться, что номинальные значения напряжения и силы тока соответствуют вашему приложению. Вот некоторые важные соображения:

  • Включен ли монитор напряжения в списки UL,
  • Максимальный номинальный ток,
  • Условия окружающей среды (например, температура и влажность), которые может выдержать монитор напряжения, и
  • Размер и вес 3-фазного реле контроля.

Заключение

В 3-фазной электрической сети проблемы с напряжением или фазой могут привести к повреждению оборудования в системе.
