Схема подключения трехфазного двигателя через пускатель: через магнитный пускатель и реле, с помощью контактора, меры предосторожности

через магнитный пускатель и реле, с помощью контактора, меры предосторожности

Любой электрический прибор имеет устройство для его подключения к электросети, будь то чайник, кофемолка или более сложный механизм. Это может быть как простое устройство, так и более сложное. Порой, если оно вышло из строя, необходимо заменить его либо самому собрать для электроприбора.

• Способы подключения
  • Через реле
  • Магнитный пускатель
  • Использование контактора
• Особенности подключения трехфазного двигателя
• Возможные неисправности

Способы подключения

В чем может быть сложность подключения? Необходимо обеспечить безопасность пользователей от поражения электрическим током или пожара, сохранность самого прибора от полного или значительного повреждения при его неисправности. По принципам, которые используются в этих устройствах, их можно разделить на:

• электронные;
• электромеханические.

Электронные аппараты полностью состоят из приборов, в которых не используется механическая, мускульная сила. Для коммутации в них используются транзисторы и тиристоры. Такие устройства полностью автоматизированы. Они отличаются быстродействием, отсутствием шума. В них не возникают искры или электрическая дуга. По размерам они значительно меньше электромеханических. Также они выигрывают по весу и, что немаловажно, по цене.

Тем не менее электромеханические устройства еще широко используются. Пожалуй, единственным преимуществом у них является сравнительная простота. Если их классифицировать по разъединяемому току, то можно выделить три группы:

• реле;
• пускатели;
• контакторы.

Через реле

Реле — самые маломощные, работают с малым током и напряжением. В связи с этим могут работать с относительно большими частотами, чем остальные два. Используются в автоматике, телефонии, для маломощных агрегатов. Могут применяться в виде основного коммутатора либо совместно с более мощным, например, пускателем.

Реле имеет металлический или пластиковый корпус и диэлектрическую пластину, из которой выходят вывода для крепления проводов. К пластине крепится катушка и контакты. По числу контактов можно выделить:

• одноконтактные;
• много контактные.

Катушка представляет собой намотанный на каркас провод, а в центре ее находится металлический сердечник. Вблизи сердечника располагается металлическая пластина, к которой через изолирующую прокладку крепится один или несколько контактов. В некоторых конструкциях их может быть 20−30. Когда по катушке проходит ток, сердечник намагничивается и притягивает пластину с коммутирующим устройством. Чтобы коммутатор вернулся в свое первоначальное положение после снятия напряжения с обмотки катушки, к нему с противоположной стороны крепится пружина.

Те коммутирующие устройства, которые находятся в движении, называют подвижными. Другие — неподвижные, они не перемещаются во время работы реле. На каждый подвижный контакт приходится один или два неподвижных. В связи с этим их можно разделить на три группы:

• замыкающие;
• размыкающие;
• переключающие.

Замыкающими называют пару контактов, которые при срабатывании катушки замыкаются. Размыкающие, естественно, будут размыкаться при подаче на катушку напряжения. У переключающих подвижной коммутатор находится между двумя неподвижными, причем при отсутствии магнитного поля подвижные соединены с одним контактом, а при появлении магнитного поля они переключаются на другой.

Обычно на корпусе реле есть схема контактов, где показано, в каком положении при отсутствии напряжения на катушке находятся подвижные. Они пронумерованы, как и выводы на корпусе, что помогает определить, какой вывод соответствует тому или иному контакту. Отдельно показаны выводы катушки, они обозначаются буквами «А» и «Б».

На электрической схеме реле обозначается прямоугольником, а рядом ставится буква К. Если в схеме несколько реле, рядом с буквой ставится цифра — индекс. Сам прямоугольник обозначает обмотку катушки. Чтобы легче было читать схему, контакты могут располагаться отдельно от реле. Для идентификации рядом с ними ставится буква «К» и цифры (индекс), указывающие принадлежность к тому или иному реле. Если в реле несколько пар контактов, в индексе указывается их порядковый номер.

Магнитный пускатель

В быту и производстве широкое применение получил магнитный пускатель. Он используется для подключения потребителей различных мощностей. Корпус, изготовленный из электроизоляционного материала, полностью защищает человека от случайного поражения электрическим током.

Внутри корпуса крепится катушка с сердечником. Она подключается, на это необходимо обратить особое внимание, к напряжению 220 или 380 вольт. Несоблюдение этого требования приведет либо к плохой работе пускателя, либо к выходу из строя катушки. Номинальное напряжение указывается на самой катушке, а она ставится таким образом, что эту надпись можно было увидеть, не разбирая корпуса.

Как и в реле, обмотка с сердечником образует электромагнит, но гораздо большей мощности. Это позволяет увеличить скорость размыкания коммутирующего устройства за счет увеличения упругости пружины, что, в свою очередь, дает возможность подключать значительные токи к цепи.

Из-за размыкания больших токов возникает электрическая дуга. Она опасна тем, что может перекрыть соседние коммутирующие устройства, это приведет к короткому замыканию. Также увеличивается время разрыва цепи. Сами контакты под действием высокой температуры начинают плавиться и выгорать. Повышается сопротивление в них, что может плохо повлиять на работу электроприбора. Хуже всего, пожалуй, когда коммутирующие устройства слипаются, а то и вовсе привариваются, тогда цепь не сможет разомкнуться. Последствия предугадать несложно.

Для борьбы с этим нежелательным явлением существует несколько способов:

1. Увеличение площади достигается засчет размера самого контакта. По сравнению с реле у пускателя она намного больше. Позднее придумали более оригинальный способ, сделали спаренный контакт. На самом подвижном контакте находится не одна, а две площадки. На неподвижном, соответственно, их тоже две.
2. Второй метод сводится не только к подбору материала стойкого к температуре. Необходимо обеспечить малое сопротивление в контактах, в противном случае будет происходить потеря энергии. Таким требованиям больше всего соответствует серебро.
3. В дугогасительных устройствах применяются разные принципы. Самый простой состоит в том, что между контактами в момент их разрыва вставляется изоляционная пластина. Она перерезает дугу. Другой способ заключается в выдувании дуги с помощью магнитного поля. Для этого к контакту подключается катушка, намотанная на ферромагнитный сердечник. К сердечнику крепятся две пластины из того же материала. Пластины же находятся возле контактов. Когда контакты размыкаются, по катушке проходит ток, создавая в сердечнике магнитное поле, а оно, в свою очередь, переходит на пластины. Между пластинами возникает мощное магнитное поле, которое разрывает электрическую дугу. Иногда пластины заменяют решеткой, которая действует аналогично. Но здесь используется еще и другой принцип. Поскольку дуга — это раскаленный ионизированный газ, то пластина или решетка выполняет роль огнетушителя, поскольку забирает тепло.
4. Шунтирование контактов. При разрыве цепи, в которую включена индуктивность, а это катушки, двигатели, трансформаторы, ток не может сразу остановиться, поэтому возникает дуга. Чтобы предотвратить ее, необходимо ток направить по другому направлению. Это можно сделать двумя способами через конденсатор и резистор.

При использовании конденсатора необходимо подобрать емкость такой величины, чтобы она соответствовала индуктивности нагрузки. При малой емкости между контактами будут появляться искры, а при большой — сдвиг синуса по временной шкале, в худшем случае — срезание верхушек. Простым языком, ток будет выпрямляться, а это скажется на работе электроприборов.

Резистор устраняет эту проблему, но добавляет свою. При малом сопротивлении при разомкнутых контактах через пускатель будет идти ток. Это приведет к потере энергии и может представлять опасность для людей, находящихся, например, в сырых помещениях. При большом сопротивлении опять может возникнуть дуга.

Использование контактора

Контактор похож на магнитный пускатель, но работает со значительно большими токами. Обязательно имеет дугогасительную камеру, отличается быстрым срабатыванием. В отличие от магнитного пускателя не имеет защиты по току. В некоторых устройствах имеется не один, а два электромагнита. Для замыкания контактов используется основной, мощный, а для удержания применяется меньшей мощности.

Особенности подключения трехфазного двигателя

В домашних условиях иногда возникает необходимость подключения трехфазного двигателя через магнитный пускатель. На что необходимо обратить внимание? В магнитных пускателях предусмотрена защита по току. Она представляет собой биметаллическую пластину, по которой проходит ток. При нагревании пластина меняет форму, это используется для замыкания или размыкания контактов управления.

На корпусе пускателя имеются внешние контакты, которые также используются в цепи управления. Их обычно две пары, одни замыкающие, другие — размыкающие.

Основные контакты пускателя непосредственно подключают двигатель к трехфазной сети. Конструктивно две фазы уже проходят через биметаллические пластины, которые, в случае необходимости, разрывают цепь питания катушки пускателя.

Второй конец катушки идет по двум направлениям:

• к нормально разомкнутым контактам на корпусе;
• к кнопке «пуск».

После чего цепь вновь объединяется и идет к кнопке «Откл». После чего подсоединяется к фазе или нулю, в зависимости от типа катушки.

Если необходимо чтобы двигатель работал в двух направлениях, ставят второй пускатель по той же схеме и со своими кнопками управления. Разница будет заключаться в фазировке. Это можно будет сделать опытным путем. Двигатель пускается через один пускатель, отключается, пускается через другой. Если вращение происходит в одну и ту же сторону, две любые фазы на пускателе меняют местами.

Возможные неисправности

В процессе работы из-за износа или внешних факторов могут возникнуть неисправности:

1. При включении пускателя контакты начинают дребезжать или не включаются.
2. При отключении — залипают, между контактами появляются искры.

Что может быть причиной в первом случае? При замене катушки выбрали номинал большего значения. Стояла на 220 в, поставили на 380. Если не меняли, в катушке появились короткозамкнутые витки, и магнитное поле уменьшилось. Необходимо заменить катушку. При полном разборе пускателя поставили более мощную пружину на контактах.

Во втором случае либо контакты подпорчены, либо слишком большая нагрузка. Необходимо сверить ток потребителя и номинал пускателя. Если соответствуют — поменять контакты.

Подключение трехфазного двигателя через магнитный пускатель

Автор Alexey На чтение 6 мин Просмотров 6.9к. Опубликовано 02.04.2016
Обновлено 02.11.2016

Содержание

1. Необходимость в специфическом кнопочном контакте
2. Простая схема — нереверсивный режим двигателя
3. Детальное рассмотрение электромонтажа
4. Использование катушки на 380В и теплового реле
5. Реверсивный электромагнитный пускатель
6. Переключение обмоток двигателя
7. Готовый вариант пускателя

Рассмотрение общепринятых схем монтажа магнитного пускателя позволит пользователю самостоятельно подключить трехфазный асинхронный двигатель самостоятельно, избежав при этом распространённых ошибок, не прибегая к услугам профессиональных электриков.

Известно, что контактор магнитного пускателя включается управляющим импульсом, исходящим от нажатия пусковой кнопки, с помощью которой подается напряжение на катушку управления.

Удержание контактора во включенном состоянии происходит по принципу самоподхвата – когда дополнительный (вспомогательный) контакт шунтирует (подключается параллельно) пусковую кнопку, тем самым подавая напряжение на катушку, вследствие чего пропадает необходимость удерживать кнопку запуска в нажатом состоянии.

Отключение магнитного пускателя в этом случае возможно только при разрыве цепи управляющей катушки, из чего становится очевидной необходимость использования кнопки с размыкающим контактом.

Исходя из этого, кнопки управления пускателем, которые называют кнопочным постом, имеют по две пары контактов – нормально открытые (разомкнутые, замыкающие, НО, NO) и нормально закрытые (замкнутые, размыкающие, НЗ, NC) (см. рис.)

Данная универсализация всех кнопок кнопочного поста сделана для того, чтобы предвидеть возможные схемы обеспечения моментального реверса двигателя. Общепринято называть отключающую кнопку словом: «Стоп» и маркировать её красным цветом. Включающую кнопку часто называют пусковой, стартовой, или обозначают словом «Пуск», «Вперёд», «Назад».

Простая схема — нереверсивный режим двигателя

Данный режим работы мотора означает, что вращение вала происходит только в одном направлении, запуск осуществляется при помощи кнопки «Пуск», а остановка происходит спустя некоторое время (из-за инерции) после нажатия «Стоп».

Существуют две распространенные разновидности данной схемы подключения – с катушкой управления 220 В и 380 В (подключение между двумя фазами). Схема с применением катушки пускателя с номиналом на 220В требует подсоединения нулевого провода, но применение нуля более привычно для простого пользователя, поэтому вначале будет рассмотрен именно этот вариант подключения.

Подключение эл. двигателя через магнитный пускатель на 220 В

Нужно детально рассмотреть все соединения, чтобы полностью понять принцип работы данной схемы, после чего будет проще разобрать более сложные варианты.

Детальное рассмотрение электромонтажа

Для удобства нужно составить монтажную схему.

Вначале подключается контактор (само собой, напряжение на  входном кабеле должно отсутствовать). В приведённой выше схеме напряжение, необходимое для управления, снимается с фазы «В» (L2), но выбор фазного провода в этом случае не имеет никакого значения (как будет удобно).

Проводник, идущий к кнопке «Стоп» подключается вместе с фазным проводом на клемме контактора. Чтобы не было путаницы, общепринято маркировать нормально разомкнутые контакты цифрами «1», «2», а размыкающие соответственно – «3», «4».

Далее нужно установить перемычку в кнопочном посте.

После чего подсоединяется провод, идущий от клеммы «1» пусковой кнопки к выводу А1 управляющей катушки контактора.

От клеммы «2» кнопки запуска нужно подсоединить провод к вспомогательному контакту NO13. В данном случае неважно, к какому выводу подключать данный провод, но лучше придерживаться схемы, чтобы потом не запутаться.

Далее необходимо подсоединить с помощью перемычки вывод NO14 вспомогательного контакта с клеммой А1, где уже подключён провод от кнопочного поста.

Осталось подсоединить вывод А2 катушки управления к нулевой шине.

Теперь, перепроверив правильность монтажа можно подать напряжение и проверить работоспособность схемы.

Убедившись в работоспособности схемы, можно подсоединять выводы обмоток двигателя к выходным клеммам контактора.

Видео по подключению магнитного пускателя классическим способом:

Использование катушки на 380В и теплового реле

Разумеется, что подключение кнопочного поста и трехфазного двигателя необходимо делать не одиночными проводами, а защищённым кабелем – приведённые выше примеры даны для того, чтобы пошагово объяснить весь процесс монтажа.

Выполняя шаг за шагом данные инструкции пользователь сможет самостоятельно собрать магнитный пускатель, даже не имея опыта в электротехнике.

Набравшись опыта и поняв принцип работы, можно использовать контактор номиналом на 380 В, в этом случае вывод с катушки А2 подключается не на нулевую шину, к одной из двух фаз, к которым не подключена клемма «4» («Стоп»).

Аналогично выглядит схема, если используется трёхфазная сеть с напряжением 220В.

В магнитном пускателе с тепловым реле схема немного меняется за счёт включения размыкающего контакта в разрыв провода от клеммы А2 контактора. Вывод А2 с катушки управления подключается к фазе или нулю через размыкающий контакт данного теплового реле P, подключённого последовательно в силовые цепи обмоток.(см. схему ниже)

Реверсивный электромагнитный пускатель

Для реверса электродвигателя (вращения вала в обратную сторону), необходимо изменить последовательность фаз, для чего применяют два контактора и кнопочный пост с тремя кнопками.

Подключение магнитных пускателей для реверса двигателя

При этом, для блокировки случайного одновременного включения обеих пускателей необходимо цепи управления запуском подключать через размыкающие контакты смежных контакторов.

Если у контакторов данные вспомогательные размыкающие контакты отсутствуют, то необходимо использовать контактную приставку.

Принцип работы, с использованием самоподхвата, остается прежним, но схема немного усложняется за счёт включения новых элементов.

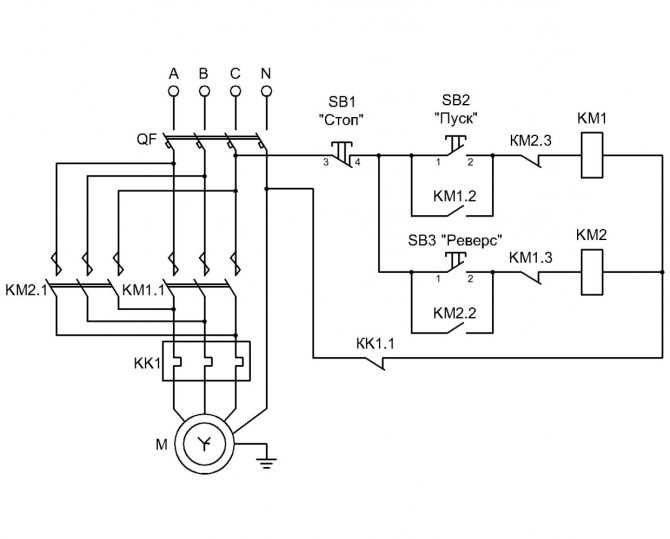

Подключение эл. двигателя через реверсивные магнитные пускатели 220 В

Ключевым моментом является то, что размыкающий контакт контактора КМ2 включён в пусковую цепь КМ1, и наоборот. Необходимо рассмотреть процесс включения с самого начала, когда вспомогательные контактные мостики КМ1 и КМ2 замкнуты, то есть существует возможность запуска двигателя в любую сторону.

Запустим пускатель КМ1, при котором его нормально замкнутый контакт, через который подключёна цепь запуска в обратную сторону, разомкнётся, тем самым делая невозможным реверс до отключения КМ1. Аналогично блокируется КМ1 при работе КМ2. На контакторы устанавливается система перемычек.

Подключение эл. двигателя через реверсивные магнитные пускатели 380 В

Данный принцип сохраняется при использования катушек любого номинала.

Реверс часто используют для торможения двигателя, контролируя его обороты с помощью специального контроллера.

Переключение обмоток двигателя

Известно, что асинхронный электродвигатель потребляет меньшие стартовые токи при подключении обмоток «звездой», но максимум мощности развивает, если используется схема включения по типу «треугольника».

Поэтому, на производстве, для запуска особенно мощных электродвигателей используется переключение обмоток.

Подключение обмоток двигателе по схеме 1.»звезда» и 2.»треугольник»

Электронный прибор контролирует обороты электродвигателя – как только они достигнут номинального значения, инициируется сигнал, переключающий контакторы, вследствие чего обмотки двигателя переключатся от «звезды» к «треугольнику».

Готовый вариант пускателя

Тепловые реле, помимо уставки тока и регулировки выдержки, также имеют рычажок отключения, который часто используют в компактных магнитных пускателях, размещая кнопку «Стоп» на крышке корпуса напротив.

Включение контактора происходит при механической передаче усилия нажатия от стартовой кнопки к специальной кнопочной приставке, прикрепляемой к контактору. Схема подключения остаётся прежней, только в данном случае кнопочный пост совмещён с контактором в едином корпусе магнитного пускателя.

кнопочный пост в одном корпусе с магнитным пускателем

Поскольку подсоединение и монтаж кнопок в данных изделиях осуществляются непосредственно производителем, то пользователю необходимо только подключить питание и нагрузку, и отрегулировать тепловое реле.

Стартер звезда-треугольник — (Y-Δ) питание стартера, схема управления и проводки

В этом руководстве мы покажем метод пуска трехфазного асинхронного двигателя переменного тока звезда-треугольник (Y-Δ) с помощью автоматического пускателя звезда-треугольник с таймером со схемой, схемой питания, управления и подключения, а также как работы дельта-стартера и их применение с преимуществами и недостатками.

Содержание

Автоматический пускатель звезда-треугольник с таймером Схема подключения и установки

Автоматический пускатель звезда-треугольник с таймером для трехфазного двигателя

Объяснение работы и работы автоматического пускателя звезда-треугольник с таймером Монтаж проводки:

Слева у вас есть главный контактор с пневматическим таймером, потому что ваш главный контактор всегда под напряжением, посередине у вас контактор треугольника с тепловой перегрузкой для защиты двигателя в случае, если двигатель превышает номинальный ток, установленный для тепловой перегрузки, справа у вас есть контактор звезды, который является первым контактором, на который подается питание с главный контактор, затем, когда таймер достигает предела времени, контактор звезды обесточивается, а Включается контактор треугольника , и двигатель работает с полной нагрузкой.

Соответствующие схемы управления двигателем и питания:

• Пускатель по схеме «звезда/треугольник» без таймера питания, схемы управления и электрические схемы
• Управление трехфазным двигателем более чем из двух мест — схемы питания и управления

Эксплуатация и работа автоматического пускателя звезда-треугольник

От L1 Фазный ток течет к контакту тепловой перегрузки через предохранитель, затем к кнопке OFF, к кнопке On Блокирующий контакт 2, а затем C3. Таким образом, в результате замыкается цепь;

1. Катушка контактора C3 и катушка таймера (I1) одновременно включаются, и обмотка двигателя затем соединяется звездой. Когда C3 находится под напряжением, его вспомогательные открытые звенья будут закрыты, и наоборот (т. е. замкнутые звенья будут разомкнуты). Таким образом, контактор C1 также находится под напряжением, и трехфазное питание подается на двигатель. Поскольку обмотка соединена звездой, то каждая фаза получит в √3 раза меньше линейного напряжения, т.е. 230В. Следовательно, двигатель запускается безопасно.
2. Размыкается замкнутый контакт С3 в линии треугольника, из-за чего не было бы возможности срабатывания контактора 2 (С2) .
3. После отпускания кнопки на катушку таймера и катушку 3 подается питание через контакт таймера (Ia), удерживающий контакт 3 и замкнутый контакт 2 C2.
4. Когда на контактор 1 (C1) подается питание, два разомкнутых контакта в линии C1 и C2 будут замкнуты.
5. В течение определенного времени (обычно 5-10 секунд), в течение которого двигатель будет соединен звездой, после чего контакт таймера (Ia) будет разомкнут (мы можем изменить его, повернув ручку таймера, чтобы снова отрегулировать время) и как результат;

• Контактор 3 (C3) будет выключен, из-за чего открытое звено C3 будет замкнуто (которое находится на линии C2), таким образом, C2 также будет под напряжением. Точно так же, когда C3 выключен, соединение обмотки звездой также разомкнется. И C2 будет закрыт. Следовательно, обмотка двигателя будет соединена треугольником. Кроме того, разомкнется Контакт 2 (находящийся в линии С3), благодаря чему не будет возможности активации катушки 3 (С3)
• Поскольку двигатель теперь подключен по схеме треугольника, следовательно, каждая фаза двигателя получит полное линейное напряжение (400 В) и двигатель начнет работать в полную силу.

Связанный пост:

• Зачем нам нужно устанавливать стартер с двигателем?
• Разница между соединениями «звезда» и «треугольник» — сравнение Y/Δ

Схема питания пускателя «звезда-треугольник»

Щелкните изображение, чтобы увеличить

Схема пускателя «звезда-треугольник»

Схема управления пускателем «звезда-треугольник» с таймером

Щелкните изображение, чтобы увеличить стартера звезда-треугольник с таймером

Нажмите на изображение, чтобы увеличить

Автоматический пускатель звезда-треугольник (Y-Δ) с таймером для трехфазного асинхронного двигателя , B = красный, желтый, синий (3-фазные линии)

C. B = Общий автоматический выключатель

Related Posts:

• Запуск и остановка трехфазного двигателя из нескольких мест Схемы питания и управления
• (Схема питания и управления трехфазного двигателя ВКЛ/ВЫКЛ, а также электрические схемы)

Преимущества и недостатки пускателя звезда-треугольник с таймером

Преимущества:

• Простота конструкции и эксплуатации
• Сравнительно дешевле, чем другие методы контроля напряжения
• Характеристики крутящего момента и тока пускателя звезда-треугольник хорошие.
• Потребляет в два раза больше пускового тока, чем FLA (ампер полной нагрузки) подключенного двигателя.
• Уменьшил пусковой ток на треть (примерно) по сравнению с DOL (Direct On Line Starter)

 Также читайте:

• Подключение трехфазного двигателя, обратное и прямое питание, электрические схемы управления
• Двухскоростные однонаправленные трехфазные схемы подключения электродвигателя и схемы управления

Недостатки

• Пусковой крутящий момент также снижается на одну треть, поскольку пусковое устройство снижает пусковой ток до одной трети номинального тока [поскольку напряжение в сети также снижается до 57% (1/√3)]
• Требуется шесть проводов или клемм Двигатель (соединение треугольником)
• Для соединения треугольником напряжение питания должно соответствовать номинальному напряжению двигателя.
• Во время переключения (со звезды на треугольник), если двигатель не достигает по крайней мере 90 % своей номинальной скорости, пиковый ток может быть таким же высоким, как и в пускателе прямого включения (D. O.L), что может привести к вредным последствиям. на контактах контакторов, так что это будет не надежно.
• Мы не можем использовать пускатель звезда-треугольник, если требуемый (применение или нагрузка) крутящий момент превышает 50% номинального крутящего момента трехфазных асинхронных двигателей

Связанный пост:

2 скорости, 2 направления Многоскоростной трехфазный двигатель Схемы питания и управления

Характеристики и особенности пускателя звезда-треугольник .

Пускатель звезда-треугольник

Применение пускателя «звезда-треугольник»

Как мы знаем, основное назначение пускателя «звезда-треугольник» — запуск трехфазного асинхронного двигателя в режиме «звезда» во время работы в режиме «треугольник».

Имейте в виду, что пускатель звезда-треугольник может использоваться только для асинхронных двигателей с низким и средним напряжением и малым пусковым моментом. В случае прямого пуска от сети (D.O.L) потребляемый ток на двигателе составляет около 33%, а пусковой момент снижается примерно на 25-30%. Таким образом, стартер звезда-треугольник может использоваться только для легкой нагрузки во время запуска двигателя. В противном случае двигатель с большой нагрузкой не запустится из-за низкого крутящего момента, необходимого для разгона двигателя до номинальной скорости при переходе на соединение треугольником.

Вы также можете прочитать другие схемы питания и управления ниже:

• Что такое пускатель двигателя? Типы пускателей двигателей и методы пуска двигателей
• Что такое устройство плавного пуска? Его работа, схема и приложения
• Пускатель прямого действия — схема подключения пускателя DOL для двигателей
• Что такое контактор? Типы, работа и применение
• Схемы подключения питания и управления трехфазным двигателем

Показать полную статью

Связанные статьи

Кнопка «Вернуться к началу»

Как подключить пускатель двигателя

Пускатель двигателя представляет собой комбинацию устройств, используемых для пуска, работы и остановки асинхронного двигателя переменного тока на основе команд оператора или контроллера. В Северной Америке асинхронный двигатель обычно работает при 230 В или 460 В, 3 фазы, 60 Гц и имеет управляющее напряжение 115 В переменного тока или 24 В постоянного тока. Несколько других комбинаций возможны в Северной Америке и других странах, и их легко получить из методов, показанных в этом документе.

Пускатель двигателя должен иметь как минимум два компонента для работы: контактор для открытия или закрытия потока энергии к двигателю и реле перегрузки для защиты двигателя от тепловой перегрузки. Могут потребоваться другие устройства для отключения и защиты от короткого замыкания, как правило, автоматический выключатель или предохранители. Защита от короткого замыкания не будет показана в следующих примерах.

Контактор

Контактор представляет собой 3-полюсный электромеханический переключатель, контакты которого замыкаются при подаче напряжения на его катушку. Когда на катушку подается напряжение, контакты замыкаются и остаются замкнутыми до тех пор, пока катушка не будет обесточена. Контактор специально разработан для управления двигателем, но может использоваться и для других целей, например, для резистивных и осветительных нагрузок. Поскольку двигатель является индуктивной нагрузкой, при определении размера контактора разработчик должен учитывать как номинальную мощность, так и номинальный ток. Это необходимо для того, чтобы контактор правильно переключал нагрузку.

Реле перегрузки

Реле перегрузки представляет собой устройство с тремя датчиками тока, которое защищает двигатель от перегрузки по току. Каждая фаза, идущая от контактора к двигателю, проходит через эти датчики тока. Реле перегрузки имеет выбираемую настройку тока в зависимости от номинального тока полной нагрузки двигателя. Если ток перегрузки превышает уставку реле в течение достаточного времени, группа контактов размыкается для защиты двигателя от повреждения.

В этой статье показано, как подключать различные двигатели с помощью контакторов серии Fuji, продаваемых AutomationDirect. Контакторы других марок могут быть подключены так же или аналогично. Обратитесь к схемам подключения производителя контакторов других марок.

Существует четыре основных комбинации проводки:
a)  Двигатели полного напряжения, нереверсивные, трехфазные.
b) Реверсивные трехфазные двигатели полного напряжения
c) Однофазные двигатели
d) Трехфазные двигатели с разомкнутым переходом «звезда-треугольник»

Вы должны предоставить разъединитель, провод надлежащего сечения, кожухи, клеммные колодки и любые другие устройства, необходимые для замыкания вашей цепи.

ВНИМАНИЕ! Следуйте инструкциям, прилагаемым к каждому конкретному устройству.
Невыполнение этого требования может привести к поражению электрическим током или повреждению.

Будут использоваться следующие компоненты:

Полновольтные нереверсивные трехфазные двигатели

На следующей диаграмме показано управление 3-фазным нереверсивным двигателем с управляющим напряжением 24 В пост. тока и ручным управлением. Мы будем использовать контактор, блок вспомогательных контактов, реле перегрузки, нормально разомкнутую кнопку пуска, нормально замкнутую кнопку останова и источник питания с предохранителем. Цепями пуска и останова также можно управлять с помощью входов и выходов ПЛК.

Реверсивные трехфазные двигатели полного напряжения

Эта схема предназначена для управления трехфазным реверсивным двигателем с управляющим напряжением 24 В постоянного тока. В нем используются два контактора, два вспомогательных контактных блока, реле перегрузки, механическая блокировка, две нормально разомкнутые кнопки пуска, нормально замкнутая кнопка останова и источник питания с предохранителем. Схемы прямого, обратного хода и останова также могут управляться с помощью ПЛК.  Обратите внимание, что могут быть доступны комплекты реверсирования как для контакторов со стороны нагрузки, так и для линии, что может упростить процесс подключения реверсивного контактора.
