Схемы Подключения Теплого Пола И Радиаторов

Закачивание горячей воды при помощи циркуляционного насоса в систему оборудуемого теплого пола.

Вступление

Насосно-смесительный узел для котла: совмещаем радиаторы и теплый пол

И батареи отопления у нас будут самые обычные — с горячей водой внутри Чтобы уменьшить сопутствующие эксплуатации комбинированных систем затраты, можно те же радиаторы установить только там, где в них есть реальная потребность: в кладовых и в некоторых других помещениях технического назначения они не нужны.

Оно должны быть ровным с минимальным перепадом высот.

Установка качественного конденсационного котла решает проблему.

Не рекомендуется устанавливать в спальнях. Это дополнительные временные затраты. Работа конструкции может быть описана следующим образом: горячий носитель тепла будет доходить до коллектора отопительной конструкции и упираться в заслонку для предохранения с термостатом.

Оптимальным вариантом является чугун. Когда произведена укладка водяного теплого пола, производится его подключение к подающему и обратному трубопроводу существующего отопления. Коллектор монтируется в специальный ящик материал — оцинкованная сталь , который соответствует его размеру.

своими руками

Примечательно, что трубы для разводки выбирают с небольшим сечением — лучше всего 20 мм. Он надежен и экономичен. Также можно из ассортимента трехходовых моделей подобрать смесительный кран, который автоматически не поддерживает заданную температуру. Окончательный выбор отопительного котла, радиаторов, труб для их подключения и для теплого пола, а также схему разводки каждый потребитель делает с учетом многих факторов.

Это снижает комфорт и эффективность системы. Радиаторы и теплый пол — совместная работа, как обеспечивается, регулируется Радиаторы и теплый пол — совместная работа, как обеспечивается, регулируется В домах рекомендуется создавать комбинированную систему отопления — радиаторы с теплыми полами. Недостатком является низкий комфорт. В самые холодные недели мощности отопления при обычной температуре будет не достаточно. При формировании автономной системы отопления обеспечивается возможность самостоятельно регулировать устанавливаемую температуру.

Где можно делать комбинированные системы?

Площадь и этажность в нашем примере весьма условны. Нужно также согласовать и режимы их работы.

Одно дело: подсоединить систему радиаторного отопления к котлу, когда весь функционал для этого в котле уже заложен. Они предлагают провести полипропиленовые трубы подачу и обратку в слое песка под стяжкой вдоль фундамента. Она может быть однотрубной или двухтрубной.

В некоторых ситуациях когда все радиаторы закрыты, а теплый пол работает насос котла и насос теплых полов работают последовательно, мешая друг другу. Монтаж комбинированного отопления в системе с газовым котлом Самым сложным моментом в процессе монтажа комбинированного отопления является необходимость подачи от коллектора для теплого пола и радиаторов теплоносителя с разными температурами по двум трубам. В зависимости от температуры на выходе внутрипольного контура смесительный клапан открывается или закрывается, увеличивая или уменьшая количество горячего теплоносителя с подачи в контуре с рециркуляцией.

Это необходимо, чтобы удостовериться в герметичности всех выполненных стыков. Воздушный тепловой насос основной источник тепла Воздушный тепловой насос Перед тем как рассмотреть положительные и отрицательные стороны существующих отопительных агрегатов, расскажем немного о воздушном.

Где можно делать комбинированные системы?

Коллектор монтируется в специальный ящик материал — оцинкованная сталь , который соответствует его размеру. При этом не имеет значение вид теплоносителя или источник тепла.

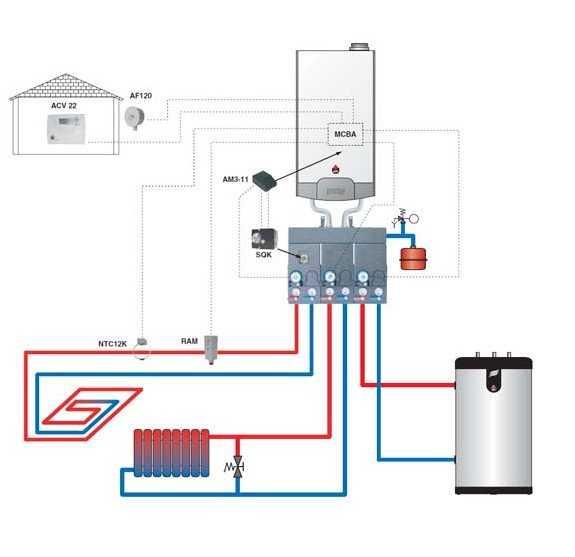

Обозначение основных элементов схемы: настенный газовый котел со встроенным циркуляционным насосом и расширительным баком; гидравлический разделитель термогидравлический разделитель или гидравлическая стрелка ; коллектор коллекторная балка для подключения отопительных контуров; узел циркуляции контура радиаторного отопления; смесительный узел конура водяного теогопл пола; предохранительный термостат. Трехходовой термостатический клапан второй разновидности отличается тем, что обеспечивает регулирование интенсивности подачи только горячего потока. В более сложных системах контроллер руководствуется также погодным датчиком, осуществляя предупредительное изменение мощности обогрева.

4 Проверенные схемы подключения водяного теплого пола

В результате теплоносители смешиваются следующим образом: жидкость из обратной трубы подается непрерывно, а горячая жидкость подается лишь в случае, когда это необходимо. В этом случае внутрипольные конструкции будут долговечными, надежными и прочными.

Комбинированная система отопления: схемы подключения

Качественное отопление в нашем климате — необходимость. А комбинированная система отопления, мало того что надежна, еще и может дать более высокий уровень комфорта.

Содержание статьи

• 1 Что такое комбинированная (совмещенная) система отопления
  • 1. 1 Каким бывает комбинированное отопление
  • 1.2 Что дает комбинированное отопление
• 2 Подключение коллектора теплого пола к системе отопления
  • 2.1 Параллельное подключение радиаторов и теплого пола
    • 2.1.1 Схема подключения ТП на трехходовом клапане
    • 2.1.2 На смесительном узле
    • 2.1.3 Комбинированная система отопления с гидрострелкой
  • 2.2 Последовательное подключение теплого пола к радиаторам
  • 2.3 Нюансы схем
  • 2.4 Подключение теплого пола к твердотопливному котлу
    • 2.4.1 Схема с теплоаккумулятором
    • 2.4.2 Теплоаккумулятор и гидрострелка
• 3 Подключение нескольких котлов или источников тепла

Что такое комбинированная (совмещенная) система отопления

Вообще, комбинированным называют отопление в двух случаях. Первый — это когда совмещены две системы обогрева дома — радиаторная и теплый пол. Второй — использование двух котлов, которые подключены параллельно. И работать они могут по очереди или одновременно. Зависит от способа подключения.

Чтобы гарантированно всегда было тепло, ставят два котла

Но два котла в одной системе отопления чаще называют резервированным или гарантированным отоплением. В большинстве случаев под комбинированной системой понимают именно использование теплого пола вместе с радиаторами. Причем теплый пол — водяной, который подключается в одну систему с радиаторами. Это вносит свои коррективы и особенности в схему. Так что именно о такой системе дальше и пойдет речь.

Каким бывает комбинированное отопление

Водяное отопление на сегодняшний день есть двух типов — привычное нам радиаторное и водяной теплый пол. Причем чаще всего, обе системы подключены к одному источнику тепла. Под источником тепла обычно подразумевают отопительные котлы. Так что комбинированная система отопления устанавливается обычно в частных домах. Тут можно делать все (или почти все), что вы захотите.

Обычно под комбинированным отоплением имеют в виду радиаторы и теплый пол в одной системе

В квартирах с централизованным отоплением установить водяной теплый пол почти невозможно. Эта система имеет слишком большое гидравлическое сопротивление и попросту остановит циркуляцию в стояке (если к нему подключиться). Ни вам тепла, ни соседям. А если не остановит, то на выходе из теплого пола будет абсолютно холодная вода, что точно не устроит ваших соседей.

Но есть и исключения — это новые дома, в которых есть стояки для подключения батарей (высокотемпературный стояк) и теплого пола (низкотемпературный). В таком случае каждая система подключается к своему отводку. Если очень хочется, есть способ подключить водяной пол и в квартире — поставить котел для обеспечения работы этой системы. Решение дорогое, но его хоть можно каким-то образом реализовать.

Что дает комбинированное отопление

Зачем делать комбинированную систему отопления? Ведь даже радиаторное отопление сделать недешево, а если монтировать две разные системы, затраты вырастут почти вдвое. Причины есть. Почему делают теплый пол? Потому что по ощущениям, более комфортно находится в помещениях с теплым полом. А зачем тогда радиаторы? Во-первых, они быстрее нагреваются и остывают. Теплый пол — трубы, залитые в бетон. Пока бетон прогреется, будет холодно. Вот на этот период и требуются радиаторы. Они быстро нагреют воздух.

В коттедже часто стараются сделать теплый пол на первом этаже и радиаторы поставить выше

Вторая причина, по которой предпочитают делать комбинированную систему отопления — не так много покрытый, которые эффективно работают при укладке на теплый пол. Идеально подходит только плитка, камень или керамогранит. Но такое покрытие в жилых комнатах мы не используем, а другие (хоть есть и совместимые виды) не слишком эффективно передают тепло. Так что, чтобы было тепло и комфортно, нужны и радиаторы, и трубы в полу.

Подключение коллектора теплого пола к системе отопления

Как выглядит радиаторная система отопления, представляют себе все. От котла идет труба, которая обходит все радиаторы. С выхода радиаторов собирается остывший теплоноситель и поддается на вход отопительного агрегата. Так выглядит простейшая схема радиаторного отопления.

Так выглядит обычная радиаторная система отопления

Логично предположить, что для подключения теплого пола просто ставят тройники на входе и выходе котла. К свободным выходам и подключают теплый пол. В общем это соответствует действительности,  но не все так просто. В теплый пол подается теплоноситель более низкой температуры (чаще всего 35-40°С, но не выше 50°C), а на выходе котла теплоноситель с более высокой температурой. Тут есть два способа решения проблемы:

• Понизить температуру теплоносителя в контуре теплого пола.
• Подключить теплый пол после радиаторов.

Первую схему называют параллельным подключением к котлу, вторую — последовательным. Надо сказать, что чаще реализуется параллельное подключение. Оно более стабильно, проще поддается регулировке, можно регулировать отдельно степень нагрева пола и радиаторов.

Параллельное подключение радиаторов и теплого пола

При параллельном подключении к котлу радиаторов и теплого водяного пола, на выходе котла ставят тройник, а на отводе к теплому полу ставят смесительный узел (на схеме ниже). С его помощью в горячую воду добавляют часть остывшего теплоносителя из обратного трубопровода. Это самый простой способ подключения теплого пола к радиаторам. Но он хорош только с автоматизированными котлами, которые подают теплоноситель заданной температуры.

Чтобы от одного котла работали радиаторы и теплый пол, устанавливают тройник и смесительный узел

Схема подключения ТП на трехходовом клапане

Узел подмеса для теплого пола может быть реализован при помощи трехходового клапана. Он имеет термостатическую головку, датчик которой находится в подающем трубопроводе теплого пола. В зависимости от показаний датчика, подмес холодной воды открывается или закрывается.

Подключение теплого пола к радиаторам через трехходовой клапан

Плюс этого решения — в низкой стоимости реализации. Минус — в скачкообразных изменениях и невозможности поддерживать постоянную температуру пола. Может быть как перегрев, так и недогрев. Такая схема может быть реализована, если есть жесткие ограничения по средствам. Также она нормально работает при небольшой отапливаемой площади. Если, например, сделали подогрев только в ванной, коридоре.

На смесительном узле

В этой схеме подключения реализована все та же идея — добавить остывший теплоноситель к горячему, а реализация другая. Этот узел называется смесительным. Смесительный узел реализован на основе регулировочного клапана. Он позволяет подавать то количество остывшего теплоносителя, которое необходимо для поддержания заданной температуры. Колебания, безусловно, есть, но они не превышают одного градуса (или около того), что в теплом полу неощутимо.

Схема подключения теплого пола к системе отопления через смесительно-насосный узел

Эти узлы выпускаются в разной комплектации, чаще всего тут в качестве дополнительных «плюшек» стоят манометры для контроля давления на входе и выходе гребенки теплого пола, байпас для отключения теплого пола, регулировочный клапан для балансировки гидравлики системы.

Комбинированная система отопления с гидрострелкой

Еще один способ подключения теплого пола и радиаторов к одному котлу — через гидрострелку. Это две ёмкости на подаче и на обратном трубопроводе, от которых идут отводки на потребителей. Гидрострелка представляет собой обычно отрезок трубы большого диаметра, запаянный с концов. Труба может быть круглого сечения, но удобнее работать с прямоугольной — проще приваривать отводки для подключения отопительной системы.

Схема подключения теплого пола к котлу отопления через гидрострелку

Что дает эта схема и зачем нужна гидрострелка? Она выравнивает давление и компенсирует его скачки, на все потребители подается вода одинаковой температуры. Что еще очень хорошо — котел работает при стабильном давлении, что продлевает срок его службы. К тому же при такой схеме подключения теплого пола, проще всего сбалансировать систему, обеспечить нужную скорость движения теплоносителя для каждого вида оборудования.

Минусы в том, что на каждого потребителя нужен свой насос, а это дополнительные затраты.

Последовательное подключение теплого пола к радиаторам

Идея подключения водяного пола после радиаторов в том, что пройдя через радиаторы, теплоноситель уже не такой горячий и полимерные трубы теплого пола не повредятся. В таком случае подключают водяной пол после последнего радиатора. Врезаются в обратный трубопровод, обязательно ставят шаровые краны — для возможности отключения подогрева пола. После врезки входа ТП обязательно ставят насос — без него работать просто не будет. При подключении выхода контура ставят обратный клапан — чтобы не нарушилось направление движения.

Как подключить теплый пол к батарее: схема и необходимые устройства

Реализуется подобная схема на трехходовом клапане, применима только для подключения одного-двух контуров малой длины. И вообще, это самый неудачный способ, так как сложно спроектировать его оптимально. Также довольно сложно поддерживать нормальную температуру, так как она зависит от того, сколько тепла отдали радиаторы.

Нюансы схем

Обратите внимание — в смесительном узле любого типа, через который подключается теплый пол к радиаторной системе, стоит насос. Так что эта группа должна быть смесительно-насосной. Второй насос необходим, так как котловой не сможет обеспечить требуемую скорость движения теплоносителя по трубам теплого пола.

Один из вариантов (недорогой) смесительного узла

Второе, на что надо обратить внимание, что на каждом отводе к каждой группе потребителей (на радиаторы, теплый пол и бойлер) стоят краны. Не отсечные (шарового типа), а регулировочные. Они позволяют включать только часть системы. В межсезонье это будет вам на руку. Вторая их функция — регулирование мощности потоков, которые направляются на разные ветки комбинированной системы отопления. Таким образом можно будет делать по желанию теплее пол или радиаторы. Можно тут поставить термостаты, а не краны. Если использовать автоматические, они будут поддерживать заданную температуру в каждом контуре.

Подключение теплого пола к твердотопливному котлу

Твердотопливные котлы отличаются цикличностью работы, а еще тем, что они имеют склонность к перегреву. При неправильной эксплуатации теплоноситель может закипеть. Если радиаторы еще перегрев могут перенести, то теплый пол — это полимерные (обычно) трубы, которые перегревать никак нельзя.

Твердотопливные котлы могут быть с автоматикой, но они все равно не гарантируют стабильную температуру

Схема с теплоаккумулятором

При подключении теплого водяного пола к дровяному или угольному котлу, в систему ставят теплоаккумулятор. Это большой бак, который подключается к котлу, а разводка на радиаторы и теплый пол идет уже от этого бака. Это решает сразу обе проблемы: спасает от цикличности (воды много и падение температуры за время простоя котла не слишком значительное) и от перегрева.

Подключение теплого пола к твердотопливному котлу: одна из схем с теплоаккумулятором

Фокус тут в том, что отводы на радиаторы делают в верхней части емкости, а отводы на теплый пол — ниже. Как известно, более горячая вода будет вверху, ниже — более холодная. Тем не менее узел подмеса в том или ином виде для подогрева пола должен присутствовать (на трехходовом или термостатическом клапане). Также необходим и насос, причем для каждого из потребителей. Насос котла работает только на малом круге — до гидроаккумулятора, а создавать движение в каждой ветке системы будет свой насос.

Также обратите внимание на обвязку твердотопливного котла. Тут важно избежать перегрева и закипания теплоносителя в трубах. Контур от котла до теплоаккумулятора очень мал, так что необходимо обеспечить постоянное и быстрое движение теплоносителя. Это реализуется при помощи создания еще одной «резервной» петли, которая и спасает от перегрева.

Теплоаккумулятор и гидрострелка

Предыдущая схема основана на подаче на радиаторы и теплый пол воды различной температуры. Но ее невозможно контролировать, что делает систему не слишком стабильной. Более надежно — подавать теплоноситель одной температуры, а затем добавлять, по необходимости, остывший из обратки. Реализовать это проще при помощи гидрострелки — в ней происходит выравнивание температуры. А дальше подключение как на схеме выше — с насосами и узлом подмеса.

Подключение теплого пола к ТТ котлу с буферной емкостью и гидрострелкой

Обратите внимание, что узел подмеса установлен и на контуре радиаторного отопления. Это сделано для того, чтобы можно было делать температуру комфортной и в межсезонье. Спасает также и при перегреве теплоаккумулятора, что возможно при большой мощности котла и малом объёме бака. В общем, такая схема более надежна и дает более высокий уровень комфорта.

Подключение нескольких котлов или источников тепла

Ставить несколько котлов в одну систему отопления заставляет холодный климат и нестабильная работа электросетей. Хорошо, конечно, иметь автоматизированный котел, но до тех пор, пока не отключат электричество и автоматика перестанет работать. Если при этом на улице -20°C или ниже, даже несколько часов простоя могут обернуться размерзанием системы. Поэтому часто в параллель с электроавтоматизированным котлом ставят энергонезависимый твердотопливный.

Схем подключения двух котлов в одну систему отопления много, но проще всего реализуется эта идея с использованием теплоаккумулятора. В таком случае возможна как работа одного котла, так и обоих сразу, что может стать выходом при аномальных холодах. Чем еще хороша эта схема, так это тем, что подключать можно и теплый пол, и отопление. А также с легкостью можно добавить один из альтернативных источников тепла. Наиболее популярны последнее время солнечные радиаторы. Их подключают к свободным входам теплоаккумулятора.

Можно ли смешивать теплый пол и радиаторы?

‍ Короче говоря, да. Блог закончен, да? Ну нет ; всегда полезно иметь ответы для ваших клиентов, когда они неизбежно задают этот самый вопрос о доступных конструкциях и возможностях напольного отопления; мы уверены, что вы были там. Итак, давайте приведем вам факты. В то время как полы с подогревом часто рассматриваются как новая технология, приходящая на смену радиаторам, которые воспринимаются как архаичный и традиционный метод отопления, радиаторы и полы могут очень хорошо работать вместе.

Доступные варианты

Одной из распространенных практик, которую люди склонны выбирать, как вы, несомненно, знаете, является установка теплых полов в новостройках; расширение или иное. Таким образом, радиаторы часто остаются в остальной части дома, а УФХ устанавливаются только в новой секции. Поскольку новая сборка, скорее всего, будет представлять собой бетонную стяжку, это идеальное время, а также энергоэффективность для установки системы UFH.

Еще один вариант, к которому склонны многие люди, — это применение UFH внизу и использование радиаторов для обогрева наверху. Конечно, это не связано с тем фактом, что UFH нельзя применять на первом этаже, потому что это возможно, особенно потому, что они часто представляют собой деревянную подвесную конструкцию. система цокольного этажа.

Как они работают вместе?

Поскольку для обеих систем требуется разная температура воды, часто возникает вопрос, как эти две системы могут работать вместе друг с другом. У вас в основном есть два подхода. Безусловно, самым простым является проектирование радиаторов для нормальной температуры подачи (скажем, 60°C) и подключение радиаторов и системы теплого пола к одному и тому же источнику питания от котла до зональных клапанов, а затем использование встроенного смесительного клапана. и насос, подключенный к коллектору, для снижения температуры примерно до 40°C перед тем, как он попадет в систему UFH.

Другим вариантом является установка котла на низкую температуру (около 40°C), отказ от подпольного смесительного клапана и использование радиаторов увеличенного размера, которые компенсируют более низкую температуру подачи в них. Конечно, тогда проблема в огромных кусках стали на ваших стенах, но…

Два порта или три порта? S-план или Y-план? А как быть с обходом?

В идеале вы пойдете по пути S-плана и будете использовать двухходовые клапаны для обеспечения блокировки и управления котлом, один для радиационного контура и один для контура UFH, но это ничем не отличается от использования S-плана для управления один радиаторный контур отопления и горячее водоснабжение (ГВС). Потребуется некоторое планирование того, как вы будете контролировать время системы, поэтому, если вы используете простые поворотные термостаты для радиаторов и пола, вам потребуется двухканальный таймер (или трехканальный, чтобы также управлять ГВС). Другой вариант — использовать программируемые термостаты для пола (по одному на зону в стандартной комплектации) и отдельный программируемый термостат для радиаторного контура. Еще одно соображение заключается в том, как добиться открытой или байпасной зоны для радиаторов, если вы используете на них TRV, чтобы избежать ситуации, когда TRV закрыты, но котел работает.

Мы предлагаем просто подойти к этому как обычно и установить вешалку для полотенец или что-то подобное без TRV или установить автоматический перепускной клапан. В системе UFH байпас не требуется, поскольку элементы управления и электропроводка обеспечивают необходимую электрическую блокировку, что означает, что котел не запускается, когда нет потребности.

Технически возможно добавить смешанную систему к существующему плану Y с трехходовым клапаном, но мы советуем избегать этой мучительной проблемы и перейти на план S.

Итак… в общем!

Подводя итог, легко понять, почему многие клиенты считают, что они не могут рассчитывать на объединение обеих систем, но все это довольно просто. Если вы оказались в положении, когда имеете дело с любопытным клиентом и не можете найти ответы, отправьте их в направлении нашего блога! В качестве альтернативы, если у вас есть какие-либо дополнительные вопросы, связанные с нашим обслуживанием полов, или вы хотите поговорить с одним из наших дружелюбных сотрудников, не стесняйтесь обращаться к нам! Вы можете связаться с нами по телефону 0333 800 1750, где наша команда экспертов будет с нетерпением ждать вашего звонка.

Мы можем посоветовать вам, как добиться блокировки, и подсказать, как заставить все это работать. Это действительно просто, если вы сделали это один раз (но помните Y-план = «мир боли»)

В качестве альтернативы, если вы присутствуете в социальных сетях, вы можете быть в курсе всех событий Underfloor через наши учетные записи Facebook и Twitter; Итак, увидимся там!

Руководство по системе обогрева пола

В холодную погоду люди чаще страдают от кашля и проблем с легкими, страдают психическими заболеваниями и подвергаются отравлению угарным газом из-за плохо обслуживаемых систем отопления. Системы напольного отопления являются одним из наиболее эффективных и действенных способов обогреть ваш дом, особенно в холодном климате, где температура может опускаться до нуля в течение зимнего сезона. Узнайте больше о них здесь.

Что такое пол с подогревом?

Теплый пол — это система лучистого отопления, которая помогает равномерно распределять тепло по помещению. Он может использоваться как первичный или вторичный источник тепла и часто используется в сочетании с другими видами отопления, такими как печи с принудительной подачей воздуха или бойлеры. Если вы ищете энергосберегающий вариант для своего дома, это может быть то, что вам нужно.

Как работает пол с подогревом?

Наиболее распространенным типом напольного отопления является лучистое отопление пола. Системы лучистого обогрева пола равномерно распределяют тепло по помещению и могут использоваться с различными напольными покрытиями, такими как плитка, ламинат и твердая древесина. Лучистый теплый пол работает за счет циркуляции теплой воды по ряду труб, установленных под полом.

Тепло от воды нагревает пол и излучается наружу, обеспечивая равномерный источник тепла. Нет необходимости в каких-либо внешних вентиляционных отверстиях или вентиляторах. Если у вас есть изоляция в вашем доме, это также поможет сохранить нагретый воздух, чтобы вы всегда поддерживали комфортную температуру.

Если вы живете в старом здании, обязательно поговорите со специалистом, прежде чем устанавливать теплый пол в вашем доме, потому что этот тип системы может потребовать более сложной установки, чем другие типы напольного отопления.

Какие существуют типы систем напольного отопления?

Влажные и сухие – это две основные классификации систем напольного отопления. Точно так же, как радиаторы нагревают систему, вода или электричество циркулируют через них и нагревают систему. Давайте обсудим их.

Система водяного отопления полов

Системы водяного отопления полов состоят из ряда труб, которые подсоединяются непосредственно к бойлеру и используются для циркуляции горячей воды по всему помещению. Радиаторы не так эффективно распределяют тепло, как системы напольного отопления, а это означает, что системы напольного отопления могут использовать воду, нагретую при более низкой температуре, чем обычные радиаторы. Из-за этого эффективность вашего котла увеличится как прямой результат.

Установка представляет собой наиболее серьезную проблему для мокрых систем по сравнению с сухими системами. Поскольку водопроводные трубы значительно прочнее электрических кабелей, для установки системы требуется достаточно места. В результате затраты, как правило, выше.

Указывает на то, что поверхность земли или пола может потребовать небольшой регулировки высоты. В результате мокрые системы рекомендуются для использования в новых домах. Процесс дооснащения мокрой системы непрост, и устанавливать ее без посторонней помощи не рекомендуется.

Сухая система теплого пола

Сухая система теплого пола характеризуется использованием сети проводов, которые расположены под полом и равномерно прогреваются. У вас есть возможность установить нагревательные маты, которые охватывают большие площади, или отдельные провода, в зависимости от конфигурации помещения, в котором вы хотите установить сухую систему. Отдельные провода можно скрутить и использовать таким образом, чтобы получить доступ к более ограниченным областям. Из-за своих стандартных размеров нагревательные маты обычно имеют более низкую цену.

Провода для сухой системы часто располагаются поверх изоляционного слоя и могут протискиваться под различными типами пола. Поскольку сами электрические провода очень тонкие, их установка намного проще и дешевле, чем установка мокрой системы. Однако из-за того, что им требуется электричество, стоимость их эксплуатации может быть выше. Следовательно, они больше подходят для использования в ограниченном пространстве.

Преимущества систем напольного отопления

Рекомендуется подумать об установке напольного отопления в вашем доме по ряду различных причин, в том числе для повышения эффективности вашей системы отопления и повышения стоимости вашего имущества. В результате ниже приводится список наиболее важных преимуществ.

Комфорт

Пол с подогревом обеспечивает более комфортный уровень тепла и более приятную температуру окружающей среды, чем радиаторы, благодаря более естественному внешнему виду. Полы с подогревом генерируют лучистое тепло, подобно солнцу, тогда как радиаторы нагревают воздух в процессе конвекции, при котором холодный воздух перемещается по полу и вверх. Весь пол обогревается, чтобы обеспечить равномерное распределение тепла. Кроме того, у вас будет прекрасный поджаренный пол.

Эффективность

Системы напольного отопления, в отличие от систем, работающих на газе или котлах, экономичны и эффективны в использовании энергии. Прежде чем они смогут эффективно обогревать помещение, традиционные радиаторы необходимо довести до температуры до 167 градусов по Фаренгейту. Если у вас есть система лучистого отопления, температура должна достигать около 84 градусов по Фаренгейту, чтобы вся комната была теплой.

При использовании системы отопления, основанной на воздуховодах, всегда будут потери в воздуховодах. С другой стороны, если у вас лучистое отопление, полы будут нагреваться напрямую, что приведет к меньшим потерям энергии. Поскольку они настолько эффективны в сохранении энергии, лучистые полы могут снизить ежегодные расходы на отопление в среднем на 15%.

Стиль

Так как вам не понадобятся радиаторы, если у вас есть пол с подогревом, у вас будет больше места на стене и на полу, что отлично подходит для декорирования. Поскольку система «невидима», у вас больше свободы в дизайне интерьера вашего дома, что делает его идеальным для жизни в открытой планировке.

Wellness and Risk Management

На самом деле, теплый пол полезен для здоровья. Окружающая среда более благоприятна для мебели из-за умеренной жары и низкой влажности, в результате чего меньше циркулирует пыль и клещи. Это приводит к более чистому воздуху, который также менее аллергенен, что делает его отличной средой для людей, страдающих аллергией. Удаление радиаторов также гарантирует, что пожилые люди и дети не будут подвергаться опасности из-за горячих или неровных поверхностей.

Меньше ограничений в области дизайна интерьера

Пол с подогревом позволяет использовать все пространство, не ограничиваясь громоздкими радиаторами, установленными на стенах. Когда вам не нужно беспокоиться о дизайне вокруг радиаторов, у вас больше свободы для создания всего, что вы хотите, в своем пространстве.

Меньше обслуживания

Системы напольного отопления, работающие от бесплатного электричества, обычно не требуют какого-либо постоянного обслуживания или ремонта. После установки они не нуждаются в каком-либо обслуживании. Таким образом, они являются удобным и не требующим особого ухода выбором для обогрева вашего дома.

Простота установки и сборки

Систему подогрева пола легко установить. Есть варианты как для профессионалов, так и для любителей. Есть шаги, которые вы можете выполнить, чтобы настроить его самостоятельно. Важно обратиться к профессиональному установщику, если у вас нет идеи сделать это самостоятельно.

Недостатки системы теплого пола

Несмотря на то, что лучистое отопление пола имеет много преимуществ, существуют и определенные недостатки, которые следует учитывать. Среди них:

Замена старого пола

Если вы хотите установить систему подогрева пола, ваш текущий пол нужно будет снять и заменить, поэтому планируйте заранее. По этой причине лучше устанавливать системы подогрева пола, когда вы уже находитесь в процессе ремонта или укладки нового пола.

Время установки

В большинстве случаев вам потребуется нанести самовыравнивающуюся смесь поверх вашей системы обогрева пола. Перед укладкой напольного покрытия самонивелирующаяся смесь должна полностью высохнуть. Процесс сушки обычно занимает от одного до двух дней. Процесс установки займет немного больше времени, если вы решите использовать систему, использующую воду.

Как выбрать систему теплого пола

Вы приняли решение сделать свой дом более комфортным, установив полы с подогревом, но не знаете, с чего начать. При выборе системы обогрева пола легко растеряться, потому что существует множество различных марок, напряжений, размеров продуктов и других факторов, которые необходимо учитывать. Однако покупка системы лучистого отопления не должна быть сложным процессом. Вот несколько полезных советов:

Выберите надежного поставщика

Вы также захотите убедиться, что у вас есть гарантии на другие компоненты системы. Трубопроводы, которые некоторые производители используют для систем водяного теплого пола, имеют пожизненную гарантию от некоторых из этих производителей.

Большинство систем и компонентов, продаваемых в TUBOMART, имеют высочайшее качество. У вас есть возможность установить систему самостоятельно, и для этого предоставляются подробные инструкции. В качестве альтернативы вы можете выбрать такую ​​фирму, как TUBOMART, которая специализируется на установке теплых полов, и они позаботятся о том, чтобы вы получили систему, которая идеально подходит как для вас, так и для вашего дома.

Поймите свои потребности

Где именно вы собираетесь установить систему подогрева пола? Это во всех комнатах или только в крошечных кусочках разных комнат, таких как ванная комната? Это поможет вам определить тип напольного покрытия, который лучше всего удовлетворит ваши потребности.

Исследование плюсов и минусов типов напольных покрытий

Узнайте о различных доступных альтернативах напольных покрытий и о том, насколько хорошо они взаимодействуют с системами подогрева полов, если вы планируете строительство нового дома или ремонт дома.

Понимание сопутствующих затрат

Эта цена будет включать стоимость установки в дополнение к любым расходам, которые могут быть понесены на техническое обслуживание системы. В долгосрочной перспективе вы, вероятно, потратите больше денег, если материал, из которого изготовлено напольное покрытие, потребует дальнейшего ухода после установки системы лучистого отопления.

Общий стиль

В конце концов, материалы, которые вы используете для пола, должны дополнять остальную архитектуру вашего дома. Принимая это решение, вам нужно будет найти способ сочетать форму и функциональность, не жертвуя ни тем, ни другим.

Процесс установки

Шаг 1: Подсоедините трубу к коллектору

Первое, что вам нужно сделать, это присоединить трубу для подогрева пола к коллекторам для подогрева пола. Вы не должны пытаться сделать это как проект «сделай сам», потому что коллектор уже будет установлен обученным профессионалом.

Шаг 2: Укладка изоляции для теплого пола

После того, как вы закончили укладывать изоляцию, переходите к укладке труб горячей воды. Если поверх напольного отопления уложить теплоизоляцию, это повысит эффективность системы, предотвратив утечку тепла внизу. Это важный компонент, которым нельзя пренебрегать.

Шаг 3: Начните укладку трубы в траншею

После того, как вы закончили укладывать изоляцию, вы можете перейти к укладке трубы. Прежде чем приступить к укладке труб, необходимо убедиться, что на черновом полу нет ничего, что могло бы повредить трубы.

Шаг 4: Крепление труб для системы теплого пола

Скобы для труб следует использовать через равные промежутки времени, чтобы зафиксировать трубу на изоляции. Обязательно закрепите трубу так, чтобы в ней было достаточно места для обеспечения наилучшего возможного распределения тепла.

Шаг 5: Установка по всей поверхности пола

Вы должны сделать петлю трубы по всей поверхности пола, и для больших площадей следует использовать много петель, чтобы они соответствовали площади.

Шаг 6: Подготовка стяжки

Вы можете смешать стяжку самостоятельно или купить уже замешанную. Еще до того, как вы уложите стяжку пола, трубы должны быть испытаны под давлением. В процессе укладки стяжки необходимо следить за тем, чтобы водопроводные трубы были полностью заполнены водой. Это позволит мгновенно выявить любые повреждения, что позволит устранить их до завершения процесса укладки стяжки.

Шаг 7: Заливка стяжки

Аккуратно залить самовыравнивающуюся стяжку поверх трубопровода, следя за тем, чтобы трубы были надежно закреплены, а изоляция лежала ровно. Прежде чем стяжку можно будет утрамбовать до гладкой поверхности, ее сначала обрабатывают химическим спреем, который делает ее более стабильной.

Шаг 8: Дайте поверхности высохнуть на воздухе

Перед укладкой напольного отопления необходимо дать стяжке высохнуть не менее семи дней. В этот момент установите температуру напольного отопления на самое низкое значение, а затем постепенно повышайте ее в течение следующих нескольких дней.

Типы труб, идеально подходящих для систем напольного отопления

Существуют различные типы водопроводных труб, но не все они подходят для систем напольного отопления. Ниже приведены некоторые из лучших труб для системы теплого пола.

Трубы PEX

Сшивание полиэтилена при производстве труб PEX служит основной функции повышения прочности материала на растяжение. После прохождения процесса экструзии этот материал впоследствии будет доступен для использования в самых разных контекстах.

Они будут включать в себя системы трубопроводов зданий, водопроводы для бытовых нужд, а также водяные системы лучистого охлаждения и отопления. PEX — это пластиковый материал, который можно сгибать, не ломая, что делает его отличным выбором как для линий холодного, так и для горячего водоснабжения.

Трубы из АБС-пластика

Трубы из акрилонитрил-бутадиен-стирола (АБС) долговечны и устойчивы к износу, вызванному химическими веществами и водой. Они часто используются в дренажно-сбросно-вентиляционных системах (DWV), а также в очистных сооружениях. Кроме того, они часто встречаются в электроизоляции.

Несмотря на то, что эти трубы устойчивы, их не рекомендуется использовать в местах с чрезмерным воздействием солнечных лучей, так как они могут деформироваться под воздействием солнца. Они также не обладают устойчивостью к хлорированным углеводородам или ароматическим углеводородам.

Медные трубы

По целому ряду причин медные трубы, вероятно, останутся популярным вариантом в течение значительного времени. Некоторые из них включают способность выдерживать перепады температуры, менее частые утечки, возможность вторичной переработки и более длительный срок службы. Медь имеет ряд существенных недостатков, наиболее существенными из которых являются ее высокая стоимость и сложный процесс монтажа.

Трубы из поливинилхлорида

Трубы из поливинилхлорида (ПВХ) устойчивы к большинству солей, кислот и щелочей, как и их аналоги из АБС. Однако, поскольку он более податлив и нежен, чем большинство пластиковых материалов, его долговечность ниже. Кроме того, они устойчивы к разрушающему воздействию воды и могут использоваться как над землей, так и под землей.

Как выбрать тип напольного отопления?

Когда дело доходит до покупки труб для теплого пола, необходимо учитывать множество соображений. Ниже приводится список основных соображений, которые мы должны иметь в виду.

Эффективность теплопроводности

Чтобы система напольного отопления успешно обеспечивала желаемый уровень комфорта, она должна быть установлена ​​в помещениях с соответствующей изоляцией.

Гибкость

Монтаж сверхгибких трубок для теплого пола упрощается за счет повышенной гибкости в процессе, что, в свою очередь, ускоряет монтаж.

Стабильность

Первичный материал должен быть предназначен для использования в приложениях, требующих устойчивости к высоким температурам, и должен гарантировать надежное соединение без риска утечки.

Срок службы

Срок службы пластиковых труб, используемых для обогрева полов, должен составлять пятьдесят лет. Благодаря этому количество времени и денег, потраченных на ремонт и обслуживание труб, связанных с вашим проектом, будет сведено к минимуму. кроме того, это сэкономит вам деньги, необходимые для ремонта.

Совместимость

Вы несете ответственность за определение пригодности системы для использования с другими формами энергии. Некоторые части вашей системы могут перестать работать должным образом, если их нельзя убрать вместе с другими.

Установка

Кроме того, необходимо подумать о способе установки. Важно знать о двух типах систем напольного отопления, каждый из которых устанавливается по-своему. Если вы выполните установку, которая не соответствует требованиям, возможно, ваша система не будет работать, и повторная установка будет стоить вам еще дороже.

Стоимость

Также необходимо учитывать расходы. Важно подумать об общей сумме денег, которую вы инвестируете в проект. начиная со стоимости приобретения расходных материалов, таких как трубы, и заканчивая стоимостью установки.

Типы напольных покрытий для системы теплого пола

В системе отопления можно использовать самые разные напольные покрытия. Напольное покрытие с хорошей теплопроводностью идеально подходит для использования, поскольку позволяет полу быстрее нагреваться, отдавать большее количество тепла и функционировать более эффективно.

Теплопроводность материала является единственной характеристикой, которая отличает напольные покрытия, которые можно и нельзя использовать с системой. Ниже представлены виды напольных покрытий.

Камень и плитка

Эти типы напольных покрытий хорошо сочетаются с напольным отоплением. Из-за высокой теплопроводности плиточные и каменные полы позволяют выделяемому теплу достигать поверхности пола за короткий промежуток времени. Плитка и камень отлично сохраняют тепло, что способствует общей эффективности системы.

Благодаря своим исключительным тепловым качествам этот тип пола идеально подходит для использования с системой в местах с высокой степенью потери тепла. Они могут быть нагреты до температуры до 84 градусов по Фаренгейту или выше, что приводит к высокой тепловой мощности до 14 Вт на квадратный фут.

Ковер

Если доступны другие напольные материалы, но они не действуют как изолятор и не препятствуют циркуляции тепла, то ковер можно использовать с подогревом пола без каких-либо проблем. Чтобы система производила достаточное количество тепла, общая масса всех материалов, включая подложку и покрытие, не может превышать 2,5 тонны.

Ламинат

Спрос на ламинированные полы во всех жилых помещениях постоянно растет. Универсальность этого напольного материала, его экономичность и тот факт, что он эстетически дополняет любую дизайнерскую схему благодаря широкому разнообразию доступных цветов ламината, способствовали его широкому использованию. №

Укладка ламината на полы с подогревом не проблема. Самое главное — убедиться, что теплопроводность хорошая, и лучший способ сделать это — использовать плотный ламинат. Таким образом, время нагрева значительно сократится, а скорость отклика системы значительно повысится, если материал пола будет тоньше и имеет большую плотность.

Дерево

Поскольку дерево эффективно реагирует на колебания температуры пола, инженерная древесина — это тип деревянного пола, который лучше всего работает в сочетании с системой подогрева пола. Возможны и другие виды деревянных полов; однако при работе с менее плотной и более податливой древесиной необходимо тщательно учитывать толщину половиц. Так что половые доски не действуют как изолятор и не препятствуют циркуляции тепла. Когда дело доходит до деревянного пола, температура поверхности пола никогда не должна быть выше 27 градусов по Цельсию.

Поскольку каждый из многих типов деревянных полов обладает своими уникальными тепловыми свойствами, может быть трудно определить, какие из них лучше всего подходят для использования в сочетании с системой подогрева пола. Способность половиц проводить тепло прямо пропорциональна их плотности и толщине; следовательно, чем они больше подходят, тем они тоньше и плотнее.

Винил

Использование виниловых полов в сочетании с теплыми полами совершенно безопасно. Винил испытывает быстрые изменения температуры в обоих направлениях. Виниловые полы имеют ограничение по температуре верхнего этажа, которое обычно составляет 27 градусов по Цельсию. Поскольку это ограничение ограничивает теплоотдачу, виниловые полы не рекомендуется использовать в регионах с высокими потерями тепла.

Заключение

В настоящее время многие люди выбирают системы напольного отопления. Системы практически не потребляют энергии, но при этом имеют низкие эксплуатационные расходы. В частности, большинство домовладельцев обнаружат, что системы мокрого пола невероятно экономичны. Некоторые люди предпочитают электрические напольные системы из-за того, что их установка дешевле. TUBOMART поможет вам реализовать систему обогрева пола вашей мечты.
