Как подключить телефонную розетку: схема и этапы установки
Несмотря на стремительный спад популярности стационарных телефонных аппаратов, людей, готовых отказаться от них наотрез, не так уж и много. Признайтесь, случается, что без традиционной связи порой крайне сложно или вообще невозможно обойтись.
Для подключения аппарата к коммутационной сети нужен слаботочный узел, с установкой которого можно справиться собственноручно. Мы детально расскажем вам, как подключить телефонную розетку, не вызывая мастера.
В схемах и способах нет абсолютно ничего сложного, а разобраться с вопросом помогут предложенная нами полезная информация, а также фото и видеоматериалы.
Содержание статьи:
- Конструктивные особенности телефонной розетки
- Старые и современные стандарты устройств
- Схемы монтажа и способы подключения
- Порядок подключения телефонной розетки
- Этап #1: Проведение подготовительных работ
- Этап #2: Зачистка концов жил
- Этап #3: Подключение проводов розетки
- Выводы и полезное видео по теме
Конструктивные особенности телефонной розетки
Конструкции стационарных телефонов с каждым годом модифицируются и улучшаются.
И современные устройства значительно превосходят своих предшественников, выгодно выделяясь на фоне их высокой надежностью и удобством применения.
Для обеспечения бесперебойного функционирования прибора необходимы два условия:
- Наличие действующей линии связи от АТС.
- Возможность электрического подключения стационарного аппарата к этой линии.
Единственное, что не меняется в сфере телефонизации – принцип работы стационарных телефонов. Однако есть существенные изменения в конструкциях и методах подключения.
Старые и новые варианты телефонной коммутации представлены в фото-подборке:
Галерея изображений
Фото из
Телефонная розетка требуется для создания прочного, но быстроразъемного подключения стационарного телефонного аппарата к стационарным телефонным линиям
Розетка для подключения телефона может устанавливаться обособленно или в формате блока силовых и коммутационных розеток
По сей день в домах старой застройки, бюджетных организациях, которым более 15-20 лет, встречаются линии с розетками советского стандарта Устаревший тип соединения РТШК-4
Сейчас слаботочные сети оснащаются совершенно другими разъемами, соответствующими группе стандартов RJ
Для облегчения процедуры монтажа и подключения розетки внутреннюю часть устройства оснащают метками и цветовыми обозначениями, помогающими верно подсоединить контакты
Серии розеток с разъемом RJ (9; 11; 14; 25) имеют схожую конструкцию и размеры, но снабжаются разными пластиковыми штекерами.
Форма и габариты ступенек исключают подсоединение телефона к розетке RJ45
Для подключения двух конструктивно различающихся моделей телефонов, к примеру, устаревшей проводной и радио-модификации, используются комбинированные варианты с возможностью установки старой вилки и штекера RJ
В комбинированной розетке разъем RJ расположен сбоку, а контактные отверстия для подсоединения вилки на лицевой части
Цель установки розетки для подключения телефона к линии
Встраиваемый блок силовых точек с телефонной розеткой
Устаревший тип телефонного соединения РТШК-4
Телефонный разъем с соответствием стандарту RJ-11
Изображение схемы подключения на корпусе розетки
Пластиковый штекер к телефонной розетке типа RJ
Гибридный вариант конструкции телефонной розетки
Расположение гнезд комбинированной розетки
Несмотря на различия в конструкции и способах подсоединения любая телефонная розетка традиционно включает три основных элемента:
- Корпус – выполнен из диэлектрического материала (керамики или пластика).
- Контакты – подпружиненные латунные элементы, обеспечивающие надежное прохождение токов по электрической цепи.
- Клеммы – переходники, необходимые для подключения проводов.
Электрические контактные гнезда стационарной розетки утоплены в корпус. Такое решение позволяет защитить прибор от случайных замыканий.
В продаже встречаются одно- и многоразъемные модели. Первые предназначены для подключения одного аппарата, вторые – позволяют коммутировать сразу несколько устройств.
Подключение телефонного аппарата для создания стационарного соединения осуществляется через розетку, идущей в комплекте с вилкой
Старые и современные стандарты устройств
По мере совершенствования оборудования способы подключения телефонов к сети связи испытали ряд изменений. В первых моделях телефонных аппаратов подключение к линии связи осуществлялось и вовсе без применения розеток.
Для создания замкнутого контура тока провода просто скручивали друг с другом, либо же соединяли любыми другими доступными способами.
В 80-х годах прошлого века соединения линий АТС осуществляли с помощью двухжильных медных проводов. А для обеспечения быстроразрывного подключения телефона использовали розетки и вилки стандарта РТШК-4. Эта аббревиатура расшифровывается как «розетка для телефонов штепсельного типа для четырех контактов».
Корпусы таких устройств оснащены защитным ключом – пластиковым соединением, позволяющим предупредить некорректную установку вилки в розетку
Конструкция РТШК-4 включает ключ и две пары контактов. Первая пара обеспечивает работу телефона в обычном режиме, вторая – позволяет подключать дополнительную линию при условии, что оба аппарата на одном телефонном номере.
На смену морально устаревшим моделям стандарта РТШК-4 в результате повсеместного распространения микропроцессорных технологий активно стало применяться оборудование Registered Jack, имеющее маркировку «RJ». Оно соответствует международному стандарту МЭК 60884-1 и 60669-1.
Современное стандартизованное оборудование для слаботочных цепей позволяет подключать в схему до четырех пар рабочих контактов
Подключение современных стационарных моделей телефонов для пользования на бытовом уровне осуществляют через розетки, оснащенные одной парой контактов.
Корпуса таких устройств монтируются в полости пластикового модуля и обознаются символами RJ-11.
Между двумя контактами, представляющими собой компактные металлические вилки, заглублены жилы питающего провода. Модели стандарта RJ-11 рекомендованы для подключения аппаратов к телефонным магистралям линейного типа.
В центральной части пластикового модуля, именуемого манипулятором, расположены латунные контакты, через которые и создается электрическая сеть между телефоном и АТС
Для подключения двух аппаратов на отдельные линии и создании офисных мини-АТС используют устройства стандарта RJ-12 и RJ-14. Универсальные четырехжильные коннекторы подходят для большинства моделей телефонного оборудования.
Чтобы подключить сразу несколько приборов, нужно лишь собрать розетки последовательно в блоки, соблюдая при этом схему: первая линия присоединяется к контактам №2 и №3, а вторая – к №1 и №4. Устройства этой серии больше применяют для создания мини-АТС при обустройстве офисных помещений.
Модель с совмещенным разъемом РТШК-4 и RG-11 в основном применяют, когда необходимо с новой телефонной проводкой скоммутировать винтажный эксклюзивный старый телефон
Установка переходника позволяет соединять вилки как старых, так и новых стандартов с линиями, оснащенных с применением современных технологий.
Главным отличием устройств стандарта RJ-25 является три пары рабочих контактов. По этой причине подключение такого оборудования может выполнять только квалифицированный специалист, хорошо разбирающийся в вопросах телефонии и электрики.
Разъем RJ-45 имеет четыре пары контактов, но для создания электрической цепи задействуются только два контакта, расположенные ближе к центру
При , факсов, модемов и других сложных устройств приборов связи применяют также стандарт RJ-45. При подключении устройств главное внимание уделяют соответствию пластмассовых ключей.
Несмотря на конструктивные различия старых и новых стандартов, штекеры устройств обладают схожими разъемами и габаритами.
Соединение прибора с сетью осуществляется только через два контакта. Только у современных моделей задействуют лишь средние контакты.
Желающим ознакомиться с особенностями подключения поможет галерея фото:
Галерея изображений
Фото из
Внешний вид накладной телефонной розетки
Телефонный патч-корд с коннектором типа RJ-12
Внутреннее устройство телефонной розетки
Схема подключения розетки с двумя разъемами
Схемы монтажа и способы подключения
Осуществить подключение телефонной розетки намного проще ее электрического аналога. Но процесс, предполагающий работу пусть с низким, но все же напряжением, требует аккуратности и осторожности.
Схема подключения телефонной розетки довольно проста и предполагает соединение двух концов телефонного провода с соответствующими контактами в розетке
При установке телефонной розетки можно применить один из двух способов монтажа:
- открытый – предполагает установку накладным способом;
- закрытый – при котором телефонная линия скрыта внутри стены.
При выборе способа прокладки ориентируются на конструкцию стен, условия обслуживания линии связи и претенциозность дизайна самого помещения. Накладные розетки смотрятся не очень эстетично, но зато они идеальны в скорости обслуживания: их за считанные минуты можно снять с опоры и оценить целостность контактов.
Открытый способ можно осуществить вовсе без монтажа на стене, разместив устройство на полу, а ведущий к нему кабель спрятать под плинтус
Чтобы защитить открытые провода от механических повреждений используют декоративные пластиковые кабель-каналы. В продаже они встречаются в виде настенных конструкций и напольных плинтусов. Контроль за состоянием провода в них удобно осуществлять через одно- или двух сторонние защелкивающиеся панели.
Для закрытого монтажа чаще всего используют кабель КСПВ. Единственная жила этого кабеля выполнена из медной проволоки, а внешняя оболочка – из полиэтилена, окрашенного в белый цвет.
Прокладку телефонной линии выполняют также, используя распределительный кабель ТРП.
Он имеет разделительное основание. Жила этого однопарного провода также выполнена из меди и изолирована полиэтиленом.
В целях удобства эксплуатации и гармоничного сочетания с дизайном телефонные розетки не устанавливают отдельно в стене, а включают в розеточный блок
Чтобы задекорировать точки подключения и сделать их менее заметными для взгляда посторонних, устройства размещают за экранами телевизоров и мониторами, а также встраивают за фасадом настенной мебели.
Отдельной строкой стоит выделить розетки, встроенные в плинтус. Главное – выбирать модели, лицевая панель которых плотно прилегает к поверхности плинтуса. Иначе со временем она станет отходить от основы, оголяя неприглядные швы.
Порядок подключения телефонной розетки
При установке телефонной розетки следует учитывать, что напряжение для слаботочных устройств связи не превышает 60 Вольт. Но даже пониженное напряжение все же может создать ток, причиняя дискомфорт человеку.
В момент, когда происходит вызов по телефонной линии напряжение и вовсе поднимается до показателя в 110-120 Вольт.
И оно способно при контакте дать серьезные болевые ощущения. До величины в 12 Вольт оно снижается лишь после снятия трубки.
Все работы по подключению действующей телефонной схемы в целях соблюдения техники безопасности рекомендуется проводить в защитных прорезиненных перчатках
Принцип размещения и способ установки телефонных розеток практически не отличается от технологии монтажа электрических розеток. Поскольку сегодня наиболее распространены устройства, имеющие стандарт J-11 и J-12, тонкости подключения телефонной розетки рассмотрим на их примере.
Этап #1: Проведение подготовительных работ
Первое, что необходимо сделать – изучить схемы внутренней коммуникации. Они прилагаются к инструкции к изделию.
При подключении стандартов J-11 и J-12 проблем возникнуть не должно: нужно лишь соединить жилы соответствующей полярности. Главное, чтобы в подходящей к аппарату вилке провода были выведены в зеркальном отражении контактов розетки.
В случае если вы по незнанию приобрели и планируете установить стандарт J-25, конструкция которого предполагает 6 контактов, для подключения задействуйте только 3-й и 4-й контакты.
По стандарту к каждому контакту подведен провод определенного цвета, такое решение повышает удобство обслуживания и облегчает ремонт
Планируя использовать аппарат старого стандарта, заранее стоит побеспокоиться о приобретении универсальной розетки. Она оснащена четырехконтактым разъемом и соединителем. Помимо самой розетки необходимо также подготовить двухжильный провод сечением 0,3-0,5 мм.
Заранее необходимо определить и наметить место и .
Из инструментов для проведения работ необходимо подготовить:
- строительный уровень;
- кроссировочный нож;
- вольтметр;
- отвертку;
- кусачки;
- графитный карандаш;
- защитные перчатки;
- двухсторонний скотч;
- перфоратор (если монтаж новой точки).
При выборе отвертки руководствуются типом поверхности и габаритам шурупов, задействованных для крепления. Чтобы минимизировать вероятность поражения электрическим током, все манипуляции лучше выполнять отверткой, рукоять которой имеет изоляцию.
Наметив место установки точки подключения, с помощью строительного уровня корректируют горизонтальность и вертикальность его положения
Чтобы подключить розетку скрытого типа, необходимо предварительно в стене проделать отверстие под ее установку – . Сделать это можно с помощью перфоратора, оснащенного специальной коронкой диаметром 60-70 мм.
За неимением такового работу можно выполнить и обычным молотком с зубилом. Но ручной труд отнимет гораздо больше времени и сил. Затем к проделанному отверстию необходимо проштробить канал под укладку телефонного кабеля.
Определенные нюансы есть при монтаже подрозетника в .
Этап #2: Зачистка концов жил
Прежде чем приступить к расплавлению жил необходимо зачистить концы проводов, устранив внешний слой. Оголить достаточно крайние 4 см провода.
При зачистке телефонного кабеля следует помнить, что он очень уязвим к повреждениям. А переломанные жилы только приведут к неисправности оборудования. Поэтому важно использовать специализированный .
Поскольку аккуратно выполнить разделку с первого раза не всегда получается, опытные мастера рекомендуют при прокладке кабеля делать некоторый запас по его длине. Лишний провод потом можно будет скрыть под крышкой устройства.
Снятие защитной изоляции с концов кабеля следует выполнять крайне аккуратно, используя для этого кроссировочный нож, остро заточенное лезвие или бокорезы
Задача мастера – зачистить кончики проводов от оплетки так, чтобы в оголенном виде они были целыми и лишенными всяких дефектов.
Этап #3: Подключение проводов розетки
Зачищенные провода с раздвинутыми жилами подсоединяют к разъемам самой коробки, ориентируясь на обозначения, указанные на лицевой панели внутреннего блока. При закрытом способе монтажа для удобства подключения провода делают выступающими за стеновую плоскость на 50-80 мм.
Специалисты рекомендуют при подключении проводов проверять полярность контактов, используя для этого тестер.
Чтобы соблюдать полярность при подключении проводов руководствуются правилом: красная изоляция на линии со знаком «-», а зеленая оплетка на «+»
При несоблюдении правила с учетом полярности велик риск, что в процессе работы телефонный аппарат время от времени будет давать сбои.
На этом этапе работ потребуется вольтметр. С его помощью нужно проверить готовность линии связи. Напряжение в линии должно быть в пределах 40-60 Вольт.
Подведенные кабельные жилы прикладывают к зажиму и плотно затягивают специальными винтами, обеспечивая надежную фиксацию. Форма пазов, к которым крепятся жилы, облегчает процесс монтажа. Места стыков изолентой обматывать не нужно.
При подключении устройств, конструкция которых оснащена четырьмя контактами вилочной формы, задействуют только два центральных контакта
Выполняя открытый монтаж, на завершающем этапе остается только закрыть крышку корпуса с помощью защелки и закрепить ее винтами. Готовую розетку прикрепляют к стене или полу, «сажая» ее на двухсторонний скотч.
При закрытом способе монтажа, убедившись, что провода не переплетаются в подрозетнике, согласно нанесенной разметки внутренний блок монтируют в стену. Придав блоку желаемое положение, конструкцию фиксируют с помощью распорных винтов и саморезов.
На завершающем этапе остается лишь устранить зазоры между подрозетником и стеной, замазав его гипсовым раствором, а также заделать каналы с проложенным телефонным кабелем.
После того, как гипс приобретет желаемую прочность, устанавливают на место защитную окантовку и присоединяют лицевую панель. В устройствах современного образца защитная окантовка защелкивается на внутреннем блоке, а лицевая панель крепится путем вкручивания винтов.
При необходимости подключения многоразъемной розетки, позволяющей устанавливать несколько телефонных аппаратов, необходимо придерживаться той же технологии, что и при установке классического варианта устройства. Единственное отличие процесса – увеличение количества проводников, требующих подключения.
Выводы и полезное видео по теме
Руководство по подключению устройства:
Замена старой розетки с совмещенным разъемом РТШК-4 и RG-11 на аналогичное новое устройство:
youtube.com/embed/KY6Fbl3kaKY» allowfullscreen=»allowfullscreen»/>
Ничего сложно в подключении телефонной розетки нет. Единственное – не стоит экономить, приобретая оборудование низкого ценового диапазона. Оно не всегда соответствует нормам и способно выйти из строя еще на стадии подключения.
Делитесь личным опытом подключения телефонной розетки, оставляйте комментарии к статье и задавайте вопросы. Форма для связи расположена ниже.
Как подключить телефонную розетку к телефонному кабелю или линии
Содержание
- Виды телефонных розеток
- Способы монтажа телефонной розетки
- Подключение телефонной розетки RJ11
- На что обратить внимание при подключении телефонной розетки
- Как работать по схеме
На самом деле, мы по большей части знакомы с механизмом подключения телефонной розетки. По сути, здесь нет ничего трудного. Если иметь базовую подготовку или даже теоретические знания, то можно управиться за полчаса с учетом прокладки проводов.
Виды телефонных розеток
Собираетесь подключить телефон? Для ответа на вопрос о том, как это сделать, сначала надо определиться с разновидностью розетки. Еще несколько лет назад этот вопрос не был бы задан, поскольку существовал только один тип — РТШК-4. В каждом доме, где был телефон, устанавливались именно такие стандартные приборы. Сегодня советские укоренившиеся стандарты сменились европейскими — RJ11 и RJ12.
RJ11 используется в квартирах и домах. Оснащен он всего двумя проводами.
RJ12 подключается к четырем проводам. Его используют в качестве разводки офисных АТС с многочисленным количеством каналов. Если вы планируете устанавливать телефон у себя дома, то лучше ориентироваться на RJ11.
Способы монтажа телефонной розетки
При наличии минимальных знаний, подключить самостоятельно телефонную сеть можно минут за 5-10. Есть два способа установки – открытый и закрытый. Открытый способ подразумевает установку на поверхности без удаления отделочного слоя.
Например, если вы уже полностью сделали ремонт и теперь необходимо провести телефон, то розетку устанавливают прямо на обои или краску. Кабель – канал при этом прячется под плинтус. Открытый способ крепления может осуществляться, вообще, без монтажа на стене — розетка может находиться на полу.

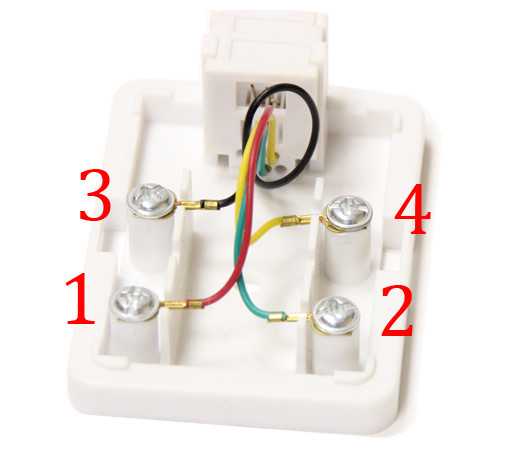

В ней находится 4 винта. Два, находящихся ближе всего к разъему, трогать не нужно. Провод крепится в двух оставшихся винтах. Далее прокладывается изоляция — жилы присоединяются к зажиму и прижимаются винтами. После этого крышка корпуса закрывается. Работа готова.
Важно знать! Всю работу по открытому монтажу следует проводить в перчатках. Лучше использовать латексные. Бывали случаи появления напряжения, когда на телефон пытались позвонить. В этот момент вас может ударить током. Удар будет, естественно, не смертельным, но чувствительным.
Скрытый способ монтажа подразумевает прокладку провода телефона до того, как будет подключена розетка. В этом случае, планируется место ее расположения.
Иногда скрывают провода в стене, а розетку выносят наружу. Визуально такой способ крепления напоминает стандартные электрические розетки. Скрытый и открытый способы монтажа называют внешним и внутренним. В целом принципиальных отличий у них не существует.
Подключение телефонной розетки RJ11
Перед тем как приступить к монтажу, следует приготовить базовый набор инструментов и материалов:
- провода сечением 0,3-0,5 мм. с двумя жилами;
- острый предмет для удаления изоляции. Подойдет кухонный нож или плоскогубцы;
- плоская и крестовая отвертка;
- тестер для измерения напряжения в проводах;
- резиновые перчатки.
Современные розетки для телефона выпускаются разных размеров и цветов. Чтобы самостоятельно подключить RJ11, нужно придерживаться следующей схемы:
- резиновые перчатки. Это обязательная мера — в телефонных проводах есть напряжение от 60 до120 Вольт. Оно не причинит вреда здоровью, но может доставить дискомфорт;
- затем нужно избавиться от изоляции. Ее снимают на такую длину, чтобы она была достаточной для подключения. Удалять изоляцию предполагается очень аккуратно, поскольку если повредить жилу, то она будет переламываться, что приведет к неисправности. В дальнейшем вы забудете, что поломку в другом месте, что отнимет массу времени;
- на следующем этапе, присоединяем розетку к источнику питания. В приборе представленного вида, провода прикрепляются к контактам, расположенным посередине. При этом можно руководствоваться следующей схематической зарисовкой:
- далее вам потребуется тестер. Можно использовать и мультиметр. Он нужен для точного определения полярности проводов, т. е. где «+», а где «-». Минус при этом обозначается красным цветом, а плюс – зеленым. Многие утверждают, что определение полярности вовсе не обязательно в случае подключения телефона, но на практике доказано, что если полярность изначально определена неверно, то аппарат будет работать с помехами;
- следующий этап предполагает закрепление оголенных проводов между вилками в корпусе розетки. Пазы, к которым крепятся провода, имеют специфическую характерную форму, чтобы провода лучше держались. После закрепления не нужно заматывать места стыков изолентой;
- последний этап – закрепление корпуса. Некоторые корпуса имеют автоматические защелки или требуется закрепление корпуса винтами. Поскольку мы говорим про внешний монтаж, то розетку можно прикрепить двухсторонним скотчем к стене или полу.
- Монтаж для внутренней розетки слегка отличается. Сначала в стене проделывается отверстие, которое будет идентично ее размеру. Затем монтируется подрозетник, чтобы в будущем при установке новой, можно было быстро сменить ее. Кабель крепится по аналогии с показанным выше методом.
Ее снимают на такую длину, чтобы она была достаточной для подключения. Удалять изоляцию предполагается очень аккуратно, поскольку если повредить жилу, то она будет переламываться, что приведет к неисправности. В дальнейшем вы забудете, что поломку в другом месте, что отнимет массу времени;
Пазы, к которым крепятся провода, имеют специфическую характерную форму, чтобы провода лучше держались. После закрепления не нужно заматывать места стыков изолентой;Подробнее о подключении телефонной розетки можно посмотреть на видео:
На что обратить внимание при подключении телефонной розетки
Телефонная розетка стандарта RJ11 или RJ12 содержит 2 и 4 контакта. Они выглядят, как небольшие металлические вилки. Кабель крепится между зубьями вилки. Все аппараты закрепляются только к двум контактам. Профессионалы могут использовать для закрепления кроссировочный нож, но в бытовых условиях подойдет обычный кухонный. Совершенно не обязательно тратить деньги на специальный инструмент, если подключение придется проводить один или максимум два раза.
Оплетка с кабеля снимается примерно на 4 см. Жилы при этом должны быть раздвинуты друг от друга.
Многие не покупают современные розетки RJ11, поскольку остались комплектующие еще с советского периода. Вот некоторые обозначения, которые наверняка вам пригодятся:
- РТШК — это советский стандарт. Сейчас такие приборы уже не выпускаются, но функционировать телефонный аппарат может и сегодня с их помощью. Они имеют 4 контакта и ключ;
- КСПВ — провод на медной основе, состоящий из одной жилы. Она покрыта изоляцией из полиэтилена. В большинстве случаев, такой кабель выпускается стандартного белого цвета. Его используют для внутренней прокладки в доме или квартире;
- ТРП — распределительный кабель, предназначенный для прокладки телефонной линии. Этот провод однопарный, который состоит из медной жилы, изолированной полиэтиленом. Имеет разделительное основание.
Как работать по схеме
Итак, большинство профессионалов работают во время подсоединения телефона по схеме. Если вы используете аппарат старого стандарта, а не европейского, то лучше купить универсальную розетку. В ней вмонтирован современный соединитель и разъем из четырех контактов. Пятый – пластмассовый язычок. Подключение розетки старого типа аналогично описанному выше варианту с подключением RJ11 или RJ12. Два провода разводки подсоединяются к контактам, расположенным около пластикового язычка.
Важно знать! Перед подключением розетки следует удостовериться, что в вилке, подходящей к аппарату, провода введены в зеркальном отражении на аналогичные контакты, как в розетке.
Помимо перечисленных стандартов RJ11 и RJ12, есть еще стандарт RJ25. Она оснащена шестью контактами. Такие розетки не устанавливаются дома, но бывают ситуации, когда по незнанию все же приобретаются. Если это произошло, то телефонный аппарат нужно будет подключать к третьему и четвертому контакту, как показано на картинке:
К этим контактам подключен красный и зеленый провод, поэтому их будет легко найти. К розеткам любого подтипа подключаются стандартные кабели.
Как мы видим, ничего сложного в самостоятельном подключении телефонной розетки нет. Желаем удачи!
Обзор устройств защитного отключения Schneider Electric
Как работает реле напряжения: виды, выбор, расчет и много полезных нюансов
Аренда строительного оборудования: плюсы и минусы
DIN-рейка для крепления оборудования
Схема подключения телефона
» Домашняя электропроводка
» Справочник по электропроводке
» Схемы электропроводки в жилом доме
» Жилая электропроводка: Руководство по домашней электропроводке
» Нужна помощь с электрикой? Получите быстрый ответ! Спросите электрика
Дэйв Ронджи Резюме: Эта схема подключения телефона с фотографиями и инструкциями покажет вам, как правильно подключить телефонную розетку. |
Узнайте, чем делятся другие, на Спросите электрика:
Это очень хороший сайт с большим количеством полезной информации. Стив из Питтсбурга, Пенсильвания.
Схема телефонной проводки для домашних телефонных розеток
Видео по электромонтажу
Наконечники для домашней электропроводки
ПРИМЕЧАНИЕ. Список всех моих полезных видео
Будет отображаться в конце этого видео
Так что продолжайте смотреть, а я помогу вам подключить правильно!
Загляните на мой канал на YouTube и подпишитесь!
Подключение телефонной розетки
После установки телефонного провода Cat 3-3 я готов установить настенную розетку.Имейте в виду, что цвета телефонной проводки в вашем доме обычно бывают одного из двух типов или цветов изоляции. Старая телефонная проводка была стандартной категории 3, 4 проводника или 2 пары с красным, зеленым, черным и желтым.
В новых домах может быть что угодно: от Cat-3, 3-парный до Cat-5e, с 4-мя парами, с цветовой изоляцией, представляющей собой комбинацию сплошного и сплошного с белым для каждой пары проводки. Цвета пар проводов: синий, оранжевый, зеленый и коричневый.
На этой электрической схеме показан стандартный способ подключения телефонных розеток
| В наборе для одной линии будут использоваться следующие пары в зависимости от кабеля: Красный провод — зеленый провод Белый синий провод — Синий/белый провод Наконечник для быстрой фиксации: После того, как вы подсоедините пару проводов к разъему, и вы получите тональный сигнал набора номера, но вы не слышите тональные сигналы когда вы набираете номер с кнопочной панели, просто переверните пару. |
Установка настенной телефонной розетки | |
| Большинство настенных телефонных розеток поставляются в конфигурации . для 2-х линейного шнура даже думал 1-линейный телефон будет работать просто отлично. Вам, наверное, интересно, зачем лишние пары? Что ж, они будут использованы, если вы когда-нибудь решите добавить другой телефонной линии или если по какой-то причине первичная пара перестает работать, то одна из можно использовать запасные пары. | Две линии из одной телефонной розетки Телефонная розетка такого типа может быть предварительно подключена к 2-линейной телефонной линии, что дает вам возможность иметь второй номер телефона, который можно использовать для деловой линии или факсимильного аппарата. |
| Убедитесь, что провода находятся под винтовыми клеммами. | Если вы планируете использовать беспроводной телефон, рекомендуется установить проводку телефонной розетки рядом с существующей стенной розеткой, которая будет доступна для низковольтного трансформатора, который может потребоваться. |
Подробнее о телефонной проводкеПоследние вопросы и комментарии
Как подключить телефон: проверка проводки домашнего телефона, почему у телефона нет гудка. Я заменил телефонную розетку, и теперь у меня нет гудка: как решить проблему с телефонной розеткой, наиболее распространенные проблемы с телефонными розетками и способы их устранения. Электропроводка телефонной системы: идентификация и перемонтаж оборудования телефонной системы. Если телефоны не работают должным образом, это указывает на то, что в системе есть проблема, и следует проверить системное оборудование и проводку, чтобы увидеть, в чем проблема. Почему в стандартной телефонной розетке четыре провода? Как подключить 4-проводную телефонную розетку. Как идентифицировать и соединить кабели телефонной системы. Проводка телефонной системы считается низковольтной, однако при поступлении вызова может присутствовать напряжение до 90 вольт. Подробнее см. в списке категорий вопросов по электротехнике. |
|
| |||||||
Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Снимите изоляцию провода, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки стиль=»очистить: слева»> | ||
|
|
| Изучение электропроводки Обучающие видеоролики по электромонтажу |
| » Как ПРАВИЛЬНО подключить!« Проводите уверенно! Полностью иллюстрированный Мгновенная загрузка Теперь вы можете |
Последние отзывы Я думаю, что ваш сайт предлагает самую четкую и лучшую информацию по электротехнике для домовладельцев, которую я когда-либо видел в сети. Жаль, что я не нашел этот сайт раньше, это, безусловно, лучший ресурс, связанный с электричеством, который я нашел в Интернете. Люблю этот сайт для офисного работника, который ничего не смыслит в электропроводке. Этот сайт намного лучше, чем 3 книги, которые я только что купил, я бы хотел, чтобы я пришел сюда первым. Спасибо за ответ на мой вопрос.
Подробнее Комментарии Оставить комментарий |
Помощь с домашней электропроводкой
Поиск и устранение неисправностей электропроводки
Использование электрических тестеров и измерителей
Домашняя электрическая безопасность
Безопасность строительства дома
Электрические расчеты и формулы
Домашние электрические коды для домашней проводки
Вопросы по электропроводке
Электромонтажные детали и инструменты
Электрические коробки
Электропровод
Электрические инструменты
Тестеры и измерители
Домашние электрические справочники
Каталог электрических статей
Справочник электрических схем
Справочник электропроводки своими руками
Статьи по электрике своими руками
Каталог категорий электрических статей
Последние электрические вопросы и ответы
Список статей по ремонту электрооборудования
Ресурсы по электропроводке
Лицензионные коды и строительство дома
Обучение и сертификация электриков
Ресурсы по электрической проводке
Поставщики электроэнергии
Информационный бюллетень «Советы по электрике»
Бесплатная помощь по электрике
Галерея домашней электропроводки
Домашняя электрическая проводка видео
Видео об электроэнергетике
Проводка домашнего телефона своими руками
Многие люди избегают проводки домашнего телефона. Они могут подумать, что им нельзя трогать существующие.
Это не так. Ваша местная телефонная компания приедет и сделает за вас проводку, но это будет стоить вам денег.
Подключить разъем несложно, и совершенно нормально добавить в систему новый разъем или разъем для интернет-телефонии.
Прежде чем продолжить подключение к телефонной розетке, необходимо отключить основную телефонную линию от источника. Телефонная линия обычно входит в ваш электрический щит. Там будет небольшая коробка с входом и выходом телефонной линии. Это называется вашим «соединительным блоком». Аккуратно снимите крышку и отсоедините провода, отметив, откуда вы их вытащили.
СОВЕТ: Вы можете сфотографировать коробку в цифровом виде, чтобы иметь возможность обращаться к ней, когда захотите снова подключиться!
При подключении к телефонной розетке вы заметите, что провода имеют разные цвета. Вот таблица, определяющая цвета:
| Старый кабель | Новый кабель | 2 пары Соединительный блок |
|---|---|---|
| Красный | Синий/белый | |
| Зеленый | Белый/Синий | |
| Черный | Оранжевый/Белый | |
| Желтый | Белый/оранжевый |
В этих инструкциях предполагается, что вы уже проложили проводку домашнего телефона к новому месту. Все, что вам нужно для начала, это отвертка, пара острогубцев и инструмент для зачистки проводов.
Схема подключения телефонного разъема
В зависимости от возраста вашей проводки вам просто нужно подобрать цвета.
Если у вас есть новая проводка, прикрепите их следующие для телефона
Готовы сделать собственную домашнюю телефонную проводку?
Используйте инструмент для зачистки проводов, чтобы удалить примерно 1/2 дюйма кожуха. Сделайте небольшой «крючок» в проводе острогубцами и поместите провод под винт. Убедитесь, что провод обернут вокруг винта по часовой стрелке.
Теперь, когда проводка телефонного разъема завершена, вы должны подключить телефонный провод к соединительному блоку. 0006
Опять же, в зависимости от вашего возраста, соединительный блок может состоять из двух винтов. Красный и зеленый. Подключите красный провод (или синий/белый) к красной стороне, а зеленый (или белый/синий) к зеленой стороне.
Если у вас есть более новая соединительная коробка (я полагаю, они называются Соединительный блок R66 или 2-парный соединительный блок), просто найдите пустую пару винтов и подключите провода.
ПРИМЕЧАНИЕ. телефонная линия, которую необходимо подключить (красная и зеленая). Потребуются дополнительные линии для факса или второй телефонной линии (естественно)
Отлично! Теперь у вас есть домашняя телефонная проводка, о которой вы всегда мечтали. После того, как вы завершили все ваши подключения, возможно, у вас могут возникнуть некоторые проблемы. (Скажем прямо, никто не идеален!)
Вот краткий список, который поможет вам устранить неполадки при установке телефонной розетки.
Статическое электричество
Статическое электричество может быть вызвано ослаблением контактов, проколотым проводом или даже мокрой проводкой. Внимательно проверьте все ваши соединения.
Dead Air
Обычно это происходит из-за короткого замыкания в проводке телефона. Возможно, вы сняли слишком большую часть корпуса, и медь от разноцветных проводов соприкасается. Опять же, внимательно проверьте все ваши соединения.
Жужжание
Телефонный провод может быть слишком близко к проводу питания или касаться какого-либо металла. Также проверьте, правильно ли подобраны все цвета.
На этом заканчивается руководство «Сделай сам» по базовой разводке домашнего телефона. Если вам требуется что-то более сложное, обратитесь за помощью в местную телефонную компанию.
Дом
Электрика своими руками
›
›
