Как правильно подключить точечные светильники на потолке, схемы

Промышленность выпускает точечные светильники на напряжение питания 220 и 12 вольт. Если светильники на напряжение 220 V подключаются непосредственно к питающей линии напряжением 220 V, то светильник на напряжение 12 V  подключаются через понижающий трансформатор. В остальном, никакой разницы не существует.

Содержание

  • 1 Светильники на 220 V
    • 1.1 Варианты подключения: последовательное подключение
    • 1.2          Параллельное подключение
      • 1.2.1 Способы реализации
      • 1.2.2 Шлейфное подключение
    • 1.3 Лучевая схема включения
  • 2 Точечные светильники на 12 V
    • 2.1 Трансформаторы и преобразователи напряжения
  • 3 Особенности монтажа
    • 3.1 Точечные светильники в натяжных потолках
    • 3.2 Точечные светильники в гипсокартонных системах
  • 4 В заключение

Светильники на 220 V

Использование встраиваемых светильников позволяет получить равномерное освещение. Кроме того, можно выбрать красивое размещение точечных светильников на потолке

Благодаря развитию новых технологий, были разработаны светильники, которые подключаются к питающей сети без понижающих трансформаторов, что значительно упростило применение точечных светильников. Поэтому, в основном используются светильники на 220 V, хотя в некоторых случаях лучше использовать понижающий трансформатор, для безопасности.

Варианты подключения: последовательное подключение

Эта схема включения предполагает последовательное включение точечных светильников (в виде гирлянды). Кроме достоинства схемы, которое связано с минимальным количеством проводников, этот вариант подключения имеет существенный недостаток. Дело в том, что последовательно соединенные светильники будут светиться не в полную силу и, чем больше будет включено светильников, тем слабее у них будет яркость свечения.

Схема последовательного включения точечных светильников

Схема отличается простотой, поскольку фаза подключается последовательно ко всем светильникам, а к последнему из них подается нулевой потенциал (нейтраль). На практике подобная схема подключения используется крайне редко.

Разводка электропроводки при последовательном подключении спотов

На рисунке ниже представлена подобная схема, где отмечена распределительная коробка и выключатель.

Схема последовательного подключения точечных светильников к двухклавишному (двойному) выключателю

Очень важно, чтобы фазный провод подключался к светильникам через выключатель, а нулевой провод – к последнему по схеме светильнику. Это очень важно из условий безопасности.

В случае применения 3-жильных проводов, когда используется защитный (заземляющий) проводник, то этот проводник подключается к корпусу светильника, если это предусмотрено конструкцией светильника.

Реализация такого варианта подключения наиболее приемлема с обычным проводом без двойной изоляции, поскольку один проводник требует нескольких разрывов, при этом второй проводник не требует никаких разрывов. Как было сказано выше, такой вариант подключения на практике практически не используется.

         Параллельное подключение

Паралельное подключение светильников

Эта схема подключения получила наибольшее распространение, несмотря на то, что для ее реализации необходимо использовать больше проводников, хотя и не всегда. Зато этот вариант включения позволяет получить равномерное свечение всех светильников. Как правило, подключение светильников осуществляется с помощью негорючего кабеля, типа ВВГ, сечением 1,5 или 2,5 мм квадратных. Возможно применение 3-х жильного кабеля, если в схеме освещения предусмотрено защитное заземление.

Способы реализации

Подобную схему включения допустимо реализовать двумя способами:

Шлейфное подключение

На этом рисунке, а также других рисунках, можно увидеть, как на практике реализуется подобная схема включения. После того, как провод выходит из распределительной коробки, он подходит к первому светильнику.

Так выглядит если делать это на подвесном или натяжном потолке

После его подключения, этот же провод (или другой отрезок провода) подходит ко второму светильнику и так далее, в зависимости от количества светильников.

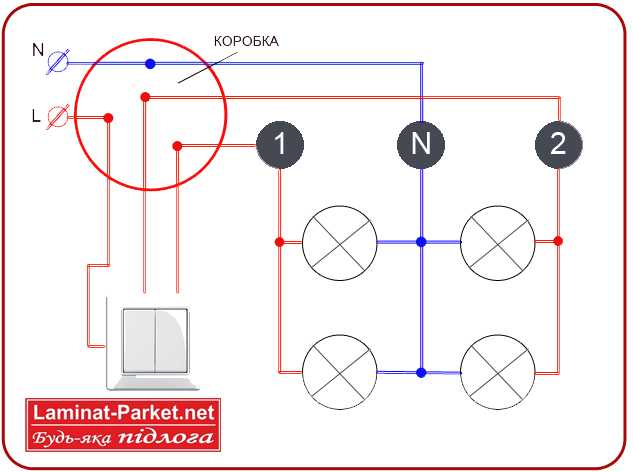

На следующем изображении показано, как подключается четыре светильника подобным способом. В случае, когда требуется разделить светильники на группы, используется 2-х клавишный (3-х клавишный и т.д.) выключатель. Схема получается несколько сложнее, но при этом каждая группа подключается идентично, хотя количество проводов придется увеличить.

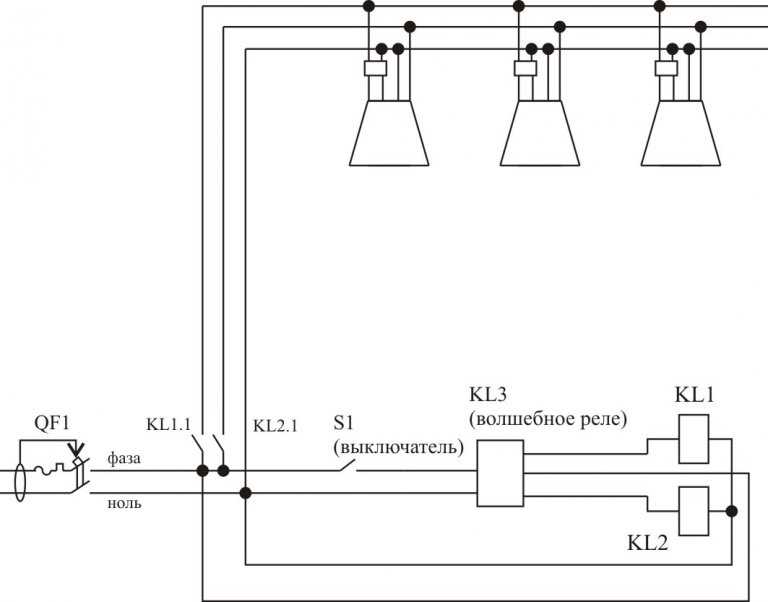

С выключателем на две клавиши

На представленном видео показан вариант реализации схемы, хотя клеммы допустимо использовать любой конструкции.

№5 Правильная проводка для точечного светильника. Скажи «нет» петелькам и шлейфам.

Watch this video on YouTube

Лучевая схема включения

При такой схеме подключения, каждый точечный светильник подключается посредством отдельного отрезка провода. Хотя этот вариант более затратный с экономической точки зрения, он более надежный, так как уменьшается количество соединений (скруток, спаек, сварок и т.д.). Если в группу входит много светильников, то необходимо искать оптимальный вариант. В таком случае лучше дотянуть провод до какой-то средней точки на потолке, после чего от этой точки подключить отдельный светильник (каждый). Этот вариант более экономичный, но и он не лишен недостатков, поскольку в одной точке приходиться соединять несколько проводников одновременно, что снижает надежность. Кроме этого, точка соединения находится в труднодоступном месте, что делает схему неремонтопригодной.

На рисунке можно увидеть, что к каждому светильнику из одной точки (как правило из распредкоробки или из щитка освещения) выходят провода. Поскольку точка подключения находится в доступном месте, то схема подключения более надежная, тем более что она ремонтопригодная. Чтобы подключение оказалось надежным, то провода лучше обжать (скрутить), а затем сварить. Надежно, но непрактично, поскольку соединение получается неразъемным. Наилучший вариант – это применение специальных разъемов в виде клеммников, причем выбирать необходимо разъемы, рассчитанные на подключение определенного количества проводников.

Параллельное подключение — кабелем к каждому светильнику

Существуют, как безвинтовые, так и винтовые разъемы, которые не настолько дорогие, но надежность их находится на нужном уровне. Самое главное – это правильно рассчитать нагрузку, а также ток, протекающий через контакты. Если не соединять с запасом по току, то контакты, за счет нагрева, могут нарушиться, что может привести к аварийным режимам работы.

Так можно использовать винтовые клеммные колодки

Способ используется редко, особенно при больших токах нагрузки, тем более, что обеспечить надежный контакт в точках соединения нескольких проводников одновременно, не так просто.

Точечные светильники на 12 V

Схемы подключения двенадцативольтовых точечных светильников практически идентичные, за исключением того, что перед светильниками устанавливается понижающий трансформатор (преобразователь напряжения), который питается от сети 220 V.

С трансформатором на 12 В

К каждому трансформатору (преобразователю напряжения) допустимо подключать N-ное количество светильников, что необходимо учитывать при реализации различных схем подключения. Лучше не выходить за рамки дозволенного и не перегружать эти устройства, а наоборот, подключать с запасом, не завышая нагрузку.

Схема подключения точечных светильников к двуклавишному выключателю

Если изучить эти схемы более детально, то они отличаются только наличием или отсутствием таких аппаратных средств, как понижающий трансформатор или преобразователь напряжения.

Трансформаторы и преобразователи напряжения

Можно смело говорить о том, что трансформаторы в схемах управления или преобразователи  напряжения, это основные электротехнические приборы, без которых точечные светильники на 12 V работать не будут. Очень важно, чтобы мощность этих приборов была процентов на 20 больше, по сравнению с мощностью нагрузки. Расчеты делаются достаточно просто: для этого складываются мощности всех лампочек, которые планируется подключить посредством трансформатора или преобразователя. Например, необходимо подключить 8 лампочек (точечных светильников), мощностью по 30 ватт. Посредством умножения определяется общая мощность – 240 ватт, плюс еще 20 процентов запаса, итого получается где-то 300 ватт. Такого запаса вполне достаточно для длительной и надежной работы схемы.

С преобразователем на каждой ветке

Следует сразу же сказать, что не следует увлекаться установкой мощных трансформаторов или преобразователей напряжения, так как их габариты усложняют процесс монтажа. Кроме этого, их стоимость может оказаться непосильной. Лучше освещение разбивать на группы, устанавливая оборудование меньшей мощности и меньших габаритов.

О том, как монтируются точечные светильники, можно посмотреть в следующем видео.

Правильный и неправильный монтаж точечных светильников

Watch this video on YouTube

Особенности монтажа

Подключение точечных светильников – это процесс, который включает в себя не только правильно выбранную схему включения, но и ряд технологических этапов, которые имеют прямую зависимость от условий их монтажа.

Точечные светильники в натяжных потолках

Довольно часто монтируют натяжные потолки с применением освещения на основе точечных светильников. Перед процессом монтажа потолка необходимо заранее выполнить все подготовительные работы, которые включают также монтаж самих светильников. Другими словами, необходимо не только подключить светильники, но и испытать все освещение в действии.

Подготовлено к установке натяжных потолков

Монтаж таких потолков осуществляется при отключении схемы, при этом вынимаются лампы освещения, а также детали, которые боятся высокой температуры. Как правило, натяжные потолки монтируют специалисты, они же и прорезают в потолке все нужные отверстия, а также устанавливают дополнительные элементы.

Точечные светильники в гипсокартонных системах

В последнее время гипсокартонные системы довольно часто используются для выравнивания потолков, а также для монтажа потолков при строительстве с нуля. Особенность гипсокартонных систем заключается в их высоких эксплуатационных характеристиках и ремонтопригодности, чего не скажешь, например, о натяжных потолках. Технология монтажа точечных светильников несколько другая, хотя до монтажа гипсокартона проводка должна быть разведена и испытана на работоспособность, чтобы затем не пришлось искать «концы». Основная задача – это определение мест, где будут прорезаться отверстия в гипсокартоне под светильники. Вырезав отверстия, находят концы проводов, после чего эти концы вытаскиваются наружу. Еще один важный момент – следует всегда подумать о дополнительных сантиметрах провода, так как их избыток всегда можно спрятать под потолок, а недостаток – это всегда проблема.

Если необходима установка преобразователя

В случае с гипсокартоном, возможен вариант, когда провода разводятся после монтажа гипсокартона. Лучше это сделать до шпаклевки потолка и вообще до отделочных работ. К сожалению, такой подход возможен, если светильники находятся на небольшом удалении друг от друга. Проблемы с разводкой проводок могут возникнуть, если потолок деревянный и разводку необходимо выполнять по всем правилам пожарной безопасности. Для этого используются специальные негорючие материалы и лучше из металла.

В заключение

В наше время все большей популярностью пользуются светодиодные источники света. Во-первых, они потребляют на порядок меньше энергии, а во-вторых, они излучают на порядок больше света. В наше время, когда экономия электричества имеет существенное значение, светодиодные источники света наиболее актуальные. Несмотря на то, что они дороже, по сравнению с другими источниками света, их рабочий ресурс на порядок выше. Малая потребляемая мощность светодиодов позволили в корпусе обычной лампочки разместить сами светодиоды, а также преобразователи напряжения, что существенно упрощает схемы освещения. Зачастую схемы гашения существенно упрощаются, за счет использования обычных конденсаторов. Другими словами, использование всего нескольких радиотехнических компонентов позволяет получить лампочку освещения, питающуюся от сети 220 V и имеющую большой срок службы. При этом габариты светодиодных лампочек не выходят за рамки габаритов привычных ламп накаливания.

Монтаж диодных светильников на потолок ч.1

Watch this video on YouTube

Видео -3



Монтаж диодных светильников на потолок ч. 2

Watch this video on YouTube



параллельно или последовательно, монтаж трансформатора

Установка точечных осветительных приборов подходит для создания основного освещения и добавочной местной подсветки. Благодаря разнообразию патронных конструкций для монтажа могут использоваться лампочки с разными видами цоколей. Конструкция устройств достаточно проста, поэтому даже новичку в электромонтажных работах под силу разобраться, как подключить точечные светильники и выполнить правильное подсоединение их к домашней сети.

Содержание

  1. Конструкция приборов и разновидности
  2. Материалы для монтажа
  3. Требования к монтажу
  4. Схемы подключения на 220 В
  5. Последовательное подключение
  6. Схемы параллельного подключения
  7. Подключение точечных светильников на 12 В
  8. Выбор мощности преобразователя/трансформатора
  9. Особенности монтажа
  10. В натяжные потолки
  11. В потолки из гипсокартона
  12. Этапы монтажа
  13. Расположение точечных светильников
  14. Прокладка провода
  15. Подготовка отверстий
  16. Подключение точечных светильников
  17. Закрепление

Конструкция приборов и разновидности

Монтаж точечного светильника

Чаще всего подключение точечных светильников выполняют в навесную или накладную потолочную конструкцию, содержащую некоторое пространство между черновой и чистовой поверхностью.  В этих пустотах располагаются задники приборов, а также проводка и иные элементы, ответственные за электроснабжение. Размещать такие светильники в ванной и других помещениях с повышенной влажностью нежелательно. Один или несколько приборов можно установить в шкаф для создания подсветки.

Каждый отдельный светильник включает в себя следующие элементы:

  • Отражающее устройство с возможностью задания направления потока света.
  • Лампа. Используются лампочки разных типов – с галогенным газом, на светодиодах, люминесцентные.
  • Корпус с крепежными элементами (пружинный механизм и лапки).
  • Наружная панель, ограничивающая площадь. Она может иметь самые разные дизайнерские исполнения, цвета, формы (звезда, цветок и проч.), быть выполненной из различных материалов – дерева, пластмассы, металла.

Конструкция точечного светильника

По способу монтажа светильники можно разделить на две категории. Первые принято встраивать в заранее обустроенные углубления, вторые – монтировать на саму поверхность посредством специальных зажимов. Последний вариант отличается крупными габаритами, для маленькой комнаты он не подойдет.

На эксплуатационные качества устройства влияет и тип используемых ламп. Галогенные варианты отличаются длительным сроком службы, яркостью и естественностью освещения, экологической безопасностью. Но у них есть и минусы: большое потребление энергии и недостаточная устойчивость к скачкам сетевого напряжения. Куда более экономичны устройства со светодиодами и люминесцентные лампы. При использовании последних нужно обращаться с колбой весьма аккуратно, так как в ней находится некоторое количество ртутных соединений. Не менее осторожным нужно быть с галогенками: до их колб вообще нельзя дотрагиваться руками.

Светодиодные лампы отличаются наиболее высокой ценой из всех типов. Зато они долго служат и хорошо переносят скачки напряжения до 60 В. В продаже можно найти лампочки с белым светом и с теплым желтоватым.

Материалы для монтажа

Выключатель с функцией подсветки в корпусе

Перед тем как начинать обустраивать ниши и потом подсоединять светильники в сеть, мастеру нужно убедиться в наличии необходимых материалов и инструментария. Потребуется купить:

  • кабели,
  • выключатель света,
  • изоленту с термоусадочными свойствами,
  • зажимные колодки и гильзочки для монтажа проводов.

Должно быть подготовлено требуемое число светильников и лампочек для них.

Важнейшими критериями выбора провода является неподверженность горению и стойкость к воздействию высокотемпературной среды. Хорошо подойдет РКГМ провод из меди, снабженный двойным изоляционным покрытием: верхний слой выполнен из стекловолоконного материала, нижний – из резинового. Благодаря жаростойкости и негорючести такой кабель можно установить даже в банном помещении.

Требования к монтажу

Оптимальный вариант для натяжного потолка — светодиодные светильники

Намереваясь устанавливать систему точечных светильников, большое значение нужно придавать соблюдению требований пожарной безопасности. Это связано с особенностями потолочных конструкций, куда чаще всего подключаются приборы: зачастую это навесные системы, элементы которых делаются из материалов, обладающих свойством горючести – ПВХ, пластмассовые панели, листовые полотнища с содержанием МДФ.

Большое значение имеют надежность разводки и соединения кабелей, температура нагревания ламп. Последняя определяется их типом: для достижения одной и той же степени освещенности светодиодный элемент должен обладать меньшей мощностью, чем галогенка. Если были выбраны галогенные элементы или традиционные лампочки с вольфрамовой ниткой, нужно особенно тщательно выбирать тип провода, избегая горючих вариантов.

Чтобы пространство вокруг кабелей меньше нагревалось, рекомендуется монтировать светоотражающие элементы и термические кольца.

Пренебрежение правилами пожаробезопасности может привести к повреждению изоляционного слоя проводов и короткому замыканию.

Схемы подключения на 220 В

Существуют точечные устройства с рабочим напряжением 12 и 220 В. Для эксплуатации приборов первого типа потребуется приобрести понижающий трансформатор. С точки зрения безопасности эти устройства несколько выигрышнее, но рассчитанные на 220 В более просты в подключении. Существует несколько вариантов соединения их с домашней электросетью.

Последовательное подключение

Последовательная схема подключения

Схема последовательного подключения светильников очень проста и реализуется даже мастером с минимальным опытом. Однако при ее реализации существует вероятность перебоев в работе системы, а при выходе из строя одного осветительного прибора произойдет разрыв цепи и оставшиеся светильники также перестанут работать. Подключение спотов к электрической проводке здесь реализуется последовательно один за другим. Рекомендуется делать цепь небольшой, не более 5-6 элементов.

Для восстановления работы цепи потребуется разбирать ее и тестировать работу всех спотов поочередно. Фаза от одного прибора подается на следующий, а к последнему подключается нуль. Предварительно фазный провод направляется на выключатель. Чтобы установить тройную проводочную конструкцию, заземление подается к соответствующим зажимам каждого элемента. Организовать его можно через переключатель света или розеточное гнездо.

Схемы параллельного подключения

Параллельное подключение

Данный вариант схемы подключения потолочных светильников отличается большей сложностью в реализации. При этом чем большее число спотов подключается, тем крупнее будут затраты временных и финансовых ресурсов. Но этот метод обеспечивает работу устройств с заявленной производителем силой, к тому же, при потере одним из них работоспособности остальные светильники продолжат работу. За счет этого данный метод не теряет популярности.

При шлейфовом подключении от распредкоробки провод протягивается к первому прибору. Фрагмент второго кабеля соединяется с выходом светильника одним концом и со следующим элементом – другим. Такие операции повторяются для каждого элемента. Работать все приборы будут от одного переключателя. Если решено сделать зонирование и поделить светильники на два блока, подключать нужно через выключатель с двумя кнопками.

При лучевом подключении для каждого прибора требуется свой кабель, поэтому схема наиболее трудная в исполнении. Из распредкоробки провод тянут к центру комнаты, фиксируют его и к каждому прибору протягивают отдельный отрезок.

Подключение точечных светильников на 12 В

Схема подключения с трансформатором на 12 В

Электросхемы имеют идентичны вид, но провод от переключателя ведут к преобразователю, а с его выходных зажимов к лампочкам. При использовании большого числа осветительных приборов используют двухклавишный выключатель и пару трансформаторов. Тогда схема имеет разветвленный на две линии вид. Для плавной регуляции степени освещенности рекомендуется использовать переключатель-диммер с кнопкой или округлой рукояткой.

Выбор мощности преобразователя/трансформатора

Для бесперебойной работы светильников требуется, чтобы мощность устройства на 12-20% превышала суммарный показатель подсоединенных к нему устройств. Если надо приобрести понижающий трансформаторный аппарат, чтобы подключать к нему 6 точечных осветительных элементов с 40-ваттными лампочками накаливания, оптимальный мощностный показатель для него будет равен (6*40)*1,2=288 Вт (на практике – 280).

Для подсоединения большого числа источников света требуются высокомощные трансформаторы, отличающиеся большими габаритами. Зачастую сложно подобрать оптимальное место для размещения такого устройства в комнате. Можно разделить источники на две группы и к каждой подключить подходящий по мощности аппарат.

Особенности монтажа

Последовательность и набор операций для разных типов потолочных конструкций будет несколько отличаться.

В натяжные потолки

Монтаж светильника в натяжной потолок

Кабельные разводки монтируют заранее, укрепляя их на потолке, но не подсоединяя к питанию. Устанавливают подвесные осветительные устройства. Потом подсоединяют к ним кабели и проверяют корректность функционирования. Перед обустройством натяжной конструкции выключают питание, демонтируют лампочки и компоненты, способные пострадать от высокотемпературной среды. По окончании работ в потолке прорезают дыры, ставят кольца-уплотнители и собирают приборы.

В потолки из гипсокартона

Установка в гипсокартон

Целесообразно разметить положение будущих светильников на поверхности и затем подготовить ниши с помощью дрели, оснащенной коронкой подходящего габарита. При нарезании провода можно оставлять запасную длину до 20 см с поправкой на смещения позиций. Но не следует забывать, что кабели крепятся к базовой потолочной поверхности. Они должны торчать над уровнем гипсокартона на 6-10 см, и лишнюю длину срезать проще, чем добавить недостающую.

Этапы монтажа

Для получения надежной конструкции нужно придерживаться надлежащей последовательности работ.

Расположение точечных светильников

Подготовка к установке натяжных потолков

На этом этапе подготавливают эскиз с указанием точек размещения спотов и расстояний между ними. От прибора до стены должно быть не менее 0,6 м, до другого светильника – 1 м или более.

Прокладка провода

Лучше делать это до монтажа натяжного покрытия. После установки каркаса, на который планируется крепить листы, осуществляют размещение фазных и нулевых проводников, ориентируясь на выбранную схему и места расположения спотов. Коммутирование осуществляется с помощью гильз и обжимного пресса.

Подготовка отверстий

Расположение светильника в натяжном потолке

Используются дрель и коронка, подходящая для материала потолка и размера отверстий. При отсутствии коронки границы отверстий размечают карандашом и прорезают канцелярским ножиком.

Подключение точечных светильников

Его производят при обесточенной сети. Проще всего, если приборы снабжены проводками по умолчанию. В противном случае надо ослабить клеммные зажимы, закрутить кончики руками и прижать плоскогубцами.

Закрепление

Обычно споты крепятся парой боковых скоб, которые отгибаются кверху до упора и размещаются в потолочное отверстие. Они не должны контактировать с питающими кабелями.

Основной провод соединяют с переключателем и распредкоробкой. Включив питание, проверяют работоспособность светильников.

Кабели, проложенные в подвесных потолках: техническое руководство

Фото предоставлено Elecsa

Подвесные потолки часто используются в коммерческих и подобных помещениях. Как правило, они состоят из решетки из легких металлических стержней, обычно имеющих перевернутое Т-образное сечение, в которое, например, устанавливаются потолочные плиты, встраиваемые светильники (световая арматура) и вентиляционные решетки (см. рис. 1).

Накладные светильники, детекторы дыма и аналогичные изделия иногда устанавливаются под потолком. Пустота над подвесным потолком, в которой размещаются натяжные провода или другие средства, с помощью которых сетка подвешивается к конструкции здания, обычно используется для прокладки систем электропроводки и неэлектрических коммуникаций, таких как трубопроводы и воздуховоды.

Поддержка электрических кабелей

Некоторые из требований, применимых к кабелям в подвесных потолках, включены в группы правил 522.6, 522.7 и 522.8 стандарта BS 7671. В частности, правила 522.8.4 и 522.8.5 требуют, чтобы кабели поддерживаться либо постоянно, либо через соответствующие промежутки времени, чтобы не возникало повреждений или чрезмерных нагрузок на сами кабели или их концевые заделки.

Не рекомендуется прокладывать кабели, в том числе кабели с изоляцией и оболочкой по BS 6004, непосредственно на сетке подвесного потолка по ряду причин, в том числе:

  • Кабели могут быть повреждены как при прокладке, так и впоследствии об острые края сетки (Правила 522.6.201 и 522.8.1). Например, кабель может соприкасаться с обрезанными краями сетки в месте пересечения секций сетки или может застрять между потолочной плиткой и решеткой, возможно, когда другие специалисты выполняют работы, связанные с потолком. или другие услуги, маршрутизируемые выше.
  • Решетка подвесного потолка, возможно, не рассчитана на дополнительный вес кабелей и в результате может деформироваться или разрушиться.

Надлежащая опора для кабелей стационарной проводки в пространстве под подвесным потолком может быть обеспечена несколькими способами, обеспечивающими расположение кабелей на достаточном расстоянии от сети и других коммуникаций. Например, проектировщик может рассмотреть:

  • Предоставление системы кабелепроводов или каналов или кабельных лотков (металлических или неметаллических), закрепленных на подходящем расстоянии к конструкции здания над потолком, стенам или другим конструктивным элементам.
  • Предоставление контактной сети, как показано на рис. 2, к которой система электропроводки может быть прикреплена с помощью фирменных зажимов, кабельных стяжек или кабельных подвесок с соответствующими интервалами.
  • Крепление кабелей с помощью подходящих зажимов или кабельных стяжек к опорным стержням потолка.

Если подвесные потолки содержат системы электропроводки на путях эвакуации, кабели должны поддерживаться таким образом, чтобы они не подвергались преждевременному обрушению в случае пожара (см. Правило 521.11.201).

Окончательное соединение со светильниками

Все соединения, включая соединения сверхнизкого напряжения, должны быть выполнены в соответствии с Положением 526.5 BS 7671, например, с помощью подходящего аксессуара или корпуса, соответствующего соответствующему стандарту.

Окончательное соединение светильника может быть выполнено с помощью опорного соединителя светильника (LSC), установленного непосредственно рядом со светильником (например, установленного на распределительной коробке над ним), при этом конечное гибкое соединение должно быть как можно короче. В качестве альтернативы можно использовать подходящую вилку и розетку (правильно установленную). Оба эти варианта обеспечат подходящие средства изоляции для подключенного светильника.

Преимущество использования LSC или розеток заключается в том, что это облегчает завершение стационарной установки без необходимости заранее знать точное расположение светильников. Кроме того, штепсельная конструкция делает окончательное подключение и проверку, а также последующее техническое обслуживание или замену светильников особенно простыми и быстрыми.

Однако легкость, с которой могут быть выполнены окончательные соединения, может побудить инженера по освещению переместить светильники в пределах подвесного потолка, чтобы добиться другого светового эффекта или интенсивности. С точки зрения подрядчика, такие изменения могут привести к увеличению длины гибких шнуров, которые часто оставляют лежать на подвесном потолке, по крайней мере, на части их длины.

Для обеспечения соответствия Правилам 526. 1, 522.6.201 и 522.8.1 необходимо соблюдать следующие пункты:

  • Гибкие шнуровые соединения со светильниками должны быть как можно короче (в идеале, вертикальный перепад от фиксированного соединения к светильнику).
  • Гибкие шнуры не должны лежать поверх или соприкасаться с острыми краями перевернутой Т-образной секции потолочной решетки.
  • Должны быть предусмотрены соответствующие зажимы для шнура, чтобы надежно удерживать оболочку гибкого шнура, если есть вероятность возникновения деформации на концах внутри светильника. Для некоторых типов светильников может потребоваться отдельное приобретение держателя шнура.

Для получения дополнительной информации посетите сайт: www.elecsa.co.uk

Подключение светильников в подвесном потолке

    • С

    • сторона

  • опубликовано

    12 лет назад

Планирую установить несколько светильников в подвесной потолок.
Вопрос: Нужно ли прокладывать МС-кабель к каждому светильнику из закрытой коробки
расположен в центре комнаты в звездообразной топологии,
или я могу проложить один кабель MC к коробке, подключенной к первому источнику света, а
— к следующему и следующему в конфигурации гирляндной цепи?
Спасибо

Загрузка данных потока…

    • С

    • Колбит

  • опубликовано

    12 лет назад

Никогда не работал с ним и просто взглянул на страницу или две, которые гугл
нашел для меня, я бы сказал, что это считается «кондуитом» и может быть запущено либо
способ с надлежащей поддержкой.
Разрешить ему лежать на подвесной потолочной решетке было бы недопустимо.
Прикреплен к структуре выше Я не могу придумать ни одной причины, по которой вы не можете
гирляндной цепи, если у вас есть соответствующие разъемы на каждом блоке.
Колбит

    • Р

    • ПКМ

  • опубликовано

    12 лет назад

Вы можете подключить их гирляндой к розеткам подходящего размера или встроить
светильники, которые имеют распределительные коробки, рассчитанные на сквозную передачу. я предполагаю это
является коммерческим приложением, поэтому вы используете MC

    • С

    • сторона

  • опубликовано

    12 лет назад

Нет, это не коммерческое предложение, просто хотел быть осторожным.
Как я могу узнать, рассчитаны ли светильники, к которым прикреплены коробки,
проходной ?

    • Г

    • гфретвелл

  • опубликовано

    12 лет назад

Это одна из тех вещей, которые могут получить местное распространение, но NEC это делает.
позволяют использовать 4,5-футовый хлыст Romex в жилище для обслуживания
светильники в подвесном потолке. (не в коммерческом или многоквартирном доме)
Вы, конечно, можете использовать MC, но это, вероятно, не обязательно.
Они могут быть подключены последовательно, если вы поддерживаете кабель (ромекс или
МС) каждые 4,5 фута. или 6 футов для MC
334.30(B) Неподдерживаемые кабели. Кабель в неметаллической оболочке должен быть
разрешено не поддерживать, если кабель:
(1) Вылавливается между точками доступа через скрытые пространства в
готовых зданий или сооружений и опор практически невозможно.
(2) Не более 1,4 м (41/2 фута) от последней точки кабеля.
опора до точки подключения к светильнику или другому элементу
электрооборудование, кабель и точка подключения находятся в пределах
доступный потолок.

    • Р

    • ПКМ

  • опубликовано

    12 лет назад

Нет, это не коммерция, просто хотел быть осторожным.
Как я могу узнать, рассчитаны ли светильники, к которым прикреплены коробки,
проходной ?
Так будет написано либо на самой распределительной коробке, либо в литературе, что
идет с ним

    • С

    • сторона

  • опубликовано

    12 лет назад

.

Крепление: Halo H7ICT
Прикрепленная распределительная коробка гласит: Максимум 8 № 12 AWG через ответвление
проводники.
Итак, я предполагаю, что это означает, что максимальное количество проводов в коробке равно 8.
Подойдет ли 14 AWG?

    • А

    • эмейерс

  • опубликовано

    12 лет назад

Я видел оба пути. Я не думаю, что код заботится, кроме звезды
топология может привести к проблемам с переполнением ящиков и максимальным количеством проводов,
если у вас много огней. Я бы сделал это в любом случае
количество кабеля, и было очень легко тянуть, а также не было бы
лаваш для любых последующих работ в потолке.
Но опять же, я не электрик.

    • С

    • Клэр

  • опубликовано

    12 лет назад

Гирляндное соединение является обычной практикой.

    • С

    • Клэр

  • опубликовано

    12 лет назад

При использовании BX (гибкий бронированный кабель) его не нужно поддерживать
над подвесным потолком. Так всегда делается в рекламе
Приложения

    • С

    • Клэр

  • опубликовано

    12 лет назад

Он может обрабатывать до 8 # 12, а # 14 меньше, так что да, если только
общая нагрузка цепи превышает 12 ампер (80% от 15-амперной цепи) #14 должен
быть в порядке. (около 1450 Вт)

    • С

    • [СМФ]

  • опубликовано

    12 лет назад

Да.
Однако должен использоваться только выключатель на 15 ампер. Сколько приспособлений и что
мощность вы планируете использовать? Это выделенная цепь?
Пробный разрез кабеля MC несколько раз, чтобы установить глубину лезвия, прежде чем
надеясь, что вы не сломаете проводники внутри.

    • С

    • [СМФ]

  • опубликовано

    12 лет назад

Вы можете использовать любой метод. Было бы проще иметь два соединения
коробки, которые разветвляются на несколько приборов.

    • Р

    • ПКМ

  • опубликовано

    12 лет назад

Крепление: Halo H7ICT
Прикрепленная распределительная коробка гласит: Максимум 8 № 12 AWG через ответвление
проводники.
Итак, я предполагаю, что это означает, что максимальное количество проводов в коробке равно 8.
Подойдет ли 14 AWG?
Распределительная коробка вмещает больше проводников #14, чем #12. Если вы используете МК,
убедитесь, что у вас есть разъемы MC, а не разъемы BX(AC)

    • Р

    • ПКМ

  • опубликовано

    12 лет назад

Как настроить глубину лезвия на ножовке?

    • С

    • [СМФ]

  • опубликовано

    12 лет назад

Вы не знаете. Вы также не используете ножовку для заделки кабелей MC.
Это правильный инструмент:

ссылка на форматирование

    • Р

    • ПКМ

  • опубликовано

    12 лет назад

Это очень смешно. Почти за сто лет до того, как «правильный инструмент»
изобретения, мы, электрики, использовали ножовки, чтобы правильно резать сталь и
алюминиевый кабель без каких-либо повреждений жил, но вдруг это не
правильный метод больше.

    • Д

    • Дэвид Небензал

  • опубликовано

    12 лет назад

10.04.2010 18:23 [email protected] говорил так:

За исключением того, что вам не нужен BX; MC, который предложил ОП, был бы идеальным.

    • Г

    • гфретвелл

  • опубликовано

    12 лет назад

Оба должны поддерживаться в пределах 6 футов от светильника
BTW.
