Схема подключения люминесцентной лампы. Схема подключения светильники люминесцентные

Самодельный люминесцентный светильник

В этой небольшой статье пойдет речь о том, как своими руками сделать люминесцентный светильник на основе ЭПРА для подсобных и технических помещений, которые не требуют от светильника внешней красоты и изысканного дизайна. Светильник будет предназначаться для трубчатых люминесцентных ламп с цоколем G13, длиной 1200 мм. Эти лампы имеют низкую цену и способны осветить большую площадь.

Для изготовления светильника необходимо:

Корпус. Его можно изготовить из подручного материала. По сути, корпус – это просто деталь прямоугольной формы, из материала не поддерживающего горение (металл, текстолит, электротехническая пластмасса и т.п.). Можно использовать старый корпус от отслужившего свой срок «древнего» светильника.
ЭПРА – электронный пускорегулирующий аппарат. Его еще называют «электронный дроссель». По сравнению с обычным дросселем, ЭПРА имеет ряд преимуществ при той же цене: мгновенный старт ламп, отсутствие мерцания ламп, малая зависимость яркости ламп от перепадов напряжения питания. В данной статье рассказывается о светильнике на основе ЭПРА 2x36 Вт.
Патроны G13 из расчета два патрона на одну лампу.
Моножильные медные провода сечением 0,2-0,5 кв.мм. Можно использовать и многопроволочные (гибкие), залудив концы.
Подходящие винтики, гаечки для крепления всех деталей на корпусе.

Процесс изготовления светильника сводится к следующим операциям по креплению и подключению.

Крепление патронов на необходимом расстоянии друг от друга, в зависимости от длины лампы и желаемого расстояния между лампами.
Крепления ЭПРА. Так как ЭПРА при работе нагревается, то располагать его рекомендуется так, чтобы ЭПРА получал минимум дополнительного нагрева от работающей лампы. Зона минимального нагрева лампы находится ближе к ее центру.
Подключение патронов к ЭПРА с помощью заранее заготовленных проводов нужной длины и согласно схеме подключения, которая обычно нарисована на корпусе ЭПРА. В патроны провода просто вставляются и удерживаются внутри пластинчатой пружиной. По этой причине, лучше использовать моножильные провода, так как многопроволочные провода (без предварительного облуживания) воткнуть практически невозможно.
Крепление светильника к потолку или стене. Подключение светильника к сети питания 220 В.

Несмотря на то, что наличие защитного стекла для ламп низкого давления не является обязательным, лампы желательно прикрыть подходящим прозрачным материалом, во избежание случайного повреждения стеклянной колбы лампы. Фотографии изготовленного светильника и рисунок со схемой подключения прилагаются.

Для надежности, корпус светильника (слева, справа и между патронов) был усилен металлическими уголками.

Патрон G13. Вариант для винтового крепления к боковой поверхности.

Патрон G13. Вариант для бокового крепления с помощью защелок.

Патрон G13. Вариант для нижнего крепления с помощью защелок.

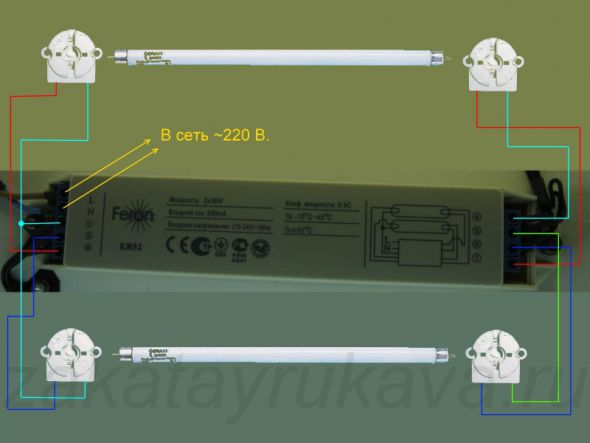

Подключение ЭПРА. Поясняющий рисунок.

ЭПРА на светильнике. ЭПРА расположен между лампами, ближе к их центру (в зоне минимального нагрева).

Подключение патрона G13.

Типовой патрон G13 для люминесцентной лампы подключается без применения инструментов, достаточно снять изоляцию с провода на длину около 1 см и вставить его до упора в отверстие. Провод должен быть однопроволочным и допустимого сечения (согласно спецификации на патрон). В случае применения многопроволочного провода, его нужно облудить или опрессовать в гильзовый наконечник. Внутри патрона провод удерживается плоскопружинным контактом, изготовленным из упругого цветного металла. Патрон G13, как правило, имеет четыре отверстия для ввода проводов – по два на каждый контакт. Таким образом есть возможность не только завести провод в патрон, но и выполнить ответвление провода от патрона, что нередко требуется. При необходимости извлечь провод, необходимо тонким шилом нажать на специальный рычажок внутри корпуса, контакт при этом изгибается, высвобождая провод.

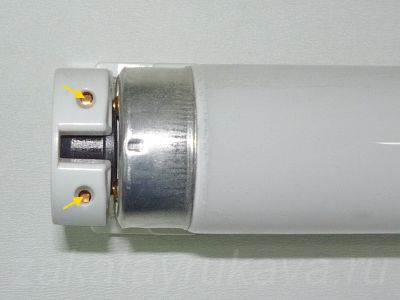

Установка люминесцентной лампы в патрон G13. Для установки лампы в патрон, необходимо поместить контакты в прорезь одновременно с обоих концов лампы и повернуть колбу на угол 90°.

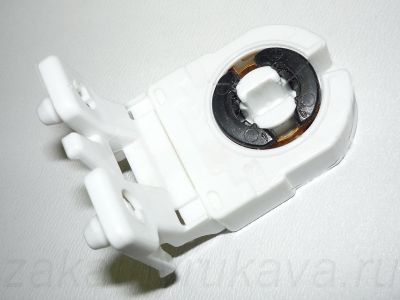

Патрон G13 в закрытом состоянии. Центральная поворотная деталь черного цвета заблокировала выход контактов лампы через прорезь в корпусе патрона.

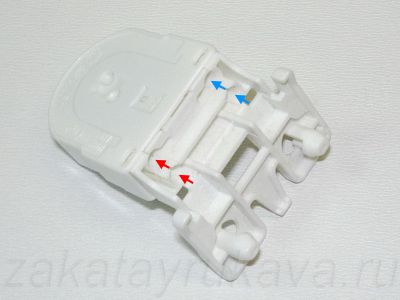

Патрон G13 . Отверстия для проводов. Отверстия для проводов. Одинаковый цвет стрелок указывает на подключение к одному и тому же контакту.

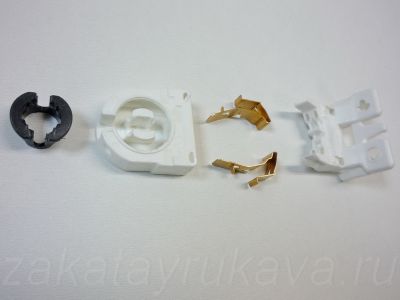

Патрон G13 в разобранном виде.

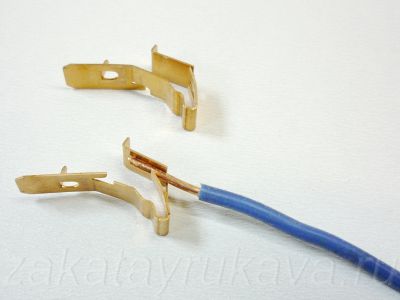

Плоскопружинные контакты патрона G13. Плоскопружинные контакты.

Плоскопружинные контакты патрона G13. На провод давит плоская пружина, одновременно удерживая его от выдергивания. На провод давит плоская пружина, одновременно удерживая его от выдергивания.

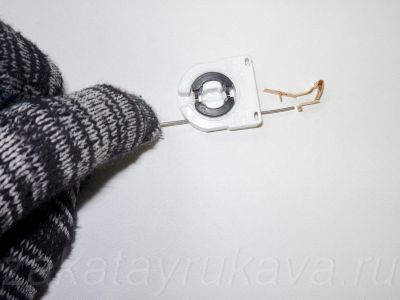

Отверстия в корпусе патрона G13, необходимые при извлечении провода. Площадка на плоском контакте, на которую нужно надавить для высвобождения провода. Отверстия (желтые стрелки), необходимые при извлечении провода (фото сверху). Площадка на плоском контакте (для наглядности показано в разобранном виде), на которую нужно надавить для высвобождения провода (фото снизу).

Время показало, что данный самодельный люминесцентный светильник хорошо запускается и работает в диапазоне температур окружающего воздуха от -10°… +30°C, более экстремальные температурные испытания не проводились. Светильник нечувствителен к высокой запыленности помещения и перепадам сетевого напряжения (которые могут происходить, например, во время пользования сварочным аппаратом или запуска мощного электрооборудования), отлично подходит для организации качественного освещения в мастерской или гараже. Чтобы свет был более приятен для глаз, есть смысл установить в светильник лампы разных цветовых температур (как на фотографиях выше).

Схема подключения люминесцентных ламп

Действие люминесцентных ламп

Основано на излучении потока света, возникающего при свечении люминофора, на который воздействует ультрафиолетовое излучение, происходящего внутри колбы электрического разряда. В светильниках современных конструкций применяются лампы самых различных форм и мощности. Цвет свечения лампы полностью зависит от состава люминофора.

Светильники последнего поколения запускаются с помощью электронных пускорегулирующих аппаратов. Такие светильники работают бесшумно, обеспечивая для глаз благоприятное освещение. До сих пор используются светильники с пусковыми устройствами в виде дросселей и стартеров. В таких схемах используют и конденсатор. На схеме видно, как правильно подключить люминесцентную лампу с использованием стартера и дросселя.

При использовании двух люминесцентных ламп, мощностью 18 ватт применяется другая схема с использованием одного дросселя, мощностью 36 ватт и стартера марки S2.

Люминесцентные светильники являются самыми экономичными. Они обеспечивают равномерное освещение площадей, практически, любых размеров.

Виды светильников

Современные люминесцентные светильники имеют различную конфигурацию и в зависимости от их целевого использования подразделяются на следующие категории.

Накладные

Без рассеивателя и отражателя, применяются в раздевалках, коридорах, производственных и складских помещениях;
С рассеивателем;
Растровые с рассеянным светом, используются в кафе и ресторанах, в общественных местах, учебных заведениях, торговых помещениях и прочих;
Непрямого, переотраженного света;
Модульные, применяются в офисах, комнатах для проведения переговоров, в помещениях общественных служб;
Компактные;

Аварийные

Применяются в помещениях с повышенной влажностью и нормальными условиями эксплуатации – в производственных и складских помещениях, супермаркетах, на лестничных маршах и в коридорах, в гостиницах и др.

Встраиваемые

С матовым или призматическим рассеивателем, применяется в компьютерных центрах, помещениях для отдыха и развлечения;
Растровые, с рассеянным светом;
С непрямым, переотраженным светом; точечные.

Преимущества люминесцентных светильников перед обычными лампами

Является гораздо более высокий коэффициент полезного действия, более эффективная световая отдача и в 8-10 раз более длительный срок службы. В процессе работы они не нагреваются выше 500С и гораздо менее чувствительны к перепадам напряжения.

Правильный выбор ламп и светильников обеспечивает освещенность, наиболее приближенную к естественной. Их недостатком является невозможность регулировки их светового потока с помощью регулятора напряжения – диммера.

Подключение двух люминесцентных ламп через один дроссель

electric-220.ru

Инструкции | Наглядная схема подключения люминесцентной лампы 36 Ватт

Практическое руководство для электриков и домашних мастеров

ГлавнаяИнструкцииИнформацияТаблицыБезопасностьЗаземлениеУЗОСтандартыКниги

УслугиКонтактыПрайс

ЗагрузитьСайтыФорум

36 Ватт

Для сборки схемы подключения люминесцентного светильника, требуется люминесцентная лампа мощностью 36(40) Ватт, индукционный дроссель мощностью 36(40) Ватт и стартер S10 (4÷65 Ватт).

Осветительную арматуру, необходимо подключить по нижеуказанному изображению.На линейной люминесцентной лампе с каждой стороны находятся по два штыревых контактов, это выводы нити накаливания внутри колбы, к одному из них с каждой стороны параллельно подключаем стартер, а к другим последовательно к питающей сети индукционный дроссель.

наглядная схема подключения люминесцентной лампы, с изображением всех элементов

Дополнительно для снижения помех в электросети и компенсации реактивной мощности, параллельно питающим контактам светильника подключают конденсатор, но из большого пускового тока бывает иногда залипают контакты бытовых выключателей, особенно от производителя Байлектрика, современные бытовые приборы уже имеют встроенную защиту, поэтому присутствие этого элемента в схеме не обязательно.

electro.narod.ru

Инструкции | Наглядная схема подключения люминесцентных ламп 2x18 Ватт

ГлавнаяИнструкцииИнформацияТаблицыБезопасностьЗаземлениеУЗОСтандартыКниги

УслугиКонтактыПрайс

ЗагрузитьСайтыФорум

2x18 Ватт

Для сборки схемы подключения люминесцентного светильника, требуется две люминесцентных ламп мощностью 18(20) Ватт, индукционный дроссель мощностью 36(40) Ватт и два стартера S2 (4÷22 Ватт).

Осветительную арматуру, необходимо подключить по нижеуказанному изображению.К каждой линейной люминесцентной лампе параллельно подключить стартер, будут использованы по одному штыревому контакту с каждой стороны ламп, остальные контакты необходимо подключить последовательно к питающей сети через индукционный дроссель.

наглядная схема подключения люминесцентной лампы, с изображением всех элементов

electro.narod.ru

Схема подключения люминесцентной лампы | Электрика в доме

Принцип работы газоразрядных люминесцентных ламп

Чтобы понять схему подключения люминесцентной лампы рассмотрим устройство и принцип ее работы. Такой светильник состоит из стеклянной колбы, внутри которой стекло покрыто люминофором. Также в герметичной колбе присутствует немного ртути и инертный газ. Процесс начала свечения осуществляется парами ртути, при определенной температуре.

podklyuchenie-lyuminescentnyx-lamp-01

Чтобы разогреть пары ртути до их свечения нужно высокое напряжение. Напряжение сети для этих целей не хватает, поэтому все условия работы дневных ламп создает пускорегулирующая аппаратура или ПРА. ПРА создает необходимый бросок напряжения для зажигания паров ртути, а затем стабилизирует рабочий ток лампы на необходимом уровне. Существуют ПРА электромагнитного типа и более качественные, электронные.

Схема подключения люминесцентных ламп с дросселем

Электромагнитные пусковые устройства имеют стартер и дроссель. Также устанавливаются конденсаторы. На дросселе, параллельно клеммам подключения сети ставится конденсатор, необходимый для компенсации индуктивной мощности дросселя и для уменьшения электромагнитных помех.

naglyadnyj-primer-principa-raboty-lyuminescentnoj-lampy

Наглядный пример принципа работы люминесцентной лампы

Конденсатор, устанавливаемый на стартере, необходим для увеличения времени стартового импульса. Иногда это устройство еще называют электронным балластом. На схеме видно, что при включении сети ток проходит через дроссель и попадает на накал катода. На второй накал ток поступает через стартер и далее на ноль.

В момент подачи напряжения на стартер, между разомкнутыми биметаллическими контактами возникает тлеющий разряд, который нагревает контакты. Разогревшись, контакты стартера замыкаются, и ток поступает на оба накала лампы. После окончания действия тактового импульса напряжения с конденсатора, биметаллические контакты стартера остывают и размыкаются.

drossel-dlya-podklyucheniya-lyuminescentnoj-lampy

Дроссель для подключения люминесцентной лампы

В момент размыкания контактов стартера возникает бросок напряжения, из-за действия самоиндукции дросселя. Этого броска напряжения хватает для того чтобы зажечь пары ртути через разогретый накал лампы. Свечение паров ртути находится в ультрафиолетовом, невидимом диапазоне световых волн.

sxema-podklyucheniya-lyuminescentnoj-lampy

Схема подключения люминесцентной лампы

Однако свечение паров ртути зажигает люминофор с видимым спектром светового излучения. После того как лампа загорелась, напряжение питания лампы уменьшается наполовину от напряжения сети (делитель дроссель — лампа) чего не хватает для повторного разогрева контактов стартера и замыкания контактов.

К недостаткам схемы подключения люминесцентных ламп с дросселем можно отнести.

Негативный для глаз пульсирующий свет 50 Гц.
Шумность при работе и пуске дневных ламп.
Тяжелый пуск при низкой температуре.
Большое время включение этих ламп.

Иногда в светильниках подключается две лампы дневного освещения на один дроссель. В этом случае нужно соблюдать правила.

sxema-podklyucheniya-dvux-lyuminescentnyx-lamp

Схема подключения двух люминесцентных ламп

Мощность дросселя должна соответствовать мощности двух ламп.
Стартеры для этой схемы подключения люминесцентных ламп должны быть на 127 В. Стартер на 220 вольт в этой схеме не работает.

Схема подключения люминесцентной лампы без дросселя на ЭПРА

Лампа с подключением на электронном балласте имеет некоторые особенности.

Частота питающего напряжения на ЭПРА составляет 20-130 кГц, что не создает болезненное моргание света лампы для глаз. ЭПРА представляет собой электронную плату в корпусе с клеммами для подключения светильника. Устанавливается она в одном корпусе со светильником.

elektronnyj-ballast-dlya-podklyucheniya-lyuminescentnoj-lampy

Электронный балласт для подключения люминесцентной лампы

Схема подключения ламп не сложная, она печатается на корпусе устройства. На корпусе также нанесена информация о технических характеристиках ЭПРА. Схема подключения ламп с ЭПРА имеет ряд преимуществ.

Пример схемы электронного ЭПРА

Высокая частота напряжения лампы, что делает ее безвредной для глаз.
Увеличение срока службы, относительно использования схемы с электромагнитным ПРА.
Экономия 20% электроэнергии, также относительно ПРА.
Схема не содержит ненадежного стартера.
Возможность диммирования, для некоторых видов схемы ЭПРА.

Схемы подключения газоразрядных световых приборов более экономичны, бесшумны и более надежны. Всё это, делает их более популярными, чем схемы подключения газоразрядных приборов освещения с электромагнитными ПРА.

Тоже интересные статьи

electricavdome.ru

Четырехламповый люминесцентный светильник

Четырехламповый (4 ламповый) люминесцентный светильник, согласно электрической схемы, состоит из двух двухламповых светильников включенных параллельно и собранных в одном корпусе. Каждая пара ламп соединена по последовательной схеме (стартер тип С2) и имеет свой дроссель-балласт. Также в каждом плече одна из ламп включена через фазосдвигающий конденсатор, что уменьшает эффект мерцания светильника в целом.

На фото видно, что две лампы светятся на полную мощность в момент фотографировния, а две другие немного притухли. Через сотую долю секунды ситуация поменяется. Это довольно редкая и удачная фотография для иллюстрации работы фазосдвигающего конденсатора в светильнике.

При ремонте светильника имеется возможность замены схемы включения ламп с применением электронного блока управления (электронного балласта). Для этого можно взять: четыре одноламповые блока или два двухламповые блока или один четырехламповыцй электронный блок. При покупке и подключении ламп обращаем внимание на согласование мощности ламп и электронных блоков.

Схему подключения ламп к электронным блокам производят согласно рисунков на корпусе блока. Старые элементы (дроссель, стартеры) можно снять, они больше не понадобятся.

Также можно заменить люминесцентные лампы светильника на светодиодные. Промышленность выпускает светодиодные лампы различных модификаций и внешнего вида. Также есть лампы, которые внешне выглядят как люминесцентные. Эти лампы включаются в сеть 220В напрямую без каких-либо вспомогательных устройств. Старая начинка не нужна.

Модернизация четырехлампового светильника. Имеется возможность также установить боковые цокольные патроны с резьбой Е27 или Е14 на боковые стенки светильника в местах крепления трубчатых люминесцентных ламп и в них вкрутить лампочки-экономки, изменив схему подключения у данной конструкции.

elektromonter.com.ua

Подключение люминесцентных ламп своими руками

Самым распространённым источником освещения, используемым в офисных, производственных и общественных помещениях, являются светильники с люминесцентными лампами. В связи с экономией энергоресурсов, их, также, частенько начали применять и в домашнем быту.

Люминесцентные светильники, кроме своих достоинств, как малое энергопотребление, простота монтажа и низкая стоимость, имеют так же ряд конструктивных недостатков. Часть из них это применение производителем дешёвых, устаревших, схем и материалов, что бы уменьшает стоимость светильника, при этом ухудшается его качество.

Схема подключения люминесцентных ламп

Как подключены лампы заводского производства, можно посмотреть, разобрав стандартный люминесцентный светильник.

Стандартная, широко распространенная схема подключения люминесцентных ламп, включает в себя стартер, дроссель, соединительные провода, и сами лампы. Улучшить такой светильник можно и самому, убрать надоедливое гудение и моргание совсем не сложно. Для этого, необходимо заменить устаревшие дроссель и стартер на новую электронную схему — (ЭПРА).

Подключение электронной схемы

В начале демонтируем светильник, вынимаем из него всю начинку. Для этой работы, нам понадобятся отвёртка, кусачки для зачистки проводов, изолента, отвёртка-тестер.

Подключение ЭПРА люминесцентных ламп довольно легко выполнить, достаточно даже минимальных познаний в электрических схемах, и навыков работы с электропроводкой. После подключения в светильнике останется сам блок, провода и лампы дневного света.

sxema_podklucheniy-pra

В начале работ необходимо выбрать в корпусе светильника место для установки электронного блока так, чтобы подключение к клемам было удобным. Закрепляем блок в корпусе при помощи саморезов . Соединяем блок управления с лампой и клеммой подключения.

Схема подключения 2-х люминесцентных ламп аналогична, просто они подключаются последовательно, а значит и мощность электронного блока должна быть в два раза больше. Тот же принцип, при подключении трёх и более ламп, в одном корпусе.

По окончанию сборки всей конструкции, необходимо убедиться в правильности подключения, после чего уже можно устанавливать светильник на место. Предварительно отключив питание в сети, подключаем светильник к электропроводке, соединяем провода при помощи клемных зажимов.

Теперь включаем напряжения чтоб удостовереться в правильности работы светильника. Если подключение люминесцентных ламп было выполнена правильно, то разница в работе будет значительно отличатся от предыдущего подключения. Лампы зажгутся моментально, без разогрева, исчезнет низкочастотное гудение которое издавал дроссель, исчезнет пульсация света, заметная для человеческого глаза, и общая светимость увеличится.Если вы не уверены в своих силах то необходимо вызвать электрика, а если вы все же решили подключить самостоятельно то стоит ознакомится с видео оно вам значительно облегчит задачу.
