Сборка электрощита – правила, схема и монтаж

Работы по сборке, а также подключению щита можно разделить на отдельные этапы. На каждом из них есть свои правила и особенности. Придерживаясь их, можно собрать электрощит, который обеспечит высокую степень энергозащиты.

Этап 1. Оценка и формирование групп потребителей. На данном этапе нужно выделить потребителей с наибольшей мощностью (2 кВт и более). К ним относятся электрические печи, плиты, водонагреватели, стиральные машины, тёплый пол. Таких потребителей рекомендуется подключать отдельной группой.

Также рекомендуется создание отдельных групп для освещения, розеток.

Для подбора оборудования нужно суммировать данные по мощностям каждого потребителя (указывается в паспортах), а также прибавить около 30% запаса прочности. По результату расчетов подбираются компоненты: коммутирующие устройства, автоматические выключатели, УЗО и пр.

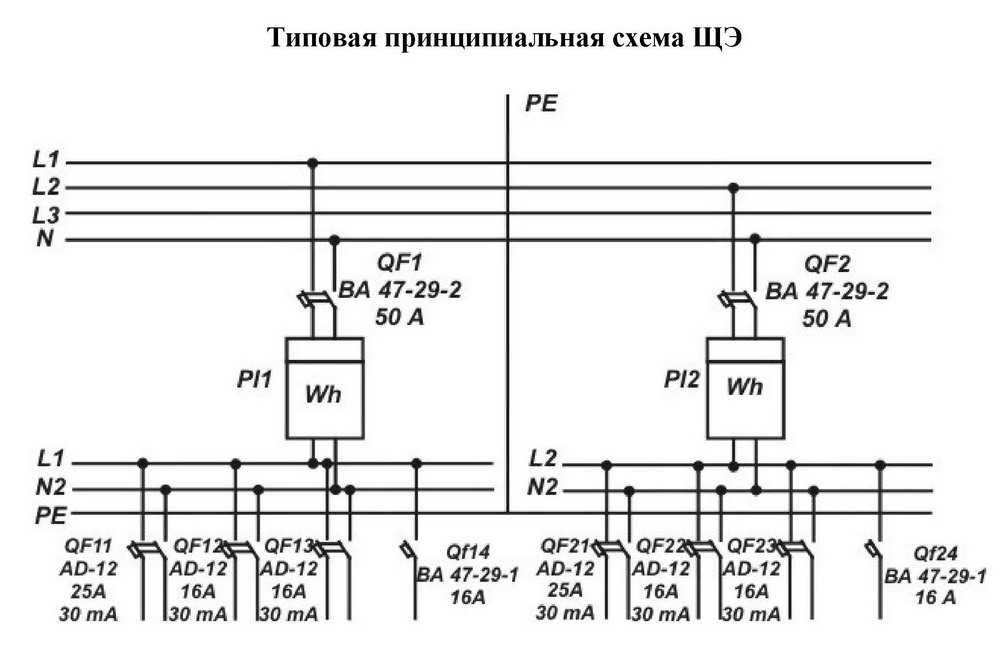

Этап 2. Составление схемы. Готовая схема электрощита позволяет наглядно представить будущее расположение элементов в щитке. Это облегчит процесс сборки, а также возможного ремонта или модернизации. На схеме необходимо выделить группы пользователей, а также обозначить очередность подключения компонентов.

Этап 3. Выбор электрощита и места для его установки. На этом этапе происходит расчет, а также подбор оборудования, выбор места расположения, а также покупка щитовой коробки. Эта стадия подготовки наиболее важная, т.к. допущенные ошибки могут сказаться на итоговом результате. Подбор щитовой коробки необходимо выполнить в следующей последовательности:

3.1. Подбор компонентов по группам потребителей и расчет количества модулей. По составленной схеме нужно определить, какое именно потребуется оборудование и какой мощности. Вот основные элементы, которые устанавливаются в электрический щит:

Вводной рубильник – служит для подвода питания к щитку, а также позволяет быстро отключить электроснабжение.
Счетчик – производит замер потребленной электроэнергии.
Реле напряжения – защищает технику от чрезмерных скачков напряжения.
Измерительные приборы (вольтметр, амперметр) – эти приборы подключаются при необходимости визуального контроля напряжения и силы тока. При установке реле напряжения RBUZ или мультифункционального реле RBUZ нет необходимости в дополнительных измерительных приборах.
Автоматические выключатели – устанавливаются для защиты от замыканий, а также перегрузок. Так, например, потребители с мощностью 2 кВт и более подключаются через автоматический выключатель 25А или 32А. Для подключения розеточных линий и линий освещения достаточно автоматов 10А или 16А.
УЗО или дифавтоматы – необходимый элемент для защиты от утечки (удара током). Желательно ставить УЗО на каждую выделенную линию.

Также для подключения потребуются специальные гребёнки, клеммы, шины, кабели и пр.

После того, как перечень компонентов определен, нужно рассчитать, сколько места они займут и какого размера нужен щит. Размеры элементов стандартные и определяются по количеству модулей – 1 модуль равен 17,5 мм. Также следует предусмотреть некоторый резерв места для будущей модернизации.

Нужно обратить внимание на качество элементов, которые будут установлены в электрический щит. Не следует приобретать дешевые некачественные изделия, т.к. от этого зависит не только стабильность электроснабжения квартиры или дома, но и энергобезопасность. Компания DS Electronics — производитель качественных реле напряжения и многофункциональных реле RBUZ. На все реле RBUZ действует гарантия 5 лет.

3.2. Выбор места установки. Часто строители предусматривают для установки щита специальную нишу, но если этого нет, то придется или делать выемку самостоятельно или воспользоваться навесными моделями.

При выборе места нужно учитывать, что к нему должен быть свободный доступ. Запрещается размещение в шкафах или любой другой мебели. Также щиток должен быть достаточно отдален от различных нагревательных приборов, газового оборудования и пр. воспламеняющихся материалов. Рекомендуемое расстояние от пола до щитка – 1,5 – 1,7м, до дверного проёма – минимум 15 см.

3.3. Выбор электрического щита. Размер коробки должен соответствовать расчетной величине по количеству модулей, а также размеру ниши. Щитовая коробка может быть изготовлена из металла или негорючего пластика. При покупке обязательно проверяйте наличие паспорта и сертификата, в которых указаны данные о производителе, материалах, правилах эксплуатации и пр.

Этап 4. Непосредственная сборка электрического щита. Обычно щитовая коробка оснащена специальными съёмными направляющими, к которым крепятся DIN-рейки для установки оборудования. Предварительную сборку удобно выполнять на столе.

Для монтажа оборудования чаще всего используется линейная или групповая схемы подключения. Линейная подразумевает установку элементов один за другим. Она проста в реализации, но в случае аварии сложно будет установить источник неисправности.

При групповом подключении модули подключаются группами на каждую линию потребителей. Такая схема более сложная в сборке, но позволяет сразу определить проблемную зону по сработавшим автоматам.

Сборка элементов щита должна происходить в следующем порядке:

Установка и закрепление модулей на DIN-рейки по предварительно составленной схеме.
Подключение элементов к вводному рубильнику при помощи гребёнки.
Подключение фазы при помощи кабелей с наконечниками.
Установка нулевой шины.
Проверка надёжности соединений при помощи отвёртки.
Подключение автомата ввода к питанию и проверка правильности срабатывания элементов.
Проверка напряжения на элементах при помощи мультиметра.

Этап 5. Монтаж электрощита и его подключение. Установка электрощита производится после окончания всех пыльных ремонтных и отделочных работ. Корпус закрепляется на выбранном месте, внутри при помощи саморезов фиксируются направляющие с DIN-рейками и оборудованием. Устанавливаются шины рабочего (N) и защитного (РЕ) нуля. Подводятся, а также закрепляются провода.

Перед введением щита в эксплуатацию нужно убедиться, что собраны и подключены все элементы электросистемы: выключатели, розетки, распределительные коробки и пр.

Заключение

Современный электрощит позволяет обеспечить не только бесперебойную работу внутренней электросети. Он также способен защитить технику и людей от возможных аварий, а также утечек электричества. Именно поэтому так важно внимательно подходить к выбору каждого элемента и не экономить на качественных приборах.

Оцените новость:

Обзор и подключение щитовой для наружного

С освещением в нашей жизни связано очень многое. Поэтому при создании системы подсветки для любого типа помещения необходимо знать не только ассортимент светильников и источников света, существующих на сегодняшний день, но и то, как правильно их можно установить и подключить, а также нормы освещенности и многое другое. Особенно важно помнить про нюансы создания наружного (уличного) типа освещения. При организации уличного освещения и правильного его подключения, необходимо знать, что собой представляет ЩАО или щит аварийного освещения.

Что такое ЩАО, для чего он необходим и как с ним взаимодействовать при создании уличного типа освещения, расскажет наша статья.

Обзор щитов для наружного освещения

Щиты для наружного (аварийного или рабочего) освещения представляют собой прибор, который дает возможность вести контроль над тем, как подается свет на улицу в течение суток.Данное устройство отвечает за:

электропитание различных источников;

защиту электроприборов от возможных перепадов напряжения;

предотвращение риска короткого замыкания.

Управление городскими сетями наружного освещения и инженерной защиты предполагает обязательную установку щитов. Без них невозможна организация уличного освещения, чтобы были соблюдены нормы освещенности.
Для электрощитовой существуют специальные нормы и предписания. Это в первую очередь касается того, какой будет схема щитка, и как к нему будут идти подключения осветительных приборов.
Щит аварийного освещения (или рабочего типа подсветки, как его иногда называют) должен работать стабильно, чтобы полностью выполнять свои функции. Обычно он работает при напряжении в сети, которое равно 380 и 220 В. С их помощью обеспечивается автоматизация управления уличной подсветкой.

Наружное освещение

Для этого такие аппараты в своем устройстве часто содержат фотодатчики, которые способны улавливать определенный уровень освещенности и подавать соответствующий сигнал для отключения или включения щита.
Наладка щитов может вестись как с помощью переключателей, так и самостоятельно.

Обратите внимание! Некоторые модели обладают способностью настраиваться с помощью пульта дистанционного управления, а также таймера. Главное, чтобы соблюдалась схема настройки.

При всем этом следует учитывать нормы, установленные для электрощитовой, чтобы она могла выполнять свои прямые обязанности полноценно.
Установка щита для рабочего типа подсветки осуществляется посредством сварки.
В целом можно сказать, что ЩАО представляет собой частный случай распределительного электротехнического щита.

Предназначение и конструкция щитов электрических

Щит для рабочего типа подсветки улиц предназначен для:

присоединения и контроля за системой освещения;

защиты этой системы;

коммутации электрических цепей системы подсветки, которые распределены по зонам.

Обратите внимание! Каждая зона в таком устройстве располагает отдельной коммутационной группой оборудования.

Зоны щитка

Кроме этого такое оборудование имеет вводный автомат, обеспечивающий полное отключение устройства в определенных ситуациях.
Из-за того, что к ЩАО могут иметь доступ не только специализированный персонал, но и обычные люди, в его устройство часто монтируется дополнительное оборудование, предотвращающие свободный доступ к токоведущим линиям.
Также очень часто в конструкцию электрощитовой включаются специальные обозначения, которые содержат информацию о том, какое назначение имеется для каждой конкретной группы имеющегося оборудования.

Какие виды электрических щитов существуют

Щиты для управления наружной системой освещенности могут быть разных видов. На сегодняшний день существуют следующие модели:

шкаф для управления подсветкой (ЩУО). Они предназначены для того, чтобы управлять внутренней и уличной подсветкой при наличии системы переменного тока с напряжением в 380/220 В, а также частотой 50 Гц;

Обратите внимание! В данной ситуации необходима глухозаземленная нейтраль.

ЩУО

щит для аварийного (рабочего) типа подсветки (ЩАО). Такие устройства предназначаются для управления аварийным или рабочим типом подсветки, а также если исчезает (вне зависимости от причины) основное питание напряжения, то они обеспечивают переключение на аварийные осветительные приборы от независимого источника питания. В роли независимого источника питания могут выступать установка ДГУ, резервный ввод, аккумуляторные батареи и т.д.;

ЩАО

ЩНО

Обратите внимание! Применение щитов, описанных выше, в общественно-административных зданиях, жилых или промышленных строениях возможно только при наличии напряжения в сети не выше 380В.

Помимо этого все выпускаемые на сегодняшний день щитки обладают стандартизированным видом. Таким образом, любой щит, выполненный по индивидуальному заказу, будет иметь базовый набор комплектующих, дополненных опциональными частями. Дополнительные элементы комплектации будут определяться в зависимости от того, что хочет получить заказчик в конечном счете.
Такой подход сегодня позволяет переориентировать производство на изготовление любых вариантов устройств в кротчайшие сроки.

Базовая комплектация щитовых устройств

В своей базовой комплектации ЩУ состоят из следующих элементов:

автоматические выключатели, а также устройства для защитного отключения вводной группы. Данные элементы выбираются по тому, какая схема устройства была представлена по электрическому проекту. Здесь расчет нормы опирается на расчетную нагрузку;

Обратите внимание! Иногда в базовую комплектацию допускается встраиваемый прибор для коммерческого учета потребленной электроэнергии. Он монтируется между противопожарным УЗО для вводной группы и вводным автоматическим выключателем. Это оборудование размещается в верхней части электрощитовой;

групповые диф. автоматы и автоматические выключатели. Их выбор также делается на основании того, какая схема проекта была подготовлена. Нормы здесь зависят от нагрузки, которую имеет каждая группа. Эта группа располагается в средней части электрощитовой, ниже вводной группы, или по всей вертикали.

Опциональная часть устройства содержит такие элементы:

групповые контакторы;

элементы, предназначенные для автоматизации управления;

фотореле с датчиком выносного типа;

Фотореле с датчиком выносного типа

суточное реле и т. д.

К элементам управления относятся:

переключатели с подсветкой или без нее;

кнопки;

переключатели с разным количеством положений;

световые указатели для определения режимов работы.

Все эти детали встречаются в базовой комплектации электрощитовой. Но при желании заказчика сюда могут устанавливаться дополнительные комплектующие.

Освещенность щита

Освещение электрощитовой

Электрощитовая представляет собой отдельное помещение, где отлично видно, как можно реализовывать нормы освещенности, которые установлены нормативно-правовой документацией.

Обратите внимание! Для каждого типа щита (рабочего и т.д.), существует не только своя схема сборки, но и нормы касательно подсветки.

Нормы, которые существуют для этого помещения, могут реализовываться различными способами. Но для начала обустройства необходимо знать, какие вообще нормы приняты для конкретного типа электрощитовой. И документация, что регулирует их, может быть различной, от государственной до региональной. Но в первую очередь необходимо обращать внимание на те нормы, которые приведены в СП и ТКП.

Итак, согласно этим документам, освещение в электрощитовой должно быть:

выполнено по аналогии с рабочим местом или подсветкой безопасности;

в редких случаях его рекомендуется оформлять в виде ламп накаливания. Не рекомендуется выполнение аварийной подсветки с помощью разрядных ламп высокого давления;

питание рабочего (или аварийного) типа подсветки должно быть раздельным, а вот подсветка безопасности или эвакуационного типа может формироваться по общему плану;

осветительные приборы могут питаться от любой сети;

управление уровнем освещенности может производиться с помощью выключателей.

Следуя таким рекомендациям, можно без проблем создать требуемый уровень освещенности в электрощитовой.

Как подсоединять

Для того чтобы подключить к щитку освещение, нужна соответствующая схема. Эта схема должна содержать четкие обозначения, чтобы подключение освещения прошло правильно. Лучше всего, если схема в процессе подключения будет всегда находиться у вас перед глазами.

Схема подключения щитка

Щиты, для распределения электрических токов устанавливаются отдельно, а потом подключаются с помощью вводных устройств к общей электрической сети. Здесь нужна схема подключения, приведенная выше.
После подключения щита, электрический ток будет разводиться к конечным носителям. Весь процесс передачи электроэнергии контролируют специальные приборы. При правильном подключении щит станет полноценно выполнять свою работу, а риск неполадок будет сведен к минимуму.

Заключение

Щиты очень важны для создания полноценного освещения в доме или на улице. Они позволяют минимизировать риск появления различного рода неполадок в электрической системе и приборах, питающихся от него. Такие устройства могут идти как стандартного типа, как и изготавливаться на заказ. В любом случае они будут содержать необходимый уровень комплектующих с возможными дополнениями.
Для того чтобы получить все преимущества от установки такого оборудования, нужно позаботиться о его правильном подключении к общей электрической сети.

Схема подключения и проводка электрического распределительного щита

Эй, в этой статье вы узнаете, как подключить распределительный щит. Здесь я объяснил подключение электрического распределительного щита с предохранителем, выключателями, розетками, индикатором и регулятором вентилятора. Также здесь я показал, как подключить распределительный щит с подсветкой и вентилятором для комнаты. Эта статья поможет вам сделать подключение электрощитка дома очень легко. Здесь вы увидите, что все они отмечены правильным номинальным током, что очень поможет вам выбрать номинал выключателя, предохранителя и розеток.

На приведенном выше рисунке показана схема подключения электрического распределительного щита со следующими компонентами:

1. Предохранитель 63 А (1 шт.)

2. Индикатор 230 В (1 шт.)

3. Однополюсный (SP) ) Переключатель (4 шт.)

4. Двухполюсный переключатель (DP) 32 А (1 шт.)

5. Электронный регулятор вентилятора 230 В (1 шт.)

6. Розетка 6 А (1 шт.)

7. Розетка 32 А (1 шт.) ПК)

Читайте также:

Как выполнить подключение платы управления

Вы можете легко выполнить подключение, правильно соблюдая приведенную выше схему. Я собираюсь рассказать пошаговую процедуру подключения так же, как на приведенной выше схеме.

1. Подключите фазу основного источника питания к любому выводу предохранителя.

2. Соедините одну любую клемму каждого переключателя (SP, DP) вместе, затем подключите к предохранителю.

3. Подключите нейтраль ко всем розеткам.

4. Подключите выход переключателя DP к розетке 32А.

5. Подсоедините индикатор сразу после предохранителя, как показано на рисунке выше, и подайте нейтраль, соединив петлю с любой нейтральной точки розетки.

6. Подсоедините провод заземления к клемме заземления каждой розетки.

7. Подключите потолочный вентилятор через электронный регулятор, как показано на рисунке выше.

8. Подсоедините лампы, как показано на рисунке выше.

Компоненты, используемые для изготовления распределительного щита

1. Предохранитель

На приведенной выше схеме подключения мы подключили плавкий предохранитель на 63 А последовательно с основной входной фазой питания. На этой диаграмме общая нагрузка цепи составляет 56 А (рассчитывается по сумме номиналов всех переключателей). Так что 63А достаточно для этого коммутатора. Но не используйте предохранитель с номинальным током менее 56А.

2. Переключатель

Здесь мы использовали два типа переключателей. Четыре переключателя ПК 6А и один переключатель ПК 32А. Выключатель на 32 А используется для розетки на 32 А, которую можно использовать для подключения любого сильноточного оборудования, такого как миксеры, нагреватели, индукционные плиты и т. д. Выключателя на 6 А достаточно для освещения, вентиляторов и маломощной розетки на 6 А, которую можно использовать для мобильного зарядного устройства, телевизора. , DVD и т.п. цель подключения.

3. Розетка

Здесь мы использовали две разные розетки — одну на 6А, другую на 32А. Использование розеток как на 6А, так и на 32А уже обсуждалось.

4. Индикатор

Здесь мы подключили лампу индикации красного цвета. Эта лампа рассчитана на 230 В переменного тока. Это помогает узнать, доступен ли источник питания на плате или нет. Индикаторная лампа подключается сразу после предохранителя, поэтому, если предохранитель сгорел из-за какой-либо неисправности, он также покажет, что питание на плате отсутствует. Лампу индикации можно подключить и перед предохранителем, но если предохранитель сгорел, то она тоже будет светиться.

5. Электронный регулятор вентилятора

Здесь мы использовали электронный регулятор вентилятора на 230 В для управления скоростью вентилятора. Регулятор вентилятора подключается между вентилятором и выключателем. Переключатель обеспечивает функцию включения или выключения вентилятора, тогда как регулятор вентилятора обеспечивает функцию управления скоростью.

Читайте также:

Благодарим Вас за посещение сайта. продолжайте посещать для получения дополнительных обновлений.

Проводка распределительного щита с УЗО (однофазное домашнее питание)

Электрическая проводка Установка распределительного щита с УЗО (однофазное домашнее питание от опоры электросети и счетчика электроэнергии к потребителю)

Содержание

Что такое распределительный щит?

Распределительный щит представляет собой безопасную систему, предназначенную для дома или здания, включающую защитные устройства , изолятор выключатели , автоматический выключатель и предохранители для безопасного соединения кабелей и проводов с подцепями и конечными подцепями, включая соответствующие проводники фазной нейтрали и заземления. Распределительный щит также известен как «Предохранитель Плата », «Панельная плата» или «Потребительский блок ». Ниже приведены типы распределительных щитов.

Учебное пособие по подключению: подключение распределительного щита (однофазное питание от опоры электросети и счетчика электроэнергии к потребительскому блоку)

Типы распределительных щитов

Главный распределительный щит (MDB)
Дополнительный распределительный щит (SDB)
Окончательный распределительный щит (FDB)

MDB = Главный распределительный щит

Блок распределительного щита, установленный в зданиях, которые в первую очередь получают входящее однофазное электропитание (низкое напряжение переменного тока (LV) ( 230 В переменного тока или 120 В переменного тока в США ) от вторичной обмотки трансформатора через Электрический столб и счетчик энергии или розетки поставщика электрических услуг распределительной компании известны как Главный распределительный щит .

Главный распределительный щит (MDB) также известен как щит предохранителей или потребительский блок , где установлены основные защитные и изолирующие устройства для подачи электроэнергии в безопасном диапазоне к подключенным электроприборам.

Связанные руководства по электромонтажу:

Различные типы систем электропроводки и методы электромонтажа
Как подключить переключатели параллельно?

SDB = Дополнительный распределительный щит

Распределительный щит, который используется для распределения электропроводки и цепей в выбранной области здания или дома, т. е. на этаже многоэтажного дома. Вспомогательный распределительный щит подключается и питается от главного распределительного щита с помощью различных проводов и кабелей, рассчитанных в соответствии с требованиями нагрузки.

FDB = Окончательный распределительный щит

Распределительный щит, обеспечивающий электроснабжение конечной и субконечной цепей, известен как Окончательный распределительный щит . FDB (конечный распределительный щит), подключенный напрямую через SDB (вспомогательный распределительный щит), и конечные выключатели используются для управления подключенными электрическими устройствами и приборами, такими как освещение, кондиционер, вентилятор и т. д.

Связанный пост: Как подключить и Установка переносного генератора в домашнюю систему электроснабжения (3 метода)

Электромонтажные принадлежности для однофазного распределительного щита

Главный распределительный щит или щиты предохранителей (потребитель) обычно содержат следующие три основных блока для управления и распределения электропитания к различным подключенным приборам и устройствам через электрические кабели и провода. .

DP = двухполюсный автоматический выключатель (главный выключатель).
RCD (также DP) Устройства защитного отключения для обеспечения безопасности.
SP = однополюсный автоматический выключатель (автоматические выключатели и предохранители).
MCB и CB = миниатюрный автоматический выключатель и автоматический выключатель.

Вышеупомянутые электроустановочные изделия и защитные устройства используются для контроля и распределения электропитания (безопасно для подключенных электроприборов) по дому. На следующей схеме показано однофазное электроснабжение дома и проводка распределительного щита с УЗО.

Соответствующее руководство по электромонтажу: как подключить трехфазный счетчик электроэнергии в кВтч?

Как подключить УЗО (устройство защитного отключения)?

На этой схеме подключения однофазного домашнего питания основное питание (однофазное под напряжением (красный провод) и нейтраль (черный провод)) поступает от вторичной обмотки трансформатора (3-фазная 4-проводная система (звезда)) к однофазной счетчик энергии ( Обратите внимание, что однофазное питание составляет 230 В переменного тока и 120 В переменного тока в US ). Эти две линии (линия и нейтраль) от счетчика энергии подключены к двухполюсному разъединителю MCB. Они под напряжением подключаются к УЗО и затем к сегменту общей шины однополюсных автоматических выключателей Отходящие линии от MCBS (SP) подключаются к оконечным цепям и подконечным цепям, а также к электрическим устройствам, таким как вентилятор, освещение, выключатели и т. д.

Нейтраль подключается через счетчик Энергии, МСВ (DP), УЗО и затем к Нейтралю. Все подсхемы, подсхемы могут быть подключены к нейтральному каналу. Имейте в виду, что все электрические устройства и приборы должны быть подключены к заземлению для обеспечения безопасности, которое напрямую подключено к заземляющему электроду и заземляющей пластине для надлежащего заземления и заземления.

В следующей однофазной электропроводке для домашнего питания мы использовали автоматический выключатель на 63 А (DP), УЗО на 63 А (DP) и различные номинальные автоматические выключатели (SP), такие как 20 А, 16 А, 10 А и т. Д., В соответствии с вашими потребностями.

Детали каждой секции приведены под рис.

Щелкните изображение, чтобы увеличить его

Рис. 1: Как подключить УЗО (устройство защитного отключения)?

Ниже приведена схема подключения однофазного распределительного щита с УЗО в цветовых кодах электропроводки NEC и IEC. То же описание и детали можно использовать, что и для приведенного выше рис. 1.

Рис. 2: Схема подключения однофазного распределительного щита с УЗО в цветовых кодах электропроводки NEC (США) и IEC (Великобритания и ЕС)

Двухполюсный автоматический выключатель (DP) = изолятор или главный выключатель)

Это главный рабочий выключатель, который используется для управления подачей электроэнергии в здании(ях). Главный выключатель можно использовать для немедленного ВКЛЮЧЕНИЯ или ВЫКЛЮЧЕНИЯ основного источника питания к подключенным приборам в случае чрезвычайной ситуации, такой как короткое замыкание, поражение электрическим током, пожар, или во время работы на главной плате, вспомогательной цепи или последних вспомогательных цепях для устранения неполадок и устранения неполадок. в целях технического обслуживания. Можно использовать несколько или отдельные щиты сетевого выключателя или щита предохранителей, если в системе установлено больше блоков питания, например, накопительный нагреватель и т. д.

УЗО (DP) = устройства защитного отключения для обеспечения безопасности который отключает или отключает цепь всякий раз, когда обнаруживает, что электрический ток не сбалансирован между проводником под напряжением (L) и обратным нейтральным проводником (N). А затем мгновенно отключите подачу электроэнергии в подключенных цепях, автоматически работая в безопасном режиме, чтобы избежать опасности поражения электрическим током.

Связанное руководство по электромонтажу: схема электропроводки на лестнице – как управлять лампой из 2-х мест с помощью 2-позиционных переключателей?

CB (SP) = однополюсные автоматические выключатели

Автоматический выключатель представляет собой устройство, подобное предохранителю, которое замыкает и размыкает цепь . Другими словами, автоматический выключатель представляет собой устройство, которое включает и выключает электропитание в нормальном и ненормальном состоянии соответственно . Это автоматические защитные устройства в главном распределительном щите или блоке предохранителей, которые отключают цепь при обнаружении неисправности. Автоматический выключатель может быть Однополюсный ( SP ), DP-двойной полюсный ( DP ) и трехполюсный ( TP ). Размер предохранителя и автоматического выключателя аналогичен использованию, но автоматический выключатель более безопасен в использовании по сравнению с предохранителями из-за автоматической работы, поскольку вы можете снова сбросить его, если он когда-либо сработает.

Рис. 1: Схема электрической проводки однофазного распределительного щита 230 В, 63 А (потребительский блок) с УЗО для блоков переменного тока, освещения и радиальных цепей 13 А

Вы также можете ознакомиться с соответствующими Учебными пособиями по установке электрической проводки, приведенными ниже.
