В каждой установке, в которой требуется запуск электродвигателя в прямом и обратном направлении обязательно присутствует магнитный пускатель реверсивной схемы. Подключение такого компонента не является столь сложной задачей как, кажется, на первый взгляд. К тому же востребованность таких задач появляется довольно часто. К примеру, в сверлильных станках, отрезных установках или же лифтах, если это касается не бытового использования.

Принципиальным отличием такой схемы от одинарной является наличие дополнительной цепи управления и немного измененной силовой части. Также для осуществления переключения такая установка оснащена кнопкой (SB3 на рисунке). Такая система, как правило, защищена от короткого замыкания. Для этого перед катушками в силовой цепи предусмотрено наличие двух нормально — замкнутых контакта (КМ1.2 и КМ2.2) производные от контактных приставок, размещенных в позиции магнитных пускателей (КМ1 и КМ2).

Для того чтобы приведенная схема была читабельной, изображения цепи на ней и силовые контакты имеют различное цветовое оформление. Также для упрощения, здесь не были указаны пары силовых контактов, обычно имеющие цифробуквенные аббревиатуры. Впрочем, с данными вопросами можно ознакомиться в статьях, посвященных подключению стандартных магнитных пусковых систем.

Описание этапов включения

При задействовании выключателя QF1, одновременно все три фазы примыкают к силовым контактам пускателя (КМ1 и КМ2) и пребывают в таком положении. При этом первая фаза, представляющая собой запитку для цепи управления, проходя через автомат защиты всей схемы управления SF1 и кнопку выключения SB1, подает напряжение на контактную группу под третьим номером, который относится к кнопкам: SB2, SB3. При этом
существующий у пускателей (КМ1 и КМ2) контакт под аббревиатурой 13НО приобретает значение дежурного. Таким образом система является полностью готовой к работе.

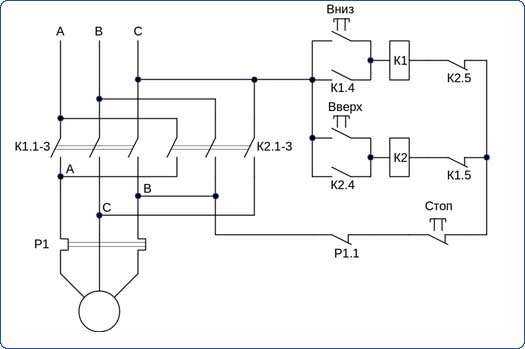

Прекрасная схема, которая наглядно показывает механизм монтажа реальных элементов представлена на фото ниже.

Переключение системы при обратном вращении двигателя

Задействовав кнопку SB2, мы направляем напряжение первой фазы на катушку, которая относится к магнитному пускателю КМ1. После этого происходит задействование нормально –разомкнутых контактов и отключение нормально –замкнутых. Таким образом, замыкая контакт КМ1 происходит эффект самозахвата пускателя. При этом все три фазы поступают на соответствующей обмотке двигателя, который, в свою очередь, начинает создавать вращательное движение.

Созданная схема предусматривает наличие только одного рабочего пускателя. К примеру, может работать только КМ1 или же, наоборот, КМ2. На приведенном рисунке, вы можете увидеть схему, при которой двигатель работает в нормальном направлении. Указанная цепь обладает реальными элементами.

Изменение вращательного движения

Теперь для придания обратного направления движения, вам необходимо изменить положение силовых фаз, что удобно сделать при помощи переключателя КМ2.

Важно! В процессе изменения вектора вращения должна присутствовать функция остановки двигателя перед запуском нового цикла.

Все происходит благодаря размыканию первой фазы. При этом все контакты возвращаются в исходно положение, обесточив обмотку двигателя. Данная фаза является ждущим режимом.

Задействование кнопки SB3 приводит в действие магнитный пускатель с аббревиатурой КМ2, который, в свою очередь, меняет положение второй и третьей фазы. Это действие заставляет двигатель вращаться в обратном направлении. Теперь КМ2 является ведущим и пока не произойдет его размыкание КМ1 будет не задействован.

Силовые цепи

Фотография, представленная ниже, наглядно описывает работу силовых цепей. В таком положении двигатель имеет нормальное вращение.

Теперь же мы видим, что произошел переброс фазового напряжения и поскольку вторая и третья фазы изменили положение, двигатель приобрел обратное вращение.

На фотографии, где представлены реальные элементы вы можете увидеть схему подключения, на которой первая фаза отмечена белым цветом, вторая красным и третья голубым цветом.

Как производится защита силовых цепей от короткого замыкания

Как уже было сказано ранее, прежде чем произвести процесс изменения фазности, следует остановить вращение двигателя. Для этого в системе как раз и предусмотрены нормально –замкнутые контакты. Поскольку при их отсутствии, невнимательность оператора рано или поздно привела бы к межфазному замыканию, которое бы произошло в обмотке двигателя второй и третьей фазы. Предложенная схема является оптимальной, поскольку допускает работу только одного магнитного пускателя.

Заключение

Представленная информация может с первого взгляда показаться сложной. Однако, предоставленные схемы и фото являются наглядным примером решения подобной задачи. Их изучение гарантировано обеспечит успех создаваемой системы. Нередко в помощь начинающим отличным примером может служить видеокурс.

Поскольку информация, представленная в движении, имеет куда большую наполненность и структурную ценность.

Также нелишним будет ознакомиться с информацией, касающейся защиты всей цепи электрического двигателя, что даст возможность к созданию надежных систем.

• Как правильно установить варочную панель в столешницу

• Как установить инфракрасный обогреватель самостоятельно

• Как подключить кондиционер к электросети самому

• Подключение телефонной розетки rj11, схема

Схема подключения реверсивного пускателя (видео, фото)

Электродвигатели используются в подавляющем большинстве для приводных механизмов и самостоятельных агрегатов. Когда требуется изменение направления вращения его вала, для пуска применяют реверсивный пускатель, схема подключения которого является объектом изучения профессионалов и простых обывателей.

Как устроен и для чего нужен пускатель?

Как можно логически определить из названия, это устройство предназначено для пуска электродвигателей различных приводных механизмов и техники. Это специфическое оборудование, которое необходимо для коммутации силовых целей с большими нагрузками, как на постоянном, так и на переменном токе. Пускатель обладает более широким функционалом, нежели базовый контактор и кроме обеспечения частых пусков и остановок, может выступать в роли защитного барьера при перегрузках. Кроме этого, реверсивный и нереверсивный пускатели, например, серии ПМЛ, нашел свое применение при организации дистанционных схем управления, пуска насосных, вентиляционных, крановых агрегатов, кондиционеров и т.д.

Любой магнитный пускатель состоит из следующих основных частей:

• Электромагнитная часть. Она состоит из катушки и разъединенных магнитопроводов – неподвижного сердечника и подвижного якоря,
• Блок главных контактов. Они нужны для замыкания/размыкания силовых мощных нагрузок. С учетом параметров пускателя, он может иметь до 5 пар контактов. Одна их половина расположена на траверсе якоря, а другая – на верхней части корпуса,
• Блокирующие контакты. Они используются при коммутации управляющих цепей схемы, например, когда включение/остановка происходит пусковыми кнопками. Происходит блокировка основных контактов, а значит, устраняется необходимость удерживания кнопки управления,
• Возвратный механизм. По сути, это просто пружина, которая при размыкании контактов возвращает якорь в исходное положение, обеспечивая необходимый зазор между парами.

Разница между прямым и реверсивным пускателями

Главное отличие нереверсивного и реверсивного пусковых устройств, состоит в схеме подключения. Также меняется комплектация. Контактор прямого типа является одиночным, тогда как реверсивный – блочным, состоящим из двух прямых, объединенных в одном корпусе. Визуальные отличия этих двух реле можно видеть на сравнении моделей ПМЛ-1100 (слева) и ПМЛ-1500 (справа):

При этом, должно соблюдаться одно крайне важное условие: реверсивное соединение пускателей должно полностью исключать возможность их одновременного срабатывания. Это неизбежно приведет к возникновению явления короткого замыкания.

Схема подключения реверсивного магнитного пускателя электродвигателей делится на два основных вида:

1. Подключение к сети с напряжением 220 В,
2. Запуск контактора на 380 В.

Далее рассмотрим подробнее каждый из вариантов, опираясь на уже упомянутые модели контакторов ПМЛ серии 1500.

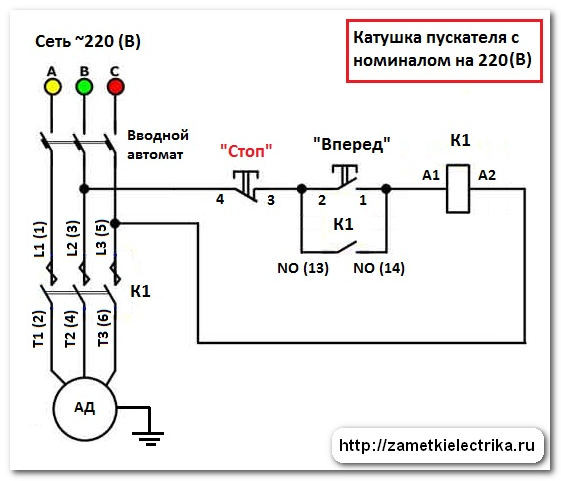

Вид и функционирование реверсивной схемы на 220 В

На этой монтажной схеме можно видеть следующие основные элементы (обозначены цифрами):

1. Блокирующие или блок-контакты,
2. Катушки магнитных пускателей, рассчитанные на напряжение питания 220 В,
3. Контакты тепловой или токовой защиты (релейные элементы),
4. Силовые контакты пускателей.

Вид реверсивной схемы на 220 В

Кроме этого, буквенно-числовыми обозначениями выделяются:

• МП-1, МП-2 – магнитные пускатели. Их границы на схеме выделены штриховыми линиями,
• Стоп, Пуск – органы управления (сам блок выделен штриховой линией). Отдельно выделена лишь кнопка Стоп. Пусковые кнопки (прямой ход и реверс) обозначены, как две пары контактов, связанных с пускателями МП-1 и МП-2,
• М – электродвигатель.

Принцип функционирования

Как можно видеть, на силовые контакты пускателей подводятся три разноименные фазы от сети 380 В. На приведенной схеме обозначения нет никакого, но в других случаях можно встретить символы А, В, С или L1, L2, L3. Организовывается блочная связка путем прямой перемычки центральных фаз реле, а также диагональных перемычек боковых фаз (условно 1 фаза МП-1 соединяется с 3 фазой МП-2 и т.д).

После этого провода идут на электродвигатель М. На этом промежутке, в разрыв цепи подключается тепловое реле. Оно осуществляет контроль двух из трех фаз, чтобы при перегрузке отключить питание двигателя.

Блок управления с пусковыми кнопками подключается от одной из центральных фаз в разрыв теплового реле, и нулевого провода (заземления) от катушек пускателей ПМЛ. Защита от одновременного включения пускателей организовывается путем перекрестного соединения контактов кнопок пуска/реверса с блокирующими контактами противоположного контактора.

При включении с блока управления прямого хода, замыкаются контакты на первый пускатель, который запускает двигатель. Одновременно, контакты второго пускателя размыкаются, а на катушку не поступает должное напряжение.

Включение реверса происходит после остановки двигателя кнопкой Стоп с последующим нажатием обратного хода. Таким образом, мы имеем на катушках измененные местами боковые фазы, что приводит к вращению двигателя в обратную сторону. Блокирование первого пускателя происходит по аналогичному принципу.

Вид и функционирование реверсивной схемы на 380 В

Здесь мы имеем, фактически, все те же элементы, что используются для ПМЛ на 220 В, но катушки пускателей рассчитаны на более высокое напряжение (имеют больше витков). Кроме того, отличием от предыдущей схемы является подключение блока управления не через одну, а через две фазы, не используя общий ноль.

Вид реверсивной схемы на 380 В

Где еще используются реверсивные пускатели?

Область применения двойных пусковых реле довольно широка. Она не ограничивается одними только электродвигателями. Необходимость изменения направления вращения или перемещения приводных механизмов может возникнуть также в других случаях.

К примеру, каждый человек имеет дома систему водоснабжения, отопления, где всегда есть место различной запорной арматуре. Для промышленных масштабов, при больших расходах, диаметрах трубопроводов, большой точности контроля расхода, обычными кранами не обойтись. Здесь используются задвижки электрической, а также механической системой управления рабочим органом. Вращение диска или перемещение задвижки происходит в разных направлениях, а значит, применение реверсивных схем пуска обосновано.

Не удаляясь далеко, можно найти реверсивные пускатели типа ПМЛ или другие в подъемной системе лифтов. Движение вверх-вниз происходит за счет изменения направления вращения главного барабана.

Изменение направления вращения двигателя, связанных с ним исполнительных механизмов – довольно востребованная процедура. При этом питание от трехфазной сети происходит через промежуточное коммутирующее реле – реверсивный магнитный пускатель типа ПМЛ 1500 или любой другой.

Объяснение пускателя двигателя | Типы пускателей двигателей

Как инженеры по автоматизации, мы пишем логические программы для систем ПЛК и РСУ, которые контролируют технологические переменные, открывают и закрывают клапаны, устанавливают режимы контура управления, а также запускают и останавливают двигатели для насосов, компрессоров и конвейерных систем. Большинство цифровых выходов систем управления работают от 24 В постоянного тока или 120 В переменного тока. Итак, как мы запускаем и останавливаем трехфазные промышленные двигатели на 480 В переменного тока ? Простой ответ заключается в использовании пускателя двигателя 9. 0004 .

Пуск двигателя пониженным напряжением по схеме звезда-треугольник связан с автотрансформаторным пуском, поскольку в схеме управления двигателем используются три отдельных контактора.
1) В схеме звезда-треугольник двигатель запускается в 9Конфигурация 0003 звезда , которая запускает двигатель примерно при одной трети номинального полного тока двигателя.

2) После того, как двигатель раскрутится почти до полной скорости, двигатель переключается на конфигурацию дельта для непрерывной работы.

5) Устройства плавного пуска

Устройства плавного пуска — это еще один метод, используемый для ограничения пускового тока. В устройствах плавного пуска используется твердотельная электроника, такая как симистор, для ограничения пускового напряжения и тока.

Устройство плавного пуска позволяет постепенно увеличивать напряжение во время запуска двигателя. Это позволяет двигателю медленно ускоряться и набирать скорость контролируемым образом.

6) Преобразователь частоты (ЧРП)

Преобразователь частоты или ЧРП аналогичен устройству плавного пуска, но позволяет изменять скорость двигателя путем изменения выходной частоты в мотор.

Поскольку в процессе также регулируется напряжение, пусковой ток также снижается при использовании частотно-регулируемого привода.

Резюме

В этой статье представлен краткий обзор четырех типов методов пуска контроллера двигателя и шести типов пусковых устройств двигателя.

Методы пуска контроллера двигателя

1) Полное напряжение, нереверсивный (FVNR)
2) Полное реверсирование напряжения
3) Пониженное напряжение
4) Многоскоростной

Типы пускателей контроллера двигателя

4 1) Руководство

2) Магнитный
3) Автотрансформатор
4) Звезда-треугольник
5) Устройство плавного пуска
6) Преобразователь частоты (ЧРП)

контроллер двигателя для обеспечения пониженного напряжения при запуске, существует контроллер двигателя, который обеспечивает безопасный, эффективный и контролируемый запуск для любого типа применения.

Если у вас есть какие-либо вопросы о пускателе двигателя , задайте их в комментариях ниже. Как вы знаете, мы читаем каждый комментарий и отвечаем на него менее чем за 24 часа!

У вас есть друг, клиент или коллега, которым может пригодиться эта информация? Пожалуйста, поделитесь этой статьей.

Команда RealPars

Пускатели управления промышленными двигателями | Магнитный пускатель двигателя

Знакомство с пускателями двигателей

Пускатели двигателей являются одним из основных изобретений для управления двигателями. Как следует из названия, стартер — это электрическое устройство, которое регулирует электрическую мощность для запуска двигателя. Эти электрические устройства также используются для остановки, реверсирования и защиты электродвигателей. Ниже приведены два основных компонента стартера:

1. Контактор: Основной функцией контактора является управление подачей электрического тока на двигатель. Контактор может включить или отключить питание в цепи.
2. Реле перегрузки: Перегрев и потребление слишком большого тока могут привести к тому, что двигатель сгорит и станет практически бесполезным. Реле перегрузки предотвращают это и защищают двигатель от любой потенциальной опасности.

Стартер представляет собой сборку этих двух компонентов, позволяющую включать и выключать электродвигатель или электрическое оборудование, управляемое двигателем. Стартер также обеспечивает необходимую защиту цепи от перегрузки.

Типы пускателей двигателей

Существует несколько типов пускателей двигателей. Однако двумя основными типами этих электрических устройств являются:

Ручные пускатели

Ручные пускатели — это устройства, которые приводятся в действие вручную. Эти стартеры чрезвычайно просты и просты в эксплуатации и не требуют вмешательства специалиста. На пускателе есть кнопка (или поворотная ручка), которая позволяет пользователю включать и выключать подключенное оборудование. Кнопки имеют механические связи, которые размыкают или замыкают контакты, запуская или останавливая двигатель. Следующие особенности ручного стартера делают его предпочтительным по сравнению с другими типами:

• Эти стартеры обеспечивают безопасную и экономичную работу.
• Компактный размер этих устройств делает их подходящими для широкого спектра применений.
• Они обеспечивают защиту двигателя от перегрузок, защищая его от любого потенциального повреждения.
• Эти устройства поставляются с широким выбором корпусов.
• Первоначальная стоимость ручного стартера невелика.

Магнитные пускатели двигателей

Это другой основной тип пускателей двигателей. Он управляется электромагнитным способом. Это означает, что нагрузка двигателя, подключенная к пускателю двигателя, обычно запускается и останавливается при более низком и более безопасном напряжении, чем напряжение двигателя. Как и другие пускатели двигателей, магнитный пускатель также имеет электрический контактор и реле перегрузки для защиты устройства от слишком большого тока или перегрева.

Схема пускателя двигателя и работа

В пускателе двигателя есть две цепи, а именно:

1. Цепь питания: Цепь питания соединяет линию с двигателем. Он обеспечивает передачу электроэнергии через контакты пускателя, реле перегрузки и далее к двигателю. Ток двигателя проходит через силовые (главные) контакты контактора.
2. Цепь управления: Это другая цепь пускателя двигателя, которая управляет контактором для его включения или выключения. Главные контакты контактора отвечают за разрешение или прерывание подачи тока на двигатель. Для этого контакты в цепи управления либо размыкаются, либо замыкаются. Цепь управления подает питание на катушку контактора, которая создает электромагнитное поле. Силовые контакты притягиваются этим электромагнитным полем в замкнутое положение. Это замыкает цепь между двигателем и линией. Таким образом, дистанционные операции становятся возможными благодаря схеме управления. Цепь управления может быть подключена двумя способами:
   1. Метод 1: Один из наиболее широко используемых методов подключения цепи управления называется «двухпроводным методом». Тип управляющего устройства с постоянным контактом, такой как датчик присутствия, термостат или поплавковый выключатель, используется в двухпроводном методе подключения цепи управления.
   2. Метод 2: В отличие от двухпроводного метода, «трехпроводной метод» подключения цепи управления использует удерживающий контакт цепи и пилотные устройства с мгновенным контактом.

Цепь управления может получать питание одним из следующих трех способов:

• Общее управление: Этот тип управления используется, когда источник питания цепи управления такой же, как у двигателя.
• Раздельное управление: Это самый популярный тип управления. Как следует из названия, в этой схеме схема управления получает питание от отдельного источника. Как правило, полученная мощность имеет более низкое напряжение по сравнению с источником питания двигателя.
• Управление трансформатором: Как следует из названия, схема управления получает питание от трансформатора схемы управления. Как правило, полученная мощность имеет более низкое напряжение по сравнению с источником питания двигателя.

Типы магнитных пускателей двигателей

В зависимости от того, как они подключены в цепь, существует много типов магнитных пускателей двигателей, например:

1. Пускатель прямого действия

Онлайн-стартер — простейшая форма пускателя двигателя, кроме ручного пускателя. Контроллер этого пускателя обычно представляет собой простую кнопку (но может быть селекторным переключателем, концевым выключателем, поплавковым выключателем и т. д.). Нажатие кнопки пуска замыкает контактор (путем подачи питания на катушку контактора), подключенный к основному источнику питания и двигателю. Это обеспечивает ток питания двигателя. Для выключения двигателя предусмотрена кнопка остановки. Для защиты от перегрузки по току цепь управления подключается через нормально замкнутый вспомогательный контакт реле перегрузки. При срабатывании реле перегрузки нормально замкнутый вспомогательный контакт размыкается и обесточивает катушку контактора, а главные контакты контактора размыкаются.

Преимущества использования пускателей двигателей прямого пуска:

• Они имеют компактную конструкцию.
• Они экономичны.
• Они имеют простую конструкцию.

2. Пускатель сопротивления ротора

В пускателе сопротивления ротора три сопротивления соединены последовательно с обмотками ротора. Это помогает значительно снизить ток ротора, а также увеличить крутящий момент двигателя.

Преимущества использования пускателей электродвигателей сопротивления ротора:

• Они экономичны.
• У них простой метод контроля скорости.
• Они обеспечивают низкий пусковой ток, большой пусковой момент и большой пусковой момент.

3. Пускатель сопротивления статора

Пускатель сопротивления статора состоит из трех резисторов, которые соединены последовательно с каждой фазой обмоток статора. На каждом резисторе возникает падение напряжения, поэтому возникает необходимость подавать низкое напряжение на каждую фазу. Эти сопротивления устанавливаются в начальное или максимальное положение на этапе пуска двигателя. Пусковой ток в этом типе пускателя поддерживается на минимальном уровне. Кроме того, необходимо поддерживать пусковой момент двигателя.

Преимущества использования пускателей электродвигателей сопротивления статора:

• Они подходят для использования в устройствах управления скоростью.
• Обладают чрезвычайно гибкими пусковыми характеристиками.
• Обеспечивают плавное ускорение.

4. Автотрансформаторный пускатель

В автотрансформаторном пускателе трансформатор подает определенный процент первичного напряжения на вторичную обмотку трансформатора. Автотрансформатор подключен по схеме звезда. В этом типе пускателя три вторичные катушки трансформатора с ответвлениями подключены к трем фазам двигателя. Это помогает снизить напряжение, подаваемое на клеммы двигателя.

Преимущества использования автотрансформаторных пускателей:

• Их можно использовать для ручного управления скоростью, но с ограниченными возможностями.
• Обладают чрезвычайно гибкими пусковыми характеристиками.
• Имеют высокий выходной крутящий момент.

5.

Пускатель звезда-треугольник

По сравнению с другими типами пускателей, пускатель звезда-треугольник используется в больших масштабах. Как следует из названия, три обмотки соединены по схеме «звезда» в пускателях «звезда-треугольник». Определенное время задается таймером или любой другой схемой контроллера. По истечении этого времени обмотки соединяются треугольником. Фазное напряжение при соединении звездой снижается до 58 %, а общий потребляемый ток составляет 58 % от нормального тока. Это приводит к снижению крутящего момента.

Преимущества использования пускателей двигателей звезда-треугольник:

• Они идеально подходят для длительного времени разгона.
• Имеют меньший входной импульсный ток по сравнению с другими пускателями.
• Имеют более простую конструкцию по сравнению с другими стартерами.

Характеристики пускателей двигателей

Сегодня пускатели двигателей широко используются благодаря перечню их полезных свойств. Ниже приведены некоторые особенности этих очень полезных электрических устройств:

1. Облегчают запуск и останов двигателя.
2. Пускатели рассчитаны по мощности (л.с., киловатт) и току (амперы).
3. Обеспечивают необходимую защиту двигателя от перегрузки.
4. Электрическое устройство обеспечивает дистанционное управление включением/выключением.
5. Эти устройства позволяют быстро включать и отключать ток (затыкание и толчковый режим).

Основные функции пускателей двигателей

Ниже перечислены основные функции, которые должен выполнять пускатель:

1. Управление: Функция управления в основном выполняется контактором пускателя. Он контролирует размыкание и замыкание силовой электрической цепи. Переключение осуществляется главными контактами (полюсами) контактора. На электромагнитную катушку подается напряжение, которое размыкает или замыкает контакты. Эта электромагнитная катушка имеет номинальное управляющее напряжение и может быть напряжением переменного или постоянного тока.
2. Защита от короткого замыкания: В промышленных применениях нормальный ток нагрузки может достигать тысяч ампер. В случае короткого замыкания ток короткого замыкания может превышать 100 000 ампер. Это может привести к серьезному повреждению оборудования. Защита от короткого замыкания отключает питание и предотвращает возможные повреждения безопасным образом. Защита от короткого замыкания обеспечивается предохранителями или автоматическими выключателями в комбинированном контроллере двигателя.
3. Защита от перегрузки: Когда двигатель потребляет больше тока, чем он рассчитан, возникает состояние перегрузки. Основной задачей реле перегрузки является обнаружение избыточных токов. При обнаружении перегрузки вспомогательный контакт реле перегрузки размыкает цепь и предотвращает перегорание или перегрев двигателя. Электронные или электромеханические реле перегрузки используются в сочетании с контактором для обеспечения необходимой защиты от перегрузки.
4. Отключение и прерывание: Во избежание непреднамеренного перезапуска необходимо отключить двигатель от основной цепи питания. Чтобы безопасно выполнять техническое обслуживание двигателя или пускателя, двигатель должен иметь возможность отключаться и быть изолированным от источника питания. Эту функцию выполняет выключатель цепи. Отключение и размыкание обеспечивается разъединителем или автоматическим выключателем в комбинированном контроллере двигателя (или может быть установлен удаленно от пускателя).

Стандарты и характеристики

На характеристики пускателя двигателя влияет множество факторов, таких как тепловой ток, постоянный ток, напряжение двигателя и мощность.

Тепловой ток зависит от теплопроводности (k), которая является свойством, указывающим на способность материала проводить тепло. Это означает, что тепловой ток прямо пропорционален теплопроводности.

Непрерывный ток, который также обычно называют непрерывным амперным номиналом, является мерой способности пускателя управления двигателем выдерживать ток в течение непрерывного времени.

Номинальная мощность пускателя двигателя зависит от типа используемого двигателя. Пускатели двигателей постоянного тока имеют рейтинг мощности постоянного тока в лошадиных силах. С другой стороны, пускатели двигателей переменного тока имеют номинальную мощность однофазной и трехфазной мощности.

Мощность пускателя двигателя зависит от размера и типа нагрузки, для которой он был разработан. Стартеры соответствуют стандартам и рейтингам Underwriters Laboratories (UL), Канадской ассоциации стандартов (CSA), Международной электротехнической комиссии (IEC) и Национальной ассоциации производителей электрооборудования (NEMA).

Рейтинг NEMA

Рейтинг NEMA пускателя во многом зависит от максимальной мощности, указанной в стандарте ISCS2 Национальной ассоциации производителей электрооборудования. Выбор пускателей NEMA осуществляется на основе их размера NEMA, который варьируется от размера 00 до размера 9. и от приложений к приложениям для подключения и бега, которые более требовательны. При выборе подходящего пускателя двигателя NEMA необходимо знать напряжение и мощность двигателя. В случае значительного количества подключений и толчков, потребуется снижение номинальных характеристик устройства с рейтингом NEMA.

Рейтинг IEC

Международная электротехническая комиссия (IEC) определила рабочие и рабочие характеристики для устройств IEC в публикации IEC 60947. Стандартные размеры не указаны IEC. Типичный рабочий цикл устройств IEC определяется категориями использования. Что касается обычных приложений для пуска двигателей, AC3 и AC4 являются наиболее распространенными категориями использования.

В отличие от типоразмеров NEMA, они обычно оцениваются по максимальному рабочему току, тепловому току, номинальной мощности в л.с. и/или кВт.

Существуют и другие параметры, которые важно учитывать при выборе пускателя электродвигателя, такие как ускорение с ограничением по времени, ускорение линии тока, управляющее напряжение, количество полюсов и рабочая температура. Мы рассмотрим их в будущем техническом документе.

Мы надеемся, что этот краткий информационный документ дал вам хорошее базовое представление о пускателях двигателей. Ищите другие документы от c3controls на c3controls.com/blog.
