Реле регулятор как подключить

Реле-регуляторами оснащаются все транспортные средства, тракторы и различные машины. Неисправность данного блока нарушает работу всей электросистемы, в отдельных случаях это может привести к поломке электрооборудования и пожарам. Поэтому неисправный регулятор необходимо как можно скорее заменить, а для верного выбора новой детали следует разобраться в существующих типах, конструкции и принципе действия регуляторов. Сегодня существует несколько типов реле-регуляторов, однако в основе их работы лежат одинаковые принципы. Любой регулятор содержит три взаимосвязанных элемента:. В общем случае эта система работает следующим образом.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Схема реле регулятора
• Схема подключения и ремонт генератора ВАЗ 2105. Схема подключения реле регулятора к генератору
• Установка реле-регулятора Ява 634 на старушку
• Реле регулятор напряжения: стабильность напряжения бортовой электросети
• ТРМ502. Реле-регулятор температуры с термопарой ТХК

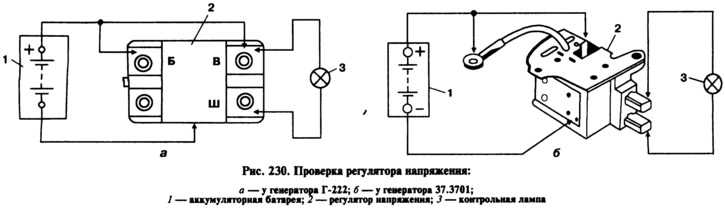

• Самостоятельно проверяем реле-регулятор напряжения на ВАЗ 2106
• Как работает электронный регулятор напряжения и инструкция по его установке
• Регулятор напряжения 22.3702
• Замена регулятора напряжения (внешний)
• Установка российского реле-регулятора на генератор Mitsubishi Pajero

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Схема подключения реле регулятора ВАЗ 2106 первая часть.

Схема реле регулятора

Встроенный или выносной регулятор — один из главных компонентов генератора, обеспечивающий стабильное функционирование всей системы электроснабжения автомобиля.

В некоторых случаях полезно устанавливать внешний регулятор, если наблюдается перезаряд или другие сложности.

Узнайте о том, как правильно подключать реле выносного типа. Нередко случается у водителей такое. Запаливаются щётки генерирующего устройства. Регулятор встроен вместе с щётками. Приходится менять всё вместе. И тут совет от знатоков: лучше поставь внешний регулятор, чем встроенный.

Уж больно не хвалят модели, выпущенные в последнее время. Хорошо, думаешь, поставлю внешний, только как его подключать? Оказывается, есть удобная схема, которая позволяет легко всю эту модернизацию осуществить.

На нижнем фото видим схему, которая показывает подключение уже встроенного реле регулятора. Как видим, реле регулятор выносного типа подключается посредством двух выводов. Реле — это не что иное, как выключатель, служащий для смыкания и отключения отдельных зон электрической цепи, происходящих при конкретных показателях электровеличин.

Реле машины иначе называют коммутатором нагрузочного напряжения, и это верно на все процентов. Когда ГУ, вентилятор или стартер потребляет тока больше, чем нужно, реле срабатывает. Реле состоит из магнита электрического типа, якоря и переключателя. Электромагнитом выступает в данном случае трос, обвитый вокруг индуктора с магнитным стержнем, а якорем — особая пластина, управляющая контактами. Как только электрическое напряжение проходит сквозь обмотку магнита, возникает электрическое поле.

Специальный толкатель прижимает якорь к сердечнику и, тем самым, переключаются контакты. Известно два типа реле, применяемых на автомобилях ВАЗ. Это неконтактное реле-регулятор и МЭР электрический. Именно схема последнего реле показана на картинке ниже. Неконтактное реле или НЭРР представляет собой достаточно новый агрегат, не требующий никаких дополнительных корректировок или регулирования. Что касается МЭР, то это прибор старого образца, изготовление которого в настоящее время приостановлено.

Итак, ВРН или регулятор встроенный представляет собой устройство, состоящее из микросхемы, транзистора и корпуса с щётками. Если выходит из строя встроенный регулятор, то его заменяют на новый, либо устанавливают выносной. Генератор в любой автомобильной электросхеме выполняет главенствующие функции. Именно от него зависит нормальное функционирование и эксплуатация машины. Надежное ГУ устанавливается во все иномарки и модели отечественного автопрома.

Однако важно своевременно проводить профилактические процедуры — следить за натяжением ремня и состоянием щёток. ГУ подключается по классической схеме. На примере генератора ВАЗ рассмотрим его функционирование. Маркируется это ГУ, как Г Представляет собою синхронную электромашину переменного напряжения с ЭЛМГ возбуждением. Внутрь ГУ встроен ВБ выпрямитель с 6-ю диодами. Простая и понятная схема, не требующая каких-либо тонкостей и специфических знаний. Крепится к натяжной планке гайкой и к кронштейну своими лапками.

Как видим, на схеме показан выносной регулятор. Он помечен цифрой Генератор указан под цифрой 2, блок предохранителей — под цифрой 9. В первую очередь оно служит для того, чтобы подавать информацию водителю о состоянии зарядки. Её, как известно, создаёт генерирующее устройство. Реле выполнено по тому же принципу, как и все устройства, функционирующие, согласно тем же свойствам. Подключение осуществляется к клемме 30 генератора. Отдельный провод идёт через предохранители к ЗЗ замку.

Действие реле сводится к следующему: лишь только вольтаж БС снижается опускается ниже вольтового значения , релейные контакты размыкаются, индикатор задействуется, давая знак водителю. Для лучшего понимания схемы подключения рекомендуется ознакомиться также с принципами зарядки батареи:. После того, как задействуется реле или после достижения в БС нормального значения вольтажа, ГУ начинает вырабатывать ток с нужным значением.

Индикаторная лампа тухнет, а схема начинает работу в заводском режиме. А вот когда общий вольтаж падает, тока оказывается недостаточно, и контакты размыкаются, что приводит к горению лампы разрядки. Постоянное включение индикаторной лампы заряда свидетельствует о неправильной работе гена.

Происходит же это по разным причинам. Для начала следует проверить предохранители: если они в активном состоянии, то внимания заслуживают уже оба реле: регулятор и зарядник.

Если и они в порядке, то уже неисправности надо искать в самом генерирующем устройстве. Прежде чем приступить к замене реле, рекомендуется тщательно проверять функционирование регулятора. После этого нужно отключить все потребители тока, кроме зажигания. Затем надо измерить напряжение на выводах АКБ.

Таким образом, инсталляция выносного реле-регулятора взамен встроенного принесёт много пользы. Дело в том, что современные зарядные системы обладают куда большей мощностью. Тем самым, современные ЗУ и намного сложнее, чем системы старого образца. Как подключить реле регулятор к генератору. Содержание 1 Выносной регулятор 2 ГУ или генератор. Схема подключения выносного и встроенного реле. Каким бывает регулятор напряжения. Генератор автомобиля ВАЗ. Схема подключения генератора на ВАЗ.

Реле заряда или реле контрольной лампы. Рекомендуем статьи по теме. Как проверить генератор лампочкой и другими способами.

Как снять подшипник с генератора передний и задний. Как возбудить генератор без аккумулятора по схеме. Нажмите, чтобы отменить ответ.

Схема подключения и ремонт генератора ВАЗ 2105. Схема подключения реле регулятора к генератору

Запомнить меня. Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку.

Реле регулятор напряжения сложный электронный прибор. если не подключить постоянное напряжение от аккумулятора на обмотку.

Установка реле-регулятора Ява 634 на старушку

Трехуровневый регулятор напряжения РН представляет собой один из основных составляющих элементов генераторного устройства. Как известно, выход из строя генератора может привести к неработоспособности автомобиля в целом, поэтому состояние всех его деталей и механизмов всегда должно быть рабочим. Подробнее о регуляторе, его разновидностях, а также диагностике вы можете узнать из этого материала. Что такое регулятор постоянного тока, какую роль он играет в автомобильном генераторе , какое напряжение должен выдавать генератор? Можно ли поднять и увеличить количество выдаваемого параметра с помощью простейшего трехуровневого устройства? Для начала давайте разберем, какова конструкция элемента и в чем заключается его предназначение. Итак, для чего применяется электронный регулятор напряжения генератора автомобиля? При запуске силового агрегата, как известно, в первую очередь начинает вращаться коленчатый вал, это происходит в результате воздействия на него постоянного тока. Ток в амперах осуществляет начало движения роторного механизма, после чего начинает функционировать генераторный узел.

Реле регулятор напряжения: стабильность напряжения бортовой электросети

Во первых — щетки не подошли, Во вторых — как оно вообще каботает? Ссылка на бортовик www. Не подошли они только потому, что на генераторе вашего авто установлен регулятор, не соответствующей данной доп. Реле-регулятор генератора ток не выдаёт. Его задача ток «регулировать».

Найден совершенно простой способ сократить расход топлива! Не верите?

ТРМ502. Реле-регулятор температуры с термопарой ТХК

Автор: Валерич , 9 октября в Тех. Подскажите пожалуйста возможно ли самостоятельно доукомплектовать генератор на ку 24v. Специалисты не берутся, а у самого проблемы с электричеством. Купил от камаза, а как и куда приделать не могу приложить ума. Попытаться конечно можно, наугад, но велика вероятность что либо сжечь.

Самостоятельно проверяем реле-регулятор напряжения на ВАЗ 2106

Как проверить реле регулятор описано в этой статье. Он регулирует уровень зарядки аккумуляторной батареи и поддерживает нормальную работу всех бортовых электроприборов. Регулятор измеряет напряжение на аккумуляторной батарее и включает или отключает напряжение, питающее обмотку возбуждения генератора. Перебои может вызвать и плохой контакт между корпусом регулятора напряжения и массой автомобиля. Поэтому первое, что нужно проверить — это напряжение на этой клемме 15, 61,ВЗ, В, БВ — в зависимости от типа регулятора , при включенном зажигании. В этих регуляторах был специальный измерительный вывод, который соединялся непосредственно с плюсовой клеммой аккумулятора. На схеме генератора мы видим три силовые обмотки Y1, Y2,Y3, в которых и генерируется переменный ток, и трехфазный силовой выпрямитель, который преобразует переменный ток в постоянный.

После установки двух «карлосонов» вместо штатного вентилятора потребовался более мощный all-audio.proел и поставил.

Как работает электронный регулятор напряжения и инструкция по его установке

Имя: Пароль: Забыли пароль? ChipTuner Forum. Добро пожаловать! Добро пожаловать на ChipTuner Forum.

Регулятор напряжения 22.3702

ВИДЕО ПО ТЕМЕ: 3. Система зарядки — 2

Всем привет, как то летом на моём родном гене запали щётки гена г со встроенным в щётки реле регулятором У нас лежал гена от ваз мы решили поставить его! Итог постоянная перезарядка 16V ставил ещё один такой же от 01, проблема не решилась, в итоге акум убил уже не держит Когда собирали двигатель, приходил знающий человек проверить обстановку, я у него и спрашиваю чего перезаряд то шпарит? От гены на 67 а от 15 на предохранители. На последней схеме подключается одна фишка на щётки. А что делать со второй? На генераторе два контакта под фишки.

В зависимости от устройства и принципа работы реле-регуляторы напряжения генератора в автомобиле делятся на несколько видов: встроенные, внешние, трехуровневые и другие.

Замена регулятора напряжения (внешний)

Произошло все так, на ходу внезапно начал «задыхаться» двигатель, контрольная лампа заряда АКБ не загорелась, поэтому сначала даже не понял в чем дело — грешил на зажигание. Но когда, заглушив двигатель, попоробовал завести снова — сразу все стало ясно. Аккумулятор «нулевой». Видимо зарядка пропала минут за пятнадцать до того, как я заметил проблемы с движком, а поскольку дело было в светлое время суток ехал без фар, то есть расход энергии шел практически только на зажигание , то аккумулятора хватило, чтобы какое-то время ехать только на нем не замечая неисправности. Проверка генератора показала — неисправен реле-регулятор.

Установка российского реле-регулятора на генератор Mitsubishi Pajero

На данный момент Вы не авторизованы. Если Вы уже являетесь зарегистрированным пользователем, тогда Вы можете Войти. Если нет, то Вы можете зарегистрироваться и получить доступ к нашему форуму.

схема подключения, цена, как подключить, Евро, проверить, фото

Вал стальной, на его рифленой поверхности жестко, посредством прессовки, закреплены стальная втулка, полюсные наконечники и контактные кольца.

Особенности устройства генератора При использовании придерживайтесь следующих правил: 2.

Принцип работы генераторной установки Г на примере включения ее в схему электрооборудования автомобилей МАЗ показан на рис. Правильное подключение генератора «КАМАЗ» Евро 2. Connect generator «KAMAZ» Euro 2.

На автомобиле регулятор отключается. Обмотка возбуждения питается от источника постоянного тока например, аккумуляторной батареи.

Охлаждение генератора производится протяжной вентиляцией. Шарикоподшипник, размещенный на валу со стороны привода, фиксирован от осевого перемещения. При необходимости, убедиться в исправности показывающих приборов с помощью заведомо исправных.

Токоскоростная характеристика генератора Рис. При монтаже генератора на двигателе необходимо: 2.

В первом случае это может быть система охлаждения или топливоподачи, состоящая из разноплановых элементов. ГЕНЕРАТОР И РЕЛЕ 702 ДЛЯ ИНДИКАЦИИ РАБОТЫ ГЕНЕРАТОРА

Устройство

Генераторная установка (ГУ) представляет собой трехфазную синхронную машину с возбуждением от постороннего источника питания и выпрямительным блоком. Для контроля величины выходного напряжения и поддержания его в заданных пределах, установлен интегральный регулятор напряжения.

Принцип работы генератора основан на явлении электромагнитной индукции. Вращающееся магнитное поле ротора, пересекая обмотки статора, наводит в них ЭДС, которая через выпрямительный блок подключается к нагрузке. Основными элементами генератора являются:

• ротор;

статор;

• передняя и задняя крышки со встроенным выпрямителем;
• щеткодержатели с интегральным регулятором напряжения;
• шкив и крыльчатка вентилятора.

Ротор генератора представляет собой вал из электротехнической стали, на который намотана обмотка возбуждения (индуктор). Питание к ней подводится через 2 контактных кольца, установленных со стороны задней крышки. На вал напрессованы 12 клювообразных магнита. На обоих концах ротора установлены шарикоподшипники.

Обмотка статора трехфазная, состоит из 36 катушек. Каждая фаза имеет по 12 последовательно соединенных обмоток, расположенных в пазах статора и смещенных одна относительно другой на 120°. Электрическое соединение полюсов выполнено по принципу «звезда». Выходные клеммы фаз соединены с выпрямительным блоком.

На задней крышке генератора установлены выпрямительный блок, регулятор напряжения и щеткодержатели. Элементы корпуса отлиты из алюминиевого сплава. В центре каждой крышки имеется место для установки подшипника. Крыльчатка вентилятора устанавливается на задний конец вала, удерживается от проворачивания шпонкой и фиксируется гайкой. Подобным способом крепится двухручейковый шкив на валу якоря в передней части ГУ. Устройство генераторов различных моделей автомобилей МАЗ одинаково и отличаются только способом подсоединения к сети.

Технические характеристики.

Как подключить генератор МАЗ

Исправная работа приборов бортовой сети во многом зависит от правильности подключения ГУ. Если МАЗы знаменитой пятисотой серии могли работать, обходясь одной батареей, то на современных машинах такое невозможно. Наличие большого количества электронных приборов и гаджетов увеличило энергопотребление сети и требует дополнительного источника питания.

Схема подключения генератора МАЗ зависит от его типа. Однако во всех случаях должно осуществляться питание индуктора и подключение нагрузки, в качестве которой выступает бортовая сеть и АКБ. Клеммы для соединения находятся на задней крышке и обозначаются буквами «Ш» и «+Д» для обмотки возбуждения и «+» — для нагрузки (замок зажигания).

Выход одной из фаз ГУ подключается к тахометру. Вывод «В» соединен с реле блокировки генератора и контрольной лампой заряда батареи. Схема включения проста, однако требует внимания при выполнении работ.

Возможные поломки генератора МАЗ зубренок

В работе механизма после долгой эксплуатации могут возникнуть следующее неисправности:

• Нет заряда тока;
• Отсутствует питание от клеммы;
• Ток уменьшается при изменении частоты вращения.

В случае первой неисправности проверяют силовую и цепь возбуждения согласно схеме. Если указывающая напряжение стрелка находится в красной зоне, вероятно, сломан ИРН лицо загрязнились масляные кольца.

Причиной поломки также может быть зависание щеток.

Падение тока возникает при ослаблении натяжения, а также вследствие неисправности выпрямителя или реле блокировки генератора МАЗ.

Инструкция

Прежде чем начать ремонт генератора МАЗ, советуем осмотреть агрегат и выявить неисправности. Проверьте обмотку, а также регулятор и выпрямитель. Допускается высота щеток не меньше 0,8 см. если элементы изношены, их заменяют.

Проверяют также состояние шкива. Если есть сколы, запчасть подлежит замене. Для определения степени износа шкива используют штангенциркуль. Размер по роликам d=0,9 см должен быть более 83,5 мм.

Если параметр не соответствует установленной норме, шкив нужно заменит.

Недопустимо также эксплуатировать генератор МАЗ зубренок с трещинами в крышках.

Визуально осматривают подшипники. Отсутствие внешних повреждений свидетельствует о возможности дальнейшего использования детали.

Во время ремонта генератора ЯМЗ исправность выпрямителя проверяют при помощи контрольной лампы с напряжением не > 24 В.

Осматривая ротор, убедитесь в прочности крепления подшипников.

Проверьте витковое замыкание. Определите сопротивление обмотки. Если параметр при температуре +25 градусов меньше 3,7 Ом, значит агрегат придется заменять.

Падение сопротивление — признак замыкания. Обмотку статора также нужно проверить. Витковое замыкание – одна из причин перегрева катушек генератора МАЗ зубренок.

Состояние обмотки определяется визуально. Если цвет катушек поменялся или элементы имеют видимые повреждения, требуется замена. Должна обеспечиваться надежная посадка в пазу без люфтов и зазоров.

Для проверки реле блокировки генератора МАЗ может потребоваться отпайка проводов. Места пайки рекомендуется помечать краской.

Кольца с выработкой нуждаются в проточке и полировке. Если диаметр детали меньше 3 см, необходима замена.

Окончательный этап ремонта генератора МАЗ

После проверки всех элементов собранную установку проверяют на работоспособность. Вращение ротора должно быть легким и непринужденным.

Недопустимы стуки и заедания. Посторонние звуки свидетельствует о неправильной сборке.

Проверку установки после ремонта генератора МАЗ применяют стенды, изменяющие частоту вращения ротора. Задают необходимое напряжение и производят замеры.

Генератор устанавливают на двигатель только после полной проверки.

Неисправности

Поломки ГУ могут быть как в электрической, так и в механической части. Признаками дефектов являются отсутствие зарядного тока при работе двигателя автомобиля или падение напряжения в момент включения большой нагрузки. В первом случае неисправность чаще всего связана с отсутствием тока возбуждения или выходом из строя регулятора напряжения, а во втором — с пробуксовкой приводного ремня.

Все дефекты устраняемые, кроме тех, которые связаны с повреждением обмоток статора и ротора. В этом случае необходима агрегатная замена механизма.

Ремонт

Для устранения неисправностей ГУ необходимо демонтировать со штатного места. Выявить неисправность можно только разобрав устройство. В результате должно получиться 2 половины: первая, состоящая из передней крышки со шкивом и якорем, вторая — из задней крышки и статора. Для проведения проверок и замеров обмотку статора отсоединяют от выпрямительного блока. Катушки проверяют на целостность и пробой на корпус.

Для измерения сопротивления обмоток используют тестер, а замыкания на корпус — мегаомметр на 100 В.

Использование контрольных ламп на 220 В запрещено по требованиям безопасности. Аналогично проверяется обмотка возбуждения. Поврежденные элементы подлежат замене.

Перечень элементов.

Условное обозначение	Наименование элемента	Тип элемента
VT1, VT2, VT4	Транзисторы	КТ3107Б
VT3	Транзистор	КТ817Г
VT5, VT6	Транзисторы	КТ837Х
VD1, VD4, VD5	Диоды	КД209А
VD2	Стабилитрон	Д818Б
VD3	Стабилитрон	Д814Б
VD6	Диод	КД202В
С1, С3	Конденсаторы	К73-9-0,47мкФ
С2	Конденсатор	К73-9-0,22мкФ
R1	Резистор	МЛТ-0,5-820 Ом
R2	Резистор	МЛТ-0,5-11 kОм
R3	Резистор	МЛТ-0,5-620 Ом
R4	Резистор	МЛТ-0,5-910 Ом
R5	Резистор	МЛТ-0,5-4,3 кОм
R6	Резистор	МЛТ-0,5-1 кОм
R7	Резистор	МЛТ-0,25-1 кОм
R8	Резистор	МЛТ-0,25-10 кОм
R9	Резистор	МЛТ-0,25-3,6 кОм
R10	Резистор	МЛТ-2-1 кОм
R11	Резистор	МЛТ-0,5-2,2 кОм
R12	Резистор	МЛТ-0,5-220 Ом
К1	Реле	Ограничитель тока нагрузки
К2	Реле	115. 3747

Описание работы реле.

Регулирование напряжения генератора осуществляется следующим образом.

При включении аккумуляторных батарей ток проходит через вывод «Б» реле-регулятора, эмиттерные переходы транзисторов VT6,VT5 и резистор R10. Составной транзистор VT5 — VT6 открывается и через реле К2 подключает обмотку возбуждения генератора. Ток, питающий обмотку возбуждения генератора, ограничивается ее активным сопротивлением и падением напряжения на эммитер-коллекторном переходе транзистора VT6. Выходной делитель, состоящий из резисторов R1 — R5, рассчитан таким образом, что при подключении аккумуляторных батарей их напряжения недостаточно для пробоя стабилитронов VD2 и VD3.При увеличении частоты вращения генератора его напряжение увеличивается. Когда напряжение генератора будет достаточным для пробоя стабилитронов VD2 и VD3, транзисторы VT1 и VT2 открываются, а VT5 — VT6 закрывается. Ток в цепи возбуждения генератора прерывается, его напряжение уменьшается, стабилитроны VD2, VD3 и транзисторы VT1 и VT2 закрываются, а составной транзистор VT5 — VT6 открывается. Далее процесс регулирования повторяется — напряжение в системе поддерживается автоматически. Для уменьшения влияния пульсации напряжения генератора на уровень регулируемого напряжения между точкой соединения резисторов R3,R4 и плюсовой шиной реле-регулятора включен конденсатор С1. Защита выходного транзистора VT6 от перегрузок по мощности при коротком замыкании вывода «Ш» обеспечивается за счет автоматического снижения тока в шунтовой цепи реле-регулятора до 0,05-0,1А по следующему принципу.При открытом выходном транзисторе VT6 и замкнутой обмотке возбуждения генератора в первоначальный момент времени ток в цепи транзистора VT6 ограничивается индуктивным сопротивлением присоединительных проводов. В дальнейшем транзистор VT6 переходит в линейный режим усиления, напряжение на его переходах «эмиттер-коллектор» увеличивается, а в цепи: конденсатор С2-резистор R11-переход «база-эмиттер» транзистора VT4 — протекает ток, открывающий транзистор VT4. Транзисторы VT5 — VT6 при этом закрываются. В таком состоянии схема находится в течение времени, обусловленного постоянной времени цепи, состоящей из конденсатора С2 и резистора R11. После завершения процесса зарядки конденсатора транзистор VT4 закрывается, а транзисторы VT5 — VT6 открываются. При этом конденсатор С2 быстро разряжается через диод VD5 и открытый транзистор VT5. Далее процесс протекает аналогично описанному выше, в результате чего в системе происходят устойчивые автоколебания. Так как постоянная времени цепи заряда конденсатора С2 выбрана значительно больше, чем постоянная времени его разряда, то через выходной транзистор VT6 протекает импульсный ток, среднее значение которого не превышает 0,1А.После устранения короткого замыкания реле-регулятор включается в работу автоматически.
