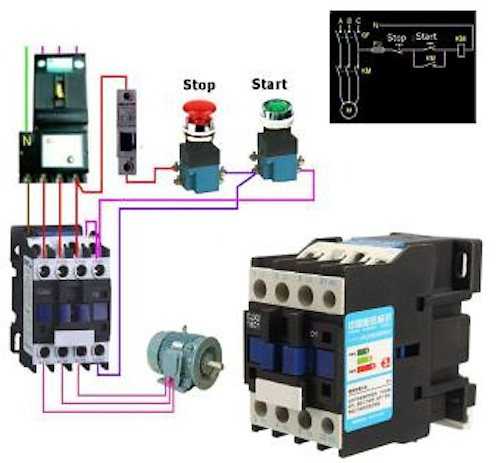

Схема подключения пускатель кми 22510: Схема подключения пускателя (контактора): как сделать своими руками?

Контактор IEK КМИ-22510, 25А 24В/АС3 1НО (артикул

Артикул: KKM21-025-024-10

Код товара: KKM21-025-024-10-337

Описание

Малогабаритные контакторы переменного тока общепромышленного применения КМИ на ток нагрузки от 9 до 95 А предназначены для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В (категория применения АС-3), а также для дистанционного управления цепями освещения, нагревательными цепями и различными малоиндуктивными нагрузками (категория применения АС-1). Все исполнения на ток нагрузки до 40 А имеют одну группу замыкающих или размыкающих дополнительных контактов. Исполнения на ток нагрузки свыше 40 А — две группы (замыкающую и размыкающую).

Область применения малогабаритных контакторов серии КМИ — управление вентиляторами, насосами, тепловыми завесами, печами, кран-балками, станками, освещением, в системах автоматического ввода резерва (АВР).

По своим конструктивным и техническим характеристикам контакторы малогабаритные серии КМИ соответствуют требованиям международных и российских стандартов М Э К60947-4-1-2000, ГОСТ Р50030. 4.1-2002.

Контакторы малогабаритные серии КМИ прошли сертификационные испытания и на их серийный выпуск получен сертификат соответствия РОСС CN.ME86.B00144.

Короткозамкнутые алюминиевые кольца, запрессованные в полюсные наконечники неподвижной части магнитной системы, предусмотрены для предотвращения детонации.
В результате применения уникальной технологии производства магнитная система в рабочем положении обеспечивает оптимальный режим эксплуатации (отсутствие шумов и повышенная надежность контактной системы).
Существуют два способа монтажа контакторов:
1. Быстрая установка на DIN-рейку: КМИ от 9 А до 32 А (1 и 2 габариты) — 35 мм; КМИ от 40 А до 95 А (3 и 4 габариты) — 35 и 75 мм.
2. Установка при помощи винтов на монтажную панель или профиль.
Расширенный ассортимент предложения малогабаритных контакторов серии КМИ по сравнению с аналогами отечественных производителей на российском рынке.
Большой Ассортимент дополнительных устройств, которые всегда имеются в наличии на складе (приставки контактные ПКИ, приставки выдержки времени ПВИ, реле электротепловое РТИ).
Возможность установки на 35 мм DIN-рейку (другие отечественные производители предлагают подобное крепление только под заказ).
Предусмотрена возможность получения реверсивного варианта с использованием механизмов блокировки.
Присоединительные контакты специальной овальной формы обеспечивают надежную фиксацию проводников:
— для 1 и 2 габарита — с закаленными тарельчатыми шайбами;
— для 3 и 4 габарита — с зажимной скобой, позволяющей подсоединить контакт большего сечения.
Насечки на присоединительных контактах снижают нагрев проводов благодаря надежной фиксации в местах присоединения и увеличению суммарной площади контакта.
Наличие встроенных дополнительных контактов. Каждый контактор до 32 А комплектуется одним встроенным дополнительным контактом: 1НО или 1НЗ (замыкающий или размыкающий). Контакторы от 40 до 95 А — комплектуются двумя дополнительными контактами: 1НО + 1НЗ.

• Параметры
• Модификации
• Документация

Размер

25А 24В/АС3 1НО

Тип монтажа

при помощи винтов на DIN-рейку

Тип подключения силовой электрической цепи

винтовое соединение

Номинальное напряжение питания цепи управ Us AC 50 Гц, В

24

Номинальный рабочий ток Ie 400 В, (А)

25

Номинальная мощность при AC-3 230В, кВт

5. 5

Номинальная мощность при AC-3 400В, кВт

11

Номинальная мощность при AC-3 660В, кВт

15

Условный тепловой ток Ith при С-1, А

40

Условный ток короткого замыкания Inc, А

3000

Кол-во дополнительных контактов

1

Доп контакт — Сопротивление изоляции

> 10 мОм

Доп контакт — Макс кратковременная нагрузка, (А)

100

Доп контакт — Защита от сверхтоков предохранителя gG, А

10

Доп контакт — Минимальная включающая способность Imin, мА

10

Доп контакт — Минимальная включающая способность Umin, (В)

24

Доп контакт — Ток термической стойкости In, (А)

10

Доп контакт — Номинальное напряжение изоляции Ui, (В)

660

Доп контакт — Номинальное напряжение Un DC, (В)

440

Доп контакт — Номинальное напряжение Un AC, (В)

660

Механическая износоустойчивость

12.0 млн ком циклов

Коммутационная износоустойчивость при АС-4

0.15 млн циклов

Коммутационная износоустойчивость при АС-3

1. 1 млн циклов

Коммутационная износоустойчивость при АС-1

1.3 млн циклов

Время срабатывания при замыкании

15-24 мс

Время срабатывания при размыкании

5-19 мс

Жесткий кабель без наконечника, мм2

2.5-6

Диапазоны напряжения управления при отпускании Uc, В

0.3-0.6

Гибкий кабель без наконечника, мм2

1.5-4

Диапазоны напряжения управления при срабатыв Uc

0.8-1.1

Момент затяжки, Нм

1.2

Мощность рассеяния при Ie АС-1, Вт

3.2

Мощность рассеяния при Ie АС-3, Вт

1.25

Защита от сверхтоков предохранителя gG, А

40

Максимально кратковременная нагрузка, А

450

Количество вспомогательных норм разомкнутых-НО контактов

1

Номинальное напряжение изоляции Ui, В

660

Номинальное рабочее напряжение переменного тока Ue, В

230/400/660

Номинальное импульсное напряжение, кВ

6

Степень защиты IP

IP20

Климатическое исполнение

УХЛ4

Температура эксплуатации, t °C

от -25°C до +50°C

Ширина, мм

56

Высота, мм

84

Вес

0. 4 кг

Производитель

IEK

Страна бренда

Россия

Страна производства

Китай

Срок службы, лет

не менее 15

Совместно применяемые изделия

KPK10-22,KKM20D-KU-110,KKM20D-KU-024,KKM20D-KU-036,KKM10D-MB,KPK10-40,KPK10-04,KPK10-20,KPV20-11-3,KPV20-11-2,KPV20-11-1,KPV10-11-3,KPV10-11-2,KKM20D-KU-400,KKM20D-KU-230,KPK10-11,KPV10-11-1,DRT20-0028-0036

Гарантийный срок, лет

5
