Подсветка рабочей зоны на кухне за 5 шагов

Сегодня
нельзя себе представить ни одну современную кухню без функциональной подсветки
рабочей зоны.

Если же вы
по прежнему считаете, что вам достаточно на кухне только общего света, то вы
глубоко заблуждаетесь.

В процессе готовки вы по любому своим телом перекрываете световой поток от светильников на потолке и затеняете тем самым пространство. Поэтому подсветка кухонной рабочей зоны должна присутствовать в квартире у каждой хорошей хозяйки.

Давайте разберемся как это сделать правильно и профессионально, используя доступную всем светодиодную ленту.

Всю работу можно разбить на 5 шагов или этапов:

• правильный подбор материалов

• установка или врезка профиля

• монтаж светодиодной ленты

• подсоединение блока питания и прокладка проводов

• подключение датчика взмаха руки

Выбор материала

Для монтажа
такой подсветки вам понадобятся следующие материалы и оборудование:

• сама светодиодная лента

Обязательно выбирайте модели с высоким индексом цветопередачи более 90%. Так как в дальнейшем вы будете помещать ее в защитный профиль с матовым стеклом, ленту можете брать не герметичную.

Это
существенно сэкономит вам деньги, да и качественные герметичные варианты очень
трудно подобрать.

Все они
через год или два тускнеют и покрываются желтым налетом, существенно меняя свой
первоначальный свет.

• блок питания

Он необходим
для преобразования напряжения 220В в 12 или 24В, от которого и будет
подключаться светодиодная подсветка.

Какой тип конкретно подобрать, читайте ниже.

• алюминиевый профиль

Без него лента быстро выходит из строя, вследствие перегрева. Также к нему очень удобно крепить рассеиватель для равномерной засветки всей столешницы и защиты от брызг.

• инфракрасный датчик движения руки для бесконтактного включения и отключения подсветки

Никаких
кнопочных переключателей здесь делать не желательно. Просто забудьте про них
раз и навсегда.

• ножовка по металлу + рулетка

• саморезы + двухсторонний скотч

• двухжильный медный провод сечением 0,75мм2

Провода
лучше использовать разноцветные. Например, красный и черный, чтобы случайно не
перепутать полярность плюс и минус.

Она здесь играет существенную роль.

Какая светодиодная лента для кухни лучше

Кухня это
место чистоты. В ней не должно быть никаких темных углов и теней.

В первую
очередь это касается рабочей зоны. Именно здесь освещение должно быть наиболее
качественным.

От этого
напрямую зависит удобство приготовления продуктов и ваше здоровье.

Оптимальная
температура освещения рабочей зоны — нейтральная, порядка 4000К.

Однако в
некоторых случаях, можно выбрать и теплый цвет свечения. Например, для кухни из
натурального дерева.

Но только не чересчур желтый. Смотреться это в темноте может будет и красиво, однако функциональности и пользы от такого освещения — ноль.

Пропустить рыбную косточку при разделке в таком свете, плевое дело.

Также не
забывайте, что цветная RGB подсветка используется на кухне исключительно для
декоративных целей.

Поэтому
здесь применяйте одноцветную ленту с ровным белым светом. Самая популярная
мощность — 14,4Вт на 1 погонный метр.

Чаще всего
используют модели SMD 5050.

Освещенность
рабочей поверхности должна быть равномерной и быть в пределах от 200 люкс и
выше.

Коэффициент
цветопередачи CRI>90. Чем выше этот показатель, тем больше свет приближен к
естественному дневному.

А это
особенно важно при приготовлении пищи и осмотре продуктов.

Где устанавливать профиль

Сама лента
крепится и вставляется в специальный профиль.

Очень многие
для этого используют угловой вариант, который ставится в торец между стенкой и
низом шкафчиков.

Однако не
забывайте один отрицательный момент такой подсветки. В этом случае свет будет
идти не строго вниз на рабочий стол, а зачастую бить вам в глаза.

Конечно,
стоя в непосредственной близости от шкафчика, вы этого может и не заметите, а
вот сидеть за кухонным столом, повернувшись лицом к такой подсветке, будет уже
не комфортно.

А если у вас квартира-студия, то такой свет будет слепить и раздражать всех присутствующих.

Если вообще
хотите запрятать всю подсветку и выпирающий П-образный профиль, то используйте
врезной вариант.

Он хоть и более затратный, но красота всегда требует жертв.

Кстати, П-образный профиль лучше размещать как можно ближе к фасадной стороне.

Привычный стандарт здесь — 1/4 расстояния от края.

Размеры
профиля подбирайте исходя из ширины светодиодной ленты. Сверху на такой профиль
одевается накладной матовый экран.

Монтаж профиля кухонной подсветки

Итак, первым
делом отмеряете рулеткой общую длину вашей рабочей зоны и отрезаете по этим
размерам алюминиевый профиль.

Не забывайте
про толщину заглушки, ее тоже нужно учитывать в расчетах.

Иначе
профиль будет некрасиво выглядывать за плоскость кухонных шкафчиков.

Далее саморезами или на двухсторонний скотч закрепляете профиль к низу шкафчиков.

При этом обратите внимание, что крепить профиль необходимо через специальные клипсы.

Они
обеспечивают зазор, требуемый для охлаждения самой широкой части поверхности,
на которую собственно говоря и приклеивается подложка светодиодной ленты.

Прикрутите намертво саморезами плоскую часть и вы автоматически ухудшите охлаждение светодиодов, а значит и срок их службы.

Более подробно о всех нюансах по выбору и работе с такими профилями, а их поверьте не мало, читайте в отдельной статье.

Монтаж светодиодной ленты

После
крепежа профиля переходим к лед ленте. Отрезаете ее нужной длины.

Делается это
в специальных местах, обозначенных «ножницами» или другим похожим
рисунком. Там, где расположены контактные площадки.

Если лента оказалась короткой, ее можно нарастить при помощи пайки.

Далее, при
отсутствии заводского штекера переходника, опять же припаиваете два провода
питания в начало ленты.

Только не забудьте их предварительно протянуть через боковую заглушку.

Есть заглушки с заводскими отверстиями под это дело.

Все паяльные
работы делайте заранее, на столе, а не на весу, когда хорошего контакта при
отсутствии навыка не добиться.

У кого нет желания заниматься пайкой, может воспользоваться специальными коннекторами.

Их за сущие копейки продают в хозяйственных магазинах или на Али.

При
определенной доработке, эти пластиковые штуковины можно даже запрятать внутри
профиля.

Иначе в открытую, все это будет выглядеть не очень эстетично.

Провода
подбирайте такой длины, чтобы их хватило с небольшим запасом до места
размещения блоков питания.

Далее, аккуратно снимаете самоклеящуюся подложку с Led ленты.

Для большей
надежности все таки не стоит на 100% доверяться этим двухсторонним скотчам.
Поэтому никогда не помешает нанести дополнительно несколько капель клея на
плоское основание профиля.

При этом не
забудьте тщательно протереть и очистить поверхность.

Самый лучший
вариант клея — в виде геля.

Только не вздумайте использовать термоклей из пистолета. Почему, описано в статье про ошибки самых популярных способов крепления светодиодной ленты.

Провода
питания выводятся к месту установки блока от инфракрасного датчика и источника
питания Led подсветки.

Переходим к
подключению и сборке всей схемы воедино.

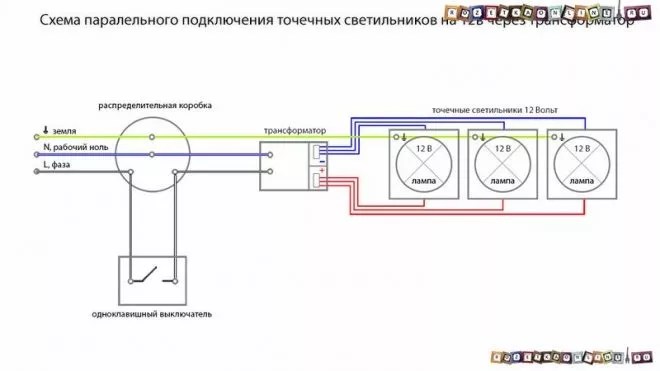

Схема подключения подсветки рабочей зоны на кухне

Для питания
светодиодной ленты на кухне, профессионалы рекомендуют выбирать герметичные
блоки с уровнем защиты IP65-67, а не те, у которых в корпусе сквозные дырочки.

Хотя, если вы будете его размещать на самом верху шкафчиков, а не внутри рядом с посудой или вытяжкой, то особой разницы нет.

Правда будьте готовы к тому, что пыль, такая перфорированная штука будет засасывать будь здоров.

А это обязательно повлияет на ее работоспособность.

При размещении в шкафу, закрепляйте все блоки на стенке, как можно дальше от посторонних предметов.

Мощность нужно выбирать исходя из подключенной длины светодиодной ленты и ее марки. Есть универсальная формула расчета.

На блок
питания заводится фаза и ноль из общей сети 220В.

Взять их
можно из ближайшей распредкоробки, спрятав провода в кабель канал.

Либо как вариант используйте верхнюю розетку, от которой подключается кухонная вытяжка.

Просто
вставляете туда тройник и в него уже вилку на блок.

В самом крайнем случае, если вам вообще неоткуда взять 220В, а портить стены некрасивыми кабельными каналами неохота, можно попробовать запитать всю подсветку от блока батареек 18650.

Правда Led лента в этом случае должна быть короткой и минимальной мощности.

Далее, напряжение 12 или 24В нужно подвести к блочку от инфракрасного датчика. Вот на эти клеммы.

Так как это
у вас «мокрая зона», то инфракрасный датчик, работающий по принципу
взмаха руки, лучше выбирайте на низкое напряжение 12В, а не на 220V.

Подробнее

Однако большинство все равно использует именно модели на стандартное сетевое напряжение. Они мощнее и более распространены.

Подробнее

Кроме того, монтируя их перед блоком питания светодиодной ленты, вы тем самым будете включать данный блок, только на определенное время. То есть, он не будет у вас работать и находится под напряжением 24 часа в сутки.

3 варианта установки датчика взмаха руки

Под датчик в шкафчике высверливаете аккуратное отверстие, вставляете его туда, а разъемы от проводов выводите во внутрь.

Иногда люди
при заказе кухонных гарнитуров, снизу шкафчиков используют небольшой козырек.

В этом случае, для закрепления датчика даже высверливать ничего не придется. Берете отрезок полипропиленовой трубы d-15-20мм и вырезаете в ней небольшую прорезь.

После этого
отрезок трубки саморезом крепится к ДСП, а уже в него вставляется ИК датчик.

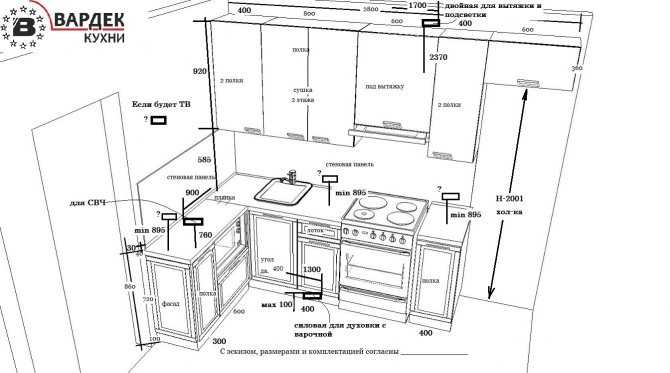

Еще один способ монтажа, который можно использовать на ранней стадии проектирования кухни и выбора мест расположения всех розеток — это переделка телевизионной розетки.

Заранее выбираете место, где у вас будет стоять такая розетка с датчиком и заводите туда проводку.

После этого выкидываете все внутренности со стандартного корпуса ТВ розетки и вставляете вместо них ИК датчик.

Обычно он идеально подходит. После чего, монтируете такую розетку в стену.

В итоге у
вас в шкафчиках вообще будет минимум проводов. Правда такой способ нужно
планировать заранее. На готовой кухне провернуть такой фокус у вас навряд ли
получится.

По поводу
ложных срабатываний ИК датчиков не беспокойтесь. Работают они при приближении
предмета или руки на расстоянии в 7см.

Так что
кошка, случайно залезшая на стол и гуляющая мимо него среди ночи, ничего не
включит. Хотя конечно хвостом может и достать.

Подключение и прокладка проводов

Основная проблема и головная боль, как проложить провода и куда их спрятать.

Как правило, между стеной и кухонным гарнитуром всегда есть небольшой зазор и некоторое пространство.

Туда и можно
запихнуть самый опасный провод 220В от розетки.

Остальную
проводку низкого напряжения 12-24V, располагайте по боковым стенкам внутри
шкафчиков. В отдельных случаях их даже можно запрятать в технологические
канавки держателей полочек.

Ну или
просто закрыть узким кабель каналом.

Итоговая
схема подключения всей подсветки рабочей зоны с использованием ИК датчика
«взмах руки», будет выглядеть следующим образом.

Для датчика
12-24В:

Для
напряжения 220В:

Кстати, уже довольно давно на Али появились немного другие датчики движения и диммеры, вот такой конструкции.

Они идеально
подходят для вставки в сам профиль. При этом ничего высверливать в шкафчиках,
портя древесину уже не нужно.

Монтируете
его непосредственно перед светодиодной лентой и точно также управляете
подсветкой взмахом руки. Никаких дополнительных блоков и проводов.

Заказать уже готовую сборку можно у китайцев отсюда.

Установка подсветки на кухне: как сделать светодиодную ленту под шкафчики

Для чего же нужна подсветка столешницы на кухне светодиодной лентой? Потолочного светильника часто бывает недостаточно для полноценного освещения кухни. Особенно если она больших размеров. Без подсветки остаётся одна из самых важных зон — столешница кухонного гарнитура, на которую падает только боковой свет.

Дополнительное освещение под кухонными шкафчиками будет удобным и
функциональным. Его можно включать вместе с люстрой или отдельно, если нужно быстро сполоснуть чашку. Светодиодная подсветка создаёт уют на кухне и помогает зонировать пространство.

Что потребуется для установки светодиодной подсветки на кухне

Вид подсветки

Для дополнительного освещения на кухне чаще всего используют именно светодиодную ленту. Она недорогая и не расходует большое количество электроэнергии. Выбирайте ленту мощностью 12–14 Вт, на которой находится 60–65 светодиодов на метр. Купите изделие с клейкой основой, чтобы было проще монтировать его. Обратите внимание на уровень влагозащиты. Он должен быть максимальным, потому что во время мытья посуды на светильник могут попасть брызги воды.

Спектр света

Заранее подумайте над спектром света, который вы выберете. Есть три варианта:

• холодный;

• тёплый;

• разноцветный.


Ориентируйтесь на дизайн кухни, цвет гарнитура, основное освещение и свои
собственные ощущения. Но учтите, что разноцветный спектр может со временем начать
раздражать глаза.

Выключатель и блок питания

Светодиодный светильник управляется выключателем. Он бывает сенсорным, кнопочным и с датчиком движения. Выбирайте в зависимости от предпочтений.

Также купите герметичный или полугерметичный блок питания, который не испортится
из-за высокой влажности. Оптимальная мощность –— 12 Вт. Но подбирайте изделие с учетом параметров светодиодной ленты.

Дополнительные приспособления

Для монтажа диодной подсветки на кухне своими руками понадобятся:

• профиль под ширину светодиодной ленты и боковые заглушки для него;

• двухсторонний скотч;

• ножницы;

• паяльник или коннекторы к проводам;

• дрель, саморезы;

• двухжильные медные провода.

Как сделать светодиодную подсветку на кухне под шкафчиками

1. Монтируем профиль

Сначала измерьте длину шкафчика и отрежьте необходимое количество алюминиевого
профиля. При подсчетах учитывайте толщину заглушки. Она закроет конструкцию по краям и придаст ей более эстетичный вид.

С помощью двустороннего скотча или клея установите профиль на специальные клипсы, которые нужно заранее прикрутить к шкафчику саморезами. Они обеспечат охлаждение светодиодных лампочек и не допустят перегрева.

Монтируйте профиль ближе к внешнему краю шкафчиков — около 7–8 см от края. Если разместить его в глубине, подсветка будет слабо освещать рабочую зону.

Чтобы расположить светодиодную ленту по всему периметру шкафчиков, используйте специальные пластмассовые коннекторы. Например, для сгиба 90° просто разрежьте ленту по отмеченной линии и подсоедините коннектор, чтобы восстановить электрический контакт.

2. Закрепляем светильник в профиле

Острыми ножницами отрежьте необходимое количество светодиодной ленты и
припаяйте к её краю два провода для подсоединения к блоку питания. Если нет паяльника, используйте специальные коннекторы. Они продаются практически во всех хозяйственных магазинах.

Аккуратно вставьте провода в выходное отверстие боковой заглушки. Затем протяните ленту, снимите с неё защитный слой и приклейте к профилю.

3. Устанавливаем блоки и подключаем к сети

Блок питания нужно установить рядом с рабочей зоной. Идеальный вариант —
внутренняя стенка кухонного шкафчика. Здесь конструкция будет защищена от попадания пыли, брызг воды или подсолнечного масла. Выведите к блоку питания закреплённые к ленте провода и установите датчик выключателя в доступном месте, чтобы свободно подносить к нему руку. Теперь нужно подключить конструкцию:

1. Заведите на блок питания фазу и ноль из общей сети. Лучше всего использовать
   для этих целей распределительную коробку, которая обычно установлена на кухне.

2. Затем от блока питания заведите напряжение на датчик выключения.

3. Подключите закрепленные на ленте провода к блоку датчика. Готово!

Осталось убрать за собой и вымыть все поверхности чистящим средством Glorix.
Разведите 1 колпачок в 4 литрах воды и протрите пол. Кухонные шкафчики со столешницей обработайте неразбавленной жидкостью и смойте её через 3–4 минуты.

Как украсить кухню светодиодами

Монтаж подсветки на кухне под шкафами — это только один вариант использования
светодиодов. Они могут выполнять роль необычного декора и украшать помещение. Закрепите диодную ленту вдоль нижнего края кухонного гарнитура, по периметру потолка или подсветите одну из полок с красивыми бокалами для вина. Светодиодную ленту можно разместить на стене в виде необычного узора, а также вокруг картины или часов.

Но не переусердствуйте с подсветкой. Особенно если кухня небольшая. Достаточно одной светодиодной ленты над кухонным гарнитуром для освещения, а второй – в качестве акцента. Большое количество светильников будет потреблять много электроэнергии и «давить» на глаза.

Светодиодная лента хорошо освещает пространство и создаёт тёплую атмосферу. Немного фантазии — и ваша кухня станет одним из самых уютных мест в квартире.

Часто задаваемые вопросы про подсветку кухни

Какую подсветку выбрать на кухню для столешницы?

Классическим вариантом будет подсветка холодного или тёплого белого цвета. Выбирайте ленту мощностью 12–14 Вт, на которой находится 60–65 светодиодов на метр.

Как установить подсветку на кухне?

Смонтируйте профиль, затем приклейте к нему светодиодную ленту. Выведите провода к блоку питания.

Как подключить подсветку на кухне?

Блок питания устанавливают на внутреннюю стенку шкафчика. К нему подводится фаза и ноль из общей сети. А уже от блока питания подключается датчик включения.

Как подключить кухонные подвесные светильники

» Каталог домашней электропроводки
» Жилая электропроводка: руководство по домашней электропроводке
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика

Установка подвесных кухонных светильников
Электрика Вопрос: Я хотел бы повесить несколько подвесных светильников над кухонным островом, но у меня нет прямого доступа к потолку из-за потолочного вентилятора.

• Высота моего потолка 12 футов, и я хотел бы провести декоративную электрическую желобку (жесткий канал) между двумя существующими деревянными балками на высоте 8 футов от пола и сбросить подвесные светильники оттуда.
• Проблема у меня в том, что мне некуда ставить распределительные коробки, кроме как на соседнюю балку.
• Будет ли это кодом, если я сделаю все свои соединения в коробке и буду запускать непрерывные подключения к приборам?

Заранее спасибо.

Этот вопрос по электропроводке поступил от Криса, домовладельца из Эйвона, Нью-Йорк.

Дополнительные комментарии: Мне нравится ваш сайт.

Ответ Дэйва:
Спасибо за вопрос по электропроводке, Крис.

Подключение кухонных подвесных светильников

Уровень квалификации: от начального до среднего – лучше всего устанавливать лицензированный электрик.
Необходимые инструменты: ручные инструменты Basic Electricians Pouch, неалюминиевая лестница и тестер напряжения.
Расчетное время: зависит от личного опыта, умения работать с инструментами и доступа к осветительным приборам.
Меры предосторожности: определите цепь освещения, выключите ее и пометьте примечанием, прежде чем работать с проводкой.
Примечание. Установка дополнительной проводки подвесного светильника должна производиться в соответствии с местными и национальными электротехническими нормами с получением разрешения и после проверки.

Способы подключения подвесных светильников

• Проводка может быть проложена в одной центральной распределительной коробке.
• Продолжите электрическую проводку к каждому отдельному блоку осветительных приборов.
• Одним из вариантов может быть подведение входящего провода к первому подвесному световому коробу, а затем петля к следующему подвесному световому коробу.
• Повторите проводку для количества устанавливаемых подвесных светильников.
• Ключевым моментом является наличие распределительной коробки для каждого подвесного светильника.
• Размер распределительной коробки каждого приспособления должен быть достаточно большим, чтобы вместить необходимое количество проводов.

Подробнее о проводке подвесных светильников

• Электрический код количества проводов в распределительных коробках
• Электропроводка потолочных вентиляторов

Как установить потолочные вентиляторы
Раскройте тайну проводки потолочного вентилятора. Потолочные вентиляторы — отличный способ снизить расходы на электроэнергию и украсить одну из ваших любимых комнат.

Электрические распределительные коробки

Электрические распределительные коробки для домашней проводки
Общие сведения об электрических распределительных коробках и их назначении. Домашняя электропроводка — это процесс установки электрического провода в место, которое будет обслуживать электрические устройства или бытовую технику. Одним из очень важных компонентов является коробка, куда будет устанавливаться провод. Тип и размер электрических коробок домашней проводки будет зависеть от размера цепи, применения и ее местоположения.

Как установить кухонную электрическую проводку

Кухонные светильники
Подробные фотографии и схемы подключения для Кухонные светильники с кодовыми требованиями для большинства новых или реконструируемых проектов.

Вам также может быть полезно:

Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.

Схемы подключения светодиодного освещения шкафа — светодиодное освещение шкафа

Определение требований к освещению.

Определите свои требования к освещению, включая расположение, количество необходимых светодиодных ламп и требования к нагрузке для источника питания (драйвера), выполнив простой расчет * .

Спланируйте, как будет работать ваше освещение. Если вам нужны возможности затемнения, убедитесь, что приобретаемые вами светодиодные светильники можно регулировать с помощью стандартного встроенного диммера или если вам нужен блок питания с возможностью затемнения.

Определить провода и аксессуары.

Оцените количество необходимого провода и определите требуемый размер провода и характеристики. Если светодиоды собираются на открытом воздухе, вам понадобится наружный провод правильного размера и с оболочкой. В помещении может быть достаточно стандартного провода 18 AWG . Базовое светодиодное освещение будет двухпроводным (положительный и отрицательный), в то время как RGB будет четырехпроводным (красный, зеленый, синий и отрицательный), а RGBW пятипроводным (красный, зеленый, синий, белый и негатив).

Ознакомьтесь с местными строительными нормами и стандартами.

Обязательно ознакомьтесь с требованиями электротехнических норм и правил для вашего региона, а также проконсультируйтесь или наймите подрядчика по электротехнике, если вы не уверены, или если необходима жесткая проводка.

Расположение индикаторов PLAN и прокладка проводов.

Тщательно спланируйте и отметьте места для светодиодного освещения, уделяя особое внимание размерам вырезов, глубине и прокладке проводов.

(ВАТТ X КОЛ-ВО = МОЩНОСТЬ TTL) +10% = минимальная требуемая мощность источника питания

(т.е.: 12 x M1 Step Light = 12 Вт, 6 x RD7 кабинетных светильников = 12 Вт. ОБЩАЯ мощность: 12+12 = 24 Вт + 10% = минимум 26,4 Вт. Требуется блок питания МИНИМУМ 30 Вт. )

УСТАНОВКА HOMERUN

Светодиодная двухпроводная установка «Homerun». Несколько светодиодов с проводом, который идет от каждого светодиодного источника света обратно к источнику питания. Добавьте возможности затемнения с помощью регулируемого источника питания (драйвер).

Установка гирляндной цепи

Чтобы подключить последовательную цепь, подобную той, что показана, положительный выход драйвера подключается к положительному выводу первого светодиода, а от этого светодиода выполняется соединение от отрицательного к положительному выводу второго светодиода и так далее до последнего. Светодиод в цепи. Наконец, последнее соединение светодиода идет от отрицательного контакта светодиода к отрицательному выходу драйвера постоянного тока, создавая непрерывную петлю или гирляндную цепь. Добавьте возможности затемнения с помощью регулируемого источника питания (драйвер).

Установка освещения шкафа

На приведенной выше схеме показаны возможные варианты установки светодиодов в шкафы. Чтобы обеспечить возможность диммирования, переключатель диммирования подключается между проводом питания 120 В и диммируемым драйвером (источником питания).

Модульная светодиодная линейная линейка Подсветка шкафа: встраиваемые установки

LL50 — это самый простой и удобный вариант для линейного освещения шкафа. Это простая система компонентов линейных стержней различной длины, которые соединяются вместе и подключаются непосредственно к розетке. Доступны варианты углового и гибкого соединения, а световые полосы удерживаются на месте незаметной системой кронштейнов.
