Схема подключения омметра: Схема омметра

Содержание

Работа и типы омметров

Подробности

Подробности: Опубликовано 09.03.2021 15:53; Просмотров: 3314

Что такое омметр?

Омметр представляет собой электрический прибор, используемый для измерения сопротивления в цепи или компоненте. Противодействие потоку электрического тока является мерой сопротивления в электрической цепи. Единицей измерения электрического сопротивления является ом (Ω).

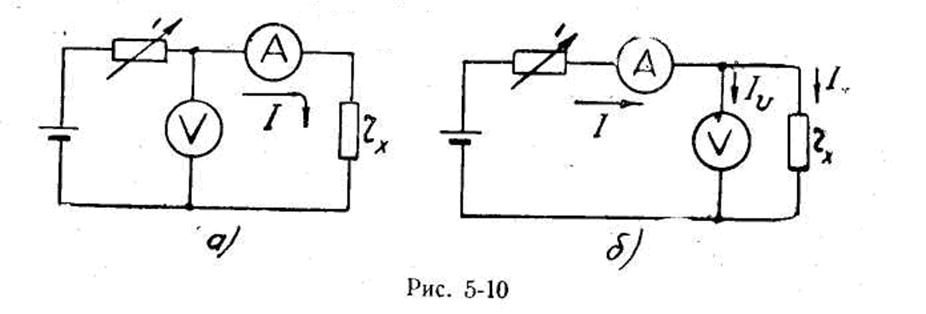

Омметр работает на основе того, что когда омметр подает ток на цепь или компонент, он измеряет результирующее напряжение и вычисляет значение сопротивления, используя формулу закона Ома V = IR. Для измерения сопротивления мы также можем использовать аналоговый и цифровой мультиметр.

Мы не можем определить сопротивление омметром в исправной или тестовой цепи. Чтобы проверить сопротивление, нам нужно отключить питание и измерить сопротивление.

Конструкция омметра

Конструкция схемы омметра представляет собой смесь миллиамперметра (микроамперметра) с последовательным набором сопротивлений и постоянного батарейного источника питания. Аналоговый мультиметр состоит из следующих частей:

Дисплей: для измерения различных электрических величин отображаются разные шкалы. Сверху — нелинейная шкала омметра.

Указатель: указывает значение измерения на шкале. Он отклоняется или перемещается в зависимости от значения сопротивления.

Ручка переключателя диапазонов: в центре есть ручка для выбора различных функций.

Миллиамметр или микроамперметр: при заданном постоянном напряжении ток через амперметр изменится при изменении сопротивления. Это даст выходное сопротивление в Омах (Ом).

Циферблат мультиметра: поворотный диск окружает ручку с различными переключателями диапазонов.

Разъемы / порты: есть два входных разъема для подключения щупов.

Датчики / выводы: поставляется с двумя щупами — черным и красным.

Как работает омметр?

Принцип работы омметра заключается в том, что при протекании тока через цепь или компонент, стрелка в измерителе отклоняется. Когда стрелка перемещается влево от измерителя, это означает высокое сопротивление и реакцию на низкий ток.

Когда стрелка отклоняется в правую сторону измерителя, это означает низкое сопротивление и реакцию на высокий ток. Вы можете посмотреть на изображении ниже:

Резистивная измерительная шкала нелинейна в омметре и аналоговом мультиметре. Указатель измерителя сопротивления показывает ноль на полной шкале (правая сторона) и максимум на остальной. Нам нужно сделать положение указателя равным нулю, прежде чем использовать его.

После того, как он упадет до нуля, мы можем протестировать компонент. Измеритель сопротивления обычно находится в диапазоне от 1 Ом до 1 МОм. Когда два щупа подключены с каждой стороны резистора, указатель начинает отклоняться.

Чтобы считывать показания омметра, поверните ручку переключателя на расчетный диапазон в омах или установите его на максимальный диапазон, чтобы увидеть, расчетное показание. Если значение слишком велико, указатель останется на нуле. Мы можем попробовать настроить шкалу диапазона сопротивления на меньший диапазон множителя или продолжать регулировать ручку, пока не получим точные результаты.

После завершения регулировки ручки нам нужно произвести расчеты с результатами, которые мы читаем на шкале. Если диапазон множителя отмечен как «x10», нам нужно умножить показание на 10 Ом. Если в маркировке диапазона множителя написано «x1K», нам нужно умножить показание на 1000 Ом.

Типы омметров

Существуют разные типы омметров в зависимости от конструкции. Это Micro, Milli, Mega, цифровой мультиметр, последовательный, шунтирующий и многодиапазонный омметр.

Микроомметр

Этот омметр измеряет относительно низкое сопротивление в диапазоне от 1 мкОм до 2500 Ом. Счетчик состоит из набора сопротивлений с разными диапазонами тока.

Он использует 4-проводной метод Кельвина для измерения сопротивления индуктивных нагрузок. Он также использует фильтры для устранения пульсаций переменного тока. Некоторые из них: 10A-5 мОм, 10A-25 мОм, 10A-250 мОм, 1A-2500 мОм, 100 мА-25 Ом, 10 мА-250 Ом, 1 мА-2500 Ом.

Миллиомметр

Цифровой миллиомметр с высокой точностью рассчитывает сопротивление в диапазоне от 100 мкОм до 2000 Ом. Для измерения сопротивления используется 4-проводная технология измерения сопротивления.

Применяется для измерения сопротивления обмоток электродвигателей, генераторов, испытаний на сцепление для железных дорог, судов и т. д.

Мегаомметр

Прибор измеряет сопротивление в цепи в мегаомах и гигагемах. Подходит для измерения сопротивления изоляции. Диапазон измерения составляет от 0,5 Ом до 2 000 000 МОм.

Цифровой омметр

Он также известен как цифровой мультиметр для измерения сопротивления. Он также измеряет ток и напряжение в электронной схеме. Этот счетчик легко читается по сравнению с аналоговым. Вы можете измерить сопротивление в омах, килоомах и мегаомах на цифровом дисплее.

Тераомметр

Этот прибор измеряет высокие значения сопротивления тестируемого устройства. Для этого он использует два резистора (последовательный и нулевой), чтобы определить неизвестное сопротивление на резисторе.

Резистор регулировки нуля включен параллельно с движением счетчика. Устройство имеет внутренний источник напряжения для выработки тока и показывает сопротивление через отклонение измерителя.

Шунтирующий омметр

Шунтирующий измеритель измеряет низкие значения сопротивления в цепи. Показание бесконечности настраивается вместо нулевого резистора. Этот тип омметров редко используется, так как их диапазон измерения невелик (от 5 до 400 Ом).

В отличие от Тераомметра, движение счетчика идет параллельно с обнаруживаемым сопротивлением.

Многодиапазонный омметр

Этот измеритель оснащен переключателем для измерения широкого диапазона значений сопротивления. Начальное показание устанавливается на ноль с помощью регулятора. Чтобы узнать неизвестное сопротивление, подключите его параллельно к прибору. Регулировка выполняется таким образом, чтобы измеритель показывал значение полной шкалы.

Более подробно о разных типах омметров можете узнать на сайте Top 5 Best Ohm Meters [2021 Review] — Solderingironguide, на нем представлены 5 самых популярных типов омметров доступных на рынке.

Сравнение

Вот некоторые примеры для использования и применения различных типов омметров:

Тип омметра	Используется для
Микроомметр	Измерения сопротивления двигателей, трансформаторов, компонентов, автоматических выключателей и переключателей
Миллиомметр	Измерения напряжения и тока, проверки диодов, дорожек печатных плат и т. д.
Мегаомметр	Измерения изоляции кабелей, испытания конденсаторов, заземления и испытания на короткое замыкание
Цифровой Омметр	Измерения напряжения, сопротивления (Ом, кОм, МОм) и тока
Тераомметр	Измерения высокого сопротивления, катушек машинного поля
Омметр шунтового типа	Выявления низких значений сопротивления, мостовых схем, нагревательныхэлементов

Итог

Как измерить сопротивление с помощью омметра и какой тип прибора выбрать? Это зависит от схемы измерения и области применения. Омметр измеряет сопротивление между двумя выводами.

Добавить комментарий

Как измерить электрическое сопротивление цепи мультиметром

Омметр – это измерительный прибор, служащий для определения величины сопротивления в электрических цепях. Сопротивление измеряется в Омах и обозначается латинской буквой R. О том, что такое Ом в популярной форме изложено в статье сайта «Закон силы тока».

Структурная схема и обозначение на схемах Омметра

Измерительный прибор Омметр структурно представляет собой стрелочный или цифровой индикатор с последовательно включенной батарейкой или источником питания, как показано на фотографии.

Функцию измерения сопротивления имеют все комбинированные приборы – стрелочные тестеры и цифровые мультиметры.

На практике, прибор, который измеряет только сопротивление, используется для особых случаев, например, для измерения сопротивления изоляции при повышенном напряжении, сопротивления заземляющего контура или как образцовый, служащий для поверки других омметров боше низкой точности.

На электрических измерительных схемах омметр обозначается греческой буквой омега заключенной в окружность, как показано на фотографии.

Подготовка Омметра для измерений

Ремонт электропроводки, электротехнических и радиотехнических изделий заключается в проверке целостности проводов и в поиске нарушения контакта в их соединениях.

В одних случаях сопротивление должно быть равно бесконечности, например сопротивление изоляции. А в других – равно нулю, например сопротивление проводов и их соединений. А в некоторых случаях равно определенной величине, например сопротивление нити накала лампочки или нагревательного элемента.

Внимание! Измерять сопротивление цепей, во избежание выхода из строя Омметра, допускается выполнять только при полном их обесточивании. Необходимо вынуть вилку из розетки или вынуть батарейки из отсека. Если в схеме есть электролитические конденсаторы большей емкости, то их необходимо разрядить, замкнув выводы конденсатора через сопротивление номиналом около 100 кОм на несколько секунд.

Как и при измерениях напряжения, перед измерением сопротивления, необходимо подготовить прибор. Для этого нужно установить переключатель прибора в положение, соответствующее минимальному измерению величины сопротивления.

Перед измерениями следует проверить работоспособность прибора, так как могут быть плохими элементы питания и Омметр может не работать. Для этого нужно соединить между собой концы щупов.

У тестера стрелка при этом должна установится точно на нулевую отметку, если не установилась, то можно покрутить ручку «Уст. 0». Если не получится, надо заменить батарейки.

Для прозвонки электрических цепей, например, при проверке электрической лампочки накаливания, можно пользоваться прибором, у которого сели батарейки и стрелка не устанавливается на 0, но хоть немного реагирует при соединении щупов. Судить о целостности цепи будет возможно по факту отклонения стрелки. Цифровые приборы должны тоже показывать нулевые показания, возможно отклонение в десятых долях омов, за счет сопротивления щупов и переходного сопротивления в контактах подключения их к клеммам прибора.

При разомкнутых концах щупов, стрелка тестера должна установится в точку, обозначенную на шкале ∞, а в цифровых приборах, мигать перегрузка или высвечиваться цифра 1 на индикаторе с левой стороны.

Омметр готов к работе. Если прикоснуться концами щупов к проводнику, то в случае его целостности, прибор покажет нулевое сопротивление, в противном случае, показания не изменятся.

В дорогих моделях мультиметров есть функция прозвонки цепей со звуковой индикацией, обозначенная в секторе измерения сопротивлений символом диода. Она очень удобна при прозвонке низкоомных цепей, например проводов кабеля витых пар для Интернета или бытовой электропроводки. Если провод цел, то прозвонка сопровождается звуковым сигналом, что освобождает от необходимости считывать показания с индикатора мультиметра.

Примеры из практики измерения сопротивления изделий

Теоретически обычно все понятно, однако на практике часто возникают вопросы, на которые лучше всего помогут ответить примеры проверки омметром наиболее часто встречающихся изделий.

Проверка ламп накаливания

Перестала светить лампочка накаливания в светильнике или в автомобильных бортовых приборах, как узнать причину? Неисправен может быть выключатель, электрический патрон или электропроводка. С помощью тестера легко проверяется любая лампа накаливания из домашнего светильника или фары автомобиля, нити накала ламп дневного света и энергосберегающих ламп. Для проверки достаточно установить переключатель прибора в положение измерения минимального сопротивления и прикоснуться концами щупов к выводам цоколя лампочки.

Сопротивление нити накала лампочки составило 51 Ом, что свидетельствует о ее исправности. Если бы нить была в обрыве, то прибор показал бы бесконечное сопротивление. Сопротивление галогенной лампочки на 220 В мощностью 50 ватт при свечении составляет около 968 Ом, автомобильной лампочки на 12 вольт мощностью 100 ватт, около 1,44 Ом.

Стоит заметить, что сопротивление нити лампы накаливания в холодном состоянии (когда лампочка не горит) в несколько раз меньше, чем в разогретом. Это связано с физическим свойством вольфрама. Его сопротивление с разогревом нелинейно возрастает. Поэтому лампы накаливания, как правило, перегорают в момент включения.

К сожалению светодиодные и энергосберегающие лампы без разборки мультиметром не проверить, так как питающее напряжение с выводов цоколя подается на диодный мост драйвера.

С помощью онлайн калькулятора вы можете самостоятельно рассчитать сопротивление любой лампочки накаливания или нагревательного элемента, например, ТЭНа, электрического паяльника.

Онлайн калькулятор для расчета величины сопротивления по потребляемой мощности
Напряжение питания, В:
Мощность, Вт:

Проверка звуковоспроизводящих наушников

Бывает у наушников в одном из излучателей, или в обоих сразу, звук искажаться, периодически исчезает или отсутствует. Тут возможны два варианта, либо неисправны наушники, или устройство, с которого поступает сигнал. С помощью омметра легко найти причину их поломки и отремонтировать наушники.

Для проверки наушников нужно подсоединить концы щупов к их разъему. Обычно наушники подключаются к аппаратуре с помощью разъема типа Джек 3,5 мм, показанному на фотографии.

Одним концом щупа прикасаются к общему выводу, а вторым по очереди к выводам правого и левого каналов. Сопротивление должно быть одинаковым и составлять около 40 Ом. Обычно в паспорте на наушники сопротивление указывается.

Если сопротивление каналов сильно отличается, то возможно в проводах имеется короткое замыкание или обрыв провода. Убедиться в этом легко, достаточно концы щупов подсоединить к выводам правого и левого каналов. Сопротивление должно быть в два раза больше, чем одного наушника, то есть уже 80 Ом. Практически измеряется суммарное сопротивление последовательно включенных излучателей.

Если сопротивление при шевелении проводников во время измерений изменяется, значит, провод в каком-то месте перетертый. Обычно провода перетираются в местах выхода из Джека или излучателей.

Для локализации места обрыва провода нужно во время измерений, изгибать провод локально, зафиксировав остальную его часть. По нестабильности показаний омметра вы определите место дефекта. Если у Джека, то нужно приобрести разборный разъем, откусить старый с участком плохого провода и распаять провод на контакты нового Джека.

Если обрыв находится у входа в наушники, то нужно их разобрать, удалить дефектную часть провода, зачистить концы и припаять, к тем же контактам, к которым провода были припаяны раньше. В статье сайта «Как паять паяльником» Вы можете ознакомиться об искусстве пайки.

Измерение номинала резистора (сопротивления)

Резисторы (сопротивления) широко применяются в электрических схемах. Поэтому при ремонте электронных устройств возникает необходимость проверки исправности резистора или определения его величины.

На электрических схемах резистор обозначается в виде прямоугольника, внутри которого иногда пишут римскими цифрами его мощность. I – один ватт, II – два ватта, IV – четыре ватта, V – пять ватт.

Проверить резистор (сопротивление) и определить его номинал можно с помощью мультиметра, включенного в режим измерения сопротивления. В секторе режима измерения сопротивления, предусмотрено несколько положений переключателя. Это сделано для того, чтобы повысить точность результатов измерений.

Например, положение 200 позволить измерять сопротивления величиной до 200 Ом. 2k – до 2000 Ом (до 2 кОм). 2M – до 2000000 Ом. (до 2 МОм). Буква k после цифр обозначает приставку кило – необходимость умножения числа на 1000, M обозначает Мега, и число нужно умножить на 1 000 000.

Если переключатель установить в положение 2k, то при измерении резистора номиналом 300 кОм прибор покажет перегрузку. Необходимо переключить его в положение 2М. В отличие, от измерения напряжения, в каком положении находится переключатель, не имеет значения, всегда можно в процессе измерений его переключить.

Онлайн калькуляторы для определения номинала резисторов

по цветовой маркировке

Иногда при проверке резистора, омметр показывает, какое-то сопротивление, но если резистор в результате перегрузок изменил свое сопротивление и оно уже не соответствует маркировке, то такой резистор применять недопустимо. Современные резисторы маркируются с помощью цветных колец. Определить номинал резистора, маркированного цветными кольцами удобней всего с помощью онлайн калькулятора.

Онлайн калькулятор для определения сопротивления резисторов

маркированных 4 цветными кольцами

Онлайн калькулятор для определения сопротивления резисторов маркированных

5 цветными кольцами

Проверка диодов мультиметром или тестером

Полупроводниковые диоды широко применяются в электрических схемах для преобразования переменного в постоянный ток, и обычно при ремонте изделий, после внешнего осмотра печатной платы в первую очередь проверяют диоды. Диоды изготавливают из германия, кремния и других полупроводниковых материалов.

По внешнему виду диоды бывают разной формы, прозрачные и цветные, в металлическом, стеклянном или пластмассовом корпусе. Но они всегда имеют два вывода и сразу бросаются в глаза. В схемах в основном применяются выпрямительные диоды, стабилитроны и светодиоды.

Условное обозначение диодов на схеме представляет собой стрелку, упирающуюся в отрезок прямой линии. Обозначается диод латинскими буквами VD, за исключением светодиодов, которые обозначаются буквами HL, В зависимости от назначения диодов в схему обозначения вносятся дополнительные элементы, что и отражено на чертеже выше. Так как в схеме диодов бывает больше одного, то для удобства после букв VD или HL добавляется порядковый номер.

Проверить диод гораздо легче, если представлять, как он работает. А работает диод как ниппель. Когда Вы надуваете мячик, резиновую лодку или автомобильное колесо, то воздух в них входит, а обратно его не пускает ниппель.

Диод работает точно также. Только пропускает в одну сторону не воздух, а электрический ток. Поэтому для проверки диода нужен источник постоянного тока, которым и может служить мультиметр или стрелочный тестер, так как в них установлена батарейка.

Выше представлена структурная схема работы мультиметра или тестера в режиме измерения сопротивления. Как видно, на клеммы подается напряжение постоянного тока определенной полярности. Плюс принято подавать на красную клемму, а минус на черную. При прикосновении к выводам диода таким образом, что плюсовой выход прибора окажется на анодном выводе диода, а минусовой на катоде диода, то ток через диод пойдет. Если щупы поменять местами, то диод ток не пропустит.

Диод обычно может иметь три состояния – быть исправным, пробитым или в обрыве. При пробое диод превращается в отрезок провода, будет пропускать ток при любом порядке прикосновении щупов. При обрыве напротив, ток не будет идти никогда. Редко, но бывает и еще одно состояние, когда изменяется сопротивление перехода. Такую неисправность можно определить по показаниям на дисплее.

По выше приведенной инструкции можно проверять выпрямительные диоды, стабилитроны, диоды Шоттки и светодиоды, как с выводами, так и в SMD исполнении. Рассмотрим, как проверять диоды на практике.

В первую очередь необходимо, соблюдая цветовую маркировку, вставить в мультиметр щупы. Обычно в COM вставляется черный провод, а в V/R/f – красный (это плюсовой вывод батарейки). Далее необходимо установить переключатель режимов работы в положение прозвонки (если есть такая функция измерений), как на фотографии или в положение 2kOm. Включить прибор, сомкнуть концы щупов и убедиться в его работоспособности.

Практику начнем с проверки древнего германиевого диода Д7, этому экземпляру уже 53 года. Диоды на основе германия сейчас практически не выпускают из-за высокой стоимости самого германия и низкой предельной рабочей температуры, всего 80-100 °С. Но эти диоды имеют самое маленькое падение напряжения и уровень собственных шумов. Их очень ценят сборщики ламповых усилителей звука. В прямом включении падение напряжения на диоде из германия составляет всего 0,129 В. Стрелочный тестер покажет приблизительно 130 Ом. При смене полярности мультиметр показывает 1, стрелочный тестер покажет бесконечность, что означает очень большое сопротивление. Данный диод исправен.

Порядок проверки кремниевых диодов не отличается от проверки сделанных из германия. На корпусе диода, как правило, помечается вывод катода, это может быть окружность, линия или точка. В прямом включении падение на переходе диода составляет около 0,5 В. У мощных диодов напряжение падения меньше, и составляет около 0,4 В. Точно также, проверяются стабилитроны и диоды Шоттки. Падение напряжения у диодов Шоттки составляет около 0,2 В.

У мощных светодиодов на прямом переходе падает более 2 В и прибор может показывать 1. Но тут сам светодиод является индикатором исправности. Если при прямом включении видно, даже самое слабое свечение светодиода, то он исправен.

Надо заметить, что некоторые типы мощных светодиодов состоят из цепочки включенных последовательно несколько светодиодов и внешне это не заметно. Такие светодиоды иногда имеют падение напряжения до 30 В, и проверить их возможно только от блока питания с напряжением на выходе более 30В и включенным последовательно со светодиодом токоограничивающим резистором.

Проверка электролитических конденсаторов

Различают два основных вида конденсаторов, простые и электролитические. Простые конденсаторы можно включать в схему как угодно, а электролитические только с соблюдением полярности, иначе конденсатор выйдет из строя.

На электрических схемах конденсатор обозначается двумя параллельными линиями. При обозначении электролитического конденсатора обязательно обозначается его полярность подключения знаком «+».

Электролитические конденсаторы низко надежны, и являются самой распространенной причиной отказа электронных блоков изделий. Вздутый конденсатор в блоке питания компьютера или другого устройства, не редкая картина.

Тестером или мультиметром в режиме измерения сопротивления можно успешно проверять исправность электролитических конденсаторов, или как еще говорят, прозвонить. Конденсатор нужно выпаять из печатной платы и обязательно разрядить, чтобы не повредить прибор. Для этого нужно закоротить его выводы металлическим предметом, например пинцетом. Для проверки конденсатора переключатель на приборе нужно установить в режим измерения сопротивления в диапазоне сотен килоом или мегаом.

Далее нужно, прикоснуться щупами к выводам конденсатора. В момент касания стрелка прибора должна резко отклониться по шкале и медленно вернуться в положение бесконечного сопротивления. Скорость отклонения стрелки зависит от величины емкости конденсатора. Чем емкость конденсатора больше, тем медленнее будет возвращаться на место стрелка. Цифровой прибор (мультиметр) при прикосновении щупов к выводам конденсатора, сначала покажет маленькое сопротивление, а затем все возрастающее вплоть до сотен мегом.

Если поведение приборов отличается от выше описанного, например сопротивление конденсатора составляет ноль Ом или бесконечность, то в первом случае имеется пробой между обмотками конденсатора, а во втором, обрыв. Такой конденсатор неисправен и применению не подлежит.
