Схема подключения многоскоростного вентилятора: Подключение выключателя многоскоростного вентилятора вытяжки

Особеннности установки зимнего комплекта на сплит-системы 2




Фото 1. Пример установки регулятора

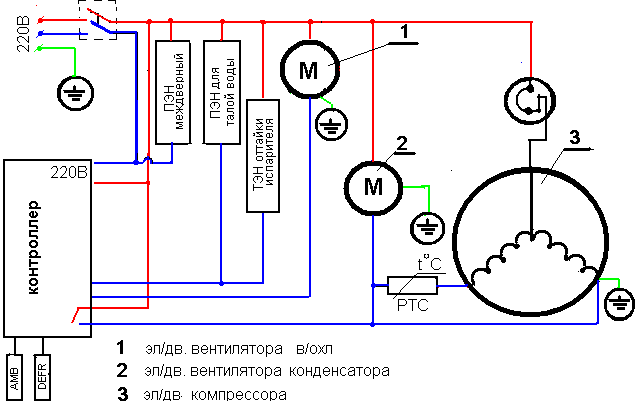

Установка и подключение регулятора давления LAC 1/4.

При выборе места установки и схемы подключения регулятора необходимо принимать во внимание следующее:

  1. место установки регулятора выбирается как можно ближе к соединительной колодке наружного блока кондиционера;
  2. органы регулировки должны быть доступны;
  3. питание на регулятор должно подаваться одновременно с подачей питания на компрессор;
  4. при подключении регулятора обязательно соблюдение правильности подключения нейтрального провода «N» и фазного провода «L»;
  5. нагрузка к регулятору (вентилятор наружного блока) подключается в разрыв нейтрального провода «N»;
  6. схема включения должна быть такой, чтобы при выходе из строя регулятора можно было легко восстановить первоначальную схему кондиционера;
  7. место установки сенсора должно быть выбрано правильно, при этом должен быть обеспечен хороший тепловой контакт чувствительного элемента датчика с поверхностью теплообменника.




Фото 2. Провода необходимые для подключения

Удачный вариант выбора места установки регулятора представлен на фотографии. Как видно, соединительная колодка находится достаточно близко, органы регулировки доступны, лицевая панель, на которой нанесена маркировка контактов регулятора, видна (фото 1).

Особенности подачи питания на регулятор.

Чтобы пустить в работу регулятор, необходимо подать на него питание и подключить нагрузку. При этом следует учитывать особенности работы регулятора.

При подаче питания на регулятор он реализует алгоритм пуска кондиционера, цель которого — сократить время выхода кондиционера на рабочий режим. Для этого в течение 30-40 секунд после подачи на него питания регулятор устанавливает минимальную скорость вращения вентилятора, чтобы давление конденсации быстрее достигло нужного значения; по истечении этого времени регулятор выбирает скорость в соответствии с настройкой и сигналом от сенсора. Поэтому желательно, чтобы питание на регулятор подавалось и исчезало одновременно с подачей и снятием питания на компрессор кондиционера.

Подключение контакта питания «L» регулятора (клеммы 2, 3).


Фото 3. При данном варианте установки нет хорошего контакта сенсора с теплообменником

Таким образом удачное решение при подключении регулятора — подключить контакт 2 «L» регулятора к контакту, на котором появляется фаза при включении компрессора.

В большинстве случаев потребители наружного блока подключаются к соединительной колодке через плоские ножевые клеммы шириной 6,3 мм. Такие же клеммы имеются и на регуляторе. Если на колодке имеется свободная клемма, соединенная с клеммой, на которой появляется фаза при включении компрессора, то контакт 2 регулятора соединяется с ней коротким проводником, на концах которого имеются гнездовые ножевые клеммы. Если свободной клеммы нет, то подключение может быть выполнено с помощью дополнительного тройного проводника, на одном конце которого подключены гнездовой и штыревой контакты, а на другом — гнездовой. Возмож ны варианты, когда удобно подключить питание на регулятор к клемме под винт, например на клемму пускателя; в этом случае необходимо использовать клемму соответствующей конструкции. Клемма 3 регулятора, обозначенная также «L», соединена внутри корпуса регулятора с клеммой 2 и может быть использована как дополнительная клемма при включении регулятора в схему кондиционера. При этом к этой клемме нельзя подключать нагрузку, потребляющую ток более 7 А, иначе перемычка может сгореть.

Подключение нейтрали и нагрузки.

Второй питающий провод для регулятора — нейтраль, и регулировка мощности, выдаваемой на нагрузку, также идет по нейтрали, поэтому процесс подключения нейтрали и нагрузки вполне логично объединяются.

Нагрузка регулятора — однофазный вентилятор, имеющий одну или несколько скоростей вращения. В абсолютном большинстве случаев один из проводов вентилятора подключается к общей нейтрали, а включение (или выбор скорости для многоскоростного вентилятора) производится подачей фазы на второй провод (один из оставшихся проводов для многоскоростного вентилятора).


Фото 4. В данном случае обеспечен хороший контакт

Учитывая это, для питания по нейтрали регулятора и подключения нагрузки удобно использовать клемму подключения вентилятора к нейтрали. При этом клемма с проводом, идущим к вентилятору, переносится на контакт 4 «N» регулятора, а вместо нее устанавливается перемычка на клемму 1 «N» регулятора.

Такое подключение позволяет быстро исключить регулятор из схемы управления вентилятором наружного блока кондиционера при необходимости. Достаточно убрать перемычку и перенести провод с контакта 4 «N» регулятора на контакт «N» колодки кондиционера.

Как видно, процесс подключения нагрузки достаточно простой и указанные правила можно распространить на любые варианты конфигурации наружных блоков. Для наружных блоков, имеющих два вентилятора, существует проблема выбора вентилятора, который следует использовать в качестве нагрузки. Она решается в результате исследования руководства по сервисному обслуживанию на кондиционер. Выбирают тот вентилятор, который остается работать при низкой температуре окружающего воздуха, реализуя минимальную производительность конденсатора наружного блока. Обычно это нижний вентилятор.

Подключение входа управления «тепло», «НН».


Фото 5. Дополнительная теплоизоляция повышает точность показаний сенсора

Этот вход используется для отключения регулятора при переключении реверсивного кондиционера в режим «Тепло». При этом клеммы 1 «N» и 4 «N» внутри регулятора соединяются между собой, и вентилятор переключается в режим полной скорости. Одну из клемм «НН» подключают к нейтрали, а вторую к контакту, на котором появляется фаза при переходе кондиционера в режим «тепло». Для подключения используют провода подходящей длины с гнездовыми разъемами на концах при наличии свободных клемм или тройники («гнездо-штырь-гнездо») при их отсутствии.

Для нереверсивных кондиционеров контакты «H H» не используют.

Провода, необходимые для подключения регулятора LAC 1/4 , изображены на фото 2.

Установка и подключение сенсора.

Операция является важной, поскольку информация о действительном значении температуры конденсации поступает именно от сенсора, и неправильная установка может привести к существенной ошибке определения температуры конденсации и, как следствие, неправильной работе регулятора.

При установке сенсора важными являются два обстоятельства:

  1. правильный выбор места установки сенсора;
  2. обеспечение хорошего теплового контакта между трубками теплообменника конденсатора и чувствительным элементом сенсора.

Место установки выбрано правильно, если сенсор установлен в зоне конденсации хладагента. Обычно это середина ближней к выходу трети односекционного теплообменника или середины любой секции для многосекционного. Установка датчика близко ко входу конденсатора (в области перегретого пара) завышает оценку температуры конденсации, а близко к выходу конденсатора (в области переохлажденной жидкости) занижает. Ошибка может составлять до 15°С.


Фото 6. Так выглядит полностью смонтированный регулятор

Обеспечить хороший тепловой контакт чувствительного элемента сенсора с трубкой конденсатора без дополнительных приспособлений оказалось достаточно сложно. Как видно на фотографии, после полной затяжки крепежного хомута между чувствительным элементом сенсора (прямоугольный выступ под термоусадочной трубкой с внутренней стороны хомута) и трубкой теплообменника остается значительный зазор (фото 3).

Устранить этот недостаток можно, если изменить схему крепления сенсора. При этом сенсор располагают не поперек, а вдоль трубки и крепят двумя дополнительными хомутами (фото 4).

Еще лучше, если перед креплением чувствительный элемент сверху накрыть теплоизоляцией (фото 5).

Смонтированный в соответствии с изложенными правилами регулятор изображен на фото 6.

Проверка правильности установки регулятора давления LAC 1/4.

На первом этапе проводим проверку регулятора в «холодном» режиме.

Для этого:

  1. производят отключение клеммы, по которой подается фаза на компрессор, тем самым обеспечивая возможность подачи питания на регулятор и вентилятор наружного блока без запуска в работу компрессора;
  2. подают питание на клеммы 1 и 2 регулятора.

Если все собрано правильно и регулятор исправен, вентилятор заработает со скоростью, соответствующей минимальной, и примерно через 30-40 секунд увеличит скорость до значения, соответствующего точке на рабочей характеристике при температуре, равной температуре окружающего воздуха в момент проведения измерений.

Если рабочая точка находится на наклонном участке характеристики, то при вращении потенциометра на лицевой панели регулятора вправо скорость вращения вентилятора должна уменьшиться, а влево — возрасти.

И наконец, если при подаче напряжения 220В на клеммы «НН» скорость вентилятора возрастет до максимальной, то регулятор давления конденсации полностью исправен.

После этого снимают питание с регулятора, потенциометры регулятора устанавливают в среднее положение, восстанавливают подключение компрессора и, если кондиционер смонтирован и исправен, производят пуск и подрегулировку регулятора на работающем кондиционере.

Об особенностях подключения дренажного нагревателя и нагревателя картера компрессора читайте в следующем номере журнала.

Леонид Корх, начальник сервисного центра группы компаний «СИЕСТА»



Переключатель для многоскоростных вентиляторов CDP-2/5 / CDP-3/5

  • Описание
  • Модификации
  • Загрузки
  • Варианты подключения переключателя

Описание

Описание


ПРИМЕНЕНИЕ

Для включения/выключения и переключения скоростей вентиляторов с многоскоростным двигателем.


КОНСТРУКЦИЯ

Корпус изготавливается из высококачественного пластика. Предназначен для внутристенного монтажа. Индекс защиты – IP40.

 УПРАВЛЕНИЕ

Возможно непосредственное переключение скоростей вентиляторов (схема № 1), а также включение и управление вентилятором совместно с освещением в помещении (схема № 2).


МОНТАЖ

Устанавливается внутри помещений на стене в скрытой монтажной коробке. Возможна установка в стандартные электромонтажные круглые коробки.

Модификации

Наименование модификации

CDP-2/5

CDP-3/5

Архив документов

Архив документов

Выберите тип документа

Название

Скачать

Смотреть

CDP-2/5 / CDP-3/5 — описание продукта (pdf 229. 46Kb)

CDP-3/5 — руководство пользователя (pdf 690Kb)

CDP-2/5 / CDP-3/5 — изображение (png 528.43Kb)

CDP-2/5 — руководство пользователя (pdf 110.65Kb)

Варианты подключения переключателя

Варианты подключения переключателя





Cхема № 1. Вентилятор с помощью внешнего переключателя S (например, CDP-3/5) может быть вручную включен на одну из требуемых 3-х скоростей или выключен.



Cхема № 2. Вентилятор с помощью внешнего переключателя S (например, CDP-3/5) может быть вручную включен на одну из 3-х скоростей, при этом освещение в помещении включается параллельно, или выключен, при этом освещение в помещении выключается.

Соединение двигателя охладителя с регулятором

Содержание

  • 1 Соединение моторного охладителя с регулятором
  • 2 3 Speed ​​Cooler Motor Connection
    • 2. 1 3 СКОРОСТЬ Охладителя мотор
    • 2.2 Подключение к холодильнику
  • 3 Best Air Cooler Buy здесь сейчас AMZN_ASS_AD_TYPE = «Ответственный_SARGE_WIDITLETEL»; amzn_assoc_tracking_id =»baljit0ae-21″; amzn_assoc_marketplace =»Амазонка»; amzn_assoc_region =»В»; amzn_assoc_placement =»»; amzn_assoc_search_type = «search_widget»; amzn_assoc_width =»auto»; amzn_assoc_height = «500»; amzn_assoc_default_search_category =»»; amzn_assoc_default_search_key = «воздушный охладитель»; amzn_assoc_theme = «свет»; amzn_assoc_bg_color = «FFFFFF»; .
  • 4 3-х скоростная схема подключения двигателя охладителя
  • 5 3 Провода подключения двигателя охладителя
  • 6 Схема подключения конденсатора двигателя охладителя
  • 7 Соединение двигателя охладителя с регулятором
  • 8 Обмотка двигателя охладителя Сообщение Мы рассмотрели ТОП-10 проблем с кулерами.

    1. Соединение мотора охладителя с 3 скоростями с регулятором
    2. Соединение двигателя охладителя
    3. Схема подключения двигателя охладителя
    4. Схема подключения двигателя 3-скоростного охладителя
    5. 3-проводное подключение двигателя охладителя
    6. Схема подключения двигателя трехскоростного охладителя
    7. Соединение многоскоростного охладителя
    8. Соединение обмотки 3-скоростного двигателя
    9. Соединение двигателя охладителя с поворотным переключателем
    10. Схема подключения воздухоохладителя

    Соединение мотора охладителя с регулятором

    Соединения в 3-х скоростном двигателе охладителя очень просты, условие состоит в том, что вы должны иметь полное представление об этом. В этом посте мы рассказали, как вы можете подключиться к 3-скоростному двигателю кулера, соединения Jai будут с помощью поворотного переключателя.

    Подключение 3-х скоростного двигателя охладителя

    В 3-х скоростном двигателе охладителя обмотки двигателя имеют в общей сложности 6 ПРОВОДОВ, из которых один провод является Общий провод , а другой так же 3 скорости и два конденсатора. Синий провод — это общий провод. Черный провод имеет высокую скорость. Красный провод — это средняя скорость, а белый провод — медленная скорость, при которой кулер работает медленнее всего, а черный провод работает кулер быстрее.

    Поворотный переключатель двигателя охладителя имеет 4 положения.

    •  ОДНА ЦИФРА          P  (Это входной источник точка)
    • ДВА ЧИСЛА         1  (Это высокоскоростная точка )
    • ТРИ ЧИСЛА       2 (это точка средней скорости )
    •  ЧЕТЫРЕ ЦИФРЫ       3 (Это Низкоскоростная точка )

    Электропроводка двигателя 3-х скоростного охладителя

    Как показано на схеме, мы подсоединим основной провод питания сзади к точке P поворотного переключателя и поместим черный провод охладителя на номер 1 часть. И поместите провод красного цвета в точку 2-й номер . И мы поместим белый провод в 3-й точке номера.

    А из обмотки кулера будет выходить два провода которые будут конденсатором, один из этих проводов будет проходить через прямую пусковую обмотку а другой провод как показано на схеме, ходовой будет соединен с красный провод, если хотите, он будет белого цвета. Также можно соединить проволокой.

    Подключение мотора кулера

    В этом посте мы привели несколько фото и схемы для вашего удобства, вы их хорошо видите и вместе с этим я также дал ссылки на видео нашего канала YouTube ниже,

    Вы можете легко подключиться к двигателю кулера, посмотрев это видео. Хм. Если вы столкнулись с какой-либо проблемой или у вас возникла какая-либо проблема, то напишите ниже в поле для комментариев к этому посту, мы дадим вам ОТВЕТ как можно скорее, и не забудьте поставить лайк этому посту.

    Лучший воздушный охладитель Купить здесь и сейчас.

    Схема подключения трехскоростного двигателя охладителя



    Соединение двигателя охладителя с регулятором

    С помощью этой схемы вы можете легко подключить трехскоростной двигатель охладителя .

    3-проводное подключение двигателя охладителя

    3-проводное подключение двигателя охладителя



    Схема подключения конденсатора двигателя охладителя



    Cooler Motor Concacitor Connection

    Моторное соединение охладителя с регулятором

    Охладный моторная ветра

    24 SLOT COOLE MOTOR WIMOWNING VIDEY

    ЗДЕСЬ. Данные об оборотах катушки перемотки двигателя

  • Перемотка двигателя высокоскоростного потолочного вентилятора на хинди
  • Электродвигатель охладителя алюминиевой проволоки 24 слот
  • Обмотка двигателя вытяжного вентилятора 18 дюймов 24 слота
  • соединение двигателя многоскоростного охладителя
  • Данные об обмотке двигателя 18-дюймового вытяжного вентилятора
  • Как заменить конденсатор насоса Tulu
  • Данные об обмотке двигателя высокоскоростного настенного вентилятора
  • Подключение стиральной машины #Таймер
  • Потолочный вентилятор перемотка 12+12

    • Распространяйте любовь

    Проводка многоскоростного вентилятора для термостата

    Привет всем,

    Я только что получил новый интеллектуальный термостат (ecobee) и считаю, что моя печь может работать на нескольких скоростях, но у меня возникли проблемы с чтением проводки, чтобы выяснить, какие контакты подключить.

    В настоящее время я использую провода R (горячее), W (тепло), C (питание) и G (вентилятор).

    G похоже на высокую скорость вращения вентилятора. Я думал, что если бы я использовал GH, у меня была бы более низкая скорость, но вентилятор просто выключается с помощью этого контакта. Может Х? Тот факт, что H и GH находятся на той же стороне трансформатора, что и R, заставляет меня задуматься, не работают ли они так, как я пытаюсь заставить их работать. Тем не менее, я не очень хорошо разбираюсь в этих диаграммах, поэтому надеюсь, что кто-то может помочь.

    Спасибо
