Схема Подключения Магнитолы По Цветам

Выбирать размер автомагнитолы долго не приходится, ведь если вы обладатель автомобиля с магнитолой типа 1-DIN, то поставить двухдиновый вариант попросту не получится.

Распиновка разъема штатной магнитолы

Как подключить магнитолу в машине

Обычно как расположены провода, так и надо подключать колонки, то есть передние две пары более светлых проводов они идут на передние динамики, а задние провода на задние динамики. Поскольку сложности установки возникают именно при отсутствии ISO-переходника, то все провода должны быть зачищены и после заизолированы.

Кроме того, такая схема потребляет намного больше электроэнергии.

Этот метод не самый лучший, но к нему очень часто прибегают не только автолюбители, но и в автомастерских. Соединение проводов аудиосистемы и автомобиля выполняется в соответствии с цветовой маркировки.

Отключите аккумулятор, следите за цветами проводов и никаких проблем у вас не возникнет. Плюс правого переднего динамика; Зеленый с полосой маркировка RL-. Также в более дорогих моделях присутствует LCD дисплей, поддержка просмотра видео, просмотр TV каналов, система навигации и еще много интересных функций.

Они имеют по парные цвета. Поэтому стоит задуматься, что важнее: независимая от замка зажигания работа магнитолы или долговременная работа аккумулятора?

Как установить автомагнитолу

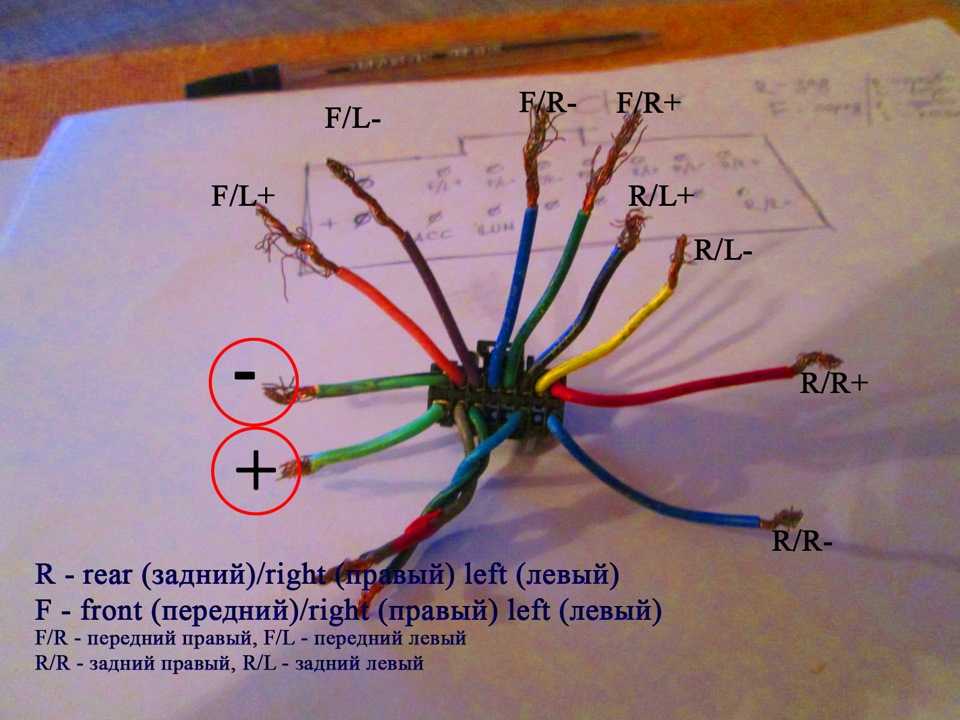

Плюс левого заднего динамика; Фиолетовый с полосой маркировка RR-. Если имеется представление об электрооборудовании автомобиля, подключении проводов и немножко аккуратности в работе, то в силах произвести подключение своими руками. Чтобы подсоединить пассивную достаточно вставить ее штекер в гнездо.

Как видно, подключение автомагнитолы по цвету проводов не является сложным и при внимательном подходе займет не более часов. Отсутствует вывод проводов питания или же это было сделано неправильно. Работа с автомагнитолами 2 din Процесс схож, но есть несколько нюансов.

Навигация по записям

Подключение динамиков Данную процедуру выполняют внимательно и аккуратно, так как от этого зависит не только чистота звучания, но и работа и долговечность магнитолы и динамиков. MUTE Отвечает за отключение звука при нажатии кнопки.

Иногда их бывает два, и они контролируют работу приборов, которые действуют только при включенной системе. Чтобы обеспечить безопасность, отключите аккумулятор.

Если в приобретенной магнитоле разъем не совпадает с автомобильным, то тоже ничего страшного.

Будет лучше использовать термоусадочные кембрики и другие меры предосторожности. Двухдиновые магнитолы в два раза больше однодиновых, что позволяет производителям делать модели с большим сенсорным экраном, а также внедрять большее количество мультимедийных функций. Конечно, минусом в этом случае будет то, что магнитола все время находится в режиме ожидания. Если в автомобиле отсутствует штатная проводка от АКБ, вам понадобится медный многожильный провод сечения примерно 4,2 мм2.

Подключения и установка автомагнитолы

Не рекомендуется подключать приспособление к прикуривателю или замку зажигания. Поищите в магазинах адаптер для мультируля.

Белый провод ANT Провод с данной маркировкой отвечает за управление автомагнитоле антенной. Как подключить автомагнитолу и не запутаться в проводах? Японские, корейские и американские обычно работают с 2 din — такие модели имеют в 2 раза большую высоту, так что в машине должна иметься ниша соответствующего размера. Способ подключения с помощью сигнализации Часто водитель думает, отключил я музыку в машине или нет на стоянке. Таким образом, и выделяются три основных варианта процедуры самостоятельного подключения магнитолы.

Подключения и установка автомагнитолы

Минимальная длина проводов уменьшает сопротивление, искажающее звук. Иногда при несоблюдении фазировки возникают некоторые неполадки, а именно искаженная передача низких частот и басов. Если ваши динамики оснащены разъемами подобного типа, вы можете использовать для подключения именно их. Будет лучше использовать термоусадочные кембрики и другие меры предосторожности. Вот и все дела.

Схема подключения магнитолы 2 дин 7018B wilkYdin к автомобилю

В данной статье постараемся осветить наиболее частые вопросы обладателей популярной модели автомагнитолы 7018B. Данная магнитола является универсальной и имеет стандарт размера 2 дин.

1. Подключение магнитолы 2 дин к автомобилю. Инструкция и описание основных функций

1.1. Распиновка автомагнитолы 7018B wilkYdin (подключение)

1.2. Настройка и управление Радио

1.3. Быстрая настройка звука и экрана

1.4. Воспроизведение с карт памяти USB / MicroDS (TF)

1. 5. Пульт Д/У – описание функций

1.6. Мультируль. Подключение нарульных контроллеров. Настройка мультируля на магнитоле.

Распиновка автомагнитолы 7018B wilkYdin (подключение)

Схема подключения магнитолы типоразмера 2 дин является универсальной и подобна большинству других стандартных автомагнитол. Магнитола обладает стандартным универсальным разъемом ISO.

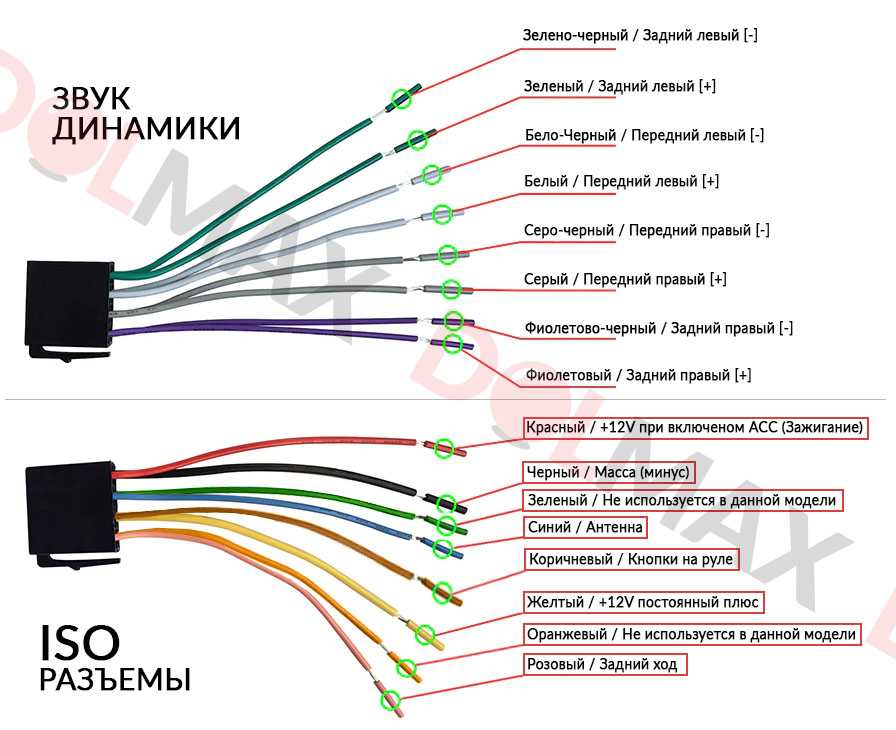

Автомагнитола 7018B wilkYdin имеет два разъема – кабеля подключения.

Кабель A – отвечает за питание и контроль устройств.

Процесс правильного подключения важен для того, чтобы автомагнитола была правильно подсоеденина к кабелям питания, что обеспечит сохранение настроек при заглушенном автомобиле. Для включения магнитолы 2 din 7018B необходимо подключить всего 3 провода из шлейфа А. Красный, Желтый, Черный.

Красный – подключается к сигнальному проводу зажигания ACC (12V). Это необходимо для подачи напряжения в момент включения автомобиля, что обеспечивает автоматическое включение магнитолы.
Желтый – это кабель постоянного тока +12V, который поддерживает заряд, идущий от АКБ. Это подключение позволяет быть автомагнитоле 2 дин постоянно подключенной к сети питания и сохранять все настройки (дата, время, язык, эквалайзер и пр.) даже в выключенном состоянии.
Черный – минусовой кабель, или как еще называют – масса или земля (GND), замыкает электроцепь.

Кабель В – 8 пинов – выходов для подключения динамиков. Цвета, а также полюсность (плюсы и минусы) указаны на схеме. К каждому динамику подключается два провода + и -. Цвет соответствует местоположению колонки.

Настройка и управление Радио

Убедитесь, что антенна подключена в разъем для антенны на магнитоле.

AS – автоматический поиск станций. Произойдет сканирование всех доступных частот, которые будут автоматически сохранены.
FM1 / FM2 / FM3 – переключает наборы сохраненных радиостанций – по 6 станицй. Итого запомнить можно до 18 радиостанций. Чтобы сохранить текущую станцию, нужно нажать и подержать кнопку канала, тогда частота на нем изменится на текущую и она сохранится.
PS – режим ручного поиска – осуществляет сканирование от текущей частоты до поимки следующей радиостанции.
EQ – настройки эквалайзера и распределение баланса аудио по салону автомобиля.
LOC – переключение режима приема радиостанций. LOC – локальный прием радиостанций, повторное нажатие — активируется DX (прием станций текущего диапазона).
- LOCAL — местный режим, полезно включать, если вы живете в крупном городе, например Москва. Но при этом многие радиостанции исчезают, остаются только местные. В небольших городах толку мало — местные радиостанции могут иметь плохой прием, звук, тихая громкость.
- DX — предназначен для приема станций с дальнего расстояния, которые имеют слабый сигнал (рекомендуется).
Моно / Стерео – переключение режима воспроизведения на моно или стерео.
Сохраненные радиостанции – сохраняются при автоматическим сканировани (1). Также можно установить любую волну вручную. Для этого, находясь на текущей нужной радиоволне, нажмите и подержите одну из кнопок. Частота станции зафиксируется на ней.
Переключение по сохраненным станциям.

Быстрая настройка звука и экрана

Для быстрой настройки частот, распределения звука по салону, эквалайзера и изображения экрана воспользуйтесь регулятором громкости.

Нажмите на регулятор (1) и подержите около секунды, появится окно с указанием опции в центре экрана. Находясь на данной опции, отрегулируйте ее вращением регулятора.

Повторное короткое нажатие приведет к смене на следующую опцию. Порядок опций настройки:

BAS – регулировка нижних частот
TRE – регулировка средних частот
BAL – смещение звука в правую или левую часть салона
ФАД – смещение звука в переднюю или заднюю часть салона
EQ – переключение предустановленных режимов эквалайзера
Усиление громкости

Настройка экрана магнитолы 7018B wilkYdin

Яркость
Контрастность
Насыщенность
Оттенок

Воспроизведение с карт памяти USB / MicroDS (TF)

Магнитола 7018B wilkYdin предоставляет удобный проводник файлов внешних носителей. Вы можете одновременно использовать USB флеш карту и MicroSD (TF) карту. Вы сможете выбрать “Проводник” для того чтобы просматривать все содержимое носителей в браузере. Слоты для подключения USB и TF карты находятся на передней панели автомагнитолы.

Также, вы можете выбрать один из пунктов основного меню на главном экране магнитолы – Аудио / Кино / Фото – тогда браузер отсортирует все данные на носителях по соответствующему типу файлов, которые вы также сможете просматривать и выбирать. Возможен запуск слайдшоу из фото файлов.

В процессе проигрывания видео, коснитесь экрана, чтобы вызвать дополнительное меню управления просмотром.

Пульт Д/У – описание функций

Мультируль. Подключение нарульных контроллеров. Настройка мультируля на магнитоле.

На данной модели автомагнитолы доступна функция подключения одного набора штатных кнопок управления на руле автомобиля. Если у вас нет нарульных контроллеров, то вы можете приобрести дополнительно нарульный пульт управления.

Для подключения мультируля нужно корректно определить провод, отвечающий за передачу сигнала от кнопок руля вашего автомобиля на магнитолу и провод заземления нарульных контроллеров.

Сделать это можно с помощью схемы распиновки вашего авто. Чаще всего данные провода на схеме могут обозначаться как:

Steering_Wheel Remocon – провод питания кнопок и
Steering_Wheel Remocon_GND – провод заземления кнопок.

После того, как провода определены, вам нужно:

Подключить провод от автомагнитолы А3 (коричневый) к Steering_Wheel Remocon.
Провод заземления Steering_Wheel Remocon_GND на массу автомобиля, либо на черный провод (-) магнитолы.

На этом подключение мультируля завершено, теперь останется только провести обучение кнопок на магнитоле.

Обучение кнопок руля на магнитоле 7018B

Перейдите в Настройки и выберите пункт “Рулевое упр.”

Для обучения необходимо выбрать функцию и послать сигнал с соответствующей кнопки на руле. Затем сохраните.

Выйдите в главное меню и проверьте работу всех кнопок. При необходимости повторите процедуру.

Цветовые коды проводки автомобильной стереосистемы

Aftermarket

На приведенном ниже рисунке показаны цветовые коды проводки жгута проводов для вторичного рынка CEA, который входит в комплект большинства радиостанций. Такие бренды, как Pioneer, Alpine, Sony, Kenwood, JVC, Boss и Jensen.

Легко ли установить жгуты проводов для радио?

Как правило, при установке новой автомобильной стереосистемы в автомобиль вам потребуется дополнительный жгут проводов, который крепится к заводскому жгуту, который вы сняли с задней части заводской магнитолы во время ее снятия.

Вы, по сути, продолжаете движение электрической цепи, когда подключаете жгут проводов к своей стереосистеме. Обязательно используйте подходящие инструменты, такие как припой для соединения или «обжимные колпачки». Обжимные колпачки довольно легко найти в местном магазине запчастей, даже в местном магазине автозвука.

Пайка немного сложнее, вы используете паяльник, который сильно нагревается, чтобы расплавить припой, не содержащий светодиодов, на проводное соединение. Обещаю, это проще, чем кажется.

Вот короткое видео с довольно подробным объяснением подключения жгута проводов. Обратите внимание, как аккуратно он держит свои провода, это важно. Аккуратность проводки может помочь снизить вероятность короткого замыкания проводов.

Цветовые коды проводки стереосистемы вторичного рынка

Зачем мне жгут проводов вторичного рынка?

Этот адаптер жгута проводов, который вам нужен, зависит от года выпуска, марки и модели вашего автомобиля. Круто то, что он также соответствует тем же цветовым кодам проводки CEA, которые показаны на рисунке выше. Так что все, что вам нужно сделать, это соединить их, сопоставив их цвет к цвету.

Как найти нужный жгут проводов?

Поверьте мне, в этом нет никакого искусства, и вам не нужно высшее образование, чтобы найти правильную подвеску для вашего автомобиля. Тем не менее, есть несколько кусочков информации, которые вам нужно знать, чтобы узнать. Вы их очень хорошо знаете… ну… ты должен. Все они имеют отношение к вашему автомобилю и возможностям, которые у него могут быть, а могут и не быть.

Год вашего автомобиля?
Марка вашего автомобиля?
Модель вашего автомобиля?
Есть ли у вас в настоящее время система заводского усилителя?
У вас уже есть вторичный радиоприемник?

Если вы ответили «да» на номер 5 , то, скорее всего, вам не понадобится жгут для радио. Обычно магазины используют жгут проводов для установки радиоприемников послепродажного обслуживания, при условии, что на рынке есть жгут проводов для этого автомобиля.

Если вы ответили «да» на номер 4 , вам понадобится специальный жгут, который подает сигнал низкого уровня на ваш заводской усилитель. Вы можете не знать, что у вас есть усилитель или заводской сабвуфер. Дилеры обычно не объясняют характеристики вашей звуковой системы, они скорее просто возьмут ваши деньги.

Если вы ищете жгут проводов для вашего конкретного автомобиля, я рекомендую использовать это простое руководство по подбору автомобиля. Все, что вам нужно сделать, это ввести информацию о вашем транспортном средстве, и они покажут вам все, что вам нужно! Если у вас есть какие-либо вопросы, вы можете связаться с нами, отправив нам сообщение на Facebook.

Новое руководство по цветам проводов автомобильной стереосистемы 2022 – CarAudioBible

Руководство по цветам проводов автомобильной стереосистемы вторичного рынка

Вы немного фанат автомобильной аудиосистемы?

Вам нравится модернизировать и модифицировать автомобильную стереосистему?

Если это так, вас, вероятно, заинтересует множество цветов, которые могут быть у разных проводов при установке на вторичном рынке.

Понимая назначение каждого провода и связанный с ним цвет, вы можете сделать свою установку аккуратной и профессиональной, и все будет работать идеально, когда все подключено.

Этот пост в блоге ответит на этот и другие вопросы. Продолжайте читать, чтобы узнать все, что вам нужно знать об установке новой автомобильной стереосистемы!

Цвета проводов автомобильной стереосистемы

На схемах подключения автомобильных стереосистем вторичного рынка показаны все необходимые провода, необходимые для подачи питания, звука, подключения внешних устройств и динамиков, и это лишь некоторые из них. Цвета проводов вторичного рынка обычно показаны на схеме по номерам.

Чем больше у вас проводов, тем больше функций будет у вашей стереосистемы. Цвета проводов автомобильной стереосистемы на вторичном рынке совпадают с цветом пластиковых разъемов на обоих концах каждого провода, независимо от марки или типа автомобильной стереосистемы.

Стандартные цвета проводов обычно включают питание, заземление, динамики и дистанционное включение (для усилителей). Цвета проводов вторичного рынка также могут включать USB-соединения для MP3-плееров или других устройств. Цветовые коды проводов вторичного рынка не являются универсальными, независимо от того, какая марка установлена на вашем автомобиле.

Провода какого цвета соединяются вместе в автомобильной магнитоле?

При подключении автомобильной стереосистемы вы увидите четырехцветный провод. Это следующие цвета: желтый, оранжевый, красный и черный. Цветовые коды автомобильной стереосистемы на вторичном рынке не являются стандартными кодами проводов, которые поставляются с завода.

Провод заземления:

Провод заземления обычно зеленого или черного цвета. Желто-зеленый провод обычно используется в качестве провода заземления, потому что он не будет вызывать помех в радиостанции, как другие заземления.

Провод питания:

Синий обычно используется для провода питания в большинстве автомобильных стереосистем вторичного рынка. Также возможно, что ваш провод питания может быть красного цвета.

Провод динамика:

Провод с серой полосой — это положительный провод (+) правого динамика. Провод с черной полосой — это минус (-) того же динамика.

Белые провода идут к левому переднему динамику, фиолетовые — к правому заднему динамику, а зеленые — к левому заднему динамику.

Провода динамиков обычно бывают белыми или черными, но также возможно, что цвет может варьироваться в зависимости от производителя и личных предпочтений.

Провод антенны:

Провода антенны обычно бывают синего или черного цвета. Это действительно меняется между различными марками автомобильных стереосистем послепродажного обслуживания. Всегда проверяйте цветовую маркировку входных и выходных проводов, чтобы убедиться, что они совпадают при подключении автомобильной стереосистемы.

Таблица цветов проводов автомобильной стереосистемы вторичного рынка

Цвет	Тип	Полярность	Описание
Красный	Питание	+	Зажигание 12 В (дополнительное питание)
Желтый	Питание	+	Память 12 В (постоянная мощность)
Оранжевый	Питание/Подсветка	+	Провод диммера/подсветки 12 В
Черный	Заземление	–	Заземление стереошасси
Синий	Антенна	+	Питание антенны
Синяя/белая полоса	Усилитель	+	Включение усилителя
Серый	Динамик	+	Правый передний динамик
Серая/черная полоса	Динамик	–	Правый передний динамик
Фиолетовый	Динамик	+	Задний правый динамик
Фиолетовая/черная полоса	Динамик	–	Задний правый динамик
Белый	Динамик	+	Левый передний динамик
Белая/черная полоса	Динамик	–	Левый передний динамик
Зеленый	Динамик	+	Задний левый динамик
Зеленая/черная полоса	Динамик	–	Левый задний динамик
Розовый	Разное.	+	Датчик скорости автомобиля
Коричневый	Разное.	+	Отключение звука
Светло-фиолетовый	Разное.	+	Триггер задней передачи
Светло-зеленый	Разное.	–	Стояночный тормоз

Связанные статьи

Лучшая двойная дин -блок Carplay Carplay [2022 модели]
.
Если вы хотите модернизировать аудиосистему своего автомобиля, установив новую автомобильную стереосистему, вам необходимо знать, как подключить стереопровода. Хотя на рынке представлено много различных типов и марок автомобильных стереосистем, все они имеют четыре основных проводных соединения: питание, заземление, аудиовход и видеовход. В зависимости от характеристик вашей автомобильной стереосистемы у вас также могут быть дополнительные проводные соединения для таких вещей, как встроенный усилитель или сабвуфер.
Чтобы правильно подключить провода автомобильной стереосистемы, вам потребуются кусачки/инструмент для зачистки проводов и обжимной инструмент. Вам также необходимо свериться со схемой подключения автомобильной стереосистемы, чтобы определить, какой провод куда идет.
1. Отрежьте концы проводов с помощью кусачек/инструмента для зачистки проводов. Не забудьте оставить около дюйма проволоки, чтобы у вас было достаточно для работы.
2. Снимите около ½ дюйма изоляции с каждого конца провода с помощью инструмента для зачистки проводов.
3. Совместите каждый конец провода с соответствующим проводом в жгуте проводов автомобильной стереосистемы.
4. Используйте обжимной инструмент для закрепления каждого соединения проводов.
5. Подсоедините провод заземления к металлической точке заземления в автомобиле.
6. Подсоедините провод питания к положительной клемме автомобильного аккумулятора.
7. Протяните провода аудиовхода и видеовхода к портам аудиовхода и видеовхода вашей автомобильной стереосистемы.
8. Если автомобильная стереосистема имеет встроенный усилитель, подключите провод включения усилителя к замку зажигания автомобиля.
9. Если в вашей автомобильной стереосистеме есть сабвуфер, подключите провод сабвуфера к клеммам на сабвуфере.
10. Проверьте автомобильную стереосистему, чтобы убедиться, что все работает правильно.
Теперь, когда вы знаете, как подключать провода автомобильной стереосистемы, вы можете модернизировать аудиосистему своего автомобиля, установив новую автомобильную стереосистему. Просто обязательно сверьтесь со схемой подключения автомобильной стереосистемы и используйте соответствующие кусачки/инструменты для зачистки проводов и обжимные инструменты, чтобы обеспечить надежное соединение.
Как установить неоригинальную стереосистему без ремня безопасности?
Чтобы установить стереосистему без проводов в автомобиле, вам необходимо определить цвета проводов, проверив их в Интернете или вытащив собственную стереосистему. Если вы не можете их найти, похоже, пришло время для сеанса паяльника.
Что все это значит?
Если вы устанавливаете автомобильную стереосистему вторичного рынка в свой автомобиль, вы можете столкнуться с проблемой подбора проводов к правильному динамику, аккумулятору и другим компонентам.
Эти таблицы должны помочь вам определить, какие цвета проводов стереосистемы послепродажного обслуживания предназначены для питания, заземления, постоянного питания 12 В (память), подсветки (для дисплея) и динамиков.
Прежде чем приступить к установке автомобильной стереосистемы вторичного рынка в свой автомобиль, убедитесь, что вы знаете, какие цвета проводов соответствуют компонентам вашего автомобиля — вы же не хотите, установив стереосистему на полпути, узнать, Я случайно подключил кабель аккумулятора к динамику!
Для некоторых неоригинальных стереосистем может потребоваться собственная таблица цветов проводов. Перед подключением новой стереосистемы ознакомьтесь со спецификациями продукта.
Схема подключения автомобильной стереосистемы Android на китайском языке
Часто задаваемые вопросы
Что такое розовый провод на автомобильной стереосистеме
Розовый провод на автомобильной стереосистеме обычно используется для дистанционного сигнала включения. Этот сигнал сообщает стереосистеме о включении при включении зажигания. Если в вашей автомобильной стереосистеме нет провода дистанционного включения, возможно, вам не удастся его установить.
Есть и другие функции, которые может выполнять розовый провод, в зависимости от марки и модели вашей автомобильной стереосистемы. Например, в некоторых стереосистемах розовый провод используется для управления функцией диммера. Обратитесь к документации вашей автомобильной стереосистемы, чтобы определить, какую роль розовый провод играет в ее работе в целом.
Что произойдет, если вы перепутаете положительный и отрицательный провода динамика?
Если вы перепутаете положительный и отрицательный провода динамиков, сигналы будут компенсировать друг друга. Это связано с тем, что звук — это волновое явление, а формы волны могут разрушать друг друга, а это означает, что когда две формы волны идеально совпадают, они могут «уравновешивать» друг друга. Таким образом, если у вас есть один положительный сигнал, а другой отрицательный, они будут компенсировать друг друга, и вы ничего не услышите.
