Как подключить люстру с вентилятором: простые и сложные варианты
Сегодня существует огромный выбор светильников и люстр с разнообразными «наворотами». Проблема подключения их довольно актуальна, но не всегда всё ограничивается двумя проводками. Посему первое, на что нужно обратить внимание, приобретая подобный осветительный прибор, — это на наличие инструкции в коробке с люстрой.
В некоторых случаях бывает так, что изготовитель особо не утруждает себя комплектацией, а изделие вроде как понравилось. Встаёт дилемма — как его подключить? Вот ниже мы и проведём разбор различных вариантов подключения.
Содержание статьи
- Типы люстр
- От чего зависит сложность подключения
- Простейшая схема
- Типы заземлений
Типы люстр
Рассмотреть каждую схему подключения отдельно фактически невозможно, так как каждый отдельный производитель использует собственную схему — тут уж, как говорится, «каждый суслик в поле — агроном».
Однако сами изделия можно условно разделить по принципу работы на следующие подгруппы:
- с прямым включением элементов;
- с раздельным включением;
- с поддержкой нескольких режимов вращения лопастей, горения люстры;
- с датчиками, позволяющими прибору реагировать на движение;
- с отдельным блоком управления, который позволяет производить тонкую настройку;
- комбинированные варианты.
Наиболее простая модель — представители первой вышеуказанной группы, так как их подключение фактически ничем не отличается от обычного осветительного прибора, за исключением того, что придётся также учитывать питание, идущее к вентилятору. Управление осуществляется при помощи выключателя с одной клавишей, то есть фактически такой прибор имеет только два режима — «включить» и «выключить».
От чего зависит сложность подключения
Стоит заметить, что чем больше функций подразумевает подобная люстра, тем сложнее, скорее всего, будет подключение.
Возможно, потребуется замена уже смонтированного одноклавишного выключателя на двухклавишный, а то и вовсе придётся либо менять проводку, либо возвращать изделие в магазин.
Словом, в зависимости от выбранного изделия, меняется и схема его подключения. В данном случае действует железное правило — чётко представляйте себе, что и к чему вы сейчас подсоединяете. Иначе вполне можно добиться «потрясающих» результатов в виде короткого замыкания и выгорания проводки. И ещё — все монтажные работы следует осуществлять при снятом электропитании, не надеясь на «авось».
Простейшая схема
При правильном подключении через одноклавишный выключатель сразу включается люстра и вентилятор. Производится оно как и в случае с обыкновенной люстрой безо всяких «наворотов» и изысков, особо описывать здесь и нечего. Главное — не перепутать «ноль» с «фазой» при подсоединении самого выключателя.
Простейшее подключение люстры с вентилятором

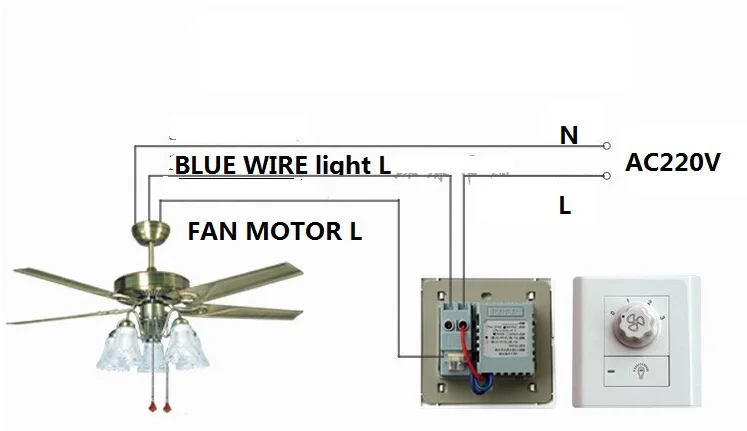

В данном случае понадобится отдельно заводить питание на саму люстру и на вентилятор, от разных клавиш выключателя, и их должно быть как минимум две. Если светильников несколько на один выключатель с кучей клавиш, то возможны и более сложные варианты решений — включение всех люстр сразу либо по отдельности, вместе с вентиляторами или так же отдельно.
Многоклавишный выключатель для сложных вариантов подключения
Типы заземлений
При подключении люстры важную роль играет тип заземления в жилище. Чтобы его определить, иногда достаточно вспомнить, насколько давно строился дом и когда менялась проводка в нём. К примеру, в старых домах, где не меняли проводку на современный лад, тип заземления, как правило, TN-C.
Чтобы было понятнее, о чём речь — это заземление подразумевает проведение в квартиру два провода — «нуля» и «фазы». При этом, обратите внимание, проводники N, PE («рабочий ноль» и «земля») — совмещённые.
Достаточно правильно подключить проводники на клеммной коробке, чтобы люстра нормально функционировала. Такое заземление потенциально опасно при обрыве «нуля» в связи с возможностью появления линейного напряжения на корпусах электроприборов.
В новых домах присутствует другая схема заземления — TN-S, она несколько сложнее. Помимо уже двух имеющихся проводов «фазы» и «нуля», добавляется ещё провод заземления, который аналогично выведен в квартиру — так называемый «защитный ноль». Такое решение — наиболее актуально в настоящее время. Это связано с тем, что появившийся проводник PE («защитная земля») позволяет заземлить все электрические приборы, которые присутствуют в квартире, при этом уравняв их потенциалы. Само заземление может находиться прямо на питающей дом подстанции.
Подключение к этой схеме имеют возможность только современные приборы, и то далеко не все. Если провода на светильнике три, а проводка в доме старая — расстраиваться не надо.
Люстра и без заземления будет нормально работать. А вот если в доме заземление нового типа (TN-S) — тут уж лучше приобретать современную люстру с трёхжильным проводом.
Схема подключения люстра вентилятор
Главная / Советы электрика / Схема подключения вентилятора внутри люстры
Содержание
- 1 Какова схема подключения вентилятора смежного с люстрой
- 2 Несложная схема подключения вентилятора и люстры
Какова схема подключения вентилятора смежного с люстрой
План подключения вентилятора с люстрой — удобен. Этот прибор совмещает два устройства в одном, обеспечить общее освещение помещения и создать движение воздуха в жаркую безветренную погоду, сэкономив при этом на кондиционере. Чаще всего такие вентиляторы располагаются в офисных зданиях или маленьких съемных мастерских, но могут располагаться и в быту. При покупке такого вентилятора, проследите, чтобы в комплект прилагалась инструкция. Раньше производители добавляли в нее раздел о схеме работы, но из-за частых случаев копирования, перестали это делать.
Но если не вдаваться в подробности, то план подключения вентиляции внутри люстры довольно простой. В осветитель встроен двигатель, который может включаться как отдельным включателем или комбинаций включения (повторное включение), так и вместе с осветителем. Последняя схема подключения вентилятора не рекомендуется к использованию, и встречается довольно редко. Не рекомендуется она из-за ограничения такой схемы — при включении освещения вентилятор всегда работает, что в холодную погоду излишне. Рекомендуемая схема подключения — раздельная, когда работа каждой функции регулируется собственным выключателем.
Несложная схема подключения вентилятора и люстры
Если вы подбираете вентилятор с люстрой для дома или домашней мастерской обратите внимание на способ заземления люстры, в квартирах это TN-C. В офисных зданиях или бытовках способы заземления могут разниться, соответственно можно ошибиться. От заземления зависит необходимое количество проводов подведенных к вентилятору и щитку.
Внимание заземление типа ТТ ни в коем случае не должно соприкасаться с другими электрическими приборами. Если говорить о системе TN-C, то через щиток к осветителю будут протянуты два кабеля, фаза и ноль.
Необходимо будет подключить на распределителе ноль и PE через клеммы. Внимание: соблюдайте технику безопасности. При работе с электроприборами необходимо обесточить сеть, и проверить при помощи мультиметра отсутствие напряжения на проводах. Только после этого приступать к работе. На распределителе для соединения проводов используйте клеммы, ни в коем случае не делайте скруток.
В новых домах уже можно использовать систему заземления TN-S. Ее использование рекомендовано и стоит в приоритете для обеспечения безопасности.
Использование TN-S, подразумевает наличие в электропроводке трехжильного медного кабеля, одна из жил которого, служит для заземления цепи и подключается в распределительно
Схема подключения вентилятора различна, но все их озвучить не представляется возможным. При покупке читайте инструкцию, пользуйтесь предлагаемой рекомендацией.
Схема подключения вентилятора с люстрой 2015-08-30
Комплект потолочного вентилятора/освещения
Схемы подключения
Автор: Dale Cox
Домашняя страница
Отделка молдинга
Электропроводка
Строительство и ремонт
Ремонт стен
Покраска дома
Уборка и ремонт
видео своими руками
Перед началом электромонтажных работ проверьте требования к разрешению.
Как читать эти схемы.
На этой странице приведены схемы подключения бытовых вентиляторов, в том числе: потолочные вентиляторы и комплекты освещения, диммеры, регуляторы скорости вращения вентиляторов, 3-позиционные переключатели вентиляторов.
Цвета проводов в базовом комплекте вентилятора/светильника обычно черные, синие, белые и зеленые.
Это относится к большинству потолочных вентиляторов Hunter и Harbour Breeze, которые можно найти в местном магазине для дома. Черный провод обычно горячий для вентилятора, а синий провод для света. Белый провод — это нейтраль для светильника, а зеленый — это земля.
Белый провод от светильника соединяется непосредственно с нейтральным проводом источника либо в распределительной коробке, либо через муфту в распределительной коробке. Заземляющий провод присоединяется к заземлению источника и к любой клемме распределительной коробки с помощью косички. В некоторых бытовых цепях белый провод также можно использовать вместо провода накала. В этих случаях он должен быть обмотан черной изолентой или иным образом помечен, чтобы определить, что он горячий.
Комплект потолочного вентилятора с подсветкой Схема подключения
На этой схеме подключения показано подключение потолочного вентилятора и освещения с двумя выключателями, регулятором скорости вентилятора и диммером освещения.
Используйте это расположение, когда источник находится на переключателях. Здесь вход каждого контроллера соединен с черным проводом источника с помощью гайки. Оттуда 3-жильный кабель идет к потолочной розетке. В распределительной коробке черный провод от вентилятора присоединяется к выходу регулятора скорости, а другой конец к черному проводу вентилятора. Красный провод подключается к выходу диммера, а другой конец к синему световому проводу. Нейтраль от источника сращена в распределительной коробке с белым проводом, идущим к вентилятору, а другой конец — к нейтральному проводу на потолочном светильнике. Аналогичным образом провод заземления подключается к любым клеммам заземления в распределительной коробке и сращивается, чтобы пройти к месту расположения вентилятора и подключиться ко всем там точкам заземления.
Схема подключения вентилятора и источника света на потолке
Эта схема похожа на предыдущую, но источник электричества находится в коробке вентилятора/осветительной арматуры.
Используйте это, когда питание поступает на потолок, и протяните оттуда трехжильный кабель к контроллерам на стене. Нейтральный провод от источника подсоединяется непосредственно к белому проводу потолочного светильника. Горячий провод источника присоединяется к белому 3-жильному кабелю, а затем присоединяется к входным проводам на обоих контроллерах на другом конце. Белый провод обмотан черной лентой, чтобы определить, что он горячий. Черный провод кабеля соединяет вентилятор с регулятором скорости, а красный провод соединяет свет с диммером. Это устаревшая схема. При установке новой проводки для такого расположения используйте следующую схему ниже.
Это обновленная проводка для комплекта вентилятора/освещения с источником электропитания, подведенным к потолочной коробке, и должна использоваться для новых установок. Эта компоновка добавляет к схеме, показанной выше, дополнительный двухжильный кабель между вентилятором/светом и выключателями. Белый провод в трехжильном кабеле больше не используется для горячего, вместо этого он проходит от нейтрали источника к переключателям и удовлетворяет требованиям NEC 2011 года для новых распределительных коробок.
Два провода в этой схеме не используются, белый провод во втором кабеле и один из проводов заземления. Они должны быть закрыты с обоих концов проволочной гайкой. Вся остальная разводка такая же, как на предыдущей схеме.
Схема подключения 3-ходового переключателя вентилятора
Для подключения цепи 3-ходового переключателя, который управляет как вентилятором, так и освещением, используйте эту схему. Как и во всех трехходовых схемах, общий провод на одном выключателе подключается к горячему проводу источника от схемы. Общий на втором трехпозиционном переключателе подключен к горячим проводам на вентиляторе/свете. Соедините провода вентилятора и света вместе с общим проводом от SW2. Провода перемещения соединяются вместе в коробке потолочного крепления и проходят между выключателями. Путешественники не подключаются к вентилятору или свету. Для раздельного управления вентилятором и освещением на вентиляторе/освещении требуется встроенный переключатель, такой как цепочка или пульт дистанционного управления.
Схема выключателя диммера потолочного вентилятора
Такое расположение проводки позволяет приглушать свет с помощью диммера и управлять вентилятором с помощью встроенной тяговой цепи. Источник находится в потолочной розетке, а оттуда к распределительной коробке идет трехжильный кабель. Нейтраль от источника подсоединяется непосредственно к белому проводу вентиляторного комплекта и кабелю, идущему к распределительной коробке. Горячий источник соединен с черным проводом вентилятора и черным проводом, идущим к диммеру. На другом конце черный провод кабеля сращен с одним из проводов горячего диммера, неважно каким. Другой провод диммера присоединяется к красному проводу в распределительной коробке, который присоединяется к синему световому проводу на другом конце.
Подключение контура выключателя потолочного вентилятора
Используйте эту проводку, когда источник находится на приборе, и вы хотите управлять подачей на оба компонента с помощью одного переключателя.
Трехжильный кабель идет от вентилятора к распределительной коробке, а нейтраль источника сращивается с белым проводом и нейтралью вентилятора. Горячий источник присоединяется к красному проводу, который подключается к одной клемме переключателя на другом конце. Черный провод подключается к другой клемме, возвращая питание к вентилятору, где он соединяется как с черным проводом вентилятора, так и с синим проводом светильника. Выключатель включает и выключает вентилятор и свет. При включенном выключателе 3-скоростной вентилятор может управляться цепным переключателем на приспособлении.
Здесь источник находится у вентилятора/освещения, а петля переключателя идет к настенному выключателю. Источник подключается непосредственно к вентилятору, а также подключается к коммутатору. При таком расположении свет управляется настенным выключателем, а вентилятор жестко подключен к цепному управлению скоростью.
Подключение вентилятора и освещения к одному выключателю
В этом подключении источник находится у выключателя, а от него идет трехжильный кабель к вентилятору и светильнику.
Нейтраль источника и земля соединяются с вентилятором. Горячий провод источника соединяется с черным проводом вентилятора, чтобы напрямую подключить его к цепи и к косичке, соединяющей коммутатор. Красный провод на трехжильном кабеле подключен к выключателю, а у вентилятора он сращен с синим проводом к свету. При таком расположении мощность вентилятора контролируется встроенной тяговой цепью на корпусе двигателя, а управление освещением осуществляется с помощью настенного выключателя.
Используйте эту проводку, если источником питания является настенная коробка, и вы хотите управлять вентилятором и освещением с помощью одного переключателя. Здесь горячий источник подключается непосредственно к выключателю, а от него идет двухжильный кабель к потолочному вентилятору. Черный провод, идущий к потолочной коробке, подключается к другой клемме выключателя. На потолке к нему подсоединяются черный и синий провода от вентилятора и света. Нейтраль источника подключается к белому проводу на вентиляторе.
Заземление источника соединяется с потолочной коробкой и подключается к зеленому проводу заземления на вентиляторе и к любой клемме заземления, находящейся там. При таком расположении вентилятор и свет выключаются и включаются с помощью настенного выключателя, а скорость вращения вентилятора регулируется встроенной цепочкой на приспособлении.
Больше подобных материалов на сайте Do-It-Yourself-Help.com
Схема подключения потолочного вентилятора №1
Электрическая проводка |
Домашняя электропроводка |
Электрические нормы NEC NFPA |
Схемы подключения |
Проволочные потолочные вентиляторы |
Освещение |
Проводные переключатели |
Выход GFCI |
Розетки |
Детекторы дыма |
Сушильные шнуры |
Вытяжной вентилятор |
Энергосбережение |
Солнечные вытяжные вентиляторы |
Электропроводка SIP дома |
Провод и кабель |
Электрические коробки |
Автоматические выключатели |
Панели |
Реле |
Генераторы |
Качество электроэнергии |
Электрические расчеты и формулы |
Тестеры и измерители |
Инструменты электрика |
Обучение электриков |
Электробезопасность |
Схемы подключения и символы |
Электрический ремонт |
Электрические книги |
Электрические неисправности
» Дом
» Справочник по электропроводке
» Подключите потолочный вентилятор
» Жилая электропроводка: Руководство по домашней электропроводке
» Нужна помощь с электрикой? Получите быстрый ответ! Спросите электрика
| Резюме: На этой схеме подключения показано, как подается питание в распределительной коробке, где выполняется соединение.  |
Узнайте, чем делятся другие, по адресу Спросите электрика:
Мне очень нравится. Просто добраться до того, что важно легко .. без пуха! Фил из Брэнсона, штат Миссури.
Установка потолочного вентилятора: электрическая схема №1 — питание подается на настенный распределительный ящик
Видео по электромонтажу
Установка потолочного вентилятора
ПРИМЕЧАНИЕ. Список всех моих полезных видео
Будет отображаться в конце этого видео
Так что продолжайте смотреть, и я помогу вам подключить все правильно!
Питание от распределительной коробки
Эта схема подключения
показывает мощность, начиная с распределительной коробки, где выполняется соединение с горячей линией, которая передает мощность на оба выключателя, и до потолочного вентилятора и освещения.Питание обеспечивается двухжильным кабелем с заземляющим проводом, всего 3 провода.
Затем 3-жильный кабель протягивается от распределительной коробки к утвержденной распределительной коробке потолочного вентилятора. Провода подключаются к выводам от потолочного вентилятора.
стиль=»очистить: слева»>
Дополнительные ресурсыРуководство по установке потолочного вентилятора Hunter |
Подробное руководство по установке и эксплуатации потолочного вентилятора Hunter [PDF] |
Вопросы и ответы о проводке потолочного вентилятора |
Соединения проводки для выключателей потолочного вентилятораЭлектропроводка распределительной коробки для выключателей потолочного вентилятора У меня есть распределительная коробка с питанием от розетки с 14/2. Грег, хотел бы я знать точный переключатель, который у вас есть, однако его проводка обычно следующая: Черный на коммутаторе обычно означает питание. Подключение диммера к потолочному вентиляторуНеобходимая проводка для выключателя диммера потолочного вентилятора Вопрос от Бренды: Я купил потолочный вентилятор и отдельный диммер, и парень из Home Depot сказал мне, что я могу установить диммер для освещения потолочного вентилятора и что я могу использовать цепной выключатель на потолке. вентилятор для двигателя потолочного вентилятора. Кажется, я не могу это сделать. У меня есть только черный и белый провод на настенном выключателе для диммера и два черно-белых провода в коробке потолочного вентилятора с примерно четырьмя отдельными белыми проводами из-за того, что потолочный светильник обеспечивает питание нескольких розеток в стене. номер. Объясните, пожалуйста, подключение проводки? Бренда, поскольку блок потолочного вентилятора имеет питание, которое подается на настенные розетки в комнате, тогда черный провод для двигателя потолочного вентилятора подключается к питанию настенных розеток, что позволяет управлять двигателем вентилятора с помощью цепного выключателя. Идентификация проводов потолочного вентилятораСоединения проводки для потолочного вентилятора У меня никогда не было проблем с заменой старого светильника, но теперь я хотел бы установить потолочный вентилятор там, где раньше не было светильника, а была только пластиковая крышка. Провода оранжевые, желтые и белые. Как я могу проверить их с помощью мультиметра, чтобы выяснить, какой провод какой? Ответ Дэйва: Сняв крышку с потолочного вентилятора, я получил дым!Проверка и идентификация проводки потолочного вентилятора Замена потолочного вентилятора. Ответ Дэйва: Соединение для провода красного потолочного вентилятораСоединения проводки потолочного вентилятора Здравствуйте, у меня красный, черный белый и заземляющий провод с потолка. Ответ Дейва: Замена светильника потолочным вентиляторомДиммерные выключатели не работают с двигателями потолочных вентиляторов Мишель спрашивает: Я устанавливаю потолочный вентилятор там, где когда-то был светильник с настенным выключателем. Из потолка выходят 2 БОЛЬШИХ провода, медный, черный и белый от каждого БОЛЬШОГО провода. Два медных провода соединены между собой. Белый от одного БОЛЬШОГО и черный от другого БОЛЬШОГО соединены вместе. Потолочный вентилятор имеет световой комплект и синий провод (для света, как говорится) в дополнение к белому и черному. Сварил черный и синий от вентилятора с черным, который был прикреплен к старой фаре, а белый с белым. Ответ Дэйва: Потолочный вентилятор для промышленного домаОпределение проводки для установки потолочного вентилятора Дейв спрашивает: Мне нужно установить потолочный вентилятор в доме 1997 года выпуска. Верхнего света нет, только розетки. Ответ Дэйва: Электропроводка для потолочного вентилятораПодключение потолочного вентилятора к выключателю освещения Алан спрашивает: Я собирался подключиться к выключателю, который висит на стене, но все твердят мне, что я не могу этого сделать, потому что там нет нейтрального провода. Ответ Дейва: Подробнее о проводке потолочного вентилятораПроводка и соединения потолочного вентилятора с видео Куда подключаются красный и черный провода на потолочном вентиляторе? Провода потолочного вентилятора и способы их подключения, проводка в потолочной электрощитке, проводка потолочного вентилятора. Подключение потолочного вентилятора к другим переключателям Как подключить проводку потолочного вентилятора к другим выключателям света? Соедините проводку потолочного вентилятора и существующие выключатели освещения, а также несколько источников света в одной цепи. Как подключить провода потолочного вентилятора Куда подключить красный провод потолочного вентилятора? Установка потолочного вентилятора и подключение проводки. Проводка для дистанционного управления потолочным вентилятором Как подключить пульт дистанционного управления потолочным вентилятором? Подключение пульта дистанционного управления потолочным вентилятором к существующей проводке. Подключение потолочного вентилятора к распределительной коробке Как добавить второй выключатель для потолочного вентилятора и освещения? Как подключить выключатель для комбинированного потолочного вентилятора и светильника. Почему потолочный вентилятор отключает автоматический выключатель Почему мой новый потолочный вентилятор отключает автоматический выключатель? Общие проблемы с проводкой потолочного вентилятора и способы их устранения. Электропроводка для потолочного вентилятора Как снять и установить потолочный вентилятор и выключатель: подключение потолочного вентилятора и настенного выключателя. Подробнее о проводке потолочного вентилятора. |
Я протянул провод 14/3 от вентилятора к распределительной коробке. У моего вентилятора есть световой комплект, и я хочу управлять им с помощью одного комбинированного переключателя.
. Диммер для освещения потолочного вентилятора подключается так же, как и обычный выключатель, который был подключен к настенной распределительной коробке, что позволит управлять диммером для освещения потолочного вентилятора. Поскольку коробка потолочного вентилятора представляет собой распределительную коробку, которая подает питание на настенные розетки, проводка может быть немного сложной, и было бы лучше, чтобы квалифицированный электрик выполнил эти соединения для вас.
Использование заземляющего провода в качестве эталона поможет определить остальные провода. Если желтый провод помечен зеленой полосой, то это заземление, или для заземления может использоваться сплошной зеленый провод. Во многих домах, которые предварительно подключены к потолочным вентиляторам, обычно используются два цвета и белый, а также провод заземления. Самый темный провод, как правило, для подключения двигателя вентилятора, следующий цветной провод, как правило, для освещения потолочного вентилятора. Похоже, что вы находитесь в Чикаго, где есть дома, которые обычно подключаются с помощью кабелепровода, а не кабеля типа NM, и поэтому цвета проводов не бывают черными, красными и белыми.
К чему подключить красный провод? Черный или белый?
Свет работает, вентилятор нет. Я слышу, как он немного гудит, но не идет. Любая помощь? Раньше у меня там был потолочный вентилятор, и он был подключен таким же образом, и вентилятор работал, но едва-только имел очень медленную скорость, а не 3, как предполагалось. Этот вентилятор стоял в другой комнате и работал нормально…
|
| ||||||||
Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Снимите изоляцию проводов, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки стиль = «очистить: слева»> | ||
Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»>
style=»clear: left»>
|
|
Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.
| Изучение электропроводки Обучающие видеоролики по электромонтажу |
| » Как ПРАВИЛЬНО подключить!« Проводите уверенно! Полностью иллюстрированный Мгновенная загрузка Теперь вы можете |
Последние отзывы Я думаю, что ваш сайт предлагает самую четкую и лучшую информацию об электротехнике для домовладельцев, которую я когда-либо видел в сети. |
