Схема подключения котла к теплому полу: Как подключить водяной теплый пол к системе отопления

Как подключить водяной теплый пол к системе отопления

Теплый пол как единственный источник тепла, комбинированная система отопления, подключение к радиатору и готовые комплекты.

Теплые полы — возможно, один из самых комфортных видов отопления дома. Воздух в помещении прогревается равномерно на всей площади, не создаются горячие и холодные зоны в комнате, а теплее всего — ногам.

Но вариантов подключения теплого пола к системе отопления так много, что можно запросто в них запутаться. В этом материале расскажем о самых распространенных вариантах подключения теплого пола в разных исходных ситуациях.

Прямое подключение к отдельному котлу под теплый пол

Это оптимальный и простой вариант, так как теплый пол не будет зависеть от другой схемы отопления и как-либо влиять на нее. Но есть важное ограничение:

Теплый пол — низкотемпературная система отопления. Большинство типов котлов работают на высоких температурах, а при работе в низкотемпературном режиме будут выдавать низкий КПД. Кроме того, существует риск быстрого выхода из строя теплообменника.

Лучше всего с отоплением пола справляется конденсационный котел. В низкотемпературном режиме он выдает максимальный для себя КПД.

Простая схема подключения теплого пола непосредственно к котлу. Термометры контролируют температуру поступающего теплоносителя и обратки: оптимальная разница 5-10°C.

Так как конденсационный котел может эффективно вырабатывать оптимальную температуру для обогрева теплых полов, подключить такую систему несложно — потребуется меньше всего дополнительных элементов.

Комбинированная система отопления: радиаторы + теплый пол

В этом случае перед владельцем дома стоит принципиально другая задача. Для радиаторного отопления котел работает в высокотемпературном режиме. Вопрос в том, как понизить температуру теплоносителя.

Обычно для отопления дома радиаторами котел нагревает теплоноситель до температуры 70-80°C, для теплых полов она не должна превышать 60°C, оптимально — 35-45°C.

Для понижения температуры теплоносителя применяются разные решения. Одно из самых популярных — подмес остывшего теплоносителя к котловому уже в контуре теплого пола. Но и это можно делать по-разному.

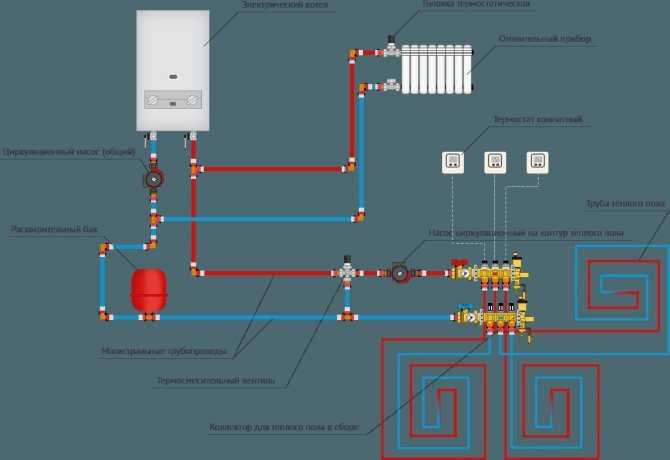

Трехходовой термосмесительный клапан

Устройство работает на смешивание двух потоков теплоносителя разной температуры. С одной стороны через него проходит нагретый теплоноситель с котла, с другой — остывший теплоноситель обратки отопительной системы. Смешиваясь в нужной пропорции — чтобы достичь установленной температуры, — вода направляется в контур теплого пола. После полного круга вода смешивается с обраткой всей отопительной системы.

После устройства смешения обычно устанавливают циркуляционный насос.
Одна из распространенных моделей трехходового термостатического клапана для теплого пола. На стикере схематично изображено направление и смешение потоков.

Термостатические трехходовые клапаны позволяют настроить температурный режим теплого пола. В некоторых моделях есть преднастройки температурного диапазона согласно климатическим зонам.

В трехходовом клапане без термостата температура теплоносителя регулируется механически. Владельцу придется долго настраивать его в ручную, чтобы добиться комфортной температуры отопления. Если вы решите изменить температуру в котле или выключить теплый пол, настраивать придется заново. На кран можно установить сервопривод — для автоматической регулировки по заданным температурным значениям.

Готовый смесительный узел

Некоторые производители выпускают готовые решения «все в одном» для теплого пола — насосно-смесительные узлы. Их комплектация, качество исполнения и цена разнообразны. Это максимально простой для подключения вариант. Принцип работы тот же: смешивание горячего теплоносителя с остывшей обраткой для поддержания нужной температуры теплого пола.

Обычно такие устройства имеют в своей конструкции трехходовой клапан, термометры на подаче и обратке и элементы подключения — к насосу и трубам или коллектору. Остальное — балансировочный клапан, автоматические воздухоотводчики, байпас, термоголовка с выносным датчиком — опционально. Насос в комплект узла не входит.

В центре – готовый насосно-смесительный узел. Слева – коллектор радиаторного отопления, справа – теплого пола. В этом решении есть все необходимое. Боковые подводы — самое удобное и эстетичное решение для соединения с коллектором.

Все элементы смесительного узла можно купить и собрать похожую систему самостоятельно.

Теплый пол на втором этаже дома

Главная проблема монтажа теплого пола на втором этаже — уровень расположения воздухоотводчиков. Воздухоотводчик должен находиться выше теплого пола, иначе воздух будет поступать в трубы и оставаться там. Поэтому устанавливать пол на втором этаже, подключая его к коллектору, расположенному на первом, запрещено.

Варианта решения два:

• 1. Дополнительные узлы с воздухоотводчиками на обеих трубах выше уровня теплого пола.
• 2. Подключение теплого пола от радиатора отопления.

Для того, чтобы трубы теплого пола на втором этаже не завоздушивались, добавлены дополнительные воздухоотводчики — выше уровня теплого пола.

Теплый пол от радиатора отопления

Это решение подходит для отопления помещения небольшой площади или части комнаты — 10-15 кв.м. Представляет собой готовый терморегулирующий монтажный комплект в декоративном боксе для подключения одной петли теплого пола к высокотемпературному контуру отопления без насосно-смесительного узла. Внутри — термостатический клапан, управляющийся вручную, сервоприводом или головкой с выносным термочувствительным элементом, и воздухоотводчик.

Схема подключения готового комплекта к радиатору.

К высокотемпературному контуру присоединяется одна петля теплого пола. На выходе из петли монтируется монтажный комплект. Горячий теплоноситель поступает в петлю и остывает до температуры, установленной автоматическим регулятором. Остывший теплоноситель уходит в обратку, а в теплый пол подается новая порция горячего теплоносителя.

Для жилых помещений это не самое комфортное решение — больше подходит для лоджии, балкона, санузла, коридора.

Еще раз самое главное:

1. Если теплый пол подключается в качестве единственной отопительной системы, то для надежности и комфорта лучше использовать конденсационный котел в низкотемпературном режиме.
2. Для подключения комбинированной отопительной системы с теплыми полами используются насосно-смесительные узлы, состав которых зависит от ваших требований и кошелька.
3. Можно купить готовый смесительный узел, который прост в монтаже и в любой комплектации позволяет смонтировать теплый пол — нужно только докупить насос.
4. При монтаже теплого пола на втором этаже дома нужно помнить о расположении воздухоотводчиков, при необходимости — установить дополнительные.
5. Можно смонтировать теплый пол прямо от радиатора основного отопления, но это решение подходит для нежилых помещений малой площади.

Схема подключения двухконтурного газового котла для радиаторного отопления и теплого пола

Двухконтурные газовые котлы наиболее удобные для применения. В этих котлах обычно уже присутствуют все необходимые элементы (котловой насос, группа безопасности, расширительный бак, автоматика для управления работой котла). Они компактны и удобно размещаются без специальных помещений, например, на кухне или в прихожей.

Основным отличием от одноконтурных котлов является возможность подогрева воды. С этой целью и применяется второй контур. При включении горячей воды у смесителя или душа, котел сам переключается на подогрев воды (приоритет ГВС) и также сам выключается при выключении.

Отопительный контур такого котла может быть настроен на радиаторное отопление или на теплый водяной пол. Соответствующие настройки касаются температуры теплоносителя в отопительном контуре.

Такого типа котлы наиболее удобны в квартире/доме, где один санузел и небольшое количество одновременно работающих приборов для водоразбора (смесителей). Причем санузел должен располагаться как можно ближе к котлу. В противном случае вода на участке трубы для подачи горячей воды, будет остывать при каждом продолжительном отключении и ее придется сливать при каждом последующем включении.

В двухконтурных котлах нельзя применить рециркуляцию горячей воды, чтобы у смесителей она всегда была горячая и ее не требовалось сливать. Это также исключает применение водяных полотенцесушителей, которые как раз используются для рециркуляции горячей воды обратно, к котлу.

То обстоятельство, что горячая вода генерируется в котле в проточном теплообменнике, ограничивает расход горячей воды. Как правило, это один санузел (один смеситель или душевая система).

                                                            Рис.1

На рис.1 показана, как установка двухконтурного газового котла в систему отопления дома. Как видно, требуется только оснастить штуцера для системы отопления и водоснабжения, на входе и выходе из котла, запорными кранами.

Также организована схема подключения настенного двухконтурного газового котла в систему отопления теплым водяным полом (Рис.2).

                                                            Рис. 2

Некоторое усложнение схемы подключения двухконтурного котла возникает лишь при подключении теплых полов и наличии радиаторного отопления.

Это связано с тем, что для радиаторов отопления требуется довольно высокая температура, которая может меняться в относительно большом диапазоне температур, в зависимости от теплопотерь (температуры воздуха на улице). Для теплых полов требуемая температура находится в узком диапазоне.

Для реализации такой схемы отопления от двухконтурного котла применяют смесительные насосные узлы (Рис.3). Функции такого смесительного узла заключаются в том, что он обеспечивает циркуляцию теплоносителя по контурам теплого пола, а при снижении температуры теплоносителя осуществляется дозированный подмес более горячего теплоносителя от системы радиаторного отопления. У REHAU для этих целей разработан смесительный узел, который устанавливается на коллектор теплого пола.

Важно обратить внимание, что представлены схемные решения. В действительности требуется проработка обвязки котла в части ее «наполнения» запорной арматурой (краны, обратные клапаны), системой подпитки котлового контура, расширительные баки (не всегда котлового расширительного бака бывает достаточно, особенно при наличии теплых полов), фильтры, воздухоотводчики и т.д.

Более широкий спектр схемных решений представлен в разделе схем подключения теплого пола к котлу.

Примеры монтажа теплых водяных полов показаны в разделе монтаж теплых полов REHAU.

Компания ИСАН выполняет проектирование и монтаж систем отопления и водоснабжения.

ИСАН – инжиниринговая компания. Основной нашей задачей является оказание полного комплекса профессиональных услуг по проектированию, поставке и монтажу систем отопления, теплых водяных полов, водоснабжения и котельных, поддержке покупателей при монтаже отопления и водоснабжения своими руками

                                                            Рис. 3

Теплый пол и радиаторы с двухконтурным котлом: отличная идея!

В последние годы набирает обороты пол с подогревом. Возможно, вы встречали его в роскошных отелях или видели, как его устанавливают в одном из многочисленных телевизионных шоу, посвященных декорированию дома. Он обеспечивает экономичное отопление, которое действительно может сделать дом уютным зимой. Но стоит ли заменить существующий пароконвектомат, и что бы вы сделали со всеми этими существующими радиаторами? Что ж, не бойтесь, потому что вы можете сохранить свою существующую систему и питать как теплый пол, так и радиаторы от одного и того же котла comi. При условии, что у вас достаточно мощный двухконтурный котел.

Используйте меню ниже, чтобы перейти непосредственно к интересующему вас разделу.

Содержание

• Что такое теплые полы?
• Мокроя нижняя часть нагрева
• сухой / электрический нагрев нижнего полоса
• Преимущества приподнятого нагрева
• Энергоэффективность
• Низкое обслуживание
• Легкая установка
• Безопасные и безопасные
• Совместимые со всем Элемент
• Комфорт и удобство
• Есть ли недостатки у теплых полов?
• Стоимость установки
• Время установки
• Сколько стоит пол с подогревом?
• Стоимость сухого / электрического теплого пола
• Стоимость водяного теплого пола
• Насколько мощный котел мне нужен для теплого пола?
• Возможен ли теплый пол от комбинированного котла?
• Системы напольного отопления, термостаты и интеллектуальные элементы управления: все, что вам нужно знать
• Котел с лучистым отоплением или котел с подогревом пола?

Что такое пол с подогревом?

Теплый пол, который иногда называют «теплым теплым полом», превращает утепленный пол в гигантский источник тепла. Он использует либо гибкие водопроводные трубы, либо кабели для обогрева пола до низкого уровня. Он подходит для целого ряда различных свойств, является энергоэффективным и позволяет осуществлять зональное отопление, а это означает, что вы можете легко и эффективно обогревать участки вашего дома или имущества, которые в этом нуждаются.

Полы с подогревом бывают разных систем, но в целом их можно разделить на две отдельные группы;

• Влажные системы UFH (системы водяного теплого пола)
• Сухие системы UFH (сухие системы напольного отопления)

Они чаще всего используются для замены обычных систем отопления, но могут хорошо работать с комбинированным котлом и радиаторами, если вы выберете .

Теплый пол с водяным охлаждением

Систему водяного теплого пола можно подключить к существующей системе комбинированного котла и радиатора, единственное условие – ваш котел должен быть достаточно мощным. Система мокрого UFH проталкивает воду через сеть труб, проложенных в полу. В этих трубах используется особый тип гибкого материала для предотвращения утечек.

Сухой / электрический теплый пол

Электрический теплый пол относится к процессу обогрева дома с помощью ряда электрических кабелей или нагревательных матов под полом. Они размещаются на изолирующей поверхности, чтобы улавливать максимальное количество тепла и обеспечивать его движение вверх, сводя к минимуму потери тепла.

Преимущества напольного отопления

Существует несколько преимуществ напольного отопления, которые объясняют всплеск его популярности в последние годы.

Энергоэффективность

Полы с подогревом являются энергоэффективными и помогают сэкономить до 25 % на счетах за электроэнергию. Например, традиционный или обычный радиатор должен работать при температуре 65 градусов Цельсия, чтобы эффективно обогревать комнату.

Системы напольного отопления, напротив, могут эффективно функционировать при температуре от 29 до 30 градусов Цельсия. Они не только потребляют меньше энергии, но и легче ложатся в карман, избавляя вас от больших счетов.

Низкие эксплуатационные расходы

Полы с подогревом не требуют особого ухода, поэтому после их установки вам практически не о чем беспокоиться. За исключением пары регулярных проверок (как с любым прибором или электронным устройством), вам не нужно много делать.

Простая установка

Как электрические, так и водяные системы обогрева пола легко и быстро монтируются. Они могут быть установлены в небольших помещениях в короткие сроки.

Безопасность и надежность

Полы с подогревом безопасны и надежны. Вы избавлены от беспокойства о том, что дети могут столкнуться с острыми краями радиаторов и получить травму в процессе. Нет горячей системы отопления, ожидающей прикосновения маленьких ручек.

Этот обогрев более безопасен и поддерживает оптимальное качество воздуха в помещении. Радиаторы могут иногда влиять на уровень кислорода в помещении из-за высоких температур. Точно так же вы избавлены от пыли, попадающей в воздушные циклы, как в случае с радиаторами.

Совместим со всеми напольными покрытиями

Если вы хотите установить пол с подогревом, вам не нужно менять площадь стен и пола. Пол с подогревом совместим со всеми типами полов, такими как плитка, ламинат, каменный пол, ковровое покрытие и т. д.

Элемент дизайна без компромиссов

С подогревом пола вы можете освободить пространство на стенах и полу, занимаемое радиаторами, что дает больше возможностей для их оформления по вашему желанию.

Свобода дизайна — это здорово, и вы можете создать пространство, отражающее вашу индивидуальность, не беспокоясь о приземленных вещах. Традиционные радиаторы не дают вам такой степени свободы и торчат, что усложняет проектирование зон внутри и вокруг.

Комфорт и удобство

Пол с подогревом позволяет бездельничать в комнате где угодно. Это сильно отличается от тех случаев, когда ваш дом отапливается радиаторами.

Радиаторы часто приводят к образованию холодных участков воздуха в тех местах, где их тепло не может быть достигнуто, но полы с подогревом обеспечивают постоянное нагревание повсюду. Поэтому и комфортно, и удобно.

Есть ли недостатки у теплых полов?

Хотя пол с подогревом имеет ряд преимуществ и преимуществ, тот, кто планирует его приобрести, должен иметь целостное представление о системе. К недостаткам напольного отопления можно отнести следующее:

Стоимость установки

Хотя мы не можем гарантировать стандартную оценку стоимости (такой нет), поскольку она будет зависеть от системы, которую вы выберете, установка напольного отопления обходится дороже, чем установка традиционных обычных радиаторов.

Вам также придется учитывать затраты на установку, т. е. расходы на сантехнику, оплату труда и т. п., поскольку вам придется нанять профессионала.

В среднем вы можете рассчитывать на то, что затраты на установку напольного отопления почти в два раза превысят затраты на установку традиционного отопления.

Время установки

Несмотря на то, что электрический теплый пол работает быстрее, чем мокрый теплый пол, оба они быстрее, чем установка радиаторов. Это связано с тем, что перед установкой электрических нагревательных матов или гидравлических систем необходимо установить определенные системы.

Однако, если вы заменяете систему отопления в своем доме в рамках более масштабного ремонта, это не должно вызывать особого беспокойства.

Сколько стоит пол с подогревом?

Стоимость теплых полов сильно различается в зависимости от вашего дома, существующей системы отопления и типа системы UFH, которую вы хотите использовать.

Существует также разница в стоимости между электрическим и водяным теплым полом, причем последний дороже первого.

Факторы, влияющие на стоимость теплых полов, включают:

• Выбор системы отопления
• Размер вашей комнаты
• Тип здания и его состояние
• Оплата труда

Стоимость сухого/электрического обогрева пола

Электрический подогрев пола может стоить вам от 75 фунтов за квадратный метр, если вы выберете грелки, или более 100 фунтов за метр, если вы выберете более сложную индивидуальную проводку .

Эти расходы не включают расходы на установку и оплату труда. Вам также придется заложить в бюджет эти расходы.

Расходы на мокрый теплый пол

Преимущества, которые предлагает водяной теплый пол с точки зрения постоянного обогрева и функционирования даже при низком давлении, делают его дорогим выбором. Будьте готовы потратить тысячи фунтов, чтобы сделать это с нуля до конца.

Насколько мощный котел нужен для теплого пола?

Мощность необходимого вам котла зависит от размера вашего дома и ваших привычек использования. Например, для семьи из одного человека потребуется менее мощный котел, чем для семьи из шести человек.

Вы должны выбрать тот, который соответствует вашим потребностям. Приобретение более мощного котла, чем вам нужно, является пустой тратой денег и энергии, поскольку вы все равно не будете использовать его на полную мощность.

Есть несколько способов выяснить это, но лучше всего обратиться за помощью к эксперту.

Возможен ли теплый пол от комбинированного котла?

Наличие в доме комбинированного котла не должно удерживать вас от установки теплых полов. Вам нужно быть гибким и внести некоторые коррективы для плавной установки теплых полов в вашем доме, но не ожидайте каких-либо серьезных проблем.

Вам обязательно следует связаться с сертифицированным инженером, который поможет вам разобраться с проблемами. В лучшем случае вам нужно будет установить двухходовой клапан, чтобы избежать перегрева. Сертифицированный специалист поможет вам в этом.

Системы напольного отопления, термостаты и интеллектуальные элементы управления: все, что вам нужно знать

Если вы не уверены в своем графике и хотите постоянно контролировать потребности вашего дома в отоплении, вам следует подумать об инвестировании в хороший термостат (миллионы люди в Великобритании уже воспользовались этой технологией).

Это поможет вам управлять центральным отоплением с помощью телефона и планшета. Умный термостат достаточно умен, чтобы учиться на ваших привычках центрального отопления и автоматически вносить эти изменения в ваш дом.

Самое приятное то, что термостат совместим с системами напольного отопления. Термостат только заставит вас более эффективно воспользоваться преимуществами обогрева пола, предлагая больший контроль.

Котел с поверхностным отоплением или котел с подогревом пола?

Теплый пол, подключенный к котлу, может быть более энергоэффективным, чем радиаторная система. Это также освобождает пространство на стене, обеспечивая более стабильное и комфортное тепло.

Когда радиатор нагревается до температуры от 60 до 75 градусов Цельсия, пол с подогревом обычно может достигать тех же результатов при температуре всего 50 градусов Цельсия, что позволяет котлу работать в конденсационном режиме. Это также означает, что котел прослужит дольше.

Поскольку UFH генерирует лучистое тепло, а не конвективное тепло, как радиаторы, он создает резко отличающийся температурный профиль. Вместо того, чтобы переноситься конвекционными потоками и нагревать помещение сверху вниз, тепло поднимается от пола, нагревая снизу вверх. В результате UFH обеспечивает оптимальный профиль комфорта: теплые ноги и холодная голова.

Последнее обновление 3 октября 2022 г.
