Подключение кондиционера к электросети по инструкции

Подключение любой техники к электросети с последующим ее запуском является одним из пунктов окончательной проверки правильности проведения всех предшествующих работ, а также важным моментом, который влияет на срок ее службы. Перед тем как работать с прибором, необходимо внимательно ознакомиться с инструкцией.

Кондиционеры являются технически сложными приборами, которые требуют от человека таких знаний как тепло/хладотехника, автоматика, безопасность, а также знаний в области электричества. Только оперируя знаниями в перечисленных областях можно самостоятельно подключить кондиционер к электропитанию. Остановимся на наиболее значительных моментах подключения, чтобы избежать ошибок.

Если кондиционер типа сплит-система уже установлен и нужно провести ряд финальных работ, связанных с электропитанием сплит-системы, необходимо, прежде всего, изучить инструкцию по подключению к электропитанию. Кроме самой инструкции, схема подключения обычно крепится на внутренних поверхностях кондиционера с подробной маркировкой клеем крепления того или иного провода. Различные производители пользуются разными схемами подключения.

Есть два типа соединения. В первом случае электропитание подводится к внешнему блоку, а уже потом от него электрический провод идет к внутреннему блоку. Во втором случае, наоборот, электрический питающий кабель подводится сначала к внутреннему блоку, а уже потом к внешнему. В первом случае приходиться два раза прокладывать провод через отверстие в стене, и длина электрического кабеля значительно увеличивается. Также следует знать, что у одного и того же производителя кондиционеры одной серии, но разной производительности, могут иметь разную первичную питающую проводку. Чтобы избежать неправильного подключения, следует тщательно изучить инструкцию, а если в ней нет подобной информации, то следует связаться с техническим специалистом данного бренда.

На следующем этапе пользователь сам должен определиться, каким образом он хочет подключаться к сети электропитания. Самое простое решение – осуществить подключение кондиционера к ближайшей розетке. Однако могут возникнуть сложности во время последующей эксплуатации этого кондиционера. Потому что данная розетка и некоторые другие розетки также объединены в одну электрическую схему, и подключаются к одному автомату на электрическом щитке. Кроме того, не только розетки, а иногда и свет или другие электрические приборы могут быть выведены на этот автомат. Тогда может возникнуть ситуация, что во время работы кондиционера будут включены и другие электрические приборы, и кабель не выдержит нагрузки, а автомат отключится. При сильной нагрузке может даже случиться возгорание. Именно при подключении через розетку следует учитывать общую нагрузку на электрический автомат и сечение проложенных проводов.

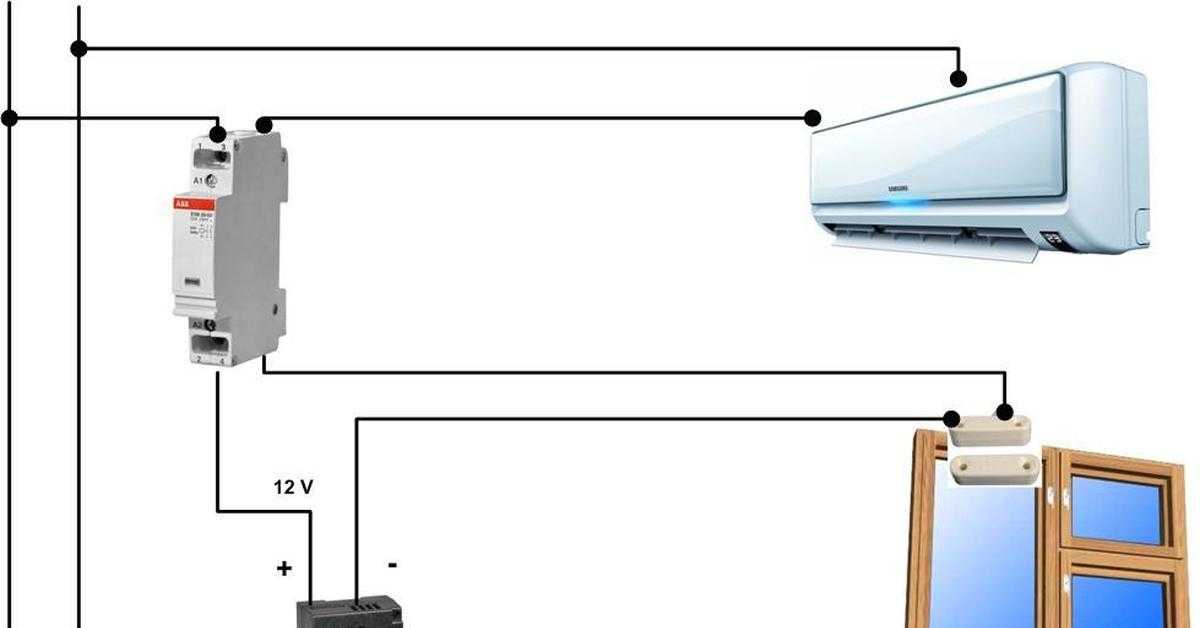

Второй способ более безопасный, но и более сложный. Это схема подключения кондиционера непосредственно к своему автомату в электрическом щитке. Для такого подключения необходимо проложить отдельный провод электропитания от автомата на щитке до кондиционера. Так как такие расстояния обычно не маленькие, и могут составлять от 5 до 15 (а иногда и до 20) метров, то провода должны быть защищены от случайных повреждений. Можно сделать скрытую проводку, проложив провода (которые предварительно прячутся в гофрированный шланг) в стенах или потолке. После прокладки осуществляется косметический ремонт в местах штробления, и проводка остается незаметной. Сечения проводов и их качество также следует тщательно проверить, так как любые последующие нарушения в электропитании кондиционера приведут к необходимости вскрытия мест их прокладки, а это очень сложный и трудоемкий процесс.

При втором способе прокладки электрических проводов можно также не проводить сложные строительные работы. Можно проложить короба, куда и будут спрятаны электрические провода. Визуально такое подключение будет более заметно, но зато любые нарушения в электропитании кондиционера можно будет легко устранить. Кроме того, при длительной эксплуатации можно будет легко провести предварительный осмотр проводов и при необходимости заменить их.

В некоторых случаях делают смешанную проводку. Если внешний вид помещения не очень важен, то делают открытую проводку, а в том месте, где необходимо ее скрыть, прокладывают провода в штробах.

Все виды подключений следует доверять сертифицированным специалистам, а также внимательно ознакомиться с инструкцией и учесть все нюансы во избежание ошибок.

Подключение кондиционера к электросети своими руками

Вот и сбылась ваша мечта — в доме появился кондиционер, теперь не страшна жара в летний период и сырость в помещении в межсезонье, когда отопление еще не подключили, а за окном затяжные дожди. Сразу за монтажом идет подключение кондиционера к электросети — его необходимо проводить строго по указанным на внутренних крышках модулей схемам. В инструкции по эксплуатации также есть рекомендации по проведению подключения и прописаны основные требования к электрической сети места установки.

Содержание

• 1 Общие рекомендации по подключению
• 2 Прокладка вспомогательной линии
• 3 Основная линия питания
• 4 Подключаем испаритель
• 5 Выбираем розетку
• 6 Какой кабель выбрать
• 7 Нужна ли защитная автоматика

Общие рекомендации по подключению

Стоит понимать, что кондиционер имеет большую мощность. Кроме этого, его отличают значительные пусковые токи. Поэтому подключать такое устройство непосредственно к сети помещения можно только при соблюдении следующих условий.

1. Мощность устройства не превышает пары киловатт.
2. Проводка в доме устроена кабелем сечением не менее 2.5 кв.мм, для современных сплит-систем желательно иметь 4 кв.мм.
3. Кондиционер включается в ненагруженной ветке, там, где кроме него нет других мощных потребителей.
4. На линии подключения кондиционера должен обязательно присутствовать защитный автомат с током 20А.

В отдельных случаях можно подключить кондиционер временно, до обустройства необходимой инфраструктуры сети питания с оптимальными характеристиками.

Прокладка вспомогательной линии

Вспомогательная линия питания соединяет между собой внешний и внутренний блоки сплит системы. При этом последний выступает в роли ведущего, осуществляя централизованное управление. Кабель питания внешнего блока должен выбираться согласно рекомендациям производителя по мощности. Обычно это медный многожильный провод сечением не менее 2.5 кв.мм.

Кабель питания можно прокладывать вместе с фреоновой магистралью. Есть вариант установить для него отдельный пластиковый короб, благо, сегодня легко купить его в необходимом для идеальной интеграции в интерьер цвете и размере. Наиболее аккуратным методом является прокладка кабельной и фреоновой магистрали в штробах, одном или двух отдельных.

Основная линия питания

Внутренний блок подключают к квартирной электросети. Если сплит-система имеет большую мощность, для нее разумно обустроить отдельный ввод напряжения непосредственно от счетчика. Это обезопасит остальную проводку помещения. Кабель основной линии питания выбирается с сечением, соответствующим потребляемой кондиционером мощности.

Провод также прокладывается в штробах, пластиковых коробах, за декоративной отделкой стены. Автоматы аварийного отключения или УЗО располагаются в щитке. Он обязательно заземляется. Рабочий ток автоматики защиты определяется по мощности кондиционера.

Совет! Есть простой способ найти искомое значение. Для этого мощность кондиционера в Ваттах делят на напряжение питающей сети, и к полученной сумме прибавить еще 30% запаса.

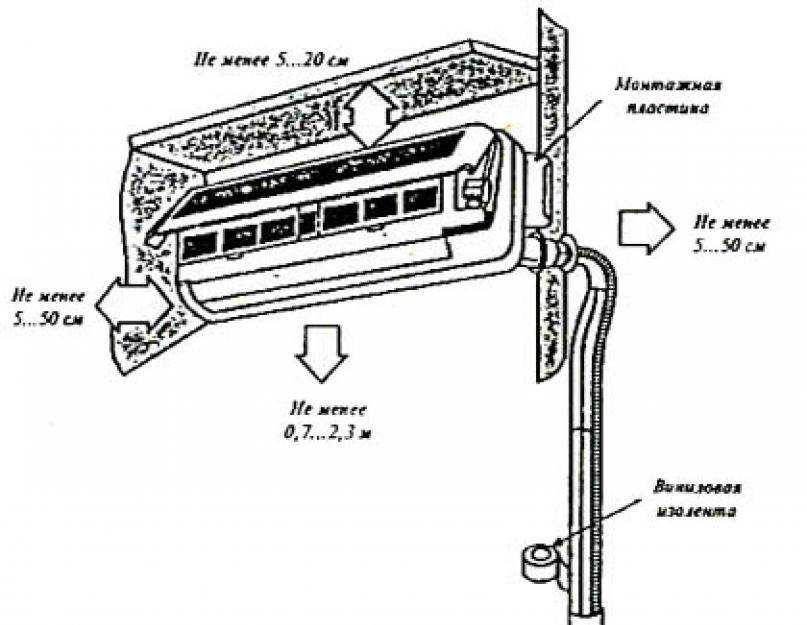

Подключаем испаритель

Под лицевой панелью испарителя есть специальная коробка, где расположены клеммы для подключения проводки — этот блок кондиционера или сплит системы всегда монтируется внутри помещения.

Провода от испарителя подсоединяют к контактам наружного блока, ориентируясь по нумерации, свободные жилы тщательно изолируются специальной лентой. Принципиальная электрическая схема поможет правильно во всем разобраться. Перед подключением системы кондиционирования надо проверить изоляцию каждой жилы, чтобы потом нормальная работа кондиционера не была прервана коротким замыканием.

В принципе, методика подключения модулей системы идентична, за исключением мелких нюансов, поэтому мы представляем подробную методику подключения внутреннего модуля, а выносной — по аналогии с ним.

1. Удаляем декоративную переднюю панель.
2. Демонтируем крышку защиты, фиксатор кабеля в нижней части.
3. Протягиваем кабель через технологический проем в стене — он может быть расположен за прибором или сбоку на стене, обращенной к балкону.
4. С каждой жилы убираем защитную изоляцию на расстоянии 20—30 мм от окончания.
5. Подготовленные концы жил вставляем в соответствующие клеммы и затягиваем крепежные винты.
6. Надежно укрепляем провод на выходе из коробки.
7. Снятую крышку устанавливаем на прежнее место.

После окончания подключения обоих модулей еще раз проверяют правильность подсоединения, сверяясь со схемами, только после скрупулезной проверки производится пробное и кратковременное включение кондиционера.

Выбираем розетку

Домашняя розетка должна соответствовать определенным требованиям:

• приветствуется наличие дифференцированного реле или надежного заземления;
• она должна полностью отвечать всем требованиям и параметрам, которые составили изготовители, согласно приложениям в инструкции по использованию сплит системы;
• если у розетки подвод электроэнергии осуществляется проводами из алюминия — надо менять на медные аналоги с нормальным сечением;
• она должна подключаться к щитку через автомат защиты.

Современные стандартные евророзетки идеально подходят к подключению бытовой техники особой мощности, но все работы по подключению кондиционера должен выполнять специалист с соответствующим допуском, иначе гарантия на изделие будет аннулирована. Если вы переехали на новое место и решили установить изделие, которое уже работало, тем более что демонтаж проводили сами, то выполняйте рекомендации и все делайте аккуратно.

Какой кабель выбрать

При выборе провода нужно ориентироваться на тип сети квартиры. Она бывает двух и трехлинейная. В современных квартирах в розетках есть заземление. Поэтому для подключения кондиционеров применяется трехжильный кабель. Сечение его проводников выбирают по мощности будущей сплит системы. В справочниках по электротехнике есть все необходимые данные. Также не составит труда определить площадь сечения провода при помощи онлайн калькуляторов в интернете.

К примеру, для режима длительной работы кондиционера выбирают:

• для устройств с мощностью до 3 кВт достаточно сечения 2 кв. мм;
• для мощности от 3 до 5 кВт выбирают кабель 2.5 кв.мм;
• мощность 7 кВт потребует медного кабеля сечением 4 кв.мм.

Стоит понимать, что соотношение сечения и допустимой мощности разное у алюминиевого и медного кабеля, изделий с многожильными проводниками и сплошными. Поэтому использовать справочники или онлайн калькуляторы — обязательно.

Кабель выбирается и по характеристикам изоляции. Например, предназначенное для улицы изделие будет чрезмерно дорогим. Оптимальным по соотношению цена-качество кабелем является тип ВВГ. Он выполняется в ПВХ изоляции, срок службы изделия составляет 30 лет. Выпускается и плоская модификация данного кабеля под маркировкой ВВГ-П, а также негорючая ВВГнг.

Нужна ли защитная автоматика

Автоматы и УЗО надежно защищают сеть от перегрузок и коротких замыканий. Первые средства просты. Автоматы размыкают цепь при превышении пороговой силы тока. А вот УЗО контролирует работу приборов более строго. Например, размыкание цепи происходит при обнаружении паразитных токов утечки, прикосновении человека к незаземленным корпусам и в других случаях, недоступных автоматам.

Однако при желании защитить свой кондиционер полностью рекомендуется устанавливать оба типа аппаратных средств. Так, УЗО укажет на конкретную неисправность сети. А автомат послужит дублирующей или дополняющей защитой. Кроме этого, он позволит без проблем поменять сломанное УЗО, не останавливая работу кондиционера.

Есть и более дорогой вариант. Дифференциальный выключатель надежен, при этом занимает меньше места, чем пара из УЗО и автомата. Однако стоит помнить, что придется отдать больше денег за защиту аналогичного уровня. Кроме того, при поломках дифавтомат придется менять, а значит — снова тратить немалые средства.

В заключение хочется предупредить еще раз всех пользователей: электричество не прощает ошибок и неточностей, поэтому при самостоятельном подключении адекватно отнеситесь к своим навыкам, чтобы потом не заниматься тушением проводки и ремонтом дорогостоящего климатического оборудования.

Схемы подключения термостата Руководство по качественному ОВКВ 101

Схемы подключения термостата для тепловых насосов — Схемы подключения термостата теплового насоса

Тепловые насосы отличаются от кондиционеров, поскольку тепловой насос использует процесс охлаждения и охлаждения . В то время как кондиционер использует процесс охлаждения только для охлаждения, центральный кондиционер обычно работает в паре с газовой печью, электрической печью или каким-либо другим методом нагрева.

Таким образом, если кондиционер широко используется в теплую или жаркую погоду, то тепловой насос используется круглый год. Тепловой насос будет использовать желтый провод для включения конденсатора и оранжевый провод для переключения реверсивного клапана в конденсаторе, чтобы изменить направление потока хладагента для нагрева.

Проводка основного термостата теплового насоса и цвета проводов для проводов термостата

• R Красный провод к клемме R
• G Зеленый провод к клемме G
• Y Желтый провод к клемме Y
• W Белый провод к клемме W.
• O Оранжевый провод к клемме O реверсивного клапана, хотя некоторые производители используют клемму B для реверсивного клапана (Rheem и Ruud)
• C Синий провод к клемме C (иногда этот провод называют проводом C )

Это только для основной проводки термостата теплового насоса, чтобы обеспечить нормальную работу компонентов. Некоторые производители имеют дополнительные провода для различных функций. Всегда консультируйтесь с руководством по подключению термостата теплового насоса, которое поставляется с вашим термостатом. Во многих случаях подключение нового термостата будет точно отражать то, как был подключен старый термостат.

Управление системой теплового насоса отличается от системы управления кондиционером. Он имеет свою последовательность работы теплового насоса. Поэтому тепловой насос работает иначе, чем кондиционер. Кроме того, для него потребуется другой термостат и другая проводка, чем для кондиционера.

Иногда, в зависимости от термостата и производителя, термостат может быть двойным термостатом теплового насоса. Или его можно использовать для системы кондиционирования воздуха и газовой печи в зависимости от того, как подключен термостат. Наконец, всегда проверяйте, какой тип системы у вас есть, прежде чем выполнять какую-либо проводку.

Схемы Honeywell — подключение программируемого термостата — подключение непрограммируемого термостата

Это базовая схема подключения термостата Honeywell для одноступенчатого теплового насоса. Если у вас двухступенчатый тепловой насос, вы также будете использовать клемму Y2 для второй ступени. Кроме того, эта схема подключения термостата специально предназначена для системы с двумя трансформаторами. Ваша система, скорее всего, имеет только один трансформатор, так как в большинстве типичных жилых систем используется только один трансформатор для управления. Если у вас есть два трансформатора, то у вашего старого термостата был красный провод на клемме RC.

Кроме того, на правой клемме был красный провод. В однотрансформаторных системах обычно используется перемычка для термостатов. Для учета двухтрансформаторных систем термостаты с двумя клеммами R (RC и R или RC и RH). Еще одна схема подключения терморегулятора на два трансформатора. Наконец, на приведенной ниже схеме подключения термостата используется клемма Y2, что означает, что система имеет две ступени.

Цвета проводки и клеммы термостата

Схемы проводки термостата Печи

Схемы подключения термостата только для нагрева Если у вас есть только печь, такая как газовая печь, масляная печь, электрическая печь или бойлер. Поэтому для простой проводки термостата вы будете использовать следующий цветовой код:

• Клемма R или клемма RH для красного провода. Это происходит из-за трансформатора. Если у термостата есть клемма RC, в данном приложении она не требуется. Неважно, оставите ли вы перемычку в термостате или уберете перемычку, если между RH и RC установлена ​​заводская перемычка, при условии отсутствия охлаждения для данной конкретной системы.
• Клемма W реле обогрева. для водогрейных котлов это, скорее всего, пойдет на ваш аквастат на котле, однако он также может управлять зональным клапаном, если у вас есть система зонирования. После того, как зональный клапан открывается, он замыкает переключатель и сообщает котлу поддерживать заданную температуру воды.
• Клемма C, если термостат цифровой и не имеет батарей. Наконец, общий берет начало от трансформатора и требуется для питания термостата.

Схема подключения термостата «только охлаждение» будет отражать приведенные выше инструкции, за исключением того, что вы используете клемму Y вместо клеммы W. Наконец, клеммы, к которым вы подключаете провод, обычно находятся в настенной панели, а не на самом термостате.

Схема Уайта Роджерса

Схемы подключения термостата

Уайт-Роджерс показывает немного другой тип схемы подключения, который отражает схему лестничной логики. Это ясно и понятно. По крайней мере, эксперту. На этой диаграмме показано обозначение каждой клеммы, которая подключается к системе HVAC. Наконец, на приведенном ниже рисунке показана система с одним трансформатором. Клемма O на этой схеме используется для установки термостата теплового насоса для реверсивного клапана. Термостат теплового насоса будет использовать оранжевый провод для реверсивного клапана в конденсаторе.

Интеллектуальные термостаты — Wi-Fi — Приложения для смартфонов и проводка

Многие новые комнатные термостаты представляют собой цифровые термостаты и считаются интеллектуальными термостатами. Кроме того, это просто устройства контроля температуры, которые могут помочь вам сократить расходы на электроэнергию и сэкономить энергию. Кроме того, многие из этих новых термостатов представляют собой термостаты WiFi, которые можно подключить через смартфон и/или компьютер. Несмотря на более новую технологию, проводка термостата осталась прежней.

Кроме того, нет никакой разницы между подключением смарт-термостата или термостата Wi-Fi и подключением обычного цифрового термостата. Для нетехнарей, которые путаются со смартфонами, приложениями для смартфонов, WiFi и прочими современными техническими дополнениями к терморегулятору, проводка будет такой же. Однако самая сложная часть, если вам нужен один из этих интеллектуальных термостатов, заключается в подключении к нему через WiFi. Наконец, просто следуйте инструкциям, прилагаемым к термостату, чтобы заставить эти опции и функции работать.

Провода термостата и электропитание

Схемы подключения термостата Кондиционеры

Провод, который вы используете для подключения термостата, должен быть сплошным проводом калибра 18. Кроме того, провод должен быть в жгуте и иметь разные цвета для цветового кода. Кроме того, если у вас нет милливольтовой системы или электрического обогрева плинтуса (как правило, газовых журналов), ваша система будет низковольтной. Это низкое напряжение колеблется от 23 вольт до 30 вольт. Это пониженное напряжение возникает из-за линейного напряжения через трансформатор, обычно расположенный в вашем кондиционере.

Кроме того, важно найти выключатели для ваших систем отопления и охлаждения и отключить питание перед подключением. И да, может быть более одного разрыва, который подает напряжение на ваш блок HVAC. Системы отопления и кондиционирования обычно представляют собой отдельные системы и имеют собственные выключатели. Важно отметить, что это особенно актуально, если у вас кондиционер с гидронической (бойлерной) системой. Помните, перед подключением отключите питание. Комбинации включают:

• 2-х проводная система — обычно это домашняя система отопления
• 3-х проводная система — также возможна только система отопления
• 4-х проводная система — иногда, при переходе с более старого механического термостата, вы найдете четырехпроводную систему. 4-проводные системы термостатов не являются типичными с цифровой или программируемой проводкой термостата.
• 5-проводные системы — обычно это системы кондиционирования и отопления с общим проводом для питания термостата.
• 6-проводные и более — обычно тепловые насосы. Тепловые насосы используют дополнительные элементы управления кондиционером, такие как реверсивные клапаны и электрические нагревательные полосы. Всегда следуйте рекомендуемому цвету для вашей конкретной марки оборудования HVAC.

Интеллектуальные и программируемые термостаты

Схемы подключения термостата Honeywell

Ваша система отопления и охлаждения, если она современная, скорее всего, имеет домашний термостат, который представляет собой цифровой термостат, а не старые механические термостаты. Кроме того, установка термостата для более новых энергоэффективных термостатов обеспечит лучшую экономию энергии. Кроме того, лучший домашний комфорт наряду с сокращением затрат на электроэнергию. Как домовладелец, чтобы правильно установить новый термостат без каких-либо катастроф, просто следуйте инструкциям. Наконец, некоторые из лучших термостатов включают в себя:

• Ecobee — лично у меня дома стоит такой, и он мне очень нравится.
• Honeywell Lyric
• Emerson Sensi
• Обучаемый термостат Nest
• И некоторые другие бренды

Заключение

Многие из этих термостатов имеют сенсорный экран. Кроме того, ими также можно управлять с помощью приложения на вашем смартфоне или через Интернет с ноутбука или настольного компьютера. Это обеспечивает управление из удаленного места. Если вы пошли на работу и забыли изменить температуру термостата, просто войдите в систему и измените ее или выключите. Они сокращают потребление энергии, тем самым уменьшая ваши счета за электроэнергию. Кроме того, эти термостаты требуют подключения к Wi-Fi для удаленной работы.

Кроме того, эта домашняя технология стремительно сокращает энергопотребление дома. Наконец, электрические схемы термостатов для этих термостатов можно найти здесь и на веб-сайте производителя.

Схемы подключения термостата
