Решаем, как подключить термостат к газовому котлу автономного отопления. Схема подключения комнатного термостата

Как подключить термостат к газовому котлу

В устройстве всех настенных и некоторых современных напольных газовых котлов предусмотрено подключение термостата или программатора. Эти устройства помогают автоматически регулировать температуру в доме или включать и выключать котел в заданное время.

Котлы с механическим управлением не имеют возможности подключения электронного термостата.

Чаще всего возникает необходимость поддерживания необходимой температуры воздуха в помещении без вмешательства человека. Для этой цели используется комнатный термостат. В статье мы расскажем о принципе работы этого устройства и объясним, как подключить термостат к газовому котлу.

Преимущества использования устройства

Если уже говорить о преимуществах, то опишем разницу работы котла с термостатом и без него.

Без термостата

Как работает котел в обычном режиме? Мы выставляем ручкой управления нужную температуру и наслаждаемся теплом. Но что происходит, когда на улице похолодало? В помещении тоже понижается температура. Вроде ничего страшного – пошел и выставил на котле другой температурный режим. Стало жарко – уменьшил, и котел продолжает работать, включаясь и выключаясь.

С термостатом

Теперь давайте представим, как работает котел с подключенным к нему электронным термостатом. Котел будет греть теплоноситель, пока температура помещения не достигнет заданной температуры и только после этого выключится. Он не включится до тех пор, пока температура воздуха не опустится ниже заданного предела. Затем процесс вновь повторяется.

Преимущества

Установив даже самый примитивный термостат, можно сэкономить от 15 до 30% газа.

Сама по себе автоматизация процесса обогрева помещения уже является весомым преимуществом, но можно выделить еще некоторые моменты:

• Котел не будет включаться, если в дневное время года солнечные лучи прогревают помещение и в нем поддерживается нужная температура.
• В помещении присутствует много людей и из-за них температура воздуха не опускается.
• Автоматика котла меньше изнашивается, так как реже происходят включения.
• В помещении не возникает большого перепада температур, так как минимальный порог срабатывания термостата может составлять 0,25°C.
• Возможность изменения настроек.
• После выключения котла циркуляционный насос работает еще некоторое время, предотвращая закипание теплоносителя, и не включается до тех пор, пока котел не начнет работать.
• С настройками справится любой человек.

Если говорить о недостатках, то можно выделить только один – в беспроводном термостате периодически нужно менять батарейки, запас которых всегда должен быть под рукой.

Даже такого краткого обзора вполне достаточно для того, чтобы понять, что приобретение и установка термостата это мудрое вложение средств, которые с лихвой окупятся за короткий промежуток времени.

Выбор прибора

К выбору прибора нужно подходить осмысленно. Нередко люди приобретают устройство с немалым количеством опций, которыми они потом никогда не пользуются. Что нужно учитывать? Остановимся на этом более детально.

Выносной термостат может быть проводным или беспроводным.

• Наличие провода избавляет от использования батареек, но такое подключение принесет массу других проблем, когда прибор нужно установить в соседнем помещении. Прокладывать провод по стене или сверлить под него сквозное отверстие не лучшее решение для помещения после ремонта (или если в ближайшее время там не планируется выполнять ремонт).
• Беспроводный датчик не только не требует подключения, но и может быть перенесен в любое другое помещение. Еще до покупки важно знать радиус действия прибора и как он действует через стены. Например, некоторые дешевые датчики надежно работают только в зоне прямой видимости, но при изменении ситуации или при сильном удалении могут потерять возможность передавать сигнал на модуль, установленный возле котла.
• Избежать некоторых проблем при подключении поможет приобретение прибора той же фирмы, что изготовила и котел.

Котел и термостат одной фирмы

Как уже упоминалось, было бы хорошо, если приобретается прибор под установленный котел одного и того же производителя. Наиболее удачное сочетание получилось у известных брендов Baxi (бакси), Protherm (Протерм) и Vaillant (Вайлант). На иллюстрациях, размещенных ниже, можно увидеть разнообразие этих приборов.

Бакси

Протерм

Вайлант

Способ регулировки

Органы управления могут быть:

• в виде кнопок, а все данные отображаются на электронном табло;
• механическое управление подразумевает наличие регулятора с нанесенными на него показателями.

Функции

Термостаты могут быть простыми или многофункциональными.

• Простой прибор может лишь поддерживать в помещении заранее заданную в его настройках температуру.
• Программируемый термостат обладает богатым набором функций. Его можно настроить, изменяя параметры котла дистанционно, задав нужные температурные режимы в разное время суток. Также можно установить настройки на каждый день недели.
• Термостат со встроенной функцией гидростата позволит контролировать, поддерживать и изменять микроклимат помещения, меняя уровень влажности.

О производителях

Большой популярностью пользуются термодатчики производителей IMIT и Siemens. Они отличаются не только функциональностью, но и способом подключения. Вполне понятно, что более функциональные модели стоят дороже. Чтобы было более понятно, мы сделали сравнительный анализ, результаты которого вы можете увидеть в приведенной ниже таблице.

Стоимость изделия приведена в рублях, но только для сравнительного анализа. Так как цены постоянно меняются, то на момент покупки точные данные можно получить на сайте производителя или в компании, занимающейся реализацией.

Установка и подключение

И вот, когда оборудование выбрано и приобретено, можно приступать к его установке. Вначале рассмотрим рекомендации по размещению датчика.

Выбираем место для датчика

От того, где будет размещен датчик, зависит правильность и эффективность работы всей отопительной системы, поэтому нужно учесть следующие правила:

• Рекомендуемая установка датчиком над полом – 1,5 м. Все мы знаем, что помещение нагревается неравномерно при любой отопительной системе, будь то классическая система или теплый пол. Если пренебречь этим правилом, то датчик будет управлять котлом в другом температурном режиме.
• Не рекомендуется прикреплять датчик к внешней стене, так как она всегда более холодная, нежели стены внутри помещения.
• Датчик не нужно устанавливать в глухом месте или прятать за какими-либо предметами – возле него должен свободно циркулировать воздух. Но нужно остерегаться и другой крайности – прибор не должен находиться в зоне действия сквозняков.
• Место для установки прибора не должно быть возле нагревательных приборов или возле кондиционера, окон и входных дверей. На него не должны попадать прямые солнечные лучи.

Такое обилие ограничений и предписаний может показаться чересчур уж большим, на самом же деле здесь ничего сложного нет, просто об этом нужно помнить, выбирая место для датчика термостата.

Приступаем к подключению

В первую очередь нужно отключить котел от электропитания, чтобы обезопасить себя и электронику котла при выполнении работ.

Если блок управления будет установлен внутри котла, то нужно найти для него подходящее место. Если есть такая необходимость, то можно воспользоваться для монтажа блока установочной коробкой.

Для того чтобы подключить блок управления к котлу, не нужны особые знания, но придется разобраться в схеме.

Красной стрелкой показан путь тока по цепи. Входя в контакт L, он проходит по плате и выходит из нее через контакт Tb2, в котором установлена перемычка, соединяющая его с контактом Tb1. Через этот контакт ток возвращается в плату и управляет работой котла, включая или выключая его.

Теперь нужно скачать с интернета схему вашего котла и проверить, есть ли в нем возможность подключения термостата. Если вы нашли на ней надпись «Комнатный термостат» (в разных моделях котлов название может несколько отличаться), значит, есть возможность подключения термостата.

Если у вас напольный котел, то такую проверку нужно выполнить до приобретения термостата.

Вернемся к перемычке, установленной между контактами Tb1 и Tb2. Во многих котлах она находится на отдельно выведенной колодке (фото выше), но в некоторых моделях ее придется искать на плате.

Открутив винты, держащие перемычку, ее нужно вытянуть, а вместо нее прикрутить провод 0,75 м2, который будет соединять плату котла с блоком управления термостата (или с проводным термостатом). Как видим, на схеме контакты термостата разомкнуты.

Согласно схеме термостата, нам понадобится пара нормально разомкнутых контактов – это COM и NO. Обычно именно такая маркировка присутствует на подключаемом блоке.

Если на блоке другая маркировка или она отсутствует вовсе, то контакты можно проверит тестером. Один электрод прижимается к среднему контакту, а вторым по очереди проверяются боковые. Нам нужна пара разомкнутых контактов.

В зависимости от конструкции, блок подключается к сети или в него вставляются батарейки.

Регулировка

Нужно проверить как ведет себя термостат. Для этого на нем выставляются определенные параметры, и смотрите, как реагирует котел на посылаемые термостатом команды. Если всё в порядке, то можно выполнить окончательную настройку. Как это сделать описано в паспорте изделия.

Некоторые советы

Чтобы система работала правильно и безотказно, примите во внимание следующие рекомендации:

• Если вы работаете по сменам, то лучше приобрести программируемый термостат и отрегулировать его так, чтобы во время вашего отсутствия в помещении поддерживалась минимально допустимая температура.
• Уезжая отдыхать или надолго отлучаясь из дома, переведите отопление в экономичный режим, и на всякий случай установите в прибор свежие батарейки.
• Не дожидайтесь пока батарейки станут непригодными – меняйте их заранее.
• Подключайте котел и блок управления через стабилизатор.

Эпилог

Терморегулятор облегчит вашу жизнь, а установив его своими руками, вы немало сэкономите и будете знать, что с ним делать в случае поломки. Надеемся, что эта статья послужит для вас хорошим руководством.

Видео

В этом видео показано, как выполняется подключение к котлу комнатного термостата или программатора:

Посмотрите видео о монтаже термостата-программатора T-Control для совместной работы с газовым котлом Аристон:

www.stroitelstvosovety.ru

Как подключить комнатный термостат к газовому котлу?

Оглавление статьи

Всем привет! В этом коротком посте, я отвечу на самый популярный вопрос, который возникает после покупки комнатного термостата. Звучит этот вопрос следующим образом: «Как подключить комнатный термостат к газовому котлу???». Часто бывает, что инструкция к этому полезному гаджету не может ответить на этот самый важный вопрос. Тогда приходится подключать воображение, логику и здравый смысл. Надеюсь, что этот пост упростит вам эту задачу. Начнем описание, как обычно, от простого к более сложному.

Схема работы механического термостата.

Механический комнатный термостат — самый простой вариант комнатного термостата, в котором при помощи биметаллической пластины происходит замыкание или размыкание цепи. Такой термостат не требует подведения питания. Схема, по которой он работает, выглядит следующим образом:

Как видно из схемы, есть два способа подключения такого термостата;

• Через клемму NC — подключение для включения кондиционеров.
• Через клемму NO — подключение для газовых и других котлов.

На другой стороне необходимо подключить провода к клеммной коробке на плате управления котла. При этом необходимо сначала снять перемычку и закрепить концы проводов.винтами.

Такая схема подключения является наиболее простой и применяется на механических и электронных программируемых термостатах. В этой статье я расскажу еще об одной схеме.

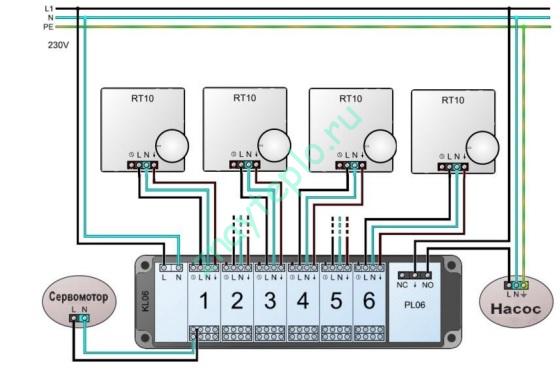

Схема подключения электронных термостатов.

У электронного термостата внутри вместо биметаллической пластины находится электронная схема. Для этой электронной схемы необходимо подвести напряжение питания. Оно может быть равно 220 или 24 вольта и подводится по проводу.

Здесь управляющим сигналом является потенциал (напряжение), которое подводится на клеммную коробку котла или специального хаба. Чтоб было понятней смотрите ниже на картинку:

Из картинки видно, что к электронному термостату идет не 2, а 3 провода:

• L — напряжение питания.
• N — провод нейтрали.
• I — выходной сигнал.

Неподключенный порт используется для включения «ночного» режима работы, при котором температура в помещении снижается на 4 градуса без регулировки термостатов.

Электронные термостаты используются для организации сложных систем управления климатом в доме, такие системы в народе называют «Умный дом«. С их помощью можно управлять насосами и сервоприводами клапанов в системах отопления. Как это выглядит можно увидеть на рисунке выше.

Каким проводом можно подключать комнатные термостаты?

Еще одним немаловажным моментом в подключении термостата является выбор провода. Обычно, сечение и количество жил указываются в инструкции на конкретное изделие. Кроме этого надо помнить о расстоянии от термостата до котла или хаба, которому подключается термостат — если выход на термостате потенциальный, то длина провода может оказать существенное влияние на работу автоматики. Связано это с падением напряжения на проводе. Чтобы его уменьшить, стоит взять провод максимально большого сечения.

Чаще всего для подключения механических термостатов используют двухжильный провод с сечением 0,5 или 0,75 «квадратов». Для электронных, как я описывал выше, важно учитывать длину провода. Чем длиннее провод, тем больше должно быть сечение (обычна сечение не превышает 1,5 «квадрата»).  Но превышать длину провода в 100 метров, производители не советуют, хоть это и не оговаривается в паспортах и инструкциях на изделия.

Схема подключения беспроводного термостата.

В данный момент беспроводные термостаты получили широкое распространение и серьезно потеснили своих проводных собратьев. С ними проще работать, не нужно тянуть через весь дом провода от термостата до датчика. Достаточно просто настроить адрес датчика и установить его в месте с устойчивым приемом сигнала от термостата. Что касаемо схем подключения таких устройств, то их может быть две:

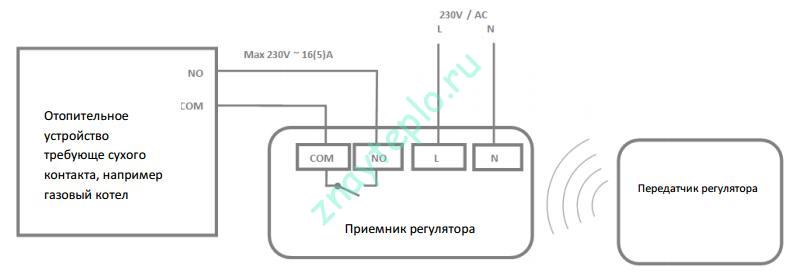

Схема соединения по разрыву цепи.

Схема ничем не отличается от схемы подключения механического термостата. Включение котла, насоса или сервопривода происходит по появлению тока в цепи.

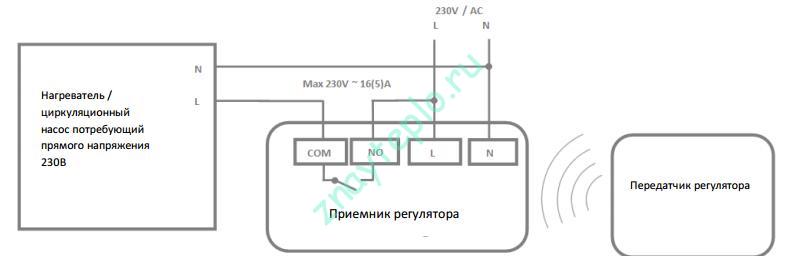

Схема соединения по потенциалу (напряжению).

В данной схем при соединении цепи термостат передает на вход котла напряжение, которое включает котел, насос или сервопривод.

Итоги статьи.

Здесь были приведены самые распространенные схемы подключения комнатных термостатов. Но перед их использованием ознакомьтесь с инструкцией, мало ли какие нюансы подключения и настройки в ней могут быть отражены. К тому же, если у вас нет опыта электромонтажных работ, то лучше эту работу доверить специалисту. Иначе вы рискуете вывести из строя дорогостоящее оборудование. На этом остановимся. Жду ваших вопросов в комментариях.



znayteplo.ru

виды, устройство, особенности установки / Сделай сам / Коллективный блог

Пока поиски альтернативной энергии не дают ощутимого результата, человечество учится разумно использовать традиционные энергоносители. Энергоэффективность и энергосбережение – вот два основных тренда современной климатообразующей техники – обогревателей (электрических, инфракрасных), конвекторов, кондиционеров и отопительных котлов всех типов. Комнатный термостат позволяет создать оптимальные по уровню комфорта условия, создав обратную связь между отапливаемым помещением и источником обогрева.

Рис.1: комнатный термостат

Исходя из условий пожарной безопасности, монтаж большинства газовых (твердотопливных) котлов, особенно мощных, предусматривает выделение отдельного помещения, зачастую – вне дома. Поэтому управление котлом чаще всего заключается в установке некоторого достаточного уровня температуры теплоносителя на выходе из котла или центрального насоса. При этом абсолютно не учитываются теплопотери, связанные с транспортировкой теплоносителя, а так же внешние погодные условия. В результате при равной температуре на выходе из котла, температура в помещении может существенно отличаться. Комнатный термостат, за счет регулирования интенсивности работы котла, позволяет поддерживать в помещении неизменно комфортной температуру, устанавливаемую пользователем.

Комнатные термостаты: устройство и принцип действия

Сам комнатный термостат состоит из двух частей:

- термостата, устанавливаемого непосредственно на котле и управляющего интенсивностью сгорания топлива

- термодатчиков, установленных в доме, непрерывно измеряющих температуру воздуха в помещении и выдающих контрольный сигнал на термостат

Рис. 2: система термодатчиков, связанных с одним термостатом

Например, пользователь запрограммировал на комнатном термостате температуру +21°С. Если температура снизилась на 0,25°С (такой порог срабатывания у большинства термодатчиков), термостат выдает команду, котел и циркуляционный насос переходят в активный режим – режим обогрева. Как только температура достигает требуемых +21°С, термостат генерирует сигнал отключения. Если утепление помещения проведено качественно, то воздух в нем будет остывать медленнее, чем теплоноситель в системе отопления – коэффициент теплопередачи у воздуха очень небольшой. Благодаря этому количество циклов включения/выключения котла с циркуляционным насосом существенно снижается. Что, с одной стороны, приводит к снижению потребления топлива (и, соответственно, и электричества, ведь насос работает тоже меньше), с другой – существенно продлевает эксплуатационный ресурс котла (насоса). Опыт показывает, что монтаж комнатного термостата позволяет сэкономить порядка 20-25% от ранее потребляемого объема топлива (газа).

Немаловажный момент – настройка климатических параметров производится непосредственно в комнате, нет необходимости идти в котельную. Кроме того, корректировку температурных показателей можно провести в любой момент.

Рис.3: схема подключения термостата к котлу

Большинство современных котлов имеют специальный разъем - room thermostat (комнатный термостат), в исходном состоянии его клеммы закорачиваются производителем. Для подключения комнатного термостата перемычку изымают, а выход термостата подключают двужильным обычным электрическим проводом (рекомендованное сечение - 0,75 мм2). Производители рекомендуют, чтобы термостат и котел были одной марки, но это не обязательно, большинство термостатов без проблем сопрягаются с отопительным оборудованием разных производителей.

Особенности подключения комнатного термостата рассматриваются на видео:

Рис.4: система «Умный дом»

Использование комнатных термостатов позволяет интегрировать их в систему «Умный дом», обеспечивая единовременное управление всех климатообразующим оборудованием – отоплением, кондиционерами, вентиляцией, теплыми полами. Это позволяет обеспечить комфортные условия при 30% экономии в год потребляемых ресурсов. При использовании в доме комплекта «нескольких термодатчиков- исполнительное устройство», каждый из датчиков имеет свой собственный индивидуальный коммуникационный код, что полностью исключает возможность взаимного влияния. При этом все же рекомендуется соблюдать расстояние не менее 1 м между термодатчиками.

Виды комнатных термостатов:

По типу установки комнатные терморегуляторы классифицируют:

• проводные – связь между блоками осуществляется посредством смонтированных проводников (проводов). Вариант установки подходит для вновь устанавливаемых систем отопления, ведь тогда можно скрыть провода. Достоинства – такие системы дешевле и обеспечивают передачу данных на большие (свыше 50 м) расстояния, вне зависимости от материала стен. Для запитывания такого термостата в основном используется бытовая электросеть

• беспроводные – связь между контроллером и исполнительным блоком поддерживается при помощи периодических сигналов. Вариант для модернизации существующей системы отопления, который позволяет избежать долбления стен для протягивания проводов, сохраняя ремонт нетронутым. Для коммуникации используется частота 868 Мгц, что обеспечивает надежное и стабильное распространение сигнала через различные стройматериалы, используемые в здании. Следует помнить, что железобетонные перекрытия существенно ослабляют сигнал, поэтому эффективный радиус для беспроводных контроллеров не превышает 50м.

При этом комнатный термостат не генерирует неблагоприятное электромагнитное поле в помещении. Контроллер испускает кратковременный маломощный импульс с частотой порядка 1 раз за 3 минуты. Кроме того, такая периодичность позволяет существенно сэкономить заряд батареи (аккумулятора) – для обеспечения большей мобильности большинство комнатных термостатов имеют именно такой вид электропитания.

По функциональным возможностям комнатные термостаты подразделяют:

• простые – поддерживают строго заданную температуру

• программируемые – большинство контроллеров позволяют проводить программирование в семидневном цикле, при этом точность исполнения команд колеблется в пределах минуты.

Наиболее распространенный тип программирования – «5+2». В этом случае пользователь может запрограммировать режим работы отдельно на будние, отдельно – на выходные дни. К примеру, с понедельника по пятницу:

• с 6 до 8 часов – температура 20°C

• с 8 по 17.30 – экономный режим, температура может опускаться до 10°C

• 17.30 – 18.00 – интенсивный обогрев до 20°C

• С 18 до 22.00 - температура 20°C

• С 22.00 до 6.00 – ночной режим с температурой в пределах 17°C

В выходные дни на протяжении всего дня поддерживается наиболее комфортная для пользователя температура. При длительном отсутствии в помещении людей можно задать режим, который будет просто предохранять систему отопления от размерзания.

Подробнее с особенностями программирования комнатного термостата знакомит данное видео:

Комнатный термостат: устанавливаем правильно

Рис.5: пример размещения термостата

Достоверность и правильность информации, которую будет получать, анализировать и затем передавать на котел отопления комнатный термостат, а, значит, и эффективность его работы во многом зависит от правильного выбора места для его монтажа. Место выбирается так, чтобы термостат мог максимально реально оценивать среднюю температуру по всему объему отапливаемого (охлаждаемого) помещения. Для этого следует соблюсти несколько правил:

• высота размещения – известно, что холодный воздух (при обыкновенном радиаторном отоплении) концентрируется внизу, теплый, наоборот – поднимается вверх. Именно поэтому термостат следует размещать посередине, приблизительно на уровне от 1 до 1,5 метров над полом. Правило справедливо и для систем с теплым полом – поднимаясь вверх от пола, воздух постепенно охлаждается. Но для большего комфорта и экономии положение термостата можно несколько завысить, хотя это и необязательно

• место размещения – только внутренние стены, даже при хорошей теплоизоляции внешние стены будут несколько холоднее

• свободный доступ воздуха, который должен циркулировать возле термостата, нельзя прятать термостат за штору (занавеску) или мебель (шкаф). На рынке можно подобрать модель, которая гармонично впишется в интерьер и не будет резать глаз, диссонируя с общим стилем

Рис.6: комнатный термостат в интерьере

• минимум внешнего влияния – прежде всего, подальше от нагревательных приборов – радиаторов, холодильников, компьютеров и телевизоров, а также источников холода (открытые форточки или входные двери). На комнатный термостат не должны попадать лучи солнца и направленная воздушная струя от кондиционера

44kw.com

Как подключить термостат к газовому котлу

Комнатный термостат

Термостат — это автоматический прибор, необходимый для регулирования работы котельного оборудования. Он считывает температуру воздуха в помещении и подает «команду» котлу, снижая или увеличивая его мощность. Современное котельное оборудование, как правило, имеет встроенные программаторы. Но бывают ситуации, когда подключать дополнительное оборудование приходится самостоятельно. Рассмотрим, как к газовому котлу подключить термостат.

Регулировка работы котельного оборудования

Регулировать работу газового котла можно двумя способами — вручную или автоматически с помощью комнатного терморегулятора. Рассмотрим, как это происходит на практике. На степень нагрева воздуха влияет температура теплоносителя в системе. Ее увеличение или уменьшение обеспечивает комфортный микроклимат с наилучшими температурными показателями.

После достижения теплоносителем заданной температуры котел отключается. При снижении показателя — включается. В случае изменения дельты температур снаружи и внутри здания работу котла придется перепрограммировать. Эти манипуляции проводятся в течение всего отопительного сезона, поэтому ручная регулировка — не самый удобный вариант.

Обратите внимание! Подключение комнатного программатора позволяет полностью решить проблему. Все данные о температуре будут считываться датчиками, и котел будет работать по заданной программе.

Установка программатора позволяет решить еще одну важную проблему. При ручной регулировке котел работает в режиме постоянных кратковременных включений-выключений. Пуск осуществляется на короткий период времени — около 10 минут. Циркуляция теплоносителя в системе, как правило, обеспечивается насосным оборудованием. Причем оно будет работать независимо от того, включен отопительный прибор или нет.

Все это существенно увеличивает расход электроэнергии. Кроме того, подобный режим работы не лучшим образом сказывается на долговечности агрегата.

Что дает термостат?

Термостат — это автоматический программируемый прибор. Пользователь устанавливает на нем комфортную температуру в помещении. При понижении температуры программатор автоматически включает котел. Порог срабатывания может быть разным и зависит от модели прибора. В среднем датчики срабатывают при понижении температурных показателей на 0,25 градуса.

После автоматического включения котла теплоноситель начинает нагреваться, и температура воздуха повышается. При достижении заданных показателей программатор отключает котел. На первый взгляд может показаться, что никакой разницы с ручным управлением нет. На самом деле есть одно важное отличие, немало сказывающееся на экономичности отопления. Отключая котел, термостат автоматически отключит и циркуляционный насос.

Принципиальная схема

Повторное включение оборудования произойдет после достижения температурой воздуха порога срабатывания датчиков. Так как комнатный термостат реагирует на температуру воздуха, а не теплоносителя, частота включений котла существенно сокращается по сравнению с ручной регулировкой. Это объясняется тем, что нагретый воздух остывает значительно медленнее, чем вода в системе. Говоря простым языком, не столь важно, насколько сильно остынут батареи — пока в комнате будет нужное тепло, котел и насос не включатся.

Не будет включаться котел и в других случаях:

• Нагревание комнаты солнечными лучами.
• Сокращение дельты температур.
• Увеличение числа людей и, как следствие, повышение температуры воздуха.
• Получение тепла через ограждающие конструкции и т. п.

Как показала практика использования термостатов, они позволяют сэкономить до 30% энергии. При таких показателях можно говорить об энергоэффективной системе отопления, снижении затрат на обеспечение комфорта дома и экономии топлива.

Установка и подключение

Схема подключения

Специалисты рекомендуют устанавливать комнатные термостаты в жилых помещениях. Их монтаж, например, на кухне, в холле, котельной приведет к нарушениям в срабатывании системы. Желательно выбирать либо самую холодную комнату, например, угловую, либо помещение, где чаще всего собирается большое количество людей.

Рядом с терморегулятором не должно быть источников тепла — радиаторов и дополнительных обогревателей. На него не должны попадать прямые солнечные лучи. Не лучшее место и для установки на сквозняке. Осторожно нужно монтировать регуляторы рядом с электробытовыми приборами, излучающими немалое количество тепла. Все это является так называемыми тепловыми помехами, мешающими нормальной работе программатора.

Включение и отключение котла происходит с помощью реле. Современные газовые котлы независимо от их производителя и особенностей модели имеют точки подключения для термостата, через которые осуществляется управление отоплением и охлаждением. Подключить прибор можно с помощью клеммы на котле в нужной точке или с помощью кабеля термостата, входящего в комплект поставки. Способ подключения дополнительного оборудования можно узнать из технического паспорта котла, где есть не только описание, но и все необходимые схемы.

Подключение термостата выполняется в соответствии с рекомендациями производителя отопительного агрегата. Как правило, в технической документации на котел есть соответствующий раздел. В целом монтаж дополнительного прибора не вызывает трудностей, так что сделать его можно самостоятельно.

Настройка

После подключения прибор необходимо настроить. Здесь на помощь придет инструкция к терморегулятору. Как правило, на лицевой панели программатора есть кнопки, с помощью которых осуществляется его настройка, а также микропереключатели. Для работы программируемого оборудования необходима энергия. Терморегуляторы работают от обычных батареек.

Комнатный механический

С помощью переключателей можно контролировать:

• Нагрев и кондиционирование воздуха.
• Время задержки срабатывания датчиков. Например, при кратковременном сквозняке датчик обнаружит снижение температуры, в результате чего должен включиться котел. Задержка срабатывания позволит избежать ложных включений.
• Колебания температуры. Например, устанавливаются колебания температуры равные 0,5 градуса. Это означает, что прибор включит котел при понижении параметра на 0,25 градусов, и выключит его при превышении показателя на те же 0,25 градусов.

С помощью кнопок устанавливается оптимальная и экономичная температура. Оптимальная (комфортная) температура будет поддерживаться в дневное время суток. В ночное время показатель будет снижаться, обеспечивая экономию и не допуская перерасхода топлива. В терморегуляторах есть предустановленные программы. При необходимости пользователь может выбрать одну из них для нормальной работы отопительной системы. Количество таких программ различается в зависимости от модели программатора.

Преимущества автоматики

Автоматика для котельного оборудования — это выбор людей, которым необходима энергоэффективная система отопления. Установка самого дешевого программатора обеспечит экономию не менее 15%.

Помимо этого автоматика имеет немало других преимуществ:

Панель управления

• Решение проблемы тактования отопительного прибора — необоснованно частых включений и отключений.
• Установка точного температурного режима по времени — оптимальный/экономный.
• Простота установки и настройки.
• Облегчение эксплуатации котла.
• Повышение надежности системы.
• Возможность установки тонких настроек.

Здесь перечислены только самые очевидные преимущества автоматики. С их практическими достоинствами можно познакомиться только во время эксплуатации. Единственное, что нельзя не отметить — экономить на установке термостата нецелесообразно. Это простое и недорогое оборудование позволит существенно сэкономить на отоплении. Для холодных регионов России подобная экономия весьма существенна.

Заключение

Терморегулятор — важный элемент автономных систем отопления. Он позволяет обеспечить автоматическую работу всей сети и избежать перерасхода топлива. Этот простой прибор — залог долговечной работы и котла, и всей инженерной сети. Установка терморегулятора не представляет ничего сложного. Ориентируясь на описание и схемы, приведенные в инструкциях к котлу и автоматическому прибору, можно выполнить подключение и настройку самостоятельно, не обращаясь к специалистам.

Похожие записи

Комментарии и отзывы к материалу

У вас должен быть включен JavaScript для отображения комментариев.

gidotopleniya.ru

для чего нужен комнатный термостат, настройка комнатного термостата

Все газовые котлы оснащены внутренним датчиком. Он в свою очередь поддерживает определенную температуру в подающем трубопроводе. Но выбирать нужный температурный режим приходится самостоятельно. Для этого нужно регулировать мощность оборудования. Чтобы каждый раз при изменение погодных условий не посещать топочную, можно установить комнатный термостат в доме. Рассмотрим подробно, какие есть виды комнатных термостатов, а также как их правильно подключить.

Содержание:

1. Для чего нужен комнатный термостат
2. Виды термостатов
3. Электромеханические термостаты
4. Электронные термостаты
5. Механические термостаты
6. Устройство и подключение
7. Настройка комнатного термостата

Для чего нужен комнатный термостат

Не каждому хочется постоянно спускаться в топочную и регулировать температурный режим. Поэтому разумно будет приобрести комнатный термостат. Таким образом, вы сможете напрямую регулировать мощность отопительного котла по температуре воздуха в доме. Принцип работы комнатного термостата заключается в следующем: после того как прибор достигнет заданного температурного режима в помещении прибор замыкает электрическую цепь, которая связывает его с котлом. За это действие отвечает термочувствительный элемент, который размещен внутри корпуса. Этот элемент механически воздействует на электрические контакты. В изделиях с более сложным устройством в качестве такого элемента выступает датчик температуры.

После того как произошло замыкание цепи контроллер или же газовый клапан отключает работу горелочного прибора или уменьшает пламя. Все зависит от конструкции устройства. Носитель тепла в радиаторах будет остывать, а температура воздуха в помещении снижаться. Вследствие чего происходит разрыв цепи, и работа горелки возобновляется.

Такое регулирование является эффективным. Так как топливо используется столько, сколько потребуется.

Виды термостатов

Комнатные термостаты можно разделить по устройству, по способу устройства и по функциональным возможностям.

По техническому устройству можно разделить комнатные термостаты на 3 вида:

1. Электромеханические.
2. Электронные.
3. Механические.

По способу устройства комнатные термостаты разделяют на два вида:

• Беспроводные термостаты. При помощи периодических сигналов осуществляются коммуникации исполнительного блока с контроллером. Беспроводные термостаты имеют большой плюс: не нужно устраивать отверстия под провода. Но также можно выделить и небольшой недостаток: снижается мощность сигнала из-за железобетонных стен.
• Проводные термостаты. При помощи проводов поддерживаются контакты между блоками. Передавать данные такой термостат может на расстояние более 50 метров. Источником электропитания может выступать электрическая бытовая сеть.

По функциональным возможностям можно выделить следующие виды комнатных термостатов:

1. Программируемые термостаты. Они могут задавать нужный режим на несколько дней вперед.
2. Простые термостаты. Они лишь поддерживать необходимую температуру.
3. Комнатные термостаты не могут создавать вредное электромагнитное поле. Они только передают небольшой импульс.

Электромеханические термостаты

Реле является центральным устройством электромеханического термостата. Он имеет вид цилиндра, который наполняется веществом отзывчивым к температуре. При нагреве котла происходит расширение вещества. А при понижении соответственно происходит сужение вещества. Регулирует температуру привод при помощи электроцепи. Именно он реагирует на изменения вещества.

Электронные термостаты

Электронный термостат имеет более сложное внутренне строение, чем электромеханический. В основу данного комнатного термостата входят следующие элементы: термореле, передатчик сигнала и датчик температуры.

К достоинствам электронного термостата можно отнести: точно выявляет и корректирует температурный режим в доме. Такой термостат прост в использовании.

Механические термостаты

В механических термостатах отсутствуют какие-либо электронные элементы. Принцип работы такого устройства заключается в изменение свойств материалов под действием температуры. При изменении температуры вещества, который находится в газовой мембране, электроцепь замыкается или же разрывается. Таким образом, механизмы приходят в действие.

Устройство и подключение

Устанавливать комнатные термостаты лучше всего в жилых комнатах. Если установить термостат на кухне или в коридоре, то могут случать ложные срабатывания. Устанавливать лучше в комнате, где самая низкая температура или в том помещении, где бывает больше всего людей.

Но нельзя устанавливать комнатный термостат рядом с батареей или обогревателем. А также лучи Солнца не должны попадать на устройство. Еще рекомендуют не устанавливать термостатами рядом с электрическими приборами, которые могут излучать тепловые помехи, а также следует избегать установки термостата на сквозняке.

Включить и выключить котел можно при помощи специального реле. Подключить термостат можно через кабель или же при помощи клеммы на котле. Чтобы программатор работал, необходимы батарейки. В техпаспорте устройства указаны правила подключения термостата. Необходимо внимательно изучить инструкцию.

Настройка комнатного термостата

Но после подключения термостата его необходимо настроить. При помощи панели программатора можно произвести настройку. На нем устроены клавиши и микропереключатели.

При помощи микропереключателей можно регулировать следующее:

• Настроить режим колебания температуры;
• Охлаждение и нагрев воздуха;
• Интервал срабатывания датчиков. Если ненадолго открыть балкон, то датчик не сработает.

А при помощи клавиш можно установить экономичный и оптимальный температурный режим. Днем будет держаться необходимая температура, а ночью она будет снижаться, но находиться на комфортном уровне и таким образом будет происходить экономия топлива. А также в комнатных термостатах установлены программы. Из них можно выбрать подходящую для вас программу.

Читайте также:

baltgazservice.ru

принцип действия, виды терморегуляторов, популярные модели, монтаж устройства

Комнатный термостат – это устройство, позволяющее регулировать работу вашего нагревательного агрегата в наиболее удобной для вас форме. Оно поможет сократить затраты на газ и электроэнергию, увеличит срок службы котла и обеспечит постоянную температуру в помещении. Статья содержит в себе много полезных советов по выбору термостата, его установке, подключению и дальнейшему использованию.

В этой статье:

Принцип работы

Газовый котёл работает циклически, включаясь тогда, когда температура теплоносителя (воды) падает до определённого значения, которое вы устанавливаете вручную. Тогда же начинает работать и насос.

Отсутствие автоматики приводит к необходимости подстройки параметров отопительной системы на протяжении всего холодного сезона. Но даже ручная регулировка не гарантирует, что в особо холодные дни квартира или дом не промёрзнет, а тёплым солнечным днём не превратится в сауну.

Именно для этих целей и применяются термостаты.

Они оснащены датчиком температуры воздуха отапливаемого помещения. Вы сами сможете выставить желаемую температуру на терморегуляторе – он автоматически будет включать газовый котёл и насос в нужный момент, и только на необходимый промежуток времени.

В отличие от газового котла, для которого важнейшим параметром является температура теплоносителя, термостату важна температура воздуха в помещении.

Вы один раз задаете минимально возможную температуру, при которой вам комфортно находиться в помещении без отопления. Как только температура воздуха падает ниже этого значения на 0,25-1 градус (шаг зависит от модели устройства), термостат автоматически запускает котёл и насос.

Если температура превышает установленный вами порог на всё те же 0,25-1 градус, терморегулятор автоматически выключит систему отопления.

Три основных преимущества терморегуляторов

Автоматика для газового котла

Воздух в помещении остывает не так быстро, как теплоноситель в контуре, поэтому число запусков отопительного агрегата сокращается многократно, что благоприятно сказывается на сроке его службы и вашем материальном состоянии.

Как было сказано выше:

1. они повышают уровень комфорта – температура в помещении будет стабильной при любой погоде, изменится лишь частота включения отопительной системы;
2. избавляют от необходимости частой подстройки параметров котла;
3. существенно сокращают расходы на отопление.

В обычном режиме котёл срабатывает в среднем раз в 10 минут и греет воду 1-2 минуты, при этом насос работает постоянно. При наличии автоматики, котёл будет включаться значительно реже, а насос будет работать только в моменты необходимости, прокачивая нагретый теплоноситель по контуру.

По некоторым данным, экономия может составлять до 25-30%, что делает прибор очень эффективным и быстро окупаемым.

Виды комнатных термостатов

Автоматику для регулировки работа котла можно условно разделить на:

• Проводные – связь котла с контроллером обеспечивается проводным соединением (требует дополнительной установки).
• Беспроводные – весь рабочий процесс регулируется при помощи радиосигнала.

В комплект беспроводного термостата входят два блока, один из которых устанавливается возле котла и подключается к его клеммам, а второй устанавливается в помещении, из которого предполагается осуществление контроля работы системы отопления.

Оба блока связаны между собой по радиоканалу. Для удобства использования контрольный блок оснащают мини-клавиатурой и жидкокристаллическим дисплеем.

Беспроводной термостат-программатор

По выполняемым функциям комнатные термостаты делятся на:

• Простые – могут только поддерживать заранее заданную температуру в помещении.
• Программируемые – их ещё называют программаторами. Они обладают богатым набор функций: вы можете изменять ряд параметров котла дистанционно, настраивать температурные режимы «день» и «ночь», программировать отопительную систему по дням недели.
• С встроенной функцией гидростата – они позволяют наблюдать за уровнем влажности в любых помещениях, где есть необходимость контроля микроклимата. Имеют встроенный режим уменьшения и увеличения влажности.

Популярные модели и производители

Самыми востребованными на российском рынке являются термодатчики таких марок, как Siemens, IMIT, Thermolink и Baxi.

Ассортимент производителей очень широк и включает в себя как модели начального уровня, так и серьёзные терморегуляторы для многоконтурных котлов с большим набором дополнительных функций.

Рассмотрим несколько популярных моделей и сравним их характеристики.

МодельДиапазонДифф-ция, °С Степень защиты, IPСвязьДисплейПрограм-иеЦена

IMIT TA3N 70	+5 - +30 °С	1	30	2х-проводная	Нет	Нет	600
Siemens RAA 21	+8 - +30 °С		30	2х-проводная	Нет	Нет	1200
IMIT BLUE	+6 - +35 °С	0,2-0,4	20	2х-проводная	Есть	Да	3300
IMIT BLUE RADIO	+6 - +35 °С	0,2-0,4	20	Радиоканал	Есть	Да	10 900

Выбор устройства

Выбранный термостат должен удовлетворять вашим нуждам и подходить в техническом плане:

• Если нет возможности осуществлять монтаж проводников от терморегулятора к котлу, то вам подойдёт беспроводная модель.
• Если вы хотите максимально оптимизировать работу отопительной системы, стоит присмотреться к программаторам и энергонезависимым котлам.

Термостаты-программаторы обычно имеют 2-3 недельных режима, и 3-4 суточных. Это обеспечит прогревание квартиры до необходимой температуру, пока вы дома, и автоматический перевод системы в экономичный режим, пока вы отсутствуете.

Большинство моделей обладают инерционностью. То есть система отопления включается так, чтобы успеть прогреть помещение к вашему приходу.

Хорошим вариантом будет выбор устройства от того же производителя, что и ваш газовый котёл. Это позволит избежать трудностей при монтаже (схема подключения газового котла).

Установка и подключение

Точки подключения: 1 (N0) и 2 (СОМ) — управление котлом, 2 (СОМ) и 3 (NC) — управление охлаждением

При установке следует помнить, что от правильности выбора размещения устройства зависит качество его работы.

Чтобы термостат мог точно оценивать среднюю температуру помещения, следует учитывать некоторые правила:

• Размещайте устройство на высоте 1.5 метра над полом. Связано это с тем, что тёплый воздух поднимается вверх, а холодный концентрируется внизу. Аналогично следует поступить, если у вас установлены тёплые полы.
• Встраивайте автоматики только во внутренние стены. Внешние стены всегда немного прохладней, даже несмотря на качество теплоизоляции.Вокруг термодатчика должен свободно циркулировать воздух.
• Устройство нельзя размещать внутри шкафов или закрывать его шторами. Дизайн большинства моделей отлично впишется в любой интерьер.Исключите внешнее влияние.
• Терморегулятор должен находиться вдали от нагревательных приборов или источников холода (форточки, двери). На него не должны попадать воздушные струи от кондиционера и прямые солнечные лучи.

Схемы подключения можно найти в прилагаемой к прибору инструкции.

Также вы можете воспользоваться следующей информацией:

1. Отключите электропитание, чтобы обезопасить проведение работ.
2. Найдите подходящее место для установки. В случае необходимости проведите монтаж установочной коробки и подведите к ней фазу и ноль.
3. Подключите термостат к котлу. Для этого соедините ноль, фазу и землю терморегулятора с соответствующими контактами газового котла (стандартная маркировка – N, L и PE соответственно).

Советы по эксплуатации

Программируемый термостат

Для уменьшения затрат на топливо и электроэнергию стоит взять на вооружение несколько важных моментов:

• Уменьшайте температуру термостата, если надолго собираетесь покинуть помещение.
• Имеет смысл в ночное время устанавливать температуру ниже на 3-4 градуса. Первый поднявшийся член семьи утром может увеличить температуру и прогреть помещение. Автоматизируйте этот процесс, если вы приобрели программируемый термостат.
• Поддерживайте устройство в рабочем состоянии. Меняйте батарейки, не дожидаясь отказа прибора.
• Следите, чтобы в помещениях для пожилых людей и инвалидов температура не опускалась ниже 16 градусов.
• Рекомендуемая температура:
  • 20 градусов для помещений общего пользования;
  • 18 градусов для детской комнаты;
  • 16-19 градусов в ночное время;

Выбор газового котла и терморегулятора от одного хорошо зарекомендовавшего себя производителя позволит избежать множества проблем, связанных с эксплуатацией отопительной системы в будущем.

teplius.ru

функции, типы регуляторов температуры, схема подключения комнатного термостата

Особенности работы терморегулятора для водяного теплого пола: правила установки и подключения, виды комнатных термостатов для водяных систем теплых полов» width=»400″ height=»298″ />Водяные теплые полы – один из вариантов автономной обогревательной системы в частных домах. Они давно появились на рынке и полюбились потребителям своей надежностью, долговечностью, эффективностью работы и экономией энергоресурсов.

Терморегулятор для водяного теплого пола не обязательная часть системы, но желательная. Это понимают те, кто любит сочетать комфорт с экономией средств на нем.

Как и зачем регулировать водяной пол

Как правило, в регионах с сильными морозами и продолжительной зимой система теплых полов используется исключительно как дополнительный или аварийный источник обогрева жилья. По мощности они «не тянут» на эффективное поддержание комфортной температуры в помещениях в таких условиях, но в областях, где климат помягче, могут быть «главными» в доме по теплу.

Не зависимо от того, какая основная функция у подобной системы отопления, регулятор температуры для водяного теплого пола способен и контролировать, и направлять, и проверять качество его работы.

Обычно, водяной пол – это целая система контуров, отдельных для каждого помещения. Если комната большая, то таких контуров в ней может быть два и больше, и для каждого из них можно установить автономный терморегулятор для водяного пола или сделать пульт управления сразу всеми.

Основная задача подобных устройств:

• Наблюдать за степенью нагрева теплоносителя в контуре и измерять температуру напольного покрытия. Обычно, их применяют, если водяной пол – это вспомогательное средство, так как подобные термостаты не влияют на «погоду» в доме и лишь поддерживают комфортную температуру напольного покрытия под ногами. Чаще всего такие полы и регуляторы температуры устанавливают в детской. Датчики температуры устройства монтируются под напольным покрытием в непосредственной близости от нагревательных элементов, а выносной датчик с дисплеем или ручкой управления крепится на стену.
• Терморегулятор, следящий за температурой воздуха в доме, оснащен встроенным датчиком, и именно такой прибор создает необходимый микроклимат. Подобный комнатный термостат для водяного теплого пола уместен лишь в помещениях, где этот тип обогрева является основным, а сама система достаточно мощной для такой работы.
• Комбинированное устройство с двумя датчиками подходит для теплого пола, который в зимний период используется как основной вид отопления, а в межсезонье – дополнительный. В этом случае в холода основными показателями являются настройки датчика температуры воздуха, а когда необходимо лишь слегка прогреть помещение – контроллера теплого пола.
• Терморегулятор отвечает за своевременное включение/отключение пола и экономию средств на электричество.
• Он создает комфортные условия для проживания на весь отопительный период.

Как правило, одной из функций термостата теплого пола является контроль над нагревом его элементов. Так как водяному напольному отоплению не грозит перегрев, как это случается с электро или пленочными полами, то некоторые потребители не видят смысла устанавливать терморегулятор. Это ошибочное решение, так как основная задача устройства – это регулировка температуры и контроль над включением/выключением системы, во время которых и происходит экономия средств на отоплении.

Характеристики комнатных термостатов

Сегодня на выбор потребителям предлагаются несколько видов регуляторов температуры, которые отличаются по типу настроек:

• Терморегулятор для теплого пола водяного механический – это недорогое, простое в использовании и надежное устройство, которое устанавливается лишь в тех случаях, когда этот вид отопления является вспомогательным. Все параметры в приборе настраиваются вручную при помощи кнопки включения и диска со шкалой температурного диапазона. Достоинства прибора:
• низкая стоимость;
• возможность ремонта при выходе из строя;
• легко монтировать;
• прост в управлении.

Недостатки механического терморегулятора для водяного теплого пола:

• Некорректно показывает температуру и разница между реальным нагревом и заданными параметрами может составлять до 5 градусов.
• Механическая настройка предполагает, что каждый раз, когда на улице меняется температура воздуха, приходится вносить новые параметры вручную.
• Электронные терморегуляторы оснащены дисплеем с кнопками, на котором удобно выставлять температурные параметры нагрева воздуха или пола, в зависимости от датчика, и таймер. Обладают точными настройками, разница температуры составляет не более 0.5 градуса. Многие электронные термостаты имеют сенсорный экран и дистанционный пульт, что позволяет управлять ими на расстоянии в пределах дома или квартиры. Это наиболее востребованные аналоги, так как имеют среднюю стоимость, качественную настройку и удобны в управлении.
• Программаторы – это многофункциональные устройства, которые настраиваются как по времени суток (день/ночь), так и по дням недели. Экономия, которую приносят эти устройства при эксплуатации водяного пола, составляет 30% и более. Это связано с тем, что при помощи программы прибор можно настраивать на режим «эконом», при котором температура пола или воздуха поддерживается на минимальном уровне, когда домочадцев нет, и включается на необходимую мощность к их приходу. Одним устройством можно управлять сразу несколькими водяными контурами. Все программаторы имеют встроенный Wi-Fi, что дает возможность следить за работой теплого пола на большом расстоянии от дома и вносить коррективы при помощи планшета или смартфона. Недостатком данного вида устройства считается их высокая стоимость, но учитывая экономию, которую они приносят людям, и комфорт, цена вполне оправданна.
• Радиоуправляемые терморегуляторы для водяных полов появились недавно и стоят очень дорого. Особенность технической характеристики прибора в том, что ему не нужны для подключения кабели, которые, как правило, не украшают интерьер помещения. Управление и контроль над полом производится при помощи радиосигналов, которые отдаются датчиком радиотермостату, а тот, в свою очередь, передает их контроллеру. Функция последнего заключается в обработке данных и контроле подачи нагретого теплоносителя в контур или его остановки. Каждое устройство имеет отдельный передатчик и приемник, работающий с одним водяным контуром, поэтому для больших площадей придется покапать несколько радиоуправляемых терморегуляторов, что оправдано лишь в том случае, если в доме элитный интерьер, которому лишние провода и кабели ни к чему.

Чтобы контроль над водяным полом осуществлялся эффективно, должны одновременно  взаимодействовать следующие приборы:

• Датчики, которые могут быть как встроенными, так и монтироваться непосредственно возле элементов теплого пола. Передает параметры нагрева воздуха или пола термостату. Работает либо от кабеля, либо при помощи радиосигналов.
• Терморегулятор принимает и обрабатывает параметры, посланные датчиком, и передает информацию дальше на сервоприводы.
• Задачей сервоприводов является открытие/закрытие клапанов или кранов с подачей теплоносителя в систему.
• Управляющий модуль следит за работой котла и включает его при необходимости.

Совместная работа этих устройств создает экономию и обеспечивает безопасный режим работы всего контура теплого пола.

Типы датчиков для водяных теплых полов

Выбор датчика определяет, какие задачи будет выполнять терморегулятор. В зависимости от того, что именно измеряет прибор, они делятся на:

• Датчики температуры пола.
• Контроллеры нагрева воздуха в помещении.

Монтируя термостат с датчиком воздуха, следует соблюдать следующие правила:

• Так как контроллер находится внутри устройства, то его местоположение должно быть не менее чем в метре от пола, чтобы температурные параметры были более точными.
• Он не должен находиться под прямыми солнечными лучами.
• Нельзя подключать прибор в розетку с другими нагревающими устройствами, расположенными рядом.

Если необходим датчик температуры напольного покрытия, то у подобного терморегулятора водяного теплого пола схема подключения следующая:

• Контроллер, находящийся на конце кабеля, помещается в полуметре от стены между двумя витками труб с теплоносителем. Важно, чтобы он находился на одинаковом расстоянии от них.
• Кабель с датчиком укладывается в гофрированную трубку, чтобы при выходе его из строя можно было легко поменять.
• Другой конец кабеля при помощи клемм подключается к терморегулятору и укладывается в штробу.
• Датчик заливается стяжкой вместе с элементами водяного теплого пола.

Такая схема монтажа немного хлопотная, зато позволяет при необходимости менять или ремонтировать прибор, не вскрывая напольное покрытие и стяжку. Его легко можно вынуть через гофрированную трубку и так же вставить обратно.

Критерии выбора терморегулятора для водяного пола

Определяясь с тем, каким будет терморегулятор, нужно обращать внимание на следующие технические особенности прибора:

• Если требуется управление сразу несколькими отопительными контурами, то потребуется двухзонный терморегулятор для теплого пола. Подобное устройство имеет дисплей, на который выводятся данные, полученные либо из воздуха, либо из уровня нагрева пола. Более дорогие устройства считывают и ту, и другую информацию. Имеет смысл устанавливать подобный прибор в том случае, если водяной пол – единственный источник тепла.
• Максимальная температура терморегулятора должна соответствовать уровню максимального нагрева пола. Как правило, для водяных систем она соответствует +60°C.
• Количество и способ настроек так же важно учитывать. Когда теплый пол используется лишь для подогрева напольного покрытия, то вполне можно выбрать дешевый механический регулятор с датчиком температуры пола. Для основного отопления нужен прибор подороже и с дополнительными функциями, например, таймером или наличием Wi-Fi.

Специалисты советуют не покупать приборы сомнительного качества от неизвестных производителей. У него обязательно должны быть гарантийный талон, инструкция по монтажу и техпаспорт с указанием всех его технических параметров.

Водяные теплые полы могут быть экономными и создавать оптимальный климат в доме, если они подключены к терморегулятору. Выбор подобных приборов сегодня на рынке очень большой, так что каждый сможет подобрать устройство и по необходимым параметрам, и по цене.

Полезное видео

Вконтакте

Facebook

Twitter

Google+

netholodu.com

---

•
  Схема максимальной токовой защиты
•
  Схема магнетрона микроволновой печи
•
  Схема генератор переменного тока
•
  Re17Rmmw схема подключения
•
  Подключения трехфазного котла схема подключения
•
  Автоматические ворота схема чертеж конструкция
•
  Принцип работы домофона в подъезде схема
•
  Принцип работы греющего кабеля схема
•
  Чудо печка на отработке масла схема и чертежи видео
•
  Очистные сооружения для частного дома своими руками схема
•
  Схема простого переговорного устройства
