Схема подключения колонок к магнитоле Pioneer (Пионер)


Автор admin На чтение 12 мин Просмотров 332 Опубликовано

Содержимое

  • Саму магнитолу Pioneer можно подключить двумя способами:
    •      с помощью стандартного разъема ISO
    •      в обход стандартных разъемов,
  • Инструкция
    •      Что нужно знать о маркировке проводов?
    •      Как подключить?
    •      Как настроить?
  • Как подключить магнитолу Pioneer – способы
    •      Подключение магнитолы Pioneer – провода для колонок

Несомненно, автомобильные радиоприемники марки Pioneer сегодня занимают лидирующие позиции на отечественном рынке. Несмотря на простоту процесса, установка этих электронных устройств в некоторых случаях все же вызывает трудности у потребителей.

Саму магнитолу Pioneer можно подключить двумя способами:

Начнем с того, что, как и при установке аналогичного оборудования, магнитолу Pioneer можно подключить двумя способами:

     с помощью стандартного разъема ISO

или вариант, в котором подключение осуществляется

     в обход стандартных разъемов,

другими словами, с помощью резать их.

В последнем случае вы автоматически лишаетесь гарантии на свою новенькую магнитолу и рискуете совершить досадную ошибку, запутавшись в кучу проводов. Однако довольно часто (например, ваша машина просто не поставляется или нет подходящего разъема) другого выхода просто нет.

Кстати, при использовании разъема ISO следует соблюдать осторожность и рекомендуется сначала проверить правильность разводки клемм на разъеме вашего автомобиля.

Типовая схема подключения головного устройства магнитол Pioneer предполагает следующее обозначение и разводку кабеля:

  • Толстый желтый провод: подключение к источнику +12 В (автомобильный аккумулятор). Основная особенность в том, что этот провод необходимо подключать через предохранитель.
  • Толстый красный провод – тоже подключен к источнику + 12В, но в данном случае – через замок зажигания. Это означает, что магнитола будет работать только при включенном зажигании. Некоторые автолюбители, не лукаво сообразив, соединяют его вместе с желтым проводом, в этом случае есть риск разрядить аккумулятор, поэтому при длительных остановках приходится отсоединять от него клемму корпуса.
  • Толстый черный провод – подключается к клемме «-» или кузову.
  • Сине-белый провод: Управляйте источником питания антенны, активного сабвуфера или усилителя. + 12V на нем появляется при включенном ГУ.

Для динамиков предназначена следующая группа кабелей:

  • Передний правый динамик – это серый провод для динамика «+» и серый провод с черной полосой для «-».
  • Левый передний динамик – это белый провод для динамика «+», белый с черной полосой для «-».
  • Правый задний динамик – это фиолетовый провод для динамика «+» и фиолетовый провод с черной полосой для «-».
  • Левый задний динамик – зеленый провод для динамика «+», зеленый с черной полосой для «-».

На этом установка завершена, осталось только подключить аккумулятор и наслаждаться чистым звуком вашей новой автомагнитолы. Эти инструкции по установке подходят для следующих моделей автомагнитол Pioneer :

  • Pioneer AVH-P4000DVD
  • Pioneer DEH-2210UB
  • Pioneer DEH-4000UB
  • Pioneer Navgate 42
  • Pioneer DEH-P40MP
  • Pioneer DEH-2050MPG
  • Pioneer DEH-2900MPB
  • Pioneer AVH-P5900DVD
  • Pioneer DEH-P7000UB
  • Pioneer DEH-1120MP
  • Pioneer AVH-P3400BT
  • Pioneer DEH-P6100BT
  • Pioneer DEH-1920R
  • Pioneer DEH-1100MP
  • Pioneer DEH-3910MP
  • Pioneer DEH-P5100UB
  • Pioneer AVH-P4100DVD
  • Pioneer AVIC-HD3
  • Pioneer DEH-P390MP
  • Pioneer DEH-3110UB
  • Pioneer DEH-50UB
  • Pioneer DEH-110E
  • Pioneer DEH-4250SD
  • Pioneer AVH-P5100DVD
  • Pioneer DEH-P85BT
  • Pioneer DEH-P8100BT
  • Pioneer DEH-5000UB
  • Pioneer DEH-P7900UB
  • Pioneer DEH-P4100SD
  • Pioneer AVH-P5000DVD
  • Pioneer DVH-P4100UB
  • Pioneer AVH-3400BT
  • Pioneer AVH-P4200DVD
  • Пионер ДЭХ-200МП
  • Pioneer AVH-P6000DVD
  • Pioneer DEH-1220MP
  • Pioneer Navgate 32BT
  • Pioneer AVH-3450dvd
  • Pioneer DEH-1110MP
  • Pioneer DEH-2120UB
  • Pioneer DEH-6010MP
  • Pioneer DEH-600BT
  • Pioneer DEH-2950MP
  • Pioneer AVH-P3200DVD
  • Пионер ДЭХ-1200МП
  • Pioneer DEH-P490IB
  • Pioneer DEH-7200SD
  • Pioneer AVH-P3200BT
  • Pioneer DEH-3900MP
  • Pioneer AVH-2400DVD
  • Pioneer DEH-1100MPB
  • Pioneer DEH-P4900IB
  • Pioneer DEH-P4950MP
  • Pioneer AVIC-F10BT
  • Pioneer AVIC-F900BT
  • Pioneer DEH-1000E
  • Pioneer DEH-2200UB
  • Pioneer DEH-2100UB
  • Пионер ДЭХ-2000МП
  • Pioneer AVH-P7800DVD
  • Pioneer DVH-P500UB
  • Pioneer DEH-P800BT
  • Pioneer DVH-3100UB
  • Pioneer DEH-P6900IB
  • Pioneer AVH-P5200BT
  • Pioneer DEH-1020E
  • Pioneer AVH-P3100DVD
  • Pioneer DEH-P3100UB
  • Pioneer AVIC-HD3BT
  • Pioneer DEH-P7100BT
  • Pioneer AVH-P7900DVD
  • Pioneer AVH-P3200BT AVIC-F220
  • Pioneer DEH-P5900MP
  • Pioneer AVH-5200BT
  • Pioneer DEH-2220UB
  • Pioneer DVH-390MP
  • Pioneer DEH-P6950IB
  • Pioneer DEH-P6000UB
  • Пионер ДЭХ-3000МП
  • Pioneer DEH-P690UB
  • Pioneer DEH-5200SD
  • Pioneer DEH-2110UB
  • Pioneer AVIC-HD3BT
  • Pioneer Navgate 52BT
  • Пионер ДЭХ-2020МП
  • Pioneer AVH-P5900DVD CD-UB100
  • Pioneer DEH-2900MP
  • Pioneer DEH-3110UB
  • Пионер ДЭХ-2000МПБ
  • Pioneer DVH-P590MP
  • Pioneer DEH-112E
  • Pioneer DEH-2910MP
  • Pioneer DEH-2200UBB
  • Pioneer AVIC-HD3II

В современном автомобиле обязательно должна быть акустическая система. Качественный звук считается одним из основных показателей комфорта при управлении автомобилем. Из статьи вы узнаете об особенностях установки магнитолы Пионер и схеме подключения, а также о том, что означает маркировка проводов и какие неисправности характерны для таких систем.

Инструкция

Чтобы правильно подключить все разъемы автомагнитолы по схеме, необходимо ознакомиться с инструкцией по эксплуатации. В первую очередь начнем с разметки и распиновки проводов.

     Что нужно знать о маркировке проводов?

Изучая знаки, вы избежите ошибок, которые могут возникнуть при подключении. В комплект поставки устройства входит не только схема, необходимые штекеры и переходники, но и два основных ISO-разъема. Эти разъемы стандартные, поэтому они идут в комплекте с автомобильной стереосистемой. Каждый из этих разъемов содержит группу из восьми контактов. Один из этих разъемов предназначен для подключения электрических проводов, а динамики подключаются ко второму разъему автомобильной магнитолы с пультом дистанционного управления и усилителем.

Самостоятельно подключить проводную автомагнитолу можно двумя способами. Для безошибочного подключения можно приобрести переходник для установки. При подключении устройства автомобилисты делают проще – от проводов отсоединяется разъем, а затем эти провода подключаются к ответной части путем их скручивания. Для правильного подключения устройства штекеры, переходники и разъемы подключаются согласно распиновке и схеме, поставляемой в комплекте. Отметим, что любое автомобильное радио оснащено проводкой, элементы которой могут иметь разный цвет.

Схема подключения универсального аккумулятора

Предлагаем вам ознакомиться с тем, какие функции выполняет разводка и как они подключаются. Желтый провод должен быть подключен непосредственно к аккумулятору, для правильного подключения цепь должна быть интегрирована с предохранителем. Также в магнитоле есть красный провод, включать систему нужно при включенном зажигании, потом красный провод подключается через замок. Эти два провода ни в коем случае нельзя соединять между собой, так как в результате схема распиновки будет способствовать ускоренному разряду аккумулятора.

Черный провод отрицательный, он обычно толще других и должен быть подключен к кузову. Каждый из кабелей, поставляемых с автомобильной стереосистемой, с усилителем или без него, выполняет определенные задачи. Например, если проводка белая и на ней есть синяя полоса, при подключении к разъему она будет отвечать за работу антенны, усилителя, а также сабвуфера, если таковой имеется.

Что касается серого провода, то его нужно подключить к плюсовому разъему динамика, расположенному спереди справа. Аналогичный кабель с черной полосой подключаем к минусу того же динамика. Такая же ситуация и с белым кабелем, и с белым кабелем с черной полосой – их необходимо подключить к левому динамику (видео Антона Еремина).

Аналогичным образом осуществляется подключение задних динамиков автомобильной стереосистемы к усилителю. В частности, зеленый провод (максимум) должен быть подключен к левому заднему динамику, а зеленый элемент с черной полосой подключен к отрицательному разъему автомобильного динамика. Следуя схеме и распиновке, фиолетовый элемент подключается к правой колонке, в частности, к плюсу, а аналогичная проводка с черной полосой подключается руками к минусу. Если схема и распиновка не соблюдаются, существует вероятность короткого замыкания в автомобильной стереосистеме, поэтому будьте осторожны.

     Как подключить?

Соединив по схеме все переходники и штекеры магнитолы с пультом ДУ, перейдем к вопросу подключения системы. При этом следует учитывать, что все вилки, как и распиновка кабелей, стандартные, поэтому ошибиться будет сложно. Просто вставить вилку в розетку не проблема, но автомобилисты иногда выбирают более сложный процесс установки, когда дело доходит до подключения вручную. Для этого кабели необходимо отсоединить от вилки и подключить в соответствии с их функциональностью.

После подключения элементов их следует максимально изолировать, чтобы система не вышла из строя из-за короткого замыкания. Чтобы компоненты не отсоединились от адаптеров, рекомендуется дополнительно закрепить их подходящими пластиковыми зажимами. На всех автомобилях на панели приборов есть место для установки мультимедийной системы, иногда это место скрыто пластиковой крышкой, которую необходимо отсоединить непосредственно перед установкой. Для этого можно использовать отвертку.

Схема подключения разъема

Открыв декоративную панель или разобрав старую магнитолу, вы увидите все провода, необходимые для подключения переходников и выходов магнитолы согласно схеме. Согласно схеме подключаются все кабели и переходники, после чего мультимедийная система устанавливается на место установки.

Учтите, что в коробке с диктофоном должна быть инструкция по эксплуатации и специальные металлические таблички. Эти предметы называются ключами и необходимы, если вы решите при необходимости отсоединить шток. Металлические клавиши установлены по бокам мультимедийной системы, их концы загнуты и прикрыты декоративной крышкой. Номерные знаки могут не устанавливаться, но лучше всегда держать их в машине, чтобы не было проблем с разборкой магнитолы.

Если для установки требуются переходники, нужно учитывать, что они не входят в комплект. Адаптеры нужно будет покупать отдельно. Процедура подключения системы несложная, с ней справится любой автомобилист.

     Как настроить?

Как настроить магнитолу Пионер? Вопрос актуален для многих автомобилистов. Для начала при включении радио нужно сразу отключать все функции для улучшения звука. Речь идет об эквалайзерах, усилении низких частот и других составляющих. Используйте пульт дистанционного управления и кнопки для доступа к настройкам.

Все они рассматриваться не будем, но уделим время основным, которые понадобятся для того, чтобы при включении системы звук был качественным:

  1. НАСТРОЙКА SW 1. Выбрав команду на пульте дистанционного управления, вы можете включить или выключить сабвуфер. Также, используя пульт дистанционного управления в этом окне настроек, вы можете выбрать режим работы усилителя. Что выбрать – определять следует постфактум, настраивая вариант на слух.
  2. Важной функцией является SW SETTING 2 – она ​​определяет верхнюю границу канала усилителя. Число, которое будет отображаться на дисплее после нажатия кнопки на пульте дистанционного управления, является уровнем частоты, усилитель не сможет играть выше него. Если частота звука выше 100 герц, звук может восприниматься телом. Поэтому при настройке параметров с помощью пульта дистанционного управления необходимо учитывать характеристики динамиков. Если размер динамика 16 см, вам просто нужно установить частоту 80 Гц с помощью пульта дистанционного управления.
  3. Еще одна функция – HPF, для регулировки частоты динамика, если этот показатель выше, динамик не сможет звучать. Принцип настройки аналогичен. Установка слишком низкого предела бесполезна, потому что в результате слишком низкие частоты будут воспроизводиться на динамиках, и если у вас есть усилитель, вам нужно воспроизвести их.

Что касается настроек громкости с помощью пульта ДУ. При включении магнитолы звук уже должен быть настроен, по мнению автомобилистов, регулировать громкость должны специалисты. Затем учитываются все индивидуальные особенности модели аудиосистемы, для правильной настройки специалисты по автомобильной аудиосистеме используют тестовые программы, микрофоны и т.д. Но если такой возможности нет, то после включения системы настройте ее примерно до 60-70% громкости, затем начните настройку усилителя. Если после включения аудиосистемы слышны искажения звука и шипение, необходимо уменьшить уровень громкости усилителя.

Все индивидуально не только от автомагнитолы, но и от предпочтений водителя. Иногда достаточно выбрать определенный звуковой режим (POP, RAP, JAZZ, ROCK или другой), чтобы наконец получить качественный звук.

Сегодня автомагнитолы Pioneer смело можно назвать самыми востребованными в нашей стране. После покупки устройства каждый автомобилист хочет узнать, как подключить магнитолу Пионер, а лучше сделать это самому. Итак, приступим!

Как подключить магнитолу Pioneer – способы

Стоит отметить, что подключение магнитолы Pioneer может производиться двумя способами:

  1. Используя стандартный разъем ISO.
  2. Подключение магнитолы без штатных разъемов.

Следует понимать, что в том случае, если будет использован второй способ установки магнитолы, гарантия на устройство перестанет действовать и высока вероятность ошибиться при подключении кабелей. Однако во многих случаях другого выхода просто нет. Например, этот вариант – единственный, если в вашем автомобиле нет подходящего разъема для подключения магнитолы.

Даже если вы используете разъем ISO, вы должны делать все очень осторожно и сначала убедиться, что разводка клемм на этом разъеме выполнена правильно.

Стандартная схема подключения автомобильной стереосистемы Pioneer включает следующую маркировку кабелей:

  • Толстый желтый провод – подключение к автомобильному аккумулятору. Следует отметить, что этот провод следует подключать только через предохранитель.
  • Толстый красный провод: подключение к тому же аккумулятору, но через замок зажигания автомобиля. Это нужно для того, чтобы устройство работало только при включенном зажигании. Некоторые автовладельцы предпочитают соединять красный и желтый провода, но это грозит разрядкой аккумулятора автомобиля в совершенно неожиданный момент. Благодаря использованию такого способа подключения магнитолы Pioneer, в случае длительной стоянки потребуется отсоединить клемму корпуса от аккумулятора.
  • Толстый черный провод: подключение к кузову или отрицательной клемме аккумуляторной батареи.
  • Бело-синий провод отвечает за питание активного сабвуфера, антенны или усилителя. После включения магнитолы на проводе появляется напряжение 12В.

     Подключение магнитолы Pioneer – провода для колонок

  1. Передний правый динамик: серый провод идет к «плюсу» динамика, а серо-черный провод идет к «минусу».
  2. Передний левый динамик: подключите белый провод к «плюсу» динамика, а бело-черный провод к «минусу».
  3. Правый задний динамик: фиолетовый провод идет к динамику «+», а фиолетово-черный провод идет к его «-».
  4. Левый задний динамик: соедините зеленый провод с плюсом динамика, а зелено-черный провод с минусом».

Процедура подключения завершена, осталось подключить аккумулятор и наслаждаться работой новенькой магнитолы Pioneer.


Post Views: 18

Схема подключения колонок к магнитоле пионер

Здравствуйте, коллеги! Сам немного меломан и филофонист : , но никогда не был автозвукоманом. Обычно в легковушках хватало 4-х канальной магнитолы с 4 динамиками. Усилок пока внедрять не хочу, ибо гуано ставить не буду, а до хорошего недосуг. Поэтому и думаю, имеет ли смысл повесить на магнитолу 6 динамиков.




Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Схема подключения автомагнитолы pioneer – в помощь автолюбителю

  • Как подключить колонки к магнитоле в машине

  • Подключение магнитолы Pioneer

  • Подключение и установка магнитолы Pioneer без проблем: полезно знать

  • Подключение магнитолы Pioneer

  • Схема автомагнитолы pioneer – в помощь автолюбителю

  • Как подключить к голве две колонки используя все 4 выхода для увеличения мощности?

  • Подключение автомобильной магнитолы своими руками

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Выведение проводов на заднюю полку в Шкоде Fabia

Схема подключения автомагнитолы pioneer – в помощь автолюбителю



Наш автомобиль может поменять за свою жизнь не одну стерео систему, в следствии того, что она может морально устареть или у хозяина появятся более высокие требования к звуку в автомобиле. Возможно в Вашем автомобиле даже и нет магнитолы В общем, случаев и вариаций может быть великое множество!

Первоначально наибольшее распространение получили автомагнитолы стандарта 1DIN одноблочные. Однако всем надо комфорта и большой экран. Многие европейские производители автомобилей до сих пор предлагают нишу именно размеров 1DIN. Это Renault, Citroen Сами взгляните, что вам кажется лучше? При вопросе о том, какую из этих магнитол выбрать для установки, необходимо исходить из условий возможности механического монтажа такой магнитолы в панели приборов машины, а также из ваших предпочтений.

Мы лишь дадим свои рекомендации, в другой нашей статье » Какую выбрать магнитолу в машину «. Они часто имеют уникальную форму корпуса, что не позволяет установит их на другую машину. Такие магнитолы имеют и свой оригинальный штекер для подключения. Однако есть и ходовые магнитолы. То есть, с которыми не возникает трудностей. Вы конечно спросите, так чем особенным отличается магнитола для конкретной модели машины и магнитола «универсальная»!?

Все просто! Большинство магнитол «универсального» исполнения имеют стандартное подключение по ISO. В случае если это уникальные штатные магнитолы, то наверняка к ним потребуется свой штекер и своя распиновка. Выглядят они таким вот образом, если смотреть на заднюю панель магнитолы. Именно поэтому мы акцентировали внимание на том, что стандарт ISO для магнитол существует как одна из догм!

Собственно это общепринятое и вполне сформировавшееся на сегодняшний момент решение. Так вот, после того как мы познакомились со стандартом разъемов ISO, не плохо было бы теперь знать какие контакты и за что в них отвечают.

Ведь самое приятное в этой ситуации, что существуют четко предусмотренные под каждую электрическую цепь контакты. То есть можно легко узнать куда и что будет подключаться, что нам собственно и надо! Достаточно просто воспользоваться картинкой, где есть номера контактов и обратиться к таблице, где есть расшифровка этих самых контактов.

Если такая функция поддерживается, то обычно пишут на магнитоле — vehicle display interface. Из всего вышеизложенного следует, что подключение магнитолы будет осуществляться по вот такой схеме. Само собой все соединения выполняем согласно таблицы. Бывают крайне редкие исключения. Кажется на этом и все, но «все» в таком деле никогда не бывает Ведь есть множество нюансов, на которые в обязательном порядке стоит обратить внимание.

Если у вас до этого не было аудиоподготовки, то есть как раз тех самых разъемов ISO под «торпедой», то питание лучше протянуть прямо с аккумулятора. Если же такие разъемы есть, то не стоит изобретать велосипед. А вот желтый — постоянно подключен.

Желтый отвечает за питание памяти магнитолы, за настройки. Чтобы каждый раз не приходилось выставлять тембр, баланс динамиков, искать станции Кроме того желтый является и силовым, через него подается повышенный ток, когда есть питание на красном проводе.

Теперь давайте подумаем Ничего хорошего не будет. В один прекрасный день, а может не такой прекрасный как потом выяснится, у вас просто сядет аккумулятор. И это значит, что все-таки красный провод надо отключать. А как тогда слушать магнитолу на пикнике, когда зажигание выключено?

Так и оставлять машину с включенным зажиганием? Не вариант! И тут придется подумать над тем, чтобы питание на красный провод было всегда до тех пор, пока машина не поставлена на охрану от сигнализации. Можно смонтировать простую электрическую схему, которая будет подключать и отключать магнитолу автоматически от сигнализации.

Данная схема подключения и отключения магнитолы работает следующим образом. Находим замок отвечающий за открывание и закрывание дверей. И подключаем все согласно схеме. Так все и будет работать до поры до времени. Вот и все! Силовое питание магнитолы будет включаться при снятии с охраны и выключаться при постановке на нее.

У этой схемы есть один минус, повышенное энергопотребление за счет дополнительного реле Р1, которое всегда будет включено вместе с работающей магнитолой. Но собственно ток мА, не такой уж критичный. Питание не должно превышать ток в мА. Это управляющий провод, но не силовой.

Питание подается автоматически, после включения магнитолы. Выключается сразу после выключения магнитолы. Однако если скажем синий провод распараллелить с красным при включении, то магнитола будет самподхыватываться на включение, как в схеме выше.

На этом принципе можно реализовать еще несколько схем по аналогии с той, что мы уже привели. Тема это объемная, и мы ее выделим в отдельную статью «Питание магнитолы при выключенном зажигании». Дополнительно хотелось сказать о заблуждениях, когда магнитола на значительной громкости или при воспроизведении низких частот выключается или у нее мерцает экран. Наилучшим вариантом при установке магнитолы и решением этой проблемы будет подключение конденсатора обеспечивающего стабильное питание магнитолы.

Более подробно о подключении конденсатора можно посмотреть в разделе Подключение конденсатора емкости к автомагнитоле, сабвуферу, усилителю в автомобиле. В случае если у вас не было автомагнитолы, то кроме ее установки и присоединения придется тянуть и акустический провод для динамиков.

Настоятельно рекомендуем в данном случае задуматься о том, чтобы применить специализированные акустические провода сечением порядка 1, мм2. Сопротивление акустики как правило 4 ома, а проводка из комплекта акустики будет соизмерима по сопротивлению с динамиками. Что в свою очередь повлечет значительное рассеивание мощности усилителя магнитолы, именно на вспомогательном оборудовании — акустической проводке, а не на динамиках акустике.

Кроме того, хотелось бы дополнительно сказать о выборе, установке и подключения динамиков в автомобиле, об этом можно прочитать в статье » Выбор акустики и динамиков для установки и подключения в автомобиле «.

Данные рекомендации по подключению и установке магнитолы будут полезны для людей которые слабо представляют принцип работы электрических контуров: источник питания — нагрузка.

Это один из самых важных факторов, который может стать решающим при выборе. На данном этапе хотелось бы остановиться, так как для большинства установка и подключения дополнительного оборудования к магнитоле как-то усилитель, сабвуфер, камера заднего вида и так далее не является насущной необходимостью.

Как по пословице — хотелось бы отделить мух от котлет. Дополнительно к данной статье, также можете ознакомиться:. Предупреждения о безопасности при установке и подключении магнитолы в автомобиле!!! Все работы по установке магнитолы в автомобиле проводить со скинутой минусовой клеммой аккумулятора. Потом перекреститься и включить! Меню сайта «Autosecret.

Вот именно о них далее. Распиновка, обозначение контактов на разъемах ISO для подключения магнитолы Так вот, после того как мы познакомились со стандартом разъемов ISO, не плохо было бы теперь знать какие контакты и за что в них отвечают.

Добавить комментарий. Может там всё взаимосвязано и без подключения чего-либо происходит сбой? Наверное поставлю свой старый Спасибо за советы и за участие Ничего не изменилось Вот какие у меня провода На кузов я ещё не кидал Я уже пробовал подключать прямым проводом прям от аккаммулятора только сам аккаммулятор не отключал от автомобиля и один из плюсовых бросал через тумблер Все работает, пока зажигание не включаете.

Как зажигание появляется, то плеер выдает нет сигнала. Если так, то советую провод который идет от плеера на аккумулятора повесить на замок зажигания, а тот который сейчас на замке, вовсе отключить. Один конец на лампочку заднего хода, ну а второй в плеер и как в инструкции написано к розовенькому проводу Да камера работает хорошо Купил мп5 плеер, установил на авто, подключил заднюю камеру, всё работает хорошо до той поры пока не включишь зажигание При включении зажигания, всё тухнет и появляется надпись Что это????

Скорее всего стоит блокировка. Подскажите, как состыковать новую нулевую магнитолу agcrf-a с Лада Ларгус?

Дело в том, что после подключения магнитолы на Ларгус в замен такой же-сгоревшей на мониторе магнитолы высветилось: «Conektor diag tool».

Как подключить колонки к магнитоле в машине

Качественный звук делает поездки на машине в разы приятнее, но перед тем как наслаждаться любимой музыкой, необходимо правильно подключить магнитолу. Данная процедура не является очень сложной, но в связи с тем, что каждый производитель автомобилей и магнитол использует свои разъемы, могут возникнуть некоторые трудности с установкой. На помощь придет подключение магнитолы по цвету проводов. Нужно понимать, что неправильное подключение автомагнитолы может привести к неприятным последствиям:.

Подключение магнитолы Пионер: схема и цвет проводов Ездить на авто без магнитолы Подключение задних колонок автомагнитолы с усилителем.

Подключение магнитолы Pioneer

Магнитолы Pioneer — одни из самых популярных в мире. Под этим брендом выпускаются как бюджетные, так и дорогие модели. Их подключение обычно не вызывает проблем, однако неопытный автолюбитель может допустить ошибку, которая приведёт к проблемам с эксплуатацией автомагнитолы. Что нужно учесть при монтаже? Надо сделать так, чтобы при долгой стоянке головное устройство не разряжало АКБ. Многим водителям важно иметь возможность пользоваться техникой и при выключенном зажигании. Магнитолы бывают одноблочными и двухблочными 1 и 2 din. Европейские производители, как правило, выпускают технику 1 din. Японские, корейские и американские обычно работают с 2 din — такие модели имеют в 2 раза большую высоту, так что в машине должна иметься ниша соответствующего размера.

Подключение и установка магнитолы Pioneer без проблем: полезно знать

Автомобильные магнитолы Pioneer хорошо известны в нашей стране и пользуются достаточно высоким спросом. Эти современные электронные устройства отличаются простотой эксплуатации и вполне приличным звучанием. Однако у некоторых автовладельцев подключение магнитолы Пионер вызывает определенные затруднения. Совет обратиться к профессионалам для многих соотечественников — особенно тех, кто хочет все делать своими руками — неактуален.

Трудно представить себе современный автомобиль, без такого его тюнинга как автомагнитола. Длительное простаивание в пробках, вынужденная остановка, ожидание заказа на транспортировку товара, и другие подобные случаи скрасит приятная музыка, прослушивание радио, просмотр видео-контекта.

Подключение магнитолы Pioneer

Ездить на авто без магнитолы стало не современным и не комфортным для автолюбителей. В наши дни трудно встретить салон, не оснащенный акустикой. Но, далеко не все могут самостоятельно подключить магнитофон к системе автомобиля. А в сервис обращаться дороговато. Процедура эта не сложная, если человек уже имел дело с подобным подсоединением.

Схема автомагнитолы pioneer – в помощь автолюбителю

Забыли пароль? Форум Общие форумы Музыка в автомобиле Как подключить к голве две колонки используя все 4 выхода для увеличения мощности? Страница 1 из 2 1 2 Последняя К странице: Показано с 1 по 20 из Как подключить к голве две колонки используя все 4 выхода для увеличения мощности? Опции темы Подписаться на эту тему…. Попытались соединить тыл и фронт поканально для увеличения мощности выхода на динамики, и как оказалось при любом таком соединении звука почти нет, один хрип и усилок в голове греется жуть.

В этой статье мы рассмотрим подключение автомагнитолы пионер своими Их популярность можно также легко объяснить, поскольку эти магнитолы приемников других фирм-изготовителей, используют стандартную схему.

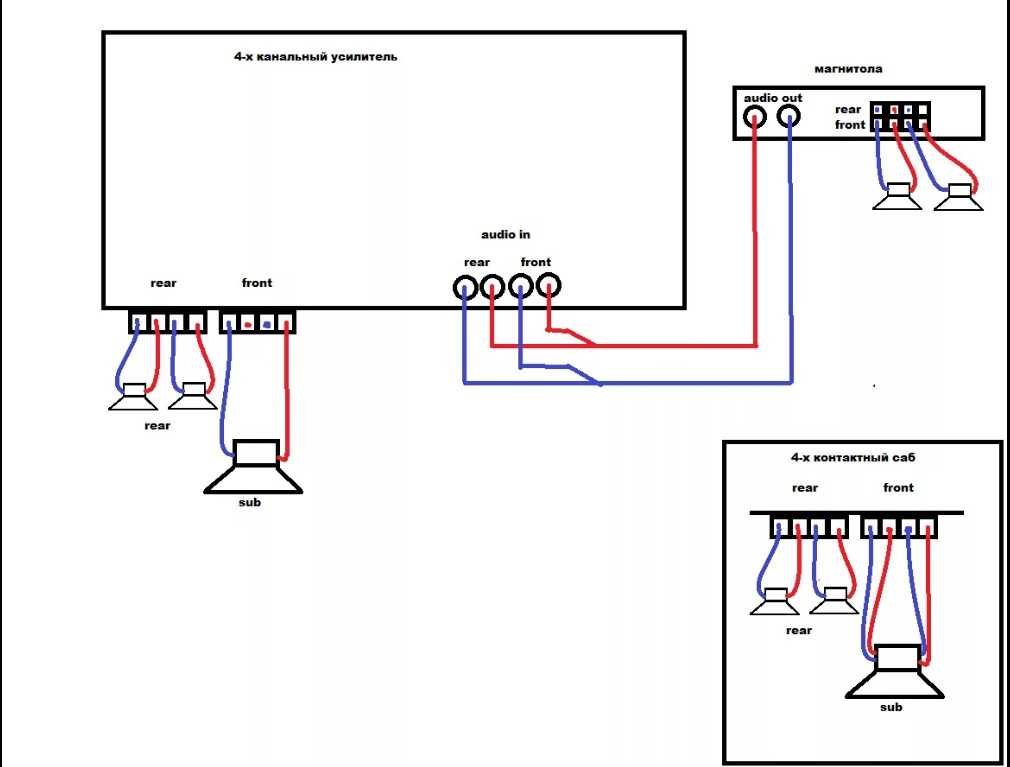

Как подключить к голве две колонки используя все 4 выхода для увеличения мощности?

В этой статье мы рассмотрим подключение автомагнитолы Пионер своими руками, поскольку данный вопрос является достаточно актуальным. Подключение автомагнитолы не составит особых проблем, если Вы хоть немного понимаете в автоэлектрике, да и времени это займет совсем немного. Вопрос подключения может заинтересовать тех водителей, которые только решили ее приобрести, или, если она уже слишком устарела и нуждается в замене, а также, если она сломана, и ее ремонт не представляется возможным. Автомагнитолы PIONEER соответствуют современным требованию современных форматов музыки, а также занимают одну из лидирующих позиций по качеству и количеству приобретений.

Подключение автомобильной магнитолы своими руками

ВИДЕО ПО ТЕМЕ: Как Правильно Подключить Динамики

Ездить на авто без магнитолы стало не современным и не комфортным для автолюбителей. В наши дни трудно встретить салон, не оснащенный акустикой. Но, далеко не все могут самостоятельно подключить магнитофон к системе автомобиля. А в сервис обращаться дороговато. Процедура эта не сложная, если человек уже имел дело с подобным подсоединением.

Сегодня автомагнитолы Pioneer можно уверенно назвать самыми востребованными на территории нашей страны.

Вне всякого сомнения, автомагнитолы марки Pioneer занимают на сегодняшний день лидирующее место на отечественном рынке. Несмотря на простоту процесса, установка этих электронных устройств, в ряде случаев, все же вызывает затруднение у потребителей. Сразу оговоримся, что, как и при монтаже аналогичного оборудования, подключение магнитолы pioneer можно осуществить двумя путями: с помощью стандартного разъема ISO, либо вариантом, при котором подключение выполняется, минуя штатные соединители, другими словами, при их обрезании. В последнем случае, вы автоматически лишаетесь гарантии на вашу новенькую магнитолу и рискуете совершить досадную ошибку, запутавшись в куче проводов. Впрочем, довольно часто например, на вашем автомобиле просто не предусмотрен или отсутствует соответствующий разъем другого выхода просто нет. Кстати и при использовании соединителя ISO необходимо проявить определенную осторожность и рекомендуется предварительно проверить правильность распайки клемм на разъеме вашего автомобиля.

Все когда-то делают что-нибудь в первый раз. Сегодня мы поговорим о том как правильно подключить автомобильный усилитель. Предположим, что вы уже выбрали автомобильный усилитель , и нашли в вашем автомобиле хорошее место для его установки. Теперь нам нужно провести хорошую силовую проводку для питания усилителя, подключить акустику к нашему усилителю и подвести сигнал от головного устройства магнитолы.



Как подключить усилитель к автомобильной аудиосистеме

Я принадлежу к культуре прекрасного изображения и звука, и мне нравится распространять информацию.

Я с детства возился с электроникой, начиная с разборки и сборки телевизоров и радиоприемников. Я всегда снова собирал их вместе и работал. Подростком я прошел курсы радио и электроники и стал радиолюбителем. Я работал в школьной постановочной бригаде, управляя звуком, светом и кинопроектором. После колледжа я присоединился к рок-н-ролльной группе в качестве звукорежиссера и научился таскать с собой и управлять оборудованием, благодаря которому музыка звучит хорошо и громко.

Работая в музыкальном магазине в Остине, штат Техас, я несколько лет занимался производством, установкой, ремонтом и эксплуатацией звуковых систем. Нашими клиентами были студии звукозаписи, ночные клубы и гастролирующие группы. В конце концов я вернулся в Шарлоттсвилль, штат Вирджиния, и открыл небольшую студию звукозаписи. В 2006 году я, наконец, пришел в себя и устроился на эту работу в Crutchfield. На самом деле они платят мне за то, чтобы я болтал, разглагольствовал и объяснял, что мне нравится в музыке, электронике и хорошем звуке.

Учитывая мой опыт, меня заставили писать о некоторых из самых сложных электронных продуктов, которые продает Кратчфилд: автомобильные усилители, процессоры цифровых сигналов, электропроводка, профессиональные звуковые микшеры и акустические системы.

Подробнее о Buck
  • Начал работу в компании Crutchfield в 2006 г.
  • Прошел тщательное обучение внутренних консультантов, изучив все тонкости различных продуктов
  • Разработал и организовал электрические схемы сабвуферов Crutchfield
  • Получает актуальную информацию, посещая тренинги для поставщиков по новым продуктам
  • Получение сертификата MECP (сертифицированный профессионал в области мобильной электроники)
  • Автор десятков статей о Crutchfield и сотен презентаций продуктов, в основном посвященных автомобильным аудиоусилителям и профессиональному аудиооборудованию
  • Отвечает на многие вопросы клиентов, размещенные в комментариях к его статьям
  • Звукорежиссер на пенсии с многолетним опытом создания хорошего звука для других людей
  • С 1999 по 2018 год также работал оператором видеокамеры на футбольных и баскетбольных матчах Университета Вирджинии.

    Лучшие монофонические усилители 2023 года

    Лучшие 4-канальные автомобильные усилители 2023 года

    Лучшие многоканальные автомобильные усилители 2022 года

    Схемы подключения сабвуфера

    Esquemas de cableado para subwoofers

    Некоторые считают, что установка усилителя в автомобиле безнадежно сложна и лучше доверить ее профессионалу. Это вариант, конечно. Но Кратчфилд уже более 40 лет помогает людям понять, что они могут сделать это сами.

    Вот схемы для нескольких типичных установок усилителей, которые помогут вам увидеть, как все отдельные компоненты соединяются вместе, образуя автомобильную аудиосистему.

    На первой диаграмме показано полное обновление системы с использованием вторичного ресивера, двух усилителей и сабвуфера. Второй более конкретный. В нем показано, как добавить сабвуфер в штатную систему.

    Как подключить полную автомобильную аудиосистему

    На этой схеме показано, как полностью обновленная автомобильная аудиосистема подключается к автомобилю. Изображенная система включает в себя новые динамики, ресивер вторичного рынка, 4-канальный усилитель для пар передних и задних широкополосных динамиков и моноусилитель для сабвуфера.

    Дополнительное оборудование, необходимое для подключения усилителей, включает:

    • комплект проводки для двойного усилителя
    • распределительные блоки
    • провод динамика
    • Кабели RCA

    Конденсаторы обычно не требуются при установке автомобильной стереосистемы, но мы включили один здесь, чтобы показать, как его подключить к системе.

    Как добавить сабвуфер в заводскую стереосистему

    Многие люди хотят добавить в свою систему бас, не заменяя штатную магнитолу, либо потому, что она хорошо выглядит, либо ее невозможно заменить. На следующей схеме подключения показана дополнительная проводка, необходимая для добавления сабвуфера в штатную систему.

    Начните с приобретения усилителя сабвуфера или активного сабвуфера с входами на уровне динамиков. Вам потребуются следующие элементы для установки и придания ей профессионального вида:

    • Используйте ответвители для получения сигнала
    • Разъем для добавления предохранителя плюс предохранитель от 2 до 10 А для получения напряжения дистанционного включения усилителя
    • Комплект проводки для усилителя и несколько проводов для динамика

    Для получения дополнительной информации о том, как установить сабвуфер, посмотрите наши короткие видеоролики Как добавить сабвуфер в заводскую стереосистему и Как установить активный сабвуфер.

    Начните собирать свою систему уже сегодня.

    Теперь, когда вы увидели, как все компоненты и детали подходят друг к другу, вы можете со знанием дела купить широкий выбор автомобильных аудиосистем Crutchfield и приступить к сборке своей системы.

    Позвоните нам по телефону 888-955-6000, и консультант поможет вам получить то, что вам нужно. Если вы хотите узнать больше об установке систем усилителей, ознакомьтесь с нашим Руководством по установке усилителей.

    Пожалуйста, поделитесь своими мыслями ниже.

    Сравните звук

    SpeakerCompare ™

    Запатентованная технология Virtual Audio ™

    Технология Virtual Audio позволяет сравнивать звуковые характеристики динамиков, чтобы вы могли принять более обоснованное решение о покупке.

    Для начала

    Выберите марку наушников ниже.

    Модель

    Пожалуйста, отключите активное шумоподавление для достижения наилучших результатов.

    Не видите свои наушники?
    Возьмите наш комплект для прослушивания напрокат

    SpeakerCompare ™ защищен патентами и патентными заявками, принадлежащими Crutchfield Corporation.

    SpeakerCompare ™

    Запатентованная технология Virtual Audio ™

    Прослушивание динамиков перед покупкой

    SpeakerCompare имитирует звук домашних и автомобильных динамиков через наушники. Он позволяет сравнивать звуковые характеристики разных динамиков, чтобы вы могли принять более обоснованное решение о покупке.

    Для начала

    Выберите марку наушников в правом столбце.
    Если ваших наушников нет в списке, мы рекомендуем использовать наш комплект для прослушивания.

    SpeakerCompare ™ защищен патентами и патентными заявками, принадлежащими Crutchfield Corporation.

    ДинамикСравнить ™

    РАВНО
    СИЛА

    РАВНО
    ГРОМКОСТЬ

    Что слушать

    Примечания к треку

    Пожалуйста, отключите активное шумоподавление для достижения наилучших результатов.

    Мы здесь, чтобы помочь

    Чтобы получить бесплатную персональную консультацию, позвоните по телефону 1-888-291-8923. Наши консультанты прослушали большинство динамиков, которые мы продаем, и могут помочь вам сделать лучший выбор для вашей системы.

    Мы будем рады узнать ваше мнение

    Выберите наушники

    Модель

    Пожалуйста, отключите активное шумоподавление для достижения наилучших результатов.

    Не видите свои наушники?
    Возьмите наш комплект для прослушивания напрокат

    Выберите трек, чтобы начать прослушивание

    Колонки Audition перед покупкой

    SpeakerCompare имитирует звук домашних и автомобильных колонок через наушники. Он позволяет сравнивать звуковые характеристики разных динамиков, чтобы вы могли принять более обоснованное решение о покупке.

    Почему важно выбирать наушники

    SpeakerCompare адаптирует ваши впечатления от прослушивания именно к тем наушникам, которые у вас есть, так что то, что вы слышите, сравнимо с прослушиванием динамиков рядом друг с другом. Знание того, какую модель наушников вы используете, позволяет нам удалить любую звуковую окраску из вашего опыта.

    Два разных режима прослушивания

    В реальной комнате для прослушивания вы обнаружите, что одни колонки играют громче, чем другие, при одинаковой мощности. В режим равной мощности , вы услышите эти различия в громкости, поскольку они естественным образом возникают между динамиками.

    В режиме равной громкости мы сделали громкость каждого динамика примерно одинаковой. Это дает вам более прямое сравнение тонких различий в голосовых связях между говорящими.

    Ничто не сравнится с прослушиванием динамиков в вашем помещении

    SpeakerCompare дает вам представление о звуковых различиях. Но на производительность в реальном мире влияет акустика вашего автомобиля или дома, выбранное вами усиление и исходный материал. Мы по-прежнему считаем, что золотым стандартом для прослушивания спикеров является прослушивание их в вашей собственной среде, поэтому мы предлагаем 60-дневную гарантию возврата денег.

    Наш комплект для прослушивания

    Чтобы помочь вам выбрать правильные динамики, мы рекомендуем использовать комплект для прослушивания SpeakerCompare от Crutchfield. Он включает в себя пару наушников студийного качества, руководство по получению максимальной отдачи от сеанса и несколько других необходимых предметов. Мы тщательно отобрали компоненты этого комплекта, чтобы обеспечить кристально чистое звучание. Он доступен за номинальную арендную плату и включает товарный кредит Crutchfield на 25 долларов.

    Запросить комплект

    Оцените свой опыт работы с SpeakerCompare

    Спасибо за ваш отзыв!

    Мы будем рады узнать ваше мнение

    Оцените свой опыт работы с SpeakerCompare ™

    Больше не показывать

    Спасибо за ваш отзыв!

    Руководство по инструкции по эксплуатации пионера

    Руководство по инструкции
    131Coneer
    TS-G650
    5 2-way AltaV AltaV altaV 2 ViaS 2 viaS 2 viaS 2 viaS 2 viaS 2 viaS 2 viaS 2 viaS 2 viaS 2 viaS 2 viaS 2 viaS 2 viaS 2 viaS 2 viaS 2 viaS 2 viaS 2. 0256
    Руководство по эксплуатации

    Перед установкой этого динамика обязательно прочтите это руководство по эксплуатации.

    ПРЕДУПРЕЖДЕНИЕ
    Безопасность ваших ушей в ваших руках
    Получите максимальную отдачу от вашего оборудования, воспроизводя его на безопасном уровне — уровне, который позволяет звуку звучать четко, без раздражающего гула или искажения. самое главное, не затрагивая ваш чувствительный слух. Звук может быть обманчив. Со временем ваш слух «уровень комфорта» адаптируется к более высокой громкости звука, поэтому то, что звучит «нормально», на самом деле может быть громким и вредным для вашего слуха. Защититесь от этого, установив оборудование на безопасный уровень ДО ТОГО, как ваш слух адаптируется.
    УСТАНОВИТЕ БЕЗОПАСНЫЙ УРОВЕНЬ:

    • Установите регулятор громкости на низкий уровень.
    • Медленно увеличивайте громкость до тех пор, пока вы не сможете слышать ее комфортно и четко, без искажений.
    • После того, как вы установили комфортный уровень звука, установите циферблат и оставьте его в этом положении.

    ОБЯЗАТЕЛЬНО СОБЛЮДАЙТЕ СЛЕДУЮЩИЕ УКАЗАНИЯ:

    • Не увеличивайте громкость до такой степени, чтобы не слышать происходящее вокруг.
    • Будьте осторожны или временно прекратите использование в потенциально опасных ситуациях
    • Не используйте наушники при управлении транспортным средством; использование наушников может создать опасность дорожного движения и во многих регионах является незаконным.

    ОСТОРОЖНО

    1. Не прикасайтесь к гибкому проводу динамика C).
    2. Не меняйте направление сборки клемм динамика e.
    3. Убедитесь, что клеммы кабеля и динамика не соприкасаются с металлом.
    4. При подключении также обращайтесь к инструкции по эксплуатации используемой автомобильной стереосистемы.

    Встраиваемый автомобильный динамик
    6-1/2″ (16 см) КОАКСИАЛЬНЫЙ 2-ПОЛОСНЫЙ

    2-ПОЛОСНЫЙ АС / ALTAVOZ 2 VIAS
    • МАКС. МУЗЫКАЛЬНАЯ МОЩНОСТЬ 300 Вт
    • НОМИНАЛЬНАЯ МОЩНОСТЬ 40 Вт
    • НЧ-динамик 6-1/2″ диам.
    • твитер 1-3 /16 дюймов диапазона DiA.Balanced Dome /
    • Импеданс 4 Ом /I
    • Чувствительность 89 дБ (± 1,5 дБ)
    • Частотная реакция 31 Гц до 18 кГц I- 20 дБ)
    • . кг 2 фунта 15 унций

    HP 2 ГОЛОСОВ

    • Muissance Musicale Maximum 300 W
    • Naminale Puissance 40 W
    • HP могила 0160 мм
    • HP AIGU 030 мм
    • Impedance 4
    • Sensibilite 89 DBANE 89.S.BENTE 8913 DBANTE 8913

    • DBANE

      DBANTE

    • . A 18 кГц (-20 дБ)
    • Poids Brut 1,33 кг

    Части включены

    Dimensions

    Характеристика

    .0011

    Широкое применение

    Эти продукты предназначены для воспроизведения высококачественного звука и легко подходят для различных автомобилей.
