Фев 16, 2017 В процессе проектирования отопительной системы производится расчет необходимой мощности тепловых приборов. Так удается обеспечить в помещениях комфортные условия проживания. Однако, могут присутствовать внешние факторы, из-за которых температурные условия в доме могут изменяться. Чтобы поддерживать заданную температуру в помещении, нужно регулировать температуру теплоносителя в отопительном контуре. Для этой цели предназначен трехходовой клапан для отопления. За счет применения терморегулятора управление температурным режимом становится более удобным. Еще одним предназначение такого клапана является распределение теплоносителя по разным контурам. Например, в отопительные радиаторы должна поступать вода одной температуры, а в системе «теплого пола» температура теплоносителя должна быть другой. Трехходовой клапан не служит для уменьшения потока рабочей среды, а лишь смешивает несколько потоков в один, сообщая ему заданную температуру. Либо разделяет один поток на два, идущие в разные контуры. Конструктивно трехходовой клапан для отопления с терморегулятором или без него состоит из металлического корпуса с тремя патрубками. Внутри корпуса находится механизм, который осуществляет управление потоками теплоносителя в автоматическом режиме. Данный механизм бывает двух типов: Кратко рассмотрим, как работает трехходовой клапан, имеющий терморегулятор. Температура теплоносителя удерживается краном в заданных пределах. При изменении температуры относительно такого предела происходит изменение объема расширяющейся жидкости (газа), которая находится в терморегуляторе. Жидкость давит на шток, который приоткрывает магистраль с холодной или горячей жидкостью. Тем самым температура вновь выравнивается до заданных показателей. По принципу работы данная арматура подразделяется на 2 типа: Внутренняя конструкция двух типов клапанов заметно различается. В клапане смесительного типа установлен шток с одним перекрывающим элементом, который двигается между двумя подающими патрубками. В разделительном же кране на одном штоке находятся 2 таких элемента. Когда один клапан открывает первый проход, второй клапан автоматически перекрывает второй патрубок. Трехходовой клапан для отопления с установленным терморегулятором может управляться вручную или автоматически: 1. Ручное управление. Такой трехходовой термостатический смесительный клапан практически ничем не отличается от обычного шарового крана. Его предназначение выдают лишь 3 патрубка на корпусе. Хозяева помещения самостоятельно могут регулировать степень нагрева радиаторов и системы теплого пола, температуру в других контурах. Для этого достаточно просто повернуть ручку в соответствующее положение. Несмотря на то, что такие краны являются недорогими, пользоваться ими не совсем удобно. Необходимо постоянно следить за температурой теплоносителя и регулировать ее. 2. Автоматическое управление. Такой трехходовой клапан работает без постороннего вмешательства. Достаточно лишь единожды выставить ему настройки. Различают следующие разновидности внешних приводов, управляющих работой крана: Трехходовой клапан в системе отопления может устанавливаться как при одноконтурном, так и при многоконтурном распределении теплоносителя. Например, такой вариант отлично подойдет для двухк ruscos.ru Как работают сервоприводы и трехходовые клапаны В этой статье я расскажу, как понять работу трехходовых клапанов и сервоприводов (электроприводов). Что такое клапан? Клапан - это механизм, который служит для того чтобы пропустить или не пропустить жидкость или газ из одного пространства в другое. Причем клапан может быть открыт или закрыт на определенный процент. То есть клапаны могут служить для регулировки прохода жидкостей или газа. Движение жидкости или газа осуществляется за счет разности давления между сторонами клапана. В системе отопления существуют два самых распространенных вида клапанов: Седельный (седловой) тип – имеет в себе втулку и непосредственно объемное тело, которое перекрывает проход. Шаровый (или вращательный) тип – имеет тело, которое за счет вращения его приводит к открытию или закрытию прохода. Шаровые клапана имеют самую высокую пропускную способность по отношению к седловому типу клапана. То есть в шаровых клапанах достигается меньшее гидравлическое сопротивление. Клапаны бывают: Двухходовые клапаны – имеют два соединения по разные стороны от клапана. Например, служат для пропуска жидкости или газа на одном контуре. То есть закрывают или открывают одну ветку системы водоснабжения или отопления. Трехходовые клапаны – Имеют три соединения. Служат в основном для смешивания или разделения потоков жидкости или газа. Основная работа трехходового клапана необходима или для получения определенной температуры или для перенаправления потоков. В системах отопления контроль температуры нужен для того, чтобы регулировать климат в помещении. Перенаправление потоков служит обычно для перенаправления нагретого теплоносителя из системы отопления в бойлер косвенного нагрева. Существует также множество других задач… Четырехходовые клапаны – Имеют четыре соединения. Выполняют такую же работу, как и трехходовые клапаны. Но могут быть и другие задачи. Связь между сервоприводами и клапанами В системе отопления существует несколько способов взаимосвязи между клапанами и элементами контроля клапанов (сервопривод и термомеханика): 1. Термостатический смеситель – обычно называют механизм, имеющий в себе сразу и клапан и устройство, которое меняет положение клапана в автоматическом режиме. Меняет в зависимости от температуры жидкости или газа. В этом устройстве есть механизм, который под действием температуры меняет силу упругости и из-за этого происходит движение клапана. В зависимости от сервопривода такой клапан не требует участия электричества. Температура регулируется вращением рукоятки. Обычно некоторые клапаны рассчитаны на небольшой диапазон температур. Максимум до 60 градусов. Могут быть исключения у других производителей. 2. Способы использовать отдельные элементы, не прибегая к сервоприводам. Например, термостатический вентиль с термоголовкой. Существуют термоголовки, которые имеют выносной датчик. 3. Клапаны и сервоприводы это отдельные элементы. Сервопривод прикрепляется к клапану и регулирует клапан. Что такое сервопривод? Сервопривод – это прибор, который осуществляет работу движения клапана. Клапан в свою очередь или пропускает или не пропускает жидкость или газ. Или пропускает его в определенном количестве в зависимости от давления, положения клапана и гидравлического сопротивления. Какие бывают сервоприводы? Существуют также термоприводы, которых тоже называют сервоприводами. Подробнее: Сервопривод коллекторный. Выбор и правила подключения. Но мы в этой статье разберем только электроприводы (сервоприводы) Электроприводы бывают двух направлений: Полный пакет (комплект) – это когда в устройство уже заложен полный набор функций. Например, в комплекте уже имеется контроллер температур, электрический термодатчик. Есть возможность сразу настроить его на нужную температуру. Настройка времени проверки для движения клапана. Подключается сразу к сети переменного тока 220 Вольт с частотой 50 Герц. Стандарт для России. Есть возможность настроить его в различных направлениях движения клапана шарового типа. Есть возможность настроить его на поворот 90 или 180 градусов. Можно выставить любое значение, даже 49 градусов или 125 градусов. И делается это внутри черной коробочки. Подробности ищите в инструкции. Такой сервопривод делает ESBE 99K2 подробнее: Трехходовой клапан с сервоприводом ESBE Это я Вам рассказал один из вариантов. Конечно, существует дюжина других вариантов… Также сервоприводы различаются по скорости закрывания и открывания клапанов. Данный пример служит для плавной регулировки клапана, чтобы смешивать потоки разной температуры, чтобы получить контрольную температуру. Такой вариант служит для перенаправления потоков теплоносителя. Подробнее об этом: Трехходовой клапан для перенаправления движения теплоносителя Этот вариант используется для перенаправления потока теплоносителя из котла либо в направление радиаторного отопления либо на нагрев бойлера косвенного нагрева. Указанный сервопривод нуждается в сигнале 220 Вольт. Причем имеются три контакта. Один общий, а два других для перенаправления движения. Самый легкий вариант, когда нужно перенаправлять потоки в системе отопления по требованию от термореле бойлера косвенного нагрева. Сервоприводы бывают по типу движению на седловой тип клапана или на шаровый (вращательный) тип клапана. Если будите подбирать сервопривод к клапану, обязательно уточняйте вид движения сервопривода. Также не всегда седельный тип сервопривода совпадает ко всем типам седельных клапанов. С шаровыми вращательными вроде имеется универсальный стандарт, а вот с седельными клапанами все не так просто. Нету одного стандарта. Электропривод как отдельное звено в автоматике. Рассмотрим аналоговый сервопривод от Valtec арт. VT.M106.R.024 Такой сервопривод нуждается в постоянном питании 24 Вольт и управляющем сигнале от 0 до 10 Вольт. То есть если напряжение 0 Вольт, то поворотный механизм находится в положении 0 градусов. Если 5 Вольт то 45 градусов. Если 10 Вольт то 90 Градусов. Такому сервоприводу подается сигнал от специального контроллера, на котором есть функция подачи сигнала 0-10 Вольт. В зависимости от температуры и настройки контроллера по температуре, контроллер подает различное напряжение от 0 до 10 Вольт. Есть настройка вращения: Почасовой и против часовой. Конечно для того, чтобы найти более подробную информацию о сигналах и схеме подключения требуйте у производителя паспорта с подробной схемой управления сигналами. Повторюсь… Что указанные в этой статье, описаны не все сигналы. Существует множество других сигналов… Что же такое контроллер? Контроллер – это устройство предназначено для управления сигналами для различной логической задачи. Контроллер это мозг автоматической системы. Он определяет в зависимости от программы, какие сигналы нужно подавать в тот или оной момент. Существует различное множество контроллеров, которые выполняют различные задачи. Для системы отопления обычно выполняются такие задачи: Самая распространенная задача – это получить настроечную температуру теплоносителя. В зависимости от температуры получать какой-либо сигнал (Например, отключить котел или насос). Контроллер может содержать контактное реле. То есть сухой контакт. Этим контактным реле можно задавать сигналы для получения любого напряжения. Например, 220 Вольт включать или отключать насос или подавать сигнал на сервопривод для перенаправления потоков. Также можно использовать контроллер для отключения котла в случаях критических температур. Сигнал от контроллера отправляется на питание мощных контакторов, а те в свою очередь питают мощные электрические котлы. Самый дешевый контроллер серии ТРМ Продает ОВЕН у них много чего интересного можно подчерпнуть. owen.ru Логика работы очень обширная… В будущем планирую еще написать и разработать полезный материал по системам автоматики систем отопления и водоснабжения. Записывайте свои E-mail чтобы получать уведомления о новых статьях. infosantehnik.ru Оглавление статьи Привет всем читателям этого блога! В данной статье будут обсуждаться трехходовые клапаны и сервоприводы. Написана статья на уровне ликбеза, поэтому специалистов попрошу громко не смеяться над обсуждаемыми здесь вопросами. Начнем обсуждение с трехходовых клапанов, а потом перейдем к сервоприводам. Переходим к делу. Из названия трехходового клапана понятно, что он имеет три резьбовых или фланцевых соединения. Существуют два вида таких клапанов: Если вам интересно, то есть отдельная статья о бойлерах косвенного нагрева и схемах его подключения. Читайте и расширяйте свой кругозор. Теперь давайте рассмотрим техническое устройство трехходовых клапанов. Начнем по порядку с устройства термосмесительного клапана. Для того, чтобы иметь наглядное представление о его внутреннем строении, посмотрите на следующий рисунок: Термочувствительный элемент расширяется или сжимается в зависимости от температуры. Это позволяет выдерживать определенную температуру на выходе подмеса (4). Колебания температуры обычно лежат в пределах двух или трех градусов в зависимости от разности давлений горячей и холодной воды. Наличие в термосмесительном клапане накипи также уменьшает точность его регулировки. Температура воды на выходе клапана может быть задана жестко при изготовлении клапана, либо может изменяться в некоторых пределах. Делается это при помощи вращения регулировочного колеса. Теперь перейдем к рассмотрению другого вида клапанов — переключателей направления потока. Собственно, такие клапаны могут работать и как смесительные, но управляются они при помощи ручной настройки или сервопривода. Для большей наглядности смотрите рисунок ниже: По сути своей такой клапан — шаровой кран, у которого отверстия в шаре не находятся на одной линии, а сделаны под прямым углом друг к другу. Для полного переключения потока необходим поворот шара на 90°. Давайте посмотрим вид такого клапана сверху: Угловая шкала указывает на то в каком положении находится шар внутри клапана. Как я уже говорил, чаще всего такие клапана используют для подключения бойлера косвенного нагрева к котлу. Схема подключения будет выглядеть следующим образом: В этой схеме теплоноситель будет циркулировать либо через теплообменник бойлера, либо через радиаторы отопления. Сервопривод клапана будет управляться термостатом бойлера. Теперь давайте поговорим о наиболее важных технических характеристиках таких клапанов: Давайте двигаться дальше, следующая остановка — сервопривод! Давайте начнем с определения. Сервопривод — это электродвигаетль, управляемый через отрицательную обратную связь. В данном случае отрицательной обратной связью будет датчик угла поворота вала, который прекращает движение вала при достижении нужного угла. Чтобы наглядно себе представлять сервопривод, смотрите ниже на картинку: Как обычно, для наглядности рассмотрим устройство сервопривода по рисунку: Как видно, внутри сервопривода расположены следующие составные части: Давайте теперь подробно остановимся на управляющем сигнале. Сервопривод управляется импульсным сигналом с изменяемой шириной импульса. Для тех, кто не знает о чем идет речь привожу еще одну картинку: То есть ширина импульса (по времени) определяет величину угла поворота вала. Настройка таких управляющих сигналов дело нетривиальное и зависит от конкретного привода. Количество управляющих сигналов зависит от того, сколько положений может занимать выходной вал. Сервопривод может быть двухпозиционным (2 управляющих сигнала), трехпозиционным (3 управляющих сигнала) и так далее. В этой статье я рассмотрел (очень кратко) трехходовые клапана и сервоприводы. Главное для чего они нужны — автоматизация управления инженерными сетями (водоснабжением, отоплением и так далее). Они стоят дорого и во многих случаях без них можно обойтись, но все же есть случаи когда без них не обойтись, например при описанной выше схеме подключения бойлера. На этом все, пишите свои вопросы в комментариях и нажимайте кнопки социальных сетей. znayteplo.ru В любой системе отопления, организованной на основе твердотопливного котла, должны присутствовать так называемые смесительные клапаны. Их тип и количество, в схеме может быть различным в каждой конкретной системе отопления. О том, какие основные, самые распространенные, типы смесительных клапанов бывают, и о их практическом назначении, мы и погорим в данной статье. Трёхходовой термостатический смесительный клапан предназначен для защиты твердотопливного котла от конденсата. Поэтому данное устройство ещё часто называют антикондинсационный клапан. В устройстве данного клапана имеется термочувствительный элемент, который при нагреве приводит в движение подпружиненный шток, который в свою очередь открывает или закрывает один из каналов клапана. См. рисунок. На вход клапана В поступает горячая вода по байпасному каналу, одновременно поступает вода по каналу А из обратки системы отопления. В клапане происходит смешение этих двух потоков, в результате чего на канале АВ образуется смешанный поток с заданной температурной характеристикой. Причем, температура этого смешанного потока зависит от того, какой температурный график открытия клапана имеет каждый конкретный термостат. В продаже встречаются трёхходовые термостатические смесительные клапана с разной температурой открытия, например, 45 °C , 55 °C, 61 °C, 72 °C и др. Для защиты твёрдотопливного котла от конденсирования обычно применяют клапана с температурой открытия не ниже 55 °C. Выбор термостата по температуре открытия зависит от температурного режима, на котором предполагается эксплуатация твёрдотопливного котла. Например, твёрдотопливный котел будет эксплуатироваться на температуре теплоносителя 60 °C. Тогда, при таком условии необходимо поставить термостатический смесительный клапан с температурой открытия 55 °C. Схему монтажа термостатического смесительного клапана смотри на рисунке. Вдобавок к вышеперечисленным полезным эффектам, стоит отметить и то, что термостатический клапан напрямую, и при этом в лучшую сторону, влияет на экономичность работы котла, а также на его срок службы. Трехходовой смесительный клапан представляет из себя устройство с тремя каналами, между которыми, расположена поворотная заслонка, при повороте которой, в ту или иную сторону, в клапане происходит смешение потоков. В отличии от трехходового термостатического клапана, в трехходовом смесительном клапане температурный режим смешанного потока не статичен, а может меняться в широком диапазоне На приведенном ниже рисунке показана схема работы клапана. Практически схему работы клапана можно описать следующим образом. Допустим, на один из каналов клапана поступает горячий теплоноситель из котла или распределительного коллектора, одновременно на другой канал клапана поступает более холодный теплоноситель из обратки системы отопления. На третьем канале клапана мы можем получить смешанный поток теплоносителя с отличным от двух других потоков температурным режимом. Четырёхходовой смесительный клапан представляет из себя, устройство, имеющее 4 канала и поворотную заслонку между каналами. В отличии от трехходовых клапанов, в четырехходовом клапане смешение потоков можно осуществлять сразу в двух направлениях. См. рисунок. Схема работы четырехходового смесительного клапана При полностью открытой заслонке смешивание потоков не происходит и теплоноситель идет по большому кругу прямо в систему отопления. Стоит отметить, что есть модели четырехходовых клапанов, в которых, положений полностью закрыто и полностью открыто не существует, то есть смешивание потоков присутствует всегда, хотя и минимальном объеме. Классическая схема использования четырехходового смесительного клапана Как показывает практика, четырехходовой смесительный клапан – это очень полезный элемент системы отопления, позволяющий значительно увеличить комфортность эксплуатации твердотопливного котла. Фактически, четырехходовой клапан дает следующие возможности: Установка четырехходового смесительного клапана в систему отопления, организованную на основе твердотопливного котла – это очень эффективное решение в соотношении затраченных средств и получаемого эффекта. blog.altep.ua Твердотопливный котел довольно сложно устроен, имеет множество разных деталей, узлов. Клапан отвечает за функции смесителя для регулирования температуры теплоносителей, за счет которых воздух в трубах нагревается равномерно и быстро. Без крана невозможен равномерный нагрев, температура в комнатах будет сильно разниться. Трехходовой клапан подходит для всех типов котлов к газовым и твердотопливным моделям. Отличаться кран может только по размерам, по конфигурации, независимо от марки он стандартен. Теплоносителем служит водопроводная вода, всегда имеется в наличии, при эксплуатации не возникает серьезных проблем. Материалом клапана является нержавейка, либо бронза. Изделие может быть полимерным, но пока не нашло своего массового распространения. Кран имеет 3 отверстия: одно входное и два на выходе, внутри находится привод, регулирующий поступление потоков для достижения оптимальной температуры. Принцип действия устройства в любых моделях стандартен — смешивается холодная вода с горячей до нужной температуры, вода следует от патрубка к патрубку до тех пор, пока ее температура не будет соответствовать заданным параметрам. Далее, привод открывает поток из третьего патрубка, вода, в котором уже течет нагретая. Работает он автономно, не нуждается в участии человека, от него требуется только проверять его работу. Плюсы устройства: Среди недостатков отмечается: По типу привода модели бывают: Привод может быть: При выборе трехходового клапана, главное – тип привода. Ручное управление приводом стоит дешевле, но и функций мало. Электрические модели дорогие, быстро ломаются, но их многофункциональность не оставляет равнодушными большинство потребителей. Бронзовый латунный материал для крана долговечный, но и дорогой. Оптимальный вариант – чугун, медь. При выборе учитывается: Расход и температура должны быть указаны в проектной документации, при ее отсутствии, оптимальная температура нагрева воды указывается в паспорте, обычно составляет не выше 50 гр. Расход учитывается при подборе клапана по пропускной его способности. Тип привода должен соответствовать схеме обвязки. Более простая схема у термостатического клапана, при котором вода циркулирует через третий патрубок к первому, котел нагревает ее, только после этого начинает прогреваться теплоноситель. Нагревшись до нужной температуры, из трех возможных, кран открывает из второго патрубка потоки с холодной водой, происходит замещение, холодная вода уходит, горячая вода поступает в бак с тепловым аккумулятором. Схема обвязки сложнее, при установленном на кране внешнем контроллере. В данном случае, потребуются смесители двухприводные и двухконтурные. Первый контур устанавливается рядом с источником тепла и является термостатическим. Второй привод – электрический, управляется контроллером путем подачи сигналов датчика, кран поддерживает температуру теплоносителя. Важным критерием при выборе устройства является диапазон выставленных температур, изделия, как правило, в данном случае имеют термостатический привод в обвязках котлов ГВС, системах теплого пола. Диапазон кранов зависит от предназначения изделий, составляет 20- 43 грамм, 35-60 грамм и выше. Советуется придерживаться второго варианта при покупке. Монтируя обвязку, стоит поинтересоваться, как проверяется кран. Если изделие новое, проверить его не трудно, устанавливается минимальная температура в диапазоне в третий патрубок, заливается горячая вода. Через 15 — 20 минут патрубок должен перекрыть кран. Проверить устройство в уже установленной системе можно, измерив температуру воды при входе в котел, то есть на обратной стороне трубопровода значение должно быть таким же, как и на термостате. Схема обвязки: При подключении учитывайте направленность теплоносителя, вверху корпуса должен присутствовать указатель в виде стрелки. Устанавливается клапан в вертикальном, или горизонтальном направлении, место его расположения значения не имеет: Пошаговое руководство по монтажу: Клапан служит для смешивания холодных и горячих потоков, препятствует вхождению холодного потока на трубопровод, иначе образуется конденсат, система деформируется, на стыках появляются трещины, или полностью приходит в негодность. Благодаря смесительному крану, жидкость на входе в котел будет не менее 50 гр., что устраняет резкие перепады температуры, холодная вода не оказывает на трубы своего негативного воздействия. Задача смесительного крана — препятствовать попаданию теплоносителя в трубопровод с высокой температурой. Средний диапазон -75 — 85 градусов. На цену влияют сопутствующие свойства клапана и изготовитель. Клапан фирмы “Есбе”15 мм в диаметре с пропускной способностью до 3 метров в кубе можно приобрести за 45 — 50$. Клапан от фирмы “Honeywell” обойдется в 90 -100$, клапан и производителя “Danfoss” – до 130$. Благодаря современным моделям, их область применения существенно расширилась, устанавливают в котлах отопления, смесительных узлах, укладке теплых полов, напольном отоплении. Конструкция простая, но имеет высокие эксплуатационные показатели. По сути, устройство напоминает привычный смеситель для смешивания горячей и холодной воды. Установив его, можно достичь нужной температуры при смешивании вод с разными температурными показателями, получить горячий поток за счет динамического перенаправления устройства, перенаправить поток вод при необходимости. househill.ru Трехходовой клапан типа ESBE – всего лишь один из элементов систем жизнеобеспечения жилого дома. С одной стороны, это простая конструкция. С другой, она выполняет важную задачу в инженерных сетях. Спрос рождает предложение. На рынке существует множество моделей, представленных разными производителями. Хорошими эксплуатационными показателями отличаются трехходовые клапаны, выпускаемые под брендом ESBE. Трехходовой поворотный клапан ESBE Трехходовой клапан является регулирующим устройством в системах трубопроводов с жидкой рабочей средой. Говоря простым языком, встроенный в конструкцию отопительной сети он будет действовать как всем хорошо знакомый – кран-смеситель, который переключает или смешивает потоки. Установка клапана позволяет решить ряд практических задач: Сложно? Только на первый взгляд. Для того чтобы понять принцип работы устройства, рассмотрим его конструктивные особенности. Трехходовой смесительный клапан имеет регулирующий элемент, в качестве которого выступает шток или шар. Шток передвигается вертикально, шар – вокруг своей оси. Так как движение регулирующего элемента не позволяет полностью перекрыть поток рабочей жидкости, происходит ее смешение и перераспределение. Простейшие модели – обычный кран. Основное их преимущество – дешевизна и конструктивная простота. Недостаток – невозможность стабилизации температуры на выходе. Несмотря на недостатки, кран может быть установлен в системах отопления типа «теплый пол». Теперь представим себе клапан-кран с электроприводом. Такая конструкция уже функциональнее, так как она способна регулировать температурный режим автоматически. Простой клапан является балансировочным. Его основная функция – настройка сечения для прохождения рабочего потока. Условно принцип его работы можно описать следующим образом: Представленные на рынке модификации могут иметь разные повороты рукоятки, но принцип их работы сохраняется. Кран и его положение регулируются вручную, тем самым обеспечивается баланс между двумя потоками. Существует несколько видов таких приборов: Трехходовой клапан с электроприводом, например, модель ESBE, будет иметь несколько иной принцип работы. Электропривод выполняет функцию обычного термостата, что позволяет не просто смешивать потоки, а поддерживать заданную температуру. При понижении/повышении температуры привод автоматически изменяет положение запорной арматуры, увеличивая или уменьшая сечение прохождения потока горячей воды. Одновременно изменяется и сечение в месте впуска холодного потока. В результате на выходе получается вода с постоянной температурой. Никакого вмешательства со стороны человека кран ESBE не требует. Его работа регулируется автоматикой. Принцып работы клапана Оснащенные электроприводами и термостатами клапаны ESBE одинаково хорошо подходят для использования в системах отопления и горячего водоснабжения. В принципе, кран может быть установлен в любом трубопроводе, где необходимо смешение двух потоков жидкости с постоянным поддержанием температуры. Каким бы качественным и надежным ни был трехходовой клапан с термостатом, он будет иметь один недостаток, характерный абсолютно для всех приборов этого вида. Таким недостатком является сильная зауженность входных точек. Зауженное сечение входной точки, в свою очередь, увеличивает гидросопротивление. Такой кран будет хорошо работать в системах водоснабжения. Клапаны ESBE пригодны для установки в системах «теплый пол», но при этом требуется специальная схема подключения. Помимо описанных выше конструкций, на рынке представлены трехходовые термостатические клапаны. Эти приборы нередко путают между собой, но все же они являются совершенно разными. Термостатические модели имеют термостат с выносным датчиком, но отличаются они не только этим элементом, но и принципом работы. В отличие от обычных моделей, в термостатических кранах поток регулируется только в одной точке, две оставшиеся находятся открытыми, и их сечение не изменяется. При выборе такой конструкции нужно проверить, нет ли зауженности в точке 2, иначе гидравлическое сопротивление приведет к сложностям в работе устройства. Возможно, для минимизации проблемы придется установить смесительный клапан в альтернативное кольцо. Клапан трехходовой — схема включения Практически все представленные на рынке трехходовые клапаны подключаются по одной схеме. Рассмотрим ее на примере кранов ESBE. Начнем с систем водоснабжения, так как здесь кран-смеситель используется чаще всего. Основная цель, с которой устанавливается клапан — снижение риска образования обратного потока. Между двумя потоками – с холодной и горячей водой – неизбежно будет происходить перепад давления. Он может привести к появлению обратного потока. При установке клапанов ESBE подобные казусы встречаются редко. В системах отопления клапаны ESBE применяются только в трех направлениях: Рассмотрим, как используется кран ESBE в системах «теплый пол». Смесительный узел создает в системе дополнительный контур. С распределительным коллектором он соединяется двумя точками, что обеспечивает постоянную циркуляцию жидкости на выходе. На входе поток обеспечивается только в том случае, если необходимо получить дополнительное тепло. К смесительному узлу подключается клапан с термостатом. Так как в точке 2 все клапаны, в том числе и ESBE, заужены, может наблюдаться недостаточный расход насоса. Для его увеличения создается вторая линия, позволяющая снизить потребление электроэнергии насосным оборудованием. Вторая линия не всегда требуется. Некоторые модели трехходовых клапанов имеют достаточный проход. Схема теплого пола с трехходовым клапаном В том случае, если на первой линии будет недостаточная мощность потока, термостат не сможет открыть проход на необходимую величину. Проблема легко решается двумя способами: заужением второй линии или установкой на нее балансировочного клапана. Второй способ продуктивнее. Он позволяет точно настраивать поток. Можно подключить трехходовой клапан и по другой схеме, не требующей установки балансировочного крана. Для этого насосное оборудование подключается ко второй линии. В результате температура входного и выходного потоков сравнивается. Кран с термостатом можно устанавливать в системах с одним контуром. Самый простой пример таких систем – теплые полы в небольших помещениях. Создание здесь смесительного узла, с его немалыми габаритами, далеко не всегда оправдано. Лучше подключить теплый пол с одним контуром. Трехходовой клапан с терморегулятором устанавливается на обратку, по которой течет уже остывший теплоноситель. В этом случае термостат приведет в движение запорную арматуру, увеличив сечение и открыв поток. После нагрева трубы термодатчик считает данные и уменьшит поток. Трехходовые клапаны для котлов отопления стоит рассмотреть отдельно. Основная задача их установки — не допустить холодный поток теплоносителя на входящий трубопровод, подключенный к котлу. В противном случае на трубах начнет образовываться конденсат, а температурные перепады в системе приведут к ее деформации в местах стыков. Говорить о последствиях подобных деформаций не приходится. В лучшем случае образуется небольшая течь, в худшем – систему придется полностью менять. Трехходовой клапан в системе отопления Особенно важно подключение запорной арматуры к твердотопливным котлам, отличающимся существенными перепадами температур во время работы. Подключение смесительного клапана позволяет добиться того, что на вход котельного оборудования не поступит жидкость, температура которой ниже 50 градусов. В результате перепад температур уменьшается, негативное воздействие холода со всеми вытекающими последствиями снижается. Рекомендуется установка смесительных клапанов в системах с пластиковым трубопроводом. Здесь цель – не допустить попадания в трубопровод теплоносителя высокой температуры. При всех преимуществах полимеров, они плохо выдерживают частое повышение температур выше рабочих параметров. В таких условиях работы трубопровод быстро разрушается. Рекомендованные специалистами температурные показатели составляют диапазон от 75 до 85 градусов. Установка клапанов позволяет решить многие проблемы, но модель должна быть подобрана в точном соответствии с техническими характеристиками инженерной сети, и должна иметь достаточный проход. Простейшая запорная арматура – трехходовые смесительные клапаны – важный элемент инженерных коммуникаций. Современные модели, созданные на стыке старых традиций и современных технологий, позволили добиться отличных результатов их использования с самыми разными целями. Комментарии и отзывы к материалу gidotopleniya.ru Трехходовой термостатический клапан используют для регулирования температуры теплоносителя. Поэтому его часто применяют в современных отопительных системах. При помощи клапана можно подавать теплоноситель определенной температуры в радиаторы. Таким образом, можно сэкономить на расходах на отопление. Но термостатический клапан выполняет и другие функции. О них можно узнать в данной статье. Содержание: По принципу действия трехходовые термостатические клапаны делятся: Переключающие клапаны переключают воду по разным направлениям. Разделительные клапаны разделяют два потока с разной температурой, а смесительные устройства наоборот их смешивают. Трехходовые клапаны различаются внешне. На корпусе устройства изображен рисунок, который отражает принцип работы. На разделительном элементе указывается похожее изображение. Переключающие клапаны не имеют рисунка, но они отличаются по форме от других видов. Клапан обычно выглядит в виде тройника, выполненного из бронзы или латуни. А сверху устроена шайба для регулировки. Вода продолжает циркулировать через правый или фронтальный патрубок пока температура не достигнет нужного значения. Задачей термостатического клапана является удержание температуры носителя тепла на выходе в определенном значении. Для этого в зависимости от схемы подмешивается горячая или холодная вода из левого патрубка. Если температура теплоносителя выходит за требуемое значение , то фронтальный входной патрубок перекрывается. После того как мы разобрались что такое трехходовой термостатический клапан и как он работает, то можно рассмотреть схемы подключения к системе отопления. Необходимо установить клапан в следующих случаях: В системе «теплый пол» циркуляционный насос гоняет носитель тепла по контурам до его остывания. Затем срабатывает термоголовка и датчик, а трехходовой термостатический клапан добавляет горячую воду, которая идет от котла, в замкнутый контур. Для защиты твердотопливного котла от конденсата нельзя допустить подачу остывшей воды из радиаторов во время его разогрева. Для этого применяют схему подключения с трехходовым клапаном и байпасом. Принцип работы заключается в следующем: вода движется по малому кругу, проходя через байпас в то время пока теплогенератор не прогрелся. Когда в обратке теплоноситель нагревается до 50-55°, то клапан открывается и подмешивает холодный носитель тепла из системы. Когда отопитель выходит в рабочий режим, то байпас закрывается и поток проходит через радиаторы. Рассмотрим установку клапана при обвязке твердотопливного теплогенератора и аккумулятора тепла. Для того чтобы ее прогреть быстро температура теплоносителя должна быть 70-85°. Но такая температура не нужна для системы отопления радиаторами. Поэтому производят установку трехходового термостатического клапана за аккумулятором для понижения температуры. В домах с большой площадью обычно устроена сложная отопительная система. В каждый контур требуется подача температуры разной температуры. Самая высокая температура требуется бойлеру. Именно поэтому на подводке к нему не нужна регулирующая арматура. А остальным контурам необходим теплоноситель с более низкой температурой, поэтому их подключают через трехходовой термостатический клапан. Во время работы трехходовым клапаном управление температурой происходит при помощи внешнего привода. Он в свою очередь делится на несколько видов: baltgazservice.ruТипы приводов и подключение трехходового клапана для твердотопливного котла. Схема подключения клапана трехходового
Клапан трехходовой смесительно разделительный. Термостатические смесительные клапаны
Виды клапанов
Управление трехходовым клапаном
Особенности монтажа трехходового клапана
Как работают сервоприводы и трехходовые клапаны
Серия видеоуроков по частному дому Часть 1. Где бурить скважину? Часть 2. Обустройство скважины на воду Часть 3. Прокладка трубопровода от скважины до дома Часть 4. Автоматическое водоснабжение Водоснабжение Водоснабжение частного дома. Принцип работы. Схема подключения Самовсасывающие поверхностные насосы. Принцип работы. Схема подключения Расчет самовсасывающего насоса Расчет диаметров от центрального водоснабжения Насосная станция водоснабжения Как выбрать насос для скважины? Настройка реле давления Реле давления электрическая схема Принцип работы гидроаккумулятора Уклон канализации на 1 метр СНИП Схемы отопления Гидравлический расчет двухтрубной системы отопления Гидравлический расчет двухтрубной попутной системы отопления Петля Тихельмана Гидравлический расчет однотрубной системы отопления Гидравлический расчет лучевой разводки системы отопления Схема с тепловым насосом и твердотопливным котлом – логика работы Трехходовой клапан от valtec + термоголовка с выносным датчиком Почему плохо греет радиатор отопления в многоквартирном доме Как подключить бойлер к котлу? Варианты и схемы подключения Рециркуляция ГВС. Принцип работы и расчет Вы не правильно делаете расчет гидрострелки и коллекторов Ручной гидравлический расчет отопления Расчет теплого водяного пола и смесительных узлов Трехходовой клапан с сервоприводом для ГВС Расчеты ГВС, БКН. Находим объем, мощность змейки, время прогрева и т.п. Конструктор водоснабжения и отопления Уравнение Бернулли Расчет водоснабжения многоквартирных домов Автоматика Как работают сервоприводы и трехходовые клапаны Трехходовой клапан для перенаправления движения теплоносителя Отопление Расчет тепловой мощности радиаторов отопления Секция радиатора Зарастание и отложения в трубах ухудшают работу системы водоснабжения и отопления Новые насосы работают по-другому… Регуляторы тепла Комнатный термостат - принцип работы Смесительный узел Что такое смесительный узел? Виды смесительных узлов для отопления Характеристики и параметры систем Местные гидравлические сопротивления. Что такое КМС? Пропускная способность Kvs. Что это такое? Кипение воды под давлением – что будет? Что такое гистерезис в температурах и давлениях? Что такое инфильтрация? Что такое DN, Ду и PN ? Эти параметры нужно знать сантехникам и инженерам обязательно! Гидравлические смыслы, понятия и расчет цепей систем отопления Коэффициент затекания в однотрубной системе отопления Видео Отопление Автоматическое управление температурой Простая подпитка системы отопления Теплотехника. Ограждающие конструкции. Теплый водяной пол Насосно смесительный узел Combimix Почему нужно выбрать напольное отопление? Водяной теплый пол VALTEC. Видеосеминар Труба для теплого пола - что выбрать? Теплый водяной пол – теория, достоинства и недостатки Укладка теплого водяного пола - теория и правила Теплые полы в деревянном доме. Сухой теплый пол. Пирог теплого водяного пола – теория и расчет Новость сантехникам и инженерам Сантехники Вы все еще занимаетесь халтурой? Нормативные документы Нормативные требования при проектировании котельных Сокращенные обозначения Термины и определения Цоколь, подвал, этаж Котельные Документальное водоснабжение Источники водоснабжения Физические свойства природной воды Химический состав природной воды Бактериальное загрязнение воды Требования, предъявляемые к качеству воды Сборник вопросов Можно ли разместить газовую котельную в подвале жилого дома? Можно ли пристроить котельную к жилому дому? Можно ли разместить газовую котельную на крыше жилого дома? Как подразделяются котельные по месту их размещения? Личные опыты гидравлики и теплотехники Вступление и знакомство. Часть 1 Гидравлическое сопротивление термостатического клапана Гидравлическое сопротивление колбы - фильтра Видеокурс Скачать курс Инженерно-Технические расчеты бесплатно! Программы для расчетов Technotronic8 - Программа по гидравлическим и тепловым расчетам Auto-Snab 3D - Гидравлический расчет в трехмерном пространстве Полезные материалы Полезная литература Гидростатика и гидродинамика Задачи по гидравлическому расчету Потеря напора по прямому участку трубы Как потери напора влияют на расход? Разное Водоснабжение частного дома своими руками Автономное водоснабжение Схема автономного водоснабжения Схема автоматического водоснабжения Схема водоснабжения частного дома Политика конфиденциальности Если Вы желаете получать уведомленияо новых полезных статьях из раздела:Сантехника, водоснабжение, отопление,то оставте Ваше Имя и Email. Как работают трехходовые клапаны и сервоприводы.
Что такое трехходовой клапан и зачем он нужен?

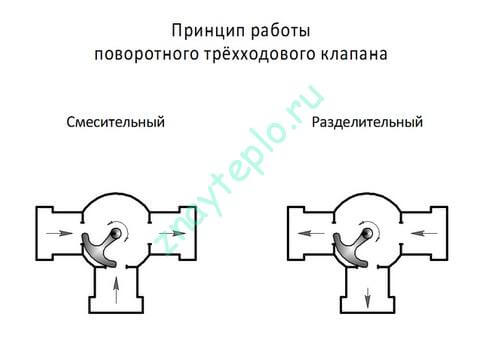

Внутреннее устройство трехходовых клапанов.
Маховичок клапана.

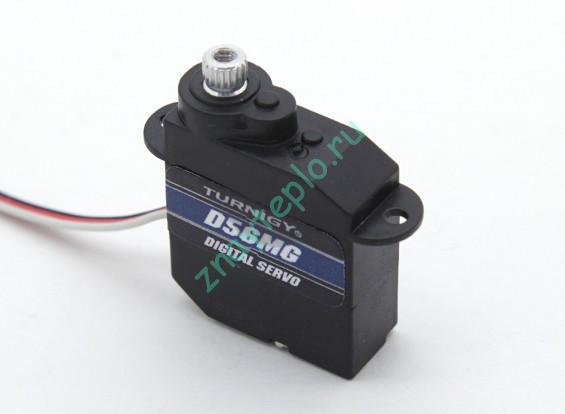

Что такое сервопривод и как он устроен?

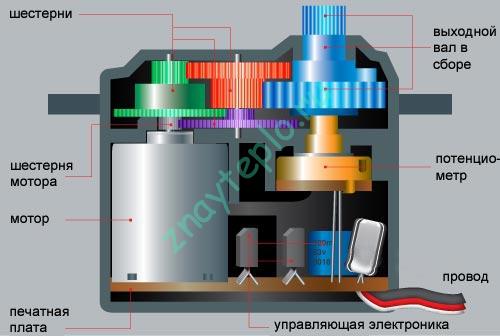

Внутреннее устройство сервопривода.

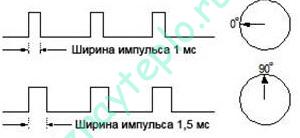

Управляющий сигнал сервопривода.
Заключение статьи.
Доступно о смесительных клапанах системы отопления
Трёхходовой термостатический смесительный клапан.
Работает данный клапан следующим образом.
Трёхходовой термостатический смесительный клапан относительно недорогое устройство, которое позволяет надежно защитить твёрдотопливный котел от эффекта конденсирования, а соответственно, значительно уменьшает образование различных отложений на стенках котла.Трехходовой смесительный клапан
Трехходовой смесительный клапан применяется в тех участках гидравлической схемы системы отопления, где требуется получение потока теплоносителя с изменяемым температурным режимом. Рассмотрим способ применения данного типа клапана с помощью нижеприведенной схемы.
На схеме изображен распределительный коллектор на три отдельные линии отопления. В нашем случае линии отопления это – система теплых полов, радиаторы первого этажа и радиаторы второго этажа. Допустим, что в коллектор из котла поступает теплоноситель с температурой семьдесят градусов. Для радиаторов такая температура не страшна, а вот теплый пол теплоноситель с такой температурой пускать нельзя. Вот тут-то на помощь и приходит трехходовой смесительный клапан. Подмешивая в подачу холодный теплоноситель из обратки, клапан позволяет создать на подаче требуемый нами температурный режим. При чем, свой температурный режим можно создать на всех трех линиях, независимо друг от друга. На радиаторной линии трехходовой смесительный клапан тоже очень полезен, так как позволяет уменьшить температуру на радиаторах , например, когда помещение уже прогрелось, и слишком горячий теплоноситель в радиаторах не нужен. На схеме изображены трехходовые смесительные клапана, оснащенные сервоприводами, которые позволяют управлять клапанами в автоматическом режиме. Сервопривод позволяет очень точно поддерживать заданный температурный режим в помещении, за счет четкой обратной связи с терморегулирующей автоматикой.Четырёхходовой смесительный клапан.
Четырехходовой клапан работает следующим образом. При полностью закрытом клапане (рис 1.) смешение не происходит, и горячий теплоноситель идет по малому кругу, не попадая в систему отопления, возвращается в котел. При повороте заслонки, начинается смешение потоков теплоносителя в двух направлениях : один смешанный поток идет в систему отопления, а другой смешанный поток идет в обратку котла. Немного поворачивая заслонку влево или вправо, можно менять температурный режим в системе отопления и на обратке котла. Например, из котла идет теплоноситель с температурой семьдесят градусов, а нам, допустим, в систему отопления требуется пятьдесят градусов. Поворачивая заслонку клапана, мы разбавляем идущий из подачи котла семидесятиградусный теплоноситель, более холодным теплоносителем, поступающим из обратки системы отопления
Четырехходовой смесительный клапан может управляться как в ручном режиме, так и в автоматическом режиме, при помощи сервопривода. Сервопривод автоматически поворачивает заслонку четырехходового клапана в нужном направлении, по сигналам, поступающим из специального блока управления, который в свою очередь, программируется на создание нужного температурного потока в системе отопления.Трехходовой клапан для твердотопливного котла
Типы приводов и критерии выбора
Автоматический клапан с электрическим приводом
Подключение и установка своими руками
Правила эксплуатации и цена
Трехходовой клапан ESBE в системе отопления
Немного полезных знаний
Конструкция
Виды

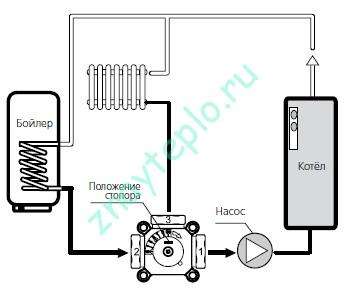

Схемы подключения
Клапан в смесительном узле
Для котлов отопления
Заключение
назначение и виды клапанов, как подключить клапан к системе отопления
Назначение и виды клапанов
Принцип работы
Как подключить клапан к системе отопления
Типы приводов
