устройство, принцип работы, схемы подключения
Большинство современных приборов призвано упростить жизнь, поэтому многие из них так широко применяются человеком. Среди таких устройств часто встречается импульсное реле, которое позволяет автоматизировать многие процессы. Как оно устроено и чем примечательно мы рассмотрим в данной статье.
Устройство
На рынке существует большое разнообразие импульсных реле, за счет технических и конструктивных отличий вы можете встретить и разные устройства. Но в качестве примера мы рассмотрим наиболее простое и практичное для понимания принципа действия (см. рисунок 1).
Рис. 1. Пример устройства импульсного реле
Простейший пример импульсного реле состоит из таких элементов:
- Катушка – изготавливается из медного проводника, намотанного на немагнитное основание, к примеру, каркас из текстолита, электрокартона и т.д. Предназначена для создания электромагнитного поля, воздействующего на магнитные элементы.
- Сердечник – выполняется из ферромагнитных материалов, вступающих во взаимодействие с магнитным полем катушки. Предназначен для перемещения и совершения магнитного воздействия.
- Контактная система реле – состоит из подвижных и неподвижных контактов, предназначенных для передачи сигнала.
- Резистивные, емкостные и сигнальные элементы – применяются для задания логики работы устройства и обозначения состояния.
- Таймер – задает временной интервал выдержки реле, но присутствует не во всех моделях, помогает существенно расширить функционал оборудования.
Принцип работы
Принцип действия импульсного реле заключается в перемещении контактной группы под воздействием электромагнитного поля катушки, втягивающей сердечник. При этом управление устройством осуществляется через кнопочные каналы. Одно нажатие кнопки подает кратковременный импульс на управляющий вывод, и контакты переходят в устойчивое состояние – подача или отключение напряжения, поэтому его еще называют бистабильным (два устойчивых состояния).
В отличии от того же контактора, такое реле управляется одним импульсом, подаваемым за счет кнопки или выключателя с самовозвратом в исходное состояние, отсюда и происходит название импульсное реле.
Для примера рассмотрим работу конкретной модели устройства – РИО-1 (см. рисунок 2):
Рис. 2. Принцип работы реле РИО-1
В данном устройстве присутствуют две группы контактов – силовые и управленческие. Силовые контакты представлены клеммами 11, 14 и N, управленческие зажимами Y, Y1, Y2, следует отметить, что в других модификациях импульсных реле маркировка и число контактов будут отличаться. Рассмотрим назначение каждого из вводов по порядку:
- 11 – предназначен для подачи на него питания от электрической сети;
- 14 – используется для выдачи фазы с импульсного реле на подключаемую нагрузку;
- N – клемма подключения нулевого провода от общей шины;
- Y – универсальный вход, при подаче управляющего импульса на который, реле переходит в противоположное состояние – из включенного в выключенное и обратно;
- Y1 – предназначен исключительно для перевода импульсного устройства во включенное состояние, то есть, если контакты уже замкнуты, реле останется в таком же положении, обладает приоритетом перед вводом Y;
- Y2 – переводит импульсный прибор в отключенное состояние, имеет приоритет перед двумя другими выводами.
Отличительной особенностью РИО-1 является разрыв силовой цепи только при переходе синусоиды переменного напряжения через ноль, что существенно повышает срок службы контактной группы. Но при этом время срабатывания отличается на 0,3 с, что необходимо учитывать для проектирования точных электронных схем. Функционирование импульсного реле через подачу сигналов на каждый ввод хорошо отображается на временной диаграмме устройства (смотрите рисунок 3):
Рис. 3. Временная диаграмма РИО-1
Как видите на рисунке выше, способы включение и отключения импульсного устройства представлены четырьмя периодами взаимодействия:
- При нажатии кнопки и подаче импульсного сигнала на вход Y с силового выхода будет сниматься рабочее напряжение вплоть до момента подачи второго сигнала на ввод Y. Это простейший вариант управления, к примеру, системой освещения.
- В отключенном состоянии на ввод Y1 подается импульсное управление, в результате чего на выходе 14 возникает рабочий номинал 220В. При необходимости отключения того же освещения на месте достаточно подать сигнал на Y и питание прекратится.
- Подачей импульсного сигнала на ввод Y1 происходит замыкание силовой цепи – с выхода 14 снимается потенциал. При подачи потенциала Y2 бистабильное реле отключится и силовая цепь разомкнется.
- На этом периоде включение производится за счет подачи сигнала на ввод Y. А подачей импульсного сигнала на Y2 контакты коммутатора размыкаются.
При необходимости отключения того же освещения на месте достаточно подать сигнал на Y и питание прекратится.Такая логика работы позволяет реализовывать ряд интересных решений, как в бытовых, так и производственных процессах. Что обеспечит приоритетность коммутации определенных объектов и электрооборудования, расположенного в них.
Разновидности
Широкий выбор импульсных реле обеспечивает достаточно большой ассортимент, отличающийся как ценовой политикой, так и предоставляемым функционалом. По принципу действия все модели можно разделить на электромеханические и электронные (рисунок 4).
Рисунок 4. Электронное и электромеханическое реле
Первый вариант предусматривает механическое перемещение элементов импульсного устройства за счет электромагнитного взаимодействия между катушкой и сердечником.
Вторая разновидность управляется за счет полупроводниковых элементов и ключей без механически размыкаемых контактов и подвижных частей.
Помимо этого импульсные реле могут отличаться по:
- Номинальной нагрузке – указывает допустимый ампераж, который можно подключать к силовым контактам;
- Количеству полюсов – может иметь различное число входов и выходов для реализации определенных задач;
- Способу установки – могут монтироваться на DIN рейку в соответствии с р.1 ГОСТ Р МЭК 60715-2003, кронштейн или другой вариант размещения;
- Назначению – наиболее популярны импульсные реле для контроля освещения, цепей защиты и сигнализации.
Также бистабильные устройства отличаются габаритными размерами, материалами корпуса, наличием или отсутствием сигнальных ламп.
Схемы подключения
На практике импульсные реле нашли довольно широкий спектр применении, но в быту их чаще всего используют для включения светильников из разных точек комнаты.
Поэтому в качестве примеров мы рассмотрим возможность подключения импульсных устройств для передачи питания лампочкам через выключатель.
Наиболее простым вариантом является ситуация, когда в комнате вы запитываете только одну люстру или группу софитов, которые должны включаться и выключаться из нескольких точек комнаты.

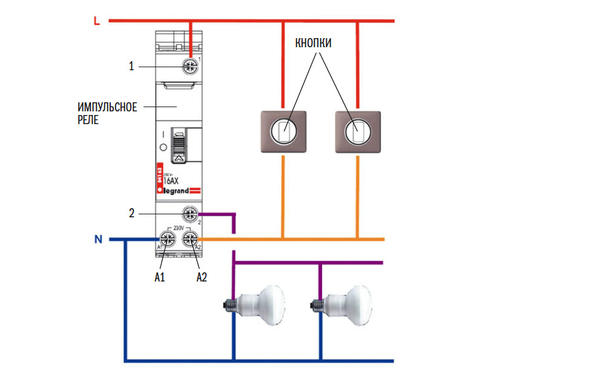

Рис. 5. Простейшая схема подключения ИР
Как видите на рисунке 5, питание напрямую от автомата или распределительной коробки подается на ввод 11 РИО-1, вторая линия подключается к выключателям шлейфом, а общая точка выводится на ввод Y. С выхода 14 фаза подается на лампы освещения, а нулевой проводник с общей колодки разводится отдельной линией на лампы и соответствующий вывод импульсного реле. При такой схеме каждый из выключателей равноправно посылает сигнал, как на включение, так и на отключение осветительного оборудования. Помимо этого можно реализовать и более сложные схемы подключения с выставлением приоритета.
Рис. 6. Схема подключения на две группы потребителей
Как показано на схеме 6, здесь присутствует две группы осветительных приборов, можно взять аналогию с двумя комнатами, для каждой из которых установлено свое РИО-1.
Подключение трех коммутаторов для каждой группы освещения осуществляется аналогичным образом, но к обеим группам добавлена функция глобального включения и отключения.
Здесь кнопочный выключатель, предназначенный для подачи питания на все приборы освещения, соединяется с выводом Y1 и первого, и второго импульсного реле. Поэтому при коммутации “Вкл”, несмотря на состояние коммутаторов и подачи сигнала на Y свет включится в обеих комнатах. Выключатель обесточивания подключен к выводам Y2 обоих импульсных реле, который обладает преимуществом перед Y1. Поэтому при нажатии клавиши “Откл” произойдет выключение всего осветительного оборудования.
Технические характеристики
В соответствии с п.2.1. ГОСТ 16121-86 параметры импульсных реле должны соответствовать техническим условиями и стандартам, на основании которых они изготавливаются. Наиболее актуальными для работы бистабильных коммутаторов являются:
- количество кнопочных коммутаторов, которые можно подключить совместно с определенным типом ламп;
- пределы допустимого для коммутации напряжения;
- максимальная токовая нагрузка, допустимая для коммутации;
- допустимое число или мощность лампочек определенного типа;
- габаритные размеры должны соответствовать паспортным данным в соответствии с п. 2.2.1 ГОСТ 16121-86
2.2.1 ГОСТ 16121-86Рис .7. Пример габаритных размеров импульсного реле
- время подачи сигнала и задержка срабатывания;
- механическая и электрическая прочность элементов конструкции;
- износоустойчивость по количеству циклов;
- климатическое исполнение.
Некоторые из этих данных вы можете найти на корпусе импульсного реле (см. пример на рисунке 8), другие только в паспорте устройства.
Рис. 8. Характеристики реле
Применение
Сфера применения охватывает все направления, где автоматизация требует удаленного контроля за одним объектом из нескольких точек. В быту и некоторых отраслях промышленности это освещение помещений, которое можно контролировать из нескольких точек. Особенно этот вопрос актуален для организации электроснабжения “умного дома“.
В системах автоматизации и централизации на сети железных дорог обеспечивает процессы телеуправления и диспетчерской сигнализации. Применяется для работы сигнализации и передачи рабочих сигналов.
Видео по теме
Использованная литература
Для подготовки статьи использовалась следующая техническая литература:
- Игловский И. Г., Владимиров Г. В. «Справочник по слаботочным электрическим реле» 1984
- Филипчеико И, П., Рыбин Г. Я. «Электромагнитные реле» 1968
- Гуревич В.И. «Электрические реле. Устройство, принцип действия и применения. Настольная книга инженера» 2011
- Сивухин Д. В. «Общий курс физики» 1975
- Оболенцев Ю.Б., Гиндин Э.Л. «Электрическое освещение общепромышленных помещений» 1990
Импульсные реле для управления освещением
Содержание
- Вступление
- Устройство импульсного реле
- Для чего применяют импульсные реле?
- Разновидности импульсных реле
- Для чего реле могут быть полезны вам, в вашем доме?
- Новые реле с буквой «i»
- Преимущества
- Заключение
Вступление
В статье рассказывается об устройстве импульсных (бистабильных) реле, представлены различные модели и схемы подключения для управления освещением в доме или офисе.
Устройство импульсного реле
Импульсное реле — это электронное устройство (прибор электроавтоматики), которое последовательно замыкает и размыкает встроенный контакт при подаче на вход управления короткого импульса.
Устройство импульсного реле
Работает реле так:
- первое нажатие — встроенный контакт замыкается
- второе нажатие — размыкается
- и далее, по кругу.
Работа импульсного реле на примере BIS-402
Иногда такие реле называют бистабильными.
Для формирования управляющего импульса часто используют кнопочные выключатели, без фиксации. Ещё их называют «выключатели звонкового типа».
К контактам импульсного реле может быть подключена любая электрическая нагрузка: лампа, светильник, электродвигатель, электрический замок. Да что угодно, лишь бы ток не превышал максимально допустимый для внутрених контактов реле.
Внешнее исполнение — стандартное, для установки на дин-рейку или в монтажную коробку.
Импульсные реле BIS-412i и BIS-404
Для чего применяют импульсные реле?
Если вы посмотрите каталоги производителей электроавтоматики, то скорее всего, обнаружите импульсные реле в разделе «Управление освещением».
Действительно, с их помощью относительно просто организовать включение светильников из нескольких мест в длинных коридорах, подъездах, на лестницах многоэтажных домов. Вы можете установить такие кнопки где угодно и сколько угодно, соединить их параллельно друг другу тонким двужильным проводом, и подключить ко входу управления импульсного реле.
Параллельное соединение выключателей для управления освещением из нескольких мест.
Не нужно разбираться в путанных схемах коммутации, заморачиваться с проходными выключателями, выключателями-переключателями, прокладкой трех-четырех-жильных кабелей и прочими вещами, которые имеют место в случае традиционной, так называемой «перекрестной» схемы управления светильниками из нескольких мест.
Разновидности импульсных реле
На рисунке показана схема простого импульсного реле BIS-402 производства Евроавтоматика ФиФ.
Здесь один вход управления и одна нагрузка.
Импульсное (бистабильное) реле BIS-402
Но есть приборы по-интереснее.

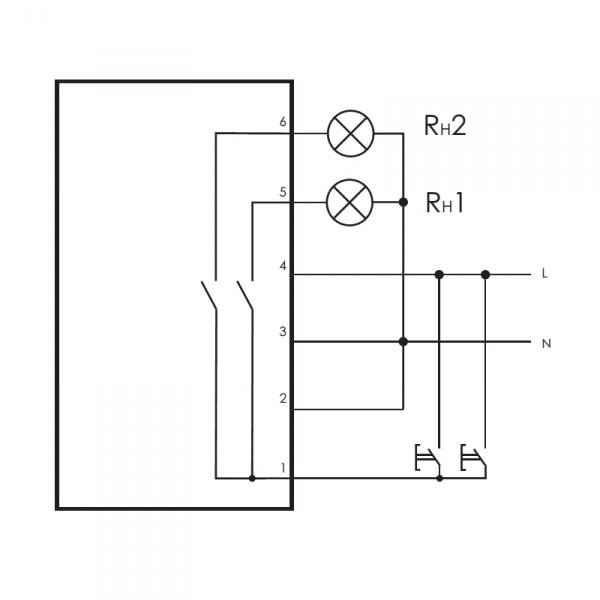

Например, некоторые импульсные реле умеют управлять двумя нагрузками, включать их как вместе, так и раздельно одной кнопкой.
Реле BIS-404 производства Евроавтоматика ФиФ
Для BIS-404 вместо звонковой кнопки может применяться стандартный выключатель с фиксацией, что очень удобно в случае, если переделка существующей электропроводки невозможна или затруднена.
Схема подключения BIS-404 при использовании стандартного выключателя с фиксацией
Есть реле со встроенным таймером, они отлично подойдут для управления освещением в подъездах многоэтажных домов.
Импульсное реле BIS-410 со встроенным таймером от 1 до 15 минут.
Отдельный интерес представляют импульсные реле с тремя входами управления. Кроме обычного входа управления, здесь есть отдельный вход только для включения и отдельный — только для выключения нагрузки.
Реле с дополнительными входами «Включить» и «Выключить»
Применяют такие реле, чаще всего, в больших домах или гостиницах.
Отдельные входы позволяют консьержу, нажатием одной кнопки, выключить весь свет на этаже, нажатием другой — включить. По такому же принципу можно организовать управление освещением во всей гостинице — из одного места включать свет на всех этажах, или наоборот, выключать.
Схема группового управления освещением на нескольких этажах
Конечно, практическая схема получается сложновата, но вы только представьте, сколько потребуется проложить проводов, выполнить различных соединений, возьмись мы решать подобную задачу традиционным путем, с применением перекрестных переключателей.
Для чего реле могут быть полезны вам, в вашем доме?
Думаю, для тех же коридоров и межэтажных лестниц, больших прихожих, внешнего и ландшафтного освещения, открывания электрозамков, систем полива, различных насосов и вытяжных вентиляторов.
Кстати, наш покупатель недавно задавал вопрос, как включать один, общий, вытяжной вентилятор в раздельном санузле, из туалета и ванной комнаты. Для этих целей отлично подойдет импульсное реле с таймером, например BIS-410 или BIS-413.
Одну кнопку ставим в туалете, другую в ванной. Всë!
Так же импульсное реле может пригодиться при замене или модернизации светильников. Например, вы решили заменить люстру. Купили новую, большую, красивую, и… двусекционную, которая позволяет включать как часть ламп, так и все вместе. Вы понимаете, что это здорово, но у вас для люстры уже установлен одноклавишный выключатель, и в стене проложен двужильный кабель.
Что делать? Безвыходное положение?
Нет! Вам поможет импульсное реле BIS-404, пример установки которого [05:21] подробно показан в этом видео.
Новые реле с буквой «i»
В каталоге Евроавтоматика ФиФ появились импульсные реле, в названии которых добавилась буква i.
При этом сами названия дублируются.
Например:
- BIS-411 — BIS-411i
- BIS-412 — BIS-412i
- BIS-413 — BIS-413i
Внешне ничем не отличаются, но реле с буквой i стоят дороже.
Разница в цене составляет от 50 до 400 ₽., в зависимости от модели.
Возникает очевидный вопрос: «Зачем платить больше?»
Дело в том, что встроенные контакты у новых реле способны кратковременно выдерживать ток до 125 Ампер. Правда, в течении всего 20 миллисекунд, но этого будет достаточно для того, чтобы использовать реле для включения мощных ламп накаливания, электродвигателей, электромагнитных клапанов и прочего оборудования с повышенным пусковым током.
Теперь вопрос: Как это реализовано на практике? Я вскрыл парочку BIS-412, старое и новое импульсное реле, и вот что увидел.
Устройство импульсного реле BIS-412i
В новых БИСах стоят электромагнитные реле HONGFA серии INRUSH, которые как раз и разработанны для того, чтобы выдерживать высокие пусковые токи, характерные для реактивной или ёмкостной нагрузки.
Так же в реле применяется более мощный микроконтроллер и преобразователь напряжения, благодаря которому реле работает как от постоянного, так и переменного напряжения, от 100 до 260 Вольт.
Преимущества
Получается, мы платим больше за:
- Пусковой ток до 125 А (20мс)
- Возможность работа от AC/DC 100 — 256 В за счет встроенного преобразователя.
- И в случае BIS-412i — упрощенную схему группового подключения.
Сегодня вы можете выбирать между старыми и новыми реле, хотя в скором времени завод может полностью перейти на новые модели, с буквой «i».
Заключение
Теперь вы знаете, как устроены импульсные реле, для чего их применяют, чем они могут быть полезны в доме. Как видите, это не только отличное решение для того, чтобы включать светильники из нескольких мест, но иногда помогают справиться с противоположной задачей — одной кнопкой или выключателем управлять двумя светильниками.
Если у вас остались вопросы по импульсным реле, пишите в комментариях или обращайтесь в службу технической поддержки Скан Лайтс+.
Можно воспользоваться формой обратной связи, чатом или электронной почтой [email protected]
Обязательно поможем ))
документов | OEZ
Документы | ОЭЗ
ЯнварьФевральМартАпрельМайИюньИюльАвгустСентябрьОктябрь20172018Декабрь201920202021202220232024202520262027
- Пн
- Ту
- Мы
- Пт
- Сб
- Су
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 101
- 11
- 12
- 13
- 14
- 151
- 16
- 17
- 18
- 19
- 20
- 21
- 221
- 231
- 24
- 25
- 26
- 27
- 28
- 29
- 30
OEZ (https://www.
oez.com/)
Модульные устройства
Сертификаты, декларации соответствия, инструкции по эксплуатации и отдельные документы для модульных устройств Minia можно найти в разделе продуктов нашего веб-сайта.
Каталоги
- pdfМодульные устройства MiniaСкачать
Брошюры
- pdfРуководство по применению Устройства обнаружения дугового замыкания AFDDЗагрузить
- pdfРуководство по применению Защита от перенапряженияСкачать
- pdfРуководство по применению Коммутационные устройстваСкачать
- pdfOEZ Руководство по применению защиты от перенапряженияСкачать
- pdfРуководство по программированию таймеровСкачать
Автоматические выключатели в литом корпусе
Сертификаты, декларации соответствия, инструкции по эксплуатации и отдельные документы для модульных устройств Minia можно найти в разделе продуктов нашего веб-сайта.
Каталоги
- pdfАвтоматические выключатели в литом корпусе 3VA (119 МБ)Скачать
Брошюры
- Обзор 3VA в формате pdfСкачать
- pdf3VA Структура кода заказаСкачать
- pdf3VA Таблицы преобразованияСкачать
- pdf3VA обучающая часть1Скачать
- pdf3VA обучающая часть2Скачать
- pdf3VA обучающая часть3Скачать
- pdf3VA обучающая часть4Скачать
Автоматические выключатели в литом корпусе Modeion — распродажа
Сертификаты, декларации соответствия, инструкции по эксплуатации и отдельные документы для модульных устройств Minia можно найти в разделе продуктов на нашем веб-сайте.
Каталоги
- pdfАвтоматические выключатели в литом корпусе ModeionСкачать
- pdfАвтоматические выключатели в литом корпусе для распределительных компанийСкачать
Брошюры
- pdfАвтоматические выключатели в литом корпусе от 16 А до 1 600 АСкачать
Воздушные автоматические выключатели
Сертификаты, декларации соответствия, инструкции по эксплуатации и отдельные документы для модульных устройств Minia можно найти в разделе продуктов нашего веб-сайта.
Каталоги
- pdfВоздушные автоматические выключатели ARION WLСкачать
Системы предохранителей
Сертификаты, декларации соответствия, инструкции по эксплуатации и отдельные документы для модульных устройств Minia можно найти в разделе продуктов нашего веб-сайта.
Каталоги
- pdfПредохранительные системы Varius (VA02-2022-RU)Скачать
Брошюры
- pdfТаблицы пересчета изменений и новости в ассортиментеСкачать
Корпуса и распределительные шкафы
Сертификаты, декларации о соответствии, инструкции по эксплуатации и отдельные документы для модульных устройств Minia можно найти в разделе продуктов нашего веб-сайта.
Каталоги
- pdfКорпуса и распределительные шкафы DistriDownload
Прочая продукция
- pdfSirius — Промышленные средства управленияСкачать
Другие продукты
- pdfОбзор ассортиментаСкачать
- pdfАвтоматическая резервная установка MODI ZAСкачать
- pdfЗащита от перенапряжения — часть приложенияСкачать
cs
en
RU
ск
- Автоматические выключатели в литом корпусе 3va
Профили продуктов
- Minia — Модульные устройства Minia
- 3VA — Автоматические выключатели в литом корпусе
- Modeion — Автоматические выключатели в литом корпусе
- Arion — Воздушные автоматические выключатели Arion
- Varius — Системы предохранителей Varius
- Distri — Корпуса и распределительные шкафы
- Другие продукты
- Устройства бывшего производства
Поддержка программного обеспечения
- Вычислительная программа Sichr
- Конфигуратор ОЭЗ
- CAD/CAE
- Устройство контроля мощности
Техническая поддержка
- Техническая поддержка
Загрузки
- Документы
- Запрос на поставку документации
О компании
- О нас
- Исторический
- Управление компанией
- Ссылки
- Сертификация
- Общие положения и условия
Компания OEZ
Наш бренд представляет компанию с более чем 75-летней традицией разработки и производства низковольтных отключающих устройств.
OEZ является комплексным поставщиком товаров и услуг в области низковольтных электрических цепей.
Свяжитесь с нами
OEZ s.r.o.
Шедовска 339
561 51 Летоград
Техническая поддержка
T: +420 465 672 222
|
Для механических реле блокировки нажмите здесь .
| |||||||||||||||||||||||||||||||||||||||||||||

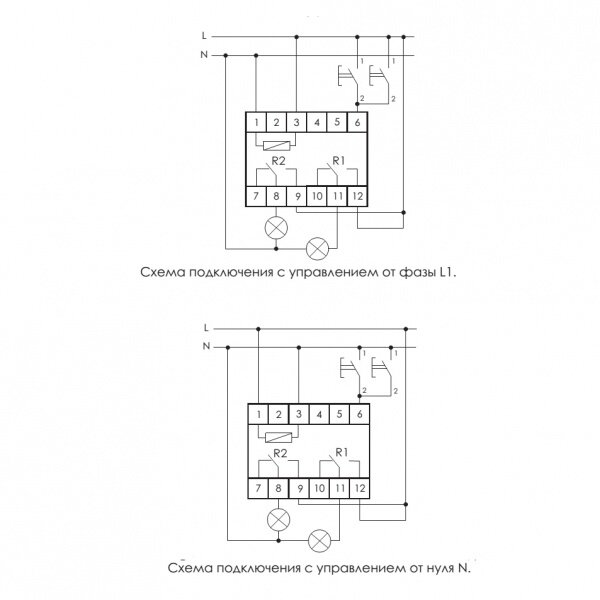

Он управляется двумя переключателями или датчиками мгновенного действия, один из которых «устанавливает» реле, а другой «сбрасывает» реле. Фиксирующее реле сохраняет свое положение после того, как исполнительный переключатель был отпущен, поэтому оно выполняет основную функцию памяти.
Внешний переключатель сначала включает реле, затем его собственный контакт удерживает его во включенном состоянии. Внешний переключатель сброса прерывает подачу питания на реле, которое отключает его.
Переключатель «Сброс» — это любой нормально замкнутый переключатель или релейный контакт. При нажатии переключателя «Set» реле включается. Реле остается включенным даже после того, как переключатель «Set» был отпущен, потому что катушка реле (соединения K1 и K2) теперь получает питание через свой собственный контакт (соединения 2C и 2NO).
