Как подключить звонок в квартире, на улице, проводной, беспроводной

Установка и замена дверного звонка — на самая сложная задача. Если вы умеете хоть немного работать с электрикой, у вас получится. Далее речь пойдет о том, как подключить звонок в квартире, доме — проводной и беспроводной.

Содержание статьи

  • 1 Типы квартирных звонков
  • 2 Подключение проводных электрических звонков
  • 3 Подключение и питание беспроводных звонков
    • 3.1 Если оба блока питаются от батареек
    • 3.2 Как обеспечить питание беспроводной кнопки в морозы
  • 4 Нестандартная комплектация

Типы квартирных звонков

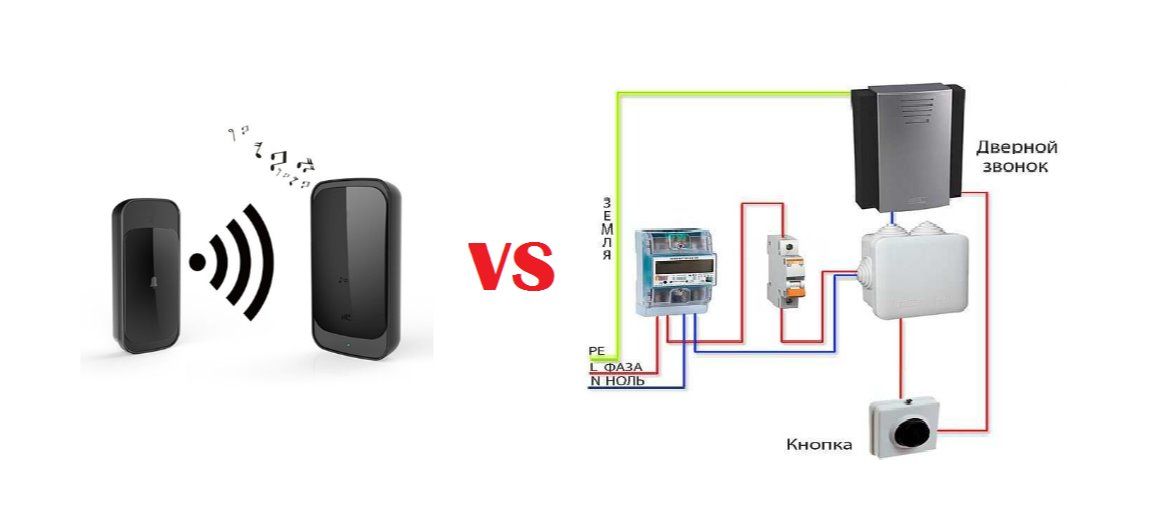

Электрические квартирные звонки по способу подключения бывают двух типов — проводные и беспроводные. Проводные подключаются к сети 220 В, есть модели, работающие от пониженного напряжения 12 В. Названы проводными потому, что кнопка звонка и внутренний блок должны соединяться проводами.

Проводные звонки — кнопка и внутренний блок должны соединяться проводами

В беспроводных электрозвонках кнопка и внутренний блок физически не связаны. В них установлены миниатюрный передатчик (в кнопке) и приемник (во внутреннем блоке). Связываются они между собой на какой-то частоте. Есть два типа питания беспроводных звонков:

  • Внутренний блок и кнопка работают от батареек.
  • Кнопка питается от батареек, внутренний блок — от сети 220 В. Причем есть два способа реализации внутренних блоков: со стандартным подключением к выводам проводами и с установкой в розетку. В последнем варианте на корпусе имеется обычная электрическая вилка. В этом случае подключить звонок в квартире и доме очень просто: надо  внутренний блок установить в розетку, кнопку прикрутить на входе/калитке и вставить батарейку.

Беспроводные звонки с подключением внутреннего блока через розетку

Как уже говорили, в беспроводном варианте кнопка и электрозвонок «общаются» между собой посредством сигналов. Сигналы могут передаваться в аналоговом виде или в цифровом. Более надежная передача сигнала в цифровом формате — меньше подвержено искажениям. К тому же такие модели имеют возможность менять канал, по которому происходит  прием/передача. При  передаче аналогового сигнала такой возможности нет. Чем это плохо? Радиус действия звонков — 100 м и больше. И если в этой зоне есть какое-то устройство, которое работает на той же частоте (звонок или другое), ваш приемник может ловить его сигналы. В этом случае бывают ложные срабатывания.

Еще дверные звонки разделяют не квартирные и уличные. Отличаются они тем, что для тех, которые устанавливаются на улицу, кнопки делают герметичными и пылезащищенными. Кроме того их рекомендуется устанавливать под небольшой козырек — меньше будет проблем.

Подключение проводных электрических звонков

Как уже говорили раньше, проводные дверные звонки отличаются тем, что кнопка и внутренний блок должны соединятся проводами. Схема подключения через распределительную коробку на фото ниже.

Схема подключения электрического дверного звонка

На кнопку заводится фазный провод, со второй клеммы звонка он идет на один из проводов внутреннего блока. На второй оставшимся свободным провод подключаем «ноль» (при соблюдении цветовой маркировки он обычно синего или голубого цвета) распределительной коробки. Если внутреннем блоке есть клемма для подключения заземления, к ней подключают проводник желто-зеленого цвета, который также должен идти от распределительной коробки. Если такой клеммы нет, а проводник есть, его изолируют.

Сложность подключения квартирного звонка заключается в том, что провода необходимо провести через стену. Иногда это слишком неудобно, тогда отверстие делают возле дверной рамы.

Если это подключение кажется вам слишком сложным, поищите модели проводных звонков с внутренним блоком, который вставляется в розетку. Есть и такие. Пример на фото.

Проводной звонок на 220 В с подключением в розетку Volsten DB-951

Как подключить звонок в квартире если он имеет электровилку, знают все. В этом случае надо будет только протянуть провод, соединяющий два блока, через стену. Для этого его надо будет отсоединить от одной из частей, протянуть через подготовленное отверстие, затем подключить провода на место.

Подключение и питание беспроводных звонков

Сначала речь пойдет о тех моделях, внутренние блоки которых подключаются к сети 220 В. Если на корпусе есть вилка, вы точно знаете что делать. Если вилки нет, но есть два провода, к ним подключаете два провода, которые идут из распаечной коробки. Если проводов три, желто-зеленый изолируете, а подключаете синий и второй (может быть коричневый, красный, черный, белый и т.д., но точно не зеленый и не желто-зеленый).

Дизайн может быть самый разный

Если оба блока питаются от батареек

С тем, как подключить звонок в квартире или доме если оба блока которого питаются от батареек, проблем нет. Просто в подходящем месте в доме вбиваете гвоздь или закручиваете шуруп, на который крепите внутренний блок, ставите батарейки. Аналогично поступаете с кнопкой, но ее монтируете снаружи — возле двери или калитки. Для того чтобы закрепить кнопку корпус надо открыть (могут быть небольшие шурупы, но обычно надо просто поддеть корпус отверткой).

На задней стенке есть несколько отверстий под крепеж. Крепите заднюю крышку на саморезы или дюбеля (зависит от материала), потом устанавливаете батарейки и закрываете крышку. На этом подключение беспроводного звонка завершено.

Примерно так будет выглядеть беспроводная кнопка для звонка в разобранном состоянии

Как обеспечить питание беспроводной кнопки в морозы

Беспроводные звонки всем хороши, кроме того, что зимой могут возникнуть проблемы: некоторые типы батареек замерзают и перестают работать. Их приходится менять раз в 10-15 дней. Очень неудобно, так как сложно бывает понять, что звонок перестал работать из-за севшей батарейки. Избавиться от этой ситуации можно следующими путями:

Доработав систему любым из предложенных способов, проблем с электропитанием кнопки звонка на улице у вас будет значительно меньше. Теперь вы знаете не только как подключить звонок в квартире и на улице, но и как обеспечить его работу в морозы.

Нестандартная комплектация

В некоторых случаях требуется наличие двух кнопок или двух блоков со звонками. Если нужны две кнопки, их подключают параллельно.

Как к одному дверному звонку подключить две кнопки

На практике это значит, что фаза приходит на первую кнопку, и к этому же контакту подключается провод, который идет на вторую кнопку. Со второго контакта кнопки №2 проводник заходит на свободный контакт кнопки №1, а потом идет на дверной звонок.

Провод, соединяющий две кнопки желательно найти того же цвета, что и приходит с распределительной коробки. Можно и другого, но не синего и не желто-зеленого. Все, вы знаете как подключить звонок в квартире с двумя кнопками.

В других ситуациях надо подключить два звонка. Это часто необходимо при установке электрозвонка в частном доме. Например, один в доме, второй на улице или на разных этажах, в двух разных крыльях дома, в летней кухне. В общем, вариантов много.

Среди беспроводных дверных звонков есть такие комплекты — в двумя звонками и они настроены на одну частоту, так что нужна просто их установка в нужных местах. С проводными придется возится — тянуть провода. В данном случае параллельно подключаются звонки.

как подключить звонок в квартире ил доме с двумя звонками

Электрическое соединение происходит по аналогии с описанным выше. Фаза с кнопки поступает на один звонок, с него идет на второй. На свободные контакты одного и другого звонка подключают нейтральный провод от распредкоробки.

инструкция со схемой и видео

Дверные звонки — специальные устройства, подающие при нажатии на кнопку звуковой или световой сигнал. Самые первые дверные устройства имели механический и электромеханический принцип действия. Правила, определяющие как подключить звонок в квартире, обусловлены видом изделия и степенью сложности системы.

Типы дверных звонков

В настоящее время чаще всего устанавливаются электронные дверные звонки, звук которых после нажатия кнопки издаётся встроенным динамиком. Такие современные устройства позволяют регулировать громкость звучания, а также изменять мелодию. В зависимости от типа питания все электронные звонки представлены проводными и беспроводными (автономными) моделями.

Беспроводной

Беспроводные звонки работают от батареек или аккумуляторов

Беспроводные дверные звонки, как правило, функционируют от элементов питания — батареек, но ряд моделей относится к категории аккумуляторных. При этом расстояние от кнопки до корпуса устройства не должно превышать определённого количества метров (чаще всего производителем указывается 100 метров). Кроме этого, важно минимизировать число преград, возникающих между корпусом и кнопкой.

Принцип действия такого прибора основан на передаче радиоволн устройству, расположенному в квартире. Модели срабатывают в результате нажатия на кнопку. Преимущества беспроводных звонков представлены: способностью прибора функционировать, если наблюдаются частые перебои электропитания или полностью отсутствует бытовая электрическая сеть, наличием герметичного корпуса без проводов, простотой самостоятельной установки без привлечения специалистов-электриков.

К минусам таких устройств можно отнести ухудшение качества работы при слишком большом удалении кнопки от сигнального корпуса или наличии преград из металла и бетона. В условиях резко отрицательного температурного режима зимой может отмечаться выход беспроводных моделей из строя.

Проводной электрический

Проводной дверной звонок в квартире установить легче, чем в частном доме

Современные проводные модели относятся к категории стандартных устройств, принцип действия которых базируется на замыкании электрической цепи и подаче звукового сигнала в результате нажатия на кнопку. Модернизация проводных моделей позволила устанавливать в качестве звукового сигнала любимые мелодии или цитаты из популярных кинофильмов.

Преимущества проводных моделей представлены сохранением работоспособности в любых условиях эксплуатации, а также достаточно простой и надёжной конструкцией, редко выходящей из строя при соблюдении технологии подключения. Недостатки таких звонков заключаются в необходимости обеспечить электропитание, в протягивании проводов через стены с учётом требований установки энергозависимых электроприборов.

Как подключить звонок в квартире

Помимо функциональности и качественных характеристик, современными производителями уделяется большое внимание дизайну дверных проводных и беспроводных звонков. Корпус такого устройства может быть выполнен в любой цветовой гамме, конфигурации и форме. Далее, рассмотрим, как подсоединить звонок в квартире (+схема и видео).

Беспроводной

Самостоятельное подключение беспроводных моделей не вызывает сложностей даже при отсутствии навыков работы с электропроводкой.

  1. Выполнить осмотр комплектации устройства. Современные модели очень часто комплектуются дополнительными модулями: домофонами, видеоглазками, датчиками движения.
  2. Выбрать оптимальное место для монтажа прибора. Если сигнальный блок устройства является энергозависимым, то необходимо обеспечить доступ к электросети.

    Оптимальным вариантом для установки звонка будет ближайшая к двери стена

  3. Распаковать все комплектующие беспроводного звонка. На этом этапе нужно убедиться в отсутствии повреждений всех частей прибора.
  4. Выполнить разметку и высверлить отверстия для дюбелей, при помощи которых будет фиксироваться кнопка. И также для закрепления кнопки может использоваться клеящий состав или двухсторонний скотч.

    Для фиксации кнопки можно использовать двусторонний скотч

  5. Установить кнопку при помощи саморезов, скотча или клея.
  6. Выполнить разметку, высверлить отверстия и зафиксировать сигнальный блок. Некоторые модели не предусматривают установку на стене, поэтому блок может располагаться на тумбе или полочке в квартире.

    Для крепления сигнального блока высверлить в стене отверстия

  7. На заключительном этапе в прибор вставляются элементы питания, после чего проверяется работоспособность всей системы.
Видео: обзор и использование беспроводного звонка

Электрический

Выполнить самостоятельное подсоединение электрического проводного звонка несколько сложнее, чем установить беспроводные модели. В этом случае монтаж предполагает подключение фазы через кнопку, а ноля — через сигнальный блок в соответствии со стандартной схемой подсоединения.

Стандардная схема подсоединения проводного звонка

  1. Выбрать наиболее подходящее место для монтажа кнопки и установки основного сигнального блока.

    Процесс установки проводновного звонка несколько сложнее беспроводных устройств

  2. Отключить все вводные автоматы, расположенные в распределительном электрощитке.
  3. Высверлить отверстие в стене под прокладку кабеля, соединяющего все элементы электрической цепи.
  4. От высверленного отверстия провести штробы до места монтажа кнопки и установки сигнального блока. Допускается заменить традиционное штробление проведением открытой проводки внутри специальных кабель-каналов.
  5. Снять переднюю крышку устройства и зафиксировать все элементы на стенах, что позволит получить доступ к внутренней части прибора для выполнения клеммного подключения проводов.

    Крышку снять леко, так как на нижней части основания находится специальный зацеп

  6. Выполнить прямое подключение ноля к основному сигнальному блоку.
  7. Подсоединить фазную часть кнопки к фазе прибора.
  8. Выполнить подключение фазы от дверного звонка на соответствующую клемму внутри распределительной коробки.

В обязательном порядке необходимо произвести заземление дверного звонка, что обеспечит безопасную эксплуатацию дверного звонка. После завершения установки нужно убедиться в правильности подключения, после чего включить автоматы в электрощитке и проверить работоспособность устройства.

Видео: схема подключения электрического звонка

Чтобы дверной звонок сохранил корректную работу на протяжении всего периода эксплуатации, необходимо не только подобрать наиболее подходящую модель и правильно осуществить подключение, но и грамотно выбрать место установки. Устройство не следует монтировать вблизи к отопительным приборам и источникам открытого огня, а уличная кнопка обязательно должна быть надёжно защищена от атмосферных осадков.
