Схема подключения электросчетчика 3х фазного: Как подключить 3-х фазный счетчик электроэнергии? Инструкция по подключению трехфазный счетчик электропитания

Схема подключения трехфазного электросчетчика к сети

1226

Способы и схемы подключения различных типов трёхфазных электросчётчиков.

Предварительный этап

Подключение электрического счетчика (ЭС) является заключительным этапом электромонтажных работ. Перед установкой трехфазного ЭС необходимо прежде всего иметь монтажную схему. Прибор необходимо проверить на наличие пломб на винтах кожуха. На этих пломбах должен быть указан год и квартал последней проверки и печать поверителя.

При подсоединении проводов к зажимам лучше сделать запас 70-80 мм. В дальнейшем подобная мера позволит произвести замер потребляемой мощности/тока и перемонтаж, в случае если схема была собрана неверно.

Каждый провод необходимо зажимать в клеммной коробке двумя винтами (на фото ниже их хорошо видно). Верхний винт затягивается первым. Перед затягиванием нижнего нужно убедиться, что верхний провод зажат, предварительно подергав его. Если при подключении счетчика используется многожильный провод, то его наконечники необходимо предварительно опрессовать.

Далее будут рассмотрены типовые схемы подключения трехфазного счетчика в электросеть.

Прямое (непосредственное) включение

Это наиболее простая схема монтажа. При непосредственном включении ТС включается в сеть без измерительных трансформаторов (рисунок 2). Чаще всего такой метод монтажа используется в бытовых сетях для учета электроэнергии, где присутствуют мощные установки с номинальным током от 5 до 50 А, в зависимости от типа проводки (от 4 до 100 мм2). Рабочее напряжение здесь, как правило, 380 В. При подключении провода к трехфазному счетчику необходимо соблюдать цветовой порядок: 1-я фаза А должна быть на проводе желтого цвета, фаза В – на зеленом, С – на красном. Нулевой провод N должен быть синего цвета, а заземляющий РЕ – желто-зеленого. Для защиты от перегрузок на входе устанавливаются автоматы.

Включение в однофазную цепь

Прежде чем описывать эту схему подключения счетчика к сети 380 Вольт необходимо дать краткое описание отличий трехфазного напряжения от однофазного. В обоих видах используется один нулевой проводник N. Разность потенциалов между каждым фазовым проводом и нулем равна 220 В, а по отношению этих фаз друг к другу – 380 В. Такая разность получается из-за того, что колебания на каждом проводе сдвинуты на 120 градусов (рисунки 3 и 4).

Однофазное напряжение используется в частных домах, на даче, а также в гаражах. В таких местах потребляемая мощность редко превышает 10 кВт. Это также позволяет использовать на участке более дешевые провода с сечением 4 мм.кв., т. к. потребляемый ток ограничен 40 А.

В случае если потребляемая мощность в сети превышает 15 кВт, то использование 3-х фазовых проводов обязательно даже, если отсутствуют трехфазные потребители, в частности, электродвигатели. В этом случае происходит распределение нагрузки по фазам, что позволяет снизить нагрузку, если бы такая же мощность забиралась от одной фазы. Поэтому в офисных зданиях и магазинах, как правило, применяют именно трехфазное питание.

Принципиальная схема подключения трехфазного счетчика в однофазную сеть (ОС) встречается не так часто, поскольку в таких случаях используются однофазные измерители. В большинстве случаев схема аналогична электросхеме прямого включения, но фазы 2 и 3 не подключаются (подсоединение происходит на одну фазу). Кроме того, после монтажа могут возникнуть проблемы с поверяющими организациями.

Подключение через трансформаторы тока

Максимальный ток счетчика электроэнергии, как правило, ограничен значением 100 А, поэтому применить их в мощных электроустановках невозможно. В этом случае подключение к трехфазной сети идет не напрямую, а через трансформаторы. Это также позволяет расширить диапазон измерения приборов учета по току и напряжению. Однако, основная задача входных трансформаторов – уменьшить первичные токи и напряжения до безопасных значений для ЭС и защитных реле.

Полукосвенное

При подключении счетчика через трансформатор необходимо следить за полярностью начала и конца обмоток трансформатора тока, как первичной (Л1, Л2), так и вторичной (И1, И2). Аналогично нужно следить за полярностью при использовании трансформатора напряжения. Общую точку вторичных обмоток трансформаторов необходимо заземлять.

Назначение контактов трансформатора тока:

• Л1 — вход фазной (силовой) линии.
• Л2 — выход фазной линии (нагрузка).
• И1 — вход измерительной обмотки.
• И2 — выход измерительной обмотки.

Такой тип включения электросчетчика в сеть 380 Вольт позволяет разделить цепи тока и напряжения, что повышает электробезопасность. Минусом данной электрической схемы трехфазного подсоединения счетчика является большое количество проводов, необходимых для подключения ЭС.

Звезда

Такой тип подключения счетчика электроэнергии с заземлением к сети 380 В требует меньшего количества проводов. Включение по схеме звезда достигается объединением вывода И2 всех обмоток ТТ в одну общую точку и подсоединением к нулевому проводу

Недостатком этого способа подключения электросчетчика в сеть 380 Вольт является ненаглядность схемы соединений, что может усложнить проверку включения для представителей энергоснабжающих компаний.

Косвенное

Такая схема подключения трехфазного счетчика используется на высоковольтных присоединениях. Такой тип непрямого присоединения используется в большинстве случае лишь на крупных предприятиях и приведен лишь для ознакомления

В этом случае используются не только высоковольтные трансформаторы тока, но и трансформаторы напряжения. Для трехфазного подключения необходимо заземлять общую точку трансформаторов тока и напряжения. Для минимизации погрешности измерений если присутствует несимметрия фазовых напряжений необходимо, чтобы нулевой проводник сети был связан с нулевым зажимом счетчика.

Все действия описанные в данной статье, можно выполнить и самому, но, как мы уже говорили, будет лучше, если их произведут квалифицированные электрики, которые знают все правила проведения монтажных работ, а также технику безопасности

Похожие статьи по теме

Как заменить электросчетчик по правилам?

Замена электросчетчика в квартире и доме, стоимость услуги. Кто должен устанавливать счетчики на электроэнергию и по какому закону.

Читать

Схема подключения однофазного электросчетчика к сети

Подробная схема подключения электросчетчика, с пошаговыми фотографиями и комментариями профессионалов

Читать

За чей счет производится замена электросчетчика?

Надо ли платить за замену электросчетчика. За чей счет производится замена электросчетчиков, правила и порядок.

Читать

Как правильно выбрать электросчетчик

Какой счетчик электроэнергии лучше поставить в квартире: классификация конструкций по разным признакам, особенности выбораприборов и их установки, расценки на покупку.

Читать

Подключение трехфазного электросчетчика — схема

Прежде чем рассмотрим вопрос, как подключить трехфазный электросчетчик своими руками, оговоримся, что с трехфазными счетчиками дело обстоит сложнее, чем с однофазными, где схема подключения, в принципе, однозначна.

Схема подключения трехфазного счетчика зависит от его типа. В любом случае, трехфазные счетчики поддерживают однофазное измерение.

Существует 4 типа трехфазных счетчиков

Виды 3-х фазных счетчиков

Это приборы:

• Прямого включения (называют так же непосредственного включения)
• Косвенного включения
• Полукосвенного включения
• Учета реактивной энергии

Соответственно и способы подключения у них разные, рассмотрим их по порядку.

Трехфазный счетчик прямого включения

Приборы такого типа подключаются в сеть напрямую, так как рассчитаны на сравнительно небольшую пропускную мощность, до 60кВт (соответственно ток до 100 А). Подключить счетчик электроэнергии прямого включения на мощность, превышающую указанную в паспорте просто не удастся, так как их входные и выходные колодки рассчитаны на сечение подключаемых проводов 16 или 25 мм.

Подключение трехфазного счетчика прямого включения

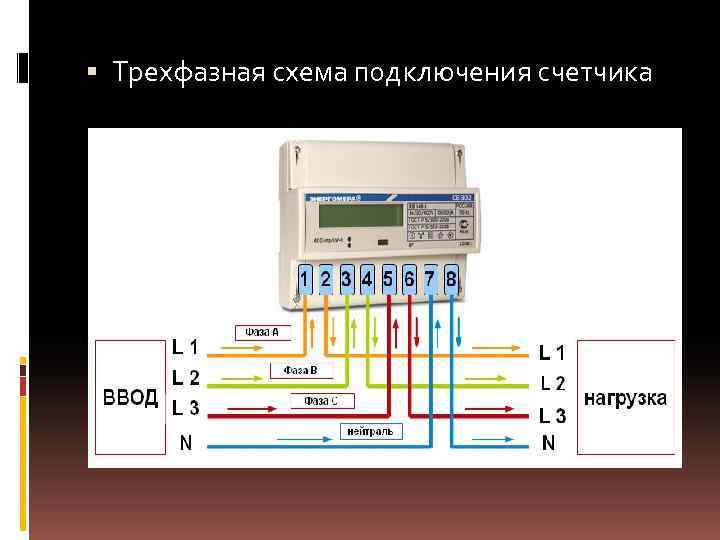

Схема подключения cчетчика прямого включения, также, как и у однофазных счетчиков, кроме паспорта, указана на обратной стороне крышки.

Схема подключения cчетчика прямого включения

Провода, слева-направо:

• Первый – фаза А вход
• Второй – фаза А нагрузка
• Третий – фаза В вход
• Четвертый – фаза В нагрузка
• Пятый – фаза С вход
• Шестой – фаза С нагрузка
• Седьмой – ноль вход
• Восьмой – ноль нагрузка

Как видим, сложности никакой здесь нет.

Счетчик полукосвенного включения

Это приборы учета электроэнергии, которые ориентированы на измерение потребляемой мощности, превышающей 60 кВт. Использование возможно только в связке с трансформатором тока, а подключение осуществляется по четырем схемам.

Оцифровка прибора учета здесь отличается от прибора прямого (непосредственного) включения.

Схема подключения — провода, слева направо:

1. вход токовой обмотки фазы А
2. вход обмотки измерения напряжения фазы А
3. выход токовой обмотки фазы А
4. вход токовой обмотки фазы В
5. вход обмотки измерения напряжения фазы В
6. выход токовой обмотки фазы В
7. вход токовой обмотки фазы С
8. вход обмотки измерения напряжения фазы С
9. выход токовой обмотки фазы С
10. нейтраль
11. нейтраль

Рассмотрим контакты трансформаторов тока. Их четыре:

• Л1 – вход силовой линии
• Л2 – нагрузка силовой линии
• И1 – вход измерительной обмотки счетчика
• И2 – выход измерительной обмотки счетчика

Контакты Л1 и Л2 всегда подключаются к силовой сети.

При использовании токовых трансформаторов показания счетчика умножаются на коэффициент трансформации. Межповерочный срок трансформатора тока составляет 4-5 лет.

Схемы подключения счетчиков полукосвенного включения

Выделяют несколько способов подключения:

Десятипроводная схема подключения счетчика

Эта схема хороша тем, что здесь не связаны между собой цепи измерения тока и напряжения, что повышает ее электробезопасность. Однако, она требует большего количества проводов, чем другие схемы.

Десятипроводная схема подключения счетчика

Последовательность:

• Контакт 2 подключается на Л1 фазы А
• Контакт 3 подключается на И2 фазы А
• Контакт 4 подключается на И1 фазы В
• Контакт 5 подключается на Л1 фазы В
• Контакт 6 подключается на И2 фазы В
• Контакт 7 подключается на И1 фазы С
• Контакт 8 подключается на Л1 фазы С
• Контакт 9 подключается на И2 фазы С
• Контакт 10 подключается на нулевой провод

Схема с подключением трансформаторов тока в звезду

Позволяет сэкономить на монтаже вторичных проводов.

Схема с подключением трансформаторов тока в звезду

Последовательность выполнения:

• Контакты 3, 6, 9 и 10 замыкаются между собой и подключаются на нулевой провод
• Все контакты И2 замыкаются между собой и на контакт 11
• Контакт 1 подключается на И1 фазы А
• Контакт 4 подключается на И1 фазы В
• Контакт 7 подключается на И1 фазы С
• Контакт 2 подключается на Л1 фазы А
• Контакт 5 подключается на Л1 фазы В
• Контакт 8 подключается на Л1 фазы С

Подключение счетчика с совмещенными цепями тока и напряжения

Эта схема устарела, так как является электронебезопасной, и сегодня не применяется.

Подключение счетчика через испытательную клеммную коробку

По сути дела, повторяет десятипроводную схему подключения, только в разрыве между электросчетчиком и остальными элементами устанавливается переходная коробка, позволяющая безболезненно снимать и устанавливать учетный прибор.

Счетчики косвенного включения

Такие счетчики используются для учета расхода электроэнергии при напряжениях выше 6кВ, поэтому рассматривать их мы здесь не будем.

Счетчики реактивной энергии

По способу подключения не отличаются от приборов учета активной энергии. Хотя еще существуют индукционные счетчики, учитывающие отдельно реактивную составляющую, но в настоящее время их уже не устанавливают.

В следующих статьях мы рассмотрим приборы различных фирм, постараемся разобраться с их достоинствами и недостатками, по возможности выявить лучшие марки электросчетчиков.

Как подключить и установить 3-фазный счетчик электроэнергии кВтч? NEC и IEC

Установка трехфазного счетчика электроэнергии | 3-Φ, 4-проводной электросчетчик 400 В и 120 В/208 В/240 В/277 В/347/480 и 600 В переменного тока Питание и обслуживание

(от источника питания до главного распределительного щита (MDB) и центров нагрузки в соответствии с NEC и IEC)

В следующих пошаговых руководствах по установке счетчика мы покажем, как подключить трехфазный электросчетчик на 400 В переменного тока для питания 3-Φ и 1-Φ 230 В (Великобритания, ЕС на основе IEC ) и установка однофазных и трехфазных сетей 120 В, 208 В, 240 В, 277 В и 480 В (США на основе NEC) для существующей или новой установки сети.

Для общей и ясной иллюстрации мы использовали КРАСНЫЙ, желтый и синий цвета для фазы, линии или провода под напряжением, а ЧЕРНЫЙ цвет показывает нейтральный провод. Версии с цветовой кодировкой также включены для цветовых кодов проводки IEC и NEC.

• Связанный пост: Как подключить однофазный счетчик электроэнергии? 120 В/240 В и 230 В переменного тока – NEC и IEC

Щелкните по изображению, чтобы увеличить0024 Предупреждение : В этих примерах показаны наиболее часто используемые схемы и общая проводка для установки электросчетчиков в Великобритании, ЕС, Индии, Пакистане, Южной Африке, Объединенных Арабских Эмиратах и ​​других странах, следующих за IEC (Международной электротехнической комиссией). То же правило применяется к NEC (Национальным электротехническим нормам и правилам) в США и Канаде. Могут быть некоторые вариации в зависимости от конкретных областей, конструкции счетчика (умная электроника или электромеханический) и системы питания. Настройка может отличаться в других типах счетчиков кВтч или электроэнергии в разных местах по всему миру. Для надлежащей безопасности. Пожалуйста, свяжитесь с поставщиком оборудования и услуг, чтобы подтвердить тип подключения перед установкой электропроводки.

Имейте в виду, что выполнение электромонтажных работ своими руками опасно, а в некоторых случаях и незаконно. Свяжитесь с лицензированным электриком или поставщиком электроэнергии, прежде чем практиковать какие-либо изменения/модификации в электропроводных соединениях. Кроме того, необходимо получить необходимые лицензии и одобрение местных властей, прежде чем выполнять установку существующих или новых услуг.

Будьте осторожны: Не прикасайтесь металлическими инструментами к винтовым клеммам, если цепь находится под напряжением, особенно в случае счетчиков на 230 и 400 В (IEC), так как винты клеммной колодки не изолированы.

Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Содержание

Подключение трехфазного счетчика для 400 В переменного тока – (Великобритания и ЕС) – IEC

В Великобритании, ЕС, Азии и странах IEC трехфазное питание 400 В переменного тока обеспечивается четырьмя системы проводов (три фазы (линии) и нейтраль) от трехфазного трансформатора 400/230В до распределительного щита и далее до главного распределительного щита в жилых домах.

Хорошо, что вы можете получить однофазное питание 230 В от точек нагрузки трехфазного счетчика. Все, что вам нужно, это только однофазный провод и нейтраль. Если вам нужно трехфазное напряжение 400 В, все три линии и нейтраль (дополнительно) необходимы для работы трехфазных цепей, таких как 3-Φ, асинхронные двигатели и т. д.

Правительство Великобритании теперь требует использовать умные и цифровые электросчетчики вместо аналоговых электромеханических счетчиков электроэнергии.

Полезно знать: Электросчетчик также известен как счетчик энергии, счетчик кВтч или счетчик киловатт-часов, который используется для считывания и регистрации использованной энергии и потребляемой мощности в киловатт-часах.

Щелкните изображение, чтобы увеличить его

Установка трехфазного счетчика электроэнергии (3 фазы, 4 провода, счетчик электроэнергии 400 В переменного тока)

1. Прежде всего, перед выполнением работ на электроустановках обязательно отключите основное питание. .
2. Начиная с левой стороны для ГЛАВНОГО, подключите первый входящий (от трансформатора) Фазный (Линейный) провод к 1-му разъему на счетчике (Главный).
3. Подключите второй входящий фазный провод в 3-й разъем
4. Подключите третий входящий фазный провод в 5-й разъем.
5. Подсоедините входящий нейтральный (N) провод к 7-му разъему счетчика.
6. Со стороны нагрузки подключите исходящую нейтраль в 8-м слоте.
7. Теперь подключите оставшиеся отходящие трехфазные провода во 2-м, 4-м и 6-м слотах соответственно и подключите их к распределительному щиту, как показано на рис.

Ниже приведена принципиальная схема подключения для установки трехфазного ,  4- Провода, звезда-400 В ) Счетчик кВтч ( Цифровой или аналоговый счетчик энергии ) от источника питания 400 В переменного тока к главному распределительному щиту в доме.

Нажмите на изображение, чтобы увеличить его

Счетчик рекомендуется устанавливать вертикально по центральной линии. После установки винтов и т. д. обязательно закройте защитные окна. Вы можете включить главный выключатель питания после успешной изоляции коробки трехфазного счетчика, чтобы проверить, работает ли все как положено.

Вот еще один реально работающий 3-х фазный счетчик электроэнергии, который был установлен на главном столбе рядом с потребителями.

Нажмите на изображение, чтобы увеличить

На приведенных выше рисунках и диаграммах:

• R _в , Y _в и B _в = вдень трансформатор 3-х фазный ( R ed, Y желтый, B синий)
• R _ВЫХОД , Y _ВЫХОД и B _ВЫХОД = исходящие три фазы или ток (линии) в качестве нагрузки на главный распределительный щит дома.
• N _IN = Входная нейтраль от трансформатора.
• N _UOT = исходящая нейтраль к распределительному щиту.

Требование к установке 3-фазного счетчика на 400 В

• Вы должны связаться и проинформировать поставщиков электроэнергии перед установкой/модификацией или подключением счетчика.
• Для всех фаз необходимо использовать одножильные кабели с ПВХ и двойной изоляцией.
• Используйте соответствующую маркировку для всех фазных кабелей, таких как «L1», «L2», «L3» и «N» соответственно.
• Для электрических счетчиков и низковольтных щитов и распределительных устройств с номиналом +100 Ампер необходимо предусмотреть свободное пространство шириной 900 мм.
• Используйте минимум 4 мм ² (многожильный медный провод) между потребительским блоком и электросчетчиком или в зависимости от допустимой нагрузки.
• Выводы счетчика (кабели, используемые для подключения вашего счетчика к вырезу или главному выключателю) должны иметь двойную изоляцию размером 25 мм и должным образом входить в пазы счетчика.
• Хвостовики счетчика должны быть максимально короткими, или, по крайней мере, длина хвостовиков счетчика от выреза через прибор учета до блока потребителя) всегда должна быть не более 3 метров кабеля (подробнее в BS7671 Рег. 434.2). .1).
• Вам придется обратиться к лицензированному электрику для подключения проводов от распределительного щита к электросчетчику. Электричество будет предоставлено позже поставщиками электроэнергии, предъявив им сертификат BS7671, подписанный вашим электриком.
• Коробка счетчика должна быть установлена ​​на внешней стороне стены, к которой можно легко получить доступ спереди и которая вряд ли будет повреждена.
• Над или под коробкой электросчетчика не должно быть газового счетчика, телефона и другого коммунального оборудования.
• Шкаф счетчика (установленный на поверхности или заподлицо), одобренный электросетями Великобритании, может использоваться на основании соответствующих руководств и норм.

Хоккейная клюшка 38 мм (каркасная трубка) со шкафом счетчика должна быть установлена ​​в соответствии со следующими минимальными спецификациями.

• Шкаф счетчика с уровня земли: 600 мм мин. и 1100 мм макс.
• Наконечники счетчика: 25 мм
• Расстояние от передней части шкафа: Мин. 1000 мм
• Хоккейная клюшка (готовая трубка): 38 мм (мин. высота 1450 мм и длина 310 мм) и минимальная глубина 500 мм в саду.
• Отверстие для ввода кабеля: 20/30 мм

Общая проводка трехфазного счетчика (цветовая маркировка IEC) от источника электропитания до главного распределительного щита будет выглядеть следующим образом.

Нажмите на изображение, чтобы увеличить

Трехфазная распределительная проводка в соответствии с цветовым кодом IEC

Трехфазная проводка счетчика для различных уровней напряжения – США – NEC

В Северной Америке ситуация совершенно иная, чем в Великобритания, ЕС и остальной мир. Например, уровни однофазного и трехфазного напряжения в США — NEC отличаются от стран, следующих за IEC, например, уровень обычных однофазных напряжений составляет 120 В, 240 В. Кроме того, однофазные и трехфазные уровни напряжения 120 В, 208 В, 240 В, 277 В и 480 В доступны от трансформатора 7200 В, установленного на опоре.

Уровень трехфазного напряжения в США следующий:

• 240 В, три фазы, 4 провода (треугольник высокого напряжения) между тремя горячими (линейными) проводами и землей.
• 208 В, три фазы, 4 провода — между тремя горячими (линейными) проводами и землей.
• 480 В, три фазы, 4–5 проводов — между тремя горячими (линейными) проводами + нейтралью и землей.
• 600 В, три фазы, 4 провода — между тремя горячими (линейными) проводами + заземление.

В следующих разделах мы покажем, как подключить электросчетчик на 240 В, трехфазный, 208 В, трехфазный, 480 В, трехфазный и 600 В, трехфазный, в соответствии с NEC.

Нажмите на изображение, чтобы увеличить

Как подключить 120 В и 208 В – (звезда) 1-Φ и 3-Φ электросчетчик?

Давайте посмотрим, как подключить 3-фазный, 4-проводной счетчик энергии 120 В и 208 В переменного тока.

1. Прежде всего, перед выполнением работ на электроустановках обязательно отключите основной источник питания.
2. Подсоедините три входящие линии (L1, L2 и L3) от трансформатора как «ГОРЯЧИЙ» провод к верхним клеммам (черного, красного и синего цветов).
3. Подсоедините три отходящие линии (L1, L2 и L3) в качестве «ГОРЯЧЕГО» провода (со стороны нагрузки) от нижних наконечников к центру нагрузки или главному выключателю распределительной коробки (черного, красного и синего цветов).
4. Вы можете подключить нейтраль к левому центральному наконечнику, помеченному как (G & N), если это необходимо в соответствии с конструкцией. Просто подключите линии нагрузки (горячие провода) и нейтральные провода к блоку главного выключателя.
5. Подсоедините заземляющий провод к маленькому наконечнику (расположенному слева от линии номер 3). Если в клеммной коробке нет нейтрали, земля по-прежнему подключена к этой точке.
6. Вы можете использовать минимум #10AWG (медь) или #8 AWG (алюминий) для цепей 120В (подробности см. ниже).

Для заземления (защитного заземления) рекомендуется медный провод № 4 AWG

7. (American Wire Gauge).
8. Теперь аккуратно установите и закрепите счетчик в коробке счетчика (т.е. 7 штырей счетчика на 7 зажимов в корпусе коробки счетчика).

При такой конфигурации служебных линий доступны следующие напряжения 1-P и 3-P.

Трехфазный:

• 208 В — три фазы, 4 провода (3 провода + заземление)

Однофазный:

• 208 В – однофазный, 3-проводной (2 провода под напряжением + провод заземления)
• 120 В – однофазный, 3-проводной (2 провода под напряжением + нейтраль + заземление)

Примечание. Если нейтральный провод отсутствует в измерительной коробке, доступно только 208 В. Если есть нейтральные провода, то и 120 В, и 208 В доступны для панели управления, т. е.

• Нейтраль Доступно: Доступны как 208В, так и 120В
• Нейтраль Недоступно: Доступно только 208 В

Нажмите на изображение, чтобы увеличить его

Меры предосторожности: Если линии неправильно подключены к шкафу счетчика или штыри счетчика не плотно закреплены в наконечниках, он не будет считывать показания кВтч, и вы, возможно, не будете возможность расчета счетов за электроэнергию на основе потребления энергии. Кроме того, неправильное подключение счетчика может привести к срабатыванию выключателя или может вызвать вспышку, повреждение счетчика или даже серьезные травмы в результате опасного возгорания.

Нажмите на изображение, чтобы увеличить

Как подключить 120 В, 208 В и 240 В (высокий треугольник) для 3-Φ и 1-Φ Электрический счетчик?

Давайте посмотрим, как подключить 1-фазный и 3-фазный, 4-проводной или 3-проводной счетчик электроэнергии 120 В, 208 В и 240 В переменного тока.

1. Прежде всего, перед выполнением работ на электроустановках обязательно отключите основной источник питания.
2. Подсоедините три входящие линии (L1, L2 и L3) от трансформатора в качестве «ГОРЯЧЕГО» провода к верхним клеммам (синего, черного и оранжевого цветов). Имейте в виду, что 3-я строка (как Линия 3 ) справа оранжевого цвета — силовая ветвь (дикая ветвь) или верхняя ветвь треугольник, и ее следует подключать к клеммам справа от нейтрального контакта.
3. Подсоедините три отходящие линии (L1, L2 и L3) в качестве «ГОРЯЧЕГО» провода (со стороны нагрузки) от нижних клемм к центру нагрузки или главному выключателю распределительной коробки (синий, черный и оранжевый).
4. Вы можете подключить нейтраль к левому центральному контакту, помеченному как (G и N), так как нейтраль доступна в верхнем соединении треугольником для однофазного напряжения 208 В.
5. Теперь подключите линии нагрузки (горячие провода) и нейтральные провода к коробке главного выключателя.
6. Подсоедините заземляющий провод к маленькой клемме (расположенной слева от линии номер 3). Если в клеммной коробке нет нейтрали, земля по-прежнему подключена к этой точке.
7. Вы можете использовать минимум #10AWG (медь) или #8 AWG (алюминий) для цепей 120В (подробности см. ниже).

Для заземления (защитного заземления) рекомендуется медный провод № 4 AWG

8. (American Wire Gauge).
9. Теперь осторожно проткните и зафиксируйте счетчик сильным нажатием и восстановите питание, чтобы убедиться, что все в порядке и работает правильно. Сделанный.

При такой конфигурации служебных линий доступны следующие напряжения 1-P и 3-P.

Трехфазный:

• 240 В — трехфазный, 4-проводной (3 провода под напряжением (включая верхний ответвление треугольником) + заземление)

Однофазный:

• 208 В – однофазный, 3-проводный (1 провод на горячую линию (должен быть треугольником высокого напряжения) + нейтраль + провод заземления)
• 240 В — однофазный, 3-проводной (2 провода + заземление)
• 120 В – однофазный, 3-проводной (1 горячий провод + нейтраль + заземление)

Примечание. Если нейтральный провод отсутствует в измерительной коробке, то однофазное напряжение 208 В недоступно. Если есть нейтральные провода, то 120 В, 208 В и 240 В доступны для панели управления, т.е.

Нажмите на изображение, чтобы увеличить

Как подключить 277 В и 480 В – (звезда) 1-фазный и 3-фазный счетчик?

Давайте посмотрим, как подключить 1-фазный и 3-фазный, 5-проводной или 4-проводной счетчик энергии 277 В и 480 В.

1. Прежде всего, перед выполнением работ на электроустановках обязательно отключите основной источник питания.
2. Подключите три входящие линии (L1, L2 и L3) от трансформатора как «ГОРЯЧИЕ» провода к верхним клеммам (коричневого, оранжевого и желтого цветов).
3. Подсоедините три отходящие линии (L1, L2 и L3) в качестве «ГОРЯЧЕГО» провода (со стороны нагрузки) от нижних клемм к центру нагрузки или главному выключателю распределительной коробки (коричневый, оранжевый и желтый).
4. Вы можете подключить нейтраль к левой центральной клемме, обозначенной как (G & N).
5. Теперь подключите линии нагрузки (горячие провода) и нейтральный провод серого цвета к коробке главного выключателя.
6. Подсоедините заземляющий провод к маленькой клемме (расположенной слева от линии номер 3). Если в клеммной коробке нет нейтрали, земля по-прежнему подключена к этой точке.
7. Вы можете использовать минимум #10AWG (медь) или #8 AWG (алюминий) для цепей 120В (подробности см. ниже).

Для заземления (защитного заземления) рекомендуется медный провод № 4 AWG

8. (American Wire Gauge).
9. Теперь осторожно проткните и зафиксируйте счетчик сильным нажатием и восстановите питание, чтобы убедиться, что все в порядке и работает правильно. Сделанный.

При такой конфигурации служебных линий доступны следующие напряжения 1-P и 3-P.

Трехфазный:

• 480 В — трехфазный, 4-5 проводов (3 провода под напряжением + нейтраль (при необходимости) + заземление)

Однофазный:

• 480 В – однофазный, 3-проводной (2 провода под напряжением + провод заземления)
• 277 В — однофазный, 3-проводной (1 горячий провод + нейтраль + заземление)

Примечание. Если нейтральный провод отсутствует в измерительной коробке, то однофазное напряжение 277 В недоступно. Если есть нейтральные провода, то 277 В и 480 В доступны для панели, т.е.

• Нейтраль Доступно: Однофазное напряжение 277 В Также доступно
• Нейтраль Недоступно: Доступно только 480 В (1-P и 3-P)

Нажмите на изображение, чтобы увеличить

Как подключить 600 В / 347 В — (звезда) и 480 В — трехфазный счетчик?

На следующем рисунке показано подключение двух конфигураций следующим образом.

Измерение треугольником 480 В (левая сторона)

Это только трехфазная проводка счетчика, т.е. нейтраль и однофазная система не включены. В шкафу счетчика есть 5 зажимов без нейтрали, но заземление все еще подключено в соответствии с NEC.

347 В / 600 В – Измерение по схеме звезда (правая сторона)

Эта схема подключения счетчика такая же, как для 277 В и 480 В (1-P и 3-P). Имеется 7 зажимов, т.е. нейтраль включена для однофазного питания 347 В.

• Трехфазный: 600 В, 3-фазный, через три горячие линии + провод заземления.
• Однофазный: 347 В, 1-фазный с одним горячим проводом + нейтраль + земля.

Нажмите на изображение, чтобы увеличить

Сечения кабелей и проводов для горячих, нейтральных и заземляющих проводов — NEC

• Используйте надлежащее сечение проводов в зависимости от цепей нагрузки.
• Используйте #8AWG (медь) или #6 AWG (алюминий) для цепей 240В. На 100 Ампер можно
• Используйте № 4 AWG для меди и № 2 AWG для алюминия для служебных линий (как горячих, так и нейтральных) в случае 100 ампер.
• Для 100 ампер можно использовать 2/0 тыс.смил (AWG) для меди и 4/0 тыс.смил для алюминия (на основе таблицы NEC 250.122).
• Для заземляющего провода к заземляющему стержню необходимо использовать провод сечением не менее 4 AWG. Вы можете проверить код города для подтверждения.

В следующей таблице показаны типичные размеры проводов линии Miniman Line, нейтрального провода и провода заземления.

*Нейтральный размер определяется расчетом нагрузки и таблицей NEC 250. 122. Всегда сверяйтесь с местными кодами городов.

Вот таблица в формате изображения, если вам нужно скачать в качестве справки.

Общие требования к установке трехфазного счетчика

• Коробка счетчика должна быть плотно и надежно прикреплена к стене или надежно закреплена на твердой поверхности на нужном уровне.
• Используйте только одобренные материалы для измерительной коробки, такие как кабелепровод, оцинкованная труба и соединительная скоба.
• Винты соединения проводов и наконечников должны быть затянуты, т.е. прочная заделка.
• Используйте надлежащий размер провода для точного номинального тока оборудования, а также мощности распределительной коробки и центров нагрузки.
• Наконец, проверьте и проверьте подключение проводки в соответствии с руководством пользователя, предоставленным поставщиком вместе с измерителем.

Счетчик от уровня земли: 4 фута до 5 футов-6 дюймов.

Расстояние от передней части шкафа счетчика: Мин. свободное пространство 4 фута и 12 дюймов со всех сторон.

Разделение с газовыми и другими счетчиками: Минимум от 3 до 5 футов и 6 дюймов на выходной стороне штанги газового счетчика.

Соединение подземных труб: Минимум 18 дюймов ниже линии земли.

Жесткий кабелепровод: Согласно NEC

Диаметр провода заземления относительно стержня заземления: #4 AWG (медь)

NEC – США

• Как подключить главную панель 120 В и 240 В? Установка коробки выключателя
• Как подключить 240 В, 208 В и 120 В, 1- и 3-фазную, главную панель треугольника с высокой ногой?
• Как подключить 208 В и 120 В, 1-фазную и 3-фазную главную панель? Проводка распределительного щита
• Как подключить 277 В и 480 В, 1-фазную и 3-фазную, коммерческую главную панель обслуживания?
• Как определить правильный размер подпанели?
• Как подключить субпанель? Установка главного наконечника для 120/240 В
• Как определить количество автоматических выключателей в щите?
• Как найти количество ламп на одном автоматическом выключателе?
• Как найти количество розеток на одном автоматическом выключателе?
• Как определить размер центра нагрузки, щитов и распределительного щита?

IEC – Великобритания и ЕС

• Как подключить однофазный потребительский блок 230 В с УЗО? МЭК, Великобритания и ЕС
• Как подключить потребительский блок с двойной разделенной нагрузкой 230 В? – УЗО+ПЦ
• Как подключить 1-фазный потребительский блок с раздельной нагрузкой? – УЗО+ВДТ
• Как подключить комбинацию из 3 и 1-Φ распределительного щита 400/230 В?
• Как подключить 1-фазный и 3-фазный щит распределения нагрузки?
• Как подключить трехфазный распределительный щит 400 В? МЭК и Великобритания
• Как подключить гаражный потребительский блок?
• Как подключить двойную 3-контактную розетку? Электропроводка 2-местная розетка
• Как подключить 3-контактную вилку Великобритании? Подключение штекера BS1363
• Как подключить британскую 3-контактную розетку? Подключение разъема BS1363
• Проводка распределительного щита с УЗО (устройства защитного отключения) – однофазное домашнее питание.
• Электропроводка распределительного щита (однофазное питание от опоры электросети и счетчика электроэнергии к потребительскому блоку)

Общая домашняя проводка (как NEC, так и IEC)

• Установка однофазной электропроводки в доме в соответствии с NEC и IEC
• Установка трехфазной электропроводки в доме
• Установка однофазной электропроводки в многоэтажном здании
• Установка трехфазной электропроводки в многоэтажном здании
• Как найти подходящий размер кабеля и провода для установки электропроводки? Примеры в имперской и метрической системе
• Как найти правильный размер автоматического выключателя? Калькулятор выключателя и примеры
• Еще больше пошаговых руководств и руководств по прокладке домашней электропроводки

3-фазная 3-проводная система до 415 В : Служба поддержки EKM

3-фазная 3-проводная система имеет 3 горячих провода и НЕТ нейтрального провода. Как правило, это старые трехфазные системы. Для такой системы вам понадобится 1 омниметр и только 2 трансформатора тока. Измерение этих систем может быть выполнено с любой из наших моделей омниметров EKM. Однако для измерения 3-фазных 3-проводных систем выше 415 В переменного тока вам потребуется использовать Omnimeter HV v.5, который способен измерять такие системы до 600 В переменного тока.

Если вам интересно, почему вам нужно только 2 трансформатора тока для трехфазной системы, вы можете обратиться к теореме Блонделя 9.0009

Представленные здесь изображения и схемы никоим образом не являются исчерпывающими. Это всего лишь несколько примеров того, как вы можете настроить систему измерения, и они просто предназначены для того, чтобы показать, что возможно. Вот варианты, которые вы можете рассмотреть для настройки вашего счетчика:

1. Хочу ли я считывать показания счетчика(ов) локально с помощью компьютера или мне нужно облачное решение (EKM Push4).
2. Какой диаметр и номинальная сила тока мне потребуются для трансформаторов тока? Вам понадобятся два ТТ для вашей 3-фазной 3-проводной электрической системы.
3. Нужно ли мне подключаться к беспроводной сети?
4. Нужно ли мне последовательно соединять несколько омниметров? Это позволяет последовательно подключать несколько омниметров, которые затем можно подключить к одному устройству связи.

Ответы на эти вопросы должны помочь вам сузить круг вариантов и позволить вам выбрать продукты, которые вам понадобятся для вашего конкретного применения.

Инструкции по подключению:

Для 3-фазной 3-проводной системы вам потребуется 2 ТТ. У вас будет 3 горячих провода и НЕТ нейтрального провода.

1. Отключите питание вспомогательной панели.
2.  Отметьте один из горячих проводов как L1, пометьте второй провод как L2 и пометьте последнюю горячую линию как L3. Вы можете выбрать их случайным образом.
3.  Сначала установите перемычку между портом 8 на омниметре и портом 10 на омниметре. Подключите провод эталонного напряжения горячей линии L1 к порту 7 на омниметре, подключите провод эталонного напряжения горячей линии L2 к порту 8 на омниметре и подключите провод эталонного напряжения горячей линии L3 к порту 9на омниметре.
4.  Подсоедините ТТ1 так, чтобы через него проходил горячий провод L1, а стрелка на ТТ указывала на нагрузку. Подключите ТТ3 так, чтобы через него проходил горячий провод L3, а стрелка на ТТ указывала на нагрузку.
5.  Подсоедините черный провод CT1 к порту 1 омниметра, а белый провод CT1 — к порту 2 омниметра. Подключите черный провод CT3 к порту 5 омниметра, а белый провод CT2 — к порту 6 омниметра.

Если этот измеритель правильно подключен, он будет показывать вольты и ток на L1 и L3, но будет показывать 0 вольт и ток на L2.

В этом учебном видео показан пример установки омниметра Pulse v.4 в электрическую систему 120/240 В. Вы можете использовать это видео, чтобы понять, как может проходить трехфазная трехпроводная установка. Для этого типа электрической системы проводка трансформатора тока и эталонного напряжения будет отличаться, поэтому обратитесь к приведенной выше схеме для получения этой информации:

См. эту модель для справки о том, как правильно подключить омниметр к 3-фазной 3-проводной системе:

Обратите внимание, что на большинстве диаграмм выше показано беспроводное соединение с использованием 485Bee Zig радио.
