Содержание
электродвигателя, автомата и мотора к электросети
Вы решили установить у себя в доме стиральную машину, тогда будьте готовы к серьезной работе. Для начала необходимо приобрести устройство в магазине. После этого доставить в свое жилье. Многие магазины, которые занимаются их торговлей, предлагают данную услугу. У одних она платна, а других нет. Решать вам, какой вариант выбирать.
Схема подключения
После этого она устанавливается в помещении, подключается к водопроводу и канализации. Данную работу в основном выполняют специалисты. Особенно если речь идет о первом подключении. В случае замены техники на современную модель хозяин может и самостоятельно выполнить эту работу, так как все шланги ставятся по аналогии.
Не менее важный этап заключается в подключении устройства к электросети. Он должен проходить правильно. При этом необходимо соблюдать электрическую безопасность. Любые нарушения и ошибки могут иметь серьезные последствия.
Особенности процесса
Если вы решили выполнить подключение стиральной машины своими руками, то необходимо ответственно и внимательно подойти к этому процессу. Есть ряд особенностей, которые следует учитывать. Первая заключается в качестве проводки в доме или квартире. Если она старая, то потребуется провести дополнительную линию. При этом она должна быть изготовлена из медного провода с тремя жилами. Параметр ее сечения не более 2,5 мм. Что касается автомата, то он отдельный. Кроме этого, необходимо выполнить заземление провода.
Также специалисты рекомендуют внимательно отнестись к выбору розетки. Она должна иметь высокий показатель защиты от влаги. При выборе обращайте внимание на индекс. Он должен быть достаточно высоким. Что касается подключения, то розетка в электрощите устанавливается отдельно. Рабочий номинал тока должен быть равен 25 А.
Схема подключения электродвигателя стиральной машины
Поможет в этом процессе схема подключения электродвигателя стиральной машины.
В ней указано, что и куда необходимо подсоединить. Главное, правильно понять эту информацию. Как показывает практика, лучше начинать с контактных щеток. Найдите их первыми и сделайте своей отправной точкой.
После этого прозвоните их там, где графитовые стержни, и извлеките. Далее обмотайте стартер. Полученное сопротивление должно находиться в диапазоне 13-35 Ом. Место термопредохранителя представляет собой разрыв или короткое замыкание. Учтите этот факт. Теперь стоит поговорить о тахометре. Он похож на предыдущий элемент, и принцип его действия достаточно прост.
Разобраться с месторасположением стартера поможет схема подключения стиральной машины. В ней указан весь диаметр проводки, исходя из которого, можно сказать многое. После выполнения этой работы определите направление реле. Ведь оно способствует вращению вала.
Термодатчик – это важный элемент. Он есть на каждом устройстве. Важно разобраться с его раскладкой. В противном случае на датчик будет подаваться 220 Вольт.
Такое значение является не самым удобным и лучшим. Поэтому лучше его избегать.
Как подключить мотор
Выбор стиральных машин огромный. Они отличаются своими техническими характеристиками, моделями и прочим. В связи с этим отличаются и их способы подключения.
Если говорить про современную модель-автомат, то необходимо учитывать некоторые требования. К ним относят то, что устройство работает без пусковой обмотки, для запуска мотора не требуется пусковой конденсатор.
Запустить двигатель можно будет только в том случае, если следовать рекомендациям подключения к сети соответствующих проводов. Посмотреть схему вы можете ниже. Она приведена на фото. При этом стоит отметить, что рассчитана она на два вида электромотора. Один – коллекторный, второй – бесколлекторный.
Старые стиральные машины
Старые стиральные машины существенно отличаются от современных. Это и неудивительно. Ведь технический прогресс далеко ушел вперед. Таким образом, старые модели не имеют многих элементов и способностей, которые можно встретить в новых.
Но отчаиваться не стоит. Процесс их подключения не намного сложнее, но также имеет свои особенности, которые необходимо учитывать. В противном случае работа будет выполнена неправильно, и устройство для стирки не будет работать.

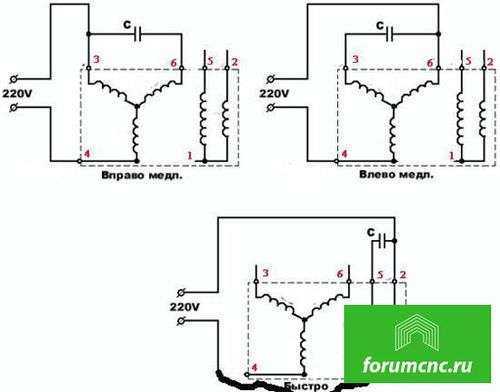

Схемы подключения старых стиральных машин
Начинать процесс подключения необходимо с того, что вы определяете пару выводов, которые соответствуют друг другу. В этом поможет специальный тестер. Называется он мультиметр. Он состоит из двух щупов. Необходимо один из них зафиксировать на одном выводе обмотки, а другой использовать для поиска пары, которая будет ему соответствовать. Те контакты, что остались, автоматически подойдут друг к другу.
После этого осмотрите все внимательно. Установите месторасположение пусковой и рабочей обмоток. Вам потребуется определить, какое у них сопротивление. Для этого оно замеряется. Значение, которое будет выше, говорит о том, что данная обмотка является пусковой. Она способствует созданию крутящегося момента.
Более низкое значение имеет обмотка возбуждающая. Она способствует образованию магнитного поля вращения.
Более низкое значение имеет обмотка возбуждающая. Она способствует образованию магнитного поля вращения.Такие устройства в основном имеют трехфазный асинхронный двигатель. Как его подключать, вы можете посмотреть на фото, приведенном ниже. Изучите его и смело приступайте к процессу.
Как показывает практика, устанавливают не только новые устройства, но и старые модели. Причин для этого много.
Итоги
Для каждой есть свой схема подключения к сети. Если грамотно подойти к выполнению этого процесса, то результат проделанной работы вас только порадует. Причем выполнен он будет своими руками. Таким образом вы сэкономите деньги. Ведь работа мастеров – довольно дорогостоящее удовольствие. Данную работу вы сможете провести и самостоятельно. Главное, предварительно разобраться в схеме подключения.
как подключить автомат, схема электродвигателя к 220, мотор
Перед тем как подключить двигатель стиральной машины, необходимо понять, что он собой представляет
Любой человек знает о том, что подключение двигателя от стиральной машины вполне возможно провести и к другим изделиям, которые работают от такого устройства.
Именно электродвигатель – это сердце совершенно любой техники, благодаря чему она работает и может выполнять поставленные задачи. Именно в стиралке движок отвечает за работу барабана, а если подсоединить его к другому оборудованию, то вполне возможно добиться функционирования ничуть не с меньшими оборотами.
Содержание материала:
- 1 Как подключить двигатель от стиральной машины автомат
- 2 Схема подключения электродвигателя стиральной машины
- 3 Двигатель от стиральной машинки: подключение к 220
- 4 Виды моторов для стиральной машины
- 5 Как запустить двигатель от стиральной машины
Как подключить двигатель от стиральной машины автомат
Куда можно подключить мотор от машинки автомат? Вариантов огромное количество, а самое главное то, что если есть данные о работе таких изделий и о правилах подключения, то вполне возможно собрать новые устройства, способные пригодиться в хозяйстве. Не стоит выкидывать стиралки до того, пока они не будут полностью разобраны, так как внутри может быть огромное количество полезных принадлежностей.
К примеру, при поломке машинки марки Индезит можно получить двигатель мощностью в 430 Вт, способный развивать скорость до 11500 оборотов в минуту. Естественно, использовать его можно только при условии, что деталь полностью исправна и не станет причиной поломки новой техники. Идей того как можно использовать двигатель старой машинки существует неимоверное количество, причем даже стиралка малютка имеет свой движок способный принести пользу.
С помощью двигателя от стиральной машинки можно своими руками создать самодельный вибратор, чтобы проводить усадку бетона, за счет которого появится возможность создавать плитку различного формата, толщины и дизайна
Варианты:
- Наиболее простой вариант – это изготовление точильного станка, который позволит затачивать такие предметы как ножницы, ножи и тому подобные колющережущие предметы. Включается такой наждак только после того как мотор будет тщательно закреплен на поверхности прочного основания, а также установки вала на точильном камне или шлифовального круга. После сборки можно подсоединять оборудование к сети.
- Если ведется строительство, например, частного дома или заливание окружающей территории бетоном, то может потребоваться бетономешалка. Именно для нее можно использовать электродвигун. Переделать стиралку в бетономешалку не сложно, и для этого нужно еще отсоединить бак от стирального оборудования.
- Вибростолы с использованием такого мотора, позволят изготавливать шлакоблок, стоимость которого далеко не маленькая, а своими руками можно не плохо сэкономить.
- На участке много травы? Есть кролики, которым требуется трава? Регулярно проводится покос сена? Если правильно использовать моторчик, то он сможет стать отличным заменителем триммера и позволит убирать траву быстро, просто и не потратив на это много средств. Этот аппарат считается просто необходимым тем, кто проживает за пределами города и особенно для тех, кто любит заниматься сельским хозяйством.
После сборки можно подсоединять оборудование к сети.Это лишь минимальный список того, что можно сделать, если использовать деталь от стиралки в виде электродвигателя.
Могут потребоваться различные насадки, дополнительные емкости или же вовсе вспомогательные детали, но если иметь идею, то создать новое оборудование получится быстро и без вложений.
Схема подключения электродвигателя стиральной машины
Чтобы переделка стиральной машины в новое оборудование с использованием такой детали как электромотор была качественной и принесла результат, нужно обратить внимание на советы специалистов относительно того, как будет проводиться схема подключения. Снять двигатель можно даже от советской стиралки под названием Вятка, главное, чтобы он был рабочий.
Особенность подключения движка проводится:
- Посредством использования такой комплектующей как конденсатор, подсоединить который нужно максимально правильно;
- С отсутствием пусковой обмотки.

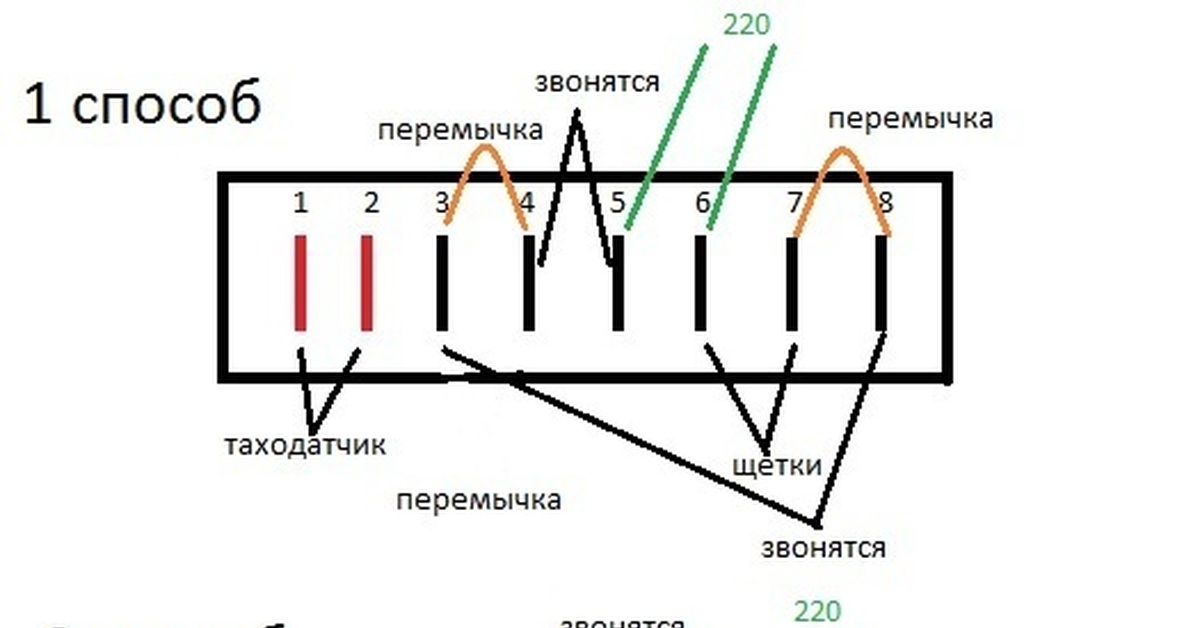

Главное – соединить строго в соответствии со схемой подключения провода
Перед тем как будет осуществлено подключение, желательно разобрать провода по цветам.
Такая группировка позволит провести подсоединение без ошибки.
На раздаточном коробе присутствуют 3 вида проводов:
- Белые два проводка – это подключение тахогенератора, которые не нужны.
- Коричневый и красный провод идут на обмотку статора и ротора.
- Серые и зеленые нужны для подсоединения к графитовым щеткам.
В зависимости от модели двигателя, например, от стиралки Сибирь выпущенной в СССР или Индезит могут отличаться и сами провода, и их количество, однако подключение должно быть исключительно точным. Чтобы обнаружить неработающие провода, достаточно их прозвонить при помощи мультиметра. У того, который выходит на тахогенератор присутствует сопротивление в 60-70 Ом. Эти кабеля изолируются и отводятся в сторону.
Двигатель от стиральной машинки: подключение к 220
Двигатель стиралки – это устройство, которое имеет: определенные характеристики, отличную мощность, четыре вывода для включения, возможность работать только от сети, большие обороты вращения в зависимости от модели, регулятор мощности функционирования.
Электросхема требует подключения обмотки статора со щеткой ротора.
Для этого формируется перемычка и изолирования посредством специальной ленты.
Чтобы подключить движок от стиралки к новому оборудованию, потребуется взять провода от таких деталей как статор и ротор
Далее остаются провода от обмотки ротора и второй щетки. Они должны быть подсоединены к домашней сети напряжения. Если подключить двигатель к сети в 220 Вольт, то вращение начнется автоматически, что может привести к травме, а предотвратить это возможно за счет монтажа на любой поверхности. Есть возможность изменить направление вращения, для чего перемычка перекидывается на другую группу контактов.
Виды моторов для стиральной машины
Для такой детали, как пусковой двигатель, для работы которого нужна электрическая сеть или попросту ток, применение можно найти даже в таком оборудовании, как автонасос.
Для этого можно использовать двигатели от различных стиралок, например:
- Донбасс;
- Рига;
- Ока;
- Nuova;
- Ibmei.
Независимо от того каких годов производства, движок может прослужить еще немало времени при правильной установке. Существует много способов, как можно понизить, или увеличить скорость вращения или понять, почему не работает реле, однако чтобы включить устройство в комплектацию нового оборудования, нужно не только осмотреть рекомендации, но и тщательно отслеживать каждый этап работы.
Подходящие двигатели:
- ДАОЦ У4 со щетками, ДАОА;
- РТК 1ухл4, ухл4, 1у4;
- HXGP1l, 3у4, 3ухл4, 9ухл4.
Чтобы подключить двигатель электронного типа, нужно тщательно соблюдать полярность и не нарушать схему соединения
Особенно часто проводится использование коллекторного движка, так как на его статоре расположен постоянный магнит, способный попеременно подключаться к току с постоянным напряжением. Это своего рода реверс, который позволяет потреблять энергию в небольшом количестве и экономить бюджет. Не менее востребованы двигатели электронного типа, которые обладают электронным блоком управления на корпусе.
Современные двигатели обладают специальным регулятором оборотов, что требуется для контролирования скорости вращения.
Зачем нужна такая деталь? Если движок будет подключаться к бетономешалке или же к вибростанку, потребуется понизить скорость вращения и соответственно направить его на снижение активности функционирования. Излишняя вибрация позволяет провести нужный процесс более качественно.
Для подключения регулятора двигателя из машинки, в которой он был установлен нужно сделать следующее. Он извлекается из полости старой стиралки вместе с радиатором, который является полупроводниковым прибором, за счет которого и осуществляется управление включением и выключением. Далее он впаивается в микросхему реле, заменяя маломощную деталь. Если нет навыков работы с такими процессами, то лучше доверить его настоящему профессионалу, например, компьютерщику. Особенно, если цветная лента тянет и греется.
Как запустить двигатель от стиральной машины
О том, как дать жизнь новому двигателю и сколько потребуется времени, чтобы запустить двухскоростной агрегат уже известно, однако, как осуществить запуск и управление, если есть некоторые неполадки? Вполне возможно и такое, что движок попросту не запустится, даже при том условии, что удалось соединить все правильно.
В этом случае нужно проверять нагревание движка, после того как он начнет работать. Достаточно пары минут и если за это время тепло не распространяется на все детали, то требуется определить место скопления нагрева. Это может быть область статора, узла или подшипника.
Перед запуском двигателя от стиральной машинки, следует внимательно ознакомиться со схемой подключения
Основная причина того, что деталь быстро нагревается это:
- Наличие износа или засорения подшипника;
- Сильное увеличение емкости конденсатора, что может иметь только асинхронный двигатель.
После этого проверка проводится каждые 5 минут и достаточно трех раз. Если виной всему подшипник, то нужно разобрать, смазать или заменить, так как бывают моменты, когда он не подлежит восстановлению. Категорически запрещается допускать перегрев двигательной системы, так как это может стать причиной поломки всего нового оборудования и потребовать расходов.
Как подключить мотор от стиральной машины (видео)
youtube.com/embed/W7OczoKfnVk» frameborder=»0″>
Самое важное – это не запустить двигатель, а правильно его подключить и сделать это так, чтобы новое устройство прослужило длительное время без поломок. Если нет навыков работы с такими деталями и тем более с электрооборудованием, то не желательно вовсе проникать в их глубины и стараться смастерить новые изделия.
