Однофазный асинхронный двигатель: 6 схем работы
Изготовление самодельных станков и механизмов требует наличия источника крутящего момента, способного развивать высокую механическую мощность на валу привода при питании от сети 220 вольт.
Для этих целей подходит электродвигатель от бетономешалки, стиральной машины, другого оборудования или просто приобретенный в продаже.
В статье я рассказываю все про однофазный асинхронный двигатель, схема подключения которого зависит от внутренней конструкции и может быть выполнена с пусковой обмоткой или конденсаторным запуском.
Содержание статьи
С чего обязательно следует начинать подключение двигателя: 2 важных момента, проверенные временем
Перед первым включением любого электродвигателя необходимо уточнить его устройство: конструкцию статора и ротора, состояние подшипников.
На собственном и чужом опыте могу заверить, что проще раскрутить несколько гаек, осмотреть внутреннюю конструкцию, выявить дефекты на начальном этапе и устранить их, чем после запуска в непродолжительную работу заниматься сложным ремонтом, который можно было предотвратить.
Важное предупреждение
Начинающие электрики довольно часто сами создают неисправности двигателя, нарушая технологию его разборки, работая обычным молотком: разбивают грани вала.
Для сохранения структуры деталей без их повреждения необходимо использовать специальный съемник подшипников электродвигателя.
В самом крайнем случае, когда его нет, удары молотком наносят через толстые пластины из мягкого металла (медь, алюминий) или плотную сухую древесину (яблоня, груша, дуб).
Как состояние подшипников влияет на работу двигателя
Любой асинхронный электродвигатель (АД) имеет ротор с короткозамкнутыми обмотками. В них наводится ток, создающий магнитный поток, взаимодействующий с вращающимся магнитным полем статора, которое и является его источником движения.
Ротор внутри корпуса крепится на подшипниках. Их состояние сильно влияет на качество вращения. Они призваны обеспечить легкое скольжение вала без люфтов и биений. Любые нарушения недопустимы.
Дело в том, что обмотку статора можно рассматривать как обыкновенный электромагнит. Если у ротора разбиты подшипники, то он под действием магнитного поля станет притягиваться, приближаясь к статорной обмотке.
Зазор между вращающейся и стационарной частями очень маленький. Поэтому касания или биения ротора могут задевать, царапать, деформировать статорные обмотки, безвозвратно повреждая их. Ремонт потребует полной перемотки статора, а это весьма сложная работа.
Обязательно разбирайте электродвигатель перед его подключением, тщательно осматривайте всю его внутреннюю конструкцию.
Обращайте особое внимание на состояние подшипников, выполнение нормативов по допускам и посадкам, качество смазки. Сухую и старую смазку обязательно необходимо заменять свежей.
Что надо учитывать в конструкции статорных обмоток и как их подготовить
Домашнему мастеру чаще всего попадают электродвигатели, которые уже где-то поработали, а, возможно, и прошли реконструкцию или перемотку.
Никто об этом обычно не заявляет, на шильдиках и бирках информацию не меняют, оставляют прежней. Поэтому рекомендую визуально осмотреть их внутренности.
Статорные катушки у асинхронных двигателей для питания от однофазной и трехфазной сети отличаются количеством обмоток и конструкцией.
Трехфазный электродвигатель имеет три абсолютно одинаковые обмотки, разнесенные по направлению вращения ротора на 120 угловых градусов. Они выполнены из одного провода с одинаковым числом витков.
Все они имеют равное активное и индуктивное сопротивление, занимают одинаковое число пазов внутри статора.
Это позволяет первоначально оценивать их состояние обычным цифровым мультиметром в режиме омметра при отключенном напряжении.
Однофазный асинхронный двигатель имеет две разные обмотки на статоре, разнесенные на 90 угловых градусов. Одна из них создана для длительного прохождения тока в номинальном режиме работы и поэтому называется основной, главной либо рабочей.
Для уменьшения нагрева ее делают более толстым проводом, обладающим меньшим электрическим сопротивлением.
Перпендикулярно ей смонтирована вторая обмотка большего сопротивления и меньшего диаметра, что позволяет различать ее визуально. Она создана для кратковременного протекания пусковых токов и отключается сразу при наборе ротором номинального числа оборотов.
Пусковая или вспомогательная обмотка занимает примерно 1/3 пазов статора, а остальная часть отведена рабочим виткам.
Однако, приведенное правило имеет исключения: на практике встречаются однофазные электродвигатели с двумя одинаковыми обмотками.
Для подключения статора к питающей сети концы обмоток выводят наружу проводами. С учетом того, что одна обмотка имеет два конца, то у трехфазного электродвигателя может быть, как правило, шесть выводов, а у однофазного — четыре.
Но из этого простого правила встречаются исключения, связанные с внутренней коммутацией выводов для упрощения монтажа на специальном оборудовании:
- у трехфазных двигателей из статора могут выводиться:
- три жилы при внутренней сборке схемы треугольника;
- или четыре — для звезды;
- однофазный электродвигатель может иметь:
- три вывода при внутреннем объединении одного конца пусковой и рабочей обмоток;
- или шесть концов для конструкции с пусковой обмоткой и встроенным контактом ее отключения от центробежного регулятора.
Как видите, судить о конструкции асинхронного двигателя по количеству выведенных проводов на клеммнике от обмоток статора можно, но вероятность ошибки довольно высока. Нужен более тщательный анализ его устройства.
Техническое состояние изоляции обмоток
Где и в каких условиях хранился статор не всегда известно. Если он находился без защиты от атмосферных осадков или внутри влажных помещений, то его изоляция требует сушки.
В домашней обстановке разобранный статор можно поместить в сухую комнату для просушки. Ускорить процесс допустимо обдувом вентилятора или нагревом обычными лампами накаливания.
Обращайте внимание, чтобы разогретое стекло лампы не касалось провода обмоток, обеспечивайте воздушный зазор. Окончание процесса сушки связано с восстановлением свойств изоляции. Этот процесс необходимо контролировать замерами мегаомметром.
Как отличить конструкцию однофазного асинхронного электродвигателя и определить его тип по статистической таблице
Привожу выдержку из книги Алиева И И про асинхронные двигатели, вернее таблицу основных электрических характеристик.
Как видите, промышленностью массово выпущены модели с:
- повышенным сопротивлением пусковой обмотки;
- пусковым конденсатором;
- рабочим конденсатором;
- пусковым и рабочим конденсатором;
- экранированными полюсами.
А еще здесь не указаны более новые разработки, называемые АЭД — асинхронные энергосберегающие двигатели, обеспечивающие:
- значительное снижение реактивной мощности;
- повышение КПД;
- уменьшение потребления полной мощности при той же нагрузке на вал, что и у обычных моделей.
Их конструкторское отличие: внутри зубцов сердечника статора выполнены углубления. В них жестко вставлены постоянные магниты, взаимодействующие с вращающимся магнитным полем.
Во всем этом многообразии вам предстоит разбираться самостоятельно с неизвестной конструкцией. Здесь большую помощь может оказать техническое описание или шильдик на корпусе.
Я же дальше рассматриваю только две наиболее распространенные схемы запуска АД в работу.
Схема подключения асинхронного двигателя с пусковой обмоткой: последовательность сборки
Например, мы определили, что из статора выходят четыре или три провода. Вызваниваем между ними активное сопротивление омметром и определяем пусковую и рабочую обмотку.
Допустим, что у четырех проводов между собой вызваниваются две пары с сопротивлением 6 и 12 Ом. Скрутим произвольно по одному проводу от каждой обмотки, обозначим это место, как «общий провод» и получим между тремя выводами замер 6, 12, 18 Ом.
Точками на этой схеме я обозначил начала обмоток. Пока на этот вопрос не обращайте внимание. Но, к нему потребуется вернуться дальше, когда возникнет необходимость выполнять реверс.
Цепочка между общим выводом и меньшим сопротивлением 6Ω будет главной, а большим 12Ω — вспомогательной, пусковой обмоткой. Последовательное их соединение покажет суммарный результат 18 Ом.
Помечаем эти 3 конца уже понятной нам маркировкой:
- О — общий;
- П — пусковой;
- Р — рабочий.
Дальше нам понадобиться кнопка ПНВС, специально созданная для запуска однофазных асинхронных двигателей. Ее электрическая схема представлена тремя замыкающими контактами.
Но, она имеет важное отличие от кнопки запуска трехфазных электродвигателей ПНВ: ее средний контакт выполнен с самовозвратом, а не фиксацией при нажатии.
Это означает, что при нажатии кнопки все три контакта замыкаются и удерживаются в этом положении. Но, при отпускании руки два крайних контакта остаются замкнутыми, а средний возвращается под действием пружины в разомкнутое состояние.
Эту кнопку и клеммы вывода обмоток статора из электродвигателя соединяем трехжильным кабелем так, чтобы на средний контакт ПНВС выходил контакт пусковой обмотки. Выводы П и Р подключаем на ее крайние контакты и помечаем.
С обратной стороны кнопки между контактами пусковой и рабочей обмоток жестко монтируем перемычку. На нее и второй крайний контакт подключаем кабель питания бытовой сети 220 вольт с вилкой для установки в розетку.
При включении этой кнопки под напряжение все три контакта замкнутся, а рабочая и пусковая обмотка станут работать. Буквально через пару секунд двигатель закончит набирать обороты, выйдет на номинальный режим.
Тогда кнопку запуска отпускают:
- пусковая обмотка отключается самовозвратом среднего контакта;
- главная обмотка двигателя продолжает раскручивать ротор от сети 220 В.
Это самая доступная схема подключения асинхронного двигателя с пусковой обмоткой для домашнего мастера. Однако, она требует наличия кнопки ПНВС.
Если ее нет, а электродвигатель требуется срочно запустить, то ее допустимо заменить комбинацией из двухполюсного автоматического выключателя и обычной электрической кнопки соответствующей мощности с самовозвратом.
Придется включать их одновременно, а кнопку отпускать после раскрутки электродвигателя.
Все запуски электродвигателей и любого электрического оборудования всегда выполняйте с защитой этих цепей автоматическими выключателями.
Они предотвратят развитие аварийных ситуаций при возникновении любых случайных ошибок.
С целью закрепления материала по этой теме рекомендую посмотреть видеоролик владельца Oleg pl. Он как раз показывает конструкцию встроенного центробежного регулятора, предназначенного для автоматического отключения вспомогательной обмотки.
Схема подключения асинхронного двигателя с конденсаторным запуском: 3 технологии
Статор с обмотками для запуска от конденсаторов имеет примерно такую же конструкцию, что и рассмотренная выше. Отличить по внешнему виду и простыми замерами мультиметром его сложно, хотя обмотки могут иметь равное сопротивление.
Ориентируйтесь по заводскому шильдику и таблице из книги Алиева. Такой электродвигатель можно попробовать подключить по схеме с кнопкой ПНВС, но он не станет раскручиваться.
Ему не хватит пускового момента от вспомогательной обмотки. Он будет гудеть, дергаться, но на режим вращения так и не выйдет. Здесь нужно собирать иную схему конденсаторного запуска.
2 конца разных обмоток подключают с общим выводом О. На него и второй конец рабочей обмотки подают через коммутационный аппарат АВ напряжение бытовой сети 220 вольт.
Конденсатор подключают к выводам пусковой и рабочей обмоток.
В качестве коммутационного аппарата можно использовать сдвоенный автоматический выключатель, рубильник, кнопки типа ПНВ или ПНВС.
Здесь получается, что:
- главная обмотка работает напрямую от 220 В;
- вспомогательная — только через емкость конденсатора.
Эта схема используется для легкого запуска конденсаторных электродвигателей, включаемых в работу без тяжелой нагрузки на привод, например, вентиляторы, наждаки.
Если же в момент запуска необходимо одновременно раскручивать ременную передачу, шестеренчатый механизм редуктора или другой тяжелый привод, то в схему добавляют пусковой конденсатор, увеличивающий пусковой момент.
Принцип работы такой схемы удобно приводить с помощью все той же кнопки ПНВС.
Ее контакт с самовозвратом подключается на вспомогательную обмотку через дополнительный пусковой конденсатор Сп. Второй конец его обкладки соединяется с выводом П и рабочей емкостью Ср.
Дополнительный конденсатор в момент запуска электродвигателя с тяжелым приводом помогает ему быстро выйти на номинальные обороты вращения, а затем просто отключается, чтобы не создавать перегрев статора.
Эта схема таит в себе одну опасность, связанную с длительным хранением емкостного заряда пусковым конденсатором после снятия питания 220 при отключении электродвигателя.
При неаккуратном обращении или потере внимательности работником ток разряда может пройти через тело человека. Поэтому заряженную емкость требуется разряжать.
В рассматриваемой схеме после снятия напряжения и выдергивания вилки со шнуром питания из розетки это можно делать кратковременным включением кнопки ПНВС. Тогда емкость Сп станет разряжаться через пусковую обмотку двигателя.
Однако не все люди так поступают по разным причинам. Поэтому рекомендуется в цепочку пуска монтировать два дополнительных резистора.
Сопротивление Rр выбирается номиналом около 300÷500 Ом нескольких ватт. Его задача — после снятия напряжения питания осуществить разряд вспомогательной емкости Сп.
Резистор Rо низкоомный и мощный выполняет роль токоограничивающего сопротивления.
Добавление резисторов в схему пуска электродвигателя повышает безопасность его эксплуатации, автоматически ограничивает протекание емкостного тока разряда заряженного конденсатора через тело человека.
Где взять номиналы главного и вспомогательного конденсаторов?
Дело в том, что величину пусковой и рабочей емкости для конденсаторного запуска однофазного АД завод определяет индивидуально для каждой модели и указывает это значение в паспорте.

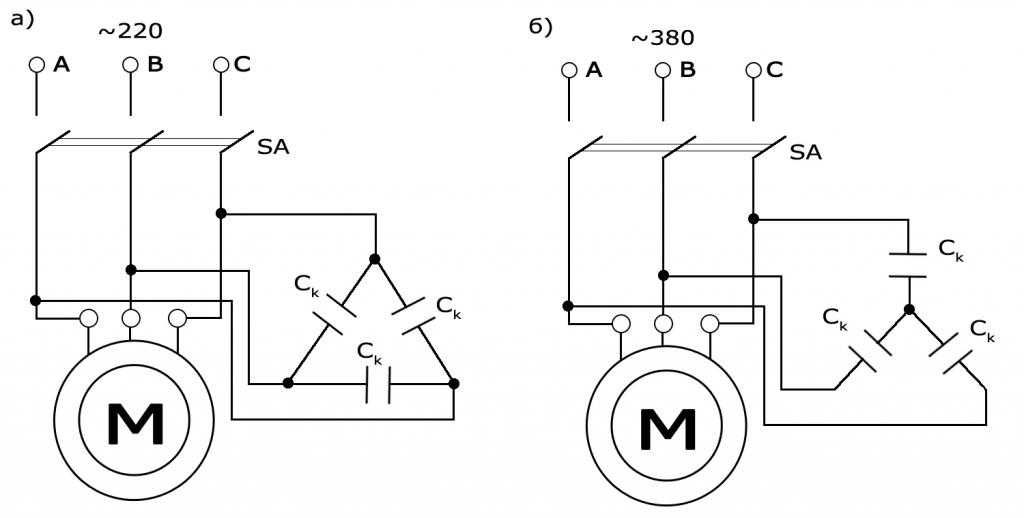

Отдельных формул для расчета, как это делается для конденсаторного запуска трехфазного двигателя в однофазную сеть по схемам звезды или треугольника просто нет.
Вам потребуется искать заводские рекомендации или экспериментировать в процессе наладки с разными емкостями, выбирая наиболее оптимальный вариант.
Владелец
видеоролика “I V Мне интересно” показывает способы оптимальной настройки параметров схемы запуска конденсаторных двигателей.

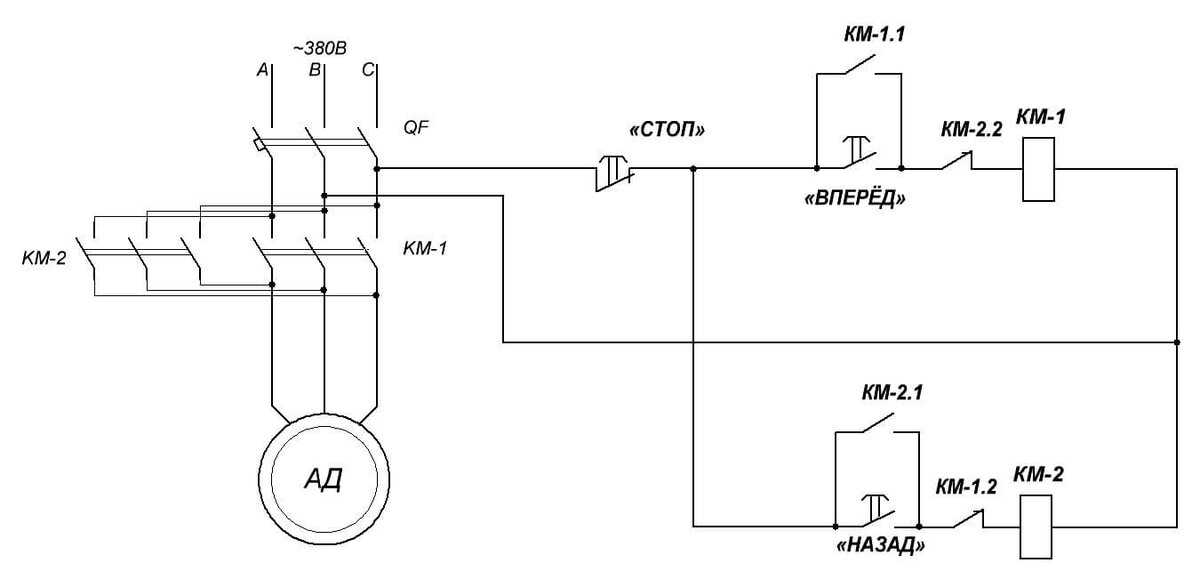

Как поменять направление вращения однофазного асинхронного двигателя: 2 схемы
Высока вероятность того, что АД запустили по одному из вышеперечисленных принципов, а он крутится не в ту сторону, что требуется для привода.
Другой вариант: на станке необходимо обязательно выполнять реверс для обработки деталей. Оба эти случаи поможет реализовать очередная разработка.
Возвращаю вас к начальной схеме, когда мы случайным образом объединяли концы главной и вспомогательной обмоток.
Теперь нам надо сменить последовательность включения одной из них. Показываю на примере смены полярности пусковой обмотки.
В принципе так можно поступить и с главной. Тогда ток по этой последовательно собранной цепочке изменит направление одного из магнитных потоков и направление вращения ротора.
Для одноразового реверса этого переключения вполне достаточно. Но для станка с необходимостью периодической смены направления движения привода предлагается схема реверса с управлением тумблером.
Этот переключатель можно выбрать с двумя или тремя фиксированными положениями и шестью выводами. Подбирать его конструкцию необходимо по току нагрузки и допустимому напряжению.
Схема реверса однофазного АД с пусковой обмоткой через тумблер имеет такой вид.
Пускать токи через тумблер лучше от вспомогательной обмотки, ибо она работает кратковременно. Это позволит продлить ресурс ее контактов.
Реверс АД с конденсаторным запуском удобно выполнить по следующей схеме.
Для условий тяжелого запуска параллельно основному конденсатору через средний контакт с самовозвратом кнопки ПНВС подключают дополнительный конденсатор.
Эту схему не рисую, она показана раньше.
Переключать положение тумблера реверса необходимо исключительно при остановленном роторе, а не во время его вращения. Случайная смена направления работы двигателя под напряжением связана с большими бросками токов, что ограничивает его ресурс.
Поэтому место расположения тумблера реверса на станке необходимо выбирать так, чтобы исключить случайное оперирование им во время работы. Устанавливайте его в углублениях конструкции.
Если у вас еще остались неясные моменты про однофазный асинхронный двигатель и схему подключения, то задавайте их в комментариях. Обязательно обсудим.
Подключение однофазного двигателя : с конденсатором, схемы, видео
Как правило, наши дома, гаражи и другие хозяйственные постройки подключены к источнику 220V, представляющую однофазную сеть. В связи с этим все потребители рассчитываются для работы от однофазной сети, выполненной двумя проводами, один из которых является нулевым, а другой фазным. В работе многих электрических приборов задействованы однофазные электрические двигатели, подключение которых связано с некоторыми тонкостями.
Содержание
- 1 Как определиться с типом двигателя
- 1.1 Коллекторные двигатели
- 1.2 Асинхронные двигатели
- 2 Варианты подключения однофазных асинхронных двигателей
- 2.1 Двигатели с пусковой обмоткой
- 2.2 Конденсаторные двигатели
- 2.2.1 Схема с двумя конденсаторами
- 2.2.2 Подбор емкости конденсаторов
- 2.2.3 Как изменить направление вращения двигателя
- 3 В заключение
Как определиться с типом двигателя
Если двигатель новый, то особых проблем не будет, поскольку на его табличке указан тип двигателя и другие данные. Если двигатель подвергался ремонту, то определение его типа связано с некоторыми трудностями: табличку могли просто потерять или повредить ее механически. Поэтому в таких случаях лучше знать, как самостоятельно определить тип двигателя.
Коллекторные двигатели
Коллекторный двигатель
Определить, двигатель коллекторный или асинхронный, совсем несложно, поскольку они имеют разное строение.
Характерное отличие коллекторного двигателя – это наличие щеток, которые находятся неподвижно, а также коллектора, который вращается и представляет набор медных пластин. К этим пластинам прижимаются щетки, передающие электрический ток на обмотку якоря двигателя.
Достоинство таких двигателей заключается в том, что они быстро разгоняются и позволяют получить большие обороты. К тому же, поменяв полярность, допустимо сменить направление вращения устройства. Не менее важным можно считать тот фактор, что можно легко организовать контроль частоты вращения двигателя, с его регулировкой в широких пределах.
К существенному минусу коллекторных двигателей следует отнести их повышенную шумность в работе, особенно на повышенных оборотах. Что касается небольших оборотов, то работу этих двигателей можно считать вполне приемлемой. Следует учитывать также тот факт, что трение щеток и коллектора приводят к тому, что изнашиваются, как щетки, так и коллектор. В результате приходится менять щетки или протачивать коллектор.
Если не осуществлять постоянного контроля за состоянием щеток и коллектора, то имеется высокая вероятность того, что устройство придется ремонтировать.
Асинхронные двигатели
Строение асинхронного двигателя
Конструкция асинхронного двигателя несколько отличается от конструкции коллекторного двигателя несмотря на то, что у него также имеется статор и ротор (якорь), при этом асинхронные двигатели могут быть, как однофазными, так и трехфазными. Как правило, бытовые электроприборы оснащаются однофазными асинхронными двигателями.
Достоинство асинхронных двигателей заключается в том, что они более бесшумные, поэтому их устанавливают в бытовых приборах, работа которых связана с критическими уровнями шумов при длительной работе.
Различают два типа асинхронных двигателей – конденсаторные и с пусковой обмоткой (бифилярные). Пусковая обмотка необходима лишь для запуска двигателя, после чего она отключается и в работе двигателя никакого участия не принимает.
Конденсаторные двигатели отличаются тем, что дополнительная конденсаторная обмотка работает постоянно.
Эта обмотка смещается по отношению к рабочей обмотке на 90 градусов. Благодаря такому построению, возможно менять направление вращения двигателя. Наличие конденсатора на двигателе свидетельствует о том, что это конденсаторный двигатель.
Если измерить сопротивление пусковой и рабочей обмоток, то можно легко определить тип асинхронного двигателя. Как правило, пусковая обмотка выполняется более тонким проводом и ее сопротивление больше в несколько раз, по сравнению с рабочей обмоткой. Нормальная работа таких двигателей обеспечивается за счет специального включающего устройства. Конденсаторные двигатели запускаются обычным выключателем, тумблером или кнопкой.
Варианты подключения однофазных асинхронных двигателей
Двигатели с пусковой обмоткой
Чтобы управлять работой асинхронным двигателем, имеющим пусковую обмотку, разработана специальная кнопка. Она состоит из трех контактов, один из которых отключается после включения устройства. Называется эта кнопка «ПНВС» и включает в себя средний контакт, который не фиксируется после включения и два крайних контакта с фиксацией.
Внешний вид кнопки ПНВС и состояние контактов после того как кнопка «пуск» отпущена
Если двигатель с пусковой обмоткой, то у него может быть 3 или 4 вывода. Измерив их сопротивление, можно узнать, какой из концов или каких 2 конца имеют отношение к пусковой обмотке.
У двигателя, имеющего 3 вывода, один из концов пусковой обмотки уже соединен с рабочей обмоткой. Как уже было сказано выше, рабочая обмотка всегда имеет меньшее сопротивление, по сравнению с пусковой. У двигателя с 4-мя выводами пусковую обмотку придется соединять с рабочей самостоятельно, на пусковой кнопке. В результате, получится также 3 вывода, которые принимают участие в работе двигателя:
- Один конец от рабочей обмотки.
- Другой конец от пусковой обмотки.
- Третий конец общий (соединение рабочей и пусковой обмотки).
Поэтому подключение таких двигателей ничем не отличается друг от друга, достаточно найти обмотки и соответствующим образом подключить их на реле ПНВС.
- Подключение однофазного двигателя с пусковой обмоткой посредством кнопки ПНВС.
Правильное подключение:
Три провода, выходящие из двигателя, подключаются так: провод, представляющий пусковую обмотку, крепится к среднему контакту (верхнему), а остальные два на крайние (тоже верхние) контакты. Питание 220 V подается на крайние контакты (нижние), при этом средний нижний контакт соединяется перемычкой с боковым контактом (нижним), который включает рабочую обмотку, но не общую, представляющую соединение рабочей и пусковой обмотки. В противном случае двигатель просто не запустится.
Конденсаторные двигатели
Существует три варианта (схемы) подключения конденсаторных двигателей к сети 220V. Без конденсаторов двигатель работать не будет. Он не запустится и будет гудеть. Такая длительная работа может привести к перегреву и выходу его из строя.

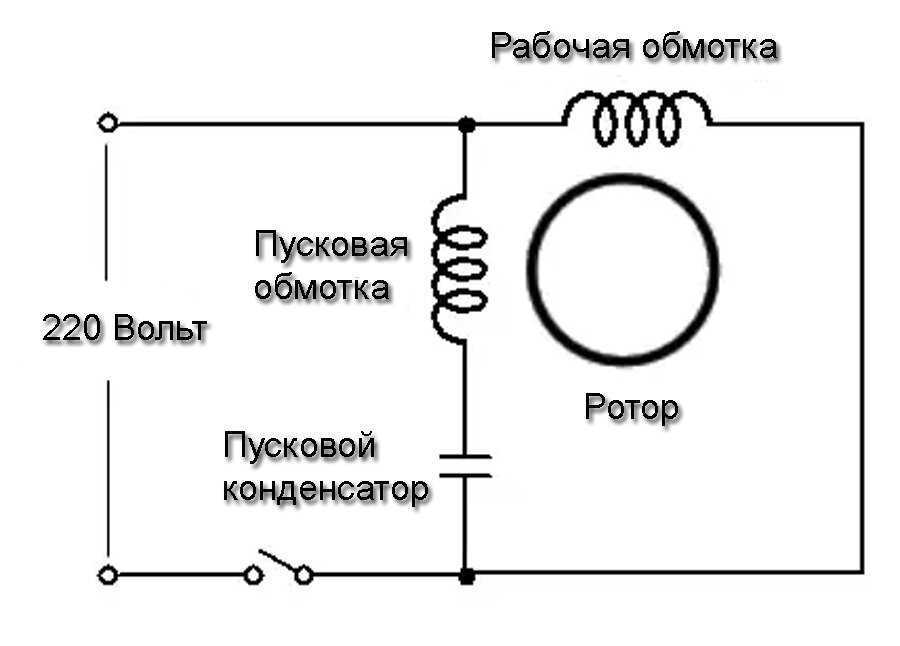

Первая схема связана с включением конденсатора в цепь питания конденсаторной обмотки. Подобная схема легко запускает двигатель, но его работа связана с низким К.П.Д. Схема, где конденсатор включен к цепи питания рабочей обмотки обладает лучшими показателями к.
п.д., но при этом возникают проблемы с пуском двигателя. Поэтому первая схема используется для условий с тяжелым пуском, если при этом не требуются высокие рабочие характеристики.
Схема с двумя конденсаторами
Третий вариант подключения связан с установкой 2-х конденсаторов, поэтому схема представляет что-то среднее между вышеописанными двумя вариантами. Схема располагается в середине и более детально ее подключение представлено на фото ниже. Для реализации такой схемы включения потребуется кнопка ПНВС. Она необходима лишь для того, чтобы кратковременно подключать второй конденсатор, на время разгона двигателя. После отключения пускового конденсатора в работе останется две обмотки, причем пусковая обмотка должна быть подключена через конденсатор.

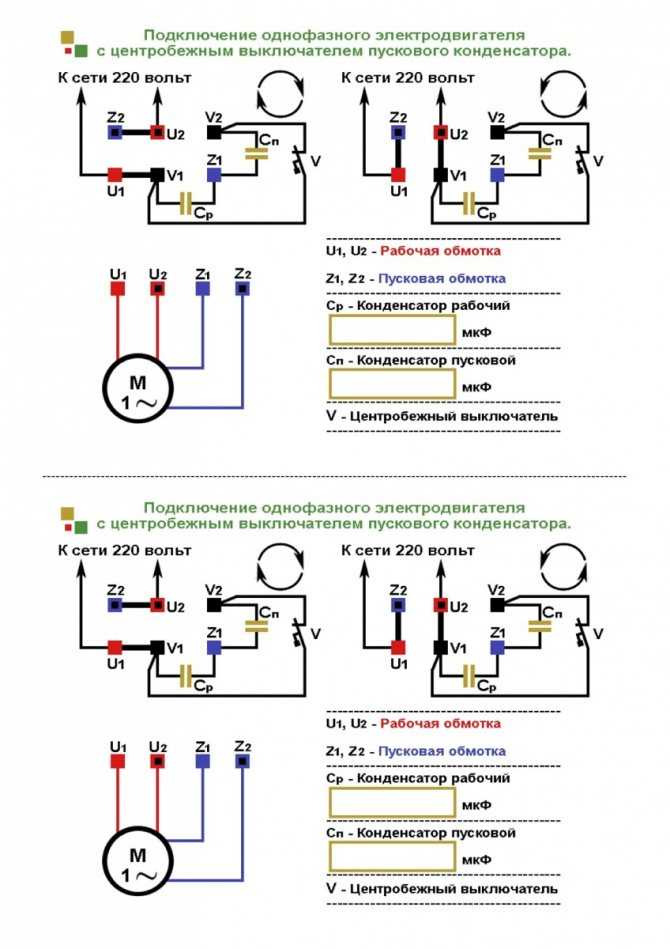

Подключение с двумя конденсаторами
Другие схемы подключения не требуют кнопки ПНВС, поскольку подключение конденсаторов фиксированное, на все время работы электродвигателя. Поэтому достаточно воспользоваться обычным автоматическим выключателем с фиксацией включенных контактов.
Подключение однофазного двигателя.
Watch this video on YouTube
Подбор емкости конденсаторов
Чтобы точно определить емкость конденсаторов для конкретного двигателя, придется заняться серьезными вычислениями и знаниями школьного уровня здесь не обойтись. При этом, на основании многолетних опытов установлено:
- Рабочие конденсаторы подбирают по емкости из расчета 70-80 мкф на 1 кВт мощности двигателя.
- Емкости пусковых конденсаторов должны быть, как минимум в 2 раза больше.
Очень важно позаботиться о том, чтобы их рабочее напряжение было, как минимум в полтора раза больше напряжения питающей сети. Для сети в 220V наиболее подходящими окажутся конденсаторы с рабочим напряжением в 400V. Пуск двигателя окажется менее проблемным, если применить специальные конденсаторы, хотя в основном применяются обычные конденсаторы. При этом следует знать, что для работы в сети переменного тока нельзя использовать электролитические конденсаторы.
Пусковые конденсаторы
Watch this video on YouTube
Как изменить направление вращения двигателя
Двигатели с пусковой и конденсаторной обмотками характеризуются тем, что можно легко поменять их направление вращения. Для этого нужно взять и поменять подключение концов вспомогательной обмотки, сохранив схему подключения двигателя в целом.
В заключение
В настоящее время, как ни странно, но все усложняется, в том числе и электродвигатели. Встречаются двигатели, особенно в стиральных машинах, которые самому подключить вряд ли удастся. Существуют и другие устройства со сложными двигателями, с количеством выводов, больше, чем 3 или 4. Остается только думать о том, какое их предназначение. Если нет соответствующих навыков, то очередное подключение такого двигателя может просто вывести его из строя, причем после этого вряд ли кто возьмется за его восстановление.
Что касается электроинструментов, в которых применяются в основном коллекторные двигатели, то устройство их настолько простое, что их может подключить любой человек, не будучи профессионалом в этом деле.
При этом следует заметить, что их работой управляет электронная схема, которая позволяет регулировать частоту вращения. Что касается электронной схемы, то здесь не каждый может разобраться, хотя ее после поломки можно легко заменить на исправную.
В настоящее время тенденции развития бытовых электроприборов связаны с тем, чтобы их ремонтом занимались профессионалы. Скорее всего, что это правильно, поскольку каждый должен заниматься своим делом.
Двухфазный режим (электродвигатели)
6.2.1
Может возникнуть вопрос: «Зачем начинать с двухфазного двигателя, чтобы объяснить однофазный двигатель?» Тем не менее, однофазный двигатель спроектирован так, чтобы его «обманули», заставив действовать как несбалансированный двухфазный двигатель при запуске, даже если он работает от однофазного источника при работе и на статоре имеются пусковые обмотки.
РИСУНОК 6.6 Многофазная конфигурация с концентрической обмоткой.
РИСУНОК 6.
7 Концентрическая обмотка однофазного четырехполюсного двигателя с двумя катушками на полюс. Сплошные линии обозначают наборы катушек основной обмотки; пунктирные линии обозначают наборы катушек вспомогательной обмотки.
РИСУНОК 6.8 Типичная намотанная катушка, готовая к установке.
Рассмотрим рисунок 6.11, на котором показана принципиальная схема сбалансированного двухполюсного двухфазного двигателя с синусоидально распределенными обмотками a и b, расположенными на статоре под углом 90° друг к другу. Пунктирные линии показывают синусоидальное распределение обмотки.
Показаны направления магнитных осей обмоток а и b для произвольно принятого положительного направления тока ia и ib. Мы признаем, что отдельные волны МДС всегда будут лежать на двух стационарных осях, но, безусловно, будут меняться
РИСУНОК 6.9 Сборка сердечника статора готова к установке катушки.
РИСУНОК 6.
10 Частично вставленный узел статор/катушка.
по величине и направлению при протекании в обмотках синусоидальных токов. Назовем особое положение вокруг внутренней части статора tys, измеренное от предполагаемого положительного направления оси обмотки против часовой стрелки (CCW). Предположим, что каждая обмотка имеет эффективное число синусоидально распределенных витков Ns. Тогда МДС в воздушных зазорах (по два на ось обмотки) каждой обмотки можно выразить в предположении о бесконечной магнитной цепи и МДС, равномерно распределенной по двум воздушным зазорам синусоидальным образом, следующим образом:0005
РИСУНОК 6.11 Принципиальная схема сбалансированного двухполюсного двухфазного двигателя.
, который представляет собой вращающуюся МДС, имеющую ту же постоянную величину, но вращающуюся по часовой стрелке. Подумайте еще раз, как вы меняете направление в однофазном двигателе, имеющем рабочую и пусковую обмотки. Не инвертируете ли вы ток в одной из обмоток (то есть либо в пусковой, либо в рабочей обмотке, но не в обеих)?
Таким образом, результаты, которые мы получили на данный момент, следующие:
• С одной уравновешенной симметричной обмоткой статора мы получили две вращающиеся волны МДС половинной амплитуды, одна идущая по часовой стрелке, а другая против часовой стрелки.
(Позже мы обсудим анализ двойного вращающегося поля однофазного двигателя и воспользуемся этой концепцией.)
• С двумя симметрично сбалансированными обмотками, расположенными под углом 90° друг к другу и работающими от двухфазного источника баланса, получается вращающееся магнитное поле постоянной амплитуды. Направление вращения зависит от направления тока в двух обмотках.
Давайте теперь свяжем, что происходит с вращающейся МДС при рассмотрении двух случаев для двухфазного двигателя с учетом однофазного двигателя.
1. Предположим, что обе уравновешенные симметричные обмотки возбуждаются от одного и того же источника напряжения. Это эквивалентно, конечно, однофазному возбуждению. Вернуться к уравнениям. (6.1), (6.2) и (6.9)), с источником возбуждения равным
Следовательно, мы снова имеем две равные МДС, вращающиеся в противоположных направлениях. Первый член mmf вращается против часовой стрелки. Что это означает применительно к однофазному двигателю? Не может быть пускового момента при равном токе возбуждения, что означает, что две обмотки (пусковая и рабочая) идентичны по электрическим характеристикам.
2. Что делать, если две обмотки имеют разные электрические характеристики и разное количество витков? Обратите внимание на следующее:
Что это значит? У нас есть две неравные величины МДС, первая меньше и вращается по часовой стрелке, а вторая больше и вращается против часовой стрелки. Таким образом, чистая МДФ вращается против часовой стрелки в точке coe. Не предлагает ли это метод, с помощью которого мы можем запустить однофазный двигатель? Все, что нам нужно, это две обмотки с разными электрическими характеристиками, чтобы заставить двигатель двигаться, поскольку одна ммс больше другой. В однофазном двигателе одна обмотка (пусковая) разомкнута. Другая обмотка (бег) создает двойное вращающееся поле по уравнению. (6.5), и мы покажем, что крутящий момент, создаваемый МДС по часовой и против часовой стрелки, приведет к чистому крутящему моменту, который будет ускорять двигатель в направлении, которое дает пусковая обмотка при начальном вращении.
Теперь мы показали, что однофазный двигатель может создавать вращающееся поле в условиях запуска и работы.
Перейдем теперь к разработке динамических уравнений для решения переходной характеристики. Из этих уравнений мы определим установившуюся схему, которую можно использовать для расчетов производительности.
все, что вам нужно знать – Блог CLR
Электродвигатели позволяют нам получать механическую энергию самым простым и эффективным способом. В зависимости от количество фаз питания , мы можем найти однофазные , двухфазные и трехфазные двигатели с спиральной пусковой обмоткой и с витой пусковой обмоткой с конденсатором . И выбор того или иного будет зависеть от необходимой мощности .
Если вы участвуете в проекте и не знаете, какой тип двигателя вам следует использовать, этот пост будет вам интересен! В нем мы расскажем вам о каждом моторе и их отличиях. Давайте приступим!
Что такое однофазный двигатель?
Однофазный двигатель представляет собой электрическую вращающуюся машину , которая может превращать электрическую энергию в механическую энергию .
Работает от однофазного источника питания . Они содержат два типа проводки : горячую и нейтральную. Их мощность может достигать 3Kw и напряжения питания изменяются в унисон.
У них только одиночное переменное напряжение . Схема работает с два провода и ток по ним всегда одинаков.
В большинстве случаев это небольшие двигатели с ограниченным крутящим моментом . Однако есть однофазные двигатели мощностью до 10 л.с., которые могут работать с подключениями до 440В.
Не создают вращающегося магнитного поля; они могут генерировать только альтернативное поле , что означает, что им нужен конденсатор для запуска.
Легко ремонтируются и техническое обслуживание, а также по доступной цене .
Этот тип двигателя используется в основном в домах, офисах, магазинах и небольших непромышленных компаниях . Их наиболее распространенное использование включает бытовую технику, домашнее и коммерческое HVAC и другие приборы, такие как дрели, кондиционеры и системы открывания и закрывания гаражных ворот.
Вам может быть интересно: Советы по выбору малых электродвигателей
Что такое двухфазный двигатель?
Двухфазный двигатель представляет собой систему, имеющую два напряжения на расстоянии 90 градусов друг от друга , которая в настоящее время больше не используется. Генератор состоит из двух обмоток, расположенных под углом 90 градусов друг к другу.
Требуются 2 провода под напряжением и один провод заземления, которые работают в двух фазах . Один увеличивает ток до 240 В для движения, а другой поддерживает плавность тока для использования двигателя.
Что такое трехфазный двигатель?
Трехфазный двигатель представляет собой электрическую машину , преобразующую электрическую механическую энергию посредством электромагнитных взаимодействий . Некоторые электродвигатели обратимы — они могут преобразовывать механическую энергию в электрическую, действуя как генераторы.
Они работают с использованием трехфазного источника питания . Они питаются от трех переменных токов одинаковой частоты , пик которых приходится на переменные моменты. Они могут иметь мощность от до 300 кВт и скорость в диапазоне от 900 до 3600 об/мин .
Трехжильные линии используются для передачи, но для конечного использования требуются 4-жильные кабели, которые соответствуют 3 фазам плюс нейтраль.
Трехфазная электроэнергия является наиболее распространенным методом , используемым в электрических сетях по всему миру, поскольку он передает больше энергии и находит значительное применение в электросетях 9005 промышленный сектор .
Во-первых, нам нужно различать тип установки и ток , протекающий через нее. В связи с этим отличие однофазного тока от трехфазного тока заключается в том, что однофазный ток передается по одной линии. Кроме того, поскольку имеется только одна фаза или переменный ток, напряжение не изменяется .
Однофазные двигатели используются, когда 9Трехфазная система 0058 недоступна и / или для ограниченной мощности — они обычно используются для мощностью менее 2 кВт или 3 кВт .
Трехфазные двигатели обычно находят более широкое применение в промышленности , поскольку их мощность более чем на 150% больше, чем у однофазных двигателей, и создается трехфазное вращающееся магнитное поле .
При работе однофазный двигатель может быть шумным и создавать вибрации , трехфазные двигатели дороже, но они не создают этих вибраций и менее шумны.
В CLR мы ежедневно работаем с однофазными двигателями , проектируем и производим редукторов для достижения идеального движения. Наши истории успеха включают систему складывания боковых зеркал для легковых и грузовых автомобилей , которая может выполнять более 50 000 циклов — на 100 % больше, чем то, что было первоначально запрошено нашим клиентом, Volkswagen .
