Схема подключения электродвигателя 380 через пускатель и кнопку пуск стоп: 5 схем подключения пускателя, схема подключения через кнопки пуск стоп

Содержание

Схема Подключения Пускателя Через Кнопку Пуск Стоп

Контакты КМ2. Как подключить магнитный пускатель в однофазной сети Схема подключения электродвигателя с тепловым реле и защитным автоматом Как выбрать автоматический выключатель автомат для защиты схемы?

В случае перегрузки тепловой датчик Р сработает и разорвет контакт Р, машина остановится.

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Питание кнопок взято с клеммы силовых контактов пускателя, цифра 1.

Траверса с силовыми контактами прикреплена к подвижному сердечнику якорю. Если температура на любой из этих фаз достигает критического значения, выполняется автоматическое отключение.

С его помощью включают и отключают питание. Устройство будет работать надежно, если местом его установки будет поверхность прямая, плоская и расположенная вертикально.

Схема подключения выносного пускателя позволяет разместить устройства безопасности. Провод, питающий электродвигатель, подключается к трем клеммам 2, 4, 6 любого пускателя.

В зависимости от номинала напряжения самой катушки и используемого напряжения питающей сети, будет разная схема подключения катушки. Времена, когда коммутация трехфазных асинхронных электродвигателей осуществлялась посредством ручных рубильников, давно миновали.

Контакторы и пускатели — в чем разница

Кнопки для управления электродвигателем входят в состав кнопочных постов, кнопочные посты могут быть однокнопочные, двухкнопочные, трехкнопочные и т. Подробнее — переходите по ссылке. Есть возможность установить единый кнопочный пост для управления большим количеством магнитных пускателей при расположении электроустановок в разных местах и на большом удалении. Далее схема работает по алгоритму, зависящему от направления вращения мотора.

Контактор производит аналогичные подключения, как и пускатель, только электропотребители имеют большую мощность, соответственно и размеры у контактора значительно больше, и контакты у контактора значительно мощней. Принцип схемы базируется на электромагнитной индукции используемой катушки с вспомогательными и рабочими контактами.

Чтобы понять, как подключить магнитный пускатель, изобразим комбинированную схему, с изображением деталей: В нашем случае используется однофазный источник питания V , разнесенные кнопки управления, защитное термореле, и собственно магнитный пускатель. Например для двигателя на 4кВт, можно ставить автомат на 10А.

Подробнее — переходите по ссылке. Это является важным аспектом, ведь при неверном подсоединении сердечник может сгореть или не будет запускать полностью нужные контакторы.

Контакты коммутирующего прибора необходимо разделять на силовые и управляющие. Управляющая цепь коммутируется между двумя любыми фазами.

Устанавливать магнитный пускатель в помещении, где смонтированы устройства с током от А, категорически нельзя. Если перебросить фазы на соответствующих контактах, то легко добиться такого эффекта от любого моторного устройства.

Читайте также: Песчаная подушка для кабеля

Устройство и принцип работы

Тепловое реле обезопасит электрический двигатель от неисправностей и аварийных ситуаций, которые могут возникнуть при пропадании одной из фаз Подключают реле к выводу с магнитным пускателем.

Данную схему допустимо применять для коммутации в работе с асинхронными двигателями. Реализация этого алгоритма производится с помощью замыкания в МП вспомогательных контактов.

Перед подключением электродвигателя необходимо убедится в правильности схемы соединения обмоток электродвигателя в соответствии с его паспортными данными. Существуют также катушки на 12, 24, 36, 42, вольт, поэтому, прежде чем подать напряжение на катушку, вы должны точно знать ее номинальное рабочее напряжение.

Электрические соединения нужно сверить со схемой. Принцип работы В нормальном отключенном состоянии размыкание контактам магнитопровода обеспечивает установленная внутри пружина, приподнимающая верхнюю часть устройства.

Чаще всего она зеленого цвета, хотя может быть и черного. Видео по теме. Есть возможность установить единый кнопочный пост для управления большим количеством магнитных пускателей при расположении электроустановок в разных местах и на большом удалении. В первом случае он будет работать плавно, но не сможет развить полную мощность.

Источником его является нажатая пусковая кнопка, открывающая путь для подачи напряжения к управляющей катушке. Схема МП для реверса организовывается на паре одинаковых устройств.

При этом фаза А через КМ2. Схема подключения выносного пускателя позволяет разместить устройства безопасности. Контактор производит аналогичные подключения, как и пускатель, только электропотребители имеют большую мощность, соответственно и размеры у контактора значительно больше, и контакты у контактора значительно мощней. Прежде всего выбираем сколько «полюсов», в трехфазной схеме питания естественно нужен будет трехполюсный автомат, а в сети вольт как правило, двохполюсный автомат, хотя будет достаточно и однополюсного. Выпрямляясь, пружина делает толчок, и верхняя часть магнитопровода оказывается вверху.

9 комментариев

При включении напряжения на катушку магнитного пускателя якорь моментально притягивается к сердечнику, замыкая тем самым силовые контакты и вспомогательные, которые подают в систему управления сигнал о запуске или отключении устройства.

Электрические соединения нужно сверить со схемой.

Была ли Вам полезна данная статья? Три фазы подают на входы, обозначенные на плане, как L1, L2, L3. В это же время происходит расщепление нормально замкнутых контактов БК1 перед реверсной кнопкой.

Для реализации этого варианта в схему с одним МП добавляют еще одну сигнальную цепь. Выводы и полезное видео по теме Подробности об устройстве и подключении контактора: Практическая помощь в подключении МП: По приведенным схемам можно подключить магнитный пускатель своими руками как к сети , так и В. Пишите в комментариях!

Статья по теме: Энергоаудит зданий

Схема подключения магнитного пускателя на 380 В

Нагрузка подается на выходы обоих устройств. Различают два вида контактов блокировки: нормально закрытые, нормально разомкнутые. Для большей наглядности условно отметим их питающие клеммы цифрами 1—3—5, а те, к которым подключен двигатель как 2—4—6. Кроме непосредственной задачи, коммутации и управления нагрузкой с большим током, еще одной немаловажной особенностью есть возможность автоматического «отключения» оборудования при «пропадание» электричества.

Реверсивный магнитный пускатель Для реверсирования двигателя необходимо два магнитных пускателя и три управляющие кнопки. Схема МП для реверса организовывается на паре одинаковых устройств.

Кнопки для управления электродвигателем входят в состав кнопочных постов, кнопочные посты могут быть однокнопочные, двухкнопочные, трехкнопочные и т. Примерная схема включения пускателя и реле времени в таком режиме будет иметь следующий вид: Специфические виды пускателей и схемы их работы Помимо типичных задач, эти устройства, в силу своего функционала, могут использоваться и в более специфических условиях. По сути, это электромагнитные реле. Ввод в схему теплового реле В промежутке между магнитным пускателем и асинхронным электродвигателем последовательно подсоединяют тепловое реле. Изменений по фазе А не происходит.

на 220В, 380В, с тепловым реле и кнопками управления

Пример HTML-страницы

Магнитный пускатель наиболее часто используется для управления электродвигателями. Хотя есть у него и другие сферы применения: управление освещением, отоплением, коммутация мощных нагрузок. Их включение и отключение может выполняться как вручную, при помощи кнопок управления, так и с применением систем автоматики. О подключении кнопок управления к магнитному пускателю мы и поговорим.

Содержание

  1. Кнопки управления пускателей
  2. Магнитный пускатель
  3. Схема управления пускателем на 220 В
  4. Схема управления пускателем на 380 В
  5. Подключение теплового реле в схему пускателя
  6. Проверка работоспособности схемы

Кнопки управления пускателей

В общем случае потребуется две кнопки: одна для включения и одна для отключения. Обратите внимание, что у них для управления пускателем используются разные по назначению контакты. У кнопки «Стоп» они нормально замкнуты, то есть, если кнопка не нажата, группа контактов замкнута, и размыкается при активации кнопки.

У кнопки «Пуск» все наоборот.

Эти устройства могут содержать или только конкретный, нужный для работы элемент, либо быть универсальными, включая в себя и по одному замкнутому и разомкнутому контакту. В этом случае необходимо выбрать правильный.

Производители обычно снабжают свою продукцию символьными обозначениями, позволяющими определить назначение той или оной контактной группы. Стоповую кнопку обычно окрашивают в красный цвет. Цвет пусковой традиционно черный, то приветствуется зеленый, который соответствует сигналу «Включено» или «Включить». Такие кнопки используются, в основном, на дверях шкафов и панелях управления двигателями станков.

Орлов Анатолий Владимирович

Начальник службы РЗиА Новгородских электрических сетей

Задать вопрос

Для дистанционного управления используются кнопочные станции, содержащие две кнопки в одном корпусе. Станция соединяется с местом установки пускателя с помощью контрольного кабеля. В нем должно быть не менее трех жил, сечение которых может быть небольшим.

Простейшая рабочая схема пускателя с тепловым реле

Магнитный пускатель

Теперь о том, на что следует обратить внимание, рассматривая сам пускатель перед его подключением. Самое важное – напряжение катушки управления, которое указано либо на ней самой, либо неподалеку. Если надпись гласит 220 В АС (или рядом с 220 стоит значок переменного тока), то для работы схемы управления потребуется фаза и ноль.

Интересное видео о работе магнитного пускателя смотрите ниже:

Если же это 380 В АС (того же переменного тока), то управлять пускателем будут две фазы. В процессе описания работы схемы управления будет понятно, в чем отличие.

При любых других значениях напряжения, наличии знака постоянного тока или букв DC подключить изделие к сети не получится. Оно предназначено для других цепей.

Еще нам потребуется использовать дополнительный контакт пускателя, называемый блок-контактом. У большинства аппаратов он маркируется цифрами 13НО (13NO, просто 13) и 14НО (14NO, 14).

Орлов Анатолий Владимирович

Начальник службы РЗиА Новгородских электрических сетей

Задать вопрос

Буквы НО означают «нормально открытый», то есть замыкается он только на притянутом пускателе, что при желании можно проверить мультиметром. Встречаются пускатели, имеющие нормально замкнутые дополнительные контакты, они не годятся для рассматриваемой схемы управления.

Силовые контакты предназначены для подключения нагрузки, которой они и управляют.

У разных производителей их маркировка отличается, но при их определении сложностей не возникает. Итак, крепим пускатель к поверхности или DIN-рейке в месте его постоянной дислокации, прокладываем силовые и контрольные кабели, начинаем подключение.

Схема управления пускателем на 220 В

Один мудрец сказал: есть 44 схемы подключения кнопок к магнитному пускателю, из которых 3 работают, а остальные – нет. Но правильная – только одна. Про нее и поговорим (смотри схему ниже). Подключение силовых цепей лучше оставить на потом. Так будет проще доступ к винтам катушки, которые всегда перекрываются проводами основной цепи. Для питания цепей управления используем один из фазных контактов, от которой проводник отправляем на один из выводов кнопки «Стоп».

Это может быть или проводник, или жила кабеля.

От кнопки стоп пойдут уже два провода: один к кнопке «Пуск», второй – на блок-контакт пускателя.

Для этого между кнопками ставится перемычка, а к одной из них в месте ее подключения добавляется жила кабеля к пускателю. Со второго вывода кнопки «Пуск» тоже идут два провода: один на второй вывод блок-контакта, второй – к выводу «А1» катушки управления.

При подключении кнопок кабелем перемычка ставится уже на пускателе, к ней подключается третья жила. Второй вывод от катушки (А2) подключается к нулевой клемме. В принципе нет разницы, в каком порядке подключать вывода кнопок и блок-контакта. Желательно только именно вывод «А2» катушки управления соединить с нулевым проводником. Любой электрик ожидает, что нулевой потенциал будет только там.

Орлов Анатолий Владимирович

Начальник службы РЗиА Новгородских электрических сетей

Задать вопрос

Теперь можно подключить провода или кабели силовой цепи, не позабыв о том, что рядом с одним из них на входе присутствует провод на схему управления. И только с этой стороны на пускатель подается питание (традиционно – сверху). Попытка подключить кнопки на выход пускателя ни к чему не приведет.

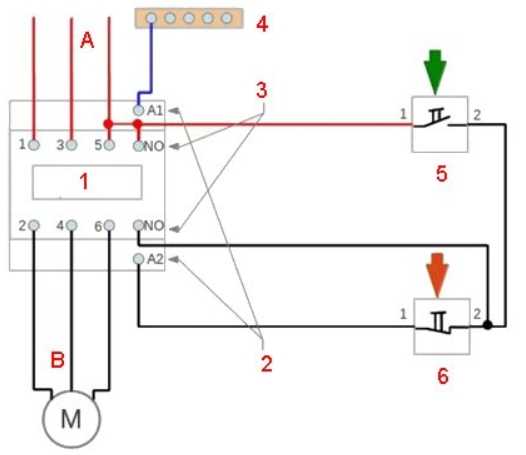

Схема управления пускателем на 380 В

Все то же самое, но для того, чтобы катушка заработала, проводник от вывода «А2» надо подключить не к нулевой шинке, а к любой другой фазе, не использующейся до этого. Вся схема будет работать от двух фаз.

Подключение теплового реле в схему пускателя

Тепловое реле используется для защиты электродвигателя от перегрузки. Конечно, автоматическим выключателем он защищается при этом все равно, но его теплового элемента для этой цели недостаточно. И его нельзя настроить точно на номинальный ток мотора. Принцип работы теплового реле тот же, что и в автоматическом выключателе.

Ток проходит по греющим элементам, если его величина превысит заданную – отгибается биметаллическая пластинка и переключает контактики.

В этом есть еще одно отличие от автоматического выключателя: само тепловое реле ничего не отключает. Оно просто дает сигнал к отключению. Который нужно правильно использовать. Силовые контакты теплового реле позволяют подключать его к пускателю напрямую, без проводов. Для этого каждый модельный ряд изделий взаимно дополняет друг друга. Например, ИЭК выпускает тепловые реле для своих пускателей, АВВ – своих. И так у каждого производителя. Но изделия разных фирм не стыкуются друг с другом.

Тепловые реле также могут иметь два независимых контакта: нормально замкнуты и нормально разомкнутый. Нам понадобится замкнутый – как в случае с кнопкой «Стоп». Тем более, что и функционально он будет работать так же, как эта кнопка: разрывать цепь питания катушки пускателя, чтобы он отпал.

Теперь потребуется врезать найденные контакты в схему управления. Теоретически это можно сделать почти в любом месте, но традиционно он подключается после катушки.

В описанном выше случае для этого потребуется от вывода «А2» отправить провод на контакт теплового реле, а от второго его контакта – уже туда, где до этого был подключен проводник. В случае с управлением от 220 В это – нулевая шинка, с 380 В – фаза на пускателе. Срабатывание теплового реле у большинства моделей никак не заметно.

Для возврата его в исходное состояние на панели прибора есть небольшая кнопочка, которая перекидывает контакты при нажатии. Но это нужно делать не сразу, а дать реле остыть, иначе контакты не зафиксируются. Перед включением в работу после монтажа кнопку лучше нажать, исключив возможное переключение контактной системы в ходе транспортировки из-за тряски и вибраций.

Интересное видео о работе магнитного пускателя:

Проверка работоспособности схемы

Для того, чтобы понять, правильно собрана схема или нет, нагрузку к пускателю лучше не подключать, оставив его нижние силовые клеммы свободными. Так вы обезопасите коммутируемое оборудование от лишних проблем. Включаем автоматический выключатель, подающий напряжение на испытуемый объект.

Само собой разумеется, пока идет монтаж, он должен быть отключен. А также любым доступным способом предотвращено случайное его включение посторонними лицами. Если после подачи напряжения пускатель не включился самостоятельно – уже хорошо.

Нажимаем на кнопку «Пуск», пускатель должен включиться. Если нет – проверяем замкнутое положение контактов кнопки «Стоп» и состояние теплового реле.

При диагностике неисправности помогает однополюсный указатель напряжения, которым можно легко проверить прохождение фазы через кнопку «Стоп» до кнопки «Пуск». Если при отпускании кнопки «Пуск» пускатель не фиксируется, а отпадает – неправильно подключены блок-контакты.

Орлов Анатолий Владимирович

Начальник службы РЗиА Новгородских электрических сетей

Задать вопрос

Проверьте – они должны подключиться параллельно этой кнопке. Правильно подключенный пускатель должен фиксироваться во включенном положении при механическом нажатии на подвижную часть магнитопровода.

Теперь проверяем работу теплового реле. Включаем пускатель и аккуратно отсоединяем любой проводок от контактов реле. Пускатель должен отпасть.

Обзор продуктов | Шнайдер Электрик

  • Жилой сектор и малый бизнес

  • Автоматизация и управление зданием

  • Низковольтные изделия и системы

  • se.com/ww/en/work/products/solar/»>

    Аккумулятор солнечной энергии и энергии

  • Доступ к энергии

  • Распределение среднего напряжения и автоматизация сети

  • Критическая мощность, охлаждение и стойки

  • se.com/ww/en/work/products/industrial-automation-control/»>

    Промышленная автоматизация и управление

Верхние диапазоны

Верхние диапазоны

Верхние диапазоны

Верхние диапазоны

Верхние диапазоны

Верхние диапазоны

Верхние диапазоны

Верхние диапазоны

  • Диапазоны: 77

  • Диапазоны: 57

  • Диапазоны: 37

  • Ассортимент: 26

    Откройте для себя широкий выбор кнопок, переключателей и сигнальных ламп для большинства промышленных применений. Ассортимент Harmony, доступный по всему миру в версиях из металла и пластика, отвечает вашим потребностям в надежной…

  • Диапазоны: 33

  • Диапазоны: 56

  • Диапазоны: 27

    Системы привода с регулируемой скоростью предлагают широкий спектр полностью протестированных и готовых к подключению решений для управления двигателем. Начиная от компактных предварительно спроектированных систем и заканчивая комплексными решениями, спроектированными по индивидуальному заказу…

  • Диапазоны: 33

    Являясь крупнейшей в мире линейкой контакторов, серия TeSys предлагает высокую надежность с длительным механическим и электрическим сроком службы, а также полную линейку принадлежностей для управления двигателем и нагрузкой…

Схемы подключения магнитного пускателя на 220 В и 380 В + как подключить контактор своими руками

Магнитный пускатель — устройство, отвечающее за бесперебойную и соответствующую нормам работу оборудования. С его помощью осуществляется распределение питающего напряжения и контролируется работа подключенных нагрузок.

Чаще всего питается от электродвигателей. И через него двигатель реверсируется, останавливается. Все эти манипуляции позволят правильно подключить магнитный пускатель, который можно собрать самостоятельно.

В этом материале мы расскажем об устройстве и принципах работы магнитного пускателя, а также разберемся в тонкостях подключения устройства.

Содержание статьи:

  • Отличие магнитного пускателя от контактора
  • Устройство и назначение устройства
    • Назначение магнитного пускателя
    • Устройство и назначение
  • Особенности монтажа пускателя
  • Популярные схемы подключения МП
  • Тонкости подключения устройства к цепи 220 90 В Особенности 90802
  • Изменить цепь управления
  • 3-фазное подключение к сети
  • Вход в цепь термореле
  • Пуск двигателя с обратным ходом
    • Управление реверсом двигателя
    • Работа силовой цепи
  • Выводы и полезное видео по теме

    • Отличие магнитного пускателя от контактора

    Часто при выборе коммутационного устройства возникает путаница между магнитными пускателями (МП ) и контакторы. Эти устройства, несмотря на их сходство по многим характеристикам, все же представляют собой разные концепции. Магнитный пускатель объединяет ряд устройств, они соединяются в одном блоке управления.

    В состав МП может входить несколько контакторов, плюс защитные устройства, специальные пульты, элементы управления. Все это заключено в корпус, имеющий некоторую степень влаго- и пылезащиты. С помощью этих устройств в основном контролируют работу асинхронных двигателей.

    Предельное напряжение, при котором работает магнитный пускатель, зависит от электромагнитного индуктора. Существуют МП небольших номиналов — 12, 24, 110 В, но чаще всего применяются на 220 и 380 В

    Контактор — это неразъемное устройство с набором функций, предусмотренных конкретной конструкцией. В то время как пускатели используются в довольно сложных цепях, контакторы в основном присутствуют в простых цепях.

    Устройство и назначение устройства

    Сравнивая подключение МП и контактора, можно сделать вывод, что первое устройство отличается от второго тем, что оно используется для пуска электродвигателя. Можно даже сказать, что МП — это тот самый контактор, который управляет электродвигателем.

    Разница настолько условна, что в последнее время многие производители называют контакторами MP AC, но с малыми габаритами. Да и постоянное совершенствование контакторов сделало их универсальными, ведь они стали многофункциональными.

    Назначение магнитных пускателей

    Встраивание МП и контакторов в электрические сети, транспортирующие ток с переменным или постоянным напряжением. Их действие основано на электромагнитной индукции.

    Устройство оснащено сигнальными контактами и теми, через которые подается питание. Первые называются вспомогательными, вторые – рабочими.

    Кнопки пуска, которыми оборудована схема, обеспечивают удобное управление. Если вам нужно отключить нагрузку, просто используйте кнопку «Стоп». В этом случае подача напряжения на катушку пускателя прекратится и цепь разорвется

    МП дистанционного управления электроустановками, в том числе электродвигателями. Роль их как защиты нулевая — только пропадает напряжение или хотя бы падает до предела ниже 50%, силовые контакты размыкаются.

    После остановки оборудования, в цепи которого установлен контактор, оно никогда не включится само по себе. Для этого необходимо нажать клавишу «Старт».

    Для безопасности это очень важный момент, так как полностью исключены несчастные случаи, вызванные самопроизвольным включением электроустановки.

    Пускатели, в цепь которых включены, защищают электродвигатель или другую установку от длительных перегрузок. Эти реле могут быть биполярными (TRN) или однополярными (TRP). Срабатывание происходит под действием протекающего через них тока перегрузки двигателя.

    Устройство и принцип действия

    Для корректной работы МП необходимо придерживаться определенных правил монтажа, иметь представление об основах релейной техники, правильно выбирать схему питания оборудования.

    Поскольку устройства рассчитаны на работу в течение короткого промежутка времени, наиболее популярными являются МФ с нормально разомкнутыми контактами. Наибольшим спросом пользуются МП серии PME, PAE.

    Первые встраиваются в сигнальные цепи электродвигателей мощностью 0,27 — 10 кВт. Второй — мощностью 4 — 75 кВт. Рассчитаны на напряжение 220, 380 В.

    Возможны четыре варианта:

    • открытые;
    • защищенный;
    • пыленепроницаемый;
    • пыленепроницаемый.

    Пускатели ПМЭ включают в свою конструкцию двухфазное реле ТРН. В пускателе серии РАЕ количество встроенных реле зависит от номинала.

    Буквы обозначают тип устройства, за которыми следуют цифры — от 1 до 6 — значение. Вторая цифра – производительность. Один обозначает нереверсивное магнитное поле без тепловой защиты, два — то же, но с тепловой защитой, три — реверсивное, без тепловой защиты, четыре — с тепловой защитой, реверсивное

    При напряжении около 95 % от номинального значения катушки пускателя способен обеспечить надежную работу.

    МП состоит из следующих основных узлов:

    • ядро;
    • электромагнитная катушка;
    • Анкеры
    • рама;
    • механические датчики работы;
    • Контакторные группы — центральная и вторичная.

    Также в конструкцию могут быть включены в качестве дополнительных элементов защитное реле, электропредохранители, дополнительный набор клемм, пусковое устройство.

    МП включает в свою конструкцию основание (1), неподвижные контакты (2), пружину (3), сердечник (4), дроссель (5), якорь (6), пружину (7), контактную перемычку (8), пружину (9), дуговая камера (10), нагревательный элемент (11)

    По сути это реле, но оно отключает гораздо больший ток. Так как электромагниты этого устройства довольно мощные, то и скорость срабатывания у него высокая.

    Электромагнит в виде катушки с большим числом витков рассчитан на напряжение 24 — 660 В. Который расположен на сердечнике, для преодоления усилия пружины нужна большая мощность.

    Последний предназначен для быстрого отключения контактов, скорость которого зависит от величины электрической дуги. Чем быстрее происходит размыкание, тем меньше дуга и в лучшем состоянии будут сами контакты.

    Нормальное состояние, когда контакты разомкнуты. При этом пружина удерживает верхнюю часть магнитопровода в приподнятом состоянии.

    При подаче питания на магнитный пускатель ток протекает через катушку и образует электромагнитное поле. Он притягивает подвижную часть магнитопровода, сжимая пружину. Контакты замыкаются, на нагрузку подается питание, в результате она включается в работу.

    В случае сбоя питания электромагнитное поле исчезает. Распрямляясь, пружина делает толчок, и верхняя часть магнитопровода оказывается наверху. В результате контакты расходятся и питание на нагрузку пропадает.

    Некоторые модели пускателей оснащены ограничителями перенапряжения, которые используются в полупроводниковых системах управления.

    Вы можете вручную управлять работой системы, нажав на якорь, чтобы почувствовать силу сокращения пружины. Как раз сила сжатия справляется с магнитным полем. При полном опускании анкеров контакты, сбрасываемые пружиной, размыкаются

    Питание катушки управления после подключения магнитного пускателя осуществляется от переменного тока, но род тока для данного устройства значения не имеет.

    Пускатели, как правило, оснащены контактами двух типов: силовыми и блокировочными. Через первые подключается нагрузка, а вторые защищают от некорректных действий при подключении.

    Мощность МП может быть 3 или 4 пары, все зависит от конструкции устройства. В каждой из пар имеются как подвижные, так и неподвижные контакты, соединенные с выводами, расположенными на корпусе, посредством металлических пластин.

    Первые отличаются тем, что на нагрузку постоянно подается питание. Вывод из эксплуатации происходит только после срабатывания стартера.

    Контакторы с нормально разомкнутыми контактами находятся под напряжением исключительно во время работы пускателя.

    Существует два типа контактов блокировки: нормально замкнутый и нормально разомкнутый. Первый тип контакта имеет кнопку «Стоп», а нормально разомкнутый — «Пуск»

    Нормально замкнутые отличаются тем, что на нагрузку постоянно подается питание, а отключение происходит только после срабатывания пускателя. Контакторы с нормально разомкнутыми контактами находятся под напряжением исключительно во время работы пускателя.

    Особенности монтажа пускателя

    Неправильная установка магнитного пускателя может иметь последствия в виде ложных срабатываний. Во избежание этого нельзя выделять участки, подверженные вибрации, толчкам, ударам.

    Конструктивно МП выполнен так, что его можно монтировать в электрощит, но с соблюдением правил. Устройство будет надежно работать, если место его установки представляет собой прямую, ровную и вертикальную поверхность.

    Тепловые реле не должны нагреваться от внешних источников тепла, что отрицательно скажется на работе устройства. По этой причине их нельзя размещать в местах, подверженных воздействию тепла.

    Категорически нельзя устанавливать магнитный пускатель в помещении, где монтируются приборы с силой тока 150 А. Включение и выключение этих устройств провоцирует быстрый удар.

    Медные провода должны быть залужены перед подключением. Если они скручены, их концы скручивают перед лужением. У алюминиевых проводов концы зачищают напильником, затем покрывают пастой или техническим вазелином

    Для предотвращения перекоса пружинных шайб, расположенных в контактном зажиме пускателя, конец проводника загибают П-образно или в кольцо. Когда нужно подключить к зажиму 2 проводника, необходимо, чтобы их концы были прямыми и располагались с двух сторон винта зажима.

    Включению в работу стартера должен предшествовать осмотр, проверка исправности всех элементов. Движущиеся части должны перемещаться вручную. Электрические соединения должны быть проверены с цепью.

    Популярные схемы подключения МП

    Чаще всего используют схему подключения с одним устройством. Для подключения его основных элементов используется 3-х жильный и два разомкнутых контакта на случай отключения устройства.

    Это предельно простая схема. Он собирается, когда автоматический переключатель QF закрывается. Предохранитель ПУ защищает от короткого замыкания (КЗ)

    В нормальных условиях реле P замкнуто. Когда вы нажимаете кнопку «Старт», цепь замыкается. Нажатие кнопки «Стоп» разбирает схему. В случае перегрузки термодатчик Р сработает и разомкнет контакт Р, машина остановится.

    В этой схеме большое значение имеет номинальное напряжение катушки. При напряжении на нем 220 В, на двигателе 380 В, при соединении в звезду такая схема не подходит.

    Для этого используется схема с нейтральным проводником. Его целесообразно применять в случае соединения обмоток двигателя треугольником.

    Тонкости подключения устройства к сети 220 В

    Независимо от того, как решено подключение магнитного пускателя, в проекте должны быть две цепи — силовая и сигнальная. Через первый подается напряжение, а вторым управляется работа оборудования.

    Характеристики цепи питания

    Питание для МП подключается через контакты, обычно обозначаемые символами А1 и А2. Получают напряжение 220 В, если сама катушка рассчитана на такое напряжение.

    «Фазу» удобнее подключать к А2, хотя принципиальной разницы в подключении нет. Источник питания подключается к контактам внизу на корпусе.

    Тип напряжения значения не имеет, основное все дело в том, что номинал не выходит за пределы 220 В.

    Через магнитный пускатель, оснащенный катушкой 220 В, можно подавать напряжение от дизеля и ветряка, аккумуляторной батареи и др. источников.Снимается с клемм Т1, Т2, Т3

    Недостатком этого варианта подключения является тот факт, что вам нужно манипулировать вилкой для ее включения или выключения. Схему можно улучшить, установив перед МП автомат. С его помощью включать и выключать питание.

    Изменение цепи управления

    Эти изменения не касаются силовой цепи; в этом случае модернизируется только схема управления. Вся схема в целом претерпевает незначительные изменения.

    Когда клавиши находятся в одном корпусе, сборка называется «кнопочной стойкой». Любой из них имеет пару входов и пару выходов. Клавиша «Пуск» имеет нормально разомкнутые (NC) клеммы, противоположная — нормально замкнутые (NC) клеммы

    Ключи встраиваются последовательно перед МП. Сначала «Старт», затем «Стоп». Контакты магнитного пускателя управляются с помощью управляющего импульса.

    Его источником является нажатая кнопка пуска, которая открывает путь для подачи напряжения на катушку управления. «Старт» не обязательно держать включенным.

    Поддерживается принцип самозахвата. Он заключается в том, что параллельно кнопке «Пуск» подключаются дополнительные самоблокирующиеся контакты. Они подают напряжение на катушку.

    После их замыкания катушка самозапитывается. Разрыв этой цепи приводит к отключению МП.

    Клавиша остановки обычно красная. Кнопка запуска может иметь не только надпись «Пуск», но и «Вперед», «Назад». Чаще всего он зеленого цвета, хотя может быть и черным.

    3-х фазное подключение к сети

    Возможно подключение 3-х фазного питания через катушку МП, работающую от 220 В. Обычно схема используется с асинхронным двигателем. Цепь сигнала не меняется.

    Одна фаза и «ноль» подключаются к соответствующим контактам. Фазный провод прокладывается через клавиши пуска и останова. Перемычка ставится между NO13, NO14 между замкнутым и разомкнутым контактами.

    Схема питания имеет отличия, но не очень существенные. На вводы, обозначенные на плане как Л1, Л2, Л3, подаются три фазы. Трехфазная нагрузка подключена к Т1, Т2, Т3.

    Вход в цепь теплового реле

    В разрыв между магнитным пускателем и асинхронным двигателем последовательно включено тепловое реле. Его подбор осуществляется в зависимости от типа мотора.

    Тепловое реле защитит электродвигатель от неисправностей и аварийных ситуаций, которые могут возникнуть при пропадании одной из фаз

    Подключить реле к клемме с магнитным пускателем. Ток в нем проходит на двигатель последовательно, одновременно нагревая реле. Верхняя часть реле снабжена вспомогательными контактами, объединенными с катушкой.

    Релейные нагреватели полагаются на предельное значение тока, протекающего через них. Это сделано для того, чтобы при опасности двигателя из-за перегрева реле могло отключить стартер.

    Также рекомендуем вам ознакомиться с другой нашей статьей, где мы рассказали о том, как выбрать и подключить электромагнитный пускатель на 380 В. Подробнее — перейдите на .

    Запуск двигателя задним ходом

    Для работы отдельного оборудования необходимо, чтобы двигатель мог вращаться как влево, так и вправо.

    Схема подключения для этого варианта содержит две МП, кнопочный пост или три отдельные клавиши — две пусковые «Вперед», «Назад» и «Стоп».

    Для реализации этого варианта к схеме с одним МП добавляется еще одна сигнальная цепь. В него входят ключ SB3, MP KM2. Силовой агрегат также немного изменился.

    От короткого замыкания цепь питания защищена нормально замкнутыми контактами КМ1.2, КМ2.2.

    Подготовка схемы к работе следующая:

    1. Включить АВ QF1.
    2. Фаза А, В, С подводится к контактам питания МП КМ1, КМ2
    3. Фаза, питающая цепь управления (А) через SF1 (сигнальный выключатель) и ключ останова SB1, подается на контакт 3 (ключи SB2, SB3), контакт 13НО (МП КМ1, КМ2).

    Далее схема работает по алгоритму, зависящему от направления вращения двигателя.

    Управление реверсом двигателя

    Вращение начинается при нажатии клавиши SB2. При этом фаза А подается через КМ2.2 на катушку МП КМ1. Пуск пускателя начинается с замыкания нормально разомкнутых контактов и размыкания нормально замкнутых.

    Замыкание КМ1.1 вызывает самоблокировку, а замыкание контактов КМ1 сопровождается подачей фаз А, В, С на одинаковые контакты обмоток двигателя и он начинает вращение.

    Перед пуском двигателя в обратном направлении необходимо остановить заданное ранее вращение с помощью кнопки Стоп. Для кручения в обратном направлении необходимо только изменить перестановку каких-то двух фаз питания с помощью пускателя КМ2

    Выполненное действие отключит цепь, фаза управления А больше не будет подаваться на дроссель КМ1, а сердечник с контактами посредством возвратной пружины будет восстановлен в исходное положение.

    Контакты разомкнутся, напряжение на двигателе М прекратится. Схема перейдет в дежурный режим.

    Запустите его, нажав кнопку SB3. Фаза А через КМ1.2 прибудет на КМ2, МП будет работать и через КМ2.1 будет на самовывоз.

    Далее МП через контакты КМ2 поменяет фазы. В результате двигатель М изменит направление вращения. В это время соединение КМ2.2, находящееся в цепи питания МП КМ1, отключится, препятствуя включению КМ1 при функционировании КМ2.

    Работа силовой цепи

    Ответственность за переключение фаз для перенаправления вращения двигателя лежит на силовой цепи.

    Белый провод ведет фазу А на левый контакт МП КМ1, затем через перемычку входит на левый контакт КМ2. Выходы пускателей также соединяются перекрестной перемычкой и далее через КМ1 фаза А двигателя поступает на первую обмотку

    При срабатывании контактов МП КМ1 на первую обмотку поступает фаза А, на вторую обмотку фаза В, на третью обмотку фаза С. Двигатель вращается влево.

    При срабатывании KM2 фазы B и C перемещаются. Первый попадает на третью обмотку, второй на вторую.
