Схема подключения двойного: Cхема подключения двойного выключателя на две лампочки

Содержание

схемы + советы по подключению

Комфорт проживания складывается из многих составляющих, среди которых важное место занимает управление системой освещения. Его можно сделать более удобным, установив двухклавишные электроприборы.

Согласитесь, было бы неплохо научиться выполнять такую работу самостоятельно, особенно, если предстоит капитальный ремонт жилья и обновление электропроводки. Но прежде чем подключить двойной выключатель на две лампочки, необходимо определиться со схемой и изучить порядок действий.

Мы поможем вам осуществить задуманное. В статье описаны нюансы реализации разных схем подключения, а также приведен пошаговый инструктаж установки двухклавишного выключателя. Текстовый материал дополнен наглядными иллюстрациями и видео-обзорами.

Содержание статьи:

  • Плюсы и минусы двойного подключения
  • Как выбрать схему на две лампочки
  • Поэтапная инструкция по монтажу
    • Этап #1 – подготовка стен
    • Этап #2 – подключение в распредкоробке
    •  Этап #3 – монтаж светильников
    • Этап #4 – установка выключателя
  • Общие рекомендации и полезные советы
  • Выводы и полезное видео по теме

Плюсы и минусы двойного подключения

Опытный электрик любой проект по улучшению осветительной системы начинает с оптимизации использования всех электроустройств, объединенных в одну цепочку.

Примером оптимизированного контура является традиционная организация освещения блока «туалет + ванная комната». Со стороны коридора обычно устанавливают один выключатель, но с двумя клавишами.

Таким образом, светильником в ванной управляют одной клавишей, а лампочкой в туалете – второй. Одним движением руки можно совершить сразу два действия, погасив свет в одной комнате и включив освещение в соседней, что очень удобно.

Если выключатель установить в простенке между двумя частями санузла, то выбрать клавишу не составит труда – она будет находиться со стороны нужного помещения

Установка общего выключателя на две комнаты целесообразна в том случае, если они находятся рядом. Для удаленных друг от друга помещений разумно использовать отдельные электроустановки.

Двойной выключатель может потребоваться и при монтаже люстры или бра с двумя лампочками. Раздельное управление расширяет функциональные возможности осветительного прибора и позволяет увеличивать или уменьшать интенсивность горения.

Если задействовать одну клавишу, то освещение будет неполноценным, при нажатии обеих клавиш оно становится в два раза ярче.

С целью экономии электроэнергии необязательно эксплуатировать обе лампочки одновременно. Для создания атмосферы отдыха достаточно включить только одну из них

Как видите, возможность подключения двойного выключателя на две отдельные лампочки облегчает управление осветительными приборами или регулировку интенсивностью света. При установке единого прибора на две комнаты экономится не только электричество, но сокращается количество монтажных материалов и устройств.

Как выбрать схему на две лампочки

Существуют различия в подключении 1-клавишного и 2-клавишного выключателей. Чтобы лучше понять разницу, сначала рассмотрим монтажные нюансы одноклавишника.

К обычному выключателю с единственной клавишей можно подключить одну или несколько лампочек – принцип останется одинаковым.

На схеме показан вариант с применением двухжильного кабеля, без использования «земли». Нулевую жилу протягивают напрямую к осветительному прибору, а фазу подводят к выключателю, откуда она следует к лампочкам (+)

Это самая простая схема, ее традиционно используют, если необходимо простое управление светильником или целой группой. При включении электроустановки загораются все задействованные источники света. Если люстра или бра с двумя лампами, то включатся обе сразу, по одной их использовать возможности не представится.

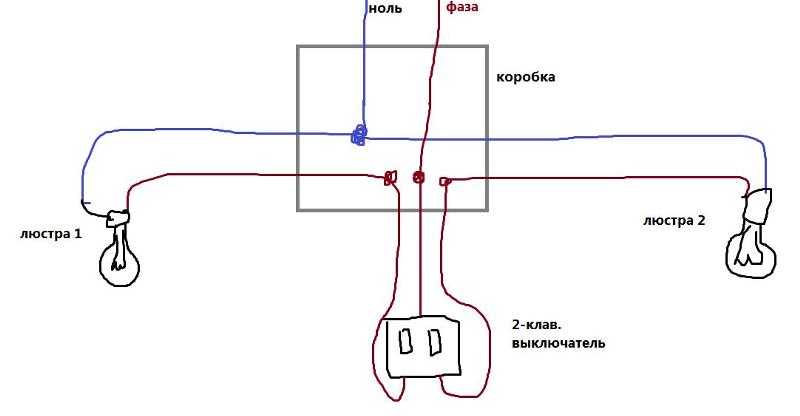

А сейчас рассмотрим, что меняется, если одноклавишный прибор заменить двухклавишным. Первая схема для подключения двойного выключателя на две отдельные лампочки актуальна для системы TN-C, которая до сих пор встречается в старых домах. Для осветительного контура используют двухжильные провода.

Ноль через распредкоробку отправляется прямо к лампам, подключенным последовательно, а фаза уходит на входную клемму выключателя. Но выход уже двойной: с каждой из выходных клемм уходит фазная жила к отдельной лампе (+)

Получается, что одновременно можно задействовать либо одну, либо обе лампочки, воспользовавшись или одной, или двумя клавишами.

Положительный момент – возможность менять интенсивность освещения в одной комнате. Если светильники находятся в разных помещениях, соответственно, можно включать свет в каждой комнате по отдельности или сразу в обеих.

В новых домах применяют отличающиеся по устройству системы заземления, например, TN-S. Отличие второй схемы для домашней электросети в том, что требуется трехжильный провод: третья жила и есть «земля».

Как и нулевая жила, заземляющая отправляется в распредкоробку, а затем соединяется с проводами ламп и подключается к металлическим деталям (+)

Заземляющий провод подсоединяют по-другому, если в одном блоке с выключателем находится розетка. Тогда «земля» от электрощитка тянется к распредкоробке, а оттуда – к розетке.

Поэтапная инструкция по монтажу

Условно подключение коммутационного устройства можно разделить на несколько этапов. Начинают с кабелей: если проводка старая, то она обязательно требует замены.

Затем необходимо правильно соединить провода в распределительной коробке, а напоследок — в механизме выключателя. Для монтажа люстры или светильника обычно используют инструкцию, предложенную производителем.

Этап #1 – подготовка стен

Этап рекомендуется пропускать только в том случае, если уже проложена новая проводка с медными жилами подходящего сечения. Когда возникают сомнения, лучше проконсультироваться с электриком.

Для осветительной группы подходит обычный провод ВВГнг с сечением 1,5 мм². Если вместе с освещением подключаются розетки, то лучше сразу брать тот же провод, но 2,5 мм².

В подготовку стен входит штробление, обустройство мест монтажа подрозетников и распредкоробок. На этом же этапе можно установить дополнительный  в электрощиток.

Отдельное защитное устройство пригодится, когда линия освещения потребует ремонта – можно отключить только один контур, остальные будут работать в обычном режиме.

Штробы выбивают перфоратором, циркуляркой и даже вручную, однако для вырезания ровных канавок используют специальный инструмент – штроборез, оснащенный пылесосом

Система  отличается типом проводки. Скрытый способ не применяют, так как он является крайне пожароопасным и требует максимальной изоляции кабелей.

Провода монтируются с наружной стороны, на специальные изоляторы. Вместо внутренних выключателей устанавливают накладные, но принцип подключения жил к клеммам не меняется.

По окончании штробления бетонных, кирпичных, газобетонных стен канавки, в которые укладывают провода, заделывают строительной смесью или алебастром. Затем можно штукатурить и проводить декоративную отделку стен, но месторасположение проводов лучше сохранить на чертеже или схеме – до следующего ремонта.

Этап #2 – подключение в распредкоробке

Распределительная коробка – это камера, где происходит разводка и соединение жил. При установке выключателей или розеток различного типа схема подключения меняется.

Но сначала нужно правильно . Раньше использовались металлические изделия, сейчас выпускают более безопасные и удобные в монтаже пластиковые аналоги.

Существуют внутренние и внешние модели, но работать легче и оперативнее всегда с внешними. Если потребуется срочное расключение проводов по причине замены электроустановки, то для доступа к встроенной распредкоробке придется демонтировать штукатурку, а затем производить ремонт.

Корпус внешней модели всегда на виду: достаточно открутить крышку и произвести необходимые действия.

Схема соединения жил проста: нулевой провод от щитка скручивается с нулями двух подключаемых ламп, а фаза отправляется к выключателю. Две выходные фазы из выключателя идут к лампам – по одной на каждую

Если провод трехжильный – а сейчас чаще всего применяют именно его – то в распредкоробке, аналогично нулевой жиле, происходит скрутка «земли». А если проводка старая, но надежная, то смысла менять ее нет, и нужно использовать подключение, указанное на схематическом изображении.

Существует несколько способов соединения проводов. Самые распространенные – скрутка с последующей изоляцией и .

Пайку применяют крайне редко. Если вы привыкли пользоваться клеммниками, то можно рассмотреть вариант распредкоробки с уже предустановленными клеммами.

 Этап #3 – монтаж светильников

Как производится  с двумя лампами или двух раздельных светильников, зависит от многих факторов:

  • модели осветительного прибора;
  • готовности проводки;
  • основы для монтажа.

Проще всего менять осветительное оборудование, когда провод выведен в месте установки, например, в центре комнаты.

Чтобы установить люстру, необходимо совершить две операции: подвесить осветительный прибор на крючок или кронштейн и правильно соединить провода

Если потолок новый и представляет собой подвесную конструкцию (натяжной, пластиковый или гипсокартонный), то для монтажа люстры следует установить дополнительный крепеж или закладные.

Когда от двухклавишника к светильнику подаются два фазных провода, их подключают поочередно – каждый к своей лампе. Также из распредкоробки протянуты две нулевых жилы – их тоже раскидывают по разным лампам.

Если обе лампочки присоединить к одному и тому же проводу, то они будут включаться/выключаться одновременно, и смысла устанавливать двойной выключатель нет.

При установке двух раздельных ламп в разных комнатах принцип подключения остается прежним, меняется только протяжка проводов от распредкоробки – они направляются в разные стороны. Как правило, комнаты находятся по соседству. Распредкоробку лучше монтировать над выключателем, примерно в 15-20 см от потолка.

Этап #4 – установка выключателя

Ни в монтаже, ни в подключении двухклавишника никаких сложностей нет. Его устанавливают в подрозетник или прямо в стену, зафиксировав лапками или винтовым соединением. Как именно присоединяются провода, показано на фото.

Двойной выключатель всегда подключается только к фазной жиле, идущей от распредкоробки, куда он попадает от электрощитка. Жилу вставляют в клемму, обозначенную «фаза L». От выходящих контактов L1 и L2 фазные жилы идут к лампам (+)

Если в люстре не две, а более ламп, что встречается гораздо чаще, то подключение выполняется по группам. Все лампы делят на две равнозначные или неравнозначные группы, и тогда провод с контакта L1 направляется к одной, а провод с контакта L2 – ко второй.

Условное деление на группы производится в зависимости от желаемой степени освещенности комнаты. Если нужны два режима интенсивности, слабый и яркий, то можно к одной лампе подвести первую жилу, а к остальным вторую. Чтобы достичь максимального уровня яркости, достаточно нажать обе клавиши.

Общие рекомендации и полезные советы

Существует несколько важных моментов, о которых забывать нельзя. Они касаются как монтажных работ, так и выбора оборудования.

Выполнение простых правил сделает систему более безопасной и надежной, что актуально для сети закрытого типа.

Галерея изображений

Фото из

Все работы по подключению электрооборудования в распределительном щите проводят квалифицированные электрики, обслуживающие дом. Самостоятельно вмешиваться в систему безопасности, расположенную на площадке, не рекомендуется

Для наружного типа проводки используют специальные материалы: кабель в прочной изоляции, керамические ролики, на которые он монтируется, и накладной выключатель. Более эстетично смотрятся изделия из одной коллекции

Если нет возможности арендовать штроборез, то канавки можно вырезать и циркуляркой, но это сложное и трудоемкое занятие. Чтобы штробы были ровными, рекомендуется предварительно сделать точную разметку на стенах

Для аккуратной установки выключателей используют подрозетники, как и для розеток. Это полимерные коробки из негорючего материала, которые необходимо закрепить в стенном отверстии. Установка выполняется на крепления, зазоры замазывают алебастром

Чтобы обеспечить собственную безопасность, во время электромонтажа необходимо использовать отвертки и плоскогубцы с изоляцией, а также специальные перчатки и приборы для измерения напряжения в электроустановках – тестеры и индикаторы

Чтобы выполнить скрутку или вставить провода в клеммы, концы жил необходимо освободить от изоляционной оплетки – зачистить. Для этого используют острый канцелярский или строительный нож, а также специальные клещи – стриппер

Традиционно для обозначения нагрузки жил используется цветовая маркировка: фаза – красный, коричневый, черный; ноль – синий или сине-белый; земля – зеленый или желто-зеленый. Однако установленные провода могут быть перепутаны, поэтому необходима перепроверка

Распределительные коробки и подрозетники имеют ограниченное внутреннее пространство, поэтому необходимо отрезать лишние провода. Однако всегда нужно оставлять небольшой запас для последующей замены электрооборудования или переподключения

Монтаж автоматического выключателя в щитке

Монтаж наружной проводки в деревянном доме

Инструмент для вырезания штроб

Оборудование отверстия под выключатель

Инструмент для электромонтажных работ

Как производится зачистка проводов

Цветовая маркировка жил для подключения

Длина проводов в коробках

Не забывайте, что любые действия с электрическими приборами и установками производятся только после отключения электроэнергии на общеквартирном щите. Перед каждой операцией с проводами следует убедиться в том, что контур обесточен.

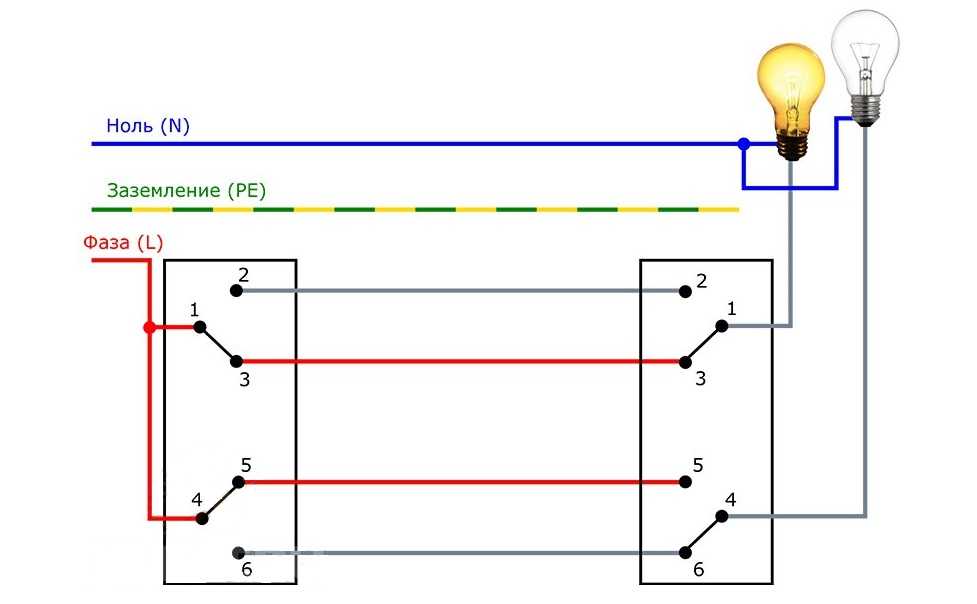

Если вместо обычного двухклавишника вы захотите установить выключатель бесконтактного типа или прибор с , обязательно изучите схему, так как монтаж таких устройств может отличаться.

Выводы и полезное видео по теме

Как правильно выполнить соединение проводов и установить приборы, лучше всего представить, просмотрев обучающее видео.

Двухклавишник на два светильника:

Нюансы подключения люстры:

Полезные советы по подключению:

Процедуру установки и подключения двойного выключателя можно выполнить без привлечения квалифицированного мастера, однако во время работ следует помнить о правилах безопасности. Перед электромонтажными работами необходимо учесть все факторы и выбрать верную схему.

Есть, что дополнить, или возникли вопросы по подключению двойного выключателя? Можете оставлять комментарии к публикации и участвовать в обсуждениях. Форма для связи находится в нижнем блоке.

Как подключить двухклавишный выключатель . Электропара

Электрические выключатели предназначены для управления
светом – регулируя положение клавиш, можно отключить или включить группу
лампочек в люстре или светильнике. Наиболее востребованными являются
двухклавишные выключатели, они подходят для люстр с количеством ламп от 3 до 6.
В данной статье вы можете узнать, как подключить двухклавишный выключатель
света.

Прежде всего, нужно разобраться в особенностях механизма.
Все выключатели крепятся к проводам с помощью самозажимных клемм или винтовых
зажимов. Безусловно, первый вариант предпочтительнее, поскольку самозажимные
клеммы обеспечивают прочный контакт и не требуют регулярного обслуживания. Если
же производитель использовал винтовые зажимы, концы проводов нужно будет
поместить в клеммную колодку и стянуть винтами. Данный способ менее надежен,
поскольку придется периодически осматривать соединения и в случае необходимости
подтягивать их. Кстати, ослабление винтов часто приводит к выходу выключателя
из строя – контакты отходят и напряжение перестает поступать на прибор.

Схема подключения
двухклавишного (двойного) выключателя позволит выполнить установку без
ошибок. На схеме четко определен принцип работы выключателя, который
представляет собой два одноклавишных выключателя, заключенных в один общий
корпус. Заземляющий провод (наиболее часто имеет желто-зеленую окраску) и
нулевой провод (ноль) подключаются непосредственно к лампочкам люстры или
светильника, а фазный провод (фаза) сначала проходит через двухклавишный
выключатель. Во время выключения одной из клавиш происходит разрыв цепи (фазы),
таким образом и регулируется яркость освещения.

Перед установкой следует подготовить необходимый набор
инструментов. Это:

  • Отвертки (крестовая, индикаторная)
  • Острый нож для снятия изоляции с провода
  • Пассатижи
  • Уровень и карандаш

Самое время приступить к подключению двухклавишного
выключателя. На первом этапе следует обесточить рабочее помещение, для этого
нужно использовать автоматический выключатель. В жилых домах и квартирах почти
всегда в щитке присутствует несколько автоматов. Если в данный момент свет не
очень нужен, лучше отключить все рычаги. Ну а если на кухне готовится еда, или
есть другие существенные причины не выключать свет, нужно попробовать отжимать
рычаги и попутно проверять наличие электричества в рабочей комнате. Вообще
очень важно не перепутать автоматы – они не всегда устанавливаются на
конкретную комнату. Может быть так, что один автомат отвечает за розетки, а
второй за выключатели. Вот почему проверять наличие напряжения в сети следует
только в месте установки выключателя.

Далее нужно привести в порядок монтажную коробку (если
выключатель устанавливается на стену при скрытой проводке). Концы проводов
обрезаются так, чтобы оставалось около 10-15 см (вдруг при контрольной зачистке
провода он обломится, придется наращивать). Зачищаем провода (снимаем изоляцию
на пару сантиметров). Профессиональные электрики быстро справятся с этой
задачей, но человек неопытный может несколько раз случайно обрезать провод, вот
почему нужно оставлять достаточный запас длины. Провода вставляются в клеммы
выключателя согласно схеме, которая обычно указывается на тыльной части
прибора. Если схемы нет, фазный провод идет на клемму «L», а ноль и заземление идут в клемму со
стрелочками.

Если используется блок с двумя выключателями (модуль), нужно
учитывать, что каждый из одноклавишных выключателей в составе данного блока
нужно подключать отдельно, ведь они не зависят друг от друга.

После того, как провода подключены к выключателю, нужно
аккуратно «утопить» их в установочной коробке, избегая резких движений, чтобы
не сломать жесткие жилы. После этого можно закрепить выключатель на стене,
выровняв его по уровню. Если есть рамка, устанавливаем ее, и только на
последнем этапе вставляем клавиши и проверяем работоспособность сборки.

Две розетки в одной коробке Схемы подключения

Автор: Dale Cox

Домашняя страница
Отделка молдинга
Электропроводка
Строительство и ремонт
Ремонт стен
Покраска дома
Уборка и ремонт
видео своими руками

Перед началом электромонтажных работ проверьте требования к разрешению.
Как читать эти схемы.

На этой странице приведены схемы подключения двух розеток в одной коробке. Включены устройства для 2 розеток в одной коробке, выключателя и розетки в той же коробке и 2 выключателей в той же коробке.

Подключение двух розеток в одной коробке

На этой схеме две дуплексные розетки установлены в одной коробке и подключены к источнику отдельно с помощью косичек, соединенных между собой клеммами каждой из них. С каждой розеткой, соединенной собственным проводом с косичкой, если одна выйдет из строя из-за физического повреждения, другая не пострадает и должна по-прежнему работать.

Подключение двойных розеток в серии

Здесь две розетки установлены в одной коробке и подключены с помощью клемм устройства для их соединения. При таком расположении, если розетка № 1 выходит из строя, розетка № 2 также может выйти из строя. Если первая розетка в цепи каким-то образом повреждена внутри, это может повлиять на подачу электроэнергии к последующим розеткам. Хотя обычно это не так. Если медный язычок между винтами клемм останется неповрежденным, даже если №1 перестанет работать, розетка №2, скорее всего, все еще будет работать.

Такое расположение проводки позволяет уменьшить количество соединений и гаек в розетке. Это может облегчить размещение всей необходимой проводки и т. д. в небольшой исходящей коробке.

Подключение 2 розеток с 2 источниками

На этой схеме две розетки подключены в одной коробке, каждая из которых питается от отдельного источника 120 В. Трехжильный кабель проходит в коробку. Черный и красный провода оба горячие, и каждый подключен к одной из розеток. Белый нейтральный провод подсоединен к каждой розетке, поэтому они имеют общий обратный путь. Это подходит для стандартных дуплексных розеток, но не должно использоваться для розеток GFCI. Для правильной работы GFCI должны иметь выделенные нейтральные соединения. Подобную цепь обычно можно найти на кухне, где установлены две цепи на 20 ампер для подключения всех приборов, обычно встречающихся на типичной кухне, как показано на этой схеме автоматического выключателя.

Подключение розетки GFCI и выключателя света в одной коробке

На этой схеме показано подключение розетки GFCI и выключателя света в одной розетке, обычное расположение в ванной комнате с ограниченным пространством. Горячий источник соединяется косичкой с клеммой LINE на розетке и с клеммой на выключателе освещения. Нейтраль соединена косичкой с GFCI и белым проводом, идущим к свету. Эта проводка обеспечивает защиту gfci в одном месте. Свет и выключатель не защищены розеткой gfci.

Подключение двух выключателей в одной коробке

В этой схеме 2 выключателя устанавливаются в одну коробку. Выключатели подключаются косичками к одному и тому же источнику. Черные провода, идущие к двум отдельным светильникам, подключены к одному из выключателей. Нейтральный и заземляющий провода источника соединяются с проводами, идущими непосредственно к каждой коробке осветительных приборов.

Подключение двух переключателей в одной коробке с 2 источниками

На этой схеме показаны два переключателя в одной коробке, каждый из которых питается от отдельного источника 120 В. Трехпроводной кабель питает источник для выключателей, а черный и красный провода подключены к одному выключателю. Черный провод от каждого светильника подключен к одному из выключателей, а нейтраль источника и заземление являются общими для двух светильников.

Подключение выключателя и розетки в одной коробке

На этой схеме выключатель света и розетка подключены в одной коробке. Оба устройства подключены к одному и тому же горячему источнику. Нейтраль присоединяется косичкой к клемме нейтрали на розетке и к белому проводу, идущему к нейтрали на светильнике, расположенном в отдельной коробке.

Подключение розетки и выключателя света в средней цепи

На этой схеме показаны выключатель и розетка в одной розетке, расположенной в середине цепи. Эта проводка позволяет электричеству проходить от розетки к любым другим розеткам в цепи и обеспечивает переключатель для управления осветительным прибором или другой нагрузкой, такой как другая настенная розетка или потолочный вентилятор.

Подключение выключателя к розетке в одной коробке

На этой схеме выключатель и розетка установлены в одной коробке, и выключатель управляет подачей питания в розетку. Горячий источник подключается к одной клемме на выключателе, а другая клемма соединяется с горячим на розетке с помощью короткого провода. Нейтральный провод от источника подключается непосредственно к нейтрали выхода, а выключатель и розетка имеют общее заземление источника.

Больше подобных на сайте «Сделай сам-помощь»

Как подключить двухполюсный однопозиционный переключатель? Электропроводка ДПСТ

Как подключить переключатель DPST? Управление цепью 120/240 В и 230 В с помощью двухполюсных однопозиционных переключателей

Что такое двухполюсный однопозиционный переключатель (DPST)

?

DPST означает двухполюсный однопозиционный переключатель. По сути, это два переключателя SPST, упакованные в один блок и управляемые одной ручкой (общие для однополюсных однопозиционных переключателей).

Двухполюсный однопозиционный переключатель имеет 4 контакта L1, L2, L3 и L3. Клеммы L1 и L2 подключаются к входным линиям (скажем, «Горячий 1» и «Горячий 2» в случае 240 В — NEC или «Фаза и нейтраль» в случае 230 В — IEC), а L3 и L4 подключаются к нагрузочным устройствам.

Переключатель DPST аналогичен 2-полюсному выключателю 240 В, который используется для выключения (ВЫКЛ.) или ВКЛ. цепей 240 В через линию 1 и линию 2. Кроме того, его можно использовать для управления двумя цепями, когда Операции ВКЛ и ВЫКЛ для обеих цепей будут одинаковыми, например. он может выполнять только одну операцию ON или OFF.

На следующем рисунке показаны основные операции (размыкание и замыкание обоих контактов) переключателя DPST, рассчитанного на 120–277 В.

Щелкните изображение, чтобы увеличить его

Двухполюсный однопозиционный переключатель (DPST) используется для управления цепью 240 В, где обе линии питания (Горячая1 и Горячая2) должны переключаться одновременно. Хотя в цепях 240 В нет необходимости в нейтральном проводе, в этом случае его можно напрямую подключить к точке нагрузки в соответствии с руководством пользователя.

Внимание : Выключатели всегда подключаются к фазным (линейным или горячим) проводам так же, как и предохранители.

Связанные схемы подключения:

  • Как подключить 4-ходовой переключатель (NEC) и промежуточный переключатель как 3-ходовой (IEC)?
  • Как подключить однополюсный однопозиционный переключатель (SPST) в качестве 2- и 1-стороннего переключателя? МЭК и НЭК
  • Как подключить однополюсный двухпозиционный переключатель (SPDT) в качестве 3- и 2-позиционного переключателя? МЭК и НЭК
Работа переключателя DPST?

Следующий gif и короткое видео иллюстрируют, как работает в цепи двухполюсный однопозиционный переключатель.

Короткое видео:

Давайте посмотрим, как подключить переключатель DPST для различных приложений.

Управление и подключение лампочки в качестве одинарной нагрузки с помощью переключателя DPST

На следующей схеме подключения светодиодная лампа подключена и управляется с помощью двухполюсного однопозиционного переключателя. Как линия, так и нейтраль могут быть подключены, а также отключены с помощью переключателя DPST. Схема подключения применима как для постоянного, так и для переменного тока 230 В или 120 В.

Похожие сообщения:

  • Как подключить коммутаторы последовательно?
  • Как подключить переключатели параллельно?

Управление двумя лампочками в качестве двойной нагрузки с помощью переключателя DPST

На следующей схеме подключения две светодиодные лампочки подключены и управляются через переключатель DPST. Как показано, обе линии подключены к входным клеммам двухполюсного однопозиционного переключателя от двух разных источников (скажем, Hot1 и Hot 2 или резервного генератора и солнечных панелей или батарей и т. д.).

Нейтральный провод напрямую подключается к патронам обеих точек освещения. Таким образом, обе лампочки могут быть включены или выключены одновременно при использовании двух разных источников.

Похожие сообщения:

  • Как подключить лампы последовательно?
  • Как подключить лампы параллельно?

Подключение и управление цепью 240 В с помощью двухполюсного однопозиционного переключателя

На этой схеме подключения устройство нагрузки 240 В переменного тока (например, сушилка, водонагреватель и т. д.) подключается через переключатель DPST на 30 А. Как показано, нет необходимости подключать нейтральный провод, поэтому провода «Горячий 1» и «Горячий 2» для 240 В напрямую подключаются к двухполюсному, однопозиционному переключателю и точке нагрузки. Заземляющий провод подключается непосредственно к осушителю.

Переключатель DPST разорвет оба провода питания в положении ВЫКЛ. Точно так же он соединит оба горячих провода, когда они находятся в положении ON.

Управление водонагревателем с помощью переключателя DPST

На следующей схеме показано, что водонагреватель подключается и управляется с помощью двухполюсного однопозиционного переключателя. Как показано, общий провод (черные винты) подключен к источнику 240 В (Горячий 1 и Горячий 2) от 2-полюсного выключателя. Клеммы L1 и L2 (латунные винты) подключаются к водонагревателю. Наконец, провод заземления подключается к клеммной коробке водонагревателя. Имейте в виду, что в цепях 240В нейтраль не нужна.

Нажмите на картинку, чтобы увеличить

Управление водонагревателем с помощью переключателя DPST

Таким образом, верхнее положение переключателя включает водонагреватель (через оба провода «горячего»), а нижнее положение выключает водонагреватель. Другими словами, работа двухполюсного коромысла создаст или сломает обе линии одновременно.

На следующей электрической схеме показано подключение и управление термостатом водонагревателя с неодновременным питанием 240 В и элементами с помощью переключателя DPST на 20 А.

Нажмите на картинку, чтобы увеличить

  • Латунные винты должны быть подключены к горячему (линейному, токоведущему или фазному) проводу с использованием цветовых кодов проводов IEC и NEC.
  • Зеленый винт должен быть подключен к заземляющему проводу (зеленый/желтый или оголенный провод)
  • Если на розетках нет винтов с цветовой маркировкой, обратитесь к руководству пользователя или обратитесь к лицензированному электрику.
  • Нейтральный провод не требуется для проводки розеток 240 В (США). Кроме того, нейтраль никогда не подключается к выключателям.
  • Используйте переключатель с подходящим напряжением и номинальным током, проводом соответствующего размера и автоматическим выключателем соответствующего размера в соответствии с номинальной нагрузкой.
