Как самому подключить отключенный домофон Vizit

Из года в год мы исправно платили абонплату за домофон, и все было нормально. Но потом домофонщики вдруг решили, что они самые умные и притворились, будто бы оплаты за последние полгода не было.

Жильцы, у которых сохранились квитанции, побежали доказывать факт оплаты. А вот у меня даже и квитанций нет. Я-то через интернет платил. Я, конечно, пытался что-то там распечатать и кому-то там показать, но… они либо не слышат, либо не хотят слышать. В итоге мне все надоело, и я решил не платить, пока они там у себя сами не разберутся.

И вот однажды мне звонит знакомый и сообщает, что у меня домофон не работает (просто не звонит в квартиру). При попытке набора номера, все сбрасывается, звучит сигнал ошибки и на индикаторе появляется надпись «Err».

Я пришел к выводу, что причина тут может быть только одна – это домофонщики таким оригинальным образом отключают домофон за неуплату (они могут сделать это для одной квартиры).

Вообще, конечно, могут быть и другие причины, но я-то точно знаю, почему мой домофон не работает. Видимо, они считают, что я должен дважды оплачивать одну и ту же услугу.

Интересно, что я по-прежнему мог заходить в подъезд с помощью своего комплекта ключей. Нельзя только открыть дверь, нажав кнопку на трубке. Если приходят гости, надо спускаться вниз и открывать вручную.

Понятно, что в данной ситуации обращаться в компанию, обслуживающую домофон, не имеет смысла. Пришлось разбираться самому, как он включается.

Давайте сначала определимся, почему домофон может не работать:

Отключили вызов в вашу квартиру (при наборе номера квартиры звучит ошибка). Вам нельзя позвонить с улицы и вы, соответственно, не можете открыть входную дверь, нажав кнопку у себя в квартире. Наиболее распространенный вариант.
Удалили ваши ключи из памяти домофона. В этом случае вы не можете попасть в подъезд с помощью своих ключей-таблеток. Ключи остальных жильцов работают как всегда. Обычно так не делают, но случаи бывали.
Какие-либо технические неисправности блоков, обрывы проводов (умышленные или нет), акты вандализма и т.д. Эти случаи всегда очень индивидуальны и в этой статье рассматриваться не будут.

Посмотрим, что можно сделать на примере домофона Визит.

Скорее всего, это сделала так называемая «домофонная мафия», чтобы заставить вас платить за навязанную ранее услугу. Делают они это прямо не заходя в подъезд, изменяя настройки домофона с помощью мастер-ключа.

Но это, к счастью, легко поправимо.

Итак, чтобы подключить отключенный домофон Vizit, действуем следующим образом.

Ищем в подъезде блок управления домофоном. Обычно, это какой-нибудь серый металлический ящичек с замочком, как в магазинных камерах хранения или как у некоторых почтовых ящиков. Открываются такие замки на удивление легко, достаточно несколько секунд поковыряться внутри чем-нибудь подходящим. В моем случае ящик вообще был не заперт. Внутри ящика вы должны увидеть блок БУД-301 (или БУД-302). Выглядит это приблизительно вот так:
Откручиваем винты, удерживающие крышку, и внутри на плате переставляем перемычку из положения «WORK» в положение «PRG». Отключать питание домофона НЕ НАДО!
Теперь спускаемся к входной двери и набираем на клавиатуре:
#999 (домофон два раза пикнет и на экране загорится «1—2»)
1 (мы вошли в режим сервисных установок, будет один писк и индикация «P_SЕ»)
8 (вошли в режим включения/выключения вызова в квартиру, появится надпись «SE_8», прозвучит одиночный сигнал и сразу высветится « А_»)
НОМЕРКВАРТИРЫ (от одной до трех цифр)
# (пропускаем решетку, если был введен трехзначный номер квартиры)
1 (включили вызов в квартиру, при этом на индикаторе загорится «On» и домофон два раза пикнет)
* (звездочка для сохранения всех установок)

Вот и все!

Убеждаемся, что домофон удалось разблокировать (вызов в квартиру работает), и возвращаем перемычку на плате БУД на место. А то домофонщики пропалят ваши манипуляции и придумают какую-нибудь другую каверзу.

Еще раз, без лишних комментариев. Для включения вызова набираем:

#999 1 8 00# 1 *

Вместо 00 нужно подставить номер своей квартиры. Потом вернуть перемычку в режим «WORK», закрыть крышку и тихо уйти.

Что делать, если не работает ключ

Это опять же проделки «домофонной мафии». Они просто стирают из домофона информацию о ваших ключах и все.

Проблему можно решить двумя способами:

попросить у соседей один из ключей и пойти сделать пару-тройку копий для себя и членов своей семьи. По городу полным-полно умельцев, оказывающих такую услугу. Преимущество данного метода в том, что вас уже больше никогда не отключат;
снова записать все ваши ключи в память домофона. Для этого опять потребуется доступ к блоку управления (БУД), чтобы переключить его в режим программирования (как это делается, читаем чуть выше).

Независимо от того, какой способ вы выбираете, действуем следующим образом.

Вскрываем БУД, ставим перемычку в положение PRG, идем вниз и переводим домофон в режим сервисных установок:

#999 (дважды прозвучит сигнал) 1 (одиночный писк) 3 (снова писк) НОМЕРКВАРТИРЫ#

После того, как введен номер квартиры и решетка (если номер 3-значный, то решетку нажимать не надо), должен прозвучать одиночный сигнал. Это означает, что все ОК, память свободна и готова к записи ключа. Если же вы услышите четыре сигнала подряд, и на индикаторе загорится слово «FULL» — значит, записать ключи не получится, придется сначала очистить память.

После одиночного звукового сигнала прикладываем ваш ключ к считывателю. Вы должны услышать двойной писк и на индикаторе увидеть надпись «YES». Значит, ваш ключ успешно записался в память. Прикладываем следующий ключ, потом – следующий и т.д.
Когда ключи закончатся, обязательно нажать звездочку * (это чтобы все настройки сохранились). И также обязательно вернуть перемычку обратно, чтобы скрыть следы вмешательства.

Точно также можно добавить еще один ключ. Допустим, вы хотите, чтобы ваш друг мог беспрепятственно заходить в подъезд, используя ключ от своего дофомона Визит. В таком случае можно просто войти в режим записи ключей, как описано выше, и добавить его ключ. Все ранее записанные ключи сохранятся (т.е. записывать каждый раз все ключи с самого начала не нужно).

Как видите, нет ничего проще, чем самому подключить домофон, который был отключен за неуплату. Достаточно скачать инструкцию (вот эту) и внимательно прочитать, что там написано. Можете, например, задать свой индивидуальный код, который будет открывать домофон без ключа. Или можете записать свой собственный мастер-ключ, чтобы каждый раз не лазить в ящик и не переставлять перемычки на плате 🙂

P.S. Мне одному кажется странным, что весь наш дом должен платить кому-то за какое-то мифическое обслуживание? Я, например, вообще ни разу не видел, чтобы кто-то проводил какие-то работы с нашим домофоном (ну там, смазывал чего-нибудь, регулировал, красил).

А самое странное, что какая-то шаражкина контора считает себя вправе препятствовать людям попадать к себе домой. Еще мне непонятно, на каком таком основании они вообще вмешиваются в работу домофона? Он принадлежит жильцам нашего подъезда, мы его покупали за свои деньги, так что не надо в него пальцы сувать.

Узнаем как подключить домофон самостоятельно в многоквартирном доме?

Домофон — уже необходимое устройство для собственника жилья в многоквартирном доме. Он сводит к минимуму доступ посторонних в подъезд: укомплектованные аудио-, а во многих домах и видеосвязью трубки позволяют вам быстро идентифицировать человека по ту сторону дверей. Многих интересует, возможно ли подключить домофон в квартире самостоятельно. Конечно, если вы разбираетесь хотя бы в азах электрики. А мы, в свою очередь, приведем для вас подробную инструкцию, которая поможет вам легко справиться с этим делом.

О конструкции домофона

Перед тем как подключить домофон в многоквартирном доме самостоятельно, разберемся с конструкцией аппарата. Это пропускное устройство с переговорными функциями (аудио- и видеосвязью) стало популярным в последнее десятилетие, заняв место менее удобных кодовых замков, до него защищавших некоторые наши подъезды. Устанавливаются домофонные аппараты чаще всего специализированными компаниями на весь подъезд. Они впоследствии и обслуживают систему.

Самые популярные изготовители домофонов на сегодня — Vizit, Commax, Falcon Eye и проч.

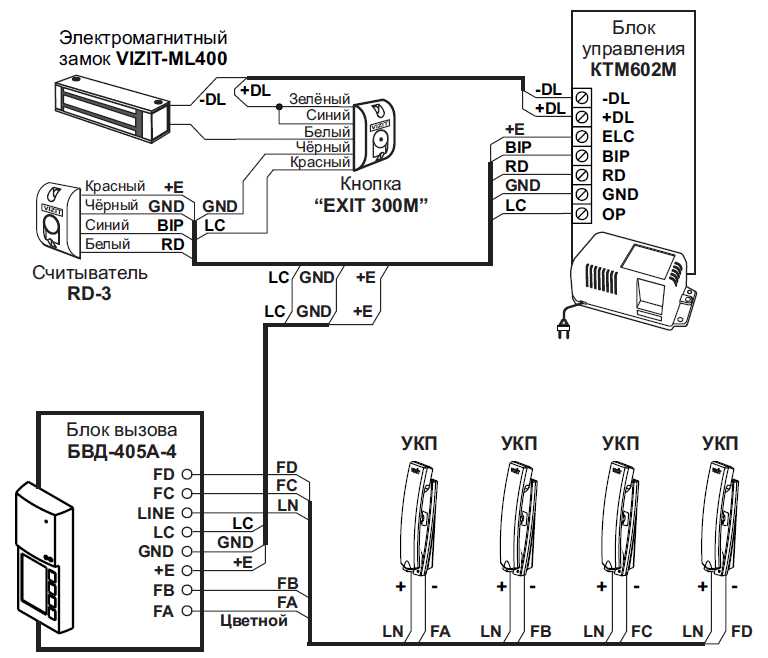

На схеме выше вы увидели основные составляющие домофонной системы. Перед тем как подключить домофон самостоятельно, освежим в памяти их функции:

Трубка. Устанавливается в квартире, чтобы жилец смог ответить на вызов и открыть дверь гостю. Этот абонентский элемент обязательно подключается к общей запирающей системе.
Вызывная панель. Это ее мы видим рядом с подъездной дверью — считыватель кода ключей, клавиши для набора номера квартиры или кода, вспомогательный экран.
Замок (запирающее устройство). На сегодня наиболее популярны электромагнитные вариации. Хоть при должном приложении физической силы их все же возможно открыть без ключа, они считаются самыми надежными. Ранее был популярен вариант с обычной металлической задвижкой, которую отворял электродвигатель.
Модуль коммутатора. Этот элемент системы отвечает за передачу сигнала с вызывной панели определенному жильцу.
Блок питания системы.
Кнопка «Выход» и проч.

В системе видеодомофона появляется такой элемент, как видеокамера у вызывной панели. Передача изображения происходит силами микрокомпьютера.

Разновидности домофонов

Перед тем как подключить домофон самостоятельно, нужно определиться с его типом, который более всего вам подходит:

Цифровой. Вызов гостя передается по двухпроводной линии, где и происходит распознание номера квартиры. Сопряжение здесь — работа джамперов, по витой сетке передающих сигнал конкретной трубке. Каждая из последних оснащена для такой операции микросхемами. К данному контроллеру подключаются все квартиры не только подъезда, но и этажа.

Координатно-матричный. Более простой вариант, отчего и считается более надежным. Здесь к координатору подсоединяется коммутатор, при совершении вызова передающий сигнал на конкретную трубку. Само подключение — это провода единиц и десяток. Отсюда каждая квартира определяется двумя кабелями, номера которых, естественно, не могут повторяться. Для установления связи требуется подача сигнала по DAT1. Затем происходит преобразование и обработка информации модулятором, после чего он подключается к определенной единице и десятку. Соединение с квартирой по LIN происходит благодаря работе электромагнитного реле.

Техника безопасности

Перед тем как подключить домофон самостоятельно, вспомните о важнейших правилах техники безопасности:

Главным электрорубильником отключите подачу тока перед работой с электропроводкой.
Используйте качественные лицензированные изделия и комплектующие.
Не устанавливайте трансформатор на улице либо во влажном помещении.

Выбор провода

Начать самостоятельную установку домофона мы советуем с выбора провода — ориентируйтесь на его необходимую длину:

Для аудиоустройства:
- До 50 м — 6/10.
- Более 50 м — 1,5 мм.
Для видеоустройства:
- До 25 м — 6/10.
- Более 25 м — 1,5 мм либо максимальный кабель.

Электрозащита и проводка

Продолжаем рассказывать о том, как подключить трубку домофона самостоятельно. Само подключение возможно только к электросети, защищенной автоматом 16 А или предохранителем 10 А. Для обеспечения безопасности жильцов также устанавливается устройство защитного отключения 30 мА.

Для домофонного устройства применяются две разновидности электропитания:

Трансформатор расположен отдельно от переговорного устройства, подключенный как к нему, так и к сети.
Трубка интегрирована с трансформатором, и с помощью силового провода подключается к розетке.

Один из важных тем, касающихся того, как подключить подъездный домофон самостоятельно, — проводка. Следите, чтобы она помещалась только в гофрированных трубах. Поэтому вам нужно точно измерить расстояние от внешней панели до переговорной трубки, чтобы проложить трубы по необходимой длине. Свободные окончания проводов из них должны выходить примерно на 20 см.

Установка уличной панели

Как подключить домофон самостоятельно? Следующий пункт — это установка уличной внешней панели:

Примерная высота элемента от земли — 1,6 м.
Для накладных панелей на двери или стене отмечаются места расположения крепежных дюбелей, затем по наметкам высверливаются отверстия и крепится устройство.
Для встраиваемых вариантов прочерчиваются линии для штрабы, отмечается положение встраиваемой коробки.
С помощью зубила прорежьте штрабу, беря во внимание толщину как встраиваемого элемента, так и гофрированной трубы.
Установите и зафиксируйте встраиваемую коробку цементом.
Затем поместите в штрабу гофрированную трубку. При необходимости закрепите ее положение гвоздями.
Аккуратно зашпаклюйте штрабу с трубой, попутно вытаскивая удерживающие последнюю гвозди.
Теперь отрежьте до необходимой длины провода из трубы, подсоедините их к уличной панели.
Заканчивается действие фиксацией уличной панели во встраиваемой коробке.

Установка внутреннего устройства

Если внешнее устройство вам устанавливать не всегда обязательно (это может сделать курирующая домофон вашего подъезда компания), то установкой трубки, если вы хотите взять дело в свои руки, заняться придется именно вам. Вот примерный алгоритм действий:

Примерное рекомендуемое расположение трубки — 1,5 м от пола.
Далее вам нужно определить на стене место прокладки гофрированных труб от внешнего подъездного элемента. Если трансформатор встроен в трубку, то такой путь один, если нет, то два — до переговорного устройства и, собственно, до трансформатора.
Опять по толщине гофрированной трубы вы проделываете зубилом штрабы.
Следующий шаг — помещение трубы в штрабу и дальнейшее ее зацементирование или шпаклевка.
Отметьте точное месторасположение трубки, просверлите отверстия для дюбелей, которые будут ее удерживать.
Закрепите подставку для трубки.
Из гофрированной трубы подсоедините необходимые провода к трубке.
Установите переговорное устройство на крепежные скобки и зафиксируйте его винтами.
Трансформатор (если он не встроенный) устанавливается на защищенном месте (например, распределительном щитке) и подключается к общей системе проводами строго по схеме. Подключать его можно только к сети, защищенной предохранителем!

Установка видеодомофона

Мы разобрали, как подключить цифровой домофон самостоятельно. Его разновидность — видеодомофон, подключается по схожей схеме. Но перед установкой примите во внимание следующее:

Видеокамера не устанавливается против солнечных лучей или мощного осветительного прибора.
Видеоглазок должен быть защищен от вибраций и механических повреждений.
Камера должна быть укрыта от дождя и не находиться под воздействием высоких температур (более 40 градусов).

Самостоятельная установка домофона — прерогатива людей, не раз имевших дело с электрикой. Если вы занялись этим впервые, то советуем проводить работы под руководством опытного товарища, так все описательные инструкции носят общий, рекомендательный характер и не предупреждают частные проблемы при установке.

Руководство по системе внутренней связи в многоквартирных и многоквартирных домах

Установка системы внутренней связи в многоквартирном доме может быть новым зданием или системой, либо проектом по модернизации или замене квартирных домофонов. Каким бы ни был проект, система должна быть проста в установке, обслуживании и обновлении, и она должна обеспечивать доступные затраты в течение всего срока службы, а также низкие первоначальные затраты на покупку и установку. Это некоторые из важных факторов, которые следует учитывать при планировании установки домофонной системы в квартире или кондоминиуме.

Емкость

Прежде чем выбрать домофон для квартиры или заменить домофон, необходимо убедиться, что система способна поддерживать максимальное количество устройств в здании. Для обеспечения оптимальной безопасности каждый блок должен быть подключен к системе, даже если арендаторы не захотят ее использовать. Тот факт, что нынешний житель не хочет пользоваться домофоном, не означает, что будущий житель будет чувствовать то же самое. Количество квартир также определяет наиболее экономичный способ соединения каждого подъезда с подстанциями в квартире. Например, небольшой многоквартирный дом с 10 квартирами не будет слишком сложным или дорогостоящим для подключения, или беспроводная система внутренней связи с открыванием двери может подойти. Однако для большого высотного здания или сообщества с более чем 30 единицами установка IP-видеодомофона для многоквартирных домов, вероятно, будет более рентабельной.

Входная фурнитура

Для квартирного домофона с открыванием двери требуется дверная панель, установленная на каждом входе в здание, которая обычно включает в себя дверной звонок или зуммер. Здания с несколькими квартирами, скорее всего, будут иметь большое количество посетителей, поэтому оборудование для дверного звонка IP или Wi-Fi для многоквартирного дома должно быть рассчитано на надежную работу с минимальным обслуживанием. Панели дверных звонков многоквартирных домов или типичные дверные панели квартир могут быть установлены на поверхность или заподлицо. Панели, монтируемые заподлицо, обеспечивают лучший эстетический вид, хотя для их установки требуется больше работы. Чтобы свести к минимуму риск повреждения от дождя или пыли, дверная панель должна соответствовать стандарту IP65 по водонепроницаемости и защите от атмосферных воздействий. При установке видеодомофона для квартиры следует учитывать, что видеоэкраны и домофоны часто могут быть объектами вандализма, поэтому оборудование для контроля доступа также должно быть защищено от несанкционированного доступа.

Подстанции внутренней связи в квартирах

Многоблочная система внутренней связи требует подстанции в каждой квартире, чтобы посетители могли напрямую связываться с жильцами. Традиционно проводные квартирные домофоны требовали установки дверной панели с динамиком и кнопкой открывания двери в каждом блоке. Однако сегодня арендаторы могут использовать компьютеры, ноутбуки, планшеты или другие типы устройств отображения для обработки запросов на доступ. Однако более простым и экономичным решением является предоставление арендаторам приложения, которое они могут использовать на смартфонах. При использовании с беспроводным домофоном в жилых помещениях — будь то беспроводная система внутренней связи для многоквартирных домов, беспроводная система внутренней связи для многоквартирных домов или беспроводная система внутренней связи для многоквартирных комплексов — приложения для смартфонов предоставляют жильцам свободу и удобство для ответа на запросы доступа. , даже если они находятся вдали от своего здания.

В многоквартирных домах с охраной вестибюля или дежурным администратором многоблочная система внутренней связи также может быть подключена к компьютеру или настольному телефону с видеовозможностями, что позволит коммунальному персоналу управлять доступом посетителей. Это распространено в высотных зданиях и закрытых поселках, где курьеры, посетители и продавцы должны пройти регистрацию с службой безопасности, прежде чем получить доступ к остальной части собственности.

Питание и возможность подключения

Домофон и системы открывания замков требуют питания для работы системы открывания дверей. Это может быть обеспечено подключением к сети или использованием более эффективного соединения Power-over-Ethernet (PoE). Для квартирной домофонной системы также требуется метод подключения дверной панели к квартирным подстанциям. Проводная система требует прокладки отдельных кабелей для каждой квартиры, что может оказаться недопустимым в здании с большим количеством квартир.

Беспроводная система внутренней связи для многоквартирных домов устраняет необходимость в выделенных кабелях и является более экономичным решением для обслуживания большого количества объектов. Однако система Wi-Fi должна иметь скорость, охват и пропускную способность, чтобы предоставить каждому арендатору качественный сервис. Поскольку высококачественное видео использует большую полосу пропускания, многопользовательская IP-интерком может быть лучшим вариантом для обеспечения четкого и надежного изображения в системах видеодомофонии в квартире. Если в здании есть внутренняя сеть с точками доступа в каждой квартире, эта сеть может стать основой многопользовательской IP-домофонной связи.

Инфраструктура и программное обеспечение

Для квартирных домофонов требуется инфраструктура для поддержки системы и программное обеспечение для управления и обновления. Хотя в здании можно установить такую инфраструктуру, как серверы данных и видеорегистраторы, облачная система внутренней связи для многоквартирных домов обеспечивает большую гибкость, а также экономит место. Размещение программного обеспечения и инфраструктуры в облаке означает, что арендодатели и управляющие недвижимостью могут получить доступ к системе через Интернет, не посещая здание, а обслуживанием этого оборудования занимается третья сторона.

Одна из проблем управления системами внутренней связи многоквартирных домов связана с постоянно меняющимся списком жильцов. Программное обеспечение облачной домофонной системы помогает снизить нагрузку на ИТ при въезде новых жильцов благодаря управлению через Интернет, которое мгновенно обновляется. Это означает, что отозвать разрешение на открытие дверей для старых арендаторов можно так же просто, как нажать кнопку, без необходимости подкатывать грузовик и переделывать систему.

Сторонняя интеграция

Управляющие недвижимостью осознают важность интеграции квартирных домофонов с другими технологическими системами собственности, чтобы они могли управлять ими централизованно и переходить на решения для интеллектуальных зданий. Поэтому система доступа к внутренней связи в квартире должна быть способна интегрироваться с рядом сторонних приложений, включая системы управления доставкой, управления посетителями и наблюдения, а также системы окружающей среды здания. Интеграторы квартирных систем внутренней связи рекомендуют системы с открытыми стандартами для беспрепятственной интеграции. Облачные поставщики часто обладают большей гибкостью для интеграции с более широким спектром систем и платформ по сравнению с устаревшими системами.

Техническое обслуживание и модернизация

Затраты на техническое обслуживание и модернизацию должны быть включены в расчет стоимости жизненного цикла многопользовательских систем внутренней связи. В системе, размещенной в облаке, необходимые обновления для устранения возникающих угроз безопасности могут выполняться в облаке без необходимости посещения объекта. Выбор надежного оборудования поможет сократить расходы на текущий ремонт и замену, а регулярное профилактическое обслуживание поможет обеспечить надежную работу системы. Кроме того, ищите системы с уникальными функциями, такими как оповещения о несанкционированном доступе и оповещения об изменении состояния оборудования в режиме реального времени, чтобы гарантировать, что все системы внутренней связи в квартире работают в полную силу.

Скачать руководство / Наверх / Получить помощь сегодня

Самостоятельная установка системы видеодомофона в квартире | Автор Chris Whong

Вот как мы исследовали, нашли и самостоятельно установили систему видеодомофона для небольшого кондоминиума, и вы тоже можете это сделать.

Во время этого проекта мне было очень трудно найти информацию о различных продуктах, которые мы использовали, поэтому этот пост в блоге битком набит текстом для поисковых систем. Читайте дальше о некоторых приключениях в низковольтной проводке.

Отказ от ответственности: работа с внутренней связью должна выполняться только авторизованным и квалифицированным персоналом. Любой, кто использует информацию, содержащуюся в настоящем документе, делает это на свой страх и риск, и считается, что он освобождает автора от любых и всех травм или ущерба, возникающих в результате такого использования.

Статус-кво — дерьмовые интеркомы с функцией «нажми и говори», «нажми и слушай»

Наше здание было построено в середине 2000-х годов и оснащено стандартным аудиодомофоном. Вы знаете, тип, когда нажатие кнопки снаружи вызывает «трель» в устройстве, и вы должны нажать кнопку, чтобы говорить, а затем нажать другую кнопку, чтобы прослушать. Если человек на другом конце считается достойным, вы можете нажать третью кнопку, чтобы вызвать электронное открытие двери, позволяя ему войти.

Вездесущая трехкнопочная аудиопанель переговорного устройства из нержавеющей стали

Эти системы используют вековую телефонную технологию для усиления и передачи различных аудиосигналов и могут быть установлены в 3-х, 4-х или 5-ти проводных конфигурациях. У нас был PK-543 от Tektone. Он работает от 16 вольт переменного тока и требует прокладки кабеля от дверной панели и всех панелей блока к центральному устройству, называемому усилителем.

Как, вероятно, подключен ваш дрянной аудиодомофон. Из https://www.tektone.com/pdf_files/manuals/IL826_PK543A_install.pdf

Очевидно, что эти аудиодомофоны крайне неудобны для пользователя, и если вы не нажмете нужную кнопку в нужное время, вы можете пропустить большую часть разговора. Вы также не можете видеть, кто находится на другом конце линии, что проблематично по нескольким причинам, наиболее важной из которых является безопасность. Но они дешевы, просты и в целом надежны, поэтому так распространены.

Ограничивающий фактор — электропроводка

В наши дни существует множество причудливых новомодных видеодомофонов, но многие из них основаны на IP. Это означает, что на самом деле это маленькие компьютеры, которым необходимо обмениваться данными по сети. В нашем оригинальном аудиодомофоне использовался кабель CAT3 (вспомните телефонную проводку старой школы), который не способен поддерживать IP-сигналы, поэтому эти причудливые системы отсутствовали. В частности, у нас есть домашний кабель CAT3 с 4 витыми парами от каждого блока к центральной точке в подвале. Существующая система внутренней связи представляла собой 4-проводную систему, поэтому каждая панель использовала только две из четырех пар.

Кабель CAT3 с четырьмя витыми парами, с https://www.cableandwireshop.com/cat-3-telephone-4-pair-cable-utp-24-awg-bc-1000-ft.html

Почему бы просто не запустить новые провода? Это потребовало бы открытия стен в нескольких местах, в том числе в каждой квартире, что было бы грязно, отнимало много времени и дорого. Это просто невозможно, если только ваше здание не было спроектировано так, чтобы иметь легкий доступ к лазам и проволокам.

Итак, задача, стоявшая перед нами, когда мы начали наше исследование в начале 2020 года: Выясните, есть ли системы видеодомофонии, которые будут работать по нашим существующим кабелям CAT3.

Новая система также должна позволять дистанционно открывать дверные замки с электроприводом, но это довольно стандартная функциональность для любого домофона, предназначенного для многоквартирных домов.

Двухпроводные видеодомофоны — это вещь!

Некоторые исследования в Интернете показали, что действительно существуют системы внутренней связи, которые могут передавать видео, аудио и данные по двухпроводной шине. Существуют требования к толщине используемого кабеля, но можно объединить 4 пары меньших проводов в кабеле CAT3 в две большие группы проводов, которые подойдут для этой установки.

Руководство по использованию 4 пар проводов в кабеле CAT5 в качестве 2-проводной шины для системы внутренней связи GB2, с сайта https://www.alphacommunication.com/system/gb2audio

. Мы рассмотрели три популярные 2-проводные системы: :

Golmar GB2

https://www.golmar.es/products/gb2

Конфигурации модульной дверной панели Golmar GB2, с http://golmar-eg.com/nexa%20%20inox%204+n %20details%201%20more%20information.html

Golmar — испанская компания, и это была первая найденная нами система. PDF-файлы для установки легко доступны на их веб-сайте. Довольно легко ознакомиться с различными конфигурациями системы и представить, что потребуется для ее установки.

Эти системы распространяются в США компанией Alpha Communications, и из трех рассмотренных нами систем эту оказалось проще всего приобрести здесь, в США.

Comelit

https://pro .comelitgroup.com/en-us/product/IKALL

Comelit Modular Door Panel Configurations, https://www.comelitgroup.com/en-us/products/outdoors/ikall/

Comelit — итальянская компания, Предлагается 2-проводное видео, аналогичное предложению Golmar, но с одним большим отличием: у них есть панель устройства со встроенным Wi-Fi, и они могут обмениваться данными с мобильным приложением. Это означает, что жители могут быть уведомлены о том, что кто-то звонит в их квартиру, когда их нет дома, и они могут посмотреть видео и удаленно открыть дверь со своего мобильного устройства. Нам было на самом деле заинтересовал этой функцией, но, в конце концов, нас оттолкнули ужасные отзывы о приложениях для iOS и Android, и мы не хотели оказаться в одной лодке с МНОЖЕСТВОМ недовольных клиентов.

Они также заставляют вас регистрироваться и входить в систему только для того, чтобы загрузить документацию по продукту, что было отключением.

Hikvision

https://content.hikvision.com/2nd-generation-intercom-homepage

Hikvision — китайская компания, и их двухпроводная система кажется более современной, чем две другие, которые мы рассматривали. . Кроме того, кажется, что в Интернете гораздо больше видео и ресурсов, созданных счастливыми установщиками Hikvision. Тем не менее, Hikvision в настоящее время находится под санкциями правительства США, казалось, что получить оборудование будет сложнее, а предлагаемая ими единая панель казалась немного более неуклюжей / громоздкой, чем другие варианты. Эта система также могла взаимодействовать с мобильными устройствами, но вместо того, чтобы быть децентрализованной, когда каждая панель устройства взаимодействует с Wi-Fi этого устройства, ей потребовалось бы подключение к Интернету на центральном устройстве. (это то, что мы могли бы предоставить, но это также означает больше возможностей для проблем с технической поддержкой в будущем)

К моему удивлению, онлайн-контента об установке видеодомофонов не хватает. Учитывая, что половина планеты городская, можно было бы подумать, что фирмы, которые продают и обслуживают системы внутренней связи в многоквартирных домах, могут разместить тысячи видеороликов на YouTube и постов в блогах. Погуглите «Golmar GB2» или «Comelit 2-wire», и вы поймете, что я имею в виду.

Нас больше всего заинтересовала система Golmar GB2, так как было легко найти интернет-магазины для продажи деталей, легко спроектировать систему и ее было легко установить. Это 100% автономный режим, что означает, что мы отказываемся от некоторых наворотов, но нам не придется решать проблемы с подключением к Интернету или конфигурацией. Как только вы заработаете, он должен просто работает.

Тестирование

Перед тем, как потратить много денег на полную систему для 8 устройств, мы купили минимально необходимое оборудование, чтобы протестировать ее на нашей проводке. Для этого нужно было приобрести видеопанель входной двери, блок питания, шинный разветвитель и одну юнит-панель. Люди из Supplycounter.com действительно связались с нами, чтобы подтвердить заказ, поскольку это не была полная система (см. их примечание ниже).

Если бы по какой-то причине это не сработало, мы потеряли бы около 600 долларов. Вещи не подлежат возврату, поэтому мы либо съедаем убытки, либо пытаемся перепродать их на eBay или где-то еще.

К счастью, это сработало… мы протестировали его на самом длинном отрезке кабеля, в 4 этажа, и он работал просто великолепно! Мы могли бы инициировать звонок из подвала в блок на 4-м этаже, и они могли бы увидеть звонящего и активировать разблокировку.

Мы еще не были готовы найти все это, поэтому тем временем мы установили небольшую демонстрационную доску, чтобы другие жители могли увидеть, на что будет похоже использование системы.

Демонстрационная плата с блоком питания, одной панелью и основным аудио-видео модулем для системы Golmar GB2.

Все вместе

Модульная система Golmar имеет несколько вариантов внешнего корпуса и панелей. Мы остановились на нержавеющей стали, так как это был бы самый прочный и красивый вариант. В конечном итоге это стоило нам времени, так как детали приходилось доставлять из Испании. Я предполагаю, что они не ведут их инвентаризацию в США.

Мы разработали конфигурацию панели 2×2. На двух левых панелях будет размещен основной модуль камеры/аудио, а также дополнительный кнопочный модуль. Панели справа будут изменены для размещения дополнительных функций:

Считыватель контроля доступа. Считыватель RFID для контроля доступа означает, что жильцы могут вызвать отпирание электронного замка с помощью брелока вместо использования физического ключа для отпирания двери. Это удобнее, но реальным преимуществом является контроль над тем, кто имеет доступ, и возможность отозвать доступ, если кто-то потеряет свой FOB. Вы не можете сделать это с физическими ключами. Подробнее об этом позже.
Переключатель со стрелкой USPS — таким образом курьер может получить доступ в здание для доставки почты. Это всего лишь специальный замок и переключатель, который запускает электронное открытие двери. Мы могли бы установить его в отдельной коробке и соединить с системой коротким отрезком кабелепровода, но это выглядело бы не так красиво и потребовало бы немного больше усилий для установки.

Специальная опорная плита для панелей устройства

Оригинальные панели были в портретной ориентации и прикреплены к стене с помощью металлического кронштейна. Новые видеопанели (Golmar VESTA7) были в альбомной ориентации, и установка их поверх той же настенной коробки оставила бы неприглядную полосу неокрашенной стены или линию, где была добавлена новая краска вокруг исходной коробки.

Эскиз индивидуальной белой акриловой базовой пластины.

Чтобы исправить это, мы заказали белые акриловые панели нестандартного размера на сайте acmeplastics. com и разместили их за новыми панелями. Они обеспечили 1-дюймовый буфер вокруг размеров новой панели и были специально рассчитаны на просто покрывают след оригинальной панели.

Панели блока VESTA7 поставляются с монтажным кронштейном, который мы прикрепили к акриловым панелям с помощью ленты Gorilla Tape. Затем смонтированные панели были прикреплены к стене с помощью двух полос ленты Gorilla, что обеспечивает быструю и простую установку.

Эти панели в конечном итоге стали приятным визуальным штрихом и обеспечили очень аккуратную установку для каждого из блоков, не требующую покраски или ремонта стен.

Программирование и тестирование

После того, как поставки прибыли, мы настроили все в локальной установке, чтобы убедиться, что панели и кнопки настроены правильно. Конфигурация выполняется с помощью DIP-переключателей на панелях блока. Каждая кнопка дверной панели вызывает определенный адрес, все, что вам нужно сделать, это установить DIP-переключатели на соответствующий адрес.

Нам пришлось просверлить несколько отверстий в пластинах-заглушках и внести некоторые изменения, чтобы все влезло в корпус, но мы смогли привести все в порядок за пару вечеров. Все в панелях было предварительно смонтировано для быстрого соединения с помощью проволочных гаек после того, как мы фактически установили его у главного входа.

Мы изменили внутреннюю структуру вызывных панелей для размещения почтового переключателя и считывателя контроля доступа.

Установка прошла гладко… в корпусе панели пришлось просверлить 4 отверстия ударной дрелью, протянуть провода в заднюю часть коробки и все соединить.

Проводка из здания довольно проста: 12 В постоянного тока из подвала питают считыватель контроля доступа и электронный замок двери. Двухпроводная шина (по CAT3, как и в случае с панелями устройств) питает аудио/видео панель и передает сигналы. Сняв старую панель, немного приведя в порядок проводку, смонтировав новый корпус с помощью бетонных анкеров и все соединив, мы приступили к делу!

Наша смонтированная и собранная конфигурация панели 2×2, со считывателем контроля доступа и стрелочным замком USPS.

В подвале мы установили блок питания, разветвители панели, блок питания на 12 вольт и источник бесперебойного питания (резервный аккумулятор), чтобы все работало какое-то время в случае отключения электроэнергии.

Новая фанерная панель 2×2 для блока питания, ИБП и разветвителей шины. Провода, идущие к каждому блоку, будут подключены к зеленым клеммам на левой стороне разветвителей.

Фактическая установка панели требовала посещения каждого блока, что мы согласовали заранее. Установка каждого блока занимала всего около 5–10 минут, и мы общались по рации между бригадой, выполняющей установку в блоках, бригадой, подключающейся в подвале, и выполняющей тестовые звонки от входной двери. Поскольку мы заранее все подготовили и протестировали, фактическая установка заняла всего несколько часов.

Контроль доступа и брелоки

Нас заинтересовал контроль доступа с помощью брелоков по нескольким причинам. Один из них заключался в том, чтобы уйти от физических ключей. Жильцам и продавцам всегда нужны копии ключей от дверей, они время от времени теряются, и просто сложно отследить, у кого они есть. Кроме того, дорого и сложно с точки зрения логистики сделать копии ключей с высокой степенью защиты, которые мы используем.

Еще одна причина использовать брелоки — это удобство, так как они позволяют отпереть и открыть дверь одной свободной рукой, что удобно, если вы что-то несете или толкаете коляску.

В прошлой жизни я возился с системами контроля доступа, и им всегда требовались считыватели, которые могут общаться с центральным процессором, который отслеживает всю логику. Обычно для их настройки требуется неуклюжее программное обеспечение Windows. Иногда они должны быть объединены в сеть и подключены к Интернету. Мы хотели что-то очень простое в настройке, и после расспросов кто-то порекомендовал Paxton 9.0061 Линейка считывателей контроля доступа Compact .

Серия Paxton Compact выглядит как обычные считыватели RFID-брелоков, но они работают в автономной конфигурации. Это означает, что нам не нужно беспокоиться о питании и проводке центрального процессора, все происходит локально по отношению к контролируемой двери! Лучше всего, что нет никакого программирования. Вы просто заказываете брелоки партиями по 10 штук. Каждая партия поставляется со специальной картой, которую вы подносите к считывателю, чтобы авторизовать все 10 брелоков, и каждый брелок как так называемую «теневую карту» для отзыва доступа к соответствующему брелоку. если он когда-либо будет потерян.

Схема подключения компактного считывателя Paxton с разъемами питания, электронной системой открывания двери и кнопкой выхода.

Это великолепная система, которая обеспечивает все преимущества контроля доступа RFID без каких-либо сложностей!

Было довольно легко подключиться к переговорному устройству Golmar, у которого есть дверной замок с сухим контактом. Вместо прямого подключения к электронному дверному замку считыватель сначала подключается к реле 12 В. Когда кто-то предъявляет действующий брелок, реле активируется, замыкая клеммы с сухими контактами на панели внутренней связи и открывая дверь на 5 секунд.
