Схемы Подключения Диодов Шоттки — tokzamer.ru

На всех пределах измерения сопротивления, мультиметр отобразит в обе стороны бесконечно низкое сопротивление или короткое замыкание. К достоинствам последних относят чрезвычайно малый обратный ток, который для отдельных диодов Шоттки может составлять единицы пикоампер, возможность работы компонентов отдельных марок на частотах до сотен гигагерц и даже выше.

Обозначение, применение и параметры диодов Шоттки

2.4. Гетеропереходы

В контактной области возникнет электрическое поле, образованное этими зарядами, и будет иметь место изгиб энергетических зон. Прямое падение напряжения на переходе Шоттки меньше, чем у типового электронно-дырочного перехода.

Так, что они питают электроэнергией и космические аппараты. Они имеют довольно небольшие размеры. Однако большой процент обратного тока является очевидным недостатком.

Как известно: ниже емкость — выше частота. В компьютерных блоках питания можно найти самые разные диодные сборки, единичных диодов тут почти не бывает — в одном корпусе два мощных диода, часто почти всегда с общим катодом.

Металл-полупроводник: принцип работы перехода Структура элемента Принцип работы диода Шоттки основан на особенностях барьера. Кроме того обратный ток диодов очень сильно зависит от температуры перехода. Сегодня диоды Шоттки типа 25CTQ на напряжение до 45 вольт, на ток до 30 ампер для каждого из пары диодов в сборке можно встретить во многих импульсных источниках питания, где они служат в качестве силовых выпрямителей для токов частотой до нескольких сотен килогерц.

Нельзя не затронуть тему недостатков диодов Шоттки, они конечно есть, и их два. При любом из этих состояний ИБП блокируется благодаря встроенной схеме защиты. В первом случае все вторичные напряжения отсутствуют. Поэтому, сборку или отдельный элемент необходимо сначала демонтировать из схемы для проверки.

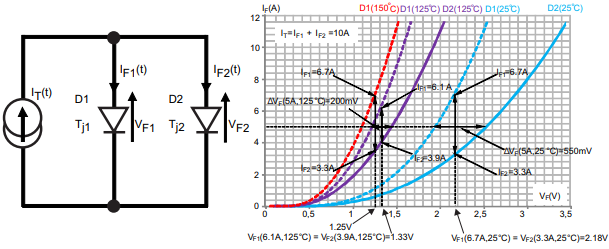

При идентичных параметрах собранных таким образом элементов обеспечивается надежность работы всего устройства, в первую очередь, за счет единой температуры. Прямое падение напряжения 0,2 — 0,4 вольта наряду с высоким быстродействием единицы наносекунд — несомненные преимущества диодов Шоттки перед p-n-собратьями. Их можно обнаружить в довольно экзотических приборах, таких как приёмники альфа и бета излучения, детекторах нейтронного излучения, а в последнее время на барьерных переходах Шоттки собирают панели солнечных батарей. Доступный, надежный, отличается широкой сферой применения благодаря особенностям в своей конструкции. Особенности и принцип работы диода Шоттки Как работает диод Шоттки?

На пределе «20кОм» обратное сопротивление определяется как бесконечно большое. Во-первых, кратковременное превышение критического напряжения мгновенно выведет диод из строя.

Особенности и принцип работы диода Шоттки

Если есть, то нужно их достать и заменить новым полупроводником, устранив неполадки самостоятельно, но лучше обратиться за помощью к профессионалам. Для всех приборов, имеющих барьерную структуру, свойственна несимметричность ВАХ, ведь именно количеством носителей электрического заряда обусловлена зависимость тока от напряжения.

Рассмотрим их: Если в полупроводниковом элементе возникнет пробоина, то он просто перестает держать ток и становится проводником.

Как видим, электроника не стоит на месте, и дальнейшие варианты применения быстродействующих приборов будет только увеличиваться, давая возможность разрабатывать новые, более сложные системы.

При дальнейшем его повышении диод Шоттки ведёт себя как обычный кремниевый выпрямительный диод. Однако большой процент обратного тока является очевидным недостатком. Как правило, они либо полностью пробиваются, либо дают утечку.

Еще по теме: Правила прокладки кабеля в земле снип

Отличие от других полупроводников

Сдвоенный диод — это два диода смонтированных в одном общем корпусе. Очень часто в принципиальных схемах сложное графическое изображение катода попросту опускают и изображают диод Шоттки как обычный диод.

Понравилась статья? Чаще всего выбирается кремний, возможно применение арсенида галлия.

Разновидности диодов Шоттки

Главное, за что радиолюбители их так ценят — высокое быстродействие и малое падение напряжения на переходе — максимум 0,55 вольт — при невысокой цене данных компонентов. В металле отсутствуют неосновные носители заряда, и инжекция не- 35 Москатов Е.

Диод шоттки подключение

Электротехника и радиоэлектроника пестрят многими понятиями, одним из которых является диод Шоттки, используемый в многочисленных схемах электроцепей. Многие задаются вопросами о том, что такое диод Шоттки, как он обозначается на схемах, а также каков принцип работы диода Шоттки. Диод Шоттки — диодное полупроводниковое изделие, которое при прямолинейном включении в цепь выдает малый показатель уменьшения напряжения. Состоит данный элемент из металла и полупроводника. Назван диод в честь известного немецкого физика-испытателя В.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

Диод Шоттки принцип работы

Primary Menu

Что такое диод Шоттки, его характеристики и способ проверки мультиметром

Что такое диод Шоттки, его характеристики и способ проверки мультиметром

Диодный мост из диодов Шоттки

ДИОД ШОТТКИ

Диод Шоттки — характеристики и принцип работы

Принцип работы диода Шоттки и сферы его применения

Диоды Шоттки 1N5817, 1N5818, 1N5819

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Принцип работы диода

Диод Шоттки принцип работы

Этот барьер, так же, как и полупроводниковый p-n переход, обладает свойством односторонней электропроводимости и рядом отличительных свойств. В качестве материала для изготовления диодов с барьером Шоттки преимущественно используется кремний Si и арсенид галлия GaAs , а также такие металлы как золото, серебро, платина, палладий и вольфрам. Как видим, его изображение несколько отличается от обозначения обычного полупроводникового диода.

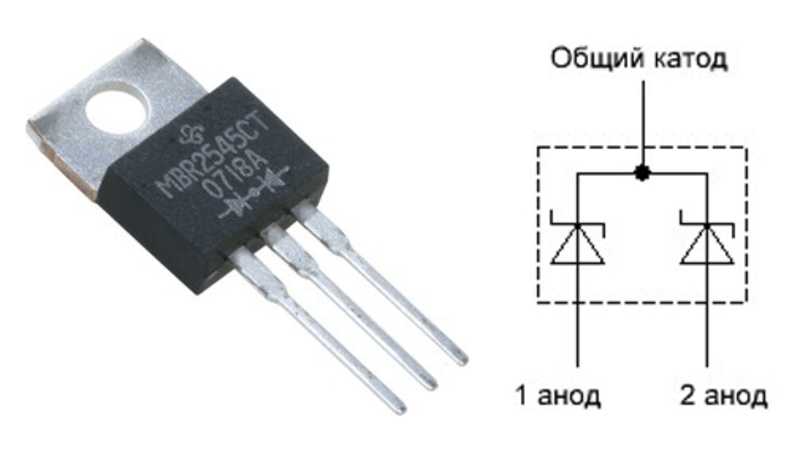

Кроме такого обозначения на схемах можно встретить и изображение сдвоенного диода Шоттки сборки. Сдвоенный диод — это два диода смонтированных в одном общем корпусе. Выводы катодов или анодов у них объединены.

Поэтому такая сборка, как правило, имеет три вывода. В импульсных блоках питания обычно применяются сборки с общим катодом. Так как два диода размещены в одном корпусе и выполнены в едином технологическом процессе, то их параметры очень близки.

Поскольку они размещены в едином корпусе, то и температурный режим их одинаков. Это увеличивает надёжность и срок службы элемента. У диодов Шоттки есть два положительных качества: весьма малое прямое падение напряжения 0,,4 вольта на переходе и очень высокое быстродействие. К сожалению, такое малое падение напряжения проявляется при приложенном напряжении не более вольт.

При дальнейшем его повышении диод Шоттки ведёт себя как обычный кремниевый выпрямительный диод. Максимальное обратное напряжение для Шоттки обычно не превышает вольт, хотя в продаже можно встретить образцы, рассчитанные и на 1,2 киловольта VSETSM3.

Так, сдвоенный диод Шоттки Schottky rectifier 60CPQ рассчитан на максимальное обратное напряжение V, а каждый из диодов сборки способен пропустить в прямом включении 30 ампер! Также можно встретить образцы, выпрямленный за полупериод ток которых может достигать А максимум! Очень часто в принципиальных схемах сложное графическое изображение катода попросту опускают и изображают диод Шоттки как обычный диод. А тип применяемого элемента указывают в спецификации. К недостаткам диодов с барьером Шоттки можно отнести то, что даже при кратковременном превышении обратного напряжения они мгновенно выходят из строя и главное необратимо.

В то время как кремниевые силовые вентили после прекращения действия превышенного напряжения прекрасно самовосстанавливаются и продолжают работать. Кроме того обратный ток диодов очень сильно зависит от температуры перехода. На большом обратном токе возникает тепловой пробой. К положительным качествам диодов Шоттки кроме высокого быстродействия, а, следовательно, малого времени восстановления можно отнести малую ёмкость перехода барьера , что позволяет повысить рабочую частоту.

Это позволяет использовать их в импульсных выпрямителях на частотах в сотни килогерц. Очень много диодов Шоттки находят своё применение в интегральной микроэлектронике. Падение напряжения V F на переходе составляет от 0,45 до 0,55 вольт. Как уже говорилось, прямое падение напряжения Forward voltage drop у диодов с барьером Шоттки очень мало. Также достаточно известным элементом является 1N Он рассчитан на прямой ток в 3 ампера и выполнен в корпусе DOAD. Также на печатных платах можно встретить диоды серии SK12 — SK16 для поверхностного монтажа.

Они имеют довольно небольшие размеры. Несмотря на это SKSK16 выдерживают прямой ток до 1 ампера при обратном напряжении 20 — 60 вольт. Также на практике можно встретить диоды серии SK32 — SK, например, SK36 , который рассчитан на прямой ток 3 ампера. Диоды Шоттки активно применяются в блоках питания компьютеров и импульсных стабилизаторах напряжения.

Чаще всего используются трёхвыводные сборки с общим катодом. Именно применение сборок может считаться признаком высококачественного и технологичного блока питания. Выход из строя диодов Шоттки одна из наиболее часто встречающихся неисправностей в импульсных блоках питания.

У него может быть два «дохлых» состояния: чистый электрический пробой и утечка. При наличии одного из этих состояний блок питания компьютера блокируется, так как срабатывает защита.

Но это может происходить по-разному. В первом случае все вторичные напряжения отсутствуют. Защита заблокировала блок питания. Во втором случае вентилятор «подёргивается» и на выходе источников питания периодически то появляются пульсации напряжения, то пропадают. То есть схема защиты периодически срабатывает, но полной блокировки источника питания при этом не происходит.

Диоды Шоттки гарантированно вышли из строя, если радиатор, на котором они установлены, разогрет очень сильно до появления неприятного запаха. И последний вариант диагностики связанный с утечкой: при увеличении нагрузки на центральный процессор в мультипрограммном режиме блок питания самопроизвольно отключается.

Следует иметь в виду, что при профессиональном ремонте блока питания после замены вторичных диодов, особенно с подозрением на утечку, следует проверить все силовые транзисторы выполняющие функцию ключей и наоборот: после замены ключевых транзисторов проверка вторичных диодов является обязательной процедурой.

Проверить диод Шоттки можно с помощью рядового мультиметра. Методика такая же, как и при проверке обычного полупроводникового диода с p-n переходом. Но и тут есть подводные камни. Особенно трудно проверить диод с утечкой. Прежде всего, элемент необходимо выпаять из схемы для более точной проверки. Достаточно легко определить полностью пробитый диод. На всех пределах измерения сопротивления неисправный элемент будет иметь бесконечно малое сопротивление, как в прямом, так и в обратном включении.

Это равносильно короткому замыканию. Сложнее проверить диод с подозрением на «утечку». Если проводить проверку мультиметром DT в режиме «диод», то мы увидим совершенно исправный элемент. Можно попробовать измерить в режиме омметра его обратное сопротивление. На пределе «20кОм» обратное сопротивление определяется как бесконечно большое.

Если же прибор показывает хоть какое-то сопротивление, допустим 3 кОм, то этот диод следует рассматривать как подозрительный и менять на заведомо исправный. Где ещё в электронике используются диоды Шоттки? Их можно обнаружить в довольно экзотических приборах, таких как приёмники альфа и бета излучения, детекторах нейтронного излучения, а в последнее время на барьерных переходах Шоттки собирают панели солнечных батарей. Так, что они питают электроэнергией и космические аппараты.
