Подключение ДГУ (дизельной генераторной установки) – это совокупность действий, которые должны обеспечивать отсутствие аварийности коммутации электрической подстанции, в основном за счет АВР (автомата ввода резерва). Данные действия являются неотъемлемыми для запуска электростанции и ее дальнейшей бесперебойной работы.

Перед тем, как перейти к подключению ДГУ к сетевому устройству необходимо проверить, что:

• Монтажные работы полностью завершены, а дизельный генератор прочно прикреплен к фундаментальной опоре;
• Все устройства коммутации находятся на механической блокировке;
• Подготовлены кабели соответствующей гибкости и сечений.

Если в наличии имеется инструкция по эксплуатации электростанции, то соответственно там находится схема подключения ДГУ, с помощью которой достаточно произвести грамотное соединение определенных кабелей и клемм (Рис. 1).

В процессе подключения генератора следует произвести подсоединение силового, контрольно-измерительного кабелей, а так же кабеля собственных нужд. Иногда бывают случаи, когда достаточно подключить только силовые кабели, которые являются основными проводами для питания потребителей электрическим током. В однофазной подстанции присутствуют только два силовых кабеля, а в трехфазной их четыре.

         Чтобы подключить все четыре провода к трехфазной подстанции, следует выполнить следующие действия:

• Каждый из четырех кабелей протягивается к АВР и подсоединяются к определенной шине. Данный метод подключения применим в случае использования четырехполюсной АВР, который потребители берут в эксплуатацию гораздо реже, чем трехполюсный АВР.
• При использовании трехполюсного АВР три силовых кабеля подсоединяются к шинам автомата ввода резерва с соответствующими разъемами, а нулевой кабель протягивается внутрь АВР, чтобы объединиться с общим нулем. Этот метод применяется, если в АВР присутствует специальная шина для нуля.
• При отсутствии шины для объединения нуля, производится подключение трех силовых провода, а объединение нуля происходит на шине общего назначения, находящейся снаружи автомата ввода резерва, в ГРЩ оборудования (Рис. 2).

Использование контрольно-измерительных кабелей производится, когда ДГУ может запускаться и осуществлять работу автоматически, как только в нее попадает напряжение. При ручном управлении электростанцией необходимость использования этих кабелей отпадает. Существует два способа их подключения для ДГУ с АВР, которые зависят от места нахождения блока контроля сети:

• Когда устанавливается обычный АВР, где отсутствует блок контроля сети, то контроль за сетью происходит за счет специальной проверочной панели дизель — генератора, которая обрабатывает сетевое напряжение и способно принимать решение о запуске или остановке генераторной установки, а также распоряжается переключением контакторов в АВР. Данный вариант подключения применяется в основном для стационарных подстанций. Здесь важно предусмотреть некоторые нюансы подключения контрольных кабелей, которые тянутся от панели управления. С помощью этих проводов на панель управления поступает информация о качестве сетевого электроснабжения. Также надо еще произвести подключение сигнального кабеля от контрольной панели к автомату ввода резерва. За счет этого провода панель управления дает команду на переключение контакторов АВР. Схема АВР с ДГУ стационарного типа (Рис. 3).

• Когда устанавливается АВР с простой контрольной панелью с внутренним расположением блока контроля сети, то контрольно-измерительные кабели здесь не нужны. В данном случае достаточно лишь подключить два управляющих кабеля от АВР к генераторной установке. После этого блок контроля сети отдаст сигнал для запуска или остановки генератора. Данный способ применяется в основном во всех портативных ДГУ. Схема АВР с ДГУ передвижного типа (Рис. 4).

Что бы ДГУ работала слаженно и корректно необходимо использовать питание собственных нужд, который содержит аккумуляторную батарею для постоянной подзарядки и подогрев охлаждающей жидкости. Подключение провода собственных нужд осуществляется от самостоятельного автоматического устройства ГРЩ потребителя до отдельной колодки генератора, находящейся под управляющей панелью. Иногда бывают индивидуальные решения, где собственные нужды могут иметь дополняющие устройства:

• для подогрева масла, а так же для подогрева воздуха внутри специального защитного от разных погодных условий кожуха, которым накрывают генератор;
• отдельный щит собственных нужд.

Согласно пункту 1.2.18 ПУЭ существует особая категория электроприемников (ЭП), которые осуществляют бесперебойную работу, считаются безаварийными и могут предотвращать любые угрозы для потребителей электроэнергии.  В эту категорию входит АВР на 3 ввода, который питается благодаря трем независимым друг от друга источникам.  Но третий источник чаще всего используется только, если происходит исчезновения напряжения на каком-то из двух основных источников. Хотя некоторые потребители, подстраховываясь постоянно содержат его включенным. Таким вариантом энергоснабжения пользуются в основном нефтеперерабатывающие предприятия.

В случае, если третий независимый источник отсутствует, то применяют аккумуляторные батареи, а так же ДЭС или АБП.  Если частота в энергосистеме снижается, то что бы обеспечить оптимальный поток электрического снабжения, не следует отключать независимый источник питания автоматическим устройством частотной нагрузки. Электроприемники, относящиеся к особой группе, должны быть оснащены самозапуском и технологическим резервом, подключенным к АВР.

Схема АВР на три ввода, которая имеется в инструкции по эксплуатации ДГУ, наглядно показывает места соединения данных источников питания (Рис. 5).

Находясь в обычном рабочем состоянии, первый и второй независимые источники осуществляют питание первой секции щита, а третий источник питает вторую секцию. Если исчезает напряжение на первом источнике питания, то происходит возвращение якоря пускателя 1КМ1, затем запускается реле времени 1КТ1 и следом 1КL2. Как только замкнулся контакт 1КL2, сразу идет замыкание цепи включения пускателя 1КМ2.

Если напряжение исчезает на третьем источнике питания, то происходит возвращение якоря пускателя 2КМ1, затем запускается реле 2КТ1 и следом 2КL2. Как только замыкается контакт 2КL2, сразу следует замыкание цепи включения пускателя 2КМ2. После этого во второй секции срабатывает переключение на второй источник питания.

Бывает, что в одно и то же время случается исчезновение напряжения на первом и третьем источниках питания. В таком случае первая и вторая секции через 0,5 секунд подключаются ко второму источнику питания. При этом срабатывает пускатель 1КМ2, а затем 2КМ2.

При исчезновении напряжения на первом или втором источниках питания, а также в случае несрабатывания АВР вводов происходит возвращение якорей пускателей 1КМ1 и 1КМ2. Их контактные проводы, соединенные между собой в определенной последовательности замыкают цепь реле времени КТ1. Спустя одну секунду включается реле KL1. После того, как контакт KL1 замкнулся, следует замыкание цепи включения пускателя КМ1. Первая секция автоматически подсоединяется к третьему источнику питания.

Когда исчезает напряжение сразу на двух источниках питания (первом и втором), то электроприемники автоматически подлежат отключению. Но питание особой группы ЭП, которое подключено к третьему независимому источнику остается включенным.

Когда оптимальная подача напряжения восстановлена, то на первой секции сразу же срабатывает включение пускателя 1КМ1, а спустя одну секунду следует отключение 1КМ2 или КМ1. На второй секции сразу после восстановления идет включение пускателя 2КМ1, а через секунду отключение 2КМ2 или КМ1.

Также более наглядным примером  является схема АВР с ДГУ, где имеет место подача напряжения 380 В от трех независимых источников питания. В данном случае третьим источником питания является дизель генераторная установка (Рис. 6).

Важным нюансом этой схемы является то, что если два ввода отключаются вручную или при аварийной ситуации, в любом случае автоматически осуществляется запуск ДГУ вместе с одновременным подключением нагрузки. Когда восстанавливается напряжение хотя бы на одном из вводов, также автоматически производится переключение в исходный режим работы.

Cхема подключения ДГУ с АВР к ВРУ / АВР на 3 ввода

Шкафы автоматического ввода резерва АВР на 3 ввода с дизель-генератором ДГУ относятся к наболее надежным источникам электроснабжения, т.к. в качестве резерва используется сразу 2 линии (обычно это еще одна электросеть и дизель-генератор). Шкафы АВР с тремя вводами обычно устанавливают в главных распределительных щитах ГРЩ зданий 1й категории надежности электроснабжения (хирургические отделения, банки, военные объекты).

Существует два основных типа схем и алгоритмов работы щитов АВР на три ввода:

1. 3 в 1. Три независимых ввода работают на одну секцию потребителей. В зависимости от требований проекта переключение между вводами может быть как с приоритетом первого ввода, так и без приоритета. В таком случае рабочим может стать любой ввод, на котором восстановились нормальные параметры напряжения.
2. 3 в 2. Два независимых ввода запитанных от сети, работают на две секции потребителей. Дополнительно, третий ввод от резервного источника подключается при необходимости на первую или вторую секцию. Резервирование осуществляется за счёт АВР с секционным выключателем (как правило такие схемы реализуются в ГРЩ с АВР).

Переключение нагрузки между вводами может основываться как на релейной логике, так и с использованием программируемых реле Zelio Logic. Шкафы автоматического ввода резерва на 3 три ввода могут комплектоваться как контакторами с мех. блокировкой, так и автоматами с электроприводами.

Схема АВР на 3 ввода с ДГУ

АВР на 3 ввода с ДГУ — необходимое условия для введения в эксплуатацию потребителей 1й категории надежности, таких как главные распределительные щиты ГРЩ или вводно-распределительные устройства ВРУ 0,4кВ.

Для более сложных систем управления (АВР с секционированием или когда нужно синхронизировать работу нескольких генераторов) используются программируемые реле Zelio Logic или Siemens Logo. Более подробно о синхронизации дгу написано в специальной статье.

Cхема подключения ДГУ с АВР к ВРУ

Подключение ДГУ (дизельной генераторной установки) – это совокупность действий, которые должны обеспечивать отсутствие аварийности коммутации электрической подстанции, в основном за счет АВР (автомата ввода резерва). Данные действия являются неотъемлемыми для запуска электростанции и ее дальнейшей бесперебойной работы.

Перед тем, как перейти к подключению ДГУ к сетевому устройству необходимо проверить, что:

• Монтажные работы полностью завершены, а дизельный генератор прочно прикреплен к фундаментальной опоре;
• Все устройства коммутации находятся на механической блокировке;
• Подготовлены кабели соответствующей гибкости и сечений.

Если в наличии имеется инструкция по эксплуатации электростанции, то соответственно там находится схема подключения ДГУ, с помощью которой достаточно произвести грамотное соединение определенных кабелей и клемм (Рис. 1).

В процессе подключения генератора следует произвести подсоединение силового, контрольно-измерительного кабелей, а так же кабеля собственных нужд. Иногда бывают случаи, когда достаточно подключить только силовые кабели, которые являются основными проводами для питания потребителей электрическим током. В однофазной подстанции присутствуют только два силовых кабеля, а в трехфазной их четыре.

Чтобы подключить все четыре провода к трехфазной подстанции, следует выполнить следующие действия:

• Каждый из четырех кабелей протягивается к АВР и подсоединяются к определенной шине. Данный метод подключения применим в случае использования четырехполюсной АВР, который потребители берут в эксплуатацию гораздо реже, чем трехполюсный АВР.
• При использовании трехполюсного АВР три силовых кабеля подсоединяются к шинам автомата ввода резерва с соответствующими разъемами, а нулевой кабель протягивается внутрь АВР, чтобы объединиться с общим нулем. Этот метод применяется, если в АВР присутствует специальная шина для нуля.
• При отсутствии шины для объединения нуля, производится подключение трех силовых провода, а объединение нуля происходит на шине общего назначения, находящейся снаружи автомата ввода резерва, в ГРЩ оборудования (Рис. 2).

Использование контрольно-измерительных кабелей производится, когда ДГУ может запускаться и осуществлять работу автоматически, как только в нее попадает напряжение. При ручном управлении электростанцией необходимость использования этих кабелей отпадает. Существует два способа их подключения для ДГУ с АВР, которые зависят от места нахождения блока контроля сети:

• Когда устанавливается обычный АВР, где отсутствует блок контроля сети, то контроль за сетью происходит за счет специальной проверочной панели дизель – генератора, которая обрабатывает сетевое напряжение и способно принимать решение о запуске или остановке генераторной установки, а также распоряжается переключением контакторов в АВР. Данный вариант подключения применяется в основном для стационарных подстанций. Здесь важно предусмотреть некоторые нюансы подключения контрольных кабелей, которые тянутся от панели управления. С помощью этих проводов на панель управления поступает информация о качестве сетевого электроснабжения. Также надо еще произвести подключение сигнального кабеля от контрольной панели к автомату ввода резерва. За счет этого провода панель управления дает команду на переключение контакторов АВР. Схема АВР с ДГУ стационарного типа (Рис. 3).

• Когда устанавливается АВР с простой контрольной панелью с внутренним расположением блока контроля сети, то контрольно-измерительные кабели здесь не нужны. В данном случае достаточно лишь подключить два управляющих кабеля от АВР к генераторной установке. После этого блок контроля сети отдаст сигнал для запуска или остановки генератора. Данный способ применяется в основном во всех портативных ДГУ. Схема АВР с ДГУ передвижного типа (Рис. 4).

Что бы ДГУ работала слаженно и корректно необходимо использовать питание собственных нужд, который содержит аккумуляторную батарею для постоянной подзарядки и подогрев охлаждающей жидкости. Подключение провода собственных нужд осуществляется от самостоятельного автоматического устройства ГРЩ потребителя до отдельной колодки генератора, находящейся под управляющей панелью. Иногда бывают индивидуальные решения, где собственные нужды могут иметь дополняющие устройства:

• для подогрева масла, а так же для подогрева воздуха внутри специального защитного от разных погодных условий кожуха, которым накрывают генератор;
• отдельный щит собственных нужд.

Согласно пункту 1.2.18 ПУЭ существует особая категория электроприемников (ЭП), которые осуществляют бесперебойную работу, считаются безаварийными и могут предотвращать любые угрозы для потребителей электроэнергии. В эту категорию входит АВР на 3 ввода, который питается благодаря трем независимым друг от друга источникам. Но третий источник чаще всего используется только, если происходит исчезновения напряжения на каком-то из двух основных источников. Хотя некоторые потребители, подстраховываясь постоянно содержат его включенным. Таким вариантом энергоснабжения пользуются в основном нефтеперерабатывающие предприятия.

В случае, если третий независимый источник отсутствует, то применяют аккумуляторные батареи, а так же ДЭС или АБП. Если частота в энергосистеме снижается, то что бы обеспечить оптимальный поток электрического снабжения, не следует отключать независимый источник питания автоматическим устройством частотной нагрузки. Электроприемники, относящиеся к особой группе, должны быть оснащены самозапуском и технологическим резервом, подключенным к АВР.

Схема АВР на три ввода, которая имеется в инструкции по эксплуатации ДГУ, наглядно показывает места соединения данных источников питания (Рис. 5).

Находясь в обычном рабочем состоянии, первый и второй независимые источники осуществляют питание первой секции щита, а третий источник питает вторую секцию. Если исчезает напряжение на первом источнике питания, то происходит возвращение якоря пускателя 1КМ1, затем запускается реле времени 1КТ1 и следом 1КL2. Как только замкнулся контакт 1КL2, сразу идет замыкание цепи включения пускателя 1КМ2.

Если напряжение исчезает на третьем источнике питания, то происходит возвращение якоря пускателя 2КМ1, затем запускается реле 2КТ1 и следом 2КL2. Как только замыкается контакт 2КL2, сразу следует замыкание цепи включения пускателя 2КМ2. После этого во второй секции срабатывает переключение на второй источник питания.

Бывает, что в одно и то же время случается исчезновение напряжения на первом и третьем источниках питания. В таком случае первая и вторая секции через 0,5 секунд подключаются ко второму источнику питания. При этом срабатывает пускатель 1КМ2, а затем 2КМ2.

При исчезновении напряжения на первом или втором источниках питания, а также в случае несрабатывания АВР вводов происходит возвращение якорей пускателей 1КМ1 и 1КМ2. Их контактные проводы, соединенные между собой в определенной последовательности замыкают цепь реле времени КТ1. Спустя одну секунду включается реле KL1. После того, как контакт KL1 замкнулся, следует замыкание цепи включения пускателя КМ1. Первая секция автоматически подсоединяется к третьему источнику питания.

Когда исчезает напряжение сразу на двух источниках питания (первом и втором), то электроприемники автоматически подлежат отключению. Но питание особой группы ЭП, которое подключено к третьему независимому источнику остается включенным.

Когда оптимальная подача напряжения восстановлена, то на первой секции сразу же срабатывает включение пускателя 1КМ1, а спустя одну секунду следует отключение 1КМ2 или КМ1. На второй секции сразу после восстановления идет включение пускателя 2КМ1, а через секунду отключение 2КМ2 или КМ1.

Также более наглядным примером является схема АВР с ДГУ, где имеет место подача напряжения 380 В от трех независимых источников питания. В данном случае третьим источником питания является дизель генераторная установка (Рис. 6).

Важным нюансом этой схемы является то, что если два ввода отключаются вручную или при аварийной ситуации, в любом случае автоматически осуществляется запуск ДГУ вместе с одновременным подключением нагрузки. Когда восстанавливается напряжение хотя бы на одном из вводов, также автоматически производится переключение в исходный режим работы.

АВР для генератора -цена

Простые щиты АВР для запуска генератора ДГУ ненамного дороже вариантов с питанием от 2х электросетей. Итоговая цена зачастую зависит от дополнительных требований по автоматизации, индикации параметров генератора, дистанционного управления по GSM, слежения за качеством электроэнергии и др.

Самыми бюджетными щитами для запуска генератора являются щиты с реверсивным рубильником, которые сработают только при ручном запуске генератора и ручном переключении рубильника. Такие варианты подходят только для дач, коттеджей и небольших магазинов.

С этими и другими ценами на АВР для ДЭС можете ознакомиться в нашем прайс-листе.

Режимы работы ШАВР 3 ввода (схема 3в1) производства компании ПромЭлектроСервис

Шкафы автоматического включения резерва с 3 вводами имеют 2 режима работы (автоматический/ручной). Переключение между режимами осуществляется с помощью переключателя на лицевой панели шкафа.

Автоматический режим

В автоматическом режиме АВР работает по алгори.

При наличии напряжении на 1 вводе, нагрузка запутывается от 1 ввода.

При исчезновении напряжения или выходе его за номинальные значения, нагрузка переключается на второй ввод.

При исчезновении напряжении на втором вводе, и отсутствии на первом, нагрузка переключается на третий ввод. (В случае если третий ввод подключен к ДГУ, предварительно через «сухой контакт» подается сигнал на запуск ДГУ, после получения от ДГУ сигнала (ДГУ готов к работе) нагрузка переключается на третий ввод.

В случае восстановления параметров напряжения на первом или втором вводе, нагрузка переключается на первый или второй ввод.

Ручной режим

В ручном режиме управление щита АВР осуществляется с помощью кнопок на лицевой панели

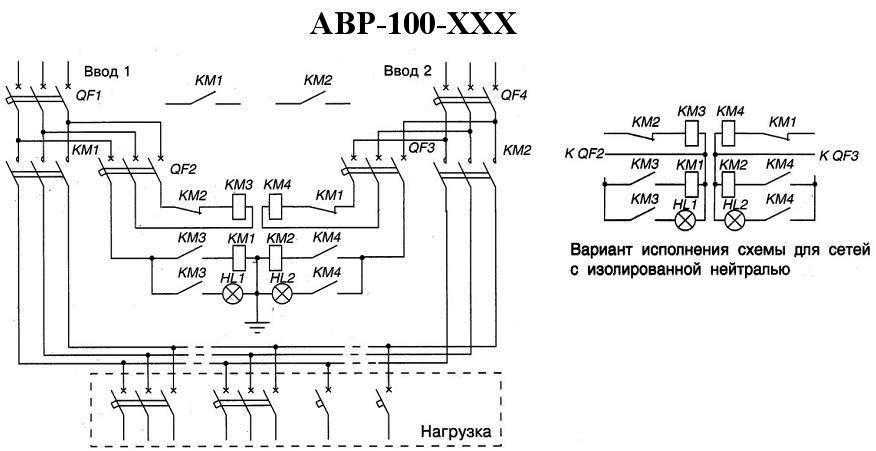

Типовая схема однофазного АВР 220В на модульных контакторах.

Для большинства частных домов, административных зданий и малых производственных помещений достаточно простейшей схемы АВР. Она состоит из двух однополюсных автоматических выключателей, одного контактора и одного двухполюсного автоматического выключателя. В нормальном режиме электропитание проходит через однополюсный автомат и поступает на контактор. При этом нормально-разомкнутый контакт замыкается, а нормально-замкнутый, наоборот, размыкается. От контактора фаза приходит на двухполюсный выключатель. В свою очередь ноль никогда не размыкается и сразу приходит на второй контакт двухполюсного выключателя. В случае аварийного режима контактор размыкает фазу с основного ввода и подключает с резервного. Если же понадобится вручную перевести нагрузку с основного источника на резервный, достаточно просто отключить однополюсный автомат основной сети.

Готовые АВР 25А-40А на модульных контакторах

Схема АВР для вводно-распределительного устройства с секционным переключателем.

А теперь настало время перейти к более сложным распределительным системам электроэнергии. Таковыми являются вводно-распределительные устройства с секционным переключателем. Чтобы бесперебойно принимать и распределять электроэнергию, вся система разделена на секции, каждая из которых питается от своего источника. В случае аварийной ситуации на одной из секций потребители будут запитаны от смежной секции через секционный выключатель. Звучит достаточно просто, но на практике схема АВР должна учитывать не только отсутствие напряжения на указанной секции. Учитывается также наличие напряжения на соседнем участке, иначе переход на питание от него не имеет смысла. Помимо этого, контроллер АВР проверяет отсутствие короткого замыкания, в противном случае подача энергии на эту секцию недопустима. Схема АВР обязана учитывать и то, что вводной выключатель должен быть включен. Чтобы не получилось ситуации, когда секцию обесточили намеренно, а в этот момент АВР вступает в работу. Все эти особенности делают создание схемы АВР для вводно-распределительного устройства весьма нетривиальной задачей.
