Схема подключения четырехместной розетки: Схема подключения четырехместной розетки этюд

Содержание

как подключить, специфика и схемы установки

Там, где необходимо подключить взаимодействующую группу бытовой техники, устанавливается блок розеток, включающий от двух до четырех электрических точек. Установка и подключение этого варианта отличается от тех же действий с обычной розеткой. Чтобы результат радовал надежностью, нужно знать тонкости. Согласны?

Мы подробно расскажем, как подключают блок розеток, какие варианты подключения с учетом потребителей существуют. У нас вы узнаете, какие правила монтажа стоит учитывать при установке подобного модульного устройства. Представленные к рассмотрению сведения опираются на ПУЭ.

Подробно изложенную технологию монтажа и подключения розеточных блоков мы подкрепили схемами, пошаговыми фото-руководствами, видео.

Содержание статьи:

  • Устройство и места установки розеточных блоков
  • Способы подключения с учетом потребителей
  • Инструкция по монтажу розеточного блока
    • Проведение подготовительных работ
    • Нанесение разметки на стену
    • Создание штроб и «посадочных» мест
    • Специфика крепления подрозетников
    • Тонкости подключения электрики
  • Выводы и полезное видео по теме

Устройство и места установки розеточных блоков

Конструкция розеточного блока отличается от обычной розетки только количеством «посадочных» мест. Он состоит из пластмассового корпуса и внутренней части, представленной терминалами с контактами и клеммами, к которым прикрепляются пружины для вилок.

Большинство современных моделей оснащены заземляющими контактами, которые призваны повышать безопасность системы и снижать напряжение со всех подключенных через блок электроприборов.

Количество точек подключения устанавливаемого розеточного блока определяется исходя из наличия бытовой техники, посаженной на одну группу

Розеточные блоки бывают двух типов:

  • Предназначены для скрытой проводки. Устанавливаются в толщу стены с помощью модуля из выполненных в форме стаканов подрозетников;
  • Предназначены для открытой проводки. Устанавливаются на поверхность стены с помощью выполненного в форме пластины подрозетника.

Кроме двух основных разновидностей розеточных блоков есть еще весьма практичный выдвижной тип. Они легко монтируются в столешницу или в шкаф, из которых выдвигаются в период эксплуатационной необходимости. Их принцип работы аналогичен источникам питания, расположенным на/в стене.

Розеточные блоки часто , располагая их за рабочим столом на высоте в 10 см, внутри кухонных тумб и за стенками соседних тумбочек на уровне 30-60 см от чистового пола.  Встроенные розетки удобно использовать при подключении группы не мощных бытовых приборов: вытяжки, мультиварки, холодильника…

Врезной корпус выдвижной розеточной группы, состоящей из трех-пяти электроточек, остается скрытым в столешнице до тех пор, пока слегка не надавишь на его верхнюю панель

При обустройстве залов и гостиных их размещают возле компьютерных столов или за экраном телевизора. Розеточные группы из трех электроточек часто можно встретить и ванных комнатах. Но в этом случае используют устройства с влагозащищенными корпусами, размещая их на расстоянии не менее 60 см от источника воды.

Способы подключения с учетом потребителей

Подключение блока розеток одной группы осуществляют . Он предполагает присоединение всех элементов группы к общей питающей линии электропроводки. Созданная шлейфовым способом цепь рассчитана на нагрузку, показатель которой не превышает 16А.

Единственным «минусом» такой схемы является то, что в случае повреждения в месте контакта одной из жил перестают функционировать и все расположенные за ней элементы

Сегодня подключение блока розеток часто осуществляют комбинированным способом, в основе которого лежит параллельная схема. Этот способ активно практикуется в европейских странах. У нас он применяется для обеспечения отдельной линией мощных потребителей.

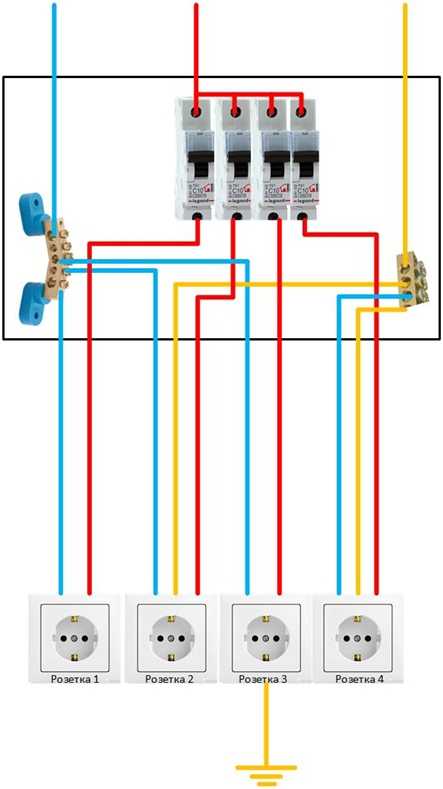

Параллельное подключение предполагает прокладку от распределительной коробки двух кабелей:

  • первый направляется в виде шлейфа, запитывая четыре из пяти розеток 5-местного блока;
  • второй – подводится отдельно к пятой точке розеточной группы, которая предназначена будет для запитки мощного прибора.

Способ хорош тем, что обеспечивает работоспособность отдельной точки и делает ее независимой от функционирования расположенных рядом других участников цепи.

Главное достоинство комбинированного способа – в обеспечении максимальной степени безопасности, что особо актуально при эксплуатации мощных и дорогостоящих приборов

Единственный недостаток схемы – увеличение расхода кабеля и затрат труда электромонтажника.

Как шлейфовый, так и комбинированный способ подключения может быть закрытого и открытого исполнения. Первый предполагает выдалбливание каналов в стене для прокладки линий и «гнезд» под разъемы, второй реализуется путем прокладки РЕ проводника на поверхности стены.

Плинтусы и кабель-каналы, используемые при открытом способе прокладки, выполняют не только эстетическую функцию, но и защищают РЕ проводник от механического повреждения

Применение пластиковых кабель-каналов повышает безопасность и эстетичность открытой проводки. Большинство из них снабжено перегородками, между которыми и прокладывают линию. Контроль за состоянием РЕ проводника удобно осуществлять через съемную переднюю часть.

Инструкция по монтажу розеточного блока

Выбор способа монтажа, будь-то наружная прокладка или , зависит от материала, с которым приходится работать. Стены в доме могут быть бетонными или кирпичными, либо же выполненными из дерева или гипсокартона.

Планируете ли штробить бетон в панельном доме или ограничитесь установкой накладного блока при открытой проводке – решать вам.

Проведение подготовительных работ

Первое, что необходимо выполнить – обесточить участок, где будут выполняться работы.

После отключения автомата в электрощите в обязательном порядке следует убедиться, что нет напряжения, используя для этого индикаторную отвертку

В домах старой постройки, где не установлены автоматы, чтобы обесточить помещение нужно лишь выкрутить пробки.

Из материалов необходимо заранее подготовить:

  • розеточный блок;
  • декоративную планку;
  • провода для перемычек;
  • кабель для проводки;
  • подрозетники, соединяющиеся в блоки;
  • гипс или алебастр.

Выбор розеточного блока должен основываться на качестве изделия, а также возможности отдельного подключения РЕ проводников.

Из инструментов потребуются:

  • перфоратор, оснащенный бурильной коронкой D 70 мм;
  • строительный уровень;
  • рулетка, линейка и маркер;
  • электромонтажный набор инструментов;
  • емкость для замешивания гипса;
  • шпатель.

Выбор коронки для перфоратора зависит от материала, с которым приходится работать. Насадки для гипсокартона или того же бетона различаются по эксплуатационным параметрам и, соответственно, по цене.

Нанесение разметки на стену

Удобство установки и подключения розеточной группы во многом зависит от правильности нанесения разметки. Перед началом выполнения работ следует удостовериться в отсутствии под стеной коммуникаций. При работе с гипсокартонной основой важно не попасть на поддерживающий ее профиль.

С помощью линейки, уровня и маркера размечают место, где планируют производить установку. При нанесении разметки ориентируются на то, сколько электроточек включает группа. Перекрестными линиями обозначают центры будущих отверстий.

Галерея изображений

Фото из

Чтобы правильно и максимально точно определить место монтажа розеток, необходимо знать, какую мебель или электроприборы планируется устанавливать поблизости

Чтобы начертить ровную горизонталь относительно пола, необходимо воспользоваться самовыравнивающимся лазерным уровнем, если он отсутствует, то подойдет и пузырьковый

С помощью разметочного материала — линейки и карандаша — следует провести прямую горизонталь, относительно которой будут располагаться подрозетники. Линейку можно заменить уголком

Декоративные планки (крышки) розеток рассчитаны на то, что розетки находятся на одинаковом расстоянии одна от другой — это нужно учесть при разметке

Шаг 1 — выбор места установки блока подрозетников

Шаг 2 — использование лазерного или пузырькового уровня

Шаг 3 — обозначение на стене точек монтажа розеток

Шаг 4 — определение точного места посадки каждого подрозетника

В центре будущих отверстий удаляют углубления. Важно следить, чтобы направляющее сверло бурильной коронки не «уходило» в сторону. Маленькая хитрость: поскольку при создании розеточного блока довольно сложно добиться горизонтальности расположения отверстий, для работы можно использовать коронку чуть большего размера диаметром в 80 мм.

Расстояние между центрами подрозетников должно соответствовать 72 мм, иначе при установке декоративной крышки она просто не «сядет» на свое место

Чтобы при скрытой прокладке кабеля впоследствии избежать ошибочного просверливания отверстий, на этапе монтажа лучше сделать чертеж, в котором отобразить расположение проводов.

Способы устройства разводки и прокладки кабеля в квартире подробно изложены в нашего сайта.

Создание штроб и «посадочных» мест

Подготавливая «посадочные» места в бетонной или кирпичной стене, бурение по отмеченным перекрестиям начинают на малых оборотах, не забывая при этом контролировать положение сверла.

Чтобы обеспечить точность монтажа, отверстие сначала намечают сверлом небольшого диаметра. Лишь после этого насаживают коронку, которая делает углубление по контуру будущего «посадочного» места.

Чтобы установить розеточную группу в бетонной или кирпичной стене, необходимо сначала сформировать контуры с помощью коронки, а затем с помощью зубила и молотка изъять середину

Оставшийся в отверстиях стенной материал выдалбливают перфорированным зубилом. После этого между отверстиями прокладывают канавки, необходимые для соединительных выступов .

Планируя выполнить скрытую прокладку провода, по намеченным линиям выдалбливают борозды. При запитке одной из точек блока отдельной линией необходимо от щитка проложить еще одну борозду.

Все отверстия и канавы вычищают от раздробленных кусочков и пыли с помощью кисточки или хлопчатобумажной салфетки. В дальнейшем для защиты РЕ проводника и удобства прокладывания кабель лучше запускать в гофрорукаве.

Если под рукой нет перфоратора – смело используйте болгарку; оснастив прибор алмазным диском, вы сможете при минимуме усилий создать идеально ровные контуры канавок

При желании штробление стен можно выполнить и «дедовским» способом с применением зубила и молотка. Но будьте готовы, что на реализацию этого способа понадобится больше сил и времени. Да и делать углубления зубилом в кирпиче под прокладку кабеля – непростая задача, которая не всегда дает опрятный желаемый результат.

Намного проще работать с гипсокартонной основой. Чтобы сделать посадочные места необходимо лишь с помощью насадки по гипсокартону согласно разметке вырезать круглые штробы. Главное – сильно не нажимать, чтобы не сломать хрупкую основу.

Специфика крепления подрозетников

Для крепления подрозетников удобнее всего использовать специальные стаканы, соединенные между собой пластиковыми фиксаторами. Конструкции стандартных размеров круглой или квадратной формы обеспечивают жесткое скрепление элементов в плоскости.

Переходники в таких подрозетниках чаще всего представляют собой съемные конструкции, которые защелкиваются в специальные пазы

Для фиксации подрозетников в кирпичной кладке или стене используют алебастр или гипсовый раствор. Порошок разводят с водой в пропорции 4:1. При работе с этими сметанообразными составами следует помнить, что они быстро схватываются.

Порошок нужно разводить небольшими порциями и быстро закладывать в отверстие, пока смесь не затвердела. Этим же раствором обмазывают примыкающие к поверхности наружные боковые грани и дно соединенных стаканов, после чего весь блок вставляют в отверстие.

Положение заглубленных стаканов корректируют с помощью уровня, не допуская чтобы выступы краев выходили за пределы плоскости стены.

Убедившись в правильности положения подрозетников, края замазывают жидким раствором, придавая плоскости максимально ровную поверхность. Остатки алебастра или гипса можно использовать на маскирование проложенного к розетке провода.

Пластиковые стаканы заглубляют в посадочные места и фиксируют с помощью гипсового раствора или размещенных по бокам специальных лапок

Монтажные стаканы для гипсокартона дополнительно оснащены специальными лапками. Посредством прижимания к обратной стороне поверхности плиты эти лапки затягивают стакан в отверстие.

Заглубленные в стену подрозетники не должны упираться и выступать за ее пределы. В случае если промежуток между стеной и гипсокартонной плитой недостаточный для размещения подрозетника, отверстие в стене дополнительно углубляют.

Исключение составляет лишь тот вариант, когда предполагается облицовка поверхности плиткой или отделка штукатуркой. В этом случае подрозетник делают немного выступающим за пределы стены на 5-7 мм.

Тонкости подключения электрики

После того, как раствор приобретет желаемую прочность, переходят к подключению внутреннего блока. Чтобы подключить розетки шлейфовым способом, проложенные от распределительной коробки провода заводят в первый подрозетник.

Непосредственно перед этим концы кабеля на 10-15 мм зачищают от плетки. Выполнить работу можно с помощью остро заточенного ножа. Но чтобы добиться максимальной аккуратности, опытные хозяева рекомендуют использовать бокорезы.

Чтобы в дальнейшем иметь возможность при необходимости выполнить новое подключение, мастера рекомендуют при зачистке оставлять небольшой запас питающего кабеля, направленного от распределительной коробки. В процессе монтажа его можно сложить внутри подрозетника в виде спирали большого диаметра либо же в форме змейки.

Главное – не допускать резкий изгиб или перелом, чем нередко «грешат» неопытные хозяева, укладывая провода внутри стакана на «скорую руку»

Заранее подготавливают отрезы разноцветных проводов для создания перемычек. Сечение перемычек должно соответствовать проводниками питающей линии. Проводники перемычки не стоит делать слишком длинными. Иначе в процессе подключения они будут мешать и не позволять розетке плотно «сесть» в монтажную коробку. В отрезанных проводах также зачищают изоляцию приблизительно на сантиметр.

Сквозь переходники предварительно очищенных от остатков гипса полостей подрозетников продевают провода. Для упрощения монтажа концы проводников подгибают в направлении расположения клемм.

С самого розеточного блока снимают защитную крышку, затем на 5-6 мм откручивают зажимные винты. Зачищенный конец фазного провода питающего кабеля подводят к первой розетке с учетом положения клемм. От нее через контакты РЕ проводник и нулевые провода питающего кабеля направляют во вторую розетку.

Подключение остальных розеток осуществляют через перемычки, соединяющие механизмы устройств. Жилы с одинакового цвета оплеткой подключают согласно окраса: фаза – красного цвета, «ноль» — синего, а заземляющий проводник – зеленого

По такому же принципу осуществляют подключение всех последующих розеток. Гнезда с аккуратно уложенными проводами не сильно плотно затягивают винтами. При шлефировании розеток в обязательном порядке соблюдают полярность контактов: от клеммы с фазным проводником отводят фазный, от нулевого – нулевой.

Чтобы жилы проводов надежно попадали в монтажные гнезда, перед установкой болты зажимом откручивают по максимуму, а после его завершения – возвращают в исходное положение

При подключении защитного проводника следует строго соблюдать основное требование ПУЭ, которое гласит, что все соединения этого провода должны быть неразборными. Недооценка важности качества монтажа чревата тем, что при опасном инциденте в разы увеличивается риск поражения электрическим током.

Так, если в головной питающей розетке в процессе монтажа пропадает контакт с землей, следующие за ней участники цепи утрачивают защитный ноль. В дальнейшем при случайном попадании на корпус сетевого напряжения, к примеру, из-за неисправности утюга, под напряжением окажутся корпуса всех подключенных к питающему проводу электроприборов.

Для достижения максимальной надежности соединения проводов лучше использовать розетки, оснащенные не одним болтом, а двумя креплениями

Подрозетники с подключенными жилами к соответствующим клеммам вставляют в стеновые отверстия и закрепляют боковыми зажимами. Затем проверяют надежность установки всех устройств, с помощью уровня корректируют их положение. При необходимости оголенные участки провода обматывают изоляционной лентой или изолируют термоусаживаемой губкой.

После этого остается только «дожать» все саморезы, зафиксировать корпус в подрозетнике и установить на место декоративную крышку.

Пошаговая фотоинструкция:

Галерея изображений

Фото из

Чтобы облегчить присоединение проводов, необходимо оставить концы с запасом. Это пригодится и на случай замены розеток

Легче производить подключение жил слева направо, чтобы были видны крепления уже подсоединенных проводов

Чтобы провода правильно легли внутри подрозетника и не мешали монтажу корпуса, их нужно сверху слегка прижать

Каждую розетку следует выровнять относительно горизонтали пола и аккуратно зафиксировать монтажными винтами

Перед креплением жил в клеммы лишние провода нужно удалить, иначе корпус не поместится в подрозетнике

Если розетки не встанут ровно в один ряд, декоративную рамку не установить

Перед финишным этапом необходимо тщательно подтянуть все крепежные винты, чтобы розетки при использовании не вываливались из гнезда

После проверки розеток на прочность монтажа следует установить декоративную пластиковую крышку и протестировать розеточный блок

Шаг 1 — выведение и зачистка проводов

Шаг 2 — монтаж проводов в клеммы

Шаг 3 — установка корпуса в подрозетник

Шаг 4 — посадка корпуса на крепежные винты

Шаг 5 — монтаж последней в ряду розетки

Шаг 6 — выравнивание розеток по горизонтали

Шаг 7 — протяжка крепежа в «ушках»

Шаг 8 — монтаж декоративной крышки

Если блок подключен правильно, все розетки должны работать, а рамка с подрозетниками не двигаться при использовании.

Выводы и полезное видео по теме

Предложенные нами видео-материалы наглядно помогут понять, как правильно установить блок силовых розеток.

Видео #1. Обустройство подрозетников для розеточной панели:

Видео #2. Инструкция по установке пятирозеточного блока:

Установка розеточного блока по трудоемкости монтажа не намного сложнее подключения обычной или сдвоенной розетки. Проявив внимание и максимальную аккуратность, осуществить монтаж вполне под силу любому хозяину, владеющими лишь базовыми навыками электромонтажных работ.

Хотите рассказать о вашем личном опыте по монтажу и подключению групповых розеток? Есть полезная информация или появились вопросы во время ознакомления со статьей? Пишите, пожалуйста, комментарии в блоке, находящимся ниже.

Как правильно установить и подключить розетку? Схемы подключения

установка розетки своими руками

Содержание

  1. Подключаем розетку своими руками
  2. Установка новой розетки
  3. Размещение розеток с учетом потребителей
  4. Различные способы крепления розеток
  5. Места расположения розеток
  6. Подключаем розетки в соответствии расцветки проводов
  7. Видео. Как правильно установить и подключить розетку?

Подключаем розетку своими руками

При выполнении строительных или ремонтных работ обойтись без розетки практически невозможно. Поэтому давайте рассмотрим, как правильно выполняется установка и подключение розетки.
Первое что важно выполнить — это отключить подачу электричества в помещение, где планируется выполнять подключение розетки. После отключения источника питания, рекомендуется дополнительно убедиться в том, что электричество отключено. Далее, выполняется подготовка коробки (подрозетник), в которую будет установлена новая розетка. Важно чтобы провода в ней находились в свободном доступе.

Установка новой розетки

Последовательная установка розетки

Первым делом берется в руки розетка и разбирается, отсоединяется наружный корпус от внутренней части. Далее, берем плоскогубцы, с помощью которых обрезаем лишний провод. Как правило, оставляется не больше и не меньше 10 см провода для подключения розеток. Именно такой длины вполне достаточно для того, чтобы подключение выполнить максимально качественно и удобно. С каждого конца провода удаляется 1 см изоляции.

Зачистка концов проводов для подключения розетки

Зачистка проводов с помощью съемника изоляции

Размещение розеток с учетом потребителей

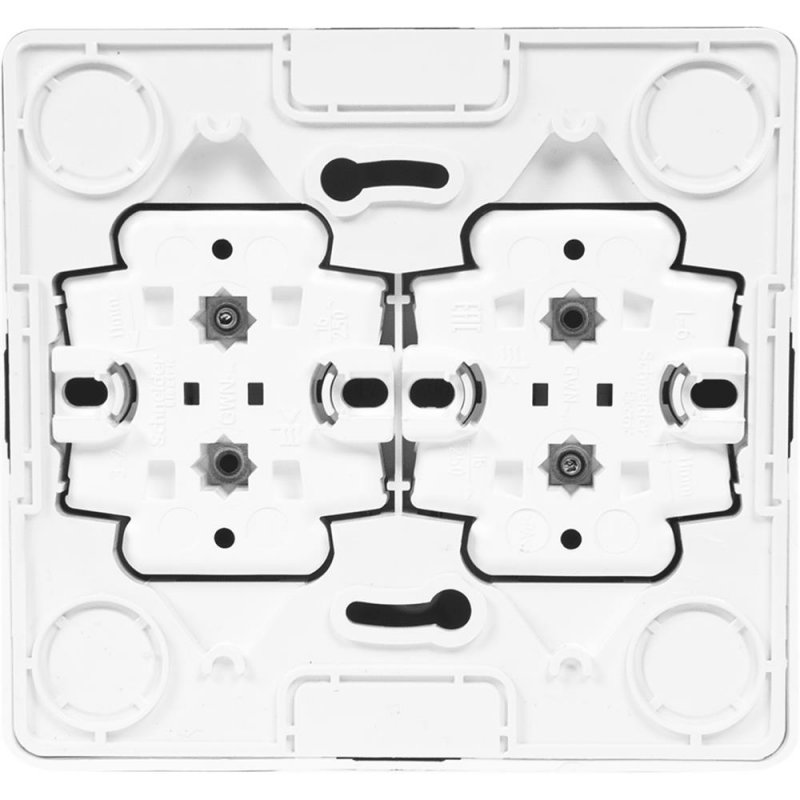

блок на две розетки

Перед установкой розеток стоит определиться с их численностью, а также их местоположением. Условия размещения таких элементов напрямую связаны с местоположением потребителей электрической энергии, которые весьма неподвижны в виде холодильника, телевизора и компьютера. В таких местах, как правило, монтируется несколько розеток (блок розеток от 2 до 5 шт.) для обеспечения возможности подключения вспомогательных электрических приборов. Это, более оптимальное решение, нежели использование тройников и удлинителей. Ведь это приводит к дополнительной нагрузке на розетку, что значительно сокращает срок ее использования.

Блок розеток подключается методом шлейфа (параллельно)

Подключение розеток с помощью шлейфа

Схема подключения блока розеток — шлейфом

Горизонтальный блок розеток

Также необходимо учесть и розетки для временных приборов. Сюда можно отнести элементы в виде пылесоса, ноутбука, зарядного устройства для мобильного устройства и утюга. Большинство специалистов не рекомендуют устанавливать розетки в санузлах с целью предотвращения попадания влаги, что может привести к выходу из строя розетки, а в отдельных случаях может привести к различным травмам у человека. Если все же не обойтись без розетки, например для электрического бойлера, розетку нужно установить специальную, защищенную от влаги с уровнем защиты не менее IP-44 .

Накладная влагозащитная розетка для ванной комнаты

В сырых помещениях устанавливают розетки с уровнем защиты не менее IP44
Монтаж розеток производят на уровне от 30 до 80 см от чистого пола в местах, которые доступны для подключения потребителей и для проведения качественного обслуживания. При этом дистанция до приборов не должна быть большой, чтобы электрический шнур не натягивался, а свободно провисал.

Различные способы крепления розеток

Способ крепления розетки напрямую связан с ее конструктивными особенностями, материалом, который находится в основе стены, а также каким образом проложен кабель. Если он прокладывается в пластиковых коробах, то довольно часто применяются розетки для выполнения наружной установки. Крепление таких элементов проходит с помощью саморезов на гипсокартонную перегородку или дюбель-гвоздей на кирпичную или бетонную стену. Когда проходит проводка внутреннего кабеля (скрытого типа), то розетки должны иметь совершенно иную конструкцию и их крепление происходит на заранее установленную коробку.

Суппорт розетки крепиться к установочной коробке с помощью винтов

Суппорт крепится к коробке с помощью винтовМеталлический суппорт розетки

Последние элементы также имеют различную конструкцию, что определяется материалом, который содержится в основе возведенных стен. Если отделка проводилась из гипсокартона, то в нем проделывается отверстие, согласно размера коробки, а саму коробку прижимают к гипсокартону с помощью специальных винтов. Затем проходит подключение проводов к розетке, и лишь потом она крепится к коробке.

Установка коробок для розеток в гипсокартоне

Монтаж розеток в гипсокортонную стену

Если потребуется монтировать розетку на стену с бетонным или кирпичным основанием, то необходимо изначально воспользоваться специальной коронкой и проделать в стене кольцевую канавку по размеру коробки, а лишь потом с помощью зубила или перфоратора выбрать середину. В образованную нишу устанавливается и закрепляется коробка. Установка и крепление розетки проходит аналогичным способом, как в гипсокартонной перегородке.

Установка коробок на твердом основании

Скрытая установка розеток

Места расположения розеток

В ванной комнате  достаточно установить несколько розеток для оптимизации работы стиральной машины, электрической бритвы и фена. В стандартных комнатных помещениях устанавливается до 4 розеток, а в прихожей потребуется установка как минимум одна розетка.  Линии должны быть обеспечены защитой УЗО для защиты человека от поражения электрического тока.

Риск получить электротравму если нет УЗО

При подключении групп потребителей торопиться не следует, поскольку от правильности выполнения работы будет зависеть долговечность и эффективность работы розеток и кроме этого, ваша безопасность.

Подключаем розетки в соответствии расцветки проводов

Для удобства при выполнении работы при производстве электрического провода применяются цветовые оттенки, позволяющие безошибочно определить предназначение провода. Так, синий указывает на то, что провод должен подключаться к «нулю», к фазе подключаются провода с белым оттенкам, а к заземлению подключаются провода с желто-зеленым оттенком. Это самая распространенная цветовая палитра проводов, бывает и другая цветовая гамма проводов.

Подключаем розетки по расцветке проводов

Подключение розетки по расцветке

Разобравшись, какой провод, к какой клемме подключать, можно приступить к работе. Конец провода вставляется в гнездо и при помощи имеющегося винта затягивается до максимума.

винтовой зажим проводов в розетке

После того как провода будут подключены к розетке ее необходимо вставить в коробку. Фиксируется розетки при помощи специальных зажимов, которые по мере вкручивания расходятся и прижимаются к стенкам подрозетника.

Когда розетка будет надежно установлена в коробке, выполняется установка наружной крышки.

Установка наружной крышки для розетки

Облицовочную крышку розетки стянуть винтом

Все что требуется, крышку приложить к внутренней части розетки и стянуть их между собой винтом. При закручивании винта необходимо соблюдать осторожность, поскольку если перетянуть винт, то крышка розетки может сломаться. Все подключение закончено, теперь включаем и проверяем выполненную нами работу и если все в порядке можно начинать эксплуатировать розетку.

Убеждаемся в наличии питания в розетке

Тестируем розетку на наличие питания

Видео. Как правильно установить и подключить розетку?

Оцените качество статьи:

Руководство по подключению выключателей и розеток | База знаний

Пожалуйста, внимательно прочтите эти инструкции перед тем, как приступить к работе. Храните их в надежном месте на случай, если они понадобятся вам в будущем. Вы должны установить электрические аксессуары в соответствии с последними правилами электропроводки EE — BS7671: Требования к электрическим установкам и любыми другими соответствующими правилами техники безопасности.

Если у вас есть какие-либо сомнения относительно выполнения этих инструкций, обратитесь к квалифицированному электрику.

Перед началом работы

1.   Отключите питание от сети. Удалите соответствующий предохранитель или выключите соответствующий автоматический выключатель.

2.   Убедитесь, что никто другой не сможет снова подключить питание, пока вы работаете.

3.   Если вы заменяете существующий фитинг, снимите его сейчас.

4.   Очистите внутреннюю часть любой имеющейся монтажной коробки, удалите мусор и пыль.

5.    Убедитесь, что все имеющиеся крепежные винты затянуты и не выступают.

6.   Убедитесь, что вы используете кабель правильного номинала и типа.

7.   Перед подключением убедитесь, что вы понимаете расположение клеммных соединений. Они могут различаться в зависимости от фурнитуры.

Цвета проводки для Великобритании и Ирландии

Эти инструкции по установке применимы только к установкам в Великобритании и Ирландии.

Ирландия
Двойной кабель и кабель заземления: коричневый = активный        Гибкий кабель: синий = нейтральный

Великобритания
для питающих жил двойного и заземляющего кабеля. Старые цвета перестали использоваться с 1 апреля 2006 года. Цвета гибких кабелей остались без изменений.

Старые цвета: Красный = Live
Черный = нейтральный

Новые цвета: Коричневый = живой
Синий = нейтральный

1-клавишный 1-позиционный переключатель (6А)

1-клавишный двухпозиционный переключатель (6 А)

2-клавишный двухпозиционный переключатель (6 А)

3-клавишный двухпозиционный переключатель (6 А)

Подключение переключателя

Шаг 1

Подсоедините провода к аксессуару, следуя инструкциям на электрической схеме. Убедитесь, что медные жилы кабеля вставлены в клеммы. При необходимости зачистите кабель. Удалите все торчащие жилы кабеля. Затяните винты клемм, чтобы закрепить провода.

Шаг 2

При необходимости подсоедините фиксированный провод заземления к клемме заземления на аксессуаре. Подсоедините короткий провод от клеммы заземления аксессуара в настенной коробке к клемме заземления на аксессуаре. Закройте любой оголенный провод заземления зелено-желтой оболочкой.

Шаг 3

Прикрепите аксессуар к стене с помощью прилагаемых крепежных винтов. Убедитесь, что кабели в коробке ничем не зажаты.

Шаг 4

Замените соответствующий предохранитель или включите соответствующий автоматический выключатель. Включите сетевой выключатель.

Приобретите нашу серию выключателей

Одинарная розетка с выключателем (13 А)

2-местная розетка с выключателем (13 А)

Соединительный блок с предохранителем на 13 А

Все наши стандартные диммеры рассчитаны на максимальную мощность 250 Вт. диммеры задней кромки, которые подходят для ламп накаливания, галогенных ламп хорошего качества и диммируемых ламп CFL. Они также подходят для качественных диммируемых электронных трансформаторов и качественных диммируемых светодиодных ламп.

Обратите внимание, что наши диммеры задней кромки мощностью 250 Вт несовместимы с противопожарным оборудованием JCC 7 Вт, но по запросу мы можем поставить подходящий модуль передней кромки.

Наши диммерные выключатели являются 2-позиционными, т.е. могут использоваться для переключения света с одного или двух мест, но другой переключатель должен быть стандартным кулисным, тележковым или двухпозиционным диммерным переключателем.

1 . Подсоедините кабель, как показано на электрической схеме.

2. Аккуратно отрежьте внешнюю оболочку кабеля и отогните ее до необходимой длины.

3. Снимите лишнюю внешнюю оболочку, чтобы открыть экран в медной оплетке.

4. Сверните экран поверх внешней оболочки. Обрежьте короткую часть внутренней изоляции, чтобы обнажить внутренний сердечник.

5 . Установите диммеры, убедившись, что провода не зажаты между пластиной и коробкой.

6. Закрепите пластину прилагаемыми винтами. Не перетягивайте крепежные винты.

7 . Снова подключите источник питания и проверьте переключатель.

8. Светорегулятор издает легкое жужжание — это нормально. Это вызвано катушкой подавления радиопомех.

Как подключить телефонную розетку

1. Главные телефонные розетки должны устанавливаться уполномоченным инженером.

2. Вы можете использовать дополнительные розетки для добавления добавочных телефонных номеров. Они могут быть подключены к главной розетке или к существующей вторичной розетке, максимум до 5 удлинительных розеток.

3. Для этой розетки требуется монтажная коробка глубиной не менее 25 мм.

4. Подсоедините кабели, как показано на электрических схемах.

5. Соедините клеммы 4-жильным телефонным кабелем. Соедините клеммы 2,3,4 и 5 существующей розетки с клеммами 2,3,4 и 5 новой розетки.

6.  Используйте кабель одного цвета для одного и того же разъема на каждой розетке. Фактические цвета не важны. Расположите каждый провод, как показано на схеме, оставляя 12 мм выступа. Вставьте провод в разъем, как показано ниже. Удалите лишнюю проволоку.

7. Если розетка имеет металлическую переднюю панель и оснащена клеммами заземления, вы должны соединить клемму заземления на розетке с клеммой заземления в настенной коробке.

Как подключить коаксиальную розетку

1. Аккуратно разрежьте внешнюю оболочку кабеля и отогните ее до необходимой длины.
2. Удалите лишнюю внешнюю оболочку, чтобы открыть экран в медной оплетке.
3. Сверните экран поверх внешней оболочки. Обрежьте короткую часть внутренней изоляции, чтобы обнажить внутренний сердечник.
4 . Подсоедините внутренний сердечник к центральной клемме и затяните винт.
5. Поместите часть кабеля, покрытую оплеткой, под кабельный зажим. Затяните зажимной винт.
6. Убедитесь, что экран в оплетке надежно удерживается кабельным зажимом и соприкасается с металлической опорной пластиной. Не допускайте соприкосновения внешнего плетеного экрана с центральным терминалом.
7. Если розетка имеет металлическую переднюю панель и снабжена клеммами заземления, вы должны соединить клемму заземления на розетке с клеммой заземления в настенной коробке. Используйте медную проволоку. Если провод оголен, накройте его зелено-желтой оболочкой.

Электрические символы: Символы розеток

» Домашняя электропроводка
» Справочник по электропроводке

» Схемы подключения и электрические схемы
» Схемы и символы жилой электропроводки

» Жилая электропроводка: Руководство по домашней электропроводке
» Нужна помощь с электрикой? Получите быстрый ответ! Спросите электрика

Дэйв Ронджи

Резюме: Идентификация символов розеток, используемых в электротехнике для понимания чертежей и электрических чертежей.

Узнайте, чем делятся другие, на Спросите электрика:
Это действительно круто. Место, где я мог бы задать вопрос и, надеюсь, получить ответ, а не озадаченный взгляд, который я получил в Home Depot. Адам из центра города Сан, Флорида

Обозначения розеток для домашней электропроводки

Видео по электромонтажу

Электропроводка розетки, Как подключить розетку



ПРИМЕЧАНИЕ. Список всех моих полезных видео

Будет отображаться в конце этого видео

Так что продолжайте смотреть, а я помогу вам подключить правильно!

Этот список символов розеток поможет вам идентифицировать эти устройства на электрической схеме или схеме подключения.

При выполнении любой электропроводки для любого из этих устройств розеток вы сможете определить тип и расположение различных устройств из этого списка символов розеток.

Список включает описание часто используемых устройств, которые представлены этими символами розеток.

стиль = «очистить: слева»>

В этом списке обозначений розеток указаны наиболее часто устанавливаемые розетки в типичном жилом доме. Эти розетки можно найти в различных областях и комнатах дома, где наиболее распространенным типом является розетка общего назначения, также известная как дуплексная розетка. Список также содержит другие торговые точки специального назначения.

Символы электрических схем для розеток

Розетка
Символ розетки относится к розетке с напряжением 120 вольт. Наиболее распространенная розетка называется розеткой общего назначения и находится в большинстве помещений дома. В большинстве установок розетки также являются дуплексными розетками, когда в одном устройстве есть две розетки, занимающие одно место.
Розетка GFI
Символ розетки GFI или GFCI описывает розетку, защищенную прерывателем цепи замыкания на землю. Розетки GFCI находятся в таких местах, как кухня и ванная комната.
Розетка с выключателем
Символ коммутируемой розетки обычно относится к розетке, которая управляется выключателем. Коммутируемые розетки обычно находятся в спальнях.
Водонепроницаемая розетка
Символ водонепроницаемой розетки относится к розетке, которая расположена на открытом воздухе и должна иметь крышку над розеткой, которая сделает ее водонепроницаемой.
Четыре выхода
Символ четырех розеток относится к двум дуплексным розеткам, которые установлены рядом в двухсекционной электрической коробке.
Выход на пол
Символ выхода в полу относится к выпуску, установленному заподлицо в готовом полу. Выход в пол может быть одинарным, дуплексным или более. В некоторых случаях напольная розетка может быть установлена ​​в разделенной электрической коробке, где предусмотрены низковольтные соединения для таких устройств, как телевизор или порт данных.

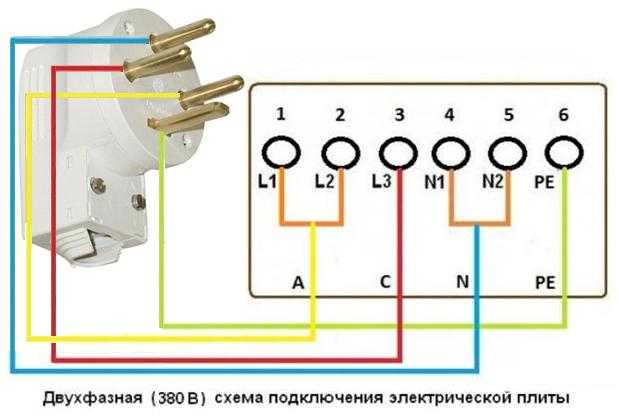

Розетка 240 В
Символ розетки 240 вольт может использоваться для описания оборудования на 240 вольт, такого как электрическая сушилка для белья или кухонная плита.

Домашняя электропроводка

Подключение розетки GFCI без заземляющего провода

Помощь в правильном подключении


ПРИМЕЧАНИЕ. Список всех моих полезных видео
будет отображаться в конце этого видео
Так что продолжайте смотреть, чтобы я мог помочь вам правильно подключить!
Загляните на мой канал YouTube и подпишитесь!



» Вы можете избежать дорогостоящих ошибок! «

Вот как это сделать:
Подключите правильно с помощью моей иллюстрированной книги по подключению
Отлично подходит для любого проекта домашней проводки.

Узнайте, как правильно подключить провода!

Узнайте больше о электропроводке в жилых домах

Полное руководство по электропроводке в доме

Идеально подходит для домовладельцев, разнорабочих, электриков, инспекторов по строительству, преподавателей, студентов и электриков
Включает в себя:
Символы с электрическими проводками
Домашние электрические планы с символами — Комната от комнаты
Электрические рисунки с 240 VOLT Symbalcs 9028 с электрическими рисунками с 240 VOLT Symbalcs 9028 . Электрическая проводка с символами розеток 120 В
Символы телефонных проводов
….и многое другое.
» Нажмите здесь, чтобы узнать больше о домашней электропроводке «


Бытовая электропроводка


Вопросы о схемах подключения и обозначениях розеток

Советы по электрике, которые помогут вам правильно подключить

Самый безопасный способ проверки электрических устройств и идентификации электрических проводов!

Бесконтактный электрический тестер
Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»>

Самый быстрый способ проверить неисправность электропроводки!

Тестер розеток
Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки.
Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока.
Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности.
Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена
Тестирует стандартные 3-проводные розетки
Внесен в список UL
Свет указывает на неправильную проводку
Очень удобный и простой в использовании. style=»clear: left»>

Снимите изоляцию проводов, не надрезая и не повреждая электрический провод!

Инструмент для зачистки проводов и кусачки
Мой самый любимый инструмент для зачистки проводов, который уже много лет лежит в моей личной сумке для электрических инструментов, и это инструмент, который я использую для безопасного зачистки электрических проводов.
Этот удобный инструмент имеет множество применений:
Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции.
Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток. Этот инструмент очень удобен и прост в использовании.

стиль=»очистить: слева»>

СВЯЗАННЫЕ

Подробнее о символах розеток

Ремонт электропроводки в автодоме
Ремонт электропроводки в автодоме: У нас больше нет электричества ни на одном из светильников в нашем выдвижном доме.

Подставка для электроснабжения RV
Соединение подставки для электроснабжения в парке — если подставка для обслуживания предназначена для размещения дополнительного оборудования, устанавливаемого на нее, без нарушения рейтинга UL или любых других норм и правил.

Электрическая цепь для RV
Как подключить провод к сервисной панели, а также к автодому? Требования к мощности электрической цепи для цепи RV. Блоки RV имеют электрическое соединение на 30 или 50 ампер.

Схемы электропроводки в жилых помещениях
Схемы электропроводки в жилых помещениях являются важным инструментом для выполнения ваших электрических проектов. Схема электропроводки может быть простой, как схема, показывающая, как установить новый выключатель в вашем коридоре, или такой сложной, как полная электрическая схема вашего нового дома.

Символы проводки для розеток
Какие символы проводки для розеток и розеток? Идентификация электрических схем и символов, используемых в электротехнике.

Символы электрической проводки
Какие символы я могу использовать для маркировки на стене, чтобы указать электрику, где мне нужны розетки в комнате для питания…

Схемы электрической проводки и символы Символы: электрические символы используются для обозначения различных компонентов, которые используются при установке электрических цепей и устройств — электрические символы для розеток, выключателей, панелей осветительных приборов и т. д.

Я хочу провести электричество в свой сарай
Я хочу провести электричество в свой сарай, который находится примерно в 150 футах от дома. Я подумываю направить закопать ст от родного щитка.

символы розеток — 1661

Самый безопасный способ проверки электрических устройств и идентификации электрических проводов!

Бесконтактный электрический тестер
Это инструмент для тестирования, представляющий собой бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.
Самый быстрый способ проверить неисправность электропроводки!

Тестер розеток
Это отлично подходит для устранения проблем с проводкой выходной цепи, также используется большинством инспекторов для проверки питания и проверки полярности проводки цепи.
Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока.
Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности.
Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена
Тестирует стандартные 3-проводные розетки. Лампа, внесенная в список UL, указывает на неправильное подключение. Очень удобна и проста в использовании.
Снимите изоляцию провода, не надрезая и не повреждая электрический провод!

Инструмент для зачистки проводов и кусачки
Инструмент для зачистки проводов, используемый для безопасного зачистки электрических проводов.
Этот удобный инструмент имеет множество применений:
Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции.
Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток.


Обучение электромонтажу

Обучающие видеоролики по электромонтажу


» Как ПРАВИЛЬНО подключить!«
Проводите уверенно!
Полностью иллюстрированный
Мгновенная загрузка

Теперь вы можете
Проводите как профессионал!


Последние отзывы

Я думаю, что ваш сайт предлагает самую четкую и лучшую информацию об электротехнике для домовладельцев, которую я когда-либо видел в сети.

Top
